中南大学电工学习题册习题答案 (3)

中南大学网络教育课程考试复习题及参考答案电工技术(专科)一、单项选择题：1.电感L 的单位是 [ ]A.法拉B.亨利C.欧姆D.瓦特2.基尔霍夫电流定律适用于 [ ]A.回路B.节点C.回路或节点D.假想回路或封闭合面3.关于电流的说法中，正确的是 [ ]A.电流是标量，没有正负B.电流是标量，有正负C.电流是矢量，没有正负D.电流是矢量，有正负4.关于电源、负载和功率的说法中，正确的是 [ ]A.电源一定吸收功率B.电源一定发出功率C.负载一定吸收功率D.电源和负载都可能吸收功率5.负载获得最大功率的条件是 [ ]A.负载电阻大于电源内阻B.负载电阻等于电源内阻C.负载电阻小于电源内阻D.负载电阻大于、等于或小于电源内阻都可能6.当求解电路中每一条支路的电流时，采用何种方法比较简单 [ ]A.支路法B.节点法C.回路法D.戴维宁定理7.电感元件Ｌ上的电流i 、电压u 的参考方向不一致，则其伏安关系的表达式应为 [ ] A.dt duL i = B.dt duL i -= C.dt di L u = D.dt diL u -=8.电阻元件上电流、电压的参考方向不一致，则其伏安关系的表达式应为 [ ]A.IR U -=B.IR U =C.R ui = D.Gu i =9.应用叠加定理时，当电压源单独作用时，代替其他电流源用 [ ]A.断路B.短路C.电阻D.导线10.下面的电路不属于动态电路的是 [ ]A.纯电阻电路B.含储能元件的电路C.RL 电路D.RC 电路11.根据换路定律的内容，下面描述正确的是 [ ]A.)0()0(-+=c c i i )0()0(-+=L L u uB.)0()0(+-=c c i i )0()0(+-=L L u uC.)0()0(-+=c c u u )0()0(-+=L L i iD.)0()0(+-=c c u u )0()0(+-=L L i i12.直流电源、开关S 、电容C 和灯泡串联电路，S 闭合前C 未储能，当开关S 闭合后灯泡 [ ]A.立即亮并持续B.始终不亮C.由亮逐渐变为不亮D.由不亮逐渐变亮13.RC 电路的时间常数 [ ]A.与 R 、C 成正比B.与 R 、C 成反比C.与 R 与反比，与C 成正比D.与 R 成正比，也C 成正比14.电路的过渡过程的变化规律是按照 [ ]A.指数B.对数C.正弦D.余弦15.动态电路工作的全过程是 [ ]A.前稳态—过渡过程—换路—后稳态B.前稳态—换路—过渡过程—后稳态C.换路—前稳态—过渡过程—后稳态D.换路—前稳态—后稳态—过渡过程16.RC 串联电路的阻抗Z 等于 [ ] A.22C ）（R ω+ B.221⎪⎭⎫ ⎝⎛+c R ω C.C j R ω- D.C j R ω1+ 17.RLC 串联电路中，V U R 30=、V U L 80=、V U c 40=，则端口电压U 为 [ ]A.10VB.50VC.90VD.150V18.对称三相电源接星形对称负载，若线电压有效值为380V ，三相视在功率为6600VA ，则相电流有效值 为 [ ]A.10AB.20AC.17.32AD.30A19.RLC 串联电路中，电路的性质取决于 [ ]A.电路的外加电压的大小B.电路的连接形式C.电路各元件参数和电源频率D.电路的功率因数20.为保证三相电路正常工作，防止事故发生，在三相四线制中，规定不允许安装熔断器或开关的位置 是 [ ]A.端线B.中线C.端点D.中点21.RLC 串联电路谐振时，应满足 [ ]A.0==C L X XB.C L X X =C.C L X X R +=D.0=++C L X X R22.由电容和电感组成的串联谐振电路的谐振频率为 [ ] A.LC B.LC 1 C.LC π21 D.LC π223.考虑电源内阻R S 和负载R L 后，品质因数 [ ]A.变小B.变大C.不变D.无法确定24.有一信号源，内阻为600Ω，负载阻抗为150Ω，欲使负载获得最大功率，必须在电源和负载之间接一匹配变压器，变压器的变压比应为 [ ]A.2：1B.1：2C.4：1D.1：425.RLC 串联谐振电路中，不论L U ∙和C U ∙参考方向如何规定，一定有 [ ]A.C L U U =B.L U ∙= C U ∙C.C L U U -=D.C L U U ≠26.变压器的电压比为3：1，若一次电流的有效值为3A ，则二次电流的有效值为 [ ]A.27AB.9AC.1AD.0A27.有一信号源，内阻为40Ω，为使负载获得最大功率，在电源与负载之间接匹配变压器，该变压器的变比为 2∶1，则负载阻抗应为 [ ]A.30ΩB.20ΩC.15ΩD.10Ω28.如图所示，比较其时间常数的结果为 [ ]A.321τττ>>B.123τττ>>C.312τττ>>D.132τττ>>u29.关于欧姆定律，下面的描述正确的是 [ ]A.电压和电流参考方向相关联有 U=IRB.电压和电流参考方向非关联有U=IRC.电压和电流参考方向相关联有 U=-IRD.电压和电流参考方向非关联有U=±IR30.在三相异步电动机的继电接触器控制电路中，起短路保护的电器是 [ ]A.热继电器B.交流接触器C.熔断器D.交流互感器31.在三相异步电动机的控制电路中，起欠压保护的电器是 [ ]A.热继电器B.交流接触器C.熔断器D.交流互感器32.在三相对称电源中，已知线电压u AB =380sin ωtV,则相电压u B 为 [ ]A.220sin(ωt+90º)B.220sin(ωt-90º)C.220sin(ωt+120º)D.220sin(ωt-120º)二、判断题：1.电源模型中，理想电压原和理想电流源的内阻都是零。

图1: 习题1.5.1图I1 = −4A U1 = 140V U4 = −80V I2 = 6AU2 = −90V U5 =30VI3 = 10AU3 = 60V电工学秦曾煌课后答案全解 doc格式1 电路的基本概念与定律1.5 电源有载工作、开路与短路1.5.1在图1中,五个元件代表电源和负载。

电流和电压的参考方向如图中所示。

今通过实验测量得知1 试标出各电流的实际方向和各电压的实际极性。

2 判断哪些元件是电源？哪些是负载？3 计算各元件的功率，电源发出的功率和负载取用的功率是否平衡？[解]:2 元件1，2为电源；3，4，5为负载。

3 P1 = U1I1 = 140 ×(−4)W = −560WP2 = U2I2 = (−90) ×6W = −540WP3 = U3I3 = 60 ×10W = 600WP4 = U4I1 = (−80) ×(−4)W =320W P5 = U5I2 = 30 ×6W = 180W P1 + P2 = 1100W 负载取用功率P = P3 + P4 + P5 = 1100W 两者平衡电源发出功率P=E1.5.2在图2中，已知I= 3mA,I2 = 1mA.试确定电路元件3中的电流I3和其两端1，并说明它是电源还是负载。

校验整个电路的功率是否平衡。

电压U3[解] 首先根据基尔霍夫电流定律列出图2: 习题1.5.2图−I1 + I2 −I3= 0−3 + 1 −I3= 0可求得I3= −2mA, I3的实际方向与图中的参考方向相反。

根据基尔霍夫电流定律可得U3 = (30 + 10 ×103 ×3 ×10−3 )V = 60V 其次确定电源还是负载：1 从电压和电流的实际方向判定：电路元件3 80V元件30V元件电流I3从“+”端流出,故为电源;电流I2从“+”端流出，故为电源；电流I1从“+”端流出，故为负载。

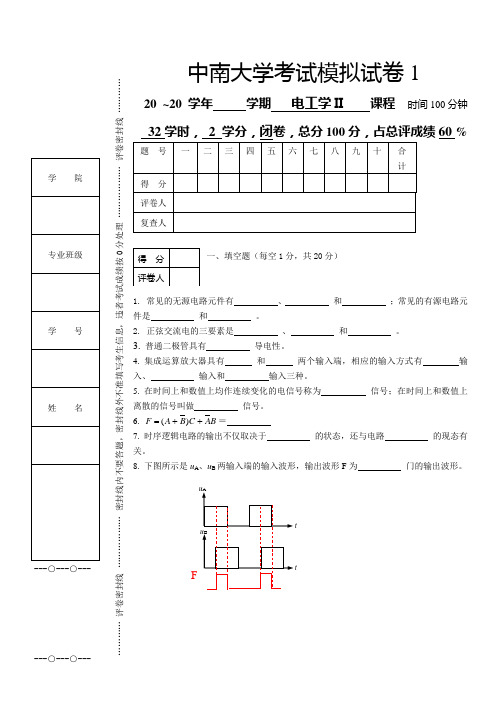

---○---○------○---○---………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 …………中南大学考试模拟试卷120 ~20 学年 学期 电工学II 课程 时间100分钟60 %一、填空题（每空1分，共20分）1. 常见的无源电路元件有 、 和 ；常见的有源电路元件是 和 。

2. 正弦交流电的三要素是 、 和 。

3. 普通二极管具有 导电性。

4. 集成运算放大器具有 和两个输入端，相应的输入方式有 输入、 输入和输入三种。

5. 在时间上和数值上均作连续变化的电信号称为 信号；在时间上和数值上离散的信号叫做 信号。

6. B A C B A F ++=)(＝7. 时序逻辑电路的输出不仅取决于 的状态，还与电路 的现态有关。

8. 下图所示是u A 、u B 两输入端的输入波形，输出波形F 为 门的输出波形。

二、试求图所示电路中A 点的电位。

（6分）三、用戴维宁定理计算图中的电流I 。

(本题10分)四、 试将下图所示电路化简成最简形式。

(本题6分)得 分 评卷人得 分 评卷人得 分 评卷人Ω1Ω5Ω3Ω210V+-I---○---○------○---○---学 院专业班级学 号姓 名………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 …………五、电路如图所示，已知u i =5sin ωt (V)，二极管导通电压U D ＝0.7V 。

试画出u i 与u 0波形，并标出幅值(本题10分)六、单管放大电路如图所示，Ω=k R B 400，Ω=k 5R C ，cc V =12V ，且电容21C ,C 足够大。

晶体管的60=β，Ω=k 1r be 。

试求：⑴计算该电路的静态工作点Q ；⑵画出微变等效电路，求电压放大倍数u A •)/(i o U U ••=；⑶求解输入电阻i r 和输出电阻o r 。

(一) 单选题1.对称三相电路，线电压，则相电压为（）。

(A)(B)(C)(D)参考答案：(C)2. 一阶电路的初始储能为零，由外加激励所产生的响应称（）。

(A)不确定(B)全响应(C)零状态响应(D)零输入响应参考答案：(C)3. 非正弦周期电流电路的分析，利用了线性电路分析中的（）。

(A)戴维宁定理(B)诺顿定理(C)叠加定理(D)特勒根定理参考答案：(C)4. 对称三相电路负载为三角形连接，且相电流为10A，那么当AB相负载断开时，流过火线A线的线电流等于（）。

(A)0A (B) 10A (C) 17.32A (D) 不确定参考答案：(A)5. 对于RC一阶电路，独立的初始值是（）。

(A)电阻的电压(B)电阻的电流(C)电容的电压(D)电容的电流参考答案：(C)6. 对于RL一阶电路，独立的初始值是（）。

(A)电阻的电压(B)电阻的电流(C)电感的电压(D)电感的电流参考答案：(D)7.在非正弦周期电流电路中，电感L的一次谐波感抗，那么三次谐波感抗为（）。

(A)不确定(B) 30(C) 90(D) 10参考答案：(C)8. 对称三相电路中，电源中性点和负载中性点（）。

(A)没关系(B) 等电位(C) 具有中性点位移参考答案：(B)9. RC电路如图2所示，则电路的时间常数为（）。

图2(A)0.1S (B) 0.8S (C) 0.9S (D) 1S参考答案：(B)10. 非正弦周期电流电路的平均功率为（）。

(A)(B)(C)参考答案：(C)11. 非正弦周期电流电路的电流有效值计算为（）。

(A)(B)(C)参考答案：(C)12. 对称三相电路中负载为三角形连接，相电流为10A，当三角形连接负载等效变换成星形连接时，相电流等于（）。

(A)0A (B) 10A (C) 17.32A (D) 30A参考答案：(C)13. 一阶RL电路如图1所示，则电路的时间常数为（）。

(A)0.25S (B) 0.5S (C) 1S (D) 1.5A参考答案：(C)14. 对称三相电路，其中A相的平均功率和无功功率分别为1732W和1000Var，则电路的阻抗角等于（）。

中南大学网络教育课程考试复习题及参考答案电工技术(专科)一、单项选择题：1.电感L 的单位是 [ ]A.法拉B.亨利C.欧姆D.瓦特2.基尔霍夫电流定律适用于 [ ]A.回路B.节点C.回路或节点D.假想回路或封闭合面3.关于电流的说法中，正确的是 [ ]A.电流是标量，没有正负B.电流是标量，有正负C.电流是矢量，没有正负D.电流是矢量，有正负4.关于电源、负载和功率的说法中，正确的是 [ ]A.电源一定吸收功率B.电源一定发出功率C.负载一定吸收功率D.电源和负载都可能吸收功率5.负载获得最大功率的条件是 [ ]A.负载电阻大于电源内阻B.负载电阻等于电源内阻C.负载电阻小于电源内阻D.负载电阻大于、等于或小于电源内阻都可能6.当求解电路中每一条支路的电流时，采用何种方法比较简单 [ ]A.支路法B.节点法C.回路法D.戴维宁定理7.电感元件Ｌ上的电流i 、电压u 的参考方向不一致，则其伏安关系的表达式应为 [ ] A.dt duL i = B.dt duL i -= C.dt di L u = D.dt diL u -=8.电阻元件上电流、电压的参考方向不一致，则其伏安关系的表达式应为 [ ]A.IR U -=B.IR U =C.R ui = D.Gu i =9.应用叠加定理时，当电压源单独作用时，代替其他电流源用 [ ]A.断路B.短路C.电阻D.导线10.下面的电路不属于动态电路的是 [ ]A.纯电阻电路B.含储能元件的电路C.RL 电路D.RC 电路11.根据换路定律的内容，下面描述正确的是 [ ]A.)0()0(-+=c c i i )0()0(-+=L L u uB.)0()0(+-=c c i i )0()0(+-=L L u uC.)0()0(-+=c c u u )0()0(-+=L L i iD.)0()0(+-=c c u u )0()0(+-=L L i i12.直流电源、开关S 、电容C 和灯泡串联电路，S 闭合前C 未储能，当开关S 闭合后灯泡 [ ]A.立即亮并持续B.始终不亮C.由亮逐渐变为不亮D.由不亮逐渐变亮13.RC 电路的时间常数 [ ]A.与 R 、C 成正比B.与 R 、C 成反比C.与 R 与反比，与C 成正比D.与 R 成正比，也C 成正比14.电路的过渡过程的变化规律是按照 [ ]A.指数B.对数C.正弦D.余弦15.动态电路工作的全过程是 [ ]A.前稳态—过渡过程—换路—后稳态B.前稳态—换路—过渡过程—后稳态C.换路—前稳态—过渡过程—后稳态D.换路—前稳态—后稳态—过渡过程16.RC 串联电路的阻抗Z 等于 [ ] A.22C ）（R ω+ B.221⎪⎭⎫ ⎝⎛+c R ω C.C j R ω- D.C j R ω1+ 17.RLC 串联电路中，V U R 30=、V U L 80=、V U c 40=，则端口电压U 为 [ ]A.10VB.50VC.90VD.150V18.对称三相电源接星形对称负载，若线电压有效值为380V ，三相视在功率为6600VA ，则相电流有效值 为 [ ]A.10AB.20AC.17.32AD.30A19.RLC 串联电路中，电路的性质取决于 [ ]A.电路的外加电压的大小B.电路的连接形式C.电路各元件参数和电源频率D.电路的功率因数20.为保证三相电路正常工作，防止事故发生，在三相四线制中，规定不允许安装熔断器或开关的位置 是 [ ]A.端线B.中线C.端点D.中点21.RLC 串联电路谐振时，应满足 [ ]A.0==C L X XB.C L X X =C.C L X X R +=D.0=++C L X X R22.由电容和电感组成的串联谐振电路的谐振频率为 [ ] A.LC B.LC 1 C.LC π21 D.LC π223.考虑电源内阻R S 和负载R L 后，品质因数 [ ]A.变小B.变大C.不变D.无法确定24.有一信号源，内阻为600Ω，负载阻抗为150Ω，欲使负载获得最大功率，必须在电源和负载之间接一匹配变压器，变压器的变压比应为 [ ]A.2：1B.1：2C.4：1D.1：425.RLC 串联谐振电路中，不论L U ∙和C U ∙参考方向如何规定，一定有 [ ]A.C L U U =B.L U ∙= C U ∙C.C L U U -=D.C L U U ≠26.变压器的电压比为3：1，若一次电流的有效值为3A ，则二次电流的有效值为 [ ]A.27AB.9AC.1AD.0A27.有一信号源，内阻为40Ω，为使负载获得最大功率，在电源与负载之间接匹配变压器，该变压器的变比为 2∶1，则负载阻抗应为 [ ]A.30ΩB.20ΩC.15ΩD.10Ω28.如图所示，比较其时间常数的结果为 [ ]A.321τττ>>B.123τττ>>C.312τττ>>D.132τττ>>u29.关于欧姆定律，下面的描述正确的是 [ ]A.电压和电流参考方向相关联有 U=IRB.电压和电流参考方向非关联有U=IRC.电压和电流参考方向相关联有 U=-IRD.电压和电流参考方向非关联有U=±IR30.在三相异步电动机的继电接触器控制电路中，起短路保护的电器是 [ ]A.热继电器B.交流接触器C.熔断器D.交流互感器31.在三相异步电动机的控制电路中，起欠压保护的电器是 [ ]A.热继电器B.交流接触器C.熔断器D.交流互感器32.在三相对称电源中，已知线电压u AB =380sin ωtV,则相电压u B 为 [ ]A.220sin(ωt+90º)B.220sin(ωt-90º)C.220sin(ωt+120º)D.220sin(ωt-120º)二、判断题：1.电源模型中，理想电压原和理想电流源的内阻都是零。

电工学习题册答案【篇一：电工基础经典习题册及部分章节答案】第一章电路基础知识1—1 电流和电压一、填空题1．流通的路径称为电路，通常电路是由、、和组成。

2．习惯上规定电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。

3．金属导体中自由电子的定向移动方向与电流方向。

4．电流分直流和交流两大类，凡电流的大小和方向都随时间的变化而变化的电流称为交流电流，简称交流；凡大小和方向恒定不变的电流称为直流电流，简称直流。

5．若3 min通过导体横截面的电荷量是1.8 c，则导体中的电流是a。

6．测量电流时，应将电流表接在电路中，使被测电流从电流表的正接线柱流进，从负（-）接线柱流出；每个电流表都有一定的测量范围，称为电流表的量程。

7．电压是衡量做功能力的物理量；电动势表示电源经电源内部移到正极的能力。

8．电路中某点与的电压即为该点的电位，若电路中a、b两点的电位分别为ua、ub，则a、b两点间的电压uab=ua-ub；u ba= ub- ua。

9．参考点的电位为，高于参考点的电位取值，低于参考点的电位取值。

10．电动势的方向规定为在电源内部由极指向极。

11．测量电压时，应将电压表和被测电路联，使电压表接线柱的正负和被测两点的电位一致。

12．所示，电压表的a应接电阻的端，b应接电阻的端。

电流表的a应接电阻的c端。

c+i-二、判断题2．电源电动势的大小由电源本身性质所决定，与外电路无关。

(√)4．我们规定自负极通过电源内部指向正极的方向为电动势的方向。

(√)三、问答题1．电路主要由哪些部分组成?它们的主要功能是什么?答：电路主要由电源、负载、导线和开关组成。

电源是提供电能的装置；负载是实现电路功能的装置。

导线是在电路中起连接作用。

开关是控制装置。

2．简述电压、电位、电动势的区别。

电源内部电荷移动和电源外部电荷移动的原因是否一样?答：电压反映的是电场力在两点之间做功的多少，与参考点的位置无关。

(一) 单选题1.图示电路由TTL门构成，则逻辑函数表达式F＝（）。

(A)(B)(C) A?B(D) A+B参考答案：(D)2. 常用于总线结构进行分时传输的门电路是（）。

(A) 异或门(B) 同或门(C) OC门(D) 三态门参考答案：(D)3. 关于NIMultisim 10下列说法中错误的是（）。

A）B）实现了软件即元器件、软件即仪器；C）虚拟测试仪器仪表中有万用表、函数信号发生器、双踪示波器、直流电源等； D）该软件由日本的公司出品。

(A) A (B) B (C) C (D) D参考答案：(D)4.在图示的译码显示电路中，输入为8421BCD码。

设控制显示信号高电平有效，则数码管显示的字符为（）。

(A) 4 (B) 2 (C) 1 (D) 不确定参考答案：(A)5.图示电路中，对应CP波形，Q端正确的波形是（）。

(A) （A）(B) （B）(C) （C）(D) （D）参考答案：(A)6. 关于EDA，下列说法中错误的是（）。

A）EDA就是电子设计自动化；B）通常用超高速硬件描述语言（V-HDL）等方式描述电子系统的功能；C）改变硬件功能如同修改软件程序一样方便；D）最终硬件实现必须用可编程器件FPGA/CPLD芯片。

(A) A (B) B (C) C (D) D参考答案：(D)7. 图示电路中，对应CP波形，uo正确的波形是（）。

左至右依次为ABC(A) （A）(B) （B）(C) （C）(D) （D）参考答案：(A)8. 在的权电阻网络D/A转换器中，若VREF=5V，当输入数字量d3d2d1d0=0101时输出电压为（）V。

(A)(B)(C)(D)参考答案：(A)9.在C= 0，D= 1 时，函数的值为（）。

(A) 0 (B) 1 (C) A (D) 不确定参考答案：(A)10. 已知被转换的信号的上限截止频率为10kHz，则A/D转换器的采样频率应高于（）kHz；完成一次转换所用的时间应小于（）。
