电工学课后习题变压器习题及答案

课时练变压器说明： 5、8 为多项选择题，其他的均为单项选择题。

1．一台理想变压器，原、副线圈匝数分别为n 和 n ，正常工作时的输入电压、电流、电功率12分别是 U 、I 、 P，输出电压、电流、电功率分别是U、 I 、 P ，已知 n ＜ n ，则（）11122212A．U＜U，P＝P B．P＝P，I＜I21212121C．I1＜I2，U1＞U2D．P1＞P2，I1＞I22．如图所示，理想变压器原、副线圈的匝数比n1∶ n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R 相连组成闭合回路。

当直导线AB 在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，电流表A1的读数为12 mA，那么电流表A2的读数为（）A． 0B． 3 mAC． 48 mAD．与R大小有关3．将输入电压为220 V ，输出电压为 6 V 的理想变压器改绕成输出电压为30 V 的变压器，副线圈原来是30 匝，原线圈匝数不变，则副线圈新增匝数为（）A． 120 匝B． 150 匝 C ． 180 匝 D ．220 匝4．如图甲、乙所示电路中，当A、B 接10V 交变电压时，C、D间电压为 4V，M、N接 10 V直流电压时， P、 Q间电压也为 4 V 。

现把C、D接 4 V 交流，P、Q接 4 V 直流，下面哪个选项可表示、间和、间的电压（）A B M NA． 10 V 10 V B．10 V 4 V C． 4 V 10 VD． 10 V 05．如图 (a) 所示，左侧的调压装置可视为理想变压器，负载电路中＝55AR想电流表和电压表。

若原线圈接入如图(b) 所示的正弦交变电压，电压表的示数为110 V，下列表述正确的是（）A．电流表的示数为 2 AB．原、副线圈匝数比为1∶2C．电压表的示数为电压的有效值D．原线圈中交变电压的频率为100 Hz6．如图所示，为一理想变压器，S 为单刀双掷开关，P 为滑动变阻器触头，U1为加在原线圈两端的电压， I 1为原线圈中的电流强度，则以下说法错误的是（）A．保持U1及P的位置不变， S 由a合到b时，I1将增大B．保持P 的位置及1 不变，S由b合到a时，R消耗的功率将减小UC．保持U1不变， S 合在a处，使P上滑，I1将增大D．保持P的位置不变，S 合在a处，若U1增大，I1将增大7．如图所示，在铁芯上、下分别绕有匝数n1＝800和 n2＝200的两个线圈，上线圈两端与u＝51sin314 t V 的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是（）A． V B．VC． V D．V8．某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成。

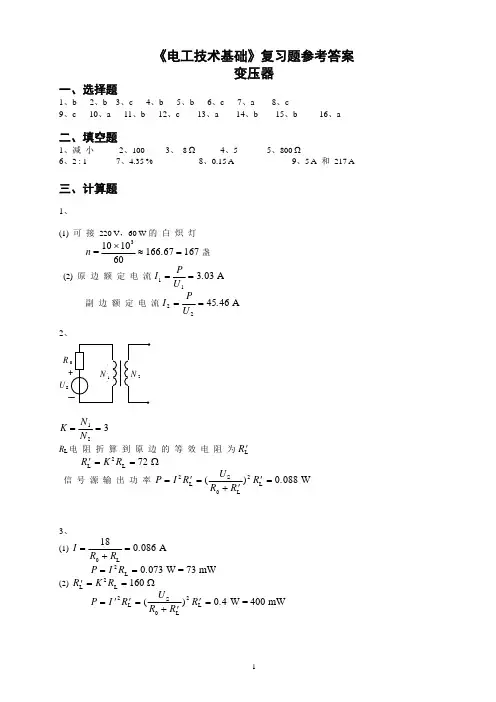

变压器试题及答案一、选择题1. 变压器的基本原理是什么？A. 电磁感应B. 静电感应C. 磁共振D. 磁共振与静电感应答案：A2. 以下哪个不是变压器的组成部分？A. 铁芯B. 线圈C. 电容D. 绝缘体答案：C3. 变压器的匝数比与电压比的关系是什么？A. 匝数比等于电压比B. 匝数比是电压比的倒数C. 匝数比与电压比成正比D. 匝数比与电压比成反比答案：C二、填空题1. 变压器的变压能力取决于其________和________的比值。

答案：匝数；电阻2. 理想变压器的输入功率与输出功率是________的。

答案：相等3. 变压器的铁损主要包括________和________。

答案：磁滞损耗；涡流损耗三、简答题1. 简述变压器的工作原理。

答案：变压器的工作原理基于法拉第电磁感应定律。

当原线圈接入交流电源时，铁芯中的磁通量随之变化，这个变化的磁通量在副线圈中产生感应电动势，从而实现电能的传输和电压的变换。

2. 变压器的效率如何计算？答案：变压器的效率是输出功率与输入功率的比值。

理想情况下，不考虑损耗，变压器的效率为100%。

实际应用中，由于存在铜损、铁损等损耗，效率会低于100%。

四、计算题1. 已知变压器原线圈匝数为1000匝，副线圈匝数为5000匝，输入电压为220V，求输出电压。

答案：根据变压器匝数比与电压比的关系，输出电压 V_out = (V_in * N_out) / N_in = (220 * 5000) / 1000 = 1100V。

2. 若变压器的输入功率为10kW，效率为90%，求输出功率。

答案：根据效率的定义，输出功率 P_out = (输入功率 * 效率) = 10kW * 90% = 9kW。

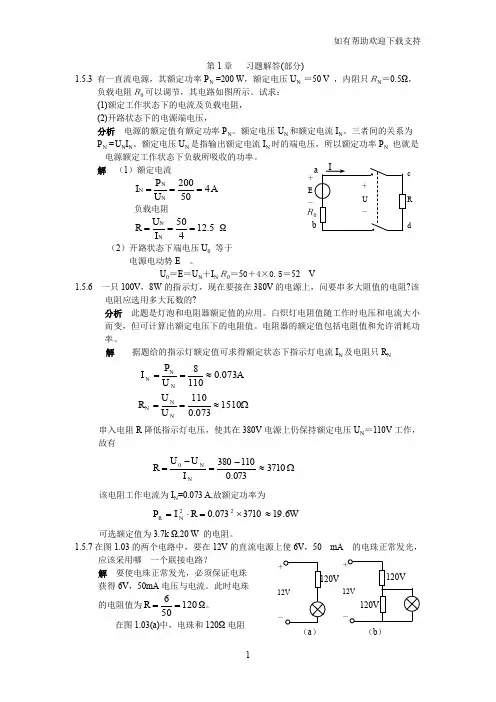

第1章 习题解答(部分)1.5.3 有一直流电源，其额定功率P N =200 W ，额定电压U N ＝50 V ，内阻只ＲN ＝0.5Ω，负载电阻Ｒ0可以调节，其电路如图所示。

试求： (1)额定工作状态下的电流及负载电阻， (2)开路状态下的电源端电压，分析 电源的额定值有额定功率P N 。

额定电压U N 和额定电流I N 。

三者间的关系为 P N =U N I N 。

额定电压U N 是指输出额定电流I N 时的端电压，所以额定功率P N 也就是电源额定工作状态下负载所吸收的功率。

解 （1）额定电流 A U P I N N N 450200===负载电阻 5.12450===N N I U R Ω （2）开路状态下端电压U 0 等于 电源电动势E 。

U 0＝E ＝U N ＋I N Ｒ0＝50＋4×0.5＝52 V1.5.6 一只100V ，8W 的指示灯，现在要接在380V 的电源上，问要串多大阻值的电阻?该电阻应选用多大瓦数的?分析 此题是灯泡和电阻器额定值的应用。

白炽灯电阻值随工作时电压和电流大小而变，但可计算出额定电压下的电阻值。

电阻器的额定值包括电阻值和允许消耗功率。

解 据题给的指示灯额定值可求得额定状态下指示灯电流I N 及电阻只R NΩ≈==≈==1510073.0110A 073.01108N N N N N N U U R U P I串入电阻R 降低指示灯电压，使其在380V 电源上仍保持额定电压U N ＝110V 工作，故有Ω≈-=-=3710073.01103800N N I U U R 该电阻工作电流为I N =0.073 A,故额定功率为W R I P N R 6.193710073.022≈⨯=⋅=可选额定值为3.7k Ω,20 W 的电阻。

1.5.7在图1.03的两个电路中，要在12V 的直流电源上使6V ，50 mA 的电珠正常发光，应该采用哪 一个联接电路？ 解 要使电珠正常发光，必须保证电珠 获得6V ，50mA 电压与电流。

可编辑修改精选全文完整版变压器习题答案第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题1．变压器是一种能变换_交流__电压，而____频率___不变的静止电气设备。

2．变压器的种类很多，按相数分，可分为单相和三相变压器；按冷却方式分，可分为__油浸_风冷式、自冷式和__干式___变压器。

3．电力系统中使用的电力变压器，可分为__升压__变压器、___降压____变压器和__配电_____变压器。

二、判断题(在括号内打“√”或打“×”)1．在电路中所需的各种直流电，可以通过变压器来获得。

(× )2．变压器的基本工作原理是电流的磁效应。

(× )三、简答题1．为什么要高压送电?在传输功率一定时，升高输电电压就可以降低输电电流，这样就可以减小输电线路上的损耗。

2．变压器能改变直流电压吗?不能如果接上直流电压会发生什么现象?副边无输出，原边或电源将会烧毁。

为什么?接直流电源时，铁芯中产生稳恒磁场，原、副边都不会产生感生电动势。

课题二变压器的结构与冷却方式一、填空题1．变压器的绕组常用绝缘铜线或铜箔绕制而成。

接电源的绕组称为____一次侧___；接负载的绕组称为__二次侧____。

也可按绕组所接电压高低分为___高压绕组____和___低压绕组____。

按绕组绕制的方式不同，可分为同心绕组和交叠绕组两大类型。

’2．变压器的铁心常用__硅钢片_____叠装而成，因线圈位置不同，可分为___芯式____和__壳式___两大类。

3．气体继电器装在____油枕___ 与___油箱____之间的管道中，当变压器发生故障时，气体继电器就会过热而使油分解产生气体。

4．绝缘套管穿过___油箱盖____，将油箱中变压器绕组的___输入、输出线____从箱内引到箱外与__电网_____相接。

5．绝缘套管由外部的__瓷套_____和中间的___导电杆____组成。

对它的要求主要是____绝缘性能___和____密封性能___要好。

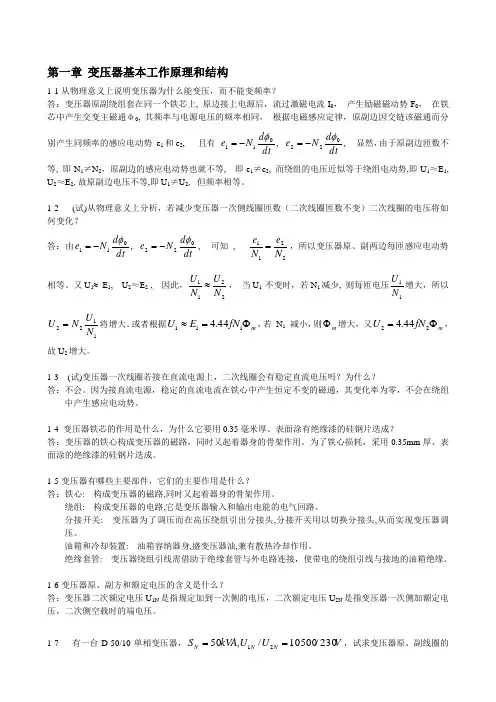

第一章 变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dt d N e 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1,U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。

1-2 (试)从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？ 答：由dt d N e 011φ-=, dt d N e 022φ-=, 可知 , 2211N eN e =，所以变压器原、副两边每匝感应电动势相等。

又U 1≈ E 1, U 2≈E 2 , 因此，2211N U N U ≈， 当U 1 不变时，若N 1减少, 则每匝电压11N U 增大，所以1122N U N U =将增大。

或者根据m fN E U Φ=≈11144.4，若 N 1 减小，则m Φ增大， 又m fN U Φ=2244.4，故U 2增大。

1-3 (试)变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。

因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。

1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。

为了铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。

1-5变压器有哪些主要部件，它们的主要作用是什么？答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。

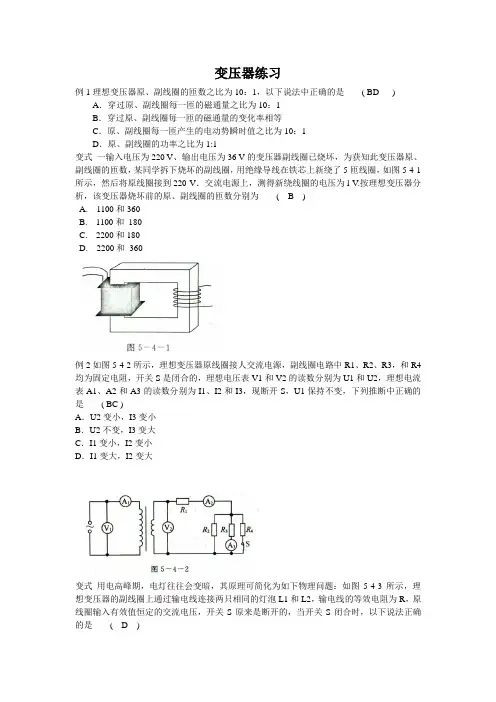

变压器练习例1理想变压器原、副线圈的匝数之比为10：1，以下说法中正确的是( BD ) A．穿过原、副线圈每一匝的磁通量之比为10：1B．穿过原、副线圈每一匝的磁通量的变化率相等C．原、副线圈每一匝产生的电动势瞬时值之比为10：1D．原、副线圈的功率之比为1:1变式一输入电压为220 V、输出电压为36 V的变压器副线圈已烧坏，为获知此变压器原、副线圈的匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈，如图5-4-1所示，然后将原线圈接到220 V．交流电源上，测得新绕线圈的电压为l V.按理想变压器分析，该变压器烧坏前的原、副线圈的匝数分别为( B )A. 1100和360B. 1100和180C. 2200和180D. 2200和360例2如图5-4-2所示，理想变压器原线圈接人交流电源，副线圈电路中R1、R2、R3，和R4均为固定电阻，开关S是闭合的，理想电压表V1和V2的读数分别为U1和U2，理想电流表A1、A2和A3的读数分别为I1、I2和I3，现断开S，U1保持不变，下列推断中正确的是( BC )A．U2变小，I3变小B．U2不变，I3变大C．I1变小，I2变小D．I1变大，I2变大变式用电高峰期，电灯往往会变暗，其原理可简化为如下物理问题：如图5-4-3所示，理想变压器的副线圈上通过输电线连接两只相同的灯泡L1和L2，输电线的等效电阻为R，原线圈输入有效值恒定的交流电压，开关S原来是断开的，当开关S闭合时，以下说法正确的是( D )A．副线圈输出的电压减小B．原线圈输入的功率减小C．通过灯泡L．的电流增大D．等效电阻R两端的电压增大1．对于理想变压器，下列说法中正确的是( ABC )A．原线圈的输入功率随着副线圈的输出功率的增大而增大B．原线圈的输入电流随着副线圈的输出电流的增大而增大C．原线圈两端的电压不随副线圈的输出电流的变化而变化D．当副线圈的电流为零时，原线圈两端的电压也为零2．如图5-4-4所示，理想变压器原、副线圈的匝数之比n1 ：n2=10：1，输出端电阻R=50Ω，把原线圈接人“220 V、50 Hz”的正弦交流电时（电表为理想电表）( B )A. 当X为电流表时，若电阻R增大，则原线圈中的电流将增大B．当X为电流表时，电压表V的示数为22 VC．当X为电流表时，电流表的示数为0. 442AD．当X为二极管时，电压表V的示数为11 V3．如图5-4-5所示为一理想变压器，电路中的开关S原来闭合．在原线圈输入电压不变的条件下，要提高变压器的输入功率，可采用的方法是( B )A.只增加原线圈的匝数B．只增加副线圈的匝数C．只增大用电器R，的电阻D．断开开关S4．如图5-4-6所示，理想变压器的原、副线圈的匝数之比为n1：nz2=2：1，A、B为完全相同的两个灯泡，电源的电压为U，则灯泡B两端的电压为( D )A．0.5U B. 2UC．0.2U D. 0.4U5．如图5-4-7所示，理想变压器原、副线圈的匝数之比n1：n2=4：1，当导体棒L在匀强磁场中向左做匀速直线运动切割磁感线时，电流表A1的示数是12 mA，则电流表A2的示数为(B )A. 3 mAB．0C. 48 mAD．与负载R的值有关6．如图5-4-8所示为一理想变压器，原线圈中有一个抽头B，使n1=n2，副线圈中接有定值电阻R．当从AC端输入电压为U的正弦交流电压时，原线圈中的电流为I，电阻R上消耗的功率为P;当从AB端输入电压为U的正弦交流电压时，原线圈中的电流为J7，电阻R上消耗的功率为P’，那么I’与I的比值、P’与P的比值分别是( A )A．4:1、4:1B. 1:4、1:4C．2:1、2:1D．1:2、1:47．如图5-4-9所示，理想变压器原、副线圈的匝数之比n1：n2=2：1，原线圈接正弦式交流电，副线圈接电动机，电动机线圈的电阻为R 当输入端接通电源后，电流表的读数为I ，电动机带动一质量为m 的重物以速度v 匀速上升，若电动机因摩擦造成的能量损失不计，则图中电压表的读数为 ( A)A ．4IR+I mgv B ．Imgv C ．4IR D ．0.25IR+I mgv8．如图5-4-10所示，理想变压器原、副线圈的匝数之比为2:1，灯泡L 的额定电压为100 V ，滑动变阻器的阻值范围是0-100Ω，交流电源的电压为U 。

变压器习题与解答(总84页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第一章 变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dtd Ne 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1, U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。

1-2 (试)从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化 答：由dt d N e 011φ-=, dt d N e 022φ-=, 可知 , 2211N eN e =，所以变压器原、副两边每匝感应电动势相等。

又U 1 E 1, U 2≈E 2 , 因此，2211N U N U ≈， 当U 1 不变时，若N 1减少, 则每匝电压11N U 增大，所以1122N U N U =将增大。

或者根据m fN E U Φ=≈11144.4，若 N 1 减小，则m Φ增大， 又m fN U Φ=2244.4，故U 2增大。

1-3 (试)变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗为什么 答：不会。

因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。

1-4 变压器铁芯的作用是什么，为什么它要用毫米厚、表面涂有绝缘漆的硅钢片迭成答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。

为了铁心损耗，采用厚、表面涂的绝缘漆的硅钢片迭成。

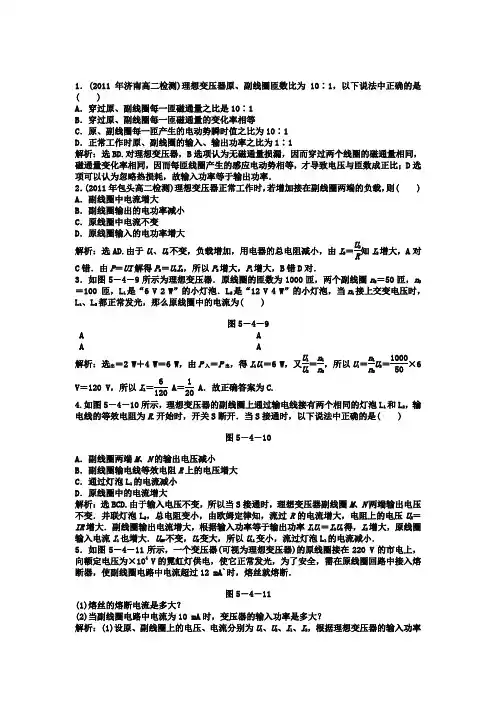

1．(2011年济南高二检测)理想变压器原、副线圈匝数比为10∶1，以下说法中正确的是( )A ．穿过原、副线圈每一匝磁通量之比是10∶1B ．穿过原、副线圈每一匝磁通量的变化率相等C ．原、副线圈每一匝产生的电动势瞬时值之比为10∶1D ．正常工作时原、副线圈的输入、输出功率之比为1∶1解析：选BD.对理想变压器，B 选项认为无磁通量损漏，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比；D 选项可以认为忽略热损耗，故输入功率等于输出功率．2．(2011年包头高二检测)理想变压器正常工作时，若增加接在副线圈两端的负载，则( )A ．副线圈中电流增大B ．副线圈输出的电功率减小C ．原线圈中电流不变D ．原线圈输入的电功率增大解析：选AD.由于U 1、U 2不变，负载增加，用电器的总电阻减小，由I 2＝U 2R知I 2增大，A 对C 错．由P ＝UI 解得P 2＝U 2I 2，所以P 2增大，P 1增大，B 错D 对．3．如图5－4－9所示为理想变压器．原线圈的匝数为1000匝，两个副线圈n 2＝50匝，n 3＝100 匝，L 1是“6 V 2 W”的小灯泡．L 2是“12 V 4 W”的小灯泡，当n 1接上交变电压时，L 1、L 2都正常发光，那么原线圈中的电流为( )图5－4－9A AA A解析：选出＝2 W ＋4 W ＝6 W ，由P 入＝P 出，得I 1U 1＝6 W ，又U 1U 2＝n 1n 2，所以U 1＝n 1n 2U 2＝100050×6 V ＝120 V ，所以I 1＝6120 A ＝120A ．故正确答案为C. 4.如图5－4－10所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L 1和L 2，输电线的等效电阻为R .开始时，开关S 断开．当S 接通时，以下说法中正确的是( )图5－4－10A ．副线圈两端M 、N 的输出电压减小B ．副线圈输电线等效电阻R 上的电压增大C ．通过灯泡L 1的电流减小D ．原线圈中的电流增大解析：选BCD.由于输入电压不变，所以当S 接通时，理想变压器副线圈M 、N 两端输出电压不变．并联灯泡L 2，总电阻变小，由欧姆定律知，流过R 的电流增大，电阻上的电压U R ＝IR 增大．副线圈输出电流增大，根据输入功率等于输出功率I 1U 1＝I 2U 2得，I 2增大，原线圈输入电流I 1也增大．U MN 不变，U R 变大，所以U L1变小，流过灯泡L 1的电流减小．5．如图5－4－11所示，一个变压器(可视为理想变压器)的原线圈接在220 V 的市电上，向额定电压为×104 V 的霓虹灯供电，使它正常发光，为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12 mA`时，熔丝就熔断．图5－4－11(1)熔丝的熔断电流是多大？(2)当副线圈电路中电流为10 mA 时，变压器的输入功率是多大？解析：(1)设原、副线圈上的电压、电流分别为U 1、U 2、I 1、I 2，根据理想变压器的输入功率等于输出功率，有U 1I 1＝U 2I 2，当I 2＝12 mA 时，I 1即为熔断电流，代入数据得I 1＝ A.(2)设副线圈中的电流为I ′2＝10 mA 时，变压器的输入功率为P 1，根据理想变压器的输入功率等于输出功率，有P 1＝I ′2U 2，代入数据，得P 1＝180 W.答案：(1) A (2)180 W一、选择题1．对理想变压器可作出的判断是( )A ．高压线圈匝数多、电流大、导线粗B ．低压线圈匝数少、电流小、导线细C ．高压线圈匝数多、电流大、导线细D ．低压线圈匝数少、电流大、导线粗解析：选D.由变压规律U 1U 2＝n 1n 2高压线圈匝数多，由变流规律I 1I 2＝n 2n 1，匝数多的电流小，导线细；匝数少的电流大，导线粗，故选D.2．一台理想变压器的副线圈有100 匝，输出电压为10 V ，则铁芯中磁通量的变化率的最大值为( )A ．10 Wb/sB ． Wb/sC ． Wb/sD ． Wb/s解析：选C.由E ＝n ·ΔΦΔt知 ΔΦΔt ＝1n E m ＝1100×10 2 Wb/s ＝ Wb/s. 3．(2010年高考重庆卷)一输入电压为220 V ，输出电压为36 V 的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈．如图5－4－12所示，然后将原线圈接到220 V 交流电源上，测得新绕线圈的端电压为1 V ，按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为( )图5－4－12A ．1100,360B ．1100,180C ．2200,180D ．2200,360解析：选B.对新绕线圈的理想变压器，根据变压比公式得n 1＝n 3U 1U 3＝5×2201＝1100，同理，变压器烧坏前，n 2＝n 1U 2U 1＝1100×36220＝180，B 正确． 4．如图5－4－13所示，MN 和PQ 为两光滑的电阻不计的水平金属导轨，N 、Q 接理想变压器，理想变压器的输出端接电阻元件R 、电容元件C ，导轨上垂直放置一金属棒ab .今在水平导轨部分加一竖直向上的匀强磁场，则下列说法中正确的是(I R 、I c 均为有效值)( )图5－4－13A ．若ab 棒匀速运动，则I R ≠ 0，I c ＝0B ．若ab 棒匀速运动，则I R ＝0，I c ＝0C ．若ab 棒在某一中心位置两侧做往复运动，则I R ≠ 0，I c ≠ 0D ．若ab 棒做匀加速运动，则I R ≠ 0，I c ＝0解析：选匀速切割时产生恒定电动势，原线圈中有稳恒电流，副线圈不产生电磁感应现象，故副线圈电流为零，A 错，B 正确；若ab 棒在某一中心位置两侧做往复运动，原线圈中产生周期性变化的电流，副线圈产生电磁感应现象，副线圈电流不为零，电容器进行充放电，故C 正确；当ab 匀加速运动时，产生的电动势均匀增加，原线圈中电流均匀增加，产生的磁场均匀增强，副线圈中产生稳定的感应电动势，副线圈两端电压不变，因而电容器不会充放电．故D 选项也正确．5．(2011年湛江市模拟)如图5－4－14所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦式交流电源，副线圈接入“220 V,60 W”灯泡一只，且灯泡正常发光．则( )图5－4－14A ．电流表的示数为32220A B ．电源输出功率为1200 WC ．电流表的示数为3220A D ．原线圈两端电压为11 V解析：选C.副线圈电压U 2＝220 V ，电流I 2＝P U 2＝311 A ，则原线圈两端电压U 1＝201×U 2＝4 400 V ，电流I 1＝120×I 2＝3220 A ，所以电流表示数为3220A ，选项A 、D 错误，C 正确．电源输出功率为60 W ，选项B 错误．6．(2011年湛江高二检测)有一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q 调节，如图5－4－15所示，在副线圈两输出端连接了定值电阻R 0和滑动变阻器R ，在原线圈上加一电压为U 的交流电，则( )图5－4－15A ．保持Q 的位置不动，将P 向上滑动时，电流表的读数变大B ．保持Q 的位置不动，将P 向上滑动时，电流表的读数变小C ．保持P 的位置不动，将Q 向上滑动时，电流表的读数变大D ．保持P 的位置不动，将Q 向上滑动时，电流表的读数变小解析：选BC.保持Q 的位置不动，副线圈匝数不变，由U 1U 2＝n 1n 2知U 2不变，当P 向上滑动时，由I 2＝U 2R 0＋R 知I 2减小，故电流表的读数变小，B 正确，A 错误；保持P 的位置不动，将Q 向上滑动时，副线圈的匝数增多，由U 1U 2＝n 1n 2知，U 2增大，由I 2＝U 2R ＋R 0知I 2增大，故I 1增大，C 正确，D 错误．7.(2011年芜湖高二检测)如图5－4－16，电路中有四个完全相同的灯泡，额定电压均为U ，变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n 1∶n 2和电源电压U 1分别为( )图5－4－16A ．1∶2 2UB ．1∶2 4UC ．2∶1 4UD ．2∶1 2U解析：选C.设灯泡正常发光时的电流为I ，则I 1＝I ，I 2＝2I .由n 1n 2＝I 2I 1得n 1n 2＝21.由U 1′U 2＝n 1n 2得U 1′＝n 1n 2U 2＝2U .故U 1＝4U ，C 正确． 8．如图5－4－17甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是( )图5－4－17A ．线圈匝数n 1＜n 2，n 3＜n 4B ．线圈匝数n 1＞n 2，n 3＜n 4C ．甲图中的电表是电压表，输出端不可以短路D ．乙图中的电表是电流表，输出端不可以断路解析：选BCD.甲图中原线圈并联在电路中，应为电压互感器，为降压变压器，n 1＞n 2，甲图中的电表为电压表；乙图中原线圈串联在电路中，为电流互感器，是升压变压器，n 3＜n 4，乙图中电表为电流表，故选项B 、C 、D 正确．9．(2009年高考四川卷)如图5－4－18甲所示，理想变压器原、副线圈的匝数比为10∶1，R 1＝20 Ω，R 2＝30 Ω，C 为电容器．已知通过R 1的正弦式交流电如图乙所示，则( )图5－4－18A ．交流电的频率为 HzB ．原线圈输入电压的最大值为200 2 VC ．电阻R 2的电功率约为 WD ．通过R 3的电流始终为零解析：选C.由图象可知该交流电的周期为 s ，所以频率为50 Hz ，A 错误；因为变压器输出电压最大值为20×1 V＝20 V ，所以变压器原线圈电压的最大值为20×10 V＝200 V ，B 错误；R 2的功率P 2＝U 2R 2＝⎝ ⎛⎭⎪⎫202302W ＝ W ，C 正确；因为电容器可以通过交流电，所以电阻R 3中的电流不是始终为零，D 错误．二、非选择题10.如图5－4－19所示，自耦变压器输入端A 、B 接交流电源，其电压有效值U AB ＝100 V ，R 0＝40 Ω，当滑动片处于线圈中点位置时，C 、D 两端电压的有效值U CD 为________V ，通过电阻R 0的电流有效值为________A.图5－4－19解析：当滑片处于线圈中点时由变压比公式得，U CD ＝2U AB ＝200 V ，通过R 0的电流I ＝U CD /R 0＝5 A.答案：200 511．黑光灯是利用物理方法灭蛾杀虫的一种环保型设备，它发出的紫外线能够引诱害虫飞近黑光灯，然后被黑光灯周围的交流高压电网“击毙”．图5－4－20如图5－4－20是高压电网的工作电路，高压电网是利用变压器将有效值为220 V 的交流电压变成高压，高压电网相邻两极间距离为 cm ，已知空气在常温常压下的击穿电压为6220 V/cm ，为防止空气被击穿而造成短路，变压器的次、初级线圈匝数比不得超过多少？解析：电网两极间电场可看做匀强电场U m ＝E m d由题意，空气被击穿时E m ＝6220 V/cm 由理想变压器电压关系U 1m U m ＝n 1n 2由峰值与有效值关系U 1m ＝2U 1由以上各式：得n 1n 2＝110. 所以次、初级线圈匝数比不得超过10∶1.答案：10∶112．如图5－4－21所示理想变压器输入的交流电压U 1＝220 V ，有两组副线圈，其中n 2＝36匝，标有“6 V 9 W”、“12 V 12 W”的电灯分别接在两副线圈上均正常发光，求：图5－4－21(1)原线圈的匝数n 1和另一副线圈的匝数n 3；(2)原线圈中电流I 1.解析：(1)由于两灯泡均正常发光，所以有U 2＝6 V ，U 3＝12 V根据原、副线圈电压与匝数的关系，由U 1U 2＝n 1n 2，U 2U 3＝n 2n 3得 n 1＝U 1U 2n 2＝2206×36＝1320(匝)， n 3＝U 3U 2n 2＝126×36＝72(匝)． (2)由于P 入＝P 出，P 出＝P 2＋P 3，所以P 入＝P 2＋P 3， 即I 1U 1＝P 2＋P 3，则I 1＝P 2＋P 3U 1＝9＋12220A≈ A. 答案：(1)1320匝72匝 (2) A。

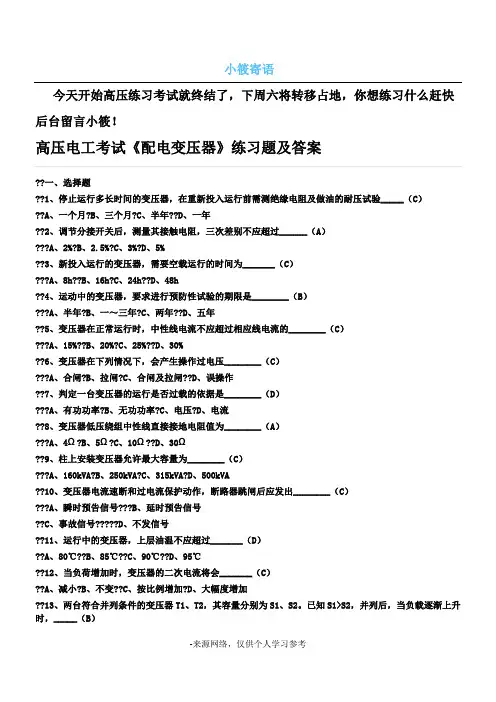

小筱寄语今天开始高压练习考试就终结了，下周六将转移占地，你想练习什么赶快后台留言小筱！高压电工考试《配电变压器》练习题及答案??一、选择题??1）??A??2???A、??3???A、??4???A??5???A、??6???A??7???A??8???A、??9???A、??10???A??C、事故信号?????D、不发信号??11、运行中的变压器，上层油温不应超过_______（D）??A、80℃??B、85℃??C、90℃??D、95℃??12、当负荷增加时，变压器的二次电流将会_______（C）??A、减小?B、不变??C、按比例增加?D、大幅度增加??13、两台符合并列条件的变压器T1、T2，其容量分别为S1、S2。

已知S1>S2，并列后，当负载逐渐上升时，_____（B）??A、T1先满载??????B、T2先满载??C、T1、T2同时满载???D、无法判断??14、油浸式电力变压器容量较大时装有"呼吸器",其呼吸作用的来源主要为_____（C）???A.负荷电流的变化?????B.环境温度的变化??C.外壳的膨胀与收缩???D.环境空气气压的变化??15、在10kV系统是运行的电力变压器,当一次线路上发生单相接地故障时,如变压器不过载,则_____。

（B）???A.仍可持续运行??????B.只允许运行两小时??C.只允许运行半小时???D.应立即退出运行??16保证值。

（D）??A.??C.??17??A.??18??A.??19???A.??20???A.??21??A.??22_____（B）??23??A.??24???A.??B.一次线电流与二次线电流；??C.一次相电压与二次相电压；??D.一次相电流与二次相电流??25、变压器的短路电压是指_____（D）???A.当一次发生短路时的二次电压??B.当二次发生短路时的二次电压??C.当二次发生短路时,一次电压下降的百分比值??D.将二次短路时,为使二次达到额定电流所需在一次侧加的电压值??26、当负荷增加时,变压器的铁损将会_____（C）??A.增加?B.减少?C.不变??D.不定??27、当负荷增加时,变压器的铜损将会_____（A）??A.增加?B.减少??C.不变???D.不定??28、变压器的最主要组成部分是_____（D）???A.绕组和油?????B.铁心和油??C.绝缘瓷瓶和接线端子???D.绕组和铁芯??29、判定一台变压器的运行是否过载的依据是_____（D）???A.??30??A.??C.??31???A.??32??A.??33??34、（C）??35??A.??B.??C.??D.??36??37???A.110%??B.115%??C.120%??D.130%??38、在事故过负荷运行中,当过负荷倍数为1.3倍时,允许的过负荷时间为_____（A）???A.120min??B.150min??C.180min??D.300min??39、箱式变电站由(A)组成。

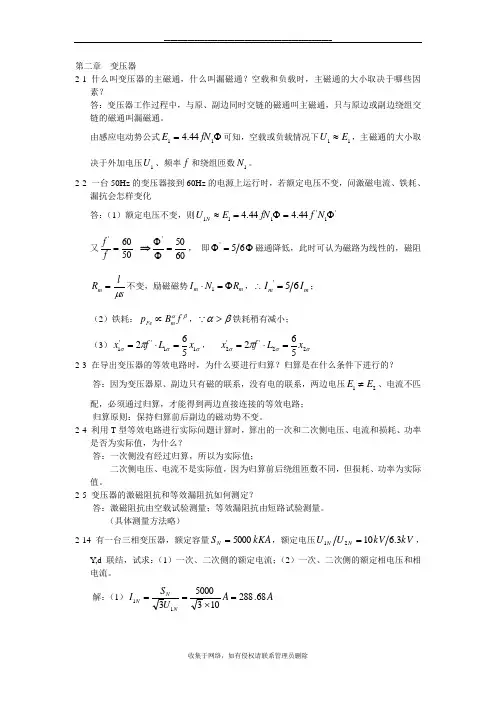

第二章 变压器2-1 什么叫变压器的主磁通，什么叫漏磁通？空载和负载时，主磁通的大小取决于哪些因素？答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。

由感应电动势公式Φ=1144.4fN E 可知，空载或负载情况下11E U ≈，主磁通的大小取决于外加电压1U 、频率f 和绕组匝数1N 。

2-2 一台50Hz 的变压器接到60Hz 的电源上运行时，若额定电压不变，问激磁电流、铁耗、漏抗会怎样变化答：（1）额定电压不变，则'1'11144.444.4Φ=Φ=≈N f fN E U N又5060'=f f ⇒6050'=ΦΦ， 即Φ=Φ5'磁通降低，此时可认为磁路为线性的，磁阻sl R m μ=不变，励磁磁势m m R N I Φ=⋅1，∴m m I I 65'=； （2）铁耗：βαf B p m Fe ∝，βα> 铁耗稍有减小；（3）σσσπ11''1562x L f x =⋅=， σσσπ22''2562x L f x =⋅= 2-3 在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的？ 答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21E E ≠、电流不匹配，必须通过归算，才能得到两边直接连接的等效电路；归算原则：保持归算前后副边的磁动势不变。

2-4 利用T 型等效电路进行实际问题计算时，算出的一次和二次侧电压、电流和损耗、功率是否为实际值，为什么？答：一次侧没有经过归算，所以为实际值；二次侧电压、电流不是实际值，因为归算前后绕组匝数不同，但损耗、功率为实际值。

2-5 变压器的激磁阻抗和等效漏阻抗如何测定？答：激磁阻抗由空载试验测量；等效漏阻抗由短路试验测量。

（具体测量方法略）2-14 有一台三相变压器，额定容量kKA S N 5000=，额定电压kV kV U U N N 3.61021=，Y ,d 联结，试求：（1）一次、二次侧的额定电流；（2）一次、二次侧的额定相电压和相电流。

变压器知识习题及答案一、填空题1、油浸式电力变压器一般是由铁芯、绕组、（）绝缘套管和冷却系统五大部分组成。

2、变压器油起着散热和（）的作用。

3、将连接组别为y , dl 的三相变压器改接为Y, Yno。

如果一次侧的额定电电压不变，则二次侧的额定电压为原来的√3倍，其容量不变。

4、变压器空载运行时，由于（）很小，铜损近似为零。

5、变压器空载运行时的主磁通与额定运行时主磁通相同，所以变压压器的空载损耗似等于（）损耗。

6、变压器运行中温度最高的部位是（），温度最低的是变压器油。

7、当变压器负载系数为（）时，其效率最高。

8、变压器绕组损耗分为基本损耗和附加损耗,其中基本损耗耗是（）。

9、一台油浸自冷式变压器，当周围围空气温度为 32℃时，其上层油温为I 60°'C ，则上层油的温升为（）。

10.变压器空载电流的无功分量很大，而（）分量很小，因此变压器空载运行行时的功率因素很低。

11.变压器空载试验的目的是测量（）损耗和空载电流。

12、变压器并列运行的目的是：（）和提高供电可靠性。

13、变压器的相电压变比等于原边、副边绕组的（）之比。

14、变压器过负荷时的声音是（）。

15、变压器呼吸器中的硅胶受潮后，其颜色变为（）。

16、电力变压器的交流耐压试验，是考核变压器的（）绝缘。

17、测定电力变压器的变压比，一般采用的试验仪器是（）。

18、常用的电压互感器在运行时相当于一个空载运行的降压变压器，它的二次电压基本上等于二次（）。

19、电压互感器按其工作原理可分为（）原理和电容分压原理。

20、电流互感器二次侧的额定电流一般为（）安培，电压互感器二次侧的电压一般为（）伏，这样，可使测量仪表标准化。

二、选择题1、并列运行变压器的变压比不宜超过（）。

A、 2：1 B：3:1 C：4：1 D：5：12、变压器轻瓦斯保护正确的说法是（）。

A.作用于跳闸 B、作用于信号 C.作用于信号及跳闸 D.都不对3、带有瓦斯继电器的变压器，安装时其顶盖沿瓦斯继电器方向的的升高场坡度为（）。

变压器部分典型习题与解答1. 变压器在制造时，一次侧线圈匝数较原设计时少，试分析对变压器铁心饱和程度、激磁电流、激磁电抗、铁损、变比等有何影响？ 答：根据1114.44m U E fN φ≈=可知, 114.44m U fN φ=,因此,一次绕组匝数减少,主磁通m φ将增加，磁密mm B Sφ=，因S 不变，m B 将随m φ的增加而增加，铁心饱和程度增加，磁导率μ下降。

因为磁阻m lR Sμ=，所以磁阻增大。

根据磁路欧姆定律01m m I N R φ=，当线圈匝数减少时，励磁电流增大。

又由于铁心损耗2 1.3Fe m p B f ∝，所以铁心损耗增加。

励磁阻抗减小，原因如下：电感20110100m m m N N i N L i i R R ψ⨯===, 激磁电抗212m m mN x L f R ωπ==,因为磁阻m R 增大，匝数1N 减少，所以励磁电抗减小。

设减少匝数前后匝数分别为1N 、'1N ，磁通分别为m φ、'm φ，磁密分别为m B 、'm B ，电流分别为0I 、'0I ，磁阻分别为m R 、'm R ，铁心损耗分别为Fe p ，'Fe p 。

根据以上讨论再设，'11(1)m m k k φφ=>，同理，'11(1)m m B k B k =>，'22(1)m m R k R k =>，'1313(1)N k N k =<， 于是'''121200'1313m m m m R k k R k k I I N k N k φφ===。

又由于2 1.3Fe m p B f ∝， 且20(Fe m m p I r r =是励磁电阻，不是磁阻m R ），所以''2'2'0220Fe m m Fe m m p B I r p B I r ==，即22'212123m m k k r k k r =，于是，2'2231m mk r k r =，因21k >，31k <，故'm m r r <，显然， 励磁电阻减小。

电机与变压器练习题含答案一、单选题（共50题，每题1分，共50分）1、一台三相变压器的联接组别为Y，y0，其中“Y”表示变压器的（）。

A、高压绕组为Y形接法B、低压绕组为△形接法C、高压绕组为△形接法D、低压绕组为Y形接法正确答案：A2、升压变压器的变比为（）。

A、KB、K=1C、K>1正确答案：A3、下列（）用电设备最可能采用的是三相异步电动机为动力的。

A、电梯B、电动汽车C、电风扇D、洗衣机正确答案：B4、我国电源的额定频率为（）。

A、70B、50C、60D、40正确答案：B5、铜损耗随着（）的变化而变化A、电源电压B、二次侧输出电压C、负载电流D、以上都是正确答案：C6、从变压器原端到副端的能量是通过（）传递的。

A、副端漏磁通B、原端漏磁通C、铁心D、主磁通正确答案：D7、三相异步电动机的机械特性曲线是（）。

A、电磁转矩与转差率（或转速）之间的函数关系B、电磁转矩与功率因数之间的函数关系C、电磁转矩与定子电流之间的函数关系D、效率与转差率（或转速）之间的函数关系正确答案：A8、变压器一次、二次绕组的电流与其匝数的关系是（）。

A、成正比B、不确定C、成反比D、无关正确答案：C9、三相异步电动机具有的特点不包括（）。

A、调速性能好B、使用维护方便C、结构简单D、价格低廉正确答案：A10、直流伺服电动机的结构原理与一般（）基本相同。

A、同步电动机B、异步电动机C、直流电动机D、直流发电机正确答案：C11、下列不能实现直流电机反转的方法是（）A、改变旋转磁场方向B、改变励磁电流极性C、改变电枢电流极性正确答案：A12、型号为Y200L一8的三相异步电动机磁极对数是（）。

A、4B、3C、8D、2正确答案：A13、三相异步电动机空载运行时定子电路的功率因数很低，只有（）。

A、0.05B、0.02C、0.5D、0.2正确答案：D14、三相异步电动机的额定频率是指（）。

A、不确定B、电动机电源频率C、同步转速D、转子转速正确答案：B15、并联运行就是将两台或多台变压器的一次侧和（）分别接于公共的母线上，同时向负载供电。

变压器习题-答案第⼀单元变压器的分类、结构和原理课题⼀变压器的分类和⽤途⼀、填空题1．变压器是⼀种能变换_交流__电压，⽽____频率___不变的静⽌电⽓设备。

2．变压器的种类很多，按相数分，可分为单相和三相变压器；按冷却⽅式分，可分为__油浸_风冷式、⾃冷式和__⼲式___变压器。

3．电⼒系统中使⽤的电⼒变压器，可分为__升压__变压器、___降压____变压器和__配电_____变压器。

⼆、判断题(在括号内打“√”或打“×”)1．在电路中所需的各种直流电，可以通过变压器来获得。

(× )2．变压器的基本⼯作原理是电流的磁效应。

(× )三、简答题1．为什么要⾼压送电?在传输功率⼀定时，升⾼输电电压就可以降低输电电流，这样就可以减⼩输电线路上的损耗。

2．变压器能改变直流电压吗?不能如果接上直流电压会发⽣什么现象?副边⽆输出，原边或电源将会烧毁。

为什么?接直流电源时，铁芯中产⽣稳恒磁场，原、副边都不会产⽣感⽣电动势。

课题⼆变压器的结构与冷却⽅式⼀、填空题1．变压器的绕组常⽤绝缘铜线或铜箔绕制⽽成。

接电源的绕组称为____⼀次侧___；接负载的绕组称为__⼆次侧____。

也可按绕组所接电压⾼低分为___⾼压绕组____和___低压绕组____。

按绕组绕制的⽅式不同，可分为同⼼绕组和交叠绕组两⼤类型。

’2．变压器的铁⼼常⽤__硅钢⽚_____叠装⽽成，因线圈位置不同，可分为___芯式____和__壳式___两⼤类。

3．⽓体继电器装在____油枕___ 与___油箱____之间的管道中，当变压器发⽣故障时，⽓体继电器就会过热⽽使油分解产⽣⽓体。

4．绝缘套管穿过___油箱盖____，将油箱中变压器绕组的___输⼊、输出线____从箱内引到箱外与__电⽹_____相接。

5．绝缘套管由外部的__瓷套_____和中间的___导电杆____组成。

对它的要求主要是____绝缘性能___和____密封性能___要好。
