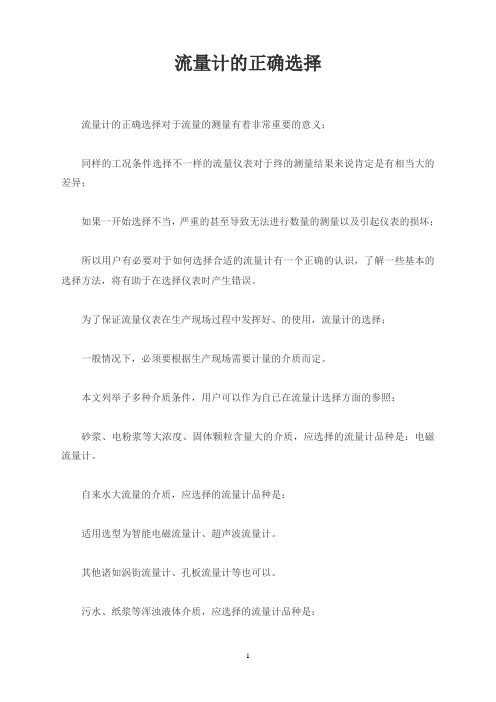

流量计的正确选择流量计的正确选择对于流量的测量有着非常重要的意义；同样的工况条件选择不一样的流量仪表对于终的测量结果来说肯定是有相当大的差异；如果一开始选择不当，严重的甚至导致无法进行数量的测量以及引起仪表的损坏；所以用户有必要对于如何选择合适的流量计有一个正确的认识，了解一些基本的选择方法，将有助于在选择仪表时产生错误。

为了保证流量仪表在生产现场过程中发挥好、的使用，流量计的选择；一般情况下，必须要根据生产现场需要计量的介质而定。

本文列举子多种介质条件，用户可以作为自已在流量计选择方面的参照：砂浆、电粉浆等大浓度、固体颗粒含量大的介质，应选择的流量计品种是：电磁流量计。

自来水大流量的介质，应选择的流量计品种是：适用选型为智能电磁流量计、超声波流量计。

其他诸如涡街流量计、孔板流量计等也可以。

污水、纸浆等浑浊液体介质，应选择的流量计品种是：超声波流量计及智能电磁流量计。

但在选用电磁流量计时要考虑液体中不含较多空气或气泡。

石油、柴油等油品介质，应选择的流量计品种是：超声波流量计。

气体介质，应选择的流量计品种是：1、超声波气体流量计。

2、涡街流量计。

如气体温度超过300℃,可选气压式流量计。

带有较多气泡的液体介质，应选择的流量计品种是：超声波流量计，使用该类型的流量计测量带有气泡的流体，效果十分好。

纯净水、除盐水等电导率低的介质，应选择的流量计品种是：超声波流量计非常适合测量这类流体。

酸、碱液等强腐蚀性介质，应选择的流量计品种是：1、抗酸碱内衬的电磁流量计。

2、外夹式超声波流量计。

流量计。

如何选择流量计要正确选择适合的流量仪表并不容易，不仅要熟悉流量仪表和生产过程流体特性这两方面的技术，还要考虑经济因素，归纳起来有五个方面因素，即性能要求，流体特性、安装要求、环境条件和费用。

一、性能要求和仪表规范方向的考虑选择仪表在性能要求上考虑的内容有：瞬时流量还是总量（累计流量）、精确度、重复性、线性度、流量范围和范围度、压力损失、输出信号特性和响应时间等。

不同测量对象有各自测量目的，在仪表性能方面有其不同侧重点。

1、测量流量还是总量使用对象测量的目的有两类，即测量流量和计量总量。

管道连续配比生产或过程控制使用场所主要测量瞬时流量；灌装容器批量生产以及商贸核算、储运分配等使用场所大部分只要取得总量或辅以流量。

两种不同功能要求，再选择测量方法上就有不同侧重点。

有些仪表如容积式流量计、涡轮流量计等，测量原理上就以机械技术或脉冲频率输出，直接得到总量，因此具有较高精确度，适用于计量总量。

电磁流量计、超声流量计、节流式流量计等仪表原理上是以测量流体流速推导出流量，响应快，适用于过程控制，但装有积算功能环节后也可获得总量。

涡街流量计具有上者优点，但其抗震、抗干扰性能差，不适用于过程控制而适用于计量总量。

2、精确度整体的测量精确度要求多少？在某一特定流量下使用，还是在某--流量范围内使用？在什么测量范围内保持上述精确度？所选仪表的精确度能保持多久？是否易于重新校验？是否要（或能）现场在线核对仪表精确度？这些问题必须细致地考虑。

如不是单纯计量总量，而是应用在流量控制系统中，则检测仪表精确度的确定要在整个系统控制精确度要求下进行，因为整个系统不仅有流量检测的误差，还包含有信号传输、控制调节、操作执行等环节的误差和各种影响因素，如操作执行环节往往有2%左右的回差，对测量仪表确定过高的精确度（比如说0.5级）是不合理和不经济的。

就流量仪表本身而言，检测元件（或传感器）和转换/显示仪表之间只精确度亦应适当确定，如未经实流标定均速管、楔形管、弯管等差压装置误差在1%~5%之间，选用高精度差压计与之相配也就没有意义了。

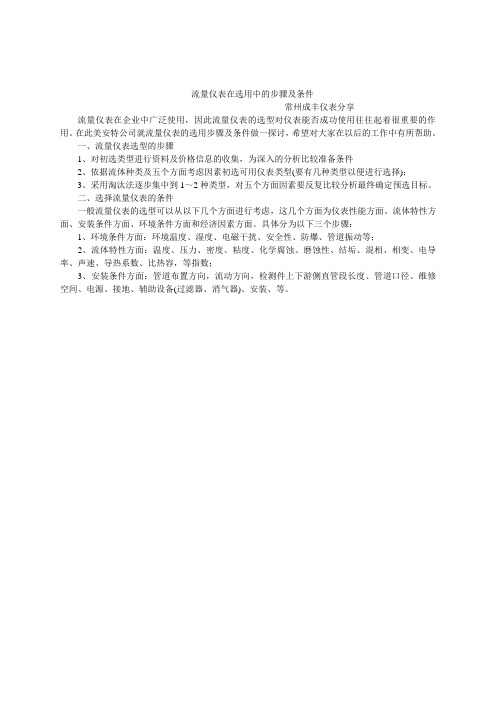

流量仪表在选用中的步骤及条件
-----常州成丰仪表分享
流量仪表在企业中广泛使用，因此流量仪表的选型对仪表能否成功使用往往起着很重要的作用。

在此美安特公司就流量仪表的选用步骤及条件做一探讨，希望对大家在以后的工作中有所帮助。

一、流量仪表选型的步骤
1、对初选类型进行资料及价格信息的收集，为深入的分析比较准备条件
2、依据流体种类及五个方面考虑因素初选可用仪表类型(要有几种类型以便进行选择)；
3、采用淘汰法逐步集中到1～2种类型，对五个方面因素要反复比较分析最终确定预选目标。

二、选择流量仪表的条件
一般流量仪表的选型可以从以下几个方面进行考虑，这几个方面为仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。

具体分为以下三个步骤：
1、环境条件方面：环境温度、湿度、电磁干扰、安全性、防爆、管道振动等；
2、流体特性方面：温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容，等指数；
3、安装条件方面：管道布置方向，流动方向，检测件上下游侧直管段长度、管道口径、维修空间、电源、接地、辅助设备(过滤器、消气器)、安装、等。

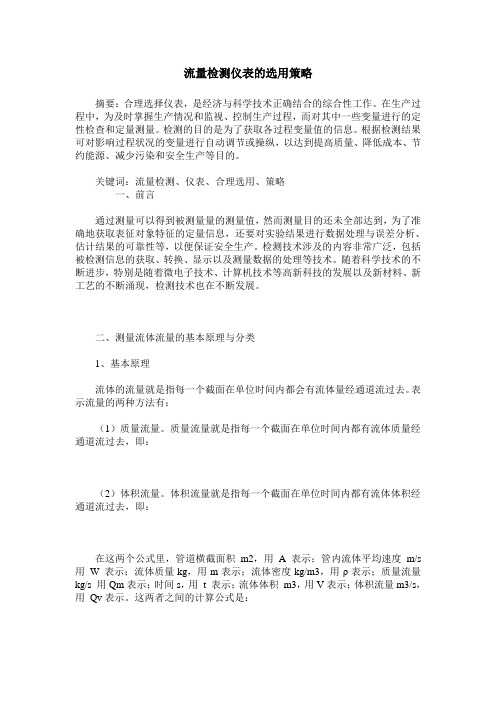

流量检测仪表的选用策略摘要：合理选择仪表，是经济与科学技术正确结合的综合性工作。

在生产过程中，为及时掌握生产情况和监视、控制生产过程，而对其中一些变量进行的定性检查和定量测量。

检测的目的是为了获取各过程变量值的信息。

根据检测结果可对影响过程状况的变量进行自动调节或操纵，以达到提高质量、降低成本、节约能源、减少污染和安全生产等目的。

关键词：流量检测、仪表、合理选用、策略一、前言通过测量可以得到被测量量的测量值，然而测量目的还未全部达到，为了准确地获取表征对象特征的定量信息，还要对实验结果进行数据处理与误差分析、估计结果的可靠性等，以便保证安全生产。

检测技术涉及的内容非常广泛，包括被检测信息的获取、转换、显示以及测量数据的处理等技术。

随着科学技术的不断进步，特别是随着微电子技术、计算机技术等高新科技的发展以及新材料、新工艺的不断涌现，检测技术也在不断发展。

二、测量流体流量的基本原理与分类1、基本原理流体的流量就是指每一个截面在单位时间内都会有流体量经通道流过去。

表示流量的两种方法有：（1）质量流量。

质量流量就是指每一个截面在单位时间内都有流体质量经通道流过去，即：（2）体积流量。

体积流量就是指每一个截面在单位时间内都有流体体积经通道流过去，即：在这两个公式里，管道横截面积m2，用A表示；管内流体平均速度m/s 用W 表示；流体质量kg，用m表示；流体密度kg/m3，用ρ表示；质量流量kg/s 用Qm表示；时间s，用t 表示；流体体积m3，用V表示；体积流量m3/s，用Qv表示。

这两者之间的计算公式是：流量合计为：2、流体流量仪表的分类如图 1 所示，容积式、速度式、差压式是划分流体流量仪表的三大类。

图 1 流量仪表的分类形式三、压头或差压流量计简介最常用的流量检测设备有压头或差压仪表,它们包括孔板、文丘利管、喷嘴、堰、水道和许多其它装置。

对于上述任何一种差压型仪表,若精确度是主要的话,那么最大与最小流量比应该不大于3:l或最大不超过3.5:1。

一、自动化仪表选型的一般原则检测仪表（元件）及控制阀选型的一般原则如下：1.工艺过程的条件工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。

2.操作上的重要性各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。

一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生产或安全的变量，宜设报警。

3.经济性和统一性仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能／价格比。

为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。

尽量选用同一系列、同一规格型号及同一生产厂家的产品。

4.仪表的使用和供应情况选用的仪表应是较为成熟的产品，经现场使用证明性能可靠的；同时要注意到选用的仪表应当是货源供应充沛，不会影响工程的施工进度。

流量仪表的选型<一>一般原则1刻度选择仪表刻度宜符合仪表刻度模数的要求，当刻度读数不是整数时，为读数换算方便，也可按整数选用。

（1）方根刻度范围•最大流量不超过满刻度的95％；•正常流量为满刻度的70％～85％；•最小流量不小于满刻度的30％。

（2）线性刻度范围•最大流量不超过满刻度的90％；•正常流量为满刻度的50％～70％；•最小流量不小于满刻度的10％。

2仪表精确度用作能源计量的流量计，应符合《企业能源计量器具配备和管理通则（试行）》的规定。

（1）用于燃料进出厂结算的计量，±0.1％；（2）用于车间班组、工艺过程的技术经济分析的计量，±0.5％～2％；（3）用于工业及民用水的计量，±2.5％；（4）用于包括过热蒸汽和饱和蒸汽的蒸汽计量，±2.5％；（5）用于天然气、瓦斯及家用煤气的计量，±2.0％；（6）用于重点用能设备及工艺过程控制的油的计量，±1.5％；（7）用于工艺过程控制的其它含能工质（如压缩空气、氧、氮、氢、水等）的计量，±2％。

流量计选型原则及优缺点分析流量计是测量液体或气体在单位时间内通过管道的体积或质量的仪器。

在工业生产和实验室研究中，流量计具有重要的作用。

选型合适的流量计可以确保准确测量流体的流量，提高生产效率和质量。

选择合适的流量计需要考虑多个因素，下面是一些常见的选型原则及其优缺点分析。

1.流量范围：流量范围是选型流量计的首要考虑因素之一、流量计需要能够覆盖实际流量的范围，以确保准确性和可靠性。

然而，不同流量计的测量范围不同，有些适用于低流量，而有些适用于高流量。

因此，在选择流量计时，应根据实际需求选择合适的流量范围，以避免测量范围太大或太小，导致测量不准确或无法测量。

2.流体性质：流体性质是另一个需要考虑的重要因素。

流体的物理和化学性质会对流量计的选择产生影响。

一些流量计对特定的液体或气体具有特殊的适应性，而另一些则适用于多种类型的流体。

此外，流体的温度、压力、粘度等因素也需要考虑。

因此，选择流量计时，需要了解流体的性质，以确定流体与流量计是否兼容。

3.测量精度：测量精度是流量计的一个关键指标。

不同类型的流量计具有不同的测量精度。

有些流量计具有较高的精度，适用于对流量要求较高的场合，而有些则具有较低的精度，适用于对流量要求不那么严格的场合。

因此，选择流量计时，需要根据实际需要确定所需的测量精度，以避免测量误差过大或过小。

4.安装和维护便捷性：安装和维护便捷性也是选型流量计时需要考虑的因素之一、一些流量计需要在管道中进行安装，而另一些则可以外部安装。

此外，一些流量计需要经常维护和校准，而另一些则可以长时间使用而不需要维护。

因此，选择流量计时，需要考虑它们的安装和维护便捷性，以降低使用成本和提高效率。

5.价位：流量计的价格因品牌和型号而异。

有些流量计价格低廉，适用于低预算项目，而有些则价格昂贵，适用于高端应用。

因此，选择流量计时，需要根据实际预算确定合理的价格范围，并在质量和性能之间做出权衡。

综上所述，选型流量计需要考虑多个因素，包括流量范围、流体性质、测量精度、安装和维护便捷性以及价格等。

电磁流量计是依托规范的制造体系而开发的，其先进的设计理念保证了产品的高精度和高可靠性，与老式电磁流量计相比，其拥有测量精度高，可靠性强，稳定性好，功能齐全，使用寿命长等优点。

电磁流量计对于参数的选择是非常关键的，可以通过三点来简单说明：
1、温度和压力的选择
电磁流量计能测量的流体压力与温度是有一定限制的。

选用时，使用压力必须低于该流量计规定的工作压力。

目前，国内生产的电磁流量计的工作压力规格为：小于50mm 口径，工作压力为1．6MPa；900mm口径，工作压力为1MPa；大于1000mm口径，工作压力为0．6MPa。

电磁流量计的工作温度取决于所用的衬里材料，一般为5—70℃。

如做特殊处理，可以超过上述范围，如天津自动化仪表三厂生产的耐磨耐腐蚀电磁流量计。

变送器允许被测介质温度为—40一十130℃。

2、口径与量程的选择
变送器口径通常选用与管道系统相同的口径。

如果管道系统有待设计，则可根据流量范围和流速来选择口径。

对于电磁流量计来说，流速以2—4m／s较为适宜。

在特殊情况下，如液体中带有固体颗粒，考虑到磨损的情况，可选常用流速≤3m／s，对于易附管理的流体。

可选用流速≥2m／s。

变送器的量程可以根据两条原则来选择：一是仪表满量程大于预计的最大流量值；二是正常流量大于仪表满量程的50％，以保证一定的测量精度。

3、内衬材料与电极树料的选择
变送器的内衬材料及电极材料必须根据介质的物理化学性质来正确选择，否则仪表会由于衬里和电极的腐蚀而很快损坏，而且腐蚀性很强的介质一旦泄漏容易引起事故因此，必须根据生产过程中的具体测量介质，慎重地选择电极与衬里的材料。

流量计是在工业上不可或缺的仪表之一，玻璃转子流量计、金属管转子流量计、电磁流量计等等。

目前流量仪表的品种越来越多了，对于选型也要求越来越准确。

在流量计行业中，有一些常用的术语，本文就主要针对这些术语做一些介绍。

1.流量范围流量计的流量范围是指流量计在正常使用条件下，测量误差不超过允许值的最大至最小流量范围。

最大与最小流量值的之差被称为流量量程。

最大流量与最小流量的比值通常称作流量计的量程比.2.额定流量流量计在规定性能或最佳性能时的流量值，称为该流量计的额定流量。

3.流量系数流量计的流量系数表示通过流量计的实际流量与理论流量的比值。

一般来说，它的影响因素比较复杂，很难由理论分析得到，只能通过实验确定。

4.仪表系数流量计的仪表系数表示通过流量计的单位体积流量所对应的信号脉冲数.它是脉冲信号输出类型流量计的一个重要参数，同时也是这类流量计的一次测公元件与显示仪表相互联系的依据。

5.流量计特性曲线流量计特性曲线是反映随流量变化流量计性能变化的曲线.特性曲线较常用两种不同表示形式:一种是表示流量计的某种特性(通常是流量系数或仪表系数，也有的是某一与流量有关的输出量)与流量q或雷诺数Re的关系;另一种是表示流量计测量误差随流量q或雷诺数Re变化的关系，这种特性曲线一般称为流量计的误差特性曲线.流量计的特性曲线可以通过对流量计进行理论分析而得到，而更为准确可靠是对流量计进行检定得到，即在整个流量计的流量范围上进行一系列的实拉得到。

6.重复性流量计的重复性表示用该流量计连续多次测量同一流量时给出相同结果的能力.需要注意的是不要把重复性与准确度两者混淆起来，准确度表示流最计测量值接近真值的能力.一台流量计的重复性不好，自然其准确度无从谈起，但重复性好的流量计也有可能给出相同的不准确测量结果。

7.线性流量计的线性是表示在整个流量范围上的特性曲线偏离最佳拟合直线程度的量度，有时用非线性误差表示.。

流量仪表选择一、流量计分类按原理分：力学：差压式、浮子式、靶式、涡街等；声学：超声波电学：电磁流量计等二、选型步骤：1。

依据流体种类及仪表性能、流体特性、安装条件、环境条件、经济因素五个方面初选可用仪表类型；2。

依据用户要求逐步淘汰，余下仪表类型排出次序；3。

按五个方面因素再次仔细评比，最后淘汰至一种仪表类型。

3.1 差压式流量计差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

差压式流量计由一次装置(检测件)和二次装置(差压转换和流量显示仪表)组成。

通常以检测件形式对差压式流量计分类,如孔板流量计、文丘里流量计、均速管流量计等。

分类：1。

按产生差压的作用原理分：节流式、水力阻力式、离心式、动压头式、动压增益式、射流式；2。

按结构形式分：标准孔板、标准喷嘴、经典文丘里管、文丘里喷嘴、1/4园孔板、锥形孔板等；3。

按用途分：标准节流装置、小管径装置等。

3.1.1孔板流量计具有测量精度高，安装方便，使用范围广、造价低等特点。

广泛应用于各种介质的流量测量。

公称通径 DN15~DN3000（mm）适用介质各种液体,气体,饱和蒸汽,过热蒸汽孔板流量计测量原理：当充满管道的流体流经孔板时，将产生局部收缩，流束集中，流速增加，静压力降低，于是在孔板前后产生一个静压力差，该压力差与流量存在着一定的函数关系，流量越大，压力差就越大。

通过导压管将差压信号传递给差压变送器，转换成4～20mA.DC标准信号，经流量显示仪，便显示出管道内的瞬时和累积流量。

长颈喷嘴主要应用于电力行业高压或高温高压的场合，装机容量在50MW以上的主蒸汽、主给水或减温水等均采用此典型设计型式，它具有压力损小、寿命长等特点。

文丘里喷嘴文丘里喷嘴的压力损失比较小，它的长度比文丘里管短。

文丘里喷嘴主要用于大口径、低静压，现场直管段距离很短的气体流量测量。

材料喷嘴材料：1Cr18Ni9Ti管道材料：20 号钢、12Cr1MoV10CrMo910材料及说明喷嘴：铸铁喉部：卷板，3 号钢出口锥管：卷板，3 号阿牛巴阿牛巴流量计（又称笛形均速管流量计）是根据皮托管测速原理发展起来的一种新型差压流量检测元件。
