磁翻板液位计的放空阀和排污阀作用--成丰仪表

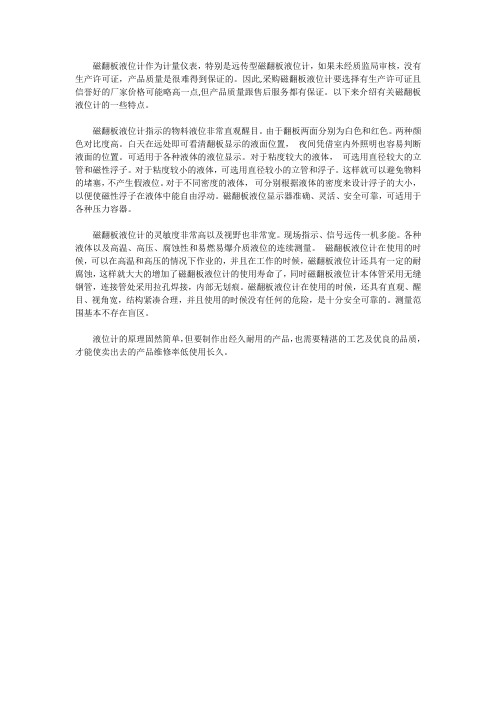

磁翻板液位计作为计量仪表，特别是远传型磁翻板液位计，如果未经质监局审核，没有生产许可证，产品质量是很难得到保证的。

因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家价格可能略高一点,但产品质量跟售后服务都有保证。

以下来介绍有关磁翻板液位计的一些特点。

磁翻板液位计指示的物料液位非常直观醒目。

由于翻板两面分别为白色和红色。

两种颜色对比度高。

白天在远处即可看清翻板显示的液面位置，夜间凭借室内外照明也容易判断液面的位置。

可适用于各种液体的液位显示。

对于粘度较大的液体，可选用直径较大的立管和磁性浮子。

对于粘度较小的液体，可选用直径较小的立管和浮子。

这样就可以避免物料的堵塞，不产生假液位。

对于不同密度的液体，可分别根据液体的密度来设计浮子的大小，以便使磁性浮子在液体中能自由浮动。

磁翻板液位显示器准确、灵活、安全可靠，可适用于各种压力容器。

磁翻板液位计的灵敏度非常高以及视野也非常宽。

现场指示、信号远传一机多能。

各种液体以及高温、高压、腐蚀性和易燃易爆介质液位的连续测量。

磁翻板液位计在使用的时候，可以在高温和高压的情况下作业的，并且在工作的时候，磁翻板液位计还具有一定的耐腐蚀，这样就大大的增加了磁翻板液位计的使用寿命了，同时磁翻板液位计本体管采用无缝钢管，连接管处采用拉孔焊接，内部无划痕。

磁翻板液位计在使用的时候，还具有直观、醒目、视角宽，结构紧凑合理，并且使用的时候没有任何的危险，是十分安全可靠的。

测量范围基本不存在盲区。

液位计的原理固然简单，但要制作出经久耐用的产品，也需要精湛的工艺及优良的品质，才能使卖出去的产品维修率低使用长久。

磁翻板液位计的原理及应用作者：魏周晖潘子豪董入山来源：《中国化工贸易·下旬刊》2018年第11期摘要：磁翻板液位计是数字化增压站的标准配置之一，通过磁翻板液位计能够有效的监控缓冲罐的运行情况，为起停泵操作提供重要依据。

该设备具有性价比高且稳定性强的特点。

关键词：磁翻板液位计;原理;应用1 磁翻板液位计的特点及参数磁性浮子式液位计（磁翻板液位计））是根据工业现场需求充分运用我公司在传感器信号处理、数学建模、信息运算和智能通讯方面的技术积累而研发的高科技智能液位计。

该液位计是结合磁致伸缩原理和磁耦合作用，制造的可以精确测量容罐液面、界面的位置。

供电方式灵活，接线方法多种且极为方便，可满足各种测量、控制、检测的要求;该传感器性能高，寿命长，有良好的环境适应性、可靠性和稳定性，安装简单，广泛使用于油田生产中。

适用于各种恶劣工业现场环境下，众多优点集于一身：显示直观醒目;测量范围大，不受贮槽高度限制;耐高温低温;耐腐蚀;耐摩擦;耐高压;抗粉尘;不怕蒸汽;不怕堵塞;可带料安装，调试，无需停车;无机械滑动部分，无卡死现象;防雷击，抗干扰;防爆设计，用于易燃易爆场所;智能化实时自校正，测量准确，稳定，可靠;使用寿命长，经久耐用免维护，提高工程质量，增加生产效率。

按照安装部位分为侧装和顶装。

1.1 侧装不锈钢磁性浮子式液位计测量范围：根据用户要求（单根最长6000mm）;测量精度：±10mm;介质压力：真空、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa;介质温度：-40℃～400℃（介质不凝结固化）;介质粘度：≤10-4 m2/S;介质密度：≥0.5g/cm3;管体材质：标准304不锈钢（可选其他）;安装法兰：标准DN20、DN25，可根据用户要求定制;排污：1/2”丝堵或阀门。

1.2 顶装磁性浮子式液位计测量范围：根据用户要求（最长4000mm）;测量精度：±10mm;介质压力：真空、0.6MPa、1.0MPa、1.6MPa;介质温度：-40℃～400℃（介质不凝结固化）;介质粘度：≤10-4 m2/S;介质密度：≥0.7g/cm3;管体材质：标准304不锈钢（可选其他）;安装法兰：标准DN80、DN100，量程越大法兰越大;放气：无或1/2”丝堵或阀门。

磁翻板液位计测量空气液位的方法
磁翻板液位计是一种常见的液位测量仪器，其测量原理基于浮力平衡原理。

在测量空气液位时，需要特别注意一些方法。

首先，需要将磁翻板液位计的浮子清洗干净，避免测量误差。

然后，将磁翻板液位计安装在储罐或容器上，并调整液位计的位置，使其垂直于液面。

接下来，打开液位计上的阀门或放空装置，使其内部与外部环境压力相等。

然后，将空气吹入液位计中，使其内部压力升高，导致浮子上升，直至触发翻板。

此时，记录下翻板触发时的液位高度，即为空气液位。

如果需要连续监测液位变化，可以使用自动记录仪器或设置报警装置。

需要注意的是，磁翻板液位计的测量精度受到气体压力、温度、密度等因素的影响，因此在测量过程中需要对这些因素进行校准或考虑其影响。

同时，液位计的保养和维护也至关重要，以确保其正常工作和准确测量。

- 1 -。

液位计是工业生产中常用的一种仪表，用于测量和监控各种容器中的液位高度。

根据不同的原理，液位计可以分为许多不同的类型，其中主流的液位计包括浮球式、压力式、毛细管式、超声波式等。

本文将重点介绍这些主流液位计的工作原理及其特点，希望能为读者提供有价值的信息和参考。

1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。

原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。

2、浮球液位计原理：浮球液位计结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。

也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

3、钢带液位计原理：它是利用力学平衡原理设计制作的。

当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。

液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。

4、雷达液位计原理：雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

5、磁致伸缩液位计原理：磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。

在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。

磁翻版液位计工作原理
磁翻版液位计是一种常用的液位检测仪器，它通过磁翻的原理来实现液位的测量。

其工作原理如下：
1. 磁翻板：磁翻版液位计由一个浮子和一个带有磁性材料的翻板组成。

浮子上装有一个磁铁，在液位变化时可以上下移动。

液位上升时，浮子上升，翻板也翻转。

液位下降时，浮子下降，翻板复位。

2. 磁性材料：翻板上的磁性材料可以产生磁场，当翻板翻转时，磁场的方向也发生改变。

翻板上方和下方分别有一个磁场传感器，可测量磁场的方向。

翻板翻转时，磁场的方向就会在传感器之间发生变化。

3. 传感器：磁翻版液位计采用磁场传感器来检测翻板的翻转情况。

当磁场的方向发生变化时，传感器会输出一个电信号。

4. 信号处理：液位计还包括一个信号处理模块，用于接收传感器的电信号并将其转换为相应的液位信号。

处理模块可以将磁场方向变化所对应的液位信息显示在液晶屏上或输出到控制系统。

5. 工作原理：当液位上升时，浮子上升，翻板翻转，磁场的方向发生变化，传感器输出一个电信号。

根据信号处理模块的设定，这个信号被转换为液位上升的信号，并通过液晶屏或控制系统进行显示。

当液位下降时，浮子下降，翻板复位，磁场的方向再次发生变化，传感器输出一个不同的电信号。

信号处理
模块将这个信号转换为液位下降的信号。

磁翻版液位计通过磁翻的原理来测量液位变化，具有结构简单、可靠性高、精度较高的特点，被广泛应用于各种液位监测场合。

磁翻板远传液位计工作原理一、磁翻板远传液位计的概述磁翻板远传液位计是一种常用于工业生产领域的液位测量仪器。

它通过利用磁翻板原理来测量液体的液位高度，可以将液位信号传回控制室进行远程监控和控制。

在本节中，我们将介绍磁翻板远传液位计的基本工作原理及其应用。

二、磁翻板远传液位计的原理及构造磁翻板远传液位计主要由测量杆、磁翻板、磁翻板承载杆和传感器组成。

其中，测量杆与被测液位垂直安装，磁翻板贴在测量杆上，通过磁翻板承载杆与测量杆连接。

磁翻板上安装有多个磁性杆，这些杆根据液位的高低进行翻转。

传感器位于磁翻板的底部，用于检测磁翻板的状态。

三、磁翻板远传液位计的工作原理磁翻板远传液位计的工作原理基于磁翻板的翻动，磁性杆的磁性以及传感器的检测。

当液位上升到磁翻板下方时，磁性杆会由于液体的浮力而受到向上的推力，从而使磁翻板翻转。

传感器能够检测到磁翻板的状态，并将信号传回控制室。

通过测量液位时磁翻板的翻转角度，可以计算出液位的高度。

四、磁翻板远传液位计的优势及应用磁翻板远传液位计具有以下优势： 1. 精度高：磁翻板远传液位计的测量精度非常高，能够满足工业生产中对液位测量的要求。

2. 可靠性好：磁翻板远传液位计采用简单可靠的机械结构，具有较长的使用寿命和稳定的性能。

3. 远程监控：磁翻板远传液位计的信号可以通过无线或有线方式传输到控制室，实现远程监控和控制。

磁翻板远传液位计在工业生产中有广泛的应用，例如： - 石油化工行业：用于储罐的液位监测，确保储罐内液体的安全运输和储存。

- 化学工业：用于反应釜和储罐的液位控制，确保生产过程的稳定性和安全性。

- 电力行业：用于锅炉和冷却塔的液位测量，确保供热系统和冷却系统的正常运行。

五、磁翻板远传液位计的安装和维护磁翻板远传液位计的安装需要注意以下几点： 1. 安装位置：应选择在易于观察液位并方便维护的位置进行安装。

2. 安装角度：液位计与被测液位垂直安装，并且磁翻板应处于水平位置。

KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。

可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。

该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。

全过程测量无盲区，显示醒目、读数直观，且测量范围大。

特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。

因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。

由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。

基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。

KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。

二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。

2)指示新颖，读数直观、醒目。

可根据用户方便改变观察角度。

3)测量范围大，不受储罐高度限制。

4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。

5)耐高温，可采用不褪色陶瓷翻柱。

6)结构简单，安装方便，维护费低。

三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。

侧装磁翻板液位计的原理和特点侧装磁翻板液位计主要由浮筒、浮子、翻片、排污阀等部件组成，广泛应用于高温、高压、防爆、防腐等场合的各类容器中，实现对液位的实时测量和就地显示，与干簧管远传变送器相配合还可实现远传显示与控制，与液位报警或磁开关相配合，可实现液位或界位的上下限报警和控制。

那么，侧装磁翻板液位计的工作原理和特点是怎样的呢？一、侧装磁翻板液位计的原理侧装磁翻板液位计是基于连通器、浮力和磁性耦合原理实现对液位的实时测量的。

其主要利用浮筒内磁性浮子随被测液面的升高或降低，通过磁场的吸引力，使浮筒外部显示器上的双色翻片随之翻转，从而实现显示被测液面位置的目的。

一般地，液体部分用红色磁翻片来指示，无液或汽体部分用白色磁翻片来指示，当然也可选择白色表示液体部分，红色表示无液或汽体部分。

计为磁翻板液位计二、侧装磁翻板液位计的特点侧装磁翻板液位计在工业生产中应用广泛，是由其特点所决定的。

大多数磁翻板液位计都能够实现高密封、防泄漏以及在高温、高压、高粘度、强腐蚀性条件下安全可靠地进行液位测量，且具有全过程测量无盲区、显示醒目、读数直观、测量范围大等特点和优点。

计为侧装磁翻板液位计除具有上述共有的特点外，还具有自己独特的特点和优势：1、计为侧装磁翻板液位计的显示器面板和翻片独家采用加宽设计，使可视距离和可视角度大大增加；2、计为侧装磁翻板液位计的标尺刻度和数字更加粗大清晰，方便读数的同时，也使外形颇为美观大气。

3、计为侧装磁翻板液位计独特的显示面板端盖设计和玻璃封胶工艺，使整机防护等级达到IP66/IP67。

极强的密封性，使仪表更为稳定和可靠，应用范围更为广泛。

4、与磁翻板液位计相配套的SW-11磁开关和Reed-11干簧管远传变送器，双双通过隔爆和本安双重防爆认证。

主要分为标准型侧装磁翻板液位计、经济型侧装磁翻板液位计、内衬型侧装磁翻板液位计和塑料型侧装磁翻板液位计，具体请参见计为磁翻板液位计。

HL1077系列磁翻板液位计使用说明书天津恒立远大仪表股份有限公司一、用途、特点及标记方法1、用途、特点：HL1077系列磁效应液位计适用于测量石油、化工和其它工业部门的有压容器或开口容器内易燃、易爆、有毒等液体介质的液位高度。

既能就地直接双色显示液位，也可附加液位上、下限位报警器和控制器。

实现对锅炉给水的自动化控制、报警和连锁功能。

还可以与HLR 型传感器组合，实现远传数模显示和输出4-20mA标准信号。

该产品结构简单、牢固、安全，可靠，显示醒目、直观、安装方便，使用寿命长，维护方便，接触介质部位件采用防腐材料(ICr18ni9Tl)，磁翻转显示器与介质隔离, 具有连续显示效果，可视距离远和角度范围宽。

2、标记方法：HL1077-C 型侧装式磁翻板液位计HL1077-D 型顶装式磁翻板液位计HL1077-N 型内浮子式磁翻板液位计HL1077-R 型插入式磁翻板液位计二、工作原理在与容器连接的连管内，浮子随液面的上升或下降，由于磁耦合作用,使双色显示器同步显示液位的高低变化。

一般红色直接表示液位的高度值。

见图1三、规格及技术数据：1、测量范围：普通型：500-6000mm(任选)：锅炉专用型：300、330、440、500、600、1000mm。

2、测量精度：±2.5mm。

3、额定工作介质温度：-70~400℃4、工作压力：PN1.6、2.5、4.0、6.4、10.0、16.0MPa5、介质密度：≥0.45g/cm36、介质密度差：≤0.15g/cm37、介质粘度：≤10-m2/s8、水位跟随速度：300mm/min四、安装方法及尺寸：L为仪表量程，即上下接管中心孔距，为500-6000mm(＞6000mm 协商)。

法兰尺寸见图2。

当PN为.6MPa，DN25时，按GB9119.4-88或JB82-59，当为PN4.0以上时，按GB9123、19-88或JB82-59凸面法兰。

顶装型法兰：见图3所示。
