第二篇流量检测仪表本篇所述流量检测仪表是指与标准节流装置(孔板、喷嘴、长径喷嘴)配套使用的差压式流量测量仪表.第一章标准节流装置1 标志及随机文件1.1标志节流装置或传感器的明显部位应有流向标志。

铭牌上注明制造厂名，产品名称及型号，制造日期和编号，公称通径，工作压力，节流件孔径1.2 随机文件节流装置或传感器应有设计计算书及使用说明书。

2标准孔板检查项目与质量要求孔板的形状如图1所示。

孔板的取压方式有角接取压、法兰取压及D-D/2取压三种。

2.1孔板上游端面A的平面度应小于0.5%。

2.2 孔板上游端面A及开孔圆筒形e面的表面粗糙度Ra应满足Ra≤10-4. d。

2.3 边缘G、H和I2.3.1 上游边缘G无卷边和毛刺,亦无肉眼可见的异常。

2.3.2 边缘应是尖锐的其园弧半径r K不得超过±0.0004d。

2.3.3 下游边缘H和I不允许有明显缺陷。

2.4 厚度E及开孔圆筒形e2.4.1 e在(0.005～0.02)D之间,任意位置上测得的e值之差不得超过±0.001D。

2.4.2 厚度E 在e ～0.05D之间(当D=50mm时，E可以等于3.2mm)。

任意位置上测得的E值之差不得超过±0.001D。

2.5 节流孔直径d2.5.1 d≥12.5 mm2.5.2 任意一个直径与直径平均值之差不大于直径平均值的±0.05%。

2.6 出口斜角φ斜角φ在(30～60)°之间。

3 标准喷嘴检查项目与质量要求标准喷嘴也称ISA1932喷嘴，其形状如图2所示。

喷嘴在管道内的部分是圆的，喷嘴是由圆弧形的收缩部分和圆筒形喉部组成。

标准喷嘴采用角接取压法。

图2 标准喷嘴3.1 上游侧端面A及喉部E的表面粗糙度Ra≤10-4. d。

3.2 入口收缩段的廓形在垂直于入口收缩段轴线的同一平面上，任意两个直径之差不超过平均直径的±0.1%。

3.3 喉部E的直径d3.3.1喉部长度b=0.3d3.3.2喉部是圆筒形,横截面上直径d应满足任意一个直径与直径平均值之差不大于直径平均值的±0.05%。

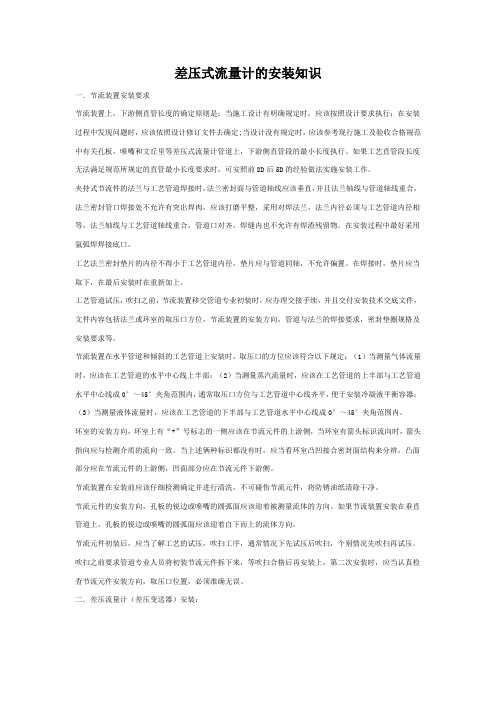

差压式流量计的安装知识一．节流装置安装要求节流装置上，下游侧直管长度的确定原则是：当施工设计有明确规定时，应该按照设计要求执行；在安装过程中发现问题时，应该依照设计修订文件去确定;当设计没有规定时，应该参考现行施工及验收合格规范中有关孔板，喷嘴和文丘里等差压式流量计管道上，下游侧直管段的最小长度执行。

如果工艺直管段长度无法满足规范所规定的直管最小长度要求时，可安照前8D后5D的经验做法实施安装工作。

夹持式节流件的法兰与工艺管道焊接时，法兰密封面与管道轴线应该垂直，并且法兰轴线与管道轴线重合，法兰密封管口焊接处不允许有突出焊肉，应该打磨平整，采用对焊法兰，法兰内径必须与工艺管道内径相等，法兰轴线与工艺管道轴线重合，管道口对齐，焊缝内也不允许有焊渣残留物。

在安装过程中最好采用氩弧焊焊接底口。

工艺法兰密封垫片的内径不得小于工艺管道内径，垫片应与管道同轴，不允许偏置。

在焊接时，垫片应当取下，在最后安装时在重新加上。

工艺管道试压，吹扫之前，节流装置移交管道专业初装时，应办理交接手续，并且交付安装技术交底文件，文件内容包括法兰或环室的取压口方位，节流装置的安装方向，管道与法兰的焊接要求，密封垫圈规格及安装要求等。

节流装置在水平管道和倾斜的工艺管道上安装时，取压口的方位应该符合以下规定：（1）当测量气体流量时，应该在工艺管道的水平中心线上半部；（2）当测量蒸汽流量时，应该在工艺管道的上半部与工艺管道水平中心线成0°～45°夹角范围内，通常取压口方位与工艺管道中心线齐平，便于安装冷凝液平衡容器；（3）当测量液体流量时，应该在工艺管道的下半部与工艺管道水平中心线成0°～45°夹角范围内。

环室的安装方向，环室上有“+”号标志的一侧应该在节流元件的上游侧，当环室有箭头标识流向时，箭头指向应与检测介质的流向一致。

当上述俩种标识都没有时，应当看环室凸凹接合密封面结构来分辨，凸面部分应在节流元件的上游侧，凹面部分应在节流元件下游侧。

标准的节流装置1. 简介节流装置是一种用于控制液体或气体流动的设备，通过降低流体的流速和减少压力波动来实现流量调节和稳定流动。

标准的节流装置是工业领域常用的一种阀门，具有广泛的应用。

2. 工作原理标准的节流装置基于流体的流动原理来实现流量控制。

其工作原理可以简化为两个步骤：1. 限制流动区域：节流装置通过缩小通道的截面积，从而限制了流体的流动。

通常，节流装置的流道会采用特殊设计的形状，以便更好地控制流体流动的速度和方向。

2. 增加流阻：节流装置会引起流体流动过程中的流阻。

当流体通过节流装置时，会产生压力损失，从而降低流速。

这种增加流阻的作用可以通过节流装置的形状和材料的选择来实现。

3. 节流装置的特点标准的节流装置具有一些独特的特点，使其成为流量控制的首选装置：•可控性强：节流装置可以根据需要进行调节，以实现不同的流量要求。

通过改变节流装置的截面积或形状，可以实现精确的流量控制。

•流体稳定性高：标准的节流装置具有稳定流动的特性，可以减少流体流动过程中的压力波动。

这对于某些需要保持流体稳定性的工业应用非常重要。

•耐腐蚀性能好：节流装置通常使用耐腐蚀的材料制造，比如不锈钢、铜等。

这使得它们能够在恶劣的环境条件下长时间使用。

•结构简单、可靠性高：标准的节流装置通常具有简单的结构，易于安装和维护。

其可靠性高，能够长时间稳定工作。

4. 应用场景标准的节流装置在许多工业领域都有广泛的应用，以下是其中的一些常见场景：•流量控制：节流装置可以用于控制液体或气体的流量，例如自来水管道中的节流阀、气体控制系统中的流量控制阀等。

•压力稳定：节流装置可以用于稳定流体流动过程中的压力，例如石油钻井中的井口节流装置、工业加热系统中的节流阀等。

•能量节约：节流装置可以通过减少能量消耗来实现能量节约的目的，例如空调系统中的节流阀、汽车制动系统中的节流装置等。

5. 结论标准的节流装置是一种重要的流量控制装置，具有可控性强、流体稳定性高、耐腐蚀性能好、结构简单可靠等优点。

节流装置、节流组件安装使用说明书上海精普仪表厂节流装置、节流件组件安装使用说明书■概述节流装置是测量流量的差压感受元件。

配合差压变送器以及显示、记录、积算和调节仪表，可用来测量、积算和控制液体、蒸汽和气体的瞬时流量值和累计流量值。

由于结构简单制造方便，安装容易，使用时间长，价格便宜等特点，在流量仪器中应用最广泛，最成熟的一种。

它广泛地应用于石油、冶金、电力和轻工业等工业部门。

● 节流装置由标准节流件，取压装置和符合要求的前、后直管组成。

● 节流组件由节流件、取压装置（包括取压口、引压短管和阀门）、配套法兰组成。

●标准节流件有标准孔板、标准喷嘴、标准文丘里管。

标准孔板按取压形式分：角接取压标准孔板、法兰取压标准孔板、径距取压标准孔板。

标准喷嘴按型式分：ISA1932喷嘴、长颈喷嘴。

标准文丘里管按结构型式分：文丘里喷嘴、粗铸文丘里管、卷板文丘里管，机械加工文丘里管。

●非标准节流件有双重孔板、四分之一圆孔板、圆缺孔板、小口径孔板、偏心孔板等。

●所生产的标准节流装置是按国际标准ISO 5167-1（1991）及国家标准GB/T 2624-93的技术规范进行设计，制造的。

■主要技术指标节流装置：标准孔板流出系数的不确定度δc/C如下：当β≤0.6时，δc/C=±0.6%当0.6<β≤0.75时，δc/C=±β%（β为节流件的直径比）标准喷嘴流出系数的不确定度δc/C如下：当β≤0.6时，δc/C=±0.8%当0.6<β≤0.8时，δc/C=±(2β-0.4)%长颈喷嘴流出系数的不确定度为：δc/C=±2.0%粗铸文丘里管流出系数的不确定度为：δc/C=±0.7%卷板文丘里管流出系数的不确定度为：δc/C=±1.5%机械加文丘里管流出系数的不确定度为：δc/C=±1 %文丘里喷嘴流出系数的不确定度为：δc/C=±(1.2+1.5β4)%■工作原理在充满流体的圆形管道中安装了节流件后，当被测流体流过节流件时，流速将在节流处形成局部收缩，从而使收缩截面内平均流速增加，在节流件的上游侧静压力上升，下游侧静压下降，于是在节流件的上、下游侧产生静压力差△P。
