实验四应用EWB进行电路设计一．实验目的1．了解EWB软件的基本操作2．熟练掌握EWB编辑器各元件仪器库的操作3．熟练掌握EWB编辑器中元件、仪器\仪表、导线等对象的放置方法和属性设置4．熟练掌握用EWB软件进行电路的分析和电路的设计二．实验内容1.在EWB编辑器上画出如图1所示的电路，命名为“你的名字_串联式稳压电路”；2.测量输出电压的调节范围，解释你所看到的现象。
（需在实验报告中回答）3.当电位器调节到中间位置时，测量输出电压。
（需在实验报告中回答）4.用示波器观察输出电压的纹波。
（需在实验报告中回答）(所谓纹波就是一个直流电压中的交流成分。
它是通过交流电压整流、滤波后得来的，由于滤波不干净，就会有剩余的交流成分。
可以用示波器来看。
)5.在EWB界面上画出如图2所示的电路，命名为“你的名字_可变进制计数电路”；6.开关接电源，观察计数规律，记下计数进制，并阐明是如何计数的。
（需在实验报告中回答）7.开关接地，观察计数规律，记下计数进制，并阐明是如何计数的。
（需在实验报告中回答）8.在计数器的进位端连接一个彩灯指示器，观察何时进位。
（需在实验报告中回答）9.在EWB编辑器中连接小电路（图3），体会其他虚拟仪器的使用方法。
10.如果已知表达式Y=A′B′C′，如何用逻辑转换仪得出其真值表？（需在实验报告中回答）11.根据图4所示的电路，生成适用于Protel的网络表文件，并运用Protel99se软件进行相应的PCB板设计。
三．实验步骤：1.按照图1连接电路，将电压表、电流表、双踪示波器正确接入电路中（注意其正、负端），为了示波器显示明确，将A、B两输入端的导线分别设置为红色和蓝色。
按照实验内容2-4进行实验观察与分析。
2.按照图2连接电路，注意数码管的高低位（左高右低）以及芯片的输出端引脚的高低位（字母大的是高位，字母小的是低位）！注意开关的“键值”。
按照实验内容6-8进行实验观察与分析。
3.按照图3连接电路，掌握函数信号发生器和波特图仪的使用。
实验11电路的过渡过程（使用EWB软件）实验任务：利用EWB软件平台观测一节RC电路及二阶电路对方波信号的响应。
（1）调节岀一阶RC电路的三种典型的响应波形Ｕc，并测试波形的关键参数。
（2）测试一阶RC电路的时间常数。
（3）调试出二阶电路的三种典型的响应波形Uc，并测试波形的关键参数实验目的：学习使用EWB软件平台组织实验的基本方法，了解电路的过渡过程现象。
（一）一阶RC电路的实验电路图（1）RC较小时的响应（2）RC增大时的响应（3）RC更大时的响应（二）测试一阶RC电路的时间常数（三）二阶电路的电路图(1)过阻尼响应（2）欠阻尼响应（3）无阻尼响应问题1.对于一个由电阻和电容串联组成的一阶RC电路来讲，当外加周期为T的方波激励时：（1）满足怎样的参数条件（即RC与T的关系），电容电压为近似方波。
当RC<<T T>=100RC时，电容电压波形为近似方波。
（2）满足怎样的参数条件（即RC与T的关系），电容电压为近似三角波（三角波的幅度<=1/输入信号幅度值）。
当RC>>T时电容电压波形为近似三角波。
（3）再怎样的电容电压波形下，能够比较准确地测知一阶电路的时间常数。
当电容波形曲线能够反应响应量从初值到终值（终值为稳态值）的完整过程时，能够比较准确的测知一阶电路的时间常数。
2.对于一个由电阻、电感和电容串联组成的二阶电路来讲，当外加周期为T得方波激励时：（1）满足怎样的参数条件，电容电压出现衰减振荡。
（欠阻尼）1/√RC<R/2L时，欠阻尼，其中，1/√LC=R/2L为临界阻尼，此时电路的过渡过程衰减振荡。
（2）满足怎样的参数条件，电容电压出现等幅振荡。
（无阻尼）R=0时，无阻尼，此时电路将出现等幅振荡。
（3）满足怎样的参数条件，电容电压不出现振荡。
（过阻尼）1/√RC>=R/2L时，过阻尼，此时电路的过渡过程为不出现振荡。
（4）电容电压的振荡幅度与过渡过程进程具有怎样的定性关系。

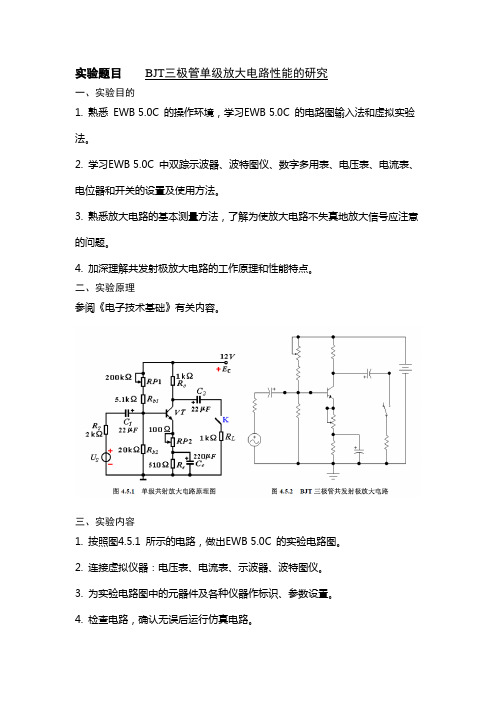

实验题目BJT三极管单级放大电路性能的研究一、实验目的1. 熟悉 EWB 5.0C 的操作环境，学习EWB 5.0C 的电路图输入法和虚拟实验法。
2. 学习EWB 5.0C 中双踪示波器、波特图仪、数字多用表、电压表、电流表、电位器和开关的设置及使用方法。
3. 熟悉放大电路的基本测量方法，了解为使放大电路不失真地放大信号应注意的问题。
4. 加深理解共发射极放大电路的工作原理和性能特点。
二、实验原理参阅《电子技术基础》有关内容。
三、实验内容1. 按照图4.5.1 所示的电路，做出EWB 5.0C 的实验电路图。
2. 连接虚拟仪器：电压表、电流表、示波器、波特图仪。
3. 为实验电路图中的元器件及各种仪器作标识、参数设置。
4. 检查电路，确认无误后运行仿真电路。
5. 作电路的静态分析、动态分析及频率响应，测量并记录有关数据。
四、实验步骤第一部分：BJT 三极管单级放大电路的虚拟实验（一）、创建 EWB 5.0C 实验电路图1. 进入EWB 5.0C 用户操作界面。
2. 按图4.5.1 所示电路，从EWB 5.0C 元器件库选取相应器件，连接EWB 电路，3. 给电路中的全部元器件加标识、器件数值，隐去ID 编号。
4. 对其中的部分器件说明如下：给元器件标识、赋值：双击元器件打开元器件参数设置对话框，进行相应设置。
（二）、接入虚拟仪器仪表在以上电路中，接入虚拟仪器仪表：电压表、电流表、示波器和波特图仪.BJT 三极管单级共射放大器虚拟实验电路虚拟仪器仪表参数及各选项的设置：（1）电压表Mode：“DC”（UB、UO 表测交流输入、输出电压时，设为AC）。
Resistance：“100MΩ”（考虑三极管输入电阻较高，为减小误差应取高内阻）。
Label 选项，四块电压表分别键入：UB、UE、UC、UO。
（2）电流表Mode：“DC”。
Resistance：取默认值“1nΩ”。
Label 选项：两块电流表分别键入：IB、IC。
实验一EWB 电路仿真软件的基本使用1、实验目的
（1）熟悉EWB电路仿真软件的界面菜单环境。
（2）掌握简单的电工电子电路的仿真技能。
2、实验内容
（1）绘制简单的程序流程图
更改有关电源、电感等的
参数为一个合适的值
打开测试开关，进
行检验
双击示波器，观察相应
的波形图
结束
图1-1 程序流程图（2）绘制简单的数字电路逻辑图
图1-2 仿真电路连接图
图1-3 示波器中的波形图
3、实验心得
通过对EWB仿真软件的学习，加深了我对电工学电路的了解，以及增加了我对电工学的兴趣。
同时，也开阔了我们的视野，也让我学会使用电工学的软件，也让我明白：知识的海洋是浩瀚的，是渊博的，是充满神奇的。
总之，我们要想与时俱进，就要不断学习。
河北工业大学实验报告学院：电子信息工程专业：电子科学与技术班级：姓名：学号：实验课程：高频电子线路指导教师：实验名称： EWB电子设计与仿真软件的使用实验时间： 2018 年 4 月 30 日2018年 4月 30日一实验要求1实验目的及实验内容要求1.熟悉 Multism(EWB)电子设计与仿真软件界面。
2．熟悉编辑电子线路原理图的方法与技巧。
3．熟悉选择仪器仪表的方法以及它们的使用方法与技巧。
4．熟悉仿真时如何根据分析结果改变电路参数，从而掌握一边仿真一边优化电路的技巧。
2 实验设备或运行软件平台１．硬件:微机２．软件: Multisim(EWB)二实验内容及过程1 实验设计及分析（或者实验原理）利用Multism(EWB)电子设计与仿真软件建立丙类高频谐振功率放大器电路仿真系统。
熟悉编辑电子线路原理图的方法与技巧、选择仪器仪表的方法以及它们的使用方法与技巧、仿真时如何根据分析结果改变电路参数，从而掌握一边仿真一边优化电路的技巧。
下图为建立的电路及仪器仪表的使用2 实验步骤及实验数据记录一）仿真电路待仿真电路为丙类高频谐振功率放大器。
电路采用选频网络作为负载回路,调节 C 可使回路谐振在输入信号频率上。
二）建立电路仿真系统建立丙类高频谐振功率放大器电路仿真系统（RC 为一个小电阻，为的是观察集电极电流波形）三）电路仿真以完成丙类高频谐振功率放大器电路的调谐为例。
1.VCC=12V，RL=10KΩ，VBB=-1V，输入信号Vi（函数发生器信号）的幅值Vb=10mv，频率f=10.7MHz 时，调节电容C，使输出信号幅值最大，这时回路谐振在输入信号频率上。
基本方法：双击函数发生器信号，进行输入信号Vi 设置；按下仿真开关，电路开始工作，Multisim 界面的状态栏右端出现仿真状态指示；2.双击虚拟仪器，进行仪器设置，获得仿真结果；双击示波器，进行仪器设置（如调节示波器横纵坐标比例尺），可以点击Reverse 按钮将其背景反色；使用两个测量标尺，显示区给出对应时间及该时间的电压波形幅值，也可以用测量标尺测量信号周期。
EWB实验报告一、实验目的EWB（Electronics Workbench）是一款用于电子电路设计与仿真的软件。
本次实验的目的在于熟悉 EWB 软件的操作环境和基本功能，通过设计和仿真电路，深入理解电路原理，掌握电路的分析和调试方法，提高解决实际电路问题的能力。
二、实验设备与软件本次实验使用的计算机配置为：处理器_____，内存_____，操作系统_____。
实验所采用的 EWB 软件版本为_____。
三、实验原理（一）电路基础知识电路由电源、导线、开关、用电器等组成。
电路中有串联、并联和混联等连接方式，不同的连接方式会影响电路中的电流、电压和电阻等参数。
（二）欧姆定律欧姆定律是电学中的基本定律之一，它表明在一段电路中，通过导体的电流与导体两端的电压成正比，与导体的电阻成反比，即 I ＝ U／ R 。
（三）基尔霍夫定律基尔霍夫定律包括电流定律（KCL）和电压定律（KVL）。
KCL 指出在任一时刻，流入一个节点的电流之和等于流出该节点的电流之和；KVL 表明在任一闭合回路中，各段电压的代数和等于零。
四、实验内容（一）简单直流电路的仿真1、设计一个由电源、电阻和电流表组成的简单直流电路。
2、设置电源电压为 5V，电阻值为10Ω ，使用电流表测量电路中的电流。
3、观察并记录电流表的读数，与理论计算值进行比较。
（二）串联电路的仿真1、构建一个由两个电阻串联的电路，电阻值分别为20Ω 和30Ω ，电源电压为 10V 。
2、测量两个电阻两端的电压以及电路中的电流。
3、验证串联电路中电流处处相等，总电压等于各电阻两端电压之和。
（三）并联电路的仿真1、设计一个由两个电阻并联的电路，电阻值分别为15Ω和25Ω ，电源电压为 15V 。
2、测量各支路电流和干路电流，以及两个电阻两端的电压。
3、验证并联电路中各支路电压相等，总电流等于各支路电流之和。
（四）复杂电路的仿真1、构建一个包含多个电源、电阻和电容的复杂电路。
ewb使用实验报告EWB使用实验报告引言在现代社会中，电子商务（Electronic Commerce，简称EWB）已经成为了商业活动的重要组成部分。
本实验旨在通过使用EWB平台，了解其基本功能和操作流程，并分析其对商业发展的影响。
一、EWB平台介绍EWB平台是一种通过互联网进行商业活动的工具。
它提供了在线购物、在线支付、在线客服等功能，使得商家和消费者能够更加便捷地进行交易。
EWB平台的核心是电子商务网站，通过网站的设计和运营，实现商家和消费者之间的连接。
二、EWB平台的基本功能1. 在线购物EWB平台提供了丰富的商品展示和搜索功能，消费者可以通过浏览商品页面、搜索关键词等方式找到自己需要的商品。
同时，平台还提供了商品的详细描述、规格参数、用户评价等信息，方便消费者做出购买决策。
2. 在线支付EWB平台支持多种支付方式，如支付宝、微信支付等。
消费者可以在下单时选择自己方便的支付方式进行付款。
平台还提供了安全的支付环境，保护用户的资金安全。
3. 在线客服EWB平台提供了在线客服功能，消费者可以通过平台上的即时通讯工具与商家进行交流。
这样，消费者可以及时解决遇到的问题，提高购物体验。
三、EWB对商业发展的影响1. 拓宽销售渠道通过EWB平台，商家可以将商品推广到全国乃至全球范围内，不再受限于传统实体店的地域限制。
这样，商家可以拓宽销售渠道，吸引更多的潜在客户。
2. 降低交易成本相比传统的实体店，EWB平台的运营成本更低。
商家不需要支付高昂的租金、人员工资等费用，同时也减少了库存和物流的风险。
这样，商家可以将成本的降低反映到商品价格上，吸引更多的消费者。
3. 提高消费者购物体验EWB平台提供了丰富的商品信息和评价，消费者可以更好地了解商品的性能和质量。
同时，平台还提供了方便快捷的支付和配送服务，提高了消费者的购物体验。
此外，平台上的客服人员也能够及时解决消费者的问题，提供更好的服务。
4. 促进创新和竞争EWB平台的兴起促进了商业模式的创新和竞争的加剧。
EWB的全称是Electronics Workbench，它虚拟了一个可以对模、数电子电路进行模拟仿真的工作平台，具有较完善的各种元器件模型库和几种常用的分析仪器。
能进行电子电路的设计，并能对电子电路进行较详细的分析，包括静、动态分析、时域与频域分析、噪声分析、失真分析和器件的线性与非线性分析，还能进行离散付里叶分析、零极点分析等多种高级分析。
能将设计好的电路文件直接输出到常用的一些电子电路排版软件，如Protel等，排出印刷电路板图，为电路设计提供方便。
它也是一种电子技术模拟实际训练软件，它可以完成实验室中进行的所有电子技术实验，结果与物理式方法基本一致。
而且，这种虚拟实验不消耗器材，实验所需器材种类和数量不受限制，实验成本低、速度快、效率高，利用它还可以开展各种设计性实验。
实验一认识EWB一．在桌面上找到EWB软件的快捷方式，双击打开。
二．单击File（文件）菜单，选择New（新建），新建一个文件。
三．将该文件命名为11.EWB，保存在e盘下。
四．按照下列电路，找出各元件，并按电路图连接好电路。
步骤：1.选取元件。
各元件的位置如图所示2．连线。
3．给电路中的全部元件按如图所示设置参数。
方法如下：电容：双击电容（若电容颜色变成红色表示已被选中）在弹出的对话框中：单击Label选项，如下图所示。
单击Value选项，如下图所示。
单击Display选项，如下图所示。
其余电阻，电容设置方法类似。
五．保存（save）该文件。
要求反复练习电路的画法，熟悉各个元件所在位置和参数设置方法。
练习题：教材P97图8－2 基本串联型可调稳压电源。
