探究串并联电路的电流规律实验名称：探究并联电路电流的特点。
一、实验目的练习使用电流表，探究并联电路干路电流和各支路电流的关系。
二、实验仪器和器材．3节干电池（或学生电源），电流表（0-0.6A、0-3A），2个小灯泡（额定电压为2.5V和3.8V），开关，导线若干。
三、实验原理：四、实验过程：（1）检查器材。
（2）按照电路图连接电路，开关状态正确。
（3）闭合开关，查看两灯是否正常发光。
（4）将电流表接入A点，测出L1灯的电流。
（5）将电流表接入B点，测出L2灯的电流。
（6）将电流表接入C点，测出干路的电流。
（7）整理器材。
结论：并联电路中干路电流等于各支路电流的和。
实验名称：探究串联电路电压的规律一、实验目的：串联电路的总电压跟各部分电路电压的关系。
二、实验仪器和器材．2节干电池（或学生电源），电压表（0～3V、0～15V），小灯泡3个（灯泡规格不同），开关，导线若干。
四、实验过程：（1）检查器材，观察电压表的量程和分度值。
（2）连接串联电路（注意开关的正确状态）。
（3）闭合开关查看两灯是否发光。
（4）将电压表与L1灯并联，测出它两端的电压，记入表格中。
（5）将电压表与L2灯并联，测出它两端的电压，记入表格中。
（6）将电压表与整个L1 L2串联电路并联，测出串联电路的总电压，记入表格中。
（7）更换一只小灯泡，重复实验步骤（4）至（6）。
（8）断开开关，整理器材。
五、实验记录与结论实验结论：串联电路的总电压各用电器的电压和。
探究并联电路的电压规律实验名称：用电压表测并联电路中的电压结论：并联电路中的总电压等于各条支路电压探究电流、电压、电阻的关系实验名称：探究电流与电阻的关系一、实验目的探究电阻的电流与电阻的关系。
二、实验仪器和器材．电压表电流表电阻三个（5Ω、10Ω、15Ω），开关，导线若干，学生电源，滑动变阻器（10Ω）。
三、实验原理：；四、实验步骤或内容：．（1）检查器材，观察电压表、电流表指针是否指向零，并记录两表接入电路中的量程。
【最新整理，下载后即可编辑】初中物理实验报告单年级：八年级姓名：日期：11、15 地点：物理实验室实验名称：探究凸透镜成像的特点一、实验目的探究凸透镜成放大和缩小实像的条件。
二、实验仪器和器材．光具座，标明焦距的凸透镜，光屏，蜡烛，火柴，废物缸。
三、实验原理：．凸透镜成像的规律四、实验步骤或内容：．（1）检查器材，了解凸透镜焦距，并记录。
（2）把凸透镜、光屏安装在光具座上，位置基本正确。
将点燃的蜡烛，安装在光具座上，通过调节，使透镜、光屏和烛焰中心大致在同一高度。
（3）找出2倍焦距点，移动物体到2倍焦距以外某处，再移动光屏直到屏幕上成倒立、缩小的、清晰的实像时为止，记下此时对应的物距u。
1初中物理实验报告单年级：八年级姓名：日期：8、22 地点：物理实验室实验名称：用刻度尺测量长度一、实验目的练习正确使用毫米刻度尺测量长度，正确记录测量结果；练习估测到分度值的下一位。
二、实验仪器和器材．毫米刻度尺，三角板（2块），物理课本，硬币，约30cm长细铜丝，铅笔。
三、实验原理：．长度测量的一些特殊方法。
四、实验步骤或内容：．1.检查器材,观察刻度尺的量程和分度值，零刻度线是否磨损。
2.用毫米刻度尺测物理课本的长和宽，记录要求估读到分度值的下一位。
3.用毫米刻度尺和三角板测硬币的直径，记录要求同上。
4.测细铜丝直径，记录要求同上。
5.整理器材。
五、实验记录与结论1.刻度尺的量程 0~20 mm，刻度尺的分度值 1 mm，零刻线是否磨损否。
2.记录数据：物理课本长 300 mm，宽 210 mm。
硬币的直径 25 mm。
细铜丝的线圈长度 20 mm，线圈圈数 10 ，细铜丝的直径 2.0 mm。
第二次100 15 6.7初中物理实验报告单年级：八年级姓名：日期：12、26 地点：物理实验室实验名称：用天平和量筒测量液体的密度一、实验目的用天平和量筒测量液体的密度。
二、实验仪器和器材．托盘天平（已调平待用），砝码，镊子，量筒，烧杯，滴管，盐水（标明烧杯和盐水的总质量）。

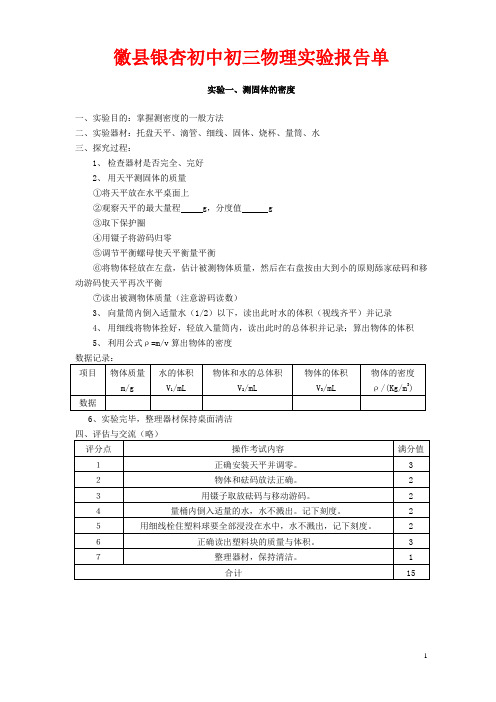

徽县银杏初中初三物理实验报告单实验一、测固体的密度一、实验目的：掌握测密度的一般方法二、实验器材：托盘天平、滴管、细线、固体、烧杯、量筒、水三、探究过程：1、检查器材是否完全、完好2、用天平测固体的质量①将天平放在水平桌面上②观察天平的最大量程 g，分度值 g③取下保护圈④用镊子将游码归零⑤调节平衡螺母使天平衡量平衡⑥将物体轻放在左盘，估计被测物体质量，然后在右盘按由大到小的原则舔家砝码和移动游码使天平再次平衡⑦读出被测物体质量（注意游码读数）3、向量筒内倒入适量水（1/2）以下，读出此时水的体积（视线齐平）并记录4、用细线将物体拴好，轻放入量筒内，读出此时的总体积并记录；算出物体的体积5、利用公式ρ=m/v算出物体的密度6、实验完毕，整理器材保持桌面清洁实验二、探究凸透镜成像规律学号：姓名：得分：一、实验目的：①粗测凸透镜焦距②探究凸透镜成像规律二、实验器材：光具座及光学元件1套、手电筒、蜡烛、火柴三、探究过程：1、检查器材是否完全、完好2、测焦距①安装凸透镜于光具座中间并固定，同时安装光屏②调节手电筒，使之发出平行光③用手电筒远离凸透镜照射，并移动光屏，直至光屏上出现最小、最亮的光斑④在光具座上读出焦距f= cm⑤记住f、2f的位置3、点燃蜡烛（火柴梗放入废液缸），放于凸透镜另一测，调节三者高度，力求烛焰中心、透镜中心、光屏中心在同一水平高度4、将蜡烛移到u= cm > 2f处，移动光屏找到一个明亮、清晰的像，像的特点是，此时像距v= cm (思考像距的范围)5、将将蜡烛移到f<u= cm < 2f处，移动光屏找到一个明亮、清晰的像，像的特点是，此时像距v= cm (思考像距的范围)6、将蜡烛移到u= cm <f处，移动光屏找像，若观察不到，从另一侧向透镜观察，此时像的特点是7、你归纳凸透镜成像规律8、实验完毕，整理仪器保持桌面清洁四、评估与交流（略）实验三、探究杠杆的平衡条件学号：姓名：得分：一、实验目的：通过探究掌握杠杆的平衡条件二、实验器材：杠杆及支架1套、钩码1盒三、探究过程：1、检查器材是否完全、完好2、杠杆平衡要满足一定条件，你的猜想是3、正确安装杠杆，并使杠杆缓慢转动以检查杠杆是否灵活4、调节两端平衡螺母，使杠杆在水平位置平衡5、向杠杆左端挂适量钩码。
年级班姓名实验名称：连接串联和并联电路实验目的：会根据电路图连接简单的串并联电路实验器材：实验步骤：1、组成串联电路（1）按上图的电路图，连成实物电路图(要求元件位置不动，并且导线不能交叉)。
（2）闭合和断开各开关，观察开关是同时控制两个灯泡，还是只控制其中一个灯光泡.实验结论：1在串联电路里只有条电流路径；用电器（选填“同时”或“单独”）工作，它们之间（选填“会”或“不会”）相互影响；开关控制_____ ____用电器;如果开关的位置改变了,开关的控制作用_________.2、在并联电路里有条电流路径；用电器（选填“同时”或“单独”）工作，它们之间（选填“会”或“不会”）相互影响；干路开关控制_____ ____用电器，支路开关控制_____ ____用电器。
教师评分：日期年级班姓名实验名称：探究串联电路中各处电流的关系实验目的：通过探究总结出串联电路电流的特点实验器材：干电池两节、开关、电流表、灯泡及灯座各两个、导线实验步骤：①按照电路图连接实物图；②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光。
③将电流表分别串联在电路中的A点、B点、C点，并分别记录测量的电流值；④换用另外的小灯泡再测1-2次。
实验结论：A点的电流I A B点的电流I B C点的电流I C第一次测量第二次测量第三次测量串联电路的电流特点：教师评分：日期年级班姓名实验名称：探究并联电路中干路电流与支路电流的关系实验目的：通过探究总结出并联电路电流的特点实验器材：干电池两节、开关、电流表、灯泡及灯座各两个、导线实验步骤：①按照电路图连接实物图；②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光。
③在这个并联电路中，选取三个关键的点A、B、C。
用电流表分别测出这三点的电流，并分别记录测量的电流值；④换用另外的小灯泡再测1-2次。
实验结论：A点的电流I A B点的电流I B C点的电流I C 第一次测量第二次测量第三次测量并联电路的电流特点：教师评分：日期年级班姓名实验名称：探究串联电路中用电器两端的电压与电源两端电压的关系实验目的：探究串联电路的电压关系实验器材：电池组、电压表、三个小灯泡（其中两个规格相同）、开关、导线若干实验步骤：①按照电路图连接实物图；②将电压表分别并联在电路中AB之间、BC之间、AC之间，并分别记录测量的电压值；③换用另外的小灯泡再测一次。

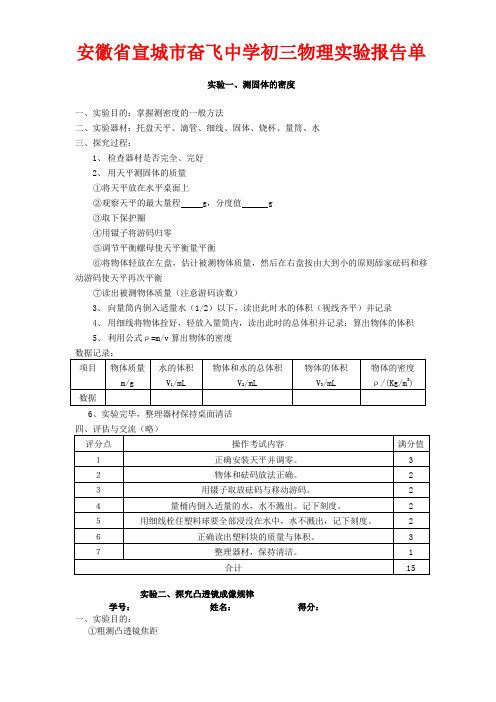

安徽省宣城市奋飞中学初三物理实验报告单实验一、测固体的密度一、实验目的：掌握测密度的一般方法二、实验器材：托盘天平、滴管、细线、固体、烧杯、量筒、水三、探究过程：1、检查器材是否完全、完好2、用天平测固体的质量①将天平放在水平桌面上②观察天平的最大量程 g，分度值 g③取下保护圈④用镊子将游码归零⑤调节平衡螺母使天平衡量平衡⑥将物体轻放在左盘，估计被测物体质量，然后在右盘按由大到小的原则舔家砝码和移动游码使天平再次平衡⑦读出被测物体质量（注意游码读数）3、向量筒内倒入适量水（1/2）以下，读出此时水的体积（视线齐平）并记录4、用细线将物体拴好，轻放入量筒内，读出此时的总体积并记录；算出物体的体积5、利用公式ρ=m/v算出物体的密度6、实验完毕，整理器材保持桌面清洁实验二、探究凸透镜成像规律学号：姓名：得分：一、实验目的：①粗测凸透镜焦距②探究凸透镜成像规律二、实验器材：光具座及光学元件1套、手电筒、蜡烛、火柴三、探究过程：1、检查器材是否完全、完好2、测焦距①安装凸透镜于光具座中间并固定，同时安装光屏②调节手电筒，使之发出平行光③用手电筒远离凸透镜照射，并移动光屏，直至光屏上出现最小、最亮的光斑④在光具座上读出焦距f= cm⑤记住f、2f的位置3、点燃蜡烛（火柴梗放入废液缸），放于凸透镜另一测，调节三者高度，力求烛焰中心、透镜中心、光屏中心在同一水平高度4、将蜡烛移到u= cm > 2f处，移动光屏找到一个明亮、清晰的像，像的特点是，此时像距v= cm (思考像距的范围)5、将将蜡烛移到f<u= cm < 2f处，移动光屏找到一个明亮、清晰的像，像的特点是，此时像距v= cm (思考像距的范围)6、将蜡烛移到u= cm <f处，移动光屏找像，若观察不到，从另一侧向透镜观察，此时像的特点是7、你归纳凸透镜成像规律8、实验完毕，整理仪器保持桌面清洁四、评估与交流（略）实验三、探究杠杆的平衡条件学号：姓名：得分：一、实验目的：通过探究掌握杠杆的平衡条件二、实验器材：杠杆及支架1套、钩码1盒三、探究过程：1、检查器材是否完全、完好2、杠杆平衡要满足一定条件，你的猜想是3、正确安装杠杆，并使杠杆缓慢转动以检查杠杆是否灵活4、调节两端平衡螺母，使杠杆在水平位置平衡5、 向杠杆左端挂适量钩码。
物理实验报告1级班号姓名实验日期年月日实验名称：探究不同物质的吸热能力实验目的：研究“不同物质的吸热能力”是否相同。
实验器材：相同的烧杯2只、温度计2只、天平、水、食用油、两只相同的酒精灯、钟表。
或者两个相同的电加热器。
实验原理：实验步骤：1、用天平量取相等质量的水和食用油。
记入表格中。
2、将质量相等的水和食用油，分别装入两个相同的烧杯中，用温度计测出它们的初始温度，记入表格中。
3、用两个相同的电加热器同时给它们加热、然后每隔相同的时间间隔，测量一次温度，记入表格中。
4、分析比较，记录数据，看看它们的吸热能力是否相同。
5、整理器材。
6、在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量（选填“大于”或“小于”或“等于”）食用油吸收的热量。
数据记录、处理、结果表述：结论：实验表明，水（选填“水”或“食用油”）吸热的能力更强。
物质质量/g 初始温度/°C 加热时间/ min 最后温度/°C水60 20 3 25食用油60 20 3 30回答问题：小华学习做饭的过程中，经常加热油和水，她猜想油的比热容比水小。
能够支持她这一猜想的事实是（）A．同样情况下，油升温比水快B．油能把食物炸黄，而水不能C.油能漂在水面上D．油比水难蒸发讨论、分析实验中的问题：1、为什么水和沙子同样被阳光照射，沙子较烫，而水却是凉的？答：因为沙子比热容较小，同样吸热，升温较多。
2、由表中数据可以计算得到油的比热容为J/（kg·℃）[水的比热容为4.2×103 J/（kg·℃）]。
评语：物理实验报告2级班号姓名实验日期年月日实验名称：组成串联电路实验目的：1、能自己独立并熟练地完成串联电路的连接；2、知道开关在串联中的作用；3、亲自体验串联电路的特点。
实验器材：电池盒、干电池、小灯泡2只、导线4根、开关1个实验原理：实验步骤：1、组成串联电路（1）按图1-1的电路图，先用铅笔将图1-2中的电路元件，按电路图中的顺序连成实物电路图(要求元件位置不动，并且导线不能交叉)。
安徽省宣城市奋飞中学初三物理实验报告单实验一、测固体的密度一、实验目的：掌握测密度的一般方法二、实验器材：托盘天平、滴管、细线、固体、烧杯、量筒、水三、探究过程：1、检查器材是否完全、完好2、用天平测固体的质量①将天平放在水平桌面上②观察天平的最大量程 g，分度值 g③取下保护圈④用镊子将游码归零⑤调节平衡螺母使天平衡量平衡⑥将物体轻放在左盘，估计被测物体质量，然后在右盘按由大到小的原则舔家砝码和移动游码使天平再次平衡⑦读出被测物体质量（注意游码读数）3、向量筒内倒入适量水（1/2）以下，读出此时水的体积（视线齐平）并记录4、用细线将物体拴好，轻放入量筒内，读出此时的总体积并记录；算出物体的体积5、利用公式ρ=m/v算出物体的密度6、实验完毕，整理器材保持桌面清洁实验二、探究凸透镜成像规律学号：姓名：得分：一、实验目的：①粗测凸透镜焦距②探究凸透镜成像规律二、实验器材：光具座及光学元件1套、手电筒、蜡烛、火柴三、探究过程：1、检查器材是否完全、完好2、测焦距①安装凸透镜于光具座中间并固定，同时安装光屏②调节手电筒，使之发出平行光③用手电筒远离凸透镜照射，并移动光屏，直至光屏上出现最小、最亮的光斑④在光具座上读出焦距f= cm⑤记住f、2f的位置3、点燃蜡烛（火柴梗放入废液缸），放于凸透镜另一测，调节三者高度，力求烛焰中心、透镜中心、光屏中心在同一水平高度4、将蜡烛移到u= cm > 2f处，移动光屏找到一个明亮、清晰的像，像的特点是，此时像距v= cm (思考像距的范围)5、将将蜡烛移到f<u= cm < 2f处，移动光屏找到一个明亮、清晰的像，像的特点是，此时像距v= cm (思考像距的范围)6、将蜡烛移到u= cm <f处，移动光屏找像，若观察不到，从另一侧向透镜观察，此时像的特点是7、你归纳凸透镜成像规律8、实验完毕，整理仪器保持桌面清洁四、评估与交流（略）实验三、探究杠杆的平衡条件学号：姓名：得分：一、实验目的：通过探究掌握杠杆的平衡条件二、实验器材：杠杆及支架1套、钩码1盒三、探究过程：1、检查器材是否完全、完好2、杠杆平衡要满足一定条件，你的猜想是3、正确安装杠杆，并使杠杆缓慢转动以检查杠杆是否灵活4、调节两端平衡螺母，使杠杆在水平位置平衡5、向杠杆左端挂适量钩码。
探究固体熔化时温度的变化规律实验目的：探究固体熔化时温度的变化规律实验仪器：酒精灯、铁架台、铁夹、铁圈（或三脚架）、温度计、蜡、海波、大号试管两支、烧杯、石棉网、水、火柴等实验原理：实验结论：1海波化过程中吸收热量温度不变。
实验步骤：按课本组装器材，在试管中加入一些蜡，将温度计的上端悬挂在铁圈上，下端插入蜡中，试管放入盛水的烧杯中，烧杯放在垫有石棉网的铁圈上；点燃酒精灯，对盛有水的烧杯加热，注意温度计的示数变化，当温度上升至40℃时，每隔1min记录一次示数，直到固体蜡完全熔化，再继续加热几分钟；将盛蜡的试管换成盛海波的试管重复上述操作，并将实验数据填入表格中；2石蜡熔化过程中吸收热量温度升高。
实验名称探究光反射时的规律实验目的：探究光反射时的规律实验原理：光的反射规律仪器和器材：激光笔，1/4圆的玻璃片和木板各2片，铁夹平面镜一小片，记号笔，刻字用的胶面纸，木块铰链（2个），金属棒。
实验过程：闭合激光笔的开关，可以观察到入射光线。
转动金属棒改变入射角，学生通过观察、记录、分析、归纳得出：光在反射中反射角等于入射角。
实验结论：在反射现象中，反射光线、入射光线和法线在同一个平面探究同种物质的质量与体积的关系一、实验名称：探究同种物质的质量与体积的关系二、实验目的：探究同种物质的质量与体积的关系三、实验器材：铝块（或铁块）、、直尺等。
四、实验步骤：1、用直尺测出铝块1、铝块2、铝块3的体积，将数据填入表格。
2、用已经调好的天平测出铝块1、铝块2、铝块3的质量，将数据填入表格。
3、实验完毕，整理器材。
五、实验数据及处理：六、实验结论：同种物质的质量与体积成正比关系。
以上是八年级上册的八年级下册探究重力的大小与质量的关系。
实验名称：探究重力的大小与质量的关系。
一、实验目的探究重力的大小与质量的关系。
二、实验仪器和器材．弹簧测力计，铁架台，相同的钩码，铅笔，刻度尺。
三、实验原理：g=G/m四、实验步骤或内容：．（1）检查器材：观察弹簧测力计的量程、分度值，指针是否指到零刻度线。
（2）将弹簧测力计悬挂在支架上。
（3）将钩码逐个加挂在弹簧测力计上。
（4）将5次的测量结果记录在表格中。
(5)整理器材。
(3)实验结论：重力的大小跟物体的质量的关系成正比探究二力平衡的条件一．实验目的：探究二力平衡的条件。
二．实验器材：两面带钩的小车、带两个定滑轮的木板、细线两根、钩码4个。
实验过程：1检查器材。
2将木板放在水平桌面上，将小车的两端系上细线并放在木板上，在跨过定滑轮的两边的细线上分别挂上不同数目的钩码，观察小车的运动情况，并记录。
3在两边的细线上分别挂上相同数目的钩码，观察小车的运动情况，并记录。
4用手将小车扭转一个角度，使拉力F1和F2不在一条直线上，观察小车的运动情况。
．实验结论：．由钩码个数可知两边拉力的大小的关系，得出二力平衡的条件：同时作用在一个物体上的两个力，如果大小相等方向相反，并且在同一直线上，这两个力就彼此平衡。
实验目的：测量物体在不同接触面上的滑动摩擦力实验原理:二力平衡实验器材：板、木块、弹簧测力计、砝码毛巾、棉布实验步骤1、把木块放在木板上，用弹簧测力计拉木块匀速运动，读出这时的拉力F1；2、在木块上放砝码，用弹簧测力计拉木块匀速运动，读出这时的拉力F2；3、在木板上固定好毛巾，放上木块，用弹簧测力计拉木块匀速运动，读出这时的拉力F3实验结论：滑动摩擦力的大小等于所测测力计的示数实验名称：探究影响滑动摩擦力大小的因素一、实验目的探究压力的大小和接触面的粗糙程度对滑动摩擦力大小的影响。
二、实验仪器木块，砝码，弹簧测力计，毛巾。
三、实验原理：．二力平衡的条件(F=f)四、实验过程：（1）检查器材：观察弹簧测力计的量程和分度值，指针是否指在零刻线处。
（2）当木块在水平桌面上运动，测出压力F=G木块时木块受到的滑动摩擦力。
（3）改变压力，将砝码放在木块上，测出木块压力F＞G木块时木块受到的滑动摩擦力。
（4）改变接触面的粗糙程度，将毛巾平铺在水平桌面上，测出压力F=G木块时木块受到的滑动摩擦力。
实验结论：在接触面相同时，__压力__越大，滑动摩擦力越大；在压力相等的情况下，接触表面越粗糙，滑动摩擦力___越大____。
探究影响压力作用效果的因素实验目的：研究压力的作用效果与压力的大小、受力面积的关系实验器材：小桌海绵钩码实验过程：1.桌放在海绵上，观察海绵被压下的深浅2.在桌面上放上钩码，观察海绵被压下的深浅3.把小桌翻过来，桌面朝下，并在其上放上和乙图相同的钩码，观察海绵被压下的深浅。
实验结论：压力的作用效果与受力面积和压力大小有关探究浮力的大小跟哪些因素有关实验目的：探究浮力大小和哪些因素有关实验器材：弹簧测力计、烧杯2个、水、圆柱体、盐水实验原理：浸在液体中的物体都会受到向上的浮力实验过程：一、探究浮力的大小是否与物体浸入的深度有关保证浸入液体中物体体积不变，而且要保证物体全部浸入液体当中。
改变物体浸入的深度，观察弹簧测力计的示数：二、探究浮力的大小是否与物体浸入的体积有关把圆柱体悬挂在测力计下，当物体浸在液体中的体积逐渐增大时，观察测力计示数是否变化三、探究浮力的大小是否与液体的密度有关保证浸入液体体积不变，先将物体浸入水当中；再将物体浸入盐水当中；观察弹簧测力计的示数：【实验结论】浮力的大小与跟浸在液体中的体积有关、跟液体的密度有关探究物体的动能跟哪些因素有关实验名称：探究物体的动能跟哪些因素有关实验目的：探究物体的动能大小因素实验原理：观察下车在木板上移动的距离，如木块移动的越远，表示木块做的功越多，说明小车具有很大的动能；实验过程：1.的一端垫高，组成一个斜面；2、让小球在斜面的不同高度滚下，推动木块在木板上前进，观察木块在木板上移动的距离。
（做三次）3、换做质量在较大的小球在斜面的同一高度滚下，观察木板在木板上移动的距离。
（做三次）实验结论：动能与物体的质量和物体运动的速度有关探究杠杆的平衡条件一、探究目的：通过实验了解杠杆的平衡条件二、实验器材：杠杆钩码盒一套弹簧测力计细线刻度尺三.实验原理：杠杆原理四.实验过程：1:调节杠杆两端的平衡螺母，使横梁平衡。
2.:在杠杆的左右两端分别用细线依次悬挂个数不同钩码，然后移动阻力作用点，改变阻力臂，记录下此时的阻力F2和阻力臂l2的数值，3整理实验器材。
六、实验结论：根据实验记录数据，探究结论是：动力×动力臂=阻力×阻力臂公式表示：F1L1=F2L2以上是初二下册的下面是初三全册探究串联电路电流的特点。
实验名称：探究串联电路电流的特点。
一、实验目的练习使用电流表，探究串联电路不同位置电流的关系。
二、实验仪器和器材．二节干电池（或学生电源），电流表（0-0.6A、0-3A)），2个小灯泡，导线若干。
三、实验原理：．四、实验步骤或内容：．1.检查器材。
2.按照图14连接电路。
实验名称：探究并联电路电流的特点。
一、实验目的练习使用电流表，探究并联电路干路电流和各支路电流的关系。
二、实验仪器和器材．3节干电池（或学生电源），电流表（0-0.6A、0-3A），2个小灯泡（额定电压为2.5V和3.8V），开关，导线若干。
三、实验原理：．四、实验过程：（1）检查器材。
（2）按照电路图连接电路，开关状态正确。
（3）闭合开关，查看两灯是否正常发光。
（4）将电流表接入A点，测出L1灯的电流。
（5）将电流表接入B点，测出L2灯的电流。
（6）将电流表接入C点，测出干路的电流。
（7）整理器材。
结论：并联电路中干路电流等于各支路电流的和。
实验名称：探究串联电路电压的规律一、实验目的：串联电路的总电压跟各部分电路电压的关系。
二、实验仪器和器材．2节干电池（或学生电源），电压表（0～3V、0～15V），小灯泡3个（灯泡规格不同），开关，导线若干。
四、实验过程：（1）检查器材，观察电压表的量程和分度值。
（2）连接串联电路（注意开关的正确状态）。
（3）闭合开关查看两灯是否发光。
（4）将电压表与L1灯并联，测出它两端的电压，记入表格中。
（5）将电压表与L2灯并联，测出它两端的电压，记入表格中。
（6）将电压表与整个L1L2串联电路并联，测出串联电路的总电压，记入表格中。
（7）更换一只小灯泡，重复实验步骤（4）至（6）。
（8）断开开关，整理器材。
五、实验记录与结论实验结论：串联电路的总电压各用电器的电压和。
探究并联电路的电压规律探究电流、电压、电阻的关系实验名称：探究电流与电阻的关系一、实验目的探究电阻的电流与电阻的关系。
二、实验仪器和器材．电压表电流表电阻三个（5Ω、10Ω、15Ω），开关，导线若干，学生电源，滑动变阻器（10Ω）。
三、实验原理：．伏安法测定值电阻。
