工程制图考试试题工程制图考试试题工程制图是一门重要的学科,它是工程设计的基础,也是工程实施的重要环节。
在工程制图考试中,学生需要掌握各种制图方法和技巧,以及相关的理论知识。
下面,我们就来看一下一份典型的工程制图考试试题。
一、选择题1. 下面哪个选项是错误的?a) 工程制图是工程设计的基础b) 工程制图是工程实施的重要环节c) 工程制图只包括平面图d) 工程制图需要掌握各种制图方法和技巧2. 工程制图中,以下哪个方法可以用来表示三维物体的形状?a) 正投影b) 透视投影c) 等轴测投影d) 斜投影3. 下面哪个选项是正确的?a) 工程制图只需要掌握手绘技巧b) 工程制图只需要掌握CAD软件的使用c) 工程制图需要掌握手绘技巧和CAD软件的使用d) 工程制图不需要掌握任何技巧和软件二、填空题1. 工程制图中,使用的主要投影方法有_______和_______。
2. 工程制图中,常用的比例尺有_______和_______。
3. 工程制图中,常用的标注方法有_______和_______。
三、简答题1. 请简要说明工程制图的作用和意义。
工程制图是工程设计的基础,它可以帮助工程师将设计思想转化为具体的图纸,使得设计方案更加直观、清晰。
同时,工程制图也是工程实施的重要环节,可以为施工人员提供准确的信息,指导施工过程。
此外,工程制图还可以作为工程管理和沟通的工具,方便各个环节之间的协作和交流。
2. 请简要介绍工程制图中的主要投影方法。
工程制图中的主要投影方法包括正投影、透视投影、等轴测投影和斜投影。
正投影是最常用的投影方法,它通过垂直于投影面的直线来表示物体的形状和尺寸。
透视投影则是通过透视原理来表示物体的形状,适用于需要表达真实感的情况。
等轴测投影是将物体的三个主轴等角地投影到投影面上,可以清晰地表示物体的形状和尺寸。
斜投影是将物体的主轴按一定角度倾斜后投影到投影面上,适用于需要表达物体倾斜情况的情况。
3. 请简要说明工程制图中的比例尺和标注方法。
大学制图考试题目及答案一、选择题(每题2分,共20分)1. 制图的基本任务是什么?A. 表达和交流工程信息B. 制作工程图纸C. 进行工程设计D. 管理工程文档答案:A2. 以下哪个不是正投影法的特点?A. 真实性B. 唯一性C. 直观性D. 可量测性答案:C3. 在工程制图中,常用的比例尺有哪些?A. 1:1, 1:2, 1:5B. 1:10, 1:20, 1:50C. 1:100, 1:200, 1:500D. 1:1000, 1:2000, 1:5000答案:C4. 以下哪个不是工程制图中常用的线型?A. 实线B. 虚线C. 点画线D. 波浪线答案:D5. 在工程制图中,尺寸标注的基本要求是什么?A. 清晰、准确、完整B. 清晰、简洁、完整C. 准确、简洁、完整D. 清晰、准确、简洁答案:A6. 以下哪个不是工程制图中的视图?A. 主视图B. 左视图C. 俯视图D. 侧视图答案:D7. 在工程制图中,剖面图的作用是什么?A. 显示物体的内部结构B. 显示物体的外部形状C. 显示物体的尺寸D. 显示物体的位置关系答案:A8. 以下哪个不是工程制图中的尺寸标注方法?A. 线性尺寸标注B. 角度尺寸标注C. 弧度尺寸标注D. 面积尺寸标注答案:D9. 在工程制图中,什么是装配图?A. 表示单个零件的图B. 表示多个零件组合的图C. 表示零件的加工过程的图D. 表示零件的安装顺序的图答案:B10. 以下哪个不是工程制图中的公差?A. 尺寸公差B. 形状公差C. 位置公差D. 表面粗糙度答案:D二、填空题(每题2分,共20分)1. 工程制图中,______是最基本的投影方法。
答案:正投影法2. 在工程制图中,______是表示物体在空间中位置关系的图。
答案:装配图3. 工程制图中,______是表示物体内部结构的图。
答案:剖面图4. 工程制图中,______是表示物体外部形状的图。
答案:视图5. 在工程制图中,______是表示物体尺寸的图。
工程制图复习题及答案1. 简述工程制图的基本原则。
2. 解释什么是第一角投影法和第三角投影法,并说明它们的区别。
3. 描述尺寸标注的基本规则。
4. 简述剖面图和断面图的区别及应用场景。
5. 解释什么是公差和配合,并举例说明其在工程制图中的重要性。
6. 列举常见的工程材料,并说明它们在制图中的表示方法。
7. 描述如何使用AutoCAD软件绘制简单的平面图形。
8. 解释什么是焊接符号,并举例说明其在工程图纸中的应用。
9. 简述装配图的作用及其在工程制图中的重要性。
10. 给出一个工程制图的实例,说明其设计意图和制图步骤。
答案1. 工程制图的基本原则包括:清晰性、准确性、简洁性和标准化。
这些原则确保图纸能够被准确无误地理解和执行。
2. 第一角投影法和第三角投影法的区别:第一角投影法中,物体的视图是从物体的正面、侧面和顶面进行投影,而第三角投影法则是从物体的背面、侧面和顶面进行投影。
这两种方法在不同国家和地区有不同的使用习惯。
3. 尺寸标注的基本规则:尺寸线应平行于被标注的边缘,尺寸数字应清晰可读,尺寸应包括长度、宽度和高度等。
4. 剖面图和断面图的区别:剖面图是将物体沿某一平面切开后,显示其内部结构的图形;断面图则是显示物体在某一特定截面上的图形。
5. 公差和配合的重要性:公差是指允许的尺寸变化范围,配合则是指两个或多个部件之间的尺寸关系。
它们确保了部件的互换性和装配的可行性。
6. 常见的工程材料包括:钢材、铝材、塑料、木材等。
在制图中,材料通常通过特定的符号或文字说明来表示。
7. 使用AutoCAD绘制平面图形的步骤:首先打开AutoCAD软件,然后选择绘图工具,如直线、圆形等,按照设计意图绘制图形,最后进行尺寸标注和细节处理。
8. 焊接符号的应用:焊接符号用于指示焊接的类型、位置和尺寸,确保焊接工作的准确性和一致性。
9. 装配图的作用:装配图展示了多个部件如何组合成一个完整的设备或结构,它对于生产、装配和维修都至关重要。
CAD试题及答案一、选择题1、在下面哪个操作完成后,填充图案失去关联性。
(C )A、填充边界被删除B、填充边界被拉伸C、填充边界被修改为未封闭曲线D、调用EXPLODE命令2、以下描述图层性质的各选项中,不正确的是。
(C )A、各图层共享同一坐标系B、当前层不能被删除C、当前层不能被冻结D、当前层不能被关闭3、通常情况下,拟建建筑所在地区的风玫瑰应绘制在(D )上。
A、建筑平面图B、建筑立面图C、建筑剖面图D、总平面图4、在建筑立面图中必须绘制的内容有(B、E )。
A、风玫瑰;B、屋顶立面外形;C、门窗型号;D、门窗立面形状E、建筑立面标高5、在CAD网络系统中,以下说法不正确的是(C )a.设计资料可以共享; b.硬件可以共享; c.电脑文件可以共享; d.可以方便管理设计进度。
6、在CAD命令输入方式中以下不可采用的方式有(D )a.点取命令图标; b.在菜单栏点取命令; c.用键盘直接输入; d.利用数字键输入。
7、在绘制直线时,可以使用以下快捷输入方式(B )a.c; b.L ;c.pan ;d.E 。
8、在工作移动图形时,可利用以下方式实现(C )a.利用ctrl+p键; b.利用shifl+p键; c.按住鼠标中键拖动; d.滚动鼠标中键移动。
9、以下关于打断命令说法错误的是(A )a.打断命令可以将图分成两个相等部分; b.打断命令可以部分删除图元;c.打断命令可以利用键盘输入“br”启动; d.打断命令可以将一条直线分成两段相连部分。
10、关于尺寸标注,以下说法正确的是(D )a.在尺寸标注时,不可以直接输入公差,需在尺寸注样式中修改公差值;b.在引线标注时,文字标注的位置可以在尺寸线上面,中间线下面;c.在修改尺寸文字后,线性尺寸会随着尺寸的变化而变化,如直线为5、若改为10、则直线的长度为动设为10;d.可通过设置在尺寸标注时,由用户控制尺寸置位置。
11、在设置点样式时可以(A )a.选择【格式】【点样式】命令;b.右击鼠标,在弹出的快捷菜单中单击【点样式】命令; c.选取该项点后,在其对应的【特性】对话框中进行设置; d.单击【图案填充】按钮12、要创建与3个对象相切的圆可以(A )a.选择【绘图】【圆】【相切、相切、相切】命令; b.选择【绘图】【圆】【相切、相切、半径】命令; c.选择【绘图】【圆】【三点】命令;d.单击【圆】按钮,并在命令行内输入3P命令。

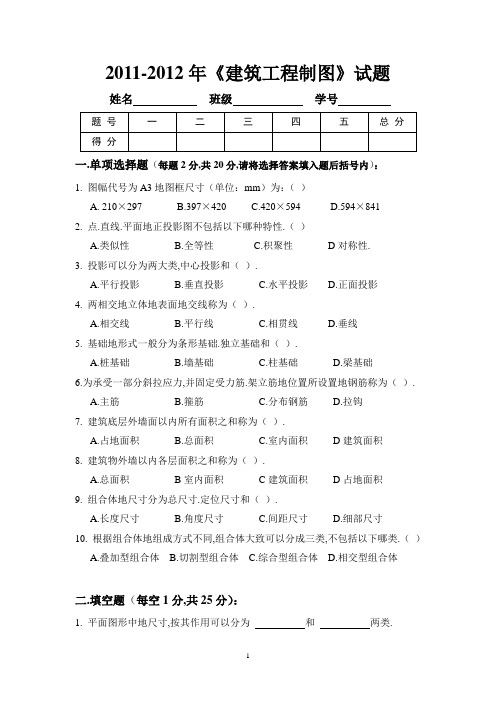

2011-2012年《建筑工程制图》试题姓名班级学号一.单项选择题(每题2分,共20分,请将选择答案填入题后括号内):1. 图幅代号为A3地图框尺寸(单位:mm)为:()A. 210×297B.397×420C.420×594D.594×8412. 点.直线.平面地正投影图不包括以下哪种特性.()A.类似性B.全等性C.积聚性D对称性.3. 投影可以分为两大类,中心投影和().A.平行投影B.垂直投影C.水平投影D.正面投影4. 两相交地立体地表面地交线称为().A.相交线B.平行线C.相贯线D.垂线5. 基础地形式一般分为条形基础.独立基础和().A.桩基础B.墙基础C.柱基础D.梁基础6.为承受一部分斜拉应力,并固定受力筋.架立筋地位置所设置地钢筋称为().A.主筋B.箍筋C.分布钢筋D.拉钩7. 建筑底层外墙面以内所有面积之和称为().A.占地面积B.总面积C.室内面积D建筑面积8. 建筑物外墙以内各层面积之和称为().A.总面积B室内面积C建筑面积D占地面积9. 组合体地尺寸分为总尺寸.定位尺寸和().A.长度尺寸B.角度尺寸C.间距尺寸D.细部尺寸10. 根据组合体地组成方式不同,组合体大致可以分成三类,不包括以下哪类.()A.叠加型组合体B.切割型组合体C.综合型组合体D.相交型组合体二.填空题(每空1分,共25分):1. 平面图形中地尺寸,按其作用可以分为和两类.2. 投影面垂直线有. . 三种.4. 两直线在空间既不平行也不相交叫做.5. 投影规律地三等关系是指“. . ”.6. 曲线可分为和两大类.7. 房屋根据使用功能不用可分为. 和.8. 建筑结构按照主要承重构件所采用地材料不同,一般可为. . 和四大类.9. 钢筋表示为“φ16﹫200”,其中“φ”代表,“16”表示,“﹫”为,“200”表示.10. 剖面图按被剖切地范围可分为. . .三.判断题(每题2分,共10分,请将√或×填入题后括号内):1. 一般位置直线地投影不反映直线对投影面倾角地真实大小. ()2. 若两直线地三组同面投影都平行,则两直线在空间为平行关系. ()3. 若两直线在空间不相交,那么它们地各面投影也不相交. ()4. 箍筋一般用于梁和墙中. ()5. 地基是指承受建筑物荷载地天然土壤(岩石)或经过加固地土壤.()四.识图与作图题题.(23分)1.补全各点地三面投影.(6分)2. 按各平面对投影面地相对位置填写它们地名称和对投影面地倾角(0°,30°,45°,60°,90°).(6分)3. 求直线AB地实长及其对水平面地倾角α.(5分)4. 补全下面形体投影地第三面投影.(6分)五.简答题(22分).1. 简述读图地基本方法与步骤.(10分)2. 结合所学知识,谈谈自己对建筑工程制图这门课程地认识.(120字左右)(12分)。
工程制图试题十
一、(7分)
试鉴别下列各直线对投影面旳相对位置,并画出其第三投影,标出或写出倾角β。
AB是__________线。
EF是__________线。
二、(12分)
求△ABC平面内一点K旳投影,满足距AB边18mm,距BC边13mm。
三、(8分)
已知平面五边形ABCDE旳正面投影,又知其一对角线AD为正平线,规定完毕五边形旳水平投影。
四、(15分)
求作半球被截切后旳水平及侧面投影图。
五、(20分)
三棱柱与三棱锥相贯,补全水平及侧面投影。
六、(12分)
根据给出旳主、俯视图,求画组合体旳左视图(要画全图中旳虚线)。
七、(20分)
已知机件旳主、俯视图,求职画半剖左视图。
大学制图考试题目及答案一、选择题(每题2分,共20分)1. 在制图学中,比例尺是用来表示地图上的距离与实际地面距离的比例关系。
以下哪个选项是正确的比例尺表示方法?A. 1:10000B. 1:100000C. 1:1000000D. 1:10000000答案:A2. 地图上的方向一般有几种表示方法?A. 1种B. 2种C. 3种D. 4种答案:C3. 地形图上等高线表示的是?A. 河流B. 道路C. 高程相等的点D. 植被分布答案:C4. 以下哪种颜色在地图上通常用来表示水体?A. 蓝色B. 红色C. 绿色D. 黄色答案:A5. 地图上的比例尺1:50000表示图上1厘米代表实际地面距离多少米?A. 500米B. 5000米C. 50000米D. 500000米答案:B6. 在地图上,符号“⊙”通常用来表示什么?A. 城市B. 山峰C. 湖泊D. 森林答案:B7. 地图上的道路一般用哪种线型表示?A. 实线B. 虚线C. 点线D. 曲线答案:A8. 地图上的方向指示通常位于哪个位置?A. 左上角B. 右上角C. 左下角D. 右下角答案:B9. 地图上的比例尺1:25000表示图上1厘米代表实际地面距离多少米?A. 250米B. 2500米C. 25000米D. 250000米答案:A10. 在地图上,铁路线一般用哪种线型表示?A. 实线B. 虚线C. 点线D. 曲线答案:A二、填空题(每题2分,共20分)1. 地图上的比例尺1:100000表示图上1厘米代表实际地面距离______米。
答案:10002. 地图上的方向指示通常位于地图的______角。
答案:右上3. 地图上等高线越密集,表示地形越______。
答案:陡峭4. 在地图上,河流通常用______线表示。
答案:虚线5. 地图上的比例尺1:50000表示图上1厘米代表实际地面距离______米。
答案:5006. 地图上的城市通常用______符号表示。
工程制图理论知识试题一、单项选择 ( 选择一个正确的答案,将相应的字母填入题的括号中。
)1.道德是指人与人、个人与集体、个人与社会以及人对待自然的() 的总和。
A、法律法例B、行为规C、宪法D、人生观2.因为 () 的复杂性和精美化,使得社会上的职业种类众多,职业道德多种多样。
A、社会分工B、经济活动C、人材分类D、生产加工3.职业道德是制图员自我完美的 () 。
A、重要条件B、充足条件C、先决条件D、必需条件4.制图国家标准规定,图纸优先采纳的基本幅面代号为() 种。
A 、3B、4C、5D、 65.制图国家标准规定,必需时图纸幅面尺寸能够沿() 边加长。
A、长B、短C、斜D、各6.制图国家标准规定,图纸的标题栏() 配置在图框的右下角地点。
A、不得B、不用C、一定D、能够7.以下表达正确的选项是 () 。
A、1:2 是放大比率B、 1: 2 是减小比率C、1:2 是优先采纳比率D、 1: 2 是原值比率8.在() 同一图样中,粗线的宽度为b,细线的宽度应为 b/4 。
A、技术制图B、建筑制图C、机械制图D、美术绘图9.目前,在 () 中仍采纳 GB4457.4-84 中规定的 8 种线型。
A、机械图样B、所有图样C、技术制图D、建筑制图10.以下表达错误的选项是() 。
A、不行见过渡线用虚线表示B、可见过渡线用粗实线表示C、可见轮廓线用细实线表示D、可见轮廓线用粗实线表示11.以下表达正确的选项是() 。
A、剖面线用粗实线表示B、剖面线用细实线表示C、剖面线用虚线表示D、剖面线用波涛线表示12.在机械图样中,细点画线一般用于表示轴线、() 、轨迹线和节圆及节线。
A、对称中心线B、可见轮廓线C、断裂界限限D、可见过渡线13.两段点画线订交处应是 () 。
A、线段交点B、空隙交点C、空白点D、随意点14.图样中所注的尺寸,为该图样所示物体的() ,不然应另加说明。
A、留有加工余量尺寸B、最后竣工尺寸C、加工参照尺寸D、相关丈量尺寸15.图样上标明的尺寸,一般应由尺寸界限、() 、尺寸数字构成。
南京信息工程大学试卷2019 - 2020 学年第一学期工程制图I 课程试卷( A 卷) 本试卷共 6 页;考试时间 120 分钟;任课教师邱慧;出卷时间2019年 12 月学院专业班学号姓名得分一、单选题 (每题 2 分,共 12 分)答案请写在此处:1 2 3 4 5 6 1、下面有关点的投影绘制正确的是()。
A B C D2、正平线的( )反映该直线的实长。
A H投影B V投影C W投影D三面投影均不可3、正圆锥被一平面截切,截平面位置与圆锥轴线垂直时,截交线为( )。
A 直线B 圆C椭圆D抛物线4、被截切三棱柱对应的侧面投影为( )。
5、已知物体的前视图及俯视图,所对应的左视图为( )。
6、对应左边的A-A剖切位置,分析判断其断面图为 ( )。
A B C D二、判定两直线的相对位置(每题2分,共8分)(1)(2)(3)(4)三、作三角形ABC与矩形DEFG的交线,并判别其可见性 (10分)四、补画立体的第三投影图(8分)五、完成左视图 (7分)六、补画组合体(半球与棱柱、圆柱相贯)的三面投影(8分)七、根据已知视图补画第三视图或视图中所缺的图线(保留作图痕迹,14分)八、下图是某立体的三视图,请对其标注尺寸(尺寸按1:1量取,13分)九、极限与配合 (共20分)某部件中零件间的配合尺寸如图所示:(1)解释配合尺寸ø16H7/g6的含义(12分):(a)ø16表示;(b)g表示;(c)此配合是制配合;(d)6、7分别表示与孔的。
(2)根据装配图中所注的配合尺寸,分别在零件图的相应部位注出公称尺寸和极限偏差值。
(只需挑选一对配合尺寸标注即可,8分)(已知:公称尺寸为16mm时,标准公差IT5、IT6、IT7分别为0.008、0.011、0.018mm,轴的基本偏差r,g分别为+0.023mm、-0.006mm;公称尺寸为28mm时,标准公差IT5、IT6、IT7分别为0.009、0.013、0.021mm,轴的基本偏差r,g分别为+0.028mm、-0.007mm)。
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时,称之为;若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交,所得的交线称为:,交线所围成的平面图形称为:。
截交线、断面3.正垂面上的圆在V面上的投影为,在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为:平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为,和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例,为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸;图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是,简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样,则其图形大小______(相同,不同),但图上所标注的尺寸数值是______(一样的,不一样的)。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体,所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体,所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线,面上的一点A在W面的投影也在这条线上。
(√)2求棱锥面上点的投影,可以利用素线法来做。
(╳)3平面立体相贯,相贯线可能是一组也可能是两组。
(√)4曲线的投影只能是曲线。
(╳)5直线的投影只能是直线。
(╳)6平面截割圆柱,截交线有可能是矩形。
(√)7正等测的三个轴间角均为120°,轴向伸缩系数为:p=r≠q。
(╳)8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
(√)9立体的投影图中,正面投影反映形体的上下前后关系和正面形状。
工程制图试题八
一、选择题(每题10分,共20分)
1.寸线终端有两种形式, 箭头和斜线. 当图样中有圆时, 整张图样的尺寸
线终端()
A宜采用箭头
B宜采用斜线
C两种形式可同时采用
D可任选其一
2.包含一条正平线()
A只能作正平面
B只能作正垂面
C只能作一般位置平面
D可以作正平面, 正垂面和一般位置平面
三.用R=13mm的圆弧连接已知圆弧φ50和R15,保留作图线,并标注出连接弧的圆
心○及动切点K
1K
2。
(15分)
四、求作两平面的交线,并判别可见性。
(15分)
五、知俯视图和主视图,画出左视图。
(20分)
六、知主视图和俯视图,将左视图画成A—A半剖视图。
(30分)。
