你好，那三个连结无效了，给你此外找了个 ,你能够参照一下。
制作靓声甲类功放该电路拥有以下特点： 1．采纳板块积木式组合，可依据自己经济状况适合增减。
2．电压放大多半与电流放大多半分开设计、布版，便于烧友采纳高、低压两组电源分开供电，可选择众多特点的后级电路搭配，也便于安装固定散热片，为发热友摩机供给方便。
3．采纳无大环负反应设计，可进一步改良扬声器负反应电动势对音质的影响。
限于篇幅，这里简介电压放大多半与电流放大多半。
以下均为双声道设计，仅给出一个声道的原理图，另一声道、电源与保护电路图略。
一、电压放大多半使用厂家供给的成品板。
该板双声道设计，采纳双面镀金线路板制作，板上大批使用发热器件，如五环金属膜电阻、 ELNA 发热电容、音频专用高频管、低噪声恒流源专用处效应管等。
原理简图如图 2 所示。
使用孪生场效应管 NPD5565输入，采纳共源共基电路、有源负载及差分电路，与马兰士企业的 HDAM 模块电路及国内一些厂家生产的电压放大模块电路对比，本电路显得设计更趋于该电压放大板对电源适应范围较宽，±35V ～±60V 都可工作，建议电压放大多半供电采纳并联式稳压电源，且比电流放大多半电压超出 5V ～10V 。
完美，音质也更理想。
二、电流放大多半有多种电流放大板可与上述电压放大板配套，下表列出所用功率管的部分参数供发热友参照。
1． 2SK2013 ／2SJ313 推进 3 对 2SK1529 ／J200 ，原理图如图 3 所示。
2．2SK2013 ／2SJ313 推进 3 对 2SC5200 ／2SA1943 ，原理图略，可参照图3，装置时只需把K1529 ／ J200 换为 C5200 ／A1943 即可。
3． 2SC5171 ／2SA1930 推进 6 只 2SK851 ，原理图如图 4 所示，超大电流MOS 场效应管 2SK851 拥有开关速度快、导通电阻小、失真率低等特点。

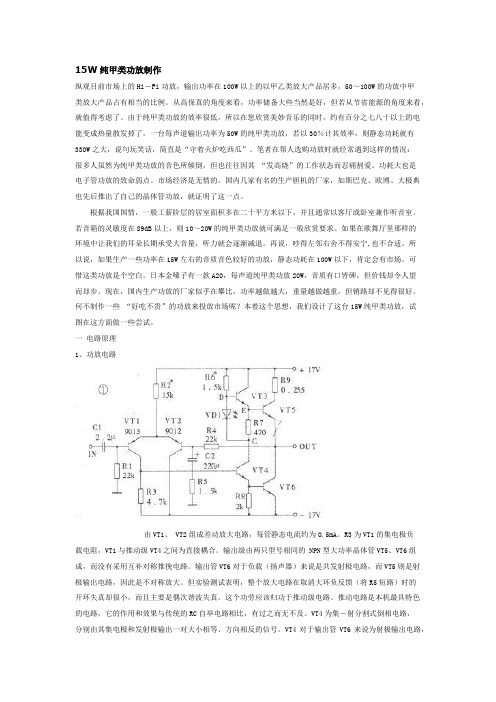

15W纯甲类功放制作纵观目前市场上的Hi－Fi功放，输出功率在100W以上的以甲乙类放大产品居多，50～100W的功放中甲类放大产品占有相当的比例。
从高保真的角度来看，功率储备大些当然是好，但若从节省能源的角度来看，就值得考虑了。
由于纯甲类功放的效率很低，所以在您欣赏美妙音乐的同时，约有百分之七八十以上的电能变成热量散发掉了。
一台每声道输出功率为50W的纯甲类功放，若以30％计其效率，则静态功耗就有330W之大，说句玩笑话，简直是“守着火炉吃西瓜”。
笔者在帮人选购功放时就经常遇到这样的情况：很多人虽然为纯甲类功放的音色所倾倒，但也往往因其“发高烧”的工作状态而忍痛割爱。
功耗大也是电子管功放的致命弱点。
市场经济是无情的。
国内几家有名的生产胆机的厂家，如斯巴克、欧博、大极典也先后推出了自己的晶体管功放，就证明了这一点。
根据我国国情，一般工薪阶层的居室面积多在二十平方米以下，并且通常以客厅或卧室兼作听音室。
若音箱的灵敏度在89dB以上，则10～20W的纯甲类功放就可满足一般欣赏要求。
如果在歌舞厅里那样的环境中让我们的耳朵长期承受大音量，听力就会逐渐减退。
再说，吵得左邻右舍不得安宁,也不合适。
所以说，如果生产一些功率在15W左右的音质音色较好的功放，静态功耗在100W以下，肯定会有市场。
可惜这类功放是个空白。
日本金嗓子有一款A20，每声道纯甲类功放20W，音质有口皆碑，但价钱却令人望而却步。
现在，国内生产功放的厂家似乎在攀比，功率越做越大，重量越做越重，但销路却不见得很好。
何不制作一些“好吃不贵”的功放来投放市场呢？本着这个思想，我们设计了这台15W纯甲类功放，试图在这方面做一些尝试。
一电路原理1、功放电路由VT1、 VT2组成差动放大电路，每管静态电流约为0.5mA。
R3为VT1的集电极负载电阻，VT1与推动级VT4之间为直接耦合。
输出级由两只型号相同的 NPN型大功率晶体管VT5、VT6组成，而没有采用互补对称推挽电路。
甲类功放并联式稳压电源电路图发布时间:2011-5-20 10:54:17 |来源: 第一价值网| 查看: 1172次 | 收藏 | 打印 TAG：甲类功放并联式稳压电源电路甲类功放电路图甲类功放并联式稳压电源电路图要做一套音质上乘的功放，首先要有一款性能优越的前级放大电路，而一款好的前级放大电路要发挥其最佳性能，就需要有优秀的电源给其供电！有的Hi—END级的前级机就使用了干电池供电了，如：日本松下公司的极品功放前级S U-C7000 就采用电池供电了！而国内的获奖机其前级电路就多为由分立元件组成的，图1是稳压IC、分立稳压电路、电池三种供电系统的噪音比较图。
在这里向广大发烧友介绍国内获奖机用得最多的甲类并联式稳压电路，电路图见图2，用该电路给前级放大电路供电，背景非常宁静，使低频埪制力变好，而且有力度，中高频变得滑顺，柔和，大大改善了音乐，在主观听感上感觉较为温和，没有一些冷艳，刺耳感，用该电源电路去摩机，可起到立竿见影的效果，音响音质改善十分明显！因为一般音响多为用三端稳压或串联式稳压，好一些的用有源伺服稳压，而甲类并联式稳压电源电路的性能和电池供电的性能最接近，效果当然显著！并联式稳压电源其内阻很小，这对于改善音质起很大的作用，因为音乐信号电流回路中，电流回路内阻是越小越好的！为音乐细节的重现奠定了基础。
图甲类功放并联式稳压电源电路图下面分析一下甲类并联式稳压电源的工作原理：220V的市电经过变压器降压后经整流桥整流后由C1（C2）滤波，滤去交流杂波，接着由性能优越的LM317与R1组成的恒流电路（约160mA，足可以驱动任何纯甲类前级放大电路，若要电流更大，改变R1的阻值即可）、恒流电路能够阻断电源噪音，并有效地退耦掉后级通过电源对前级的干扰，经过恒流之后的电源由V T1（VT2）、VD1（VD2）及RP1（RP2）、R2—R5）等构成电压误差取样设置电路并经R6（R7）的控制调整管V T3（VT4）的基极，改变调整管的导通压降，利用分流电流，达到稳压的目的。
高保真单端纯直流甲类前级放大电路的制作及调试类别：网文精粹阅读：2309图为单端甲类前级放大电路，电路板实物图如下图所示（图中仅画一个声道，另一个声道相同）。
电路特点如下：①采用发烧管K246,A970,C2240,Al145、C2705等，信号从输人级到输出级均设计为纯甲类状态，从而避免了交越失真，音色及听感特别好，动态好，解析力强。
②输人级采用场效应管做单端差分电路，以得到悦耳的音色，输人级采用场效应管对信噪比有好处，输人阻抗高，有利于微弱信号的拾取，其传输特性和电子管相似，可以表现出类似胆机的音色。
③为了适应不同的音源及发烧角度，需要电路由NE5532等组成的音调电路，并且设置有直通开关，当聆听音乐时，按一下自锁开关K即可跳过音调进人纯Hi-Fi状态。
④电源部分采用分立元器件稳压电源，具有极低的输出内阻，稳压精度高，反应速度快。
对电源纹波有良好的吸收特性，从而保证了本前级音色的纯净度。
电路原理如下：IC1及其外围元器件是音调电路；K1是直通/4调开关；T1,T2是由场效应管组成的单端差分电路；T7, T8是恒流源；R1、R2是T1、T2的负载，该级没有采用镜像恒流源做负载，可提高整体电路的转换速度并确保保真度。
实践证明，镜像恒流源做负载时，电路失真程度较电阻做负载时程度大。
这也就是Hi-Fi为什么越简洁失真越小的道理。
该级设置静态电流均为3 mA（每管），使该级工作在甲类状态，因而没有开关失真和交越失真，并提高了动态范围。
单端甲类线路本身可抵消奇次谐波失真，而偶次谐波比较丰富，对音色起到一定的润泽作用，听感优美，音色温暖柔润，具有更佳的耐听性，深受发烧友的喜爱。
T1,T2将输人信号转变为电流变化，再由T3, T4将电流变化转变为电压输出，T9, T10是T3,T 4的镜像恒流源，可确保该级的稳定性。
电压放大级采用共基极电路。
这种电路多用于宽频带放大电路，具有极高的高频特性。
T5 , T6是输出级，Tll及VR1、R3是其静态偏置电路，通过调节VR1使输出级静态电流在10-20 mA即可。
15W純甲類功放電路圖及原理2009-06-12 22:01:21.0縱觀目前市場上的Hi－Fi功放，輸出功率在100W以上的以甲乙類放大產品居多，50～100W 的功放中甲類放大產品佔有相當的比例。
從高保真的角度來看，功率儲備大些當然是好，但若從節省能源的角度來看，就值得考慮了。
由於純甲類功放的效率很低，所以在您欣賞美妙音樂的同時，約有百分之七八十以上的電能變成熱量散發掉了。
一台每聲道輸出功率為50W的純甲類功放，若以30％計其效率，則靜態功耗就有330W之大，說句玩笑話，簡直是“守著火爐吃西瓜”。
筆者在幫人選購功放時就經常遇到這樣的情況：很多人雖然為純甲類功放的音色所傾倒，但也往往因其“發高燒”的工作狀態而忍痛割愛。
功耗大也是電子管功放的致命弱點。
市場經濟是無情的。
國內幾家有名的生產膽機的廠家，如斯巴克、歐博、大極典也先後推出了自己的電晶體功放，就證明了這一點。
根據我國國情，一般工薪階層的居室面積多在二十平方米以下，並且通常以客廳或臥室兼作聽音室。
若音箱的靈敏度在89dB以上，則10～20W的純甲類功放就可滿足一般欣賞要求。
如果在歌舞廳裏那樣的環境中讓我們的耳朵長期承受大音量，聽力就會逐漸減退。
再說，吵得左鄰右捨不得安寧,也不合適。
所以說，如果生產一些功率在15W左右的音質音色較好的功放，靜態功耗在100W以下，肯定會有市場。
可惜這類功放是個空白。
日本金嗓子有一款A20，每聲道純甲類功放20W，音質有口皆碑，但價錢卻令人望而卻步。
現在，國內生產功放的廠家似乎在攀比，功率越做越大，重量越做越重，但銷路卻不見得很好。
何不製作一些“好吃不貴”的功放來投放市場呢？本著這個思想，我們設計了這臺15W純甲類功放，試圖在這方面做一些嘗試。
一電路原理1、功放電路由VT1、VT2組成差動放大電路，每管靜態電流約為0.5mA。
R3為VT1的集電極負載電阻，VT1與推動級VT4之間為直接耦合。
輸出級由兩隻型號相同的NPN型大功率電晶體VT5、VT6組成，而沒有採用互補對稱推挽電路。
功率放大电路甲类乙类甲乙类总结
功率放大电路通常分为甲类和乙类两种类型，它们在放大器的工作方式、效率和应用方面有着不同的特点。
首先，让我们来看看甲类功率放大电路。
甲类功率放大电路的特点是在整个信号周期内，电流都能流过输出管，因此它能够实现线性放大。
这意味着甲类功率放大器能够提供高质量的音频放大，适用于要求高保真度的音频放大场合，比如音响系统等。
然而，甲类功率放大器的效率比较低，通常只有20%～30%，并且会产生较大的热量。
另外，由于需要在整个信号周期内都保持通电状态，因此它的功耗也比较高。
接下来是乙类功率放大电路。
乙类功率放大电路的特点是只在信号的一部分周期内才有电流流过输出管，这使得它的效率比甲类功率放大器高得多，通常能够达到70%～80%。
这意味着乙类功率放大器能够在更小的功率输入下实现相同的输出功率，从而减少能源消耗和热量产生。
然而，乙类功率放大器在信号过渡的地方会产生交叉失真，因此在一些对音频质量要求较高的场合，如音响放大器等，可能不太适用。
综上所述，甲类功率放大电路适合要求高保真度的音频放大场合，而乙类功率放大电路则适合对效率要求较高的场合。
在实际应
用中，工程师需要根据具体的需求来选择合适的功率放大电路类型，并在设计中权衡好音质、效率和成本等因素。
15W 纯甲类功放电路图及原理纵观目前市场上的Hi －Fi 功放，输出功率在100W 以上的以甲乙类放大产品居多，50～100W 的功放中甲类放大产品占有相当的比例。
从高保真的角度来看，功率储备大些当然是好，但若从节省能源的角度来看，就值得考虑了。
由于纯甲类功放的效率很低，所以在您欣赏美妙音乐的同时，约有百分之七八十以上的电能变成热量散发掉了。
一台每声道输出功率为50W 的纯甲类功放，若以30％计其效率，则静态功耗就有 330W 之大，说句玩笑话，简直是“守着火炉吃西瓜”。
笔者在帮人选购功放时就经常遇到这样的情况：很多人虽然为纯甲类功放的音色所倾倒，但也往往因其 “发高烧”的工作状态而忍痛割爱。
功耗大也是电子管功放的致命弱点。
市场经济是无情的。
国内几家有名的生产胆机的厂家，如斯巴克、欧博、大极典也先后推出了自己的晶体管功放，就证明了这一点。
根据我国国情，一般工薪阶层的居室面积多在二十平方米以下，并且通常以客厅或卧室兼作听音室。
若音箱的灵敏度在89dB 以上，则10～20W 的纯甲类功放就可满足一般欣赏要求。
如果在歌舞厅里那样的环境中让我们的耳朵长期承受大音量，听力就会逐渐减退。
再说，吵得左邻右舍不得安宁,也不合适。
所以说，如果生产一些功率在15W 左右的音质音色较好的功放，静态功耗在100W 以下，肯定会有市场。
可惜这类功放是个空白。
日本金嗓子有一款A20，每声道纯甲类功放20W ，音质有口皆碑，但价钱却令人望而却步。
现在，国内生产功放的厂家似乎在攀比，功率越做越大，重量越做越重，但销路却不见得很好。
何不制作一些不制作一些 “好吃不贵”的功放来投放市场呢？本着这个思想，我们设计了这台15W 纯甲类功放，试图在这方面做一些尝试。
这方面做一些尝试。
一 电路原理电路原理1、功放电路、功放电路 由VT1、 VT2组成差动放大电路，每管静态电流约为0.5mA 。
R3为VT1的集电极负载电阻，VT1与推动级VT4之间为直接耦合。
15W纯甲类功放电路图及原理2009年05月16日纵观目前市场上的Hi－Fi功放，输出功率在100W以上的以甲乙类放大产品居多，50～100W的功放中甲类放大产品占有相当的比例。
从高保真的角度来看，功率储备大些当然是好，但若从节省能源的角度来看，就值得考虑了。
由于纯甲类功放的效率很低，所以在您欣赏美妙音乐的同时，约有百分之七八十以上的电能变成热量散发掉了。
一台每声道输出功率为50W的纯甲类功放，若以30％计其效率，则静态功耗就有 330W之大，说句玩笑话，简直是“守着火炉吃西瓜”。
笔者在帮人选购功放时就经常遇到这样的情况：很多人虽然为纯甲类功放的音色所倾倒，但也往往因其“发高烧”的工作状态而忍痛割爱。
功耗大也是电子管功放的致命弱点。
市场经济是无情的。
国内几家有名的生产胆机的厂家，如斯巴克、欧博、大极典也先后推出了自己的晶体管功放，就证明了这一点。
根据我国国情，一般工薪阶层的居室面积多在二十平方米以下，并且通常以客厅或卧室兼作听音室。
若音箱的灵敏度在89dB以上，则10～20W的纯甲类功放就可满足一般欣赏要求。
如果在歌舞厅里那样的环境中让我们的耳朵长期承受大音量，听力就会逐渐减退。
再说，吵得左邻右舍不得安宁,也不合适。
所以说，如果生产一些功率在15W左右的音质音色较好的功放，静态功耗在100W以下，肯定会有市场。
可惜这类功放是个空白。
日本金嗓子有一款A20，每声道纯甲类功放20W，音质有口皆碑，但价钱却令人望而却步。
现在，国内生产功放的厂家似乎在攀比，功率越做越大，重量越做越重，但销路却不见得很好。
何不制作一些“好吃不贵”的功放来投放市场呢？本着这个思想，我们设计了这台15W纯甲类功放，试图在这方面做一些尝试。
一电路原理1、功放电路由VT1、 VT2组成差动放大电路，每管静态电流约为0.5mA。
R3为VT1的集电极负载电阻，VT1与推动级VT4之间为直接耦合。
输出级由两只型号相同的 NPN 型大功率晶体管VT5、VT6组成，而没有采用互补对称推挽电路。
输出管VT6对于负载（扬声器）来说是共发射极电路，而VT5则是射极输出电路，因此是不对称放大。
但实验测试表明，整个放大电路在取消大环负反馈（将R5短路）时的开环失真却很小，而且主要是偶次谐波失真。
这个功劳应该归功于推动级电路。
推动电路是本机最具特色的电路，它的作用和效果与传统的RC自举电路相比，有过之而无不及。
VT4为集－射分割式倒相电路，分别由其集电极和发射极输出一对大小相等、方向相反的信号。
VT4对于输出管VT6来说为射极输出电路，电压放大倍数小于1。
从VT4集电极输出的信号通过交流电阻很小的发光二极管VD1，加到输出推动管VT3的基极。
VD1的正向导通压降约为1.9V左右，可看作一个噪声很小的稳压二极管，它使得VT3的发射极电阻R7两端的直流电压UEC基本不变，约比VD1的稳压值小0.7V。
对交流信号而言，R7是与VT3的发射结电阻相并联的。
VT3和VT5组成同极性达林顿式复合管。
因此推挽放大的上臂是由一级共射放大电路（VT4）和二级射极输出电路（VT3、VT5）构成的，而推挽电路的下臂是则由一级射极输出电路（VT4）和一级共射放大电路（VT6）构成，可见是不对称的推挽放大电路。
故在选择放大管时，这几只管子的电流放大系数也不必配对。
这一点在工厂大批量生产时尤为重要，可以大大降低成本。
该样机各管β值如下：β1=β2=110，β3=50，β4=90，β5=70，β6=90。
也就是说，要把β值较大的管子优先安排为VT4和VT6。
该功放电路的开环电压放大倍数约为504，闭环电压放大倍数由R4和R5决定，约为15.7。
甲类推挽功率放大电路的理论最高效率为50％，该样机实测最大不失真输出电压的有效值为11V，折合成输出功率约为15W（8Ω），静态功耗约为40W，因此最高效率为37.5％。
当无信号输入时，效率为零，40W功率几乎全部消耗于两只输出管上，因此要加上足够面积的散热器，并且保证通风情况良好。
总之，该功放有以下特点：1.功率输出管的电流放大系数不需配对；2.用笔者设计的推动电路取代了传统的自举电路，频率响应好；3.输出电压幅度大；4.电路简单、调整容易、便于制作。
2、稳压电源由于功放为OCL电路，输出端与扬声器直接耦合，故一般应加装延时保护电路，但由于该机采用了具有短路保护及软启动功能的±17V双路稳压电源，故省略了这部分电路。
正负稳压电路均采用集电极输出式调整电路，效率高且具有短路保护功能，但不能够自启动。
VT7、VT9组成复合电源调整管。
VT11为取样放大管。
由于VT11的基极接地，故发射极电位必须为－0.7V才能使它工作于放大状态。
所以R19的下端不能接地，而是接至－17V。
所以，如果万一负输出电源对地短路，将会使 VT11的发射极与基极间的电压为零，从而使VT11截止，这样调整管VT9、VT7因得不到基极电流也截止，结果使得正输出电源电压为零。
由于正、负稳压电路是对称的，故当正电源对地短路时，也会使负电源电压为零。
功放电路的输出端省却了扬声器保护电路的原因也在于此，万一有一只输出管发生击穿短路，另一只输出管也会由于上述保护功能而得不到电源电压，这样扬声器中就不会有大的直流电流通过，从而有效地保护了扬声器。
该电源的输出电压基本上由VD4、VD5两只稳压管的稳压值决定，约比它们的稳压值低0.7V左右（即减去VT11、VT12的发射结直流压降），故对两只稳压管要仔细挑选配对。
输入端滤波电容器每边采用两只4700μF的电解电容器并联使用，而输出端的滤波电容器每边仅采用一只10μF的无极性电容器。
通过样机实测，当输出电流为2.4A（满载）时的纹波电压很小：正电源侧为0.8mV，负电源侧为1.25mV。
此外，波形并非100Hz的锯齿状，而是频谱较宽的噪声状。
该电源的稳压性能之所以较好，一是由于集电极输出式稳压电路的调整管具有一定的电压放大倍数，二是由于取样电路的取样比等于1，输出端的电压变化直接通过VD4、VD5耦合到了取样放大管VT11、VT12的发射极。
为了消除一般OCL电路开机时通过扬声器的冲击电流造成的“噗”声，该电源还设计了软启动电路。
其工作原理如下：开机后，滤波电容器C3上的正电压通过 R10向C5充电，C5上的电压按指数规律上升。
该电压通过R12及VD2加到正电源输出端，同时通过R16为VT12的发射极提供电流，使负电源也同时启动。
电源电压达到正常值后，正输出电压通过R14给单向可控硅VD3提供触发电压而使它导通。
VD3导通后，其阳极电压降低到0.7V以下，故二极管 VD2截止。
C5上的电压通过R12和VD3放电。
延迟时间由R10、C5时间常数决定，本例中此常数为0.33秒，开机时音箱中一点儿声响都没有。
该电源的效率很高，调整管集电极和发射极之间电压降至1V时，输出电压仍可保持稳定。
若市电交流电压为220V时，稳压电路的输入电压设定为±22V （带额定负载），则可以使稳压电源在市电变化±10％时，仍工作在最佳状态。
若以调整管压降为7V计算，在满负荷2.4A时的管耗约17W，因此只需较小的散热器，此时效率在70％以上。
当调整管压降为3V时，效率为85％。
总之，该电源电路特点是：具有软启动功能；具有正负电源分别短路或同时短路的保护功能，可省去扬声器保护电路；高效率，约70～85％以上；低纹波系数。
二、制作与调整要点1.元器件的选择功率输出管VT5、VT6选用东芝的2SC3281，β在70～110之间。
实验时也曾选用过三肯的2SC 2922，但发现容易产生高频自激。
推动管VT4选用NEC的2SD401，β值为70～90，VT3也用2SD401，β在50～70之间。
当输出管的β值在100以上时，VT3、VT4也可选用国产管3DG130（3DG12）。
输入级VT1、VT2可选用9012或9015等，β值在100左右，不宜太高，但要求配对；也可选用P 沟道结型场效应晶体管，但耐压应不低于40V(因手头无此类管子，故未曾实验)。
电阻的功率R6、R10应选1W以上， R7、R16、R19应选1／2W以上，其余不作要求。
电阻 R9采用两只1W、0.51Ω电阻并联，作为测量时取样使用。
稳压管VD4、VD5应选1W以上功率的。
单向可控硅可选1A电流的任何型号。
电源部分的VT7、VT8选用MJ2955和2N3055或其它互补配对管，要求β大些，最好大于80。
推动管VT9、VT10选用中功率管 3CK9、3DK9等，β值在50～80之间。
取样放大管VT11、VT12选用9014和9015，β值大于100。
还要注意正负电源各对应管的β值应该相近，即大致配对。
电容C1、C6、C7选用涤纶或聚丙烯电容。
稳压电源输入滤波电容C3、C4采用四只4700μF35V优质电解电容两两并联使用。
电源变压器功率容量应不小于100VA，次级交流电压双18V，电流3A以上。
整流管可用1N5401。
2.调整要点电源部分几乎不需要调整。
如果电源不能自启动，则应适当减小R10的数值，但应在满载时能够自启动的前提下尽量大一些，以增大延迟时间。
功放部分的调整可归结为两项；一是调整R2使输出端电位等于零；二是调整R6使R9上的压降等于0.3V，此时末级静态电流约为1.18A。
注意一开始可将电流调得稍小些，如0.9A，等预热一段时间以后再调到上述规定的数值。
3.电路的变通该功放电路稍加改动即可变为 OTL电路，此时稳压电路可以省去负电源部分。
OTL电路虽然技术指标的测试结果不及OCL电路，但音色却别有风味。
OTL 电路由于使用了输出电容器，虽然会影响频率特性，但却使扬声器的安全得到了保障。
限于篇幅，此处不再赘述。
三、主要技术指标该功放的主要技术指标如下：最大输出功率为15W（8Ω）；频率响应为5Hz ～44kHz (－1dB,10W,8Ω）；电压增益为24dB；输入灵敏度为0.7V(rms)。
经过反复试听对比，大家一致认为该功放在播放人声时，嗓音显得宽厚圆润，流畅自然，能将演唱者的感情表达得很好。
小提琴的表现不毛不燥，解析力很高。
但对于动态范围较大的交响乐来说，本功放则显得有些力不从心，但觉得低频量感比较适中，能将各种乐器的轮廓刻画出来。
虽在大动态时显得逊色一些，因为它毕竟只有15W的有效值功率。
因此它作为家庭欣赏音乐用极为合适，达到了预期的设计目的。
