下载文档原格式
![JTG F40-2004《公路沥青路面施工技术规范》[1]](https://img.taocdn.com/s1/m/d1f1d1aa31b765ce040814b6.png)

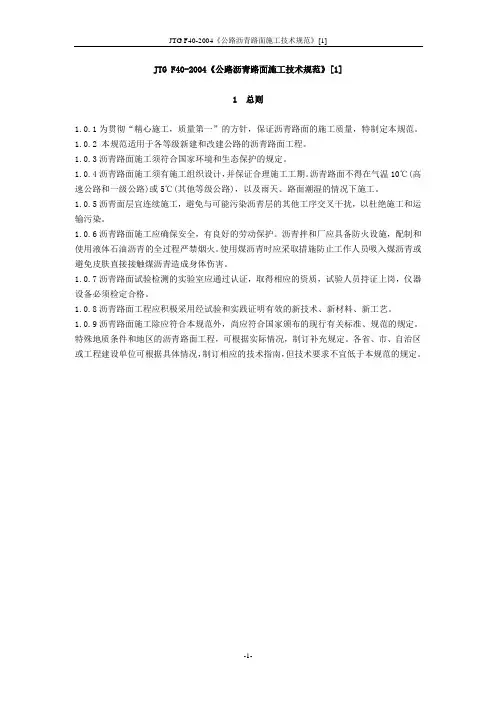

JTG F40-2004《公路沥青路面施工技术规范》[1]1 总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工须符合国家环境和生态保护的规定。
1.0.4沥青路面施工须有施工组织设计，并保证合理施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号2.1术语2.1.1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青 liquid bitumen(英), cutback asphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。

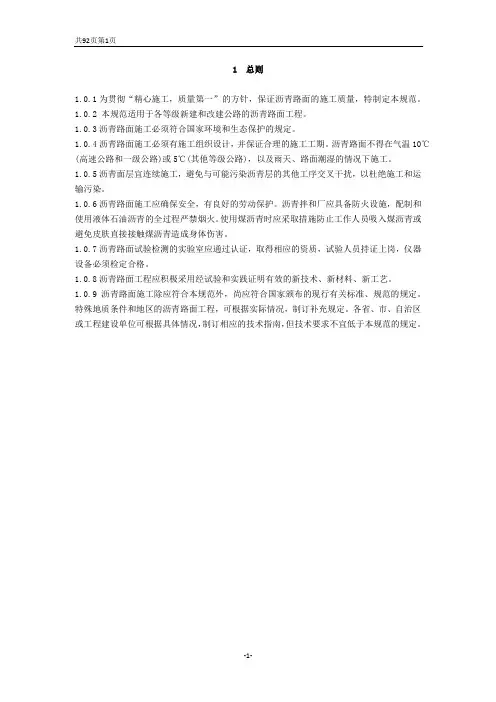

1 总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工必须符合国家环境和生态保护的规定。
1.0.4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号2.1术语2.1.1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青 liquid bitumen(英), cutback asphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
![[整理]JTGF40-2004公路沥青路面施工技术规范(附条文说明).](https://img.taocdn.com/s1/m/3acb93989e3143323868932c.png)

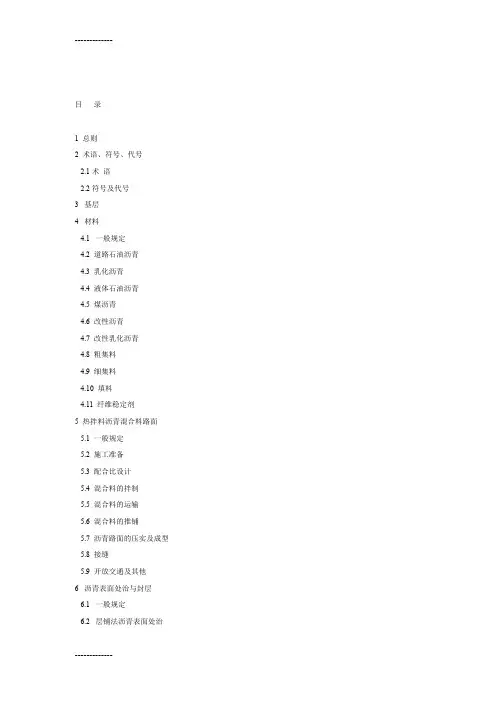

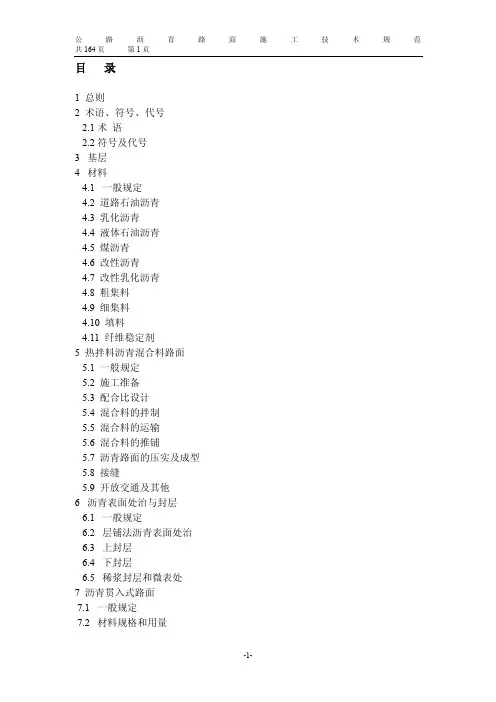

目录1 总则2 术语、符号、代号2.1术语2.2符号及代号3 基层4 材料4.1 一般规定4.2 道路石油沥青4.3 乳化沥青4.4 液体石油沥青4.5 煤沥青4.6 改性沥青4.7 改性乳化沥青4.8 粗集料4.9 细集料4.10 填料4.11 纤维稳定剂5 热拌料沥青混合料路面5.1 一般规定5.2 施工准备5.3 配合比设计5.4 混合料的拌制5.5 混合料的运输5.6 混合料的推铺5.7 沥青路面的压实及成型5.8 接缝5.9 开放交通及其他6 沥青表面处治与封层6.1 一般规定6.2 层铺法沥青表面处治6.3 上封层6.4 下封层6.5 稀浆封层和微表处7 沥青贯入式路面7.1 一般规定7.2 材料规格和用量7.3 施工准备7.4 施工方法8 常温沥青混合料路面8.1 一般规定8.2 冷拌沥青混合料的配合比设计8.3 冷拌沥青混合料路面施工8.4 冷补沥青混合料9 透层、粘层9.1 透层9.2 粘层10 其他沥青铺装工程10.1 一般规定10.2 行人及非机动车道路10.3 重型车停车场、公共汽车站10.4 水泥混凝土桥面的沥青铺装层10.5 钢桥面铺装10.6 公路隧道沥青路面10.7 路缘石与拦水带11 施工质量管理与检查验收11.1 一般规定11.2 施工前的材料与设备检查11.3 铺筑试验段11.4 施工过程中质量管理与检查11.5 交工验收阶级的工程质量检查与验收11.6 工程施工总结及质量保证期管理附录A 沥青路面使用性能气候分区附录B热拌沥青混合料配合比设计方法附录C SMA混合料配合比设计方法附录D OGFC混合料配合比设计方法附录E沥青层压实度评定方法附录F施工质量动态管理方法附录G沥青路面质量过程控制及总量检验方法附录H本规范用词说明前言原中华人民共和国行业部标准《公路沥青路面施工技术规范》(JTJ 032-94)于1994年6 月7日发布，1994年12月1日实施。
1 总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工必须符合国家环境和生态保护的规定。
1.0.4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号2.1术语2.1.1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青 liquid bitumen(英), cutback asphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。

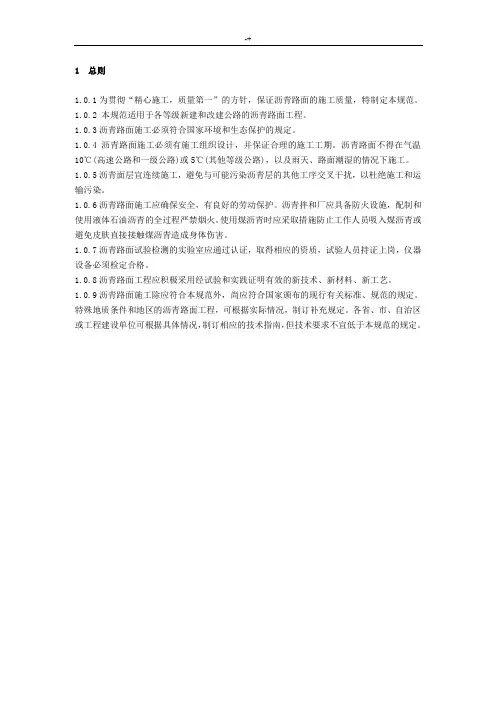

1总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工必须符合国家环境和生态保护的规定。
1.0.4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃ ( 高速公路和一级公路) 或 5℃ ( 其他等级公路 ) ，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
2术语、符号、代号2.1 术语2.1.1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料( 含添加的外掺剂、改性剂等) 的总称。
2.1.2乳化沥青 emulsified bitumen(英 ), asphalt emulsion，emulsified asphalt(美 )石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青 liquid bitumen(英 ), cutback asphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
1 总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工必须符合国家环境和生态保护的规定。
1.0.4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号2.1术语2.1.1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青 liquid bitumen(英), cutback asphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
![JTG+F40-2004《公路沥青路面施工技术规范》[1]](https://img.taocdn.com/s1/m/3180e88dcaaedd3383c4d3f3.png)

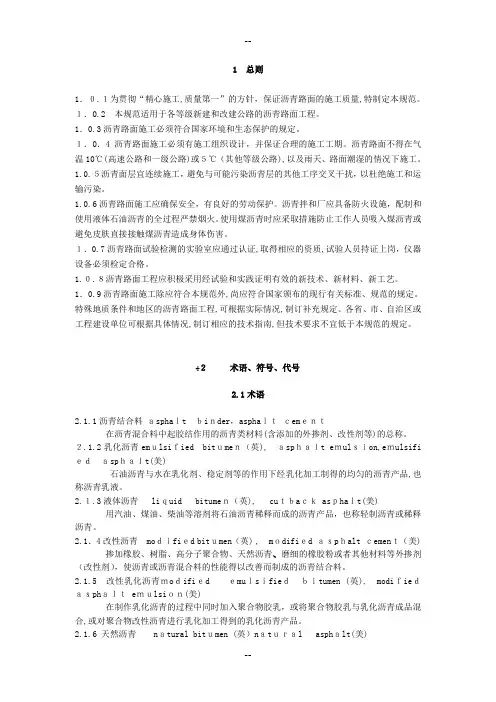

1 总则1．０.１为贯彻“精心施工,质量第一”的方针，保证沥青路面的施工质量,特制定本规范。
１．0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1．0.3沥青路面施工必须符合国家环境和生态保护的规定。
１．0．4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或５℃（其他等级公路),以及雨天、路面潮湿的情况下施工。
1.0.５沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
１．0.7沥青路面试验检测的实验室应通过认证,取得相应的资质,试验人员持证上岗，仪器设备必须检定合格。
1.０.８沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1．0.9沥青路面施工除应符合本规范外,尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程,可根据实际情况,制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况,制订相应的技术指南,但技术要求不宜低于本规范的规定。
ﻬ２术语、符号、代号2.1术语2.1.1沥青结合料ａsphaｌt ｂiｎder，asphaｌｔｃemｅｎｔ在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
２.1.2乳化沥青emｕlsiｆied bitｕmeｎ（英), ａspｈａｌt eｍulｓｉon,eｍulsifi ｅｄａspｈａｌt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品,也称沥青乳液。
2.１.3液体沥青liｑuid bitumeｎ（英), cuｔｂaｃｋ asｐhaｌt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。

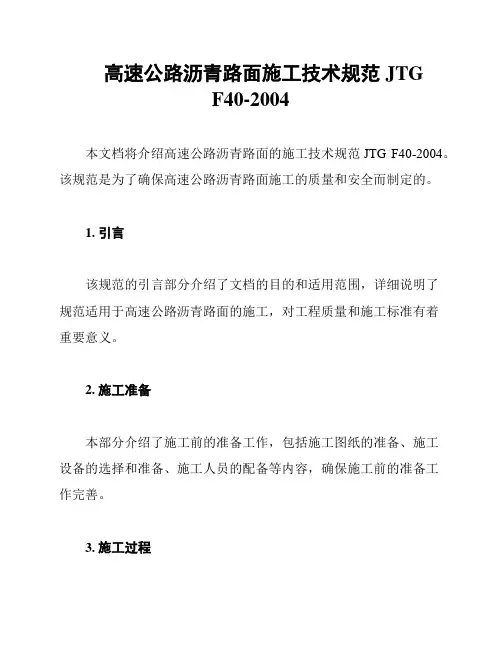

高速公路沥青路面施工技术规范JTGF40-2004本文档将介绍高速公路沥青路面的施工技术规范JTG F40-2004。
该规范是为了确保高速公路沥青路面施工的质量和安全而制定的。
1. 引言该规范的引言部分介绍了文档的目的和适用范围，详细说明了规范适用于高速公路沥青路面的施工，对工程质量和施工标准有着重要意义。
2. 施工准备本部分介绍了施工前的准备工作，包括施工图纸的准备、施工设备的选择和准备、施工人员的配备等内容，确保施工前的准备工作完善。
3. 施工过程该部分详细描述了沥青路面施工的各个过程，包括路基的处理、基层的施工、底层的施工、面层的施工等。
在每个过程中，规范指导了所需的施工方法、工艺参数、材料要求等。
4. 施工质量控制本部分重点讲述了施工质量控制的方法和要求，包括对施工过程中各个环节的监控、检测和验收，以确保施工质量符合规范要求。
5. 施工工艺技术要求该部分列举了沥青路面施工中的各项工艺技术要求，包括路基的压实度、基层的平整度、沥青混合料的配合比等。
这些要求对保证路面的平整度、强度和使用寿命至关重要。
6. 施工控制本部分介绍了施工过程中的控制措施和要求，包括施工质量的监控、施工设备的控制、施工进度的控制等，以确保施工过程的顺利进行和施工质量的达标。
7. 验收与报验该部分详细说明了施工完成后的验收和报验要求，包括验收标准、验收方法、验收记录等，以确保施工最终符合规范要求并能够投入使用。
8. 环境保护与安全本部分强调了施工过程中的环境保护和安全问题，包括施工现场的环境保护、安全设施的设置、安全操作规程等，以确保施工过程中不对环境造成污染和不发生事故。
9. 维修与维护该部分介绍了沥青路面的维修和维护方法，包括路面损坏的处理、沥青路面的维护周期等，以延长路面的使用寿命和保持路面的良好状态。
10. 其他要求本部分列举了一些其他的施工要求和注意事项，如施工记录的保存、质量检测报告的提交等，以确保施工过程的规范和可追溯性。
1 总则1.0。
1为贯彻“精心施工,质量第一”的方针，保证沥青路面的施工质量,特制定本规范。
1。
0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1。
0。
3沥青路面施工必须符合国家环境和生态保护的规定。
1。
0。
4沥青路面施工必须有施工组织设计,并保证合理的施工工期。
沥青路面不得在气温10℃(高速公路和一级公路）或5℃（其他等级公路），以及雨天、路面潮湿的情况下施工。
1。
0。
5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害.1。
0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格.1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1。
0。
9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况,制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号2.1术语2.1。
1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等）的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion,emulsified asphalt（美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液.2。
1。
3液体沥青 liquid bitumen（英）， cutback asphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。

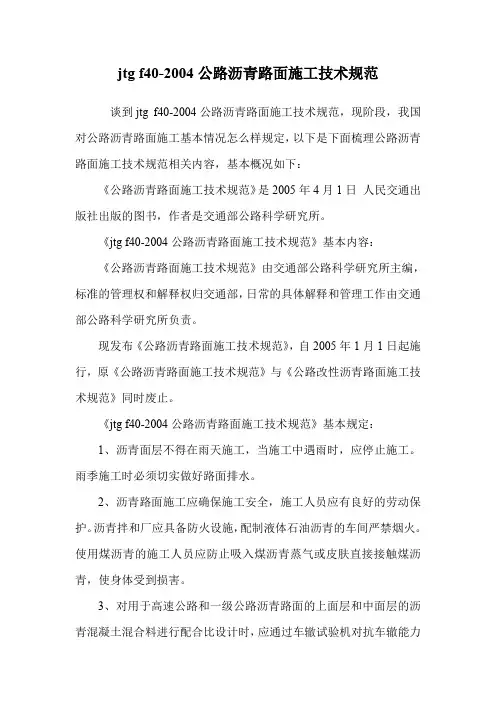

jtg f40-2004公路沥青路面施工技术规范谈到jtg f40-2004公路沥青路面施工技术规范，现阶段，我国对公路沥青路面施工基本情况怎么样规定，以下是下面梳理公路沥青路面施工技术规范相关内容，基本概况如下：《公路沥青路面施工技术规范》是2005年4月1日人民交通出版社出版的图书，作者是交通部公路科学研究所。
《jtg f40-2004公路沥青路面施工技术规范》基本内容：《公路沥青路面施工技术规范》由交通部公路科学研究所主编，标准的管理权和解释权归交通部，日常的具体解释和管理工作由交通部公路科学研究所负责。
现发布《公路沥青路面施工技术规范》，自2005年1月1日起施行，原《公路沥青路面施工技术规范》与《公路改性沥青路面施工技术规范》同时废止。
《jtg f40-2004公路沥青路面施工技术规范》基本规定：1、沥青面层不得在雨天施工，当施工中遇雨时，应停止施工。
雨季施工时必须切实做好路面排水。
2、沥青路面施工应确保施工安全，施工人员应有良好的劳动保护。
沥青拌和厂应具备防火设施，配制液体石油沥青的车间严禁烟火。
使用煤沥青的施工人员应防止吸入煤沥青蒸气或皮肤直接接触煤沥青，使身体受到损害。
3、对用于高速公路和一级公路沥青路面的上面层和中面层的沥青混凝土混合料进行配合比设计时，应通过车辙试验机对抗车辙能力进行检验。
在温度60℃、轮压0.7Mpa条件下进行车辙试验的动稳定度，对高速公路应不小于800次/mm，以一级公路应不小于600次/mm.4、当高速公路和一级公路的施工气温低于10℃、其他等级公路施工气温低于5℃时，不宜摊铺热拌沥青混合料。
5、沥青混合料的分层压实厚度不得大于250px.6 、热拌沥青混合料路面应待摊铺层表面温度低于50℃后，方可开放交通。
《公路沥青路面施工技术规范》(JTG F40-2004)主要修订内容介绍交通部公路科学研究所陈景副研究员2005年11月关于发布《公路沥青路面施工技术规范》(JTGF40-2004)的公告第24号现发布《公路沥青路面施工技术规范》(JTG F40-2004),自2005年1月1日起实施，原《公路沥青路面施工技术规范》(JTJ032-94)与《公路改性沥青路面施工技术规范》(JTJ036-98)同时废止。
中华人民共和国交通部二〇〇四年九月四日01472715225746521130160321413422477187331160516134194373500025130 05000100001500020000250003000035000198719901993199619992002年份高速公路通车里程(公里)中国高速公路迅猛发展原规范的不足之处(1) 老规范的沥青标准已经明显感到不足。
(2)在沥青路面表面层方面，抗滑与路面耐久性显示了明显的矛盾。
(3) II型沥青混合料暴露出许多不足。
(4)由于过分强调减薄，沥青层压实厚度与集料粒径之间显示出不匹配的问题比较突出。
(5)在沥青混合料的配合比设计方面，美国SUPERPAVE配合比设计方法如何按照我国国情予以借鉴。
(6)沥青混合料水损害问题相当严重，应完善水稳定性的检验指标。
(7)在施工质量检验指标方面，缺乏透水性等指标，对压实度的检验方法及标准有许多不同看法。
(8) 桥面铺装的内容明显不足。
(9)改性沥青及SMA方面取得了较大的发展。
(10)半刚性基层透层油、沥青路面防水层、排水层、等许多方面都有较大进展。
本次修订重点对高速公路、一级公路提出更高的要求，在规范的各项条款中作明确的区分。
相关研究专题•沥青混合料矿料级配及配合比设计方法的修订•沥青路面透水测定方法及指标要求•超重载交通沥青路面材料试验标准(GTM对比)•SUPERPAVE设计方法的引进与开发•高速公路沥青路面抗滑标准•沥青混合料水稳定性评价指标等另外许多省、市、自治区也开设了相关的研究专题。
JTG F40-2004《公路沥青路面施工技术规范》[1]1 总则1.0.1为贯彻“精心施工，质量第一”的方针，保证沥青路面的施工质量，特制定本规范。
1.0.2 本规范适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工须符合国家环境和生态保护的规定。
1.0.4沥青路面施工须有施工组织设计，并保证合理施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体石油沥青的全过程严禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规范外，尚应符合国家颁布的现行有关标准、规范的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规范的规定。
2 术语、符号、代号2.1术语2.1.1沥青结合料 asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美)石油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青 liquid bitumen(英), cutback asphalt(美)用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
F40-2004《公路沥青路面改造技术规范》
该文档是中国公路工程标准化协会发布的《公路沥青路面改造技术规范》（以下简称《技术规范》）的标准号。
该技术规范旨在指导和规范公路沥青路面改造的相关工作。
背景
公路沥青路面改造是为了保持和提高道路的使用性能和寿命，对老化和损坏的沥青路面进行维修和更新。
通过合理的改造措施，可以延长路面的使用寿命，提高行车安全和舒适性。
内容
《技术规范》主要包括以下内容：
- 沥青路面改造的分类与适用范围
- 沥青路面改造的基本原则和要求
- 沥青路面改造的施工工艺和方法
- 沥青路面改造中的检测和验收要求
- 沥青路面改造后的质量评估和验收标准
其中，具体的施工工艺和方法包括了沥青路面修复、刨槽、重新摊铺等各种技术步骤。
《技术规范》还对改造后的路面质量进行评估，并提供相应的验收标准。
应用
《技术规范》适用于各类公路沥青路面的改造工程，包括高速公路、一般公路、城市道路等。
它为改造工程的设计、施工和验收提供了统一的技术规范和指导。
结论
JTG_F40-2004《公路沥青路面改造技术规范》是一份重要的技术规范文件，对于公路沥青路面的改造工作具有指导和规范作用。
通过合理应用该技术规范，可以提高改造工程的质量，保障道路的使用性能和寿命。
1总则1.0.1 为贯彻“精心施工，质量第一”的目标，保证沥青路面的施工质量，特拟订本规范。
本规范合用于各等级新建和改建公路的沥青路面工程。
1.0.3 沥青路面施工一定切合国家环境和生态保护的规定。
沥青路面施工一定有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10 ℃ (高速公路和一级公路)或 5 ℃ (其余等级公路)，以及雨天、路面湿润的状况下施工。
1.0.5 沥青面层宜连续施工，防止与可能污染沥青层的其余工序交错扰乱，以根绝施工和运输污染。
1.0.6 沥青路面施工应保证安全，有优秀的劳动保护。
沥青拌和厂应具备防火设备，配制和使用液体石油沥青的全过程禁止烟火。
使用煤沥青时应采纳举措防备工作人员吸入煤沥青或防止皮肤直接接触煤沥青造成身体损害。
1.0.7 沥青路面试验检测的实验室应经过认证，获得相应的资质，试验人员持证上岗，仪器设备一定检定合格。
1.0.8 沥青路面工程应踊跃采纳经试验和实践证明有效的新技术、新资料、新工艺。
1.0.9 沥青路面施工除应切合本规范外，尚应切合国家公布的现行有关标准、规范的规定。
特别地质条件和地域的沥青路面工程，可依据实质状况，制定增补规定。
各省、市、自治区或工程建设单位可依据详细状况，制定相应的技术指南，但技术要求不宜低于本规范的规定。
2术语、符号、代号2.1 术语沥青联合料asphalt binder， asphalt cement在沥青混淆猜中起胶结作用的沥青类资料( 含增添的外掺剂、改性剂等)的总称。
乳化沥青 emulsified bitumen( 英 ), asphalt emulsion ， emulsified asphalt( 美 )石油沥青与水在乳化剂、稳固剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
液体沥青liquid bitumen( 英 ), cutback asphalt( 美 )用汽油、煤油、柴油等溶剂将石油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
1 总则1.0.1为贯彻“精心施工，质量第一”的针，保证沥青路面的施工质量，特制定本规。
1.0.2 本规适用于各等级新建和改建公路的沥青路面工程。
1.0.3沥青路面施工必须符合环境和生态保护的规定。
1.0.4沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温10℃(高速公路和一级公路)或5℃(其他等级公路)，以及雨天、路面潮湿的情况下施工。
1.0.5沥青面层宜连续施工，避免与可能污染沥青层的其他工序交叉干扰，以杜绝施工和运输污染。
1.0.6沥青路面施工应确保安全，有良好的劳动保护。
沥青拌和厂应具备防火设施，配制和使用液体油沥青的全过程禁烟火。
使用煤沥青时应采取措施防止工作人员吸入煤沥青或避免皮肤直接接触煤沥青造成身体伤害。
1.0.7沥青路面试验检测的实验室应通过认证，取得相应的资质，试验人员持证上岗，仪器设备必须检定合格。
1.0.8沥青路面工程应积极采用经试验和实践证明有效的新技术、新材料、新工艺。
1.0.9沥青路面施工除应符合本规外，尚应符合颁布的现行有关标准、规的规定。
特殊地质条件和地区的沥青路面工程，可根据实际情况，制订补充规定。
各省、市、自治区或工程建设单位可根据具体情况，制订相应的技术指南，但技术要求不宜低于本规的规定。
2 术语、符号、代号2.1术语2.1.1沥青结合料asphalt binder，asphalt cement在沥青混合料中起胶结作用的沥青类材料(含添加的外掺剂、改性剂等)的总称。
2.1.2乳化沥青emulsified bitumen(英), asphalt emulsion，emulsified asphalt(美)油沥青与水在乳化剂、稳定剂等的作用下经乳化加工制得的均匀的沥青产品，也称沥青乳液。
2.1.3液体沥青liquid bitumen(英), cutback asphalt(美)用汽油、煤油、柴油等溶剂将油沥青稀释而成的沥青产品，也称轻制沥青或稀释沥青。
2.1.4改性沥青modified bitumen(英) , modified asphalt cement(美)掺加橡胶、树脂、高分子聚合物、天然沥青、磨细的橡胶粉或者其他材料等外掺剂（改性剂），使沥青或沥青混合料的性能得以改善而制成的沥青结合料。
2.1.5 改性乳化沥青modified emulsified bitumen (英), modified asphalt emulsion(美)在制作乳化沥青的过程中同时加入聚合物胶乳，或将聚合物胶乳与乳化沥青成品混合，或对聚合物改性沥青进行乳化加工得到的乳化沥青产品。
2.1.6 天然沥青natural bitumen (英)natural asphalt(美)油在自然界长期受地壳挤压、变化，并与空气、水接触逐渐变化而形成的、以天然状态存在的油沥青，其中常混有一定比例的矿物质。
按形成的环境可以分为湖沥青、岩沥青、海底沥青、油页岩等。
2.1.7透层prime coat为使沥青面层与非沥青材料基层结合良好，在基层上喷洒液体油沥青、乳化沥青、煤沥青而形成的透入基层表面一定深度的薄层。
2.1.8粘层tack coat为加强路面沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层。
2.1.9封层seal coat为封闭表面空隙、防止水分侵入而在沥青面层或基层上铺筑的有一定厚度的沥青混合料薄层。
铺筑在沥青面层表面的称为上封层，铺筑在沥青面层下面、基层表面的称为下封层。
2.1.10稀浆封层slurry seal用适当级配的屑或砂、填料（水泥、灰、粉煤灰、粉等）与乳化沥青、外掺剂和水，按一定比例拌和而成的流动状态的沥青混合料，将其均匀地摊铺在路面上形成的沥青封层。
2.1.11微表处micro-surfacing用适当级配的屑或砂、填料（水泥、灰、粉煤灰、粉等）采用聚合物改性乳化沥青、外掺剂和水，按一定比例拌和而成的流动状态的沥青混合料，将其均匀地摊铺在路面上形成的沥青封层。
2.1.12沥青混合料bituminous mixtures(英)，asphalt(美)由矿料与沥青结合料拌和而成的混合料的总称。
按材料组成及结构分为连续级配、间断级配混合料，按矿料级配组成及空隙率大小分为密级配、半开级配、开级配混合料。
按公称最大粒径的大小可分为特粗式(公称最大粒径等于或大于31.5mm)、粗粒式(公称最大粒径26.5mm)、中粒式(公称最大粒径16或19mm)、细粒式(公称最大粒径9.5或13.2mm)、砂粒式(公称最大粒径小于9.5mm)沥青混合料。
按制造工艺分热拌沥青混合料；冷拌沥青混合料；再生沥青混合料等。
2.1.13密级配沥青混合料dense-graded bituminous mixtures(英)，dense-graded asphalt mixtures (美)按密实级配原理设计组成的各种粒径颗粒的矿料，与沥青结合料拌和而成，设计空隙率较小（对不同交通及气候情况、层位可作适当调整）的密实式沥青混凝土混合料（以AC 表示）和密实式沥青稳定碎混合料(以ATB表示)。
按关键性筛通过率的不同又可分为细型、粗型密级配沥青混合料等。
粗集料嵌挤作用较好的也称嵌挤密实型沥青混合料。
2.1.14开级配沥青混合料open-graded bituminous paving mixtures(英)，open graded asphalt mixtures (美)矿料级配主要由粗集料嵌挤组成，细集料及填料较少，设计空隙率18％的混合料。
2.1.15半开级配沥青碎混合料half(semi)-open-graded bituminous paving mixtures(英)，由适当比例的粗集料、细集料及少量填料（或不加填料）与沥青结合料拌和而成，经马歇尔标准击实成型试件的剩余空隙率在6％～12％的半开式沥青碎混合料（以AM表示）。
2.1.16间断级配沥青混合料gap-graded bituminous paving mixtures(英)，gap-graded asphalt mixtures(美)矿料级配组成中缺少1个或几个档次(或用量很少)而形成的沥青混合料。
2.1.17 沥青稳定碎混合料(简称沥青碎) bituminous stabilization aggregate paving mixtures(英)，asphalt-treated permeable base(美)由矿料和沥青组成具有一定级配要求的混合料，按空隙率、集料最大粒径、添加矿粉数量的多少，分为密级配沥青碎(ATB)，开级配沥青碎(OGFC表面层及ATPB基层)、半开级配沥青碎(AM) 。
2.1.18 沥青玛蹄脂碎混合料stone mastic asphalt (英)，stone matrix asphalt (美)由沥青结合料与少量的纤维稳定剂、细集料以及较多量的填料(矿粉)组成的沥青玛蹄脂，填充于间断级配的粗集料骨架的间隙，组成一体形成的沥青混合料，简称SMA。
2.2 符号及代号本规各种符号、代号以及意义详见表2.2。
符号及代号表2.23.0.1沥青面层施工前应对基层进行检查，基层质量不符合要求的不得铺筑沥青面层。
3.0.2 新建沥青路面的基层按结构组合设计要求，选用沥青稳定碎、沥青贯入式、级配碎、级配砂砾等柔性基层；水泥稳定土或粒料、灰与粉煤灰稳定土或粒料的半刚性基层；碾压式水泥混凝土、贫混凝土等刚性基层；以及上部使用柔性基层，下部使用半刚性基层的混合式基层。
3.0.3 半刚性基层沥青路面的基层与沥青层宜在同一年施工，以减少路面开裂。
3.0.4以旧沥青路面作基层时，应根据旧路面质量，确定对原有路面修补、铣刨、加铺罩面层。
旧沥青路面的整平应按高程控制铺筑，分层整平的一层最大厚度不宜超过100mm。
3.0.5 以旧的水泥混凝土路面作基层加铺沥青面层时，应根据旧路面质量，确定处治工艺，确认能满足基层要求后，能加铺沥青层。
3.0.6旧路面处理后必须彻底清除浮灰，根据需要并作适当的铣刨处理，洒布粘层油，再铺筑新的结构层。
4.1 一般规定4.1.1沥青路面使用的各种材料运至现场后必须取样进行质量检验，经评定合格可使用，不得以供应商提供的检测报告或商检报告代替现场检测。
4.1.2 沥青路面集料的选择必须经过认真的料源调查，确定料源应尽可能就地取材。
质量符合使用要求，料开采必须注意环境保护，防止破坏生态平衡。
4.1.3 集料粒径规格以筛为准。
不同料源、品种、规格的集料不得混杂堆放。
4.2 道路油沥青4.2.1道路油沥青的质量应符合表4.2.1-1规定的技术要求。
各个沥青等级的适用围应符合表4.2.1-2的规定。
经建设单位同意，沥青的PI值、60℃动力粘度，10℃延度可作为选择性指标。
构层中的层位及受力特点、施工法等，结合当地的使用经验，经技术论证后确定。
4.2.2.1对高速公路、一级公路，夏季温度高、高温持续时间长、重载交通、山区及丘陵区上坡路段、服务区、停车场等行车速度慢的路段，尤其是汽车荷载剪应力大的层次，宜采用稠度大、60℃粘度大的沥青，也可提高高温气候分区的温度水平选用沥青等级；对冬季寒冷的地区或交通量小的公路、旅游公路宜选用稠度小、低温延度大的沥青；对温度日温差、年温差大的地区宜注意选用针入度指数大的沥青。
当高温要求与低温要求发生矛盾时应优先考虑满足高温性能的要求。
4.2.2.2当缺乏所需标号的沥青时，可采用不同标号掺配的调和沥青，其掺配比例由试验决定。
掺配后的沥青质量应符合表4.2.1-1的要求。
4.2.3沥青必须按品种、标号分开存放。
除长期不使用的沥青可放在自然温度下存储外，沥青在储罐中的贮存温度不宜低于130℃，并不得高于170℃。
桶装沥青应直立堆放，加盖苫布。
4.2.4道路油沥青在贮运，使用及存放过程中应有良好的防水措施，避免雨水或加热管道蒸汽进入沥青中。
.0.8 Word专业资料.[2]经建设单位同意，表中PI值、60℃动力粘度、10℃延度可作为选择性指标，也可不作为施工质量检验指标。
[3]70号沥青可根据需要要求供应商提供针入度围为60～70或70～80的沥青，50号沥青可要求提供针入度围为40～50或50～60的沥青。
[4]30号沥青仅适用于沥青稳定基层。
130号和160号沥青除寒冷地区可直接在中低级公路上直接应用外，通常用作乳化沥青、稀释沥青、改性沥青的基质沥青。
[5]老化试验以TFOT为准，也可以RTFOT代替。
[6]气候分区见附录A。
Word专业资料4.3 乳化沥青4.3.1乳化沥青适用于沥青表面处治路面、沥青贯入式路面、冷拌沥青混合料路面，修补裂缝，喷洒透层、粘层与封层等。
乳化沥青的品种和适用围宜符合表4.3.1的规定。
