方形横流式冷却塔与逆流式的基本区别

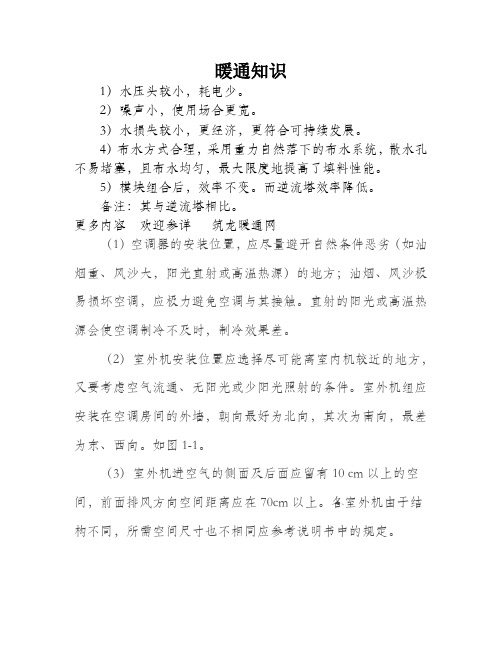

暖通知识1）水压头较小，耗电少。

2）噪声小，使用场合更宽。

3）水损失较小，更经济，更符合可持续发展。

4）布水方式合理，采用重力自然落下的布水系统，散水孔不易堵塞，且布水均匀，最大限度地提高了填料性能。

5）模块组合后，效率不变。

而逆流塔效率降低。

备注：其与逆流塔相比。

更多内容欢迎参详筑龙暖通网（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。

直射的阳光或高温热源会使空调制冷不及时，制冷效果差。

（2）室外机安装位置应选择尽可能离室内机较近的地方，又要考虑空气流通、无阳光或少阳光照射的条件。

室外机组应安装在空调房间的外墙，朝向最好为北向，其次为南向，最差为东、西向。

如图1-1。

（3）室外机进空气的侧面及后面应留有10 cm以上的空间，前面排风方向空间距离应在70cm以上。

各室外机由于结构不同，所需空间尺寸也不相同应参考说明书中的规定。

（4）空调器的安装面应坚固结实，具有足够的承载能力。

安装面为建筑物的旧壁或屋顶时，必须具有实心砖、混凝土或与其强度等效的安装面。

安装场地应能承受室外机的重量，且应该无振动，不引起噪声的增大。

比如：空调安在突出的阳台上会产生强烈共振，噪声大。

一般安在卧室的窗户下面，隔着窗、墙，会大大减少噪声。

而且安在窗户下面伸手可及，保证以后维护清洗、用户套空调罩以及检修等的方便。

（5）排出空气和噪声不影响邻居的场所。

（6）建筑物内部的过道、楼梯、出口等公用地方不应安装空调器的室外机。

（7）空调器的室外机组不应占用公共人行道，沿道路两侧建筑物安装的空调器其安装架底部距地面的距离应大于2.5m。

（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。

直射的阳光或高温热源会使空调制冷不及时，制冷效果差。

（2）室外机安装位置应选择尽可能离室内机较近的地方，又要考虑空气流通、无阳光或少阳光照射的条件。

TBH横流闭式冷却塔介绍及和逆流式冷却塔对比TBH横流闭式冷却塔是一种常见的工业冷却设备，适用于各种工业领域的热能排放。

与之相比，逆流式冷却塔在一些方面有着不同的工作原理和设计。

在下文中，我们将对TBH横流闭式冷却塔进行介绍，并与逆流式冷却塔进行对比。

首先，我们来看TBH横流闭式冷却塔。

TBH横流闭式冷却塔是一种内部有多个独立小型喷淋装置的多层空冷换热器，其喷淋器布置在箱体顶部。

TBH横流闭式冷却塔的工作原理是通过水的循环来降低温度，其冷却塔内部有专门设计的水分配系统和塔内堆叠式填料。

工作时，水从循环泵供给到填料层，然后通过喷淋器均匀喷洒在填料上，并与进入冷却塔的空气进行热量交换。

经过冷却的水流经底部集水装置回流到循环泵，重新进入水分配系统进行下一轮循环。

TBH横流闭式冷却塔的优点有以下几个方面。

首先，该冷却塔采用横流布水，使得水分布均匀，提高了热交换效率。

其次，由于塔体内部是封闭设计，防止了外界的灰尘和杂质对冷却效果的影响。

此外，TBH横流闭式冷却塔的造价和维护成本相对较低，运行稳定可靠。

接下来，我们来看逆流式冷却塔。

逆流式冷却塔是另一种常见的工业冷却设备，其工作原理和TBH横流闭式冷却塔稍有不同。

在逆流式冷却塔中，冷却塔内部的水由上至下流动，而热空气则由底部向上流动。

水从顶部的喷淋装置喷洒到填料上，并与由底部进入的热空气进行热量交换。

经过冷却的水流经底部集水装置回流到循环泵，重新进入喷淋装置进行下一轮循环。

逆流式冷却塔与TBH横流闭式冷却塔相比有一些区别。

首先，逆流式冷却塔的热交换效率相对较高，因为热空气和冷水在逆流过程中能够充分接触。

其次，由于热空气是从底部进入的，使得冷却塔顶部的喷淋装置和填料相对较干燥，减少了填料和喷淋装置的阻塞和堵塞可能。

然而，逆流式冷却塔可能存在水分布不均匀、水流相混等问题，需要合理设计水分配系统和填料结构来解决。

综上所述，TBH横流闭式冷却塔和逆流式冷却塔在工作原理和设计方面存在一些不同之处。

各种冷却塔的优缺点1、逆流式节能冷却塔逆流式节能冷却塔是指水流在塔内垂直落下,气流方向与水流方向相反的冷却塔。

逆流式冷却塔是水在塔内填料中，塔内的水从上到下，塔内的空气从下到上进行反流，这既是逆流式冷却塔。

逆流式节能冷却塔的优点：1、整套涉笔设计简单，配水系统通畅，整个配水过程不需要特别要求，并且不易堵塞。

采用了淋水填料，防止老化和湿气回流。

在温度比较低的地方，容易采取抗冻措施。

并且可以设计多台冷却塔同时使用。

2、整套设备设计比较简单，操作比较简单。

整套设备生产成本可以控制，通常会在一些大型的冷却循环水中使用。

冷却塔工作原理是通风的空气从正确的角度吹向滴下来的水，当空气通过这些水滴的时候，一部分水就蒸发了，由于用于蒸发水滴的热量降低了水的温度，剩余的水就被冷却了。

这种方法的冷却效果依赖于空气的相对湿度以及压力。

当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。

冷却塔的工作过程：圆形逆流式冷却塔的工作过程为例：热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。

但是，水向空气中的蒸发不会无休止地进行下去。

当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。

蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，水温保持不变。

2、干式冷却塔干式冷却塔，水和空气不直接接触，只有热交换的冷却塔。

干式冷却塔，干式冷却难的热水在散热翅管内流动，靠与管外空气的温差，形成接触传热而冷却。

冷却塔对比选型
方型逆流式冷却塔和方形横流式冷却塔相比，方形逆流式冷却塔的降温效果好。

1、方形逆流式冷却塔的高度比方形横流式冷却塔高，增大了空气和水的接触，从而增加了散热面积。

2、方形逆流式冷却塔采用喷头布水而方形横流冷却塔采用水器布水，因喷头是整体布水均匀，而布水器布水是两侧布水易产生布水不匀的弊病。

3、方形逆流式冷却塔采用四面进风而横流式冷却塔有用两侧进风。

4、根据提供的主机数据通过计算其冷却塔的处理水量在标准工况下应为431T/h，建议选用处理水量450T/h的冷却塔。

中大空调集团有限公司。

FBN系列一闭式冷却塔（逆流）1、工作原理FBN逆流式冷却塔得进风形式为底部逆流进风，与下落得喷淋水逆向交替形成饱与湿热空气,热量由顶部风机排出,水分由特殊结构得脱水器挡回集水槽循环使用,内部空间没有预冷散热得填料,余出更多得空间来增加盘管得单位散热面积,结构紧凑,占地小、特别适用于温度较低或温差较小得流体冷却。

FBN概念:F-风水冷却 B—闭式系统N—逆流式2、组成部分成套设备一般有三大部分组成:主机、辅机、电控箱;主机组成部分:1）风机:设计诱风型风筒,符合空气动力学原理,充分利用气体流场均化理论,缩小了涡流区,降低了流阻,使机体内热气能够快速排出机外;2）收水器：主要作用就是最大限度得挡回排放得水分，设备正常运行时,下面喷淋泵喷到铜管上面大量水分,由于上部比较靠近风机所在位置,为防止一些水分被风机吸出机外,从而需收水器阻挡一番; 3）冷却盘管（冷凝器）：一般可采用二种材质:a、采用优质T2紫铜管焊接而成,耐压设计l°6Mpa,铜管散热效果相对较好,一般应用在中频炉行业、冷库（食品）、化工等;b、采用优质低碳无缝钢管制成, 经过分级与整体三次205Mpa强压试验,整体在高温溶槽里进行浸锌处理,确保钢管得卓越性能,一般应用在中央空调（螺杆机组）行业。

注:冷却盘管中需冷却得流体可为多种,如纯洁水、淬火液、液压油、液态氨、氟利昂等;4）。

集水槽:主要就是盛放一定量得水源（一般为普通自来水即可），使喷淋装置工作时保证喷淋泵水得循环,使喷淋泵喷到冷却盘管上面得水自然落入集水槽中,从而保证喷淋工序得正常运行。

5）喷淋头：为使喷到冷却盘管上面得水分均匀流畅，达到最佳散热效果;6）喷淋水泵:主要功能就是将集水槽中得水,通过管道与喷淋头均匀得喷淋到冷却盘管上面,当大量有喷淋泵喷上去得水自上而下流淌时, 从而带走一部分从冷却盘管内传出得热量,达到降温得目得; 7）。

进风格栅：防水溅、防灰尘、防阳光直射、进风量大、风阻小、降低了风机能耗、且不会有喷淋水外溅现象,避免阳光照射到水槽内部,有效得保证喷淋水得水质及使用温度,有效防止灰尘及水藻滋生;8）冷却塔外壳:支撑,机体主要组成部分;采用镀铝锌板制作,就是耐腐蚀、阻热性能最强得板材之一,使用寿命就是普通镀锌板得3—6倍;根据特殊需要,也可采用201、3 04或3 16不锈钢板制作、辅机组成部分:1）。

横流塔和逆流塔的区别
想知道横流塔和逆流塔的区别，就要先了解什么是横流塔，什么是逆流塔。

下面由沃迪冷却塔为大家介绍一下吧。

横流冷却塔；在工作时水流从塔上部垂直落下，空气水平流动通过淋水填料，气流与水流正交的冷却塔。

在塔内，借助于通风机的强制通风或自然通风，使空气横向流入，而水滴则借助重力在填料中由上而下流动，两种流体的流动方向呈90°夹角。

逆流塔是水流在塔内垂直落下,气流方向与水流方向相反的冷却塔。

水在其内与流过的空气进行热交换、质交换，致使水温下降。

好了，了解了横流塔和逆流塔的概念，下面再来说说他们的区别，给大家画个表格，这样看一幕了然。

闭式冷却塔横流逆流以及开式冷却塔的工作原理闭式冷却塔和开式冷却塔是常见的工业冷却设备，用于将工业过程中产生的热量排放到大气中。

闭式冷却塔包括横流和逆流两种类型，而开式冷却塔则是一种基于蒸发冷却的设备。

以下是闭式冷却塔横流和逆流以及开式冷却塔的工作原理的详细介绍。

横流冷却塔是一种常见的闭式冷却塔，其工作原理主要是通过水与空气之间的热交换来实现冷却效果。

横流冷却塔通常由一个水池和一个垂直的填料层组成。

热水从工业过程中流入水池中，然后自顶部均匀分布在填料层上。

水从填料中流下，形成一层薄薄的水膜，同时空气从下方进入冷却塔，并穿过填料层，与水进行热交换。

在热交换过程中，水中的热量被传递给空气，使水温下降。

冷却后的水从填料层下方收集，再次循环使用。

逆流冷却塔也是一种闭式冷却塔，其工作原理与横流冷却塔类似，但与横流冷却塔相比，逆流冷却塔中的水流和空气流方向是相反的。

在逆流冷却塔中，水从填料层顶部均匀分布，然后向下流动，同时空气从底部进入塔体，并沿着与水流方向相反的方向穿过填料层。

在填料层中，水与空气进行热交换，水中的热量被传递给空气，使水温下降。

冷却后的水从填料层下方收集，并再次循环使用。

开式冷却塔是一种基于蒸发冷却的设备，其工作原理与闭式冷却塔有所不同。

开式冷却塔通常由一个喷头和一个层流填料层组成。

热水从工业过程中流入喷头中，然后被喷洒在填料层上，形成薄薄的水膜。

同时，冷风或强制通风系统将空气吹入塔体，并与水膜接触。

在接触的过程中，水膜中的一部分水蒸发，使水中的热量被带走，从而降低水温。

冷却后的水从填料层的底部收集并排放，而蒸发的水蒸汽则排出到大气中。

总结起来，闭式冷却塔横流和逆流通过水与空气之间的热交换来实现冷却效果，而开式冷却塔则通过蒸发冷却来降低水温。

这些冷却塔在工业生产中起到了重要的作用，能够有效地处理和降低工业过程中产生的热量，保障生产设备的正常运行。
