框剪结构总结

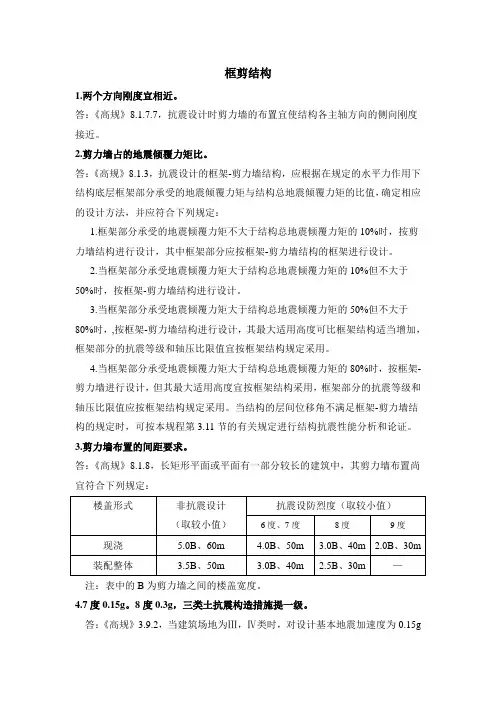

框剪结构1.两个方向刚度宜相近。

答：《高规》8.1.7.7，抗震设计时剪力墙的布置宜使结构各主轴方向的侧向刚度接近。

2.剪力墙占的地震倾覆力矩比。

答：《高规》8.1.3，抗震设计的框架-剪力墙结构，应根据在规定的水平力作用下结构底层框架部分承受的地震倾覆力矩与结构总地震倾覆力矩的比值，确定相应的设计方法，并应符合下列规定：1.框架部分承受的地震倾覆力矩不大于结构总地震倾覆力矩的10%时，按剪力墙结构进行设计，其中框架部分应按框架-剪力墙结构的框架进行设计。

2.当框架部分承受地震倾覆力矩大于结构总地震倾覆力矩的10%但不大于50%时，按框架-剪力墙结构进行设计。

3.当框架部分承受地震倾覆力矩大于结构总地震倾覆力矩的50%但不大于80%时，,按框架-剪力墙结构进行设计，其最大适用高度可比框架结构适当增加，框架部分的抗震等级和轴压比限值宜按框架结构规定采用。

4.当框架部分承受地震倾覆力矩大于结构总地震倾覆力矩的80%时，按框架-剪力墙进行设计，但其最大适用高度宜按框架结构采用，框架部分的抗震等级和轴压比限值应按框架结构规定采用。

当结构的层间位移角不满足框架-剪力墙结构的规定时，可按本规程第3.11节的有关规定进行结构抗震性能分析和论证。

3.剪力墙布置的间距要求。

答：《高规》8.1.8，长矩形平面或平面有一部分较长的建筑中，其剪力墙布置尚宜符合下列规定：楼盖形式非抗震设计（取较小值）抗震设防烈度（取较小值）6度、7度8度9度现浇 5.0B、60m 4.0B、50m 3.0B、40m 2.0B、30m 装配整体 3.5B、50m 3.0B、40m 2.5B、30m —注：表中的B为剪力墙之间的楼盖宽度。

4.7度0.15g。

8度0.3g，三类土抗震构造措施提一级。

答：《高规》3.9.2，当建筑场地为Ⅲ，Ⅳ类时，对设计基本地震加速度为0.15g和0.30g的地区，宜分别按抗震设防烈度8度（0.20g）和9度（0..40g）时各类建筑的要求采取抗震构造措施。

框架-剪力墙结构由密柱高梁空间框架或空间剪力墙所组成，在水平荷载作用下起整体空间作用的抗侧力构件。

适用于平面或竖向布置繁杂、水平荷载大的高层建筑。

框架结构的变形是剪切型，上部层间相对变形小，下部层间相对变形大。

剪力墙结构的变形为弯曲型，上部层间相对变形大，下部层间相对变形小。

对于框剪结构，由于两种结构协同工作变形协调，形成了弯剪变形，从而减小了结砍的层间相对位移比和顶点位移比，使结构的侧向刚度得到了提高。

NO1 水平荷载主要由剪力墙承受从受力特点看，由于框剪结构中的剪力墙侧向刚度比框架的侧向刚度大得多，在水平荷载作用下，一般情况下，约 80%以上用剪力墙来承担。

因此，使框架结构在水平荷载作用下所分配的楼层框架剪力墙结构兼具了框架布置灵活、延性好和剪力墙刚度大的优点，二者通过水平刚度较大的楼盖协同工作，在水平作用下呈弯剪型位移曲线，层间变形趋于均匀，比纯框架结构侧移小，非结构性破坏轻，其中剪力墙为主要抗侧力构件，框架起到二级防线作用，比剪力墙体系延性好，布置灵活。

因此，框剪结构是一种抗剪性能较好的结构体系。

但由于剪力墙和框架的层间位移角弹性极限值相差很远，当结构遭遇强烈地震时，剪力墙在其底部首先越过弹性变形阶段出现裂缝进而屈服，在出铰部位刚度大幅降低，刚度沿竖向发生突变，在塑性铰区发生塑性转动，从而带动上部的墙体发生刚体位移，再加上弯曲变形，顶部侧移激增，给与之相连的框架施加了很大的附加剪力。

而此刻结构的层间侧移角还远小于框架的弹性变形值，框架尚未充分发挥其自身的水平抗力。

剪力墙和框架之间刚度比值的变化也会引起地震作用的重新分配，增加了框架的负担，使得框架的延性降低，无法有效地担当起二道防线的作用。

另外，框剪结构多用于 10～25 层左右的商住楼，根据工程设计实践，这一类层数的房屋自振周期大都在 0.7～1.7s，与某些地区的地震卓越周期较接近。

如1985年墨西哥太平洋岸的 8.1 级地震，共有 164 幢 6～20 层的房屋倒塌，其中倒塌率最高是10～15 层的建筑， 5 层以下和 25 层以上的破坏较轻。

高层框剪结构设计要点0 框剪结构的优点它是由框架结构和剪力墙结构体系组成的一种结构体系。

它既能为建筑使用提供较大的平面空间, 又具有较大的抗侧力刚度, 因而广泛应用于多种使用功能的高层办公、饭店、公寓、住宅、实验楼、病房楼等建筑。

1框剪结构的特点1.1变形特点框剪结构由框架结构和剪力墙结构两种不同的抗侧力结构组成, 而这两种结构的受力特点和变形特点是各不相同的。

在侧向力作用下,剪力墙相当于一个竖向悬臂弯屈构件, 其变形呈弯曲型变形(见图1a) ,楼层越高水平位移增长越快,其顶点位移与高度呈四次方的关系:楼层剪力在各道剪力墙之间按等效刚度EIeq 比例进行分配。

而框架在水平力作用下的变形呈剪切型变形( 见图1b) , 楼层越高水平位移增长越慢, 在纯框架结构中, 楼层剪力按框架柱的抗推刚度 D 值比例进行分配。

框剪结构在侧向力作用下的变形呈反S 型的弯剪型位移曲线。

(见图1C)1.2剪力分布分配特点框剪结构在水平力作用下, 由于框架与剪力墙协同工作, 在下部楼层, 因剪力墙小, 它约束框架变形因而使剪力墙承担了大部分剪力;相反, 在上部楼层剪力墙位移越来越大, 而框架的变形反而越来越小, 所以框架除了负担水平作用下的那部分剪力之外还负担拉回剪力墙变形的附加剪力, 因此在上部楼层即使水平力产生的楼层剪力很小, 框架承担的剪力也是不容忽视的。

框剪结构在侧向力作用下, 框架与剪力墙之间楼层剪力的分配比例和框架各楼层剪力分布情况是随着楼层高度而变化,并与结构刚度特征值r ( 式3) 直接相关( 如图2所示)。

（上图d剪力图应该绘制在竖直线左边）从图 2 可知,框剪结构中的框架底部剪力为零, 剪力的控制部位在建筑高度的中部甚至有可能在建筑的上部。

框剪结构在水平力作用下,水平位移是由楼层层间位移与层高之比u/ h 控制,而不是顶点位移控制。

层间位移最大值发生在( 0. 4～0. 8) H范围的楼层, H 为建筑物总高度。

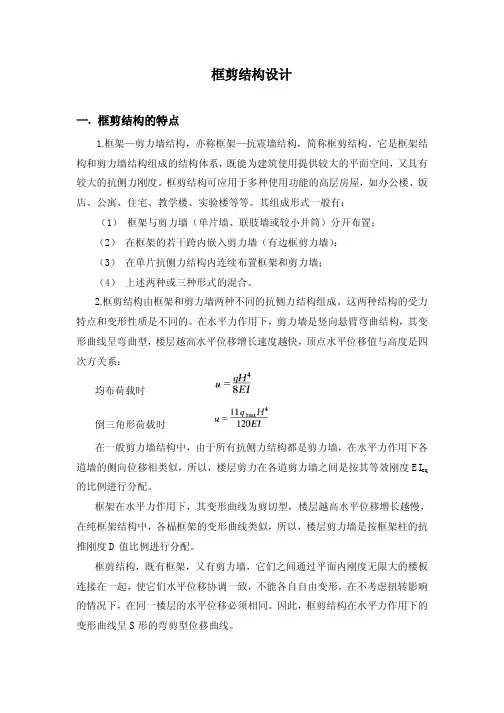

框剪结构设计一.框剪结构的特点1.框架—剪力墙结构，亦称框架—抗震墙结构，简称框剪结构。

它是框架结构和剪力墙结构组成的结构体系，既能为建筑使用提供较大的平面空间，又具有较大的抗侧力刚度。

框剪结构可应用于多种使用功能的高层房屋，如办公楼、饭店、公寓、住宅、教学楼、实验楼等等。

其组成形式一般有：（1）框架与剪力墙（单片墙、联肢墙或较小井筒）分开布置；（2）在框架的若干跨内嵌入剪力墙（有边框剪力墙）；（3）在单片抗侧力结构内连续布置框架和剪力墙；（4）上述两种或三种形式的混合。

2.框剪结构由框架和剪力墙两种不同的抗侧力结构组成。

这两种结构的受力特点和变形性质是不同的。

在水平力作用下，剪力墙是竖向悬臂弯曲结构，其变形曲线呈弯曲型，楼层越高水平位移增长速度越快，顶点水平位移值与高度是四次方关系：均布荷载时倒三角形荷载时在一般剪力墙结构中，由于所有抗侧力结构都是剪力墙，在水平力作用下各道墙的侧向位移相类似，所以，楼层剪力在各道剪力墙之间是按其等效刚度EI eq 的比例进行分配。

框架在水平力作用下，其变形曲线为剪切型，楼层越高水平位移增长越慢，在纯框架结构中，各榀框架的变形曲线类似，所以，楼层剪力墙是按框架柱的抗推刚度D值比例进行分配。

框剪结构，既有框架，又有剪力墙，它们之间通过平面内刚度无限大的楼板连接在一起，使它们水平位移协调一致，不能各自自由变形，在不考虑扭转影响的情况下，在同一楼层的水平位移必须相同。

因此，框剪结构在水平力作用下的变形曲线呈S形的弯剪型位移曲线。

图一.框剪结构变形特点3.框剪结构在水平力作用下，由于框架与剪力墙协同工作，在下部楼层，因为剪力墙位移小，它拉着框架变形，使剪力墙承担了大部分剪力；上部楼层则相反，剪力墙的位移越来越大，而框架的变形则相对较小，所以，框架除负担水平力作用下的那部分剪力外，还要负担拉回剪力墙变形的附加剪力，因此，在上部楼层即使水平力产生的楼层剪力很小，而框架中仍有相当数值的剪力。

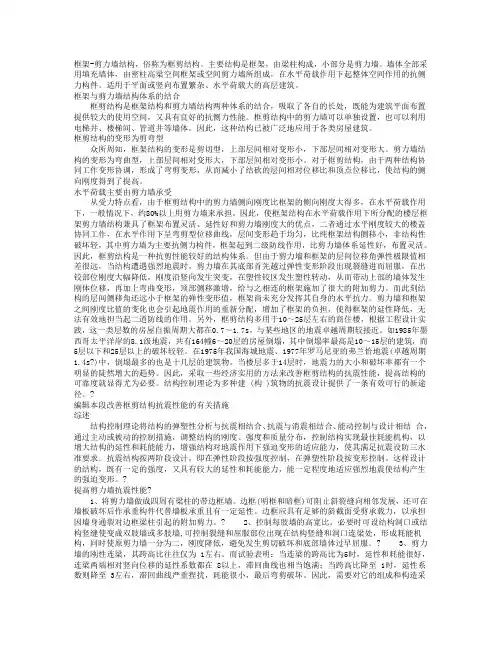

框架-剪力墙结构，俗称为框剪结构。

主要结构是框架，由梁柱构成，小部分是剪力墙。

墙体全部采用填充墙体，由密柱高梁空间框架或空间剪力墙所组成，在水平荷载作用下起整体空间作用的抗侧力构件。

适用于平面或竖向布置繁杂、水平荷载大的高层建筑。

框架与剪力墙结构体系的结合框剪结构是框架结构和剪力墙结构两种体系的结合，吸取了各自的长处，既能为建筑平面布置提供较大的使用空间，又具有良好的抗侧力性能。

框剪结构中的剪力墙可以单独设置，也可以利用电梯井、楼梯间、管道井等墙体。

因此，这种结构已被广泛地应用于各类房屋建筑。

框剪结构的变形为剪弯型众所周知，框架结构的变形是剪切型，上部层间相对变形小，下部层间相对变形大。

剪力墙结构的变形为弯曲型，上部层间相对变形大，下部层间相对变形小。

对于框剪结构，由于两种结构协同工作变形协调，形成了弯剪变形，从而减小了结砍的层间相对位移比和顶点位移比，使结构的侧向刚度得到了提高。

水平荷载主要由剪力墙承受从受力特点看，由于框剪结构中的剪力墙侧向刚度比框架的侧向刚度大得多，在水平荷载作用下，一般情况下，约80%以上用剪力墙来承担。

因此，使框架结构在水平荷载作用下所分配的楼层框架剪力墙结构兼具了框架布置灵活、延性好和剪力墙刚度大的优点，二者通过水平刚度较大的楼盖协同工作，在水平作用下呈弯剪型位移曲线，层间变形趋于均匀，比纯框架结构侧移小，非结构性破坏轻，其中剪力墙为主要抗侧力构件，框架起到二级防线作用，比剪力墙体系延性好，布置灵活。

因此，框剪结构是一种抗剪性能较好的结构体系。

但由于剪力墙和框架的层间位移角弹性极限值相差很远，当结构遭遇强烈地震时，剪力墙在其底部首先越过弹性变形阶段出现裂缝进而屈服，在出铰部位刚度大幅降低，刚度沿竖向发生突变，在塑性铰区发生塑性转动，从而带动上部的墙体发生刚体位移，再加上弯曲变形，顶部侧移激增，给与之相连的框架施加了很大的附加剪力。

而此刻结构的层间侧移角还远小于框架的弹性变形值，框架尚未充分发挥其自身的水平抗力。

榆林市高新区2023~2024学年度第二学期阶段性自测习题七年级数学注意事项：1.本试卷分为第一部分（选择题）和第二部分（非选择题）．全卷共4页，总分120分．考试时间120分钟．2.领到试卷和答题卡后，请用0.5毫米黑色墨水签字笔分别在试卷和答题卡上填写姓名和准考证号．3.请在答题卡上各题的指定区域内作答，否则作答无效．4.作图时，先用铅笔作图，再用规定签字笔描黑．5.考试结束，本试卷和答题卡一并交回．第一部分（选择题共24分）一、选择题（共8小题，每小题3分，计24分．每小题只有一个选项是符合题意的）1.计算（－a2）3的结果是（）A.－a6B.a6C.a5D.－a52.如图，若∠AOC＝∠BOD＝90°，则∠1＝∠2的理由是（）A.同角的余角相等B.同角的补角相等C.对顶角相等D.角平分线的定义3.刻蚀机是芯片制造和微观加工最核心的设备之一，中国自主研发的6纳米刻蚀机已获成功，6纳米就是0.000000006米，数据0.000000006用科学记数法表示为（）A.6×10－8B.6×10－9C.0.6×10－8D.60×10－94.小李要在规定的时间内加工100个零件，在加工过程中，他所加工完成的零件数量n随工作时间t的增加而增加，下列说法正确的是（）A.数100和n、t都是常量B.数100和n都是变量C.n和t都是变量D.数100和t都是变量5.如图，直线a//b，c⊥d于点O，直线b经过点O，∠1＝35°，则∠2的度数为（）A.55°B.65°C.75°D.85°6.如图，直线AB与直线CD被直线EF所截，分别交AB、CD于点F、M，过点M作射线MN，则图中∠1的同位角有（）A .∠3B .∠2或∠DMEC .∠2或∠3D .∠2或∠3或∠DME 7.若，则正确的为（ ）A .a ＜b ＜c B .a ＜c ＜b C .c ＜b ＜a D .b ＜a ＜c8.下表反映的是某地区电的使用量x （千瓦时）与应缴电费y （元）之间的关系：用电量x （千瓦时）12345…应缴电费y （元）0.55 1.1 1.65 2.2 2.75…以下说法错误的是（ ）A .x 与y 都是变量，且x 是自变量，y 是因变量B .用电量每增加1千瓦时，电费增加0.55元C .当用电量为8千瓦时，则应缴电费4.4元D .用电量为6千瓦时所缴电费是用电量为3千瓦时所缴电费的3倍第二部分（非选择题 共96分）二、填空题（共5小题，每小题3分，计15分）9.若，则＝ ．10.小明开车从甲地出发前往乙地，行驶的车速为65 km /h ，则他距离甲地的路程y km 与他所行驶的时间x （h ）之间的关系式是 ．（不考虑自变量的取值范围）11.若（x －3）（x ＋5）＝x 2＋bx ＋c ，则bc ＝ ．12.如图，AB 与CD 交于点O ，OE 是∠AOC 的平分线，且OC 恰好平分∠EOB ，则∠AOD 的度数为 °．13.如图，AB //CDAB //EF，AF平分∠BAE ，∠DAE ＝10°，∠ADC ＝120°，则∠AFE 的度数为 °．三、解答题（共13小题，计81分．解答应写出过程）0221(0.3),3,3a b c -⎛⎫=--=-=- ⎪⎝⎭8,16m n a a ==m n a -14.（5分）计算：． 15.（5分）根据图象回答下列问题：（1）点A 、B 分别表示什么？（2）请写出一个实际情景，大致符合如图所刻画的关系．16.（5分）已知，求x 的值．17.（5分）如图，已知∠AOB ，请用尺规作图法，在∠AOB 上方作∠COA ，使得∠COA ＝∠AOB ．（保留作图痕迹，不写作法）18.（5分）如图，已知直线AB 和CD 相交于点O ，∠DOE 是直角， OF 平分∠AOE ，∠BOD ＝22°，求∠AOE 和∠COF 的度数．19.（5分）下表是某同学做的“观察水的沸腾”实验时所记录的数据，实验过程共加热15分钟：时间（分）01234567891011温度（℃）2030405060708090100100100100（1）上表反映了哪两个变量之间的关系？（2）根据表格，你认为12分钟、13分钟时，水的温度是多少？（3）为了节约能源，你认为烧开水的时候应该在大约几分钟关闭煤气？20.（5分）如图，在三角形ABC 中，过点C 作射线CD ，点E 为边AC 上一点，过点E 作EF //AB ，点F 在三角形ABC 内部，连接BF ，∠DCB ＝80°，∠CBF ＝20°，∠EFB ＝120°，判断CD 与AB 有怎样的位置关系，并说明理由．01202421(1)32-⎛⎫⎛⎫---+ ⎪ ⎪⎝⎭⎝⎭24233333x ⨯⨯=21.（6分）先化简，再求值：（3a －b ）（b ＋3a ）－3a （a －b ），其中a ＝－2，b ＝1.22.（7分）如图所示是某港口从上午8h 到下午20h 的水深情况，根据图象回答下列问题：（1）这段时间内大约什么时间港口的水位最深，深度是多少米？（2）这段时间内大约什么时候港口的水位最浅，深度是多少米？（3）在这段时间里，水深是如何变化的？23.（7分）如图，直线AB ，CD 相交于点O ，OM ⊥AB ．（1）若ON ⊥CD ，判断∠1和∠2的关系，并说明理由；（2）若∠1∠BOC ，求∠AOD 的度数．24.（8分）某校准备在校园围墙一角用篱笆围一个长方形的小花园，已知长方形的长为8米，宽为x 米，当长方形的宽由小到大变化时，长方形的面积y （平方米）也随之发生变化．（1）在这个变化过程中，自变量、因变量各是什么？（2）求长方形的面积y （平方米）与宽x （米）之间的关系式，并说明当长方形的宽每增加1米时，长方形的面积如何变化？（3）当长方形的宽由3米增加到6米时，长方形的面积增加了多少平方米？25.（8分）如图，某新建高铁站广场前有一块长为（3a ＋b ）米，宽为（a ＋3b ）米的长方形空地，计划在空地中间留一个长方形喷泉（图中阴影部分），喷泉四周留有宽度均为b 米的人行通道．（1）请用代数式表示喷泉的面积并化简；（2）喷泉建成后，需给人行通道铺上地砖方便旅客通行，若每块地砖的面积是平方米，则刚好铺满不留缝隙，求需要这样的地砖多少块？26.（10分）如图，已知点E 在BC 的延长线上，AD ∥BE ，连接AB 、CD ，∠B ＝∠D ．1310b（1）试说明：AB ∥CD ；（2）如图2，连接AE ，AF 平分∠BAE ，点F 在BC 的下方，过点F 作FM ∥AB ，CH 平分∠DCE 交AE 于点H ，延长HC 交AF 于点F ．①若∠BAE ＝66°，∠DCE ＝70°，求∠AFC 的度数；②试探究∠B ＋∠BAE ＝2∠AFC 是否成立？并说明理由．图1 图2榆林市高新区2023~2024学年度第二学期阶段性自测习题七年级数学参考答案及评分标准一、选择题（共8小题，每小题3分，计24分．每小题只有一个选项是符合题意的）1.A2.A3.B4.C5.A6.B7.D8.D二、填空题（共5小题，每小题3分，计15分）9. 10.y ＝65x 11.－3012.6013.25三、解答题（共13小题，计81分．解答应写出过程）14.解：原式＝1－1＋2…………………（3分）＝2………（5分）15.解：（1）点A 表示6分钟时的速度为60千米/时，点B 表示18分钟时的速度为0千米/时．…………（2分）（2）小明的爸爸驾车上班，前6分钟在加速行驶，加速到60千米/时后，匀速行驶了6分钟，12到18分钟减速行驶至停止．（答案不唯一，言之有理即可）………（5分）16.解：因为，所以，……（2分）所以1＋2x ＋4＝23，……………（4分）解得：x ＝9…………………（5分）17.解：如图所示，∠COA 即为所求．…………………（5分）1224233333x ⨯⨯=1242333x ++=18.解：因为∠DOE 是直角，所以∠COE ＝180°－90°＝90°，又因为∠AOC ＝∠BOD ＝22°，所以∠AOE ＝∠AOC ＋∠COE ＝112°，……………………（3分）又因为OF 平分∠AOE ，所以∠AOF＝∠AOE ＝56°所以∠COF ＝∠AOF －∠AOC ＝56°－22°＝34°．……………（5分）19解：（1）上表反映了水的温度与时间的关系，·……………………（2分）（2）根据表格，可得：时间为12分钟和13分钟时，水的温度是100℃．……………（4分）（3）为了节约能源，烧开水的时候应该在大约8分钟关闭煤气．……………（5分）20.解：CD ∥AB ，理由如下：…………………（1分）因为EF ∥AB ，∠EFB ＝120°所以∠ABF ＝180°－120°＝60°……………………（2分）因为∠CBF ＝20°，所以∠ABC ＝60°＋20°＝80°．……………………（3分）因为∠DCB ＝80°，所以∠DCB ＝∠ABC ，所以CD ∥AB ．……………………（5分）21.解：（3a －b ）（b ＋3a ）－3a （a －b ）＝9a 2－b 2－3a 2＋3ab ………………（3分）＝6a 2－b 2＋3ab ，……………………………（4分）当a ＝－2，b ＝1时，原式＝………………（5分）＝17…………………………（6分）22.解：（1）根据图象可得：13时港口的水位最深，深度约是7.5m ．……………（2分）（2）根据图象可得：8时港口的水位最浅，深度约是2m ．……………………（4分）（3）根据图象可得：8h~13h ，水位不断上升；13h~15h ．位不断下降；15h~20h ，水位又开始上升．……（7分）23.解：（1）∠1＝∠2，理由如下：…………………（1分）因为ON ⊥CD ，所以∠CON ＝∠AOC ＋∠2＝90°．……………………（2分）12226(2)13(2)1⨯--+⨯-⨯因为OM ⊥AB ，所以∠AOM ＝∠AOC ＋∠1＝90°，所以∠1＝∠2…………………………（4分）（2）因为OM ⊥AB ，所以∠COB ＝∠1＋∠B 0M ＝∠1＋90°．……………………（5分）因为∠1＝∠BOC ，所以∠BOM ＝∠BOC ＝90°，………………………………（6分）所以∠BOC ＝135°，所以∠AOD ＝∠BOC ＝135°．…………………………（7分）24.解：（1）在这个变化过程中，自变量、因变量分别是长方形的宽和面积．………………（2分）（2）y ＝8x ，答：长方形的面积y 与宽x 之间的关系式为y ＝8x ，当长方形的宽每增加1米时，长方形的面积增加8平方米．……………………（5分）（3）8×6－8×3＝48－24＝24（平方米），答：长方形的宽由3米增加到6米时，长方形的面积增加了24平方米．……………（8分）25.解：（1）由图可得，喷泉面积为：（3a ＋b －2b ）（a ＋3b －2b ）……………………（2分）＝（3a －b ）（a ＋b ）＝3a 2＋2ab －b 2……………………（3分）（2）[（3a ＋b ）（a ＋3b ）－（3a 2＋2ab －b 2]÷……………………（5分）＝（3a 2＋10ab ＋3b 2－3a 2－2ab ＋b 2）÷＝（8ab ＋4b 2） ÷＝80a ＋40b （块），答：需要这样的地砖（80＋40b ）块．……………………（8分）25.解：（1）因为AD ∥BE ；所以∠D ＝∠DCE ·……………………（1分）因为∠B ＝∠D ，所以∠B ＝∠DCE ，所以AB ∥CD ．………………………（3分）（2）①因为∠BAE ＝66°，AF 平分∠BAE ，所以∠BAF ＝∠BAE ＝33°．因为CH 平分∠DCE ，∠DCE ＝70°，所以∠DCH ＝∠DCE ＝35°，132310b 10b 10b1212由（1）可知：AB ∥CD ，因为FM ∥AB所以AB ∥FM /∥CD ．……………………（5分）所以∠AFM ＝∠BAF ＝33°，∠CFM ＝∠DCH ＝35°，所以∠AFC ＝∠AFM ＋∠CFM ＝33°＋35°＝68°．………………（6分）②∠B ＋∠BAE ＝2∠AFC 成立，理由如下：……………（7分）设∠BAE ＝，∠DCE ＝，因为AF 平分∠BAE ，所以∠BAF ＝因为CH 平分∠DCE ，所以∠DCH ＝．…………………（8分）因为AB ∥CD ， FM ∥AB ，所以 FH ∥AB ∥CD ，所以∠AFM ＝∠BAF ＝，∠CFM ＝∠DCH ＝，所以∠AFC ＝∠AFM ＋∠CFM ＝（＋）＝（∠BAE ＋∠DCE ），即2∠AFC ＝∠BAE ＋∠DCE ．……………………（9分）因为AB ∥CD ，所以∠B ＝∠DCE ，所以∠B ＋∠BAE ＝2∠AFC ．………………（10分）αβ12α12β12α12β12αβ12。

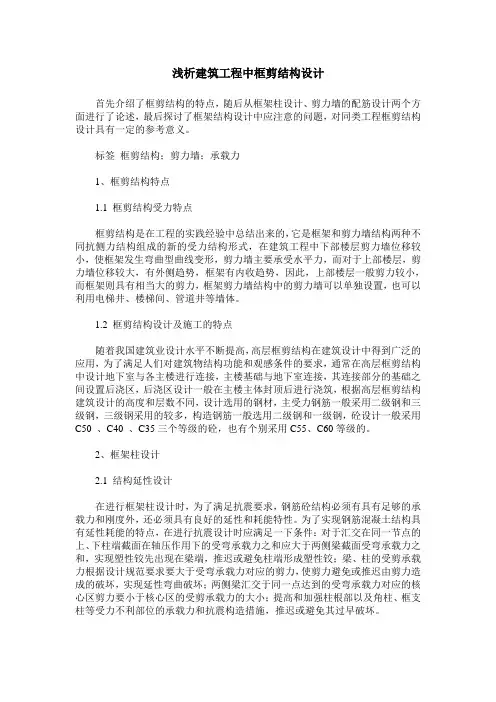

浅析建筑工程中框剪结构设计首先介绍了框剪结构的特点，随后从框架柱设计、剪力墙的配筋设计两个方面进行了论述，最后探讨了框架结构设计中应注意的问题，对同类工程框剪结构设计具有一定的参考意义。

标签框剪结构；剪力墙；承载力1、框剪结构特点1.1 框剪结构受力特点框剪结构是在工程的实践经验中总结出来的，它是框架和剪力墙结构两种不同抗侧力结构组成的新的受力结构形式，在建筑工程中下部楼层剪力墙位移较小，使框架发生弯曲型曲线变形，剪力墙主要承受水平力，而对于上部楼层，剪力墙位移较大，有外侧趋势，框架有内收趋势，因此，上部楼层一般剪力较小，而框架则具有相当大的剪力，框架剪力墙结构中的剪力墙可以单独设置，也可以利用电梯井、楼梯间、管道井等墙体。

1.2 框剪结构设计及施工的特点随着我国建筑业设计水平不断提高，高层框剪结构在建筑设计中得到广泛的应用，为了满足人们对建筑物结构功能和观感条件的要求，通常在高层框剪结构中设计地下室与各主楼进行连接，主楼基础与地下室连接，其连接部分的基础之间设置后浇区，后浇区设计一般在主楼主体封顶后进行浇筑，根据高层框剪结构建筑设计的高度和层数不同，设计选用的钢材，主受力钢筋一般采用二级钢和三级钢，三级钢采用的较多，构造钢筋一般选用二级钢和一级钢，砼设计一般采用C50 、C40 、C35三个等级的砼，也有个别采用C55、C60等级的。

2、框架柱设计2.1 结构延性设计在进行框架柱设计时，为了满足抗震要求，钢筋砼结构必须有具有足够的承载力和刚度外，还必须具有良好的延性和耗能特性。

为了实现钢筋混凝土结构具有延性耗能的特点，在进行抗震设计时应满足一下条件：对于汇交在同一节点的上、下柱端截面在轴压作用下的受弯承载力之和应大于两侧梁截面受弯承载力之和，实现塑性铰先出现在梁端，推迟或避免柱端形成塑性铰；梁、柱的受剪承载力根据设计规范要求要大于受弯承载力对应的剪力，使剪力避免或推迟由剪力造成的破坏，实现延性弯曲破坏；两侧梁汇交于同一点达到的受弯承载力对应的核心区剪力要小于核心区的受剪承载力的大小；提高和加强柱根部以及角柱、框支柱等受力不利部位的承载力和抗震构造措施，推迟或避免其过早破坏。

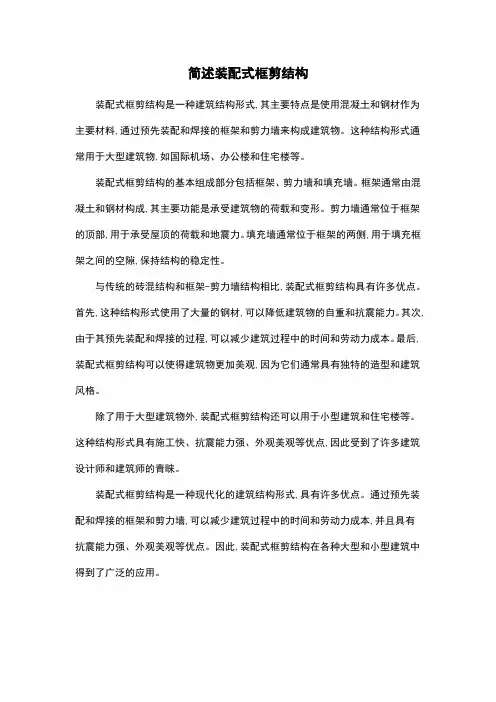

简述装配式框剪结构
装配式框剪结构是一种建筑结构形式,其主要特点是使用混凝土和钢材作为主要材料,通过预先装配和焊接的框架和剪力墙来构成建筑物。

这种结构形式通常用于大型建筑物,如国际机场、办公楼和住宅楼等。

装配式框剪结构的基本组成部分包括框架、剪力墙和填充墙。

框架通常由混凝土和钢材构成,其主要功能是承受建筑物的荷载和变形。

剪力墙通常位于框架的顶部,用于承受屋顶的荷载和地震力。

填充墙通常位于框架的两侧,用于填充框架之间的空隙,保持结构的稳定性。

与传统的砖混结构和框架-剪力墙结构相比,装配式框剪结构具有许多优点。

首先,这种结构形式使用了大量的钢材,可以降低建筑物的自重和抗震能力。

其次,由于其预先装配和焊接的过程,可以减少建筑过程中的时间和劳动力成本。

最后,装配式框剪结构可以使得建筑物更加美观,因为它们通常具有独特的造型和建筑风格。

除了用于大型建筑物外,装配式框剪结构还可以用于小型建筑和住宅楼等。

这种结构形式具有施工快、抗震能力强、外观美观等优点,因此受到了许多建筑设计师和建筑师的青睐。

装配式框剪结构是一种现代化的建筑结构形式,具有许多优点。

通过预先装配和焊接的框架和剪力墙,可以减少建筑过程中的时间和劳动力成本,并且具有抗震能力强、外观美观等优点。

因此,装配式框剪结构在各种大型和小型建筑中得到了广泛的应用。
