CDW-X方型横流式冷却塔介绍

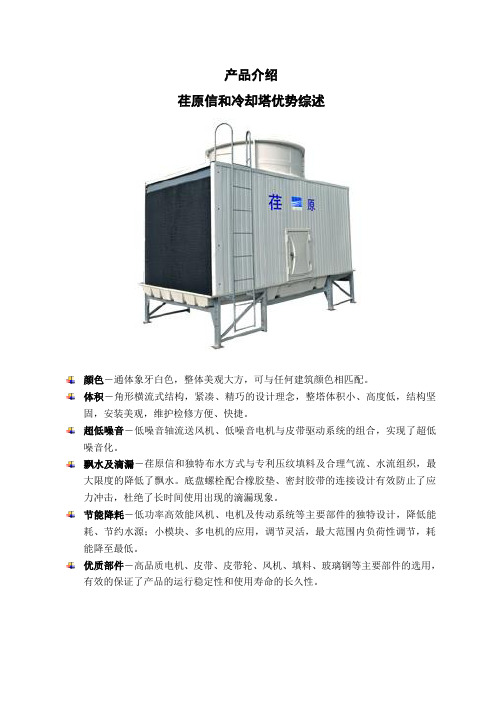

产品介绍荏原信和冷却塔优势综述颜色－通体象牙白色，整体美观大方，可与任何建筑颜色相匹配。

体积－角形横流式结构，紧凑、精巧的设计理念，整塔体积小、高度低，结构坚固，安装美观，维护检修方便、快捷。

超低噪音－低噪音轴流送风机、低噪音电机与皮带驱动系统的组合，实现了超低噪音化。

飘水及滴漏－荏原信和独特布水方式与专利压纹填料及合理气流、水流组织，最大限度的降低了飘水。

底盘螺栓配合橡胶垫、密封胶带的连接设计有效防止了应力冲击，杜绝了长时间使用出现的滴漏现象。

节能降耗－低功率高效能风机、电机及传动系统等主要部件的独特设计，降低能耗、节约水源；小模块、多电机的应用，调节灵活，最大范围内负荷性调节，耗能降至最低。

优质部件－高品质电机、皮带、皮带轮、风机、填料、玻璃钢等主要部件的选用，有效的保证了产品的运行稳定性和使用寿命的长久性。

结构简图部分组件图电 机设备名称：电机制造厂家：万高（南通）电机制造有限公司/富士电机马达（上海）有限公司特 点：全封闭室外型，性能稳定，噪音低，防护绝缘等级高（IP55 F 级）。

设备名称：轴承 制造厂家：日本NSK特 点：采用汽车轴承，台湾NAK/NJK油封，免维护、免注油，维护方便。

设备名称：皮带 制造厂家：日本坂东特 点：V 型联组带，传动效率高，噪音低，耐磨损，使用寿命长 。

设备名称：皮带轮 制造厂家：烟台荏原特 点：国际四孔轴套专利设计，易于拆装维护，表面磷化发黑处理，耐腐蚀，永不生锈。

设备名称：风机制造厂家：中美合资威海克莱特菲尔风机有限公司特 点：铝合金材质，耐腐蚀，运转平稳，强度高，风量大，寿命长。

每组叶片与轮毂唯一对应，叶片角度可调。

且经严格的动平衡性测试。

设备名称：填料制造厂家：烟台荏原空调设备有限公司 特 点：株式会社荏原信和提供模具，日本专利压纹设计，热交换性能号，环保节能；采用高性能阻燃性填料，100%纯生料，不掺杂任何再生料或废料。

设备名称：玻璃钢组件制造厂家：烟台海伦化工有限公司特 点：采用船艇玻璃钢，强度高，韧性好。

横流冷却塔与逆流冷却塔区别及各自特点横流冷却塔与逆流冷却塔区别是结构形式不同、尺寸不同、淋水密度不同、填料高度不同、设计的灵活性不同。

一、塔体高度逆流式冷却塔因进风口高度和收水器水平布置等因素，逆流塔总高度较高，体积较大。

横流式冷却塔因填料高度接近塔高，收水器不占高度，故横流塔总高度低，体积小。

二、布水系统逆流塔采用喷嘴布水，对压头要求较高，喷嘴易堵塞。

横流塔采用重力自然落下的布水系统，散水孔不易堵塞，而且布水均匀，最大限度地提高了填料性能。

相同条件下，预留布水压头逆流塔比横流塔要高。

水池水温逆流塔比较均匀，横流塔由池外到池内逐渐升高。

三、检修不同逆流塔整个塔体为封闭结构，设备检修或进行日常维护时，要停机。

横流塔体设有检修门，塔内部留有检修空间，可以在不停机的情况下对设备进行检修和日常维护。

四、气流组织与阻力逆流塔排出空气进入再循环比例较小，横流塔由于吸气高度较高，与进风口较为接近，空气再循环比例较高，对换热效率的影响更大。

横流塔的填料高度理论上可以做无限高，而逆流塔的填料高度有限。

横流塔比逆流塔低，进风口高即为填料高，故进风风速低，电机功耗少。

五、噪音不同逆流塔填料与下部水槽间有较大距离，水从填料落下后，产生哗哗落水声，噪音大。

横流塔填料下部小部分没入水中，这样水流经填料表面后，直接落入下部水槽，噪音很低。

六、节水环保性由于逆流塔的风机位于填料正上方且距离较近，因此飘水量较大，另外，下部水槽水的飞溅损失很大，易在冷却塔周围形成水雾，易造成军团性菌群的繁殖。

横流塔风机位于冷却塔正中，填料位于两侧，因此飘水量较小，为环保性产品。

七、横流塔与逆流塔的比选逆流塔控制冷却水温比较准确；横流塔受气温影响较逆流塔大、风机效率比逆流塔低因此，在不受场地条件限制的情况下，最好选用逆流塔。

当采用多台塔并联使用时，横流塔比逆流塔具有占地少的优点。

在热工性能相同的条件下，横流塔填料用量大，但清洗方便。

根据预算、水质，空调工程首选闭式横流塔，其次选开式横流塔，最后开式逆流。

方形横流式低噪音冷却塔技术要求1 单台冷却水量：见图纸清单。

接受单模块或模块拼装冷却塔2 进出水温度：38℃/32℃外部环境湿球温度28℃）3 热力性能要求：按水温降对比法求出的实测冷却能力与设计冷却能力的百分比不得小于100%；4 材质要求方形刚性桁架结构，壳体采用优质玻璃钢、PVC或镀锌钢制作，下部水槽采用全玻璃纤维毡质玻璃钢。

桁架、支架、槽钢、角钢、爬梯、连接螺栓及其它金属材料均为热镀锌型；5 传动机构要求5.1电机：采用合资或以上品牌，电机绝缘等级F级，IP55防护；电机应适应于或优于规格书中提供的供电要求并与风机配套；5.2 风机特性参数应符合设计工况，并采用进口或合资风机,铝合金材质,要求强度可靠，表面光洁，各截面过渡均匀，无裂缝、缺口、毛刺；风机叶距离塔体内壁之间的间隙应保持均匀，其最小间隙不大于0.008D（D为风机直径），风机应做动、静平衡试验，并按“刚性转子平衡精度”精度等级取G6.3。

平衡力矩由计算求出。

叶片平衡后应定位、编号。

5.3 采用皮带传动,带轮须经特殊防锈处理,经久耐用。

5.4 轴承箱轴承采用进口或合资轴承。

5.5 皮带采用进口联组带。

6飘水率：<0.01％7噪声：运转声音测定距离10m 时；≤58dB(A)8塔内填料8.1 采用冷却效率高、通风阻力小、抗弯折的阻燃材料，材质为100%纯生料PVC，不接受再生料，其阻燃等级达到难燃B1级。

8.2 填料安装方式为悬挂式，其收水器为填料一体成型以求减少部件，每平方米承力≥2.94KN，填料片不允许出现穿孔、破裂,清洗维护简便易行；为减少进风阻力要求不加百叶；9配水系统布水器应布水均匀，冷却水应均匀的布洒在填料顶部，并且布水器应有防异物装置，不易堵塞，清理维护方便；10补水、溢流、排污、集水槽装置冷却塔应设自动、手动补水装置，并留有溢流及排污口。

补水器采用浮球式，球、阀体不锈钢材质，其动作应严密灵活，并设有缺水（低水位）、溢流保护装置，当出现故障时，给主机发出故障信号，待故障排除后主机方可正常工作。

方形横流冷却塔和方形逆流冷却塔有什么不同，优缺点有哪些？惠州雪人有多年的冷却塔生产和销售经验，因此碰到过各种各样的用户。

经常有用户提出“我要横流式冷却塔，因为横流式冷却塔效果好”，或者“横流式冷却塔的效果比逆流式好一些。

”等观点，本人觉得这种观点存在许多误区。

冷却塔的冷却效果和塔型无关。

冷却塔用冷却能力来衡量冷却塔的大小。

例如对于处理水量为100立方米每小时的标准冷却塔来讲，它的任务就是将100立方米的水，在标准工况下从37摄氏度降温到32摄氏度。

选惠州雪人的冷却塔型号，横流塔可选择HT100型。

选逆流塔可选CT100型。

两种都能将水温冷却5摄氏度，两种冷却塔的设计余量都只有10%。

因此何来哪种冷却效果好，哪种不好的说法呢？除了惠州雪人的产品，其它公司的产品也如此。

不管是横流式冷却塔还是逆流式冷却塔，只要选择合适的型号，都能满足使用要求。

因此，冷却塔的冷却效果，与塔型无关。

如果从语言文字上来讲，说冷却塔的冷却效果本身就是一种错误的提法。

虽然塔型和冷效无关，但横流塔和逆流塔之间还是有许多不同点。

用户需要研究两种塔型的优缺点，做出正确的选择。

逆流塔的优点和缺点逆流塔最大的优点是结构简单，可以将流量做得很大。

从几十吨到几百吨到几千吨的逆流式冷却塔都很多。

逆流式冷却塔因为结构简单，因此成本相对较低。

1000吨的逆流式冷却塔相对横流式冷却塔来讲，成本可以低30%。

但其缺点也很显着。

噪音大，特别是在医院、居民区等对噪音要求高的地方，逆流式冷却塔存在致命的问题。

噪音来源一般有两个方面，水滴声和风声。

由于逆流式冷却塔的全压往往要高于横流式冷却塔，因此风机需要额外的能量。

这就使为什么逆流式冷却塔的风机噪音往往高于横流式冷却塔。

横流塔的优点和缺点横流式冷却塔在城市中心、小区等地方很常见，而逆流式冷却塔在工业区、工厂等地方很常见。

横流式冷却塔的优点是模块式组装，占地面积小。

噪音低。

缺点是成本高，价格较贵。

如需了解更多详细信息，百度搜“惠州雪人”。

方形横流式冷却塔工作原理冷却塔，这个名字一听就知道跟“凉爽”有关系。

方形横流式冷却塔更是把这凉爽的事儿玩得淋漓尽致。

想象一下，一个大方块儿，咱们把它放在炎炎夏日的阳光下，周围是一片忙碌的工厂，机器在轰轰作响，大家都像被蒸笼蒸着一样热得不得了。

这时候，这个冷却塔就像个神仙一样出现了。

它的工作原理就像一位老道士，把热气一一收走，让周围的人都能透口气。

冷却塔的工作，其实就像是在和热空气进行一场“拔河”比赛。

水从塔的顶部流下来，哗哗作响，像是在给热空气泼冷水。

下面的风扇像一位勤奋的小蜜蜂，努力地把空气吸入塔内。

冷水从塔上流下，热空气从下面冒出来，这可不是简单的对抗，简直是一场气温的大比拼。

冷水与热空气在塔里相遇，发生了什么呢？热空气被水给“打败”了，水带走了热量，变得凉爽，而热空气则被迫离开，带着一丝不舍飘向天空。

这时候，咱们再看看这个方形冷却塔的内部。

可以说，里面就像一个迷宫，水流在这里穿梭，风儿在这里跳舞，热量在这里悄悄溜走。

冷却塔就像是一位热情的管家，把水与空气的关系安排得明明白白。

水从上到下，经过一层层的填料，水与空气亲密接触，互相交换热量。

好比是在一起跳舞，水冷静优雅，空气热情似火，这样的舞蹈让人看得眼花缭乱。

你知道吗？冷却塔可不是一个人单打独斗，它的工作效率跟周围的环境关系可大了。

天气热的时候，冷却塔就像个加班的员工，拼命工作；可一旦到了冬天，它也得适当休息，生怕被冻坏。

太冷了，水流会结冰，这可不好玩。

咱们就不得不提到冷却塔的“心情”。

在高温的日子里，它可开心了，工作效率嗖嗖上涨；而一旦温度降低，它就会闹情绪，慢慢降低工作速度，反正就是这一个道理。

有趣的是，这个冷却塔的设计也真是妙啊。

方形的外形让它能够充分利用空间，真是一举两得。

它的边角处理得也非常好，既美观又能让风流畅通过，不像某些圆形塔，风儿来去总是别扭。

横流式的设计，水流与风流相互交错，形成了一种和谐的共舞。

就好像一场合唱，水唱高音，风唱低音，结合得恰到好处。

康明方形横流式低噪音冷却塔技术参数下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!康明方形横流式低噪音冷却塔技术参数详解1. 引言随着工业技术的不断发展，工厂与企业对于冷却设备的需求日益增长。

方形横流式冷却塔技术说明目录一、技术说明文件1.产品性能特点介绍2.常菱玻璃钢冷却塔整体性能表3.常菱玻璃钢冷却塔特点及优点4.主要零部件说明表5.生产、制造执行标准6.质量保证体系7.售后服务承诺8.安装、调试、维护方案二、资格证明文件1.公司简介2.资信等级证书3.ISO9001品质认证证书4.质量服务信得过单位证书5.检测报告（国家级、省级）6.省级产品质量监督合格证书3、五三厂合资）生产的纤维毡，大大地增加了玻璃钢的强度。

2、塔体钢结构件：以各类定做的型钢为框架，重量轻、强度高、刚性好，开机时共振弱，稳定性好。

所有钢结构件均经酸洗及热镀锌处理，防锈防腐性能良好，保证冷却塔能在各种环境条件下运转正常。

3、塔芯填料：填料是冷却塔中热交换的重要场所，其效率的高低，对整个冷却塔的性能起着至关重要的作用。

常菱牌冷却塔填料全部采用优质PVC平片吸塑而成，平片表面加工成亚光型，比一般表面光滑的平片具有更好的亲水性，使水流在填料表面形成很薄的水膜，与空气接触更加充分。

其中方形逆流式冷却塔则采用比利时哈蒙公司专门设计的复合波填料，导风性能好，热交换性能高，风机能耗小，特别是在环境空间有所限制的场合下更能体现其优越性4、电机：采用全封闭户外型冷却塔专用电机，在轴伸端使用专业防水胶圈，有效解决了水汽沿轴伸端进入电机内部的问题，其防护等级达IP55；电机轴镀铬防腐，绝缘等级为F级。

5、风机：采用国内最大的冷却塔专用风机制造商——上风集团有限公司生产的低转速、大弦长、宽叶片产品，具有风速均匀、噪声低、涡流少、效率高等特点，该风机在低转速的情况下即能获得足够的抽风量，特别是还能根据不同的气候条件调节叶片角度，因此，既能保证冷却塔在恶劣的工况条件也可以满足用户的运行要求，又可以在适当的季节内调节叶片角度以达到节能降耗目的。

6、减速传动部份：采用整体密封皮带减速箱，箱内轴承为日本NSK品牌，并设有多层防水系统保护，耐候性好，还专门设有注油嘴，非常易于日常的维护和保养，传动皮带选用日本三星牌，防水防滑，使用寿命长。

冷却塔功能及型式介绍2007年03月27日星期二 18:45一、冷却水塔的功能及基本原理所谓冷却水塔顾名思义即是应用于散热冷却为目的之塔状洒水系统；以一般常见于楼顶之中小型空调用冷却水塔而言，其结构不外乎一圆型或方形壳体，而壳体内由上而下分别为一抽风马达及带动之抽风扇，挡水板，撒(散)水器，散热材(填充材)，入风口，最底下为水槽、进出水管及抽水马达，其功能为将空调主机所吸收或产生之热能经由冷却水的传送在冷却水塔中藉由水与空气的直接接触将热能排放至大气中。

由于水具有高潜热(蒸发热)热能，加上取得容易，而空气具有吸湿能力，在这种有利条件下，冷却水塔成为散热最有效且最便宜的工具。

冷却水塔内挡水板主要用于阻挡细小水滴的散失，当热水透过洒水喷嘴均允喷洒在冷却水塔内之填料上端，藉由重力向下方流动，由于空气的反向流动会造成较小液滴随空气流往上带走，为了减少冷却水的损失，须于水塔洒水喷嘴上方设置挡水版装置，小液滴遇到挡水装置受到阻挡而附着于档水版上，等档水版上之液滴累积至较大时，当其重力高于空气流带动之阻抗反向力时，水滴便会向下掉落于填料上。

二、冷却水塔形式分类简介市面上之冷却水塔形式种类相当多，依空气驱动型式大致可分为机械力驱动型(Mechanical draft)及自然对流型(Nature Draft)；依空气与水的相对流路方向，冷却水塔基本上又可分为反向流式(俗称逆流式或反流式)及交叉流式(俗称横流式或交流式)；依冷却水环路又可在分为密死循环路型冷却水塔或称为密闭式冷却水塔，另一种即为开放环路型冷却水塔或称为开放式冷却水塔，其中密死循环路型冷却水塔又称为蒸发型冷却水塔。

有关各型冷却水塔之特点将叙述如下。

三、机械驱动空气型(Mechanical Draft)冷却水塔特色是藉由一机械动力(一般即为马达风扇)驱使空气流动，与水塔内冷却水或热交换器进行热质传递，藉以降低冷却水温度。

依风扇位置可分为抽风式及吹入式两种，所谓吹入式是用风扇将空气吹入壳体内侧与壳内冷却水进行热质传交换作业，通常由壳的下方吹入，吸收水蒸气之湿空气则由上方吹出，如图2所示为吹入式冷却水塔之一例，此型依风扇之型式可分为离心式及轴流式，图2所示即为离心式风扇，离心式者其特色为具有较高之风压，可运用于较高阻抗设计之热交换散热填料。
