良机方型横流LRCM-H系列冷却塔参数

1．设备组成1.1设备原产地及制造厂家广东省广州市/斯必克( 广州) 冷却技术有限公司。

1.2供货明细NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台1.3其它2.设备性能及技术参数2.1设备性能1) NC系列产品简介A、 NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师经过冷却塔多年热工测试试验,引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备, 对测试数据进行全面综合处理, 参照美国冷却协会CTI标准和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数xv, 选择最佳的水气比, 最佳截面水负荷, 截面气负荷和填料的高度范围以确定填料体积, 并以流体力学、空气动力学、材料学、建筑学等多种学科观点, 综合设计塔的外型与结构, 根据测试计算通风阻力, 参考风机特性曲线和对测试数据进行优化, 选择符合风量和噪音要求的风机和匹配的电机, 使冷效、能耗、噪音达到一个优化的系统设计效果。

B、 NC型横流式冷却塔淋水填料马利NC方形横流式冷却塔采用的MX-75型高级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔,由热处理PVC多层片构成, 厚度0.38mm, 表面成波纹式, 相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命以上。

一般冷却塔产品填料均采用竖直放置, 且无明显收水端。

参考右下图, 一般冷却塔的做法是布水盘偏向外侧安装, A、 B、 C、 D、E、 F这6个区域内充满了填料, 而向上排风, 气流由外向内流经填料在风力的带动下, 实际冷却水流过的区域是C、 D、 E、 F、 G这5个区域, A、 B两区无水。

那么按照一般冷却塔的做法, A、 B两区的填料对系统散热根本起不了作用, 而有水的G区却又没有填料。

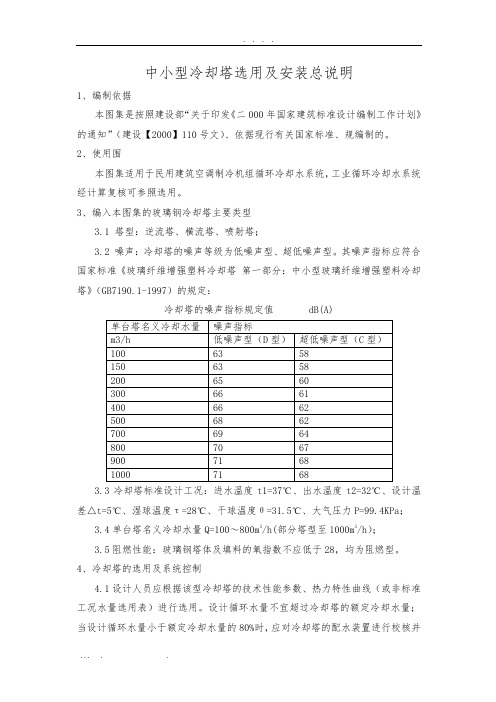

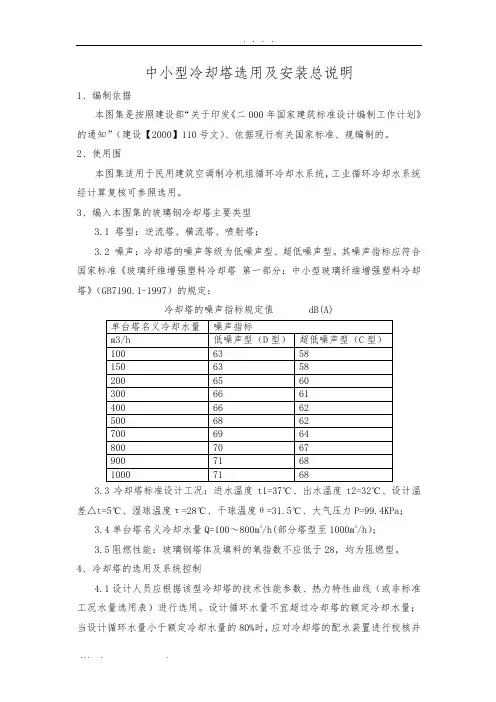

中小型冷却塔选用及安装总说明1、编制依据本图集是按照建设部“关于印发《二000年国家建筑标准设计编制工作计划》的通知”（建设【2000】110号文）、依据现行有关国家标准、规编制的。

2、使用围本图集适用于民用建筑空调制冷机组循环冷却水系统，工业循环冷却水系统经计算复核可参照选用。

3、编入本图集的玻璃钢冷却塔主要类型3.1 塔型：逆流塔、横流塔、喷射塔；3.2 噪声：冷却塔的噪声等级为低噪声型、超低噪声型。

其噪声指标应符合国家标准《玻璃纤维增强塑料冷却塔第一部分：中小型玻璃纤维增强塑料冷却塔》（GB7190.1-1997）的规定：冷却塔的噪声指标规定值 dB(A)3.3冷却塔标准设计工况：进水温度t1=37℃、出水温度t2=32℃、设计温差△t=5℃、湿球温度τ=28℃、干球温度θ=31.5℃、大气压力P=99.4KPa；3.4单台塔名义冷却水量Q=100～800m3/h(部分塔型至1000m3/h）；3.5阻燃性能：玻璃钢塔体及填料的氧指数不应低于28，均为阻燃型。

4、冷却塔的选用及系统控制4.1设计人员应根据该型冷却塔的技术性能参数、热力特性曲线（或非标准工况水量选用表）进行选用。

设计循环水量不宜超过冷却塔的额定冷却水量；当设计循环水量小于额定冷却水量的80%时，应对冷却塔的配水装置进行校核并由生产厂家做出相应调整。

4.2选用冷却塔时所采用的空气干球温度和湿球温度，应为当地历年平均不保证50h的干球温度，并应与所服务建筑空调系统设计计算干球温度和湿球温度相一致。

4.3冷却塔一般不设备用，其台数宜与所服务空调系统制冷机组台数相匹配。

4.4根据环境对噪声的要求，区别选用低噪声或超低声冷却塔。

4.5冷却塔的进水压力应符合所选用塔形的要求，循环水泵的扬程不宜过高，否则易产生飘水现象。

4.6对于最冷月平均气温低于-8℃的地区，且冬季也需要运行的空调系统，冷却塔选用及订货时应特别说明，以便生产厂家采取必要的防冻措施。

1．设备组成之吉白夕凡创作时间：二O二一年七月二十九日广东省广州市/斯必克（广州）冷却技术有限公司.NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台其他1）NC系列产品简介A、NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师通过冷却塔多年热工测试试验,引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备,对测试数据进行全面综合处理,参照美国冷却协会CTI尺度和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数xv,选择最佳的水气比,最佳截面水负荷,截面气负荷和填料的高度规模以确定填料体积,并以流体力学、空气动力学、资料学、建筑学等多种学科不雅点,综合设计塔的外型与结构,按照测试计算通风阻力,参考风机特性曲线和对测试数据进行优化,选择合适风量和噪音要求的风机和匹配的电机,使冷效、能耗、噪音达到一个优化的系统设计效果.B、NC型横流式冷却塔淋水填料马利NC方形横流式冷却塔采取的MX-75型初级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔,由热处理PVC多层片组成,厚度0.38mm, 概略成波纹式, 相邻两层填料片形成的间隔,包管气流的通畅,经美国冷却塔协会(CTI)测试阐发,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上.一般冷却塔产品填料均采取竖直放置,且无明显收水端.参考右下图,一般冷却塔的做法是布水盘偏向外侧装置,A、B、C、D、E、F这6个区域内充满了填料,而当冷却塔运行起来以后,由于风机向上排风,气流由外向内流经填料,在风力的带动下,实际冷却水流过的区域是C、D、E、F、G这5个区域,A、B两区无水.那么依照一般冷却塔的做法,A、B两区的填料对系统散热底子起不了作用,而有水的G区却又没有填料.马利的工程师们对这个问题进行了深入的研究,在千百次的实验之后,提出了冷却塔填料倾斜悬挂式装置的计划,在马利冷却塔当中C、D、E、F、G区充满填料,A、B两区无填料,而倾斜的角度又按照不合的塔型有十分严格的要求,这种办法有效地解决了进风面下端“无水区”问题,且填料带有明显的收水端,克服了竖直放置填料的缺点.因此,倾斜悬挂放置的填料比竖直放置填料漂水损失小,水与空气接触充分,热工性能好.马利冷却塔填料片高度是按照填料片特性、进风宽度、布水状况及与之相匹配的风量、电机功率、风机等,进行阐发计算而得出的.其设计高度可包管热湿交换效率达到极限值,同时,MX-75型填料集均匀布风、换热、收水于一体,其卓越的收水性和导风性使冷却塔无需装置百叶窗,经测试其漂水损失小于循环水量的0.001%.实践证明,MX-75型填料片的亲水性和抗冰性能好,耐温 -50+70C,适合于南方严寒气候的地区使用,是理想的进口填料片.该填料以抗紫外线和抗腐化的聚氯乙烯（PVC）经热塑真空加压成型,其概略亲水性好,散热面积大、冷效高,在使用环境空间受限制多的热交换过程中更能体现其优越性.从而使整个填料体积阐扬最有效的冷却作用,该填料无须胶水粘接,避免了由于粘接对填料造成的损坏,便于清洗装置,延长了使用寿命.C、NC型横流式冷却塔的进风装置此塔由于使用马利MX-75填料,无需另配进风百叶窗,该型填料将进风口百叶部位与填料淋水部位模塑成一体,这种美国马利公司获得专利的装置可以避免溅水漂出塔外,在多变的气流条件下包管配水的均匀性,无需再增加装置进风百叶窗的麻烦.D、NC型横流式冷却塔除水系统高效蜂窝式除水器与填料膜塑成为一体,属于美国斯必克公司专利产品,其收水率比老式的半弧型收水器超出跨越许多倍,大大降低了漂水损失,使水耗用度减少,另外这种除水器能引导空气流向风机,降低风阻,从而使能耗降低,其漂水损失小于循环水量的0.001%.E、NC型横流式冷却塔结构钢件选用高强度A3钢材,各件均采取除锈热浸镀锌处理,耐腐化强度高、重量轻、易装配并且概略美不雅.(1)塔整体抗荷载能力极强.(2)连接螺栓采取不锈钢件.F、优质的玻璃钢（FRP）原资料(1)玻璃钢纤维毡（加拿大）浸润剂质量高,纤维毡柔软,树脂浸透性好,制品无气泡,强度高,价格超出跨越国产两倍以上.（国产型：浸润剂质量欠佳,纤维毡柔软,树脂浸透差,制作玻璃钢制品难以排尽气泡,影响制品强度.）(2)颜料糊（英国）色泽均匀,带有活性基因,能与树脂很好的融合,具有极佳的相容性和分离性,颜色稳定,不容易老化,使制品概略能达到很是好的镜面效果.（国产型：色泽欠均匀,无活性基因存在,只能与树脂进行一般的搅拌,分离性欠佳,颜色不稳定,制作的制品概略颜色欠均匀.）(3)颜料糊SiO2触变剂（英国）与胶衣树脂混合,满足工艺的成型并带有活性基因,能与树脂很好混合,触变效果很好,价格为国产两倍以上.（国产型：没有进行活性处理,与树脂相容性稍差,触变效果稍差.）(4)胶衣树脂（荷兰）583#或544#内含抗紫外线稳定剂,热扭变温度达96摄氏度,耐温老化；固体含量高,固化后制品的力学性能指标高,同时有一定的韧性,不容易破裂,日晒雨淋也不开裂,概略光亮如镜面,使用五年外不雅仍可与国产新塔相比,价格为国产的 1.5倍以上.（国产型：一般按196#树脂再行加成制作,编号为88#或84#胶衣树脂,热扭变温度为72摄氏度,耐老化性能差,一般使用一年塔外概略急剧老化,固化后的概略层脆性大,容易碰裂,同时,日晒雨淋也很快开裂、变色.）G、美不雅实用的围护结构塔体采取组合式钢框架结构,所有钢架机关件均采取除锈热浸镀锌处理且外涂两道氯磺化聚氯乙烯防腐.外壳采取玻璃钢复合资料制成, 概略均匀, 胶衣层平均厚度不大于0.5mm,弯曲强度大于250Mpa,巴氏硬度大于35,树脂含量不小于45%,富树脂含量不小于70%.塔体概略上直径大于1mm的可见气泡每平方米不超出3个.塔体玻璃钢经测氧指数达38.0.其色种内含抗紫外光稳定剂、抗老化、不退色,概略光亮如镜,属高强度资料.H、冷却塔热交换的动力----电机、风机的选定按照此冷却塔热交换的风量及冷却塔通风阻力,在塔的阻力曲线和风机特性曲线上找出风机的任务点,选定风机直径.为包管设备有高效率的动力作包管,引进了高性能的配套设备：电机----选用全密闭式电机,具有优良的防腐性能和低噪、高效节能的特点,防护等级达到国际电工组织规定的IP55尺度；减速器----采取TCJ齿轮减速器；风机----采取国内马利专利的超低噪音冷却塔专用流线型机翼风机,铝合金材质,空间流线设计,实践标明,此型风机风量大、全压高、效率高、传动平稳、寿命长、气动性能好、高强度、耐腐化、噪声低、维护检修便利,正常使用寿命20年以上.I、冷却塔热交换的包管----布水系统：冷却塔中,热交换效果的好坏与布水情况有直接的联系.布水水柱较大或布水不均,都会导致性能下降最大可达20%以上,为此马利公司采取固定池式配水,配用马利专利产品TARGET型系列喷头.方型横流冷却塔,布水为自然重力池式,采取马利专利技术所生产的TARGET喷头,其优点：喷头水压低,同时降低水泵扬程,降低能耗；内部无活动部件,不会阻塞；水由下部梅花瓣碟喷洒布水,布水压力在0.02mH2O就能形成实心锥布水,布水重叠少,减少壁流,喷嘴由聚丙乙烯注塑而成.J、NC型横流式冷却塔抗荷载参数(1)冷却塔体抗风压∶150kgf/m2(2)冷却塔抗震烈度∶8级地震基本烈度K、噪声治理冷却塔的噪声源主要来自水流回水池的水落声、出风口气流声以及电机、减速器的运行声,马利公司为控制冷却塔的噪声对结构进行了精心设计和选材：(1)采取重庆爱华减速器,低噪音；(2)低噪声冷却塔专用电机,此电机不但体积小、重量轻、外形美不雅,并且具有效率高,启动转距大,噪声低、性能优良等特点；(3)配用马利专利的超低噪声流线型机翼风机,此风机特点是低风压、大流量、低转速、噪声低、叶片特性可靠,并进行严格的动静平衡检验,包管风机运转平稳.L 、NC 型横流式冷却塔附件为了检修便利,随塔配有扶梯、检修门、塔内维修走道等帮助件,均采取除锈热浸镀锌处理.2）SR 系列产品简介A 、风机性能选用MARLEY 专利冷却塔专用机翼型风机,具有风量大、全压高、效率高、传动平稳、寿命长、强度高、耐腐化、寿命长、噪声低、维护检修便利等优点.B 、电机性能 采取冷却塔专用电机,防护等级高,具有高效、节能、噪音小、可靠性能初等优点. 电机额外电压： 380V电机频率：50Hz 电机绝缘等级：F 级 电机防护等级： IP55C 、风机减速器进口日本皮带和瑞典高精度低噪声轴马利专利机翼型风机承,使用寿命及运行噪声均为国内同行业优质产品.D、结构钢件（A）选用高强度钢材,各件均采取除锈热浸锌处理,耐腐化、强度高、重量轻、易装配并且概略美不雅；（B）塔整体抗荷载能力极强；（C）连接螺栓采取不锈钢螺栓,光泽及防锈性能好；E、塔体围护构件（FRP）采取“FRP”复合资料制成,玻璃纤维为进口欧文斯短切毡,概略胶衣采取进口原资料制造.其色种内含抗紫外光稳定剂、抗老化、不褪色,概略光亮如镜,属高强度资料.F、抗荷载参数（A）冷却塔塔体抗风压：150kgf/m2（B）冷却塔抗震烈度：8级地震基本烈度H、SR系列冷却塔布水系统圆形逆流冷却塔采取旋转管式布水装置.铜合金（SR-40及以下塔为ABS）资料制成,经久耐用.布水管采取PVC塑胶管,散水均匀,压力低,损失小.I、SR系列塔淋水填料圆形逆流冷却塔填料散热面积大,水流散布性好,阻燃性强,不容易变形,风阻系数小,重量轻,强度高,使用寿命长.J、SR系列冷却塔消音层（低噪及超低噪声型有,尺度型无）圆形逆流冷却塔采取改性聚胺脂/聚酰亚胺互穿网络共聚物消音资料,消除落水噪音,避免水滴飞溅,耐腐化、透水性好,经久耐用.3设备现场装置要求1）图纸外形尺寸图接管图。

S3640/LJJTS58企业产品技术资料冷却塔1产品名称良机牌LBCM 系列圆形逆流式冷却塔2技术性能指标、规格型号3执行标准GB/T 7190.1-1997《玻璃纤维增强塑料冷却塔》4产品适用范围LBCM 及LBCM-LN 型，冷却水系统回水温度在50℃以下。

LBCM-P 型高温冷却塔，回收温度在50℃～95℃的工业冷却水系统的回水（出水），再生为冷却水。

5外形尺寸、主要部件材质5.1外形尺寸见图5.2主要部件材质采用玻璃纤维增强塑料（FRP）材质制造。

小型冷却塔采用低噪音马达直接传动，大型冷却塔采用进口V 型皮带减速器；自动旋转喷头采用强化塑胶或铝合金铸造。

标准型和低噪型冷却塔散热材料采用PVC硬布热压成型，高温型冷却塔散热材料采用特殊成型的PP 塑胶材料。

见表LBCM-125～200LBCM-50～100LBCM-250～900LBCM-3～900外形尺寸图S3640/LJJT6设计及施工要点6.1应放置在屋顶或空气畅通的地方，避免装于防火巷道，或易反射音量的高墙旁；避免装于煤烟及灰尘多的地方；不适于安装在有腐蚀性气体发生的地方；应远离锅炉房、厨房等较热的地方。

6.2循环水出入水管的配管向下较好，避免配管突高，且不能高于下方水槽的配管。

循环水泵应安装于下部水槽以下。

6.3冷却塔两台以上并用，而只用一台水泵时，水槽需另配装一连通管，使两台冷却塔的水位同高。

6.4循环水出入口管直径大于100mm时，宜用防震软管，防止塔身因管路振动使水盘破裂。

6.5冷却塔基础加避震器时，冷却塔的支持脚与避震器之间必须装设整体底座，以免因受力不均导致冷却塔破裂。

6.6当供水水源低于冷却塔或水压不足时，需另装一台水泵或另装一较高的补给水箱。

6.7冷却塔热水进口处须加Y型过滤器。

6.8选定冷却塔需考虑的要素：循环水量，入口、出口水温，外气湿球温度，安装场地限制，用途等。

LBCM、LBCM-LN系列冷却塔机型选定表S59企业产品技术资料。

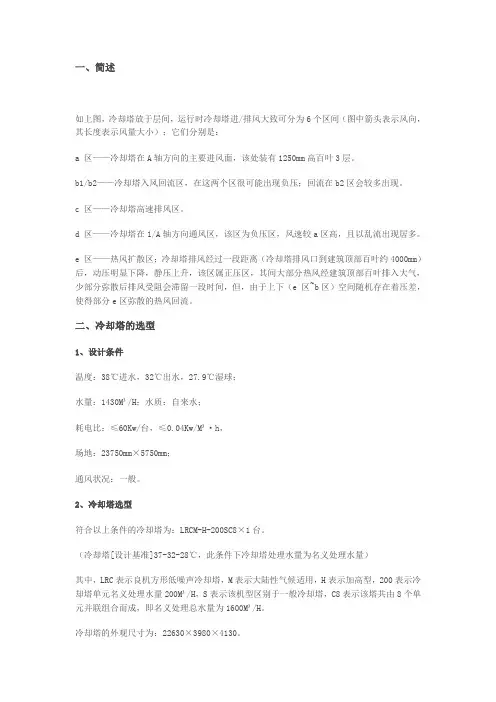

一、简述如上图，冷却塔放于层间，运行时冷却塔进/排风大致可分为6个区间（图中箭头表示风向，其长度表示风量大小）；它们分别是：a 区——冷却塔在A轴方向的主要进风面，该处装有1250mm高百叶3层。

b1/b2——冷却塔入风回流区，在这两个区很可能出现负压；回流在b2区会较多出现。

c 区——冷却塔高速排风区。

d 区——冷却塔在1/A轴方向通风区，该区为负压区，风速较a区高，且以乱流出现居多。

e 区——热风扩散区；冷却塔排风经过一段距离（冷却塔排风口到建筑顶部百叶约4000mm）后，动压明显下降，静压上升，该区属正压区，其间大部分热风经建筑顶部百叶排入大气，少部分弥散后排风受阻会滞留一段时间，但，由于上下（e 区~b区）空间随机存在着压差，使得部分e区弥散的热风回流。

二、冷却塔的选型1、设计条件温度：38℃进水，32℃出水，27.9℃湿球；水量：1430M³/H；水质：自来水；耗电比：≤60Kw/台，≤0.04Kw/M³·h，场地：23750mm×5750mm；通风状况：一般。

2、冷却塔选型符合以上条件的冷却塔为：LRCM-H-200SC8×1台。

（冷却塔[设计基准]37-32-28℃，此条件下冷却塔处理水量为名义处理水量）其中，LRC表示良机方形低噪声冷却塔，M表示大陆性气候适用，H表示加高型，200表示冷却塔单元名义处理水量200M³/H，S表示该机型区别于一般冷却塔，C8表示该塔共由8个单元并联组合而成，即名义处理总水量为1600M³/H。

冷却塔的外观尺寸为：22630×3980×4130。

冷却塔配电功率：7.5Kw×8=60Kw，耗电比为60÷1600=0.0375Kw/M³·h。

三、校核计算1、已知条件：冷却塔LRCM-H-200SC8在37-32-28℃温度条件下单元名义处理水量L=200 M³/H；冷却塔风量G=1690M³/min。

方形横流式冷却塔技术说明目录一、技术说明文件1.产品性能特点介绍2.常菱玻璃钢冷却塔整体性能表3.常菱玻璃钢冷却塔特点及优点4.主要零部件说明表5.生产、制造执行标准6.质量保证体系7.售后服务承诺8.安装、调试、维护方案二、资格证明文件1.公司简介2.资信等级证书3.ISO9001品质认证证书4.质量服务信得过单位证书5.检测报告（国家级、省级）6.省级产品质量监督合格证书3、五三厂合资）生产的纤维毡，大大地增加了玻璃钢的强度。

2、塔体钢结构件：以各类定做的型钢为框架，重量轻、强度高、刚性好，开机时共振弱，稳定性好。

所有钢结构件均经酸洗及热镀锌处理，防锈防腐性能良好，保证冷却塔能在各种环境条件下运转正常。

3、塔芯填料：填料是冷却塔中热交换的重要场所，其效率的高低，对整个冷却塔的性能起着至关重要的作用。

常菱牌冷却塔填料全部采用优质PVC平片吸塑而成，平片表面加工成亚光型，比一般表面光滑的平片具有更好的亲水性，使水流在填料表面形成很薄的水膜，与空气接触更加充分。

其中方形逆流式冷却塔则采用比利时哈蒙公司专门设计的复合波填料，导风性能好，热交换性能高，风机能耗小，特别是在环境空间有所限制的场合下更能体现其优越性4、电机：采用全封闭户外型冷却塔专用电机，在轴伸端使用专业防水胶圈，有效解决了水汽沿轴伸端进入电机内部的问题，其防护等级达IP55；电机轴镀铬防腐，绝缘等级为F级。

5、风机：采用国内最大的冷却塔专用风机制造商——上风集团有限公司生产的低转速、大弦长、宽叶片产品，具有风速均匀、噪声低、涡流少、效率高等特点，该风机在低转速的情况下即能获得足够的抽风量，特别是还能根据不同的气候条件调节叶片角度，因此，既能保证冷却塔在恶劣的工况条件也可以满足用户的运行要求，又可以在适当的季节内调节叶片角度以达到节能降耗目的。

6、减速传动部份：采用整体密封皮带减速箱，箱内轴承为日本NSK品牌，并设有多层防水系统保护，耐候性好，还专门设有注油嘴，非常易于日常的维护和保养，传动皮带选用日本三星牌，防水防滑，使用寿命长。

HBLG-250仿形横流式低噪音冷却塔技术参数总表技术编号：HBLG-2018/10/08:类项内容参数备注冷却塔类型横流式低噪音冷却塔冷却塔型号HBLG-250T组合单元数1单体塔基循环水总流量250m3/h 单台循环水流重250m3/h 大气气压99.4kPa本干球温度31.5 C 湿球温度28 C 设进水温度37 C 出水温度32 C计温降5C冷却能力1,250,000kcal/h 水质（PH值）6-8参噪音值< 57dB(A)GB7190-2008标准测点3蒸发损失< 0.833%数飞水损失< 0.005%塔体尺寸（长*宽*高）3,000*5,200*4,200(mm)净重1,980kg运行重量4,400kg使用年限15风机形式轴流式风机数量1台风量150,000m3/h风机转速320r/min全压127Pa风机直径2,400mm传叶片数量4叶片材质铝合金动电机形式冷却塔专用全封闭防水型132M-4电机功率7.5kw部电机转速1460 r/min起动方式Y-A分传动方式皮带传动a电机电源380v/50Hz/3P参电机防护等级IP55数电机绝缘等级F级电机额定电流15.4A电机品牌浙江路盛使用年限10皮带减速机3#河南/新科使用年限10三角皮带B型日本/三星导风筒形式速度回收型项目名称:湖南兴昌环保科技有限公司类项内容参数备注进水水压40kPa进水管管径2-DN150配出水管管径DN250管溢水管管径DN80参排污管管径DN80数自动补水管管径DN25手动补水管管径DN40平衡管管径根据客户需求导风筒材质FRP消音风筒材质FRP根据客户需求洒水盆材质FRP集水盆材质FRP塔体围板材质FRP塔体框架Q235材塔内检修过道Q235料塔外检修梯Q235紧固件不锈钢/镀锌钢材制造商/产地上海宝钢、武钢等仞钢构件防腐方式热浸镀锌质聚脂玻璃钢材料不饱和聚脂玻璃钢玻璃钢外着色灰标准可以客户自定物理力学性能、弯曲性能> 147MPa外表面要求含稳定剂的光滑胶衣树脂树脂制造商/产地华讯实业有限公司胶衣制造商/广■地华讯实业有限公司纤维制造商/产地重庆国际填料名称M波薄膜型膜片制造商/产地浙江填料制造标准DL/T742-2001不允许添加再生料一级新料换填料波形M波热填料规格1000*620兀仟安装方式穿挂参安装层数4数填料片厚度平片0.3mm 土0.05片间距18mm 土0.5加工方式模压成型填料材质PVC填料支架材质Q235热浸镀锌技术部2018/10/08。

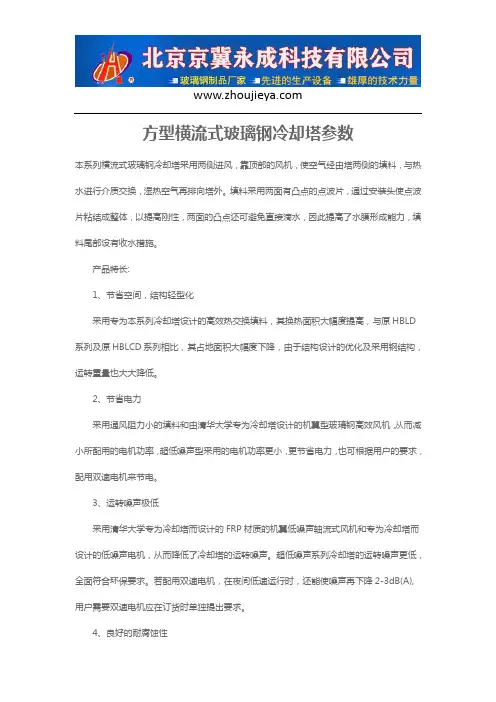

方型横流式玻璃钢冷却塔参数本系列横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。

填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。

产品特长:1、节省空间，结构轻型化采用专为本系列冷却塔设计的高效热交换填料，其换热面积大幅度提高，与原HBLD 系列及原HBLCD系列相比，其占地面积大幅度下降，由于结构设计的优化及采用钢结构，运转重量也大大降低。

2、节省电力采用通风阻力小的填料和由清华大学专为冷却塔设计的机翼型玻璃钢高效风机，从而减小所配用的电机功率，超低噪声型采用的电机功率更小，更节省电力，也可根据用户的要求，配用双速电机来节电。

3、运转噪声极低采用清华大学专为冷却塔而设计的FRP材质的机翼低噪声轴流式风机和专为冷却塔而设计的低噪声电机，从而降低了冷却塔的运转噪声。

超低噪声系列冷却塔的运转噪声更低，全面符合环保要求。

若配用双速电机，在夜间低速运行时，还能使噪声再下降2-3dB(A),用户需要双速电机应在订货时单独提出要求。

4、良好的耐腐蚀性塔体、水槽及面板均采用具有良好耐腐蚀性能的FRP材质，并在胶衣树脂中加有光稳定剂，具有良好的抗老化性能，经久不变色。

塔体钢结构件在加工后采用镀锌处理，提高冷却塔的耐腐蚀性能，在正常使用寿命内，不需另外防腐。

5、组合方便可采用组合方式来满足不同工况的要求，用户也可根据场地情况进行决定组合，并可根据用户的建筑物特点，调整冷却塔的外观。

如用户场地十分有限。

我公司也可针对用户的特殊要求进行设计，满足用户对热力性能及噪声的要求。

6、维护方便本系列冷却塔为组合式设计，相邻冷却塔空气室相互隔开，可在冷却塔正常运转的前提下，进行维护检修，清洗填料、积水管和水箱的工作更加方便。

产品结构:（1）面板：玻璃钢材质，表面光洁美观，耐腐蚀，防老化。
