一、招标要求1.采购冷却塔设计为横流式超低噪声玻璃钢冷却塔，设计工况为进口水温37℃, 出口水温3２℃,湿球温度27.5℃。
具体参数以设计图纸及招标人采购的空调主机参数要求为准（不含控制柜）。
2.货必须满足设计要求的进出水温度，湿球温度条件下的每小时的冷却水量和超低噪音的指标。
供货必须提供生产厂家标定的设备型号、规格、性能指数，外型尺寸、干重和运行重量，噪声指数等资料。
3.冷却塔的制造必须符合GB/T7190.1—2008标准的要求,主要技术要求如下:⑴冷却能力不小于95.0％.⑵实测耗电比不大于0.035KW/( m³/h).⑶漂水率不大于名义冷却水流量的0.015％.⑷噪声等级为超低噪声型C型,名义冷却水流量125 m³/h冷却塔的噪声指标不超过58.0ｄＢ(A), 名义冷却水流量250 m³/h冷却塔的噪声指标不超过60.5ｄＢ(A) 。
４.冷却塔塔体⑴冷却塔塔体为抗震结构，其结构用钢材的规格、型号、厚度应符合有关标准的规定，所有部件均应经过热镀锌表面处理，联接紧固件采用不锈钢件。
⑵塔体刚度符合有关规范的要求，应能满足本地区抗震设防烈度7度的要求，其抗风强度应达到250kg／M２以上。
5.玻璃钢件⑴应采用耐腐蚀、耐侯性、抗冲击的玻璃纤维增强塑料（FRP）制成，其中不允许含有滑石粉等杂质;表面采用耐老化、稳定性好的进口胶衣层，其厚度应控制在0.3-0.5mm范围内;所使用的原材料要符合相关标准的规定,树脂含量、固化度、弯曲强度、巴氏硬度等指标应完全满足冷却塔国标规定的要求;要求使用阻燃树脂，其氧指数检测数值≥２8，塔体表面所采用的其它材料也需是阻燃材料。
⑵玻璃钢体外观胶衣层应均匀一致、表面光滑、无裂纹、色泽均匀,塔体外表面直径3-5mm气泡在1㎡内不超过3个,不允许有直径大于5mm以上的气泡,下塔体内表面应为富树脂层,树脂含量应在70％以上;塔体边缘应整齐、厚度均匀、无分层,切割加工断面应加封树脂。
方形横流式低噪音冷却塔技术要求1 单台冷却水量：见图纸清单。
接受单模块或模块拼装冷却塔2 进出水温度：38℃/32℃外部环境湿球温度28℃）3 热力性能要求：按水温降对比法求出的实测冷却能力与设计冷却能力的百分比不得小于100%；4 材质要求方形刚性桁架结构，壳体采用优质玻璃钢、PVC或镀锌钢制作，下部水槽采用全玻璃纤维毡质玻璃钢。
桁架、支架、槽钢、角钢、爬梯、连接螺栓及其它金属材料均为热镀锌型；5 传动机构要求5.1电机：采用合资或以上品牌，电机绝缘等级F级，IP55防护；电机应适应于或优于规格书中提供的供电要求并与风机配套；5.2 风机特性参数应符合设计工况，并采用进口或合资风机,铝合金材质,要求强度可靠，表面光洁，各截面过渡均匀，无裂缝、缺口、毛刺；风机叶距离塔体内壁之间的间隙应保持均匀，其最小间隙不大于0.008D（D为风机直径），风机应做动、静平衡试验，并按“刚性转子平衡精度”精度等级取G6.3。
平衡力矩由计算求出。
叶片平衡后应定位、编号。
5.3 采用皮带传动,带轮须经特殊防锈处理,经久耐用。
5.4 轴承箱轴承采用进口或合资轴承。
5.5 皮带采用进口联组带。
6飘水率：<0.01％7噪声：运转声音测定距离10m 时；≤58dB(A)8塔内填料8.1 采用冷却效率高、通风阻力小、抗弯折的阻燃材料，材质为100%纯生料PVC，不接受再生料，其阻燃等级达到难燃B1级。
8.2 填料安装方式为悬挂式，其收水器为填料一体成型以求减少部件，每平方米承力≥2.94KN，填料片不允许出现穿孔、破裂,清洗维护简便易行；为减少进风阻力要求不加百叶；9配水系统布水器应布水均匀，冷却水应均匀的布洒在填料顶部，并且布水器应有防异物装置，不易堵塞，清理维护方便；10补水、溢流、排污、集水槽装置冷却塔应设自动、手动补水装置，并留有溢流及排污口。
补水器采用浮球式，球、阀体不锈钢材质，其动作应严密灵活，并设有缺水（低水位）、溢流保护装置，当出现故障时，给主机发出故障信号，待故障排除后主机方可正常工作。

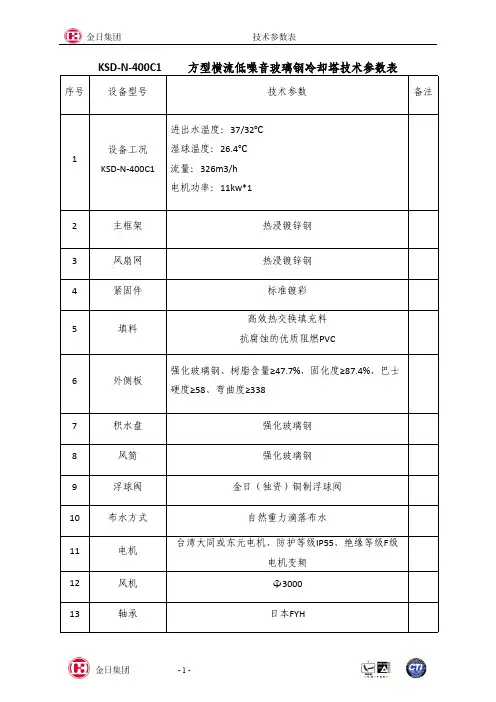

KSD-N-400C1方型横流低噪音玻璃钢冷却塔技术参数表
序号设备型号技术参数备注
1
设备工况
KSD-N-400C1
进出水温度：37/32℃
湿球温度：26.4℃
流量：326m3/h
电机功率：11kw*1
2主框架热浸镀锌钢3风扇网热浸镀锌钢4紧固件标准镀彩
5填料
高效热交换填充料抗腐蚀的优质阻燃PVC
6外侧板强化玻璃钢、树脂含量≥47.7%、固化度≥87.4%、巴士硬度≥58、弯曲度≥338
7积水盘强化玻璃钢
8风筒强化玻璃钢
9浮球阀金日（独资）铜制浮球阀
10布水方式自然重力滴落布水
11电机
台湾大同或东元电机、防护等级IP55、绝缘等级F级
电机变频
12风机Φ3000
13轴承日本FYH
14皮带盖茨（美国）
15抗震等级8级设防
16漂水率≤0.0057%
17填料氧指数38%
18玻璃钢氧指数31%
19扬程 3.8m
20电源380V/3ø/50Hz
21外型尺寸L3880mm*W4820mm*H4157mm 22外部颜色国际流行色（浅灰色）
23自重、运转重2010kg/4750kg
24进水管径
出水管径
De(DN150) ×2
De(DN250) ×1
25溢水管径
排污管径
O(DN50) ×1
Dr( DN50)×1
26自动补水管径
手动补水管径
Ba( DN40)×1
Q( DN40)×1
27风机铝合金28防尘盖板强化玻璃钢
29噪音进风侧5米处≤65dB。
目录一、技术说明文件1.产品性能特点介绍2.常菱玻璃钢冷却塔整体性能表3.常菱玻璃钢冷却塔特点及优点4.主要零部件说明表5.生产、制造执行标准6.质量保证体系7.售后服务承诺8.安装、调试、维护方案二、明文件1.公司简介2.资信等级证书3.ISO9001品质认证证书4.质量服务信得过单位证书5.检测报告（国家级、省级）6.省级产品质量监督合格证书一、技术说明文件1.产品性能特点介绍2.常菱玻璃钢冷却塔整体性能表3.常菱玻璃钢冷却塔特点及优点4.主要零部件说明表5. 生产、制造执行标准5.质量保证体系6.售后服务承诺7.安装、调试、维护方案常菱牌方形横流式冷却塔特点介绍一、设计工况：“常菱牌”冷却塔完全以国标GB7190.1-1997为标准进行设计制造。
1、湿球温度：28℃，大气压力：750mmHg2、抗风压设计：≤47m/s3、抗地震设计：≤9级基本烈度二、材料及零配件的选用1、塔体玻璃钢件：全部采用本厂（二五三厂）优质耐水型189#的树脂(经国家船检局认可)和纤维布、毡，塔体外表面采用进口胶衣及含U.V.S光稳定剂的色浆，抗紫外线、防老化，表面色调均匀，色彩鲜亮，光洁如镜。
此外，塔体表面全国独家采用德国舒勒公司（与二五三厂合资）生产的纤维毡，大增加了玻璃钢的强度。
2、塔体钢结构件：以各类定做的型钢为框架，重量轻、强度高、刚性好，开机时共振弱，稳定性好。
所有钢结构件均经酸洗及热镀锌处理，防锈防腐性能良好，保证冷却塔能在各种环境条件下运转正常。
3、塔芯填料：填料是冷却塔中热交换的重要场所，其效率的高低，对整个冷却塔的性能起着至关重要的作用。
常菱牌冷却塔填料全部采用优质PVC平片吸塑而成，平片表面加工成亚光型，比一般表面光滑的平片具有更好的亲水性，使水流在填料表面形成很薄的水膜，与空气接触更加充分。
其中方形逆流式冷却塔则采用比利时哈蒙公司专门设计的复合波填料，导风性能好，热交换性能高，风机能耗小，特别是在环境空间有所限制的场合下更能体现其优越性4、电机：采用全封闭户外型冷却塔专用电机，在轴伸端使用专业防水胶圈，有效解决了水汽沿轴伸端进入电机部的问题，其防护等级达IP55；电机轴镀铬防腐，绝缘等级为F级。

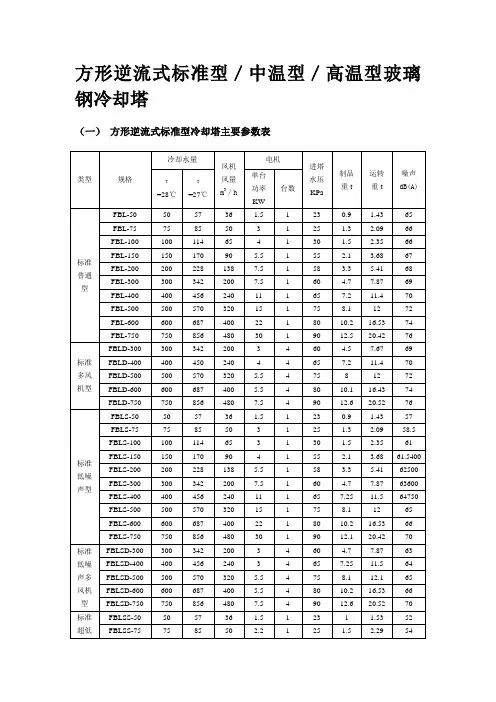

方形逆流式标准型／中温型／高温型玻璃钢冷却塔（一）方形逆流式标准型冷却塔主要参数表注：噪声测量值是以离塔底水平面高1.5m，距塔壁当量直径Dm=1.13W处A档总声级（二）方形逆流式中温型冷却塔主要参数表注：噪声测量值是以离塔底水平面高1.5m，距塔壁当量直径Dm=1.13W处A档总声级注：噪声测量值是以离塔底水平面高1.5m，距塔壁当量直径Dm=1.13W处A档总声级（四）方形逆流式低噪声、超低噪声系列冷却塔噪声参数表附注：（1）评定噪声指标应以测点处的A档总声级为准，2m、Df450、16m处的测点作为参考对比时用。
（2）在出风口450方向，离风筒为一倍出风口径Df处，当出风口径大于5m，而未满1.5m距离时，则取1.5m为准。
（3）在塔进风口方向，离塔壁水平距离为一倍塔体当量直径Dm=1.13w处测点，当塔体直径小于1.5m时取1.5m，测点2m、16m均在进风口方向，离基面高为1.5m。
（4）噪声测量时，应考虑环境噪声的影响，冷却塔不运转时的环境噪声，应比运转时的A声级至少低10Db,否则应进行修正。
二、方形逆流式节能型玻璃钢冷却塔（一）方形逆流式低温降型DFN系列冷却塔主要参数表说明：1、表中所列为湿球温度τ=28℃，τ=27℃工况下，△t=5℃时，t1=37℃，t2=32℃；=32℃的冷却水量。
△t =8℃时，t1=40℃，t22、表中噪声值为夜间电机低速运转，并设有滴水吸声垫的数值，不设滴水吸声垫将比表中数值高5 dB(A)。
（二）方形逆流式中高温降工业型GFN系列冷却塔主要参数表说明：1、表中所列为湿球温度τ=28℃，τ=27℃工况下，△t=10℃时，t1=42℃，t2=32℃；△t =20℃时，t1=54℃，t2=34℃；△t=25℃时，t1=60℃，t2=35℃的冷却水量。
2、表中噪声值为夜间电机低速运转，并设有滴水吸声垫的数值，不设滴水吸声垫将比表中数值高5 dB(A)。
（十）方形逆流式超低噪声低温降CDFN系列冷却塔主要参数说明：1、表中所列为湿球温度τ=28℃，τ=27℃工况下，△t=5℃时，t1=37℃，t2=32℃；=32℃的冷却水量。
HBLG-250仿形横流式低噪音冷却塔技术参数总表技术编号：HBLG-2018/10/08:类项内容参数备注冷却塔类型横流式低噪音冷却塔冷却塔型号HBLG-250T组合单元数1单体塔基循环水总流量250m3/h 单台循环水流重250m3/h 大气气压99.4kPa本干球温度31.5 C 湿球温度28 C 设进水温度37 C 出水温度32 C计温降5C冷却能力1,250,000kcal/h 水质（PH值）6-8参噪音值< 57dB(A)GB7190-2008标准测点3蒸发损失< 0.833%数飞水损失< 0.005%塔体尺寸（长*宽*高）3,000*5,200*4,200(mm)净重1,980kg运行重量4,400kg使用年限15风机形式轴流式风机数量1台风量150,000m3/h风机转速320r/min全压127Pa风机直径2,400mm传叶片数量4叶片材质铝合金动电机形式冷却塔专用全封闭防水型132M-4电机功率7.5kw部电机转速1460 r/min起动方式Y-A分传动方式皮带传动a电机电源380v/50Hz/3P参电机防护等级IP55数电机绝缘等级F级电机额定电流15.4A电机品牌浙江路盛使用年限10皮带减速机3#河南/新科使用年限10三角皮带B型日本/三星导风筒形式速度回收型项目名称:湖南兴昌环保科技有限公司类项内容参数备注进水水压40kPa进水管管径2-DN150配出水管管径DN250管溢水管管径DN80参排污管管径DN80数自动补水管管径DN25手动补水管管径DN40平衡管管径根据客户需求导风筒材质FRP消音风筒材质FRP根据客户需求洒水盆材质FRP集水盆材质FRP塔体围板材质FRP塔体框架Q235材塔内检修过道Q235料塔外检修梯Q235紧固件不锈钢/镀锌钢材制造商/产地上海宝钢、武钢等仞钢构件防腐方式热浸镀锌质聚脂玻璃钢材料不饱和聚脂玻璃钢玻璃钢外着色灰标准可以客户自定物理力学性能、弯曲性能> 147MPa外表面要求含稳定剂的光滑胶衣树脂树脂制造商/产地华讯实业有限公司胶衣制造商/广■地华讯实业有限公司纤维制造商/产地重庆国际填料名称M波薄膜型膜片制造商/产地浙江填料制造标准DL/T742-2001不允许添加再生料一级新料换填料波形M波热填料规格1000*620兀仟安装方式穿挂参安装层数4数填料片厚度平片0.3mm 土0.05片间距18mm 土0.5加工方式模压成型填料材质PVC填料支架材质Q235热浸镀锌技术部2018/10/08。
1概述1.1通则1.1.1本技术要求是征询文件的重要组成部分，投标人所提供的设备应符合本技术要求。
本技术要求提出的是最低要求，并未对一切细节做出规定，投标人应保证提供符合本技术规格及要求和有关最新工业标准的产品。
1.1.2投标文件的技术要求内凡是发包人告知、介绍基本情况的条款，是供投标人参考、遵循的，应视为应答征询文件其他条款的基本条件。
1.1.3投标人必须对本技术文件提出的技术要求做出实质性的应答，并如实填写所列技术规格表格，该表未列出及不便在表中做出应答的条款应另外补充有关资料逐条做出应答，如有偏离应将偏离情况填入“技术规格偏离/响应表”。
任何不按此要求的投标文件将承担被拒绝接受的风险。
中标后投标人在合同谈判中的任何偏离都不得超越偏离表中已经发包人确认的条款。
1.1.4投标人必须注明所供产品的系列、型号，并须提供该产品的外型尺寸、基础尺寸、产品样本，详细说明产品的技术特点、性能指标、功能解释等。
1.1.5如果没有特别说明，投标人在投标文件中所提供的所有设备、仪器、工具均视为包含在投标报价中。
1.1.6所有应答均不得照抄、复制征询文件所列条款、指标和参数。
非量化指标可以直接进行应答，量化指标必须应答具体数值。
1.1.7所供设备应是近年来定型投产的该规格型号最新、成熟的、广泛使用的产品。
投标人应提供所供产品的制造厂名称（全称）、产地及生产历史，并提供最新产品样本及说明。
1.1.8按照本技术规范书的产品所涉及的专有或专利技术，发包人认为知识产权使用费已经包括在投标总价中，发包人不会因为任何理由而单独支付额外的费用。
1.1.9投标人提供的设备须取得CQC节水型产品认证。
投标人提供的设备必须符合国标，并为近2年内的检测报告，热力性能必须达到100%以上。
获得CE认证的品牌优先考虑。
1.1.101.9.10投标人须获得ISO9001：2008国际质量管理体系认证；ISO14001:2004国际环保体系认证；1.2冲突1.2.1本技术规格书与其他技术规格书发生冲突时以本技术规格书为准。
冷却塔技术参数表本文是一份关于冷却塔的技术参数表，其中包括了冷却塔的型号、环境湿球温度、进出塔温度、总循环水量、大气压强、风机形式、叶片材质、风机转速等参数。
下面将对每个参数进行详细说明。
冷却塔型号为CLH-600L×2，适用于环境湿球温度为29℃，进塔温度为43℃，出塔温度为33℃，总循环水量为850m3/h，大气压强为750mmHg的情况。
风机形式为轴流式，叶片材质为铝合金，风机转速为205转/分。
同时，该冷却塔采用皮带传动，风量为m3/h×2，全封闭防水型，电机功率为18.5KW×2，电源为380V/3φ/50Hz。
塔高为6120mm，塔长为6740mm，进水管径为DN150mm×8，出水管径为DN300mm×2，排污管径为DN50mm×2，溢水管径为DN80mm×2，快速补水管径为DN50mm×2，自动补水管径为DN50mm×2.该冷却塔的噪声为67dB(A)，净重为Kg，运行重为Kg，全部为玻璃钢。
冷却塔型号为CLH-400L，适用于环境湿球温度为29℃，进塔温度为38℃，出塔温度为33℃，总循环水量为360m3/h，大气压强为750mmHg的情况。
风机形式为轴流式，叶片材质为铝合金，风机转速为205转/分。
同时，该冷却塔采用皮带传动，风量为m3/h，全封闭防水型，电机功率为11KW，电源为380V/3φ/50Hz。
塔高为5460mm，塔长为6040mm，进水管径为DN125mm×4，出水管径为DN250mm，排污管径为DN50mm，溢水管径为DN80mm，快速补水管径为DN50mm，自动补水管径为DN50mm。
该冷却塔的噪声为64dB(A)，净重为3880Kg，运行重为8350Kg，全部为玻璃钢。
这份技术参数表详细介绍了冷却塔的各项参数，包括型号、温度、循环水量、风机形式等。
这些参数对于选择适合的冷却塔非常重要。
???招标书方型横流式低噪音冷却塔编制：技术审核：工程技术部：法律审核：第一部分招标邀请永济新时速电机电器有限责任公司对所需的设备更新项目及服务进行竞争性招标，兹邀请合格投标人前来投标。
1.招标文件编号：YJEMC-公用2015-0042.招标项目名称：方型横流式低噪音冷却塔3.主要技术要求：见《冷却塔技术要求》4.投标截止时间：2015年6月16日下午3时前把标书递交到指定地点，逾期不予受理。
5.投递标书地点：永济新时速电机电器有限责任公司工程技术部。
6.标书售价：300元/份7.开标时间和地点：2015年6月16日下午3时于永济新时速电机电器有限责任公司工程技术部会议室开标。
厂址：山西省永济市电机大街18号邮政编码：044502 电话：传真：联系人：苗树丰永济新时速电机电器有限责任公司2015-5-25第二部分招标须知一、说明1.使用范围本招标文件仅适用于本次招标所叙述的项目及服务。
2.投标费用投标人应自行承担所有与编写和提交投标文件有关的费用，不论投标的结果如何，招标人在任何情况下均不承担这些费用。
3.投标人必须提供以下文件，作为投标资格的先决条件(1) 投标人在当地检察机关出具的《检察机关行贿犯罪档案查询结果告知函》(2) 投标人签署的《投标人廉洁和规范行为承诺书》（见附件1）二、招标文件1.招标文件以中文编印，以中文文本为准。
2.投标人应认真阅读招标文件中所有的事项、条款和规范等要求。
如果没有按照招标文件要求提交全部资料或者投标文件，该投标有可能被拒绝，其风险应由投标人自行承担。
3.除非有特殊要求，招标文件不单独提供招标货物使用地的自然环境、气象条件、公用设施等情况，投标人被视为熟悉上述与履行合同有关的一切情况。
三、投标文件的编写1.投标文件的编写投标人应仔细阅读招标文件，了解招标文件的要求。
在完全了解招标项目的技术规范和要求以及商务条件后，使用中文编制投标文件。
投标文件中所使用的计量单位除招标文件中有特殊规定外，一律使用法定计量单位。
