Wifi电路调试及N4010A使用说明高通8909平台采用WCN3610芯片实现Wifi功能，实验室用N4010A对Wifi进行调试和测试。
本文重点介绍：Wifi电路调试及N4010A的使用说明。
Wifi电路说明WCN3610电路框图如下，三路电源、五路控制线、四根IQ进行数据传输、Wifi/BT共用同一路射频收发通路。
Wifi射频部分原理图如下：Wifi发射接收共通路，均需要通过滤波器进行滤波（发射时防止干扰其他频段，接收时避免被其他频段堵塞），然后和GPS（1.57GHz）信号通过合路器一起连接到三合一天线（Wifi/BT/GPS共天线）。
在平台跑通后，基本上Wifi电路的调试就是滤波器输入输出匹配的调试。
原则是在高中低信道上均需要对输出功率和EVM之间做个平衡，以获得最佳的功率和EVM的组合。
Wifi指标说明WCN3610支持802.11b/g/n，实验室N4010A通常仅测试11b/g。
我们测试报告中对11b的最高速率11Mbps和11g的最高速率54Mbps的射频指标进行测试：802.11b的相关规范如下：频率范围：2.4GHz~2.4835GHz (USA& Europe & China & Canada ) 、2.471GHz~2.497GHz (Japan)。
调制方式及信道速率：调制方式信道速率DBPSK 1Mbit/sDQPSK 2Mbit/sCCK 5.5Mbit/sCCK 11Mbit/s发射功率要求：最大发射峰值功率地理区域规范文档1000 mW USA FCC 15.247, IEEE Std C95.1-1999100 mW(EIRP) Europe ETS 300-32810 mW/MHz Japan 无线电设备的MPT管理条例文章49-20100 mW(EIRP) China 信部无[2002]353号发射频谱掩膜：频率区域频率范围掩模限值<-30dBrA fc-22MHz<f<fc-11MHzfc+11MHz < f< fc+22MHzB f<fc-22MHz<-50dBrf>fc+22MHz频率误差：发射信号频率和相应信道中心频率的误差范围最大容限为±20ppm码片误差：PN码码片时钟频率容限应小于±20ppm上升下降沿发射加电时从最大功率的10%达到90%的时间应不大于2us；发射掉电时从最大功率的90%达到10%的时间应不大于2us。
RF 是射频的意思。
RF 优化是无线射频信号的优化，其目的是在优化网络覆盖的同时保证良好的接收质量，同时网络具备正确的邻区关系，从而保证下一步业务优化时无线信号的分布是正常的，为优化工作打下良好的基础。

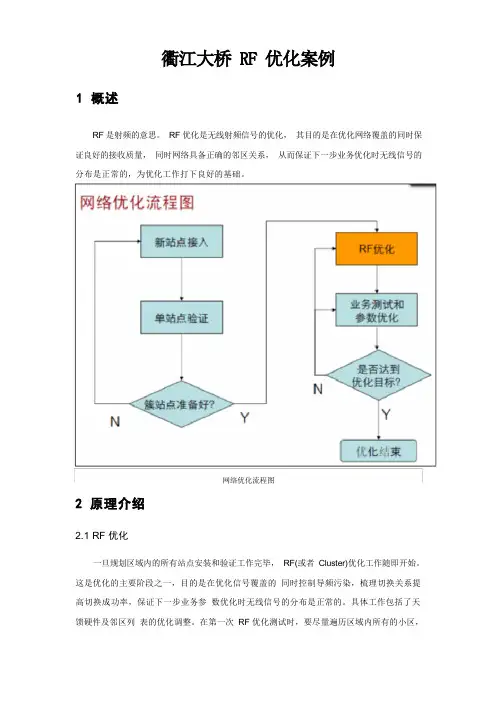

网络优化流程图2.1 RF 优化一旦规划区域内的所有站点安装和验证工作完毕，RF(或者Cluster)优化工作随即开始。
这是优化的主要阶段之一，目的是在优化信号覆盖的同时控制导频污染，梳理切换关系提高切换成功率，保证下一步业务参数优化时无线信号的分布是正常的。
具体工作包括了天馈硬件及邻区列表的优化调整。
在第一次RF 优化测试时，要尽量遍历区域内所有的小区，以排除硬件故障的情况。
2.2 优化目标网络的质量性能好坏是通过运营商制定的KPI 指标反映，也是我们优化的目标。
RF 作为网络初期的优化重心，主要通过最直接的工程参数调整 (无线参数辅助) 来解决覆盖的问题，合理的覆盖是后期业务指标优化、及全网优化的基础。
2.3 常见RF 问题分析2.3.1 弱覆盖弱覆盖指的是覆盖区域导频信号的RSRP 小于－100dBm。
弱覆盖的原因主要分为：设备系统问题设备系统浮现异常可能会导致覆盖范围的减小。
➢环境问题城市建设发展导致环境的变化，高大建造物层出不穷严重阻挡信号的传播。
➢规划问题网络规划仿真的真实准确程度受不少因素的影响，或者多或者少存在一定的偏差。
如果导频信号RSCP 低于手机的最低接入门限的覆盖区域，手机通常无法驻留小区，无法发起位置更新和位置登记，而浮现发起业务时无法接入网络或者掉网的情况。
针对设备硬件异常引起的弱覆盖，为了保证全网的稳定性只能进行更换。
其他由于环境及规划导致的弱场都可以通过RF 优化来解决的：可以通过增强导频功率、调整天线方向角和下倾角，增加天线挂高，更换更高增益天线等方法来优化覆盖。
新建基站，或者增加周边基站的覆盖范围，使两基站覆盖交叠深度加大，保证一定大小的切换区域，同时要注意覆盖范围增大后可能带来的越区覆盖。

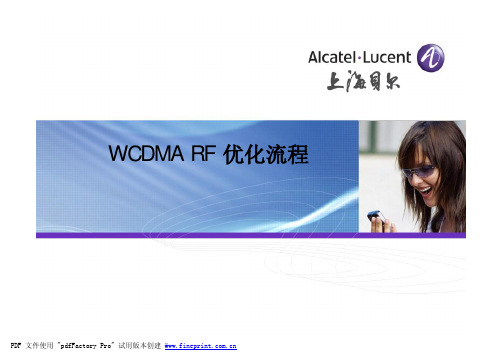

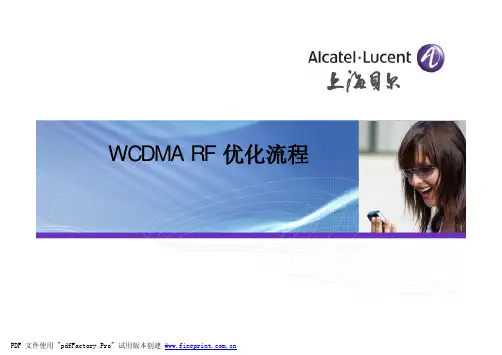

WCDMA RF 优化流程UAE Abu Dhabi测试路线路测路测确定RF 问题确定RF 问题选出需求调整小区选出需求调整小区判断调整性质判断调整性质决定调整工作量决定调整工作量实施调整实施调整重复路测重复路测结束结束问题是否解决?问题是否解决?覆盖分析l 检查区域覆盖情况，建议标准如下，使用于室外接收 机测量： ü 好(Good): RSCP ≥ -85 dBm ü 一般(Fair): -95 dBm ≤ RSCP < -85 dBm ü 差(Poor): RSCP < - 95 dBm l 检查每个小区的RSCP覆盖情况，对于判断覆盖区域过 大的小区是很有效的。
比较接收机和UE的RSCP覆盖 示意图时，必须注意是否存在车辆穿透损耗和天线增 益等差异导致UE接收电平相对较低。
All Rights Reserved © Alcatel Shanghai Bell 2007, #####PDF 文件使用 "pdfFactory Pro" 试用版本创建 Ì肀 覆盖分析覆盖差的区 域All Rights Reserved © Alcatel Shanghai Bell 2007, #####PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ 干扰分析l ü ü ü CPICH Ec/Io推荐标准 好 (Good): Ec/Io ≥ -8 dB 一般 (Fair): -14 dB ≤ Ec/Io < -8 dB) 差 (Poor): Ec/Io < - 14 dBl 采用-8 dB的门限，是为了在未来话务增长导致干 扰上升的情况下，仍然能够保证一定的网络质量。
