校准原理

一、生产线对每一个PCBA进行射频参数校准的必要性由于PCBA元器件之间的硬件偏差导致的射频接收发射参数的偏差GSM规范苛刻的射频指标要求,包括接收电平，发射功率，频率误差等。

二、校准基本原理－利用软件参数的方法来补偿硬件一致性偏差带来的射频参数偏差。

MTK软件提供可以用来存储射频校准参数的数据结构(对应CAL.ini文件）和校准软件工具ATE。

手机在实际网络工作的时候会调用这些已经校准的参数来优化射频的性能。

三、手机射频参数校准的内容和合格范围：手机的射频包括接收机，发射机和频率合成器电路，软件校准也是针对这三部分的硬件参数进行校准的频率合成器校准（即AFC校准），手机的频率合成器由PLL锁相环构成.射频校准原理和设置－AFC校准由锁相环的原理知道，在锁相环锁定以后RF VCO的输出频率：Fvco＝26M/N，即RFVCO的频率稳定度和频率精度由26MHz晶体振荡器的频率精度决定，所以校准射频频率合成器的频率精度就等于是校准26MHz晶体振荡器的频率精度。

GSM规范要求手机的发射和接收信道频率精确度要在0.1ppm之内，手机通过接收基站的频率校准信道的信息，然后通过AFC去控制射频的VCTCXO可以将射频的频率误差控制在0.1ppm之内。

可是每个TCXO之间存在着硬件偏差，所以需要校准。

AFC校准参数：Initial DAC value;Slope;AFC初始DAC值Initial value，该值的范围从0～8191，对应AFC控制电压0～2.8V，校准完以后该值应该对应常温频率误差等于0的值，如三星TCXO校准完以后Initial value为4750压控灵敏度slope，AFC slope为单位DAC值能改变的射频频率误差，比如三星TCXO slope为2.7代表AFC DAC值每增加/减少1，对应的射频频率将增加/减少2.7Hz，手机通过比较本身产生的射频频率跟基站广播信道频率的误差计算出应该增加或者减少的AFC DAC值，从而保持跟基站频率同步，跟基站的频率误差控制在0.1ppm之内。

MTK 平台校准原理

MTK 平台校准原理一.AFC（自动频率控制）校准校准目的：校准AFC DAC 值与TCVCXO 输出频率（26MHz）之间的对应关系，使得测试接收信号的频率误差在允许范围之内。

校准步骤：1. 控制综测仪Agilent 8960 或者R&S CMU200 设定在BCCH（广播控制信道）中的某一个信道arfcn_C0_GSM（可以为1-124 中的一个，由板测软件初始设定），并设定发射功率为PDL（dBm）（由板测软件初始设定）；2. 设定手机中频部分的接收增益为：-35-PDL（dB），AFC_DAC值为DAC1（由板测软件初始设定），软件发出AFC测试请求，在arfcn_C0_GSM信道上得到N_AFC个采样值；3. 等待CPU计算出接收I/Q信号的频率平均误差：△f1；4. 再设定手机中频部分的接收增益为：-35-PDL（dB），AFC_DAC值为DAC2（由板测软件初始设定），这里DAC2>DAC1，软件发出AFC测试请求，在测量信道上的到N_AFC个采样值；5. 等待CPU计算出接收I/Q信号的频率平均误差：△f2；6. 计算AFC DAC 斜率为：Slope=（△f1-△f2）/（DAC2-DAC1）;由得到的Slope 值及DAC1 再计算得到初始ADC 值：INIT_AFC_DAC 为：Use Default Value=△f1/ Slope+DAC1;注：arfcn_C0_GSM、PDL、DAC1、DAC2、N_AFC均在板测配置文件meta_6218B.CFG中初始设定，如下：arfcn_C0_GSM = 70；定义用于AFC 测试的信道为70;P_DL = -60；定义综测仪发射功率为-60dBm；N_AFC = 15；定义AFC 测量此时为15 次；DAC1=4000；定义DAC1 初始值为4000；DAC1=5000；定义DAC2 初始值为5000；判断该项板测结果是否通过，即看得到测量结果值：Slope、INIT_AFC_DAC 是否在上下限值之内，该限值亦在板测配置文件meta_6218B.CFG 中设定，如下：[AFC table] //AFC DAC 参数表MAX_INIT_AFC_DAC = 7000MIN_INIT_AFC_DAC = 2000；（即定义INIT_AFC_DAC最大不超过7000，最小不小于2000）MAX_AFC_SLOPE = 4.0MIN_AFC_SLOPE =2.3；（即定义Slope 值最大不超过4.0，最小不小于2.3）下图为测量频率平均误差对DAC 值曲线，呈线性关系，直线的斜率为Slope。

MTK校准过程

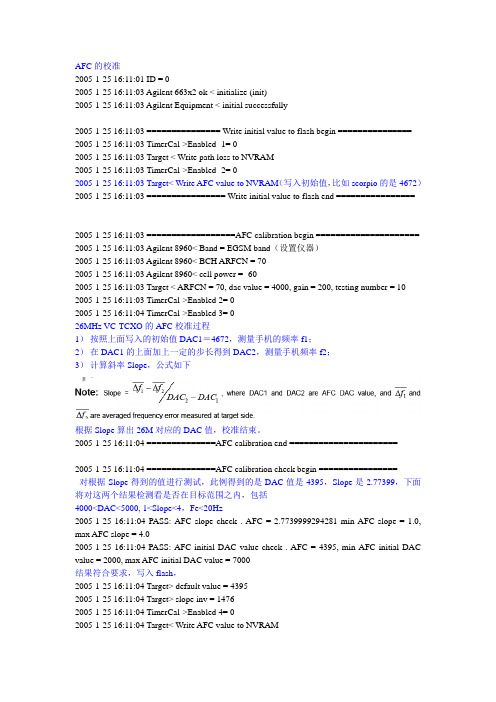

AFC的校准2005-1-25 16:11:01 ID = 02005-1-25 16:11:03 Agilent 663x2 ok < initialize (init)2005-1-25 16:11:03 Agilent Equipment < initial successfully2005-1-25 16:11:03 =============== Write initial value to flash begin =============== 2005-1-25 16:11:03 TimerCal->Enabled -1= 02005-1-25 16:11:03 Target < Write path loss to NVRAM2005-1-25 16:11:03 TimerCal->Enabled -2= 02005-1-25 16:11:03 Target< Write AFC value to NVRAM（写入初始值，比如scorpio的是4672）2005-1-25 16:11:03 ================ Write initial value to flash end ================2005-1-25 16:11:03 ==================AFC calibration begin ===================== 2005-1-25 16:11:03 Agilent 8960< Band = EGSM band（设置仪器）2005-1-25 16:11:03 Agilent 8960< BCH ARFCN = 702005-1-25 16:11:03 Agilent 8960< cell power = -602005-1-25 16:11:03 Target < ARFCN = 70, dac value = 4000, gain = 200, testing number = 10 2005-1-25 16:11:03 TimerCal->Enabled 2= 02005-1-25 16:11:04 TimerCal->Enabled 3= 026MHz VC-TCXO的AFC校准过程1）按照上面写入的初始值DAC1＝4672，测量手机的频率f1；2）在DAC1的上面加上一定的步长得到DAC2，测量手机频率f2；3）计算斜率Slope，公式如下根据Slope算出26M对应的DAC值，校准结束。

-MTK校准知识

MTK平台硬件讲解

UART串口，用于下
载，AT指令通信
22
硬件电路原理－基带－数字逻辑控制
耳机，翻盖，充电，触摸屏
中断输入
Tflash数据与控制线
USB差分数据线
Memory数据总线
Watchdog信号，用于复位FLASH
触摸屏控制
键盘背光使能
23
硬件电路原理－基带－发送音频
MIC正偏压
RF去耦电容
LDO2 输出电压2.8V
串行数据接口供电输出基带参考时钟
VCTCXO供电2.8V
26M温补晶体振荡器
7
硬件电路原理－射频－发射功率放大
PA 工作频段选择
PA跟天线开关之间的阻抗匹配
PA 发射使能
天线开关GSM发射控制
功率 & ramp 控制天线开关DCS发射控制
TX VCO 跟 PA之间的阻抗匹配
8
硬件电路原理－射频元器件识别以下图主板为例
射频功放 PA RF3166
天线开关
天线测试连接器
Saw filter
Transceiver MT6129D
VCTCXO
26MHz
9
硬件电路原理－电源管理
Elephant整机供电系统由MT6305BN电源管理IC外加一颗3.3V LDO构成，能提供包括射频以外的其它各单元电路所需要的工作电压，射频部分的工作电压由射频IC MT6129D内部的LDO提供（射频IC串行接口电路和TCXO仍然由MT6305提供，射频PA由电池电压VBAT直接提供）。
控制PA输出功率和ramp
17
硬件电路原理－基带－ Camera接口
基带处理器的Camera接口主要包括10根图象传感器的数据输入CMDATA0~CMDATA9,Sensor垂直以及水平参考信号输入CMVREF & CMHREF, 象素时钟输入CMPCLK和主时钟输出CMMCLK, sensor PowerDowN 和复位信号CMRST

MTK平台校准原理-Shuai

注：arfcn_C0_GSM、PDL、DAC1、DAC2、N_AFC均在板測設定檔 HA05_DVT1-3_2G.CFG中初始設定，如下：
AFC在CFG文件中的SPEC
arfcn_C0_GSM = 65； P_DL = -60； N_AFC = 20； DAC1=3500； DAC1=4500；
路徑損耗為：△Li（dB）=DL,req；
+ 重複1-3步，直到計算出GSM設定各通道的補償值；
+ 重複1-4步，直到GSM、DCS頻段的補償值；
+ 注：預定的校準通道ARFCNi在板測初始設定檔案：DVT2_2G_CAL.INI中初始設定。 Max ARFCN=15,30,45,60,75,80,100,124,975,1000,1023,-1 ;設定需校準的通道為 15,30,45,60,75,80,100,124,975,1000,1023
AFC DAC值=3647
(DAC2, △F2)
(DAC1, △F1)
影響AFC的主要方面： 1.26MHz時鐘振盪器VCTCXO存在的不良，主要指存在頻率偏差； 2.VAFC控制信號存在線路的不良或控制錯誤； 3.射頻接收路經存在的不良，如斷路、器件虛焊、器件不良、及中頻內部的頻率解調電路存在的不良等；
[AFC table]
//AFC DAC參數表
MAX_INIT_AFC_DAC = 6000 MIN_INIT_AFC_DAC = 3000；（即定義INIT_AFC_DAC最大不超過6000，最小不小於 3000）
MAX_AFC_SLOPE = 4.0 MIN_AFC_SLOPE =1.0；（即定義Slope值最大不超過4.0，最小不小於1.0）
4.CPU在RF接收部分存在的不良；

MTK平台硬件培训

13
硬件电路原理－电源管理－内置LDO输出内置LDO输出
1.8V 2.8V 2.8V 2.8V
2.8V 1.8/3.0V
1.5V
背光灯控制 Motor 控制
14
硬件电路原理－电源管理－外部LDO 外部LDO
外部LDO U303为基带处理器内部的USB部分电路提供3.3V的工作电压，LDO的输入电压为电脑的USB_PWR，CPU检测到USB 数据线插入的中断以后通过GPO2_USB_EN使能U303 LDO。ADC2_TBAT为电池温度检测ADC。 MT6305内部包含系统复位电路，能够在系统上电时对基带处理器和相关数字电路进行复位操作
I Q
一本振锁相环PLL
RF VCO Fvco＝2Fch - 200k for GSM Fvco＝Fch - 100k for DCS 接收镜像抑制 RF混频 RF Mixer
射频低噪声放大 LNA 39dB 可选
接收中频滤波 IF=100kHz 带宽：200kHz
接收中频放大滤波增益可编程：
MTK平台硬件培训 MTK平台硬件培训
编辑：邹超凡深圳邦讯通信发展有限公司
MTK平台 GSM双频手机接收信号处理流程
EN DA CLK VCXOEN RFVCOEN
26MHz参考时钟分频器匹配及天线开关接收射频滤波SAW 925~960MHz for GSM 1805~1880MHz for DCS
Sim 卡控制接口
19
硬件电路原理－基带－数字逻辑控制－射频控制
基带处理器对射频控制的信号包括:射频前端的天线开关控制 LB_TX(当GSM发射突发脉冲来的时候为高电平），HB_TX（当DCS/PCS发射突发脉冲来的时候为高电平)，PCSRX(当 PCS接收时隙到的时候为高电平使能），PA_EN（PA使能信号）， BANDSW_DCS（PA GSM/DCS/PCS放大器频段选择信号），RFVCOEN（Transceiver RF VCO使能信号），以及跟射频Transceiver 通信的串行控制总线：LE，SDATA，SCLK。三线串行接口用于基带处理器控制transceiver的工作，包括PLL合成信道频率数据，接收PGA 增益控制数据以及transceiver各单元电路的控制数据。

高通平台校准原理介绍.pptx

第26页/共60页
WCDMA 接收机校准
RX LNA Calibration (cont.)
DVGA信道补偿校准 NV_WCDMA_VGA_GAIN_OFFSET_VS_FREQ_I Data type: 8-bit signed Data range: -128 to 127 各测试信道下测得的DVGA offset与参考信道下测试的DVGA offset值的差值----------------------------------------------------------------------------------------------LNA信道补偿校准 NV_WCDMA_LNA_OFFSET_VS_FREQ_I NV_WCDMA_LNA_OFFSET_VS_FREQ_2_I Data type: 8-bit signed Data range: -128 to 127 各测试信道下测得的LNA offset与参考信道下测试的LNA offset值的差值
第15页/共60页
WCDMA 接收机校准
RX LNA Calibration (cont.)
接收机电路工作原理框图接收机校准主要包括： DVGA Offset校准和LNA Offset校准
第16页/共60页
WCDMA 接收机校准
RX LNA Calibration (cont.)
校准过程中将读取的DVGA gain offset和LNA offset填入下表对应的NV项为： — NV_WCDMA_VGA_GAIN_OFFSET_I — NV_WCDMA_LNA_RANGE_OFFSET_I — NV_WCDMA_LNA_RANGE_OFFSET_2_I 阴影部分表示参考信道
校准概述

高通平台校准原理课件

高通平台的应用领域
01
02
03
04
移动设备
智能手机、平板电脑、智能手表等。
嵌入式系统
智能家居、智能安防、智能交通等。
游戏与娱乐
游戏机、虚拟现实、增强现实等。
物联网
智能硬件、传感器网络等。
高通平台的优势与限制
优势
出色的计算性能、图形处理和多媒体处理能力；低功耗、高集成度和可扩展性；丰富的生态系统，包括操作系统、开发工具和应用程序等。
05
高通平台校准的未来发展
校准技术的发展趋势
自动化校准
集成化校准
随着自动化技术的进步，高通平台校准将越来越依赖自动化校准技术，提高校准效率和准确性。
将多种校准方法和设备集成于一体，实现高通平台校准的快速、便捷和高效。
智能化校准
利用人工智能和机器学习技术，实现高通平台校准的智能化，通过数据分析和模式识别，提高校准精度和可靠性。
的校准标准。
校准的具体操作步骤
信号源校准
接收机校准
对信号源进行校准，包括频率、功率、调制方式等参数的校准，确保信号源输出信号的质量。
对接收机进行校准，包括灵敏度、动态范围、干扰抑制等参数的校准，提高接收机的性能。
通道校准
系统校准
对高通平台的通道进行校准，包括通道带宽、增益、相位等参数的校准，确保通道的一致性和稳定性。
案例二：某医疗设备企业的平台校准
总结词：安全可靠
详细描述：某医疗设备企业使用高通平台进行校准，确保其医疗设备的准确性和可靠性。通过高通平台的校准，企业提高了设备的安全性能，降低了医疗事故的风险，赢得了市场的信任。
案例三：某航空企业的平台校准

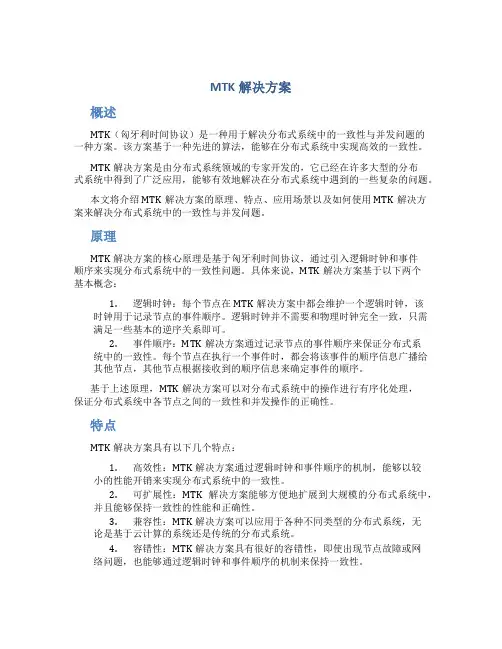

mtk解决方案

MTK解决方案概述MTK（匈牙利时间协议）是一种用于解决分布式系统中的一致性与并发问题的一种方案。

该方案基于一种先进的算法，能够在分布式系统中实现高效的一致性。

MTK解决方案是由分布式系统领域的专家开发的，它已经在许多大型的分布式系统中得到了广泛应用，能够有效地解决在分布式系统中遇到的一些复杂的问题。

本文将介绍MTK解决方案的原理、特点、应用场景以及如何使用MTK解决方案来解决分布式系统中的一致性与并发问题。

原理MTK解决方案的核心原理是基于匈牙利时间协议，通过引入逻辑时钟和事件顺序来实现分布式系统中的一致性问题。

具体来说，MTK解决方案基于以下两个基本概念：1.逻辑时钟：每个节点在MTK解决方案中都会维护一个逻辑时钟，该时钟用于记录节点的事件顺序。

逻辑时钟并不需要和物理时钟完全一致，只需满足一些基本的逆序关系即可。

2.事件顺序：MTK解决方案通过记录节点的事件顺序来保证分布式系统中的一致性。

每个节点在执行一个事件时，都会将该事件的顺序信息广播给其他节点，其他节点根据接收到的顺序信息来确定事件的顺序。

基于上述原理，MTK解决方案可以对分布式系统中的操作进行有序化处理，保证分布式系统中各节点之间的一致性和并发操作的正确性。

特点MTK解决方案具有以下几个特点：1.高效性：MTK解决方案通过逻辑时钟和事件顺序的机制，能够以较小的性能开销来实现分布式系统中的一致性。

2.可扩展性：MTK解决方案能够方便地扩展到大规模的分布式系统中，并且能够保持一致性的性能和正确性。

3.兼容性：MTK解决方案可以应用于各种不同类型的分布式系统，无论是基于云计算的系统还是传统的分布式系统。

4.容错性：MTK解决方案具有很好的容错性，即使出现节点故障或网络问题，也能够通过逻辑时钟和事件顺序的机制来保持一致性。

应用场景MTK解决方案可以广泛应用于各种分布式系统中的一致性与并发问题的解决，以下是一些常见的应用场景：1.数据库复制：在分布式数据库中，MTK解决方案可以用于解决数据复制的一致性问题，确保不同节点之间的数据保持一致。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

APC校准步骤： APC的校准原理较为复杂，利用了较多的数学公式，不便于了解，在这里将不做描述。校准结果示例如下： APC Calibration Vset0.652969 Calibration ;功率等级9校准后的VRAMP电压值为 0.652969V APC Calibration Vset0.462656 Calibration ;功率等级12校准后的VRAMP电压值为 0.462656V APC Calibration Vset0.315000 Calibration ;功率等级17校准后的VRAMP电压值为 0.315000V APC GSM DAC Value 61 ,68 ,78 ,89 ,104 ,120 ,140 ,166 ,196 ,233 ,280 ,340 ,414 ,483 ,564 ;校准后的 GSM功率等级PCL19-PCL5对应的APC DAC值 GSM PCL 5 = 32.166050 OK,Max Limit:32.800000 Min Limit:31.700000 ;在GSM频段 APC校准完成后对功率等级5进行测量，判断手机在该功率等级时的发射功率是否在限值之内
META主界面
2G测接收路径损耗
【Band】＝GSM900, 根据需要设置手机的接收频段【ARFCN】=20,根据需要设置手机的接收信道【PM/Frame】＝1，测量的帧数，建议使用默认值1 【PM Count】＝10，每帧测量的点数，建议使用默认值10 【Gain】＝40，手机整个射频接收电路的增益值，建议设成40db 【Start】，按下该按钮则手机进入接收模式，并可以在白色文本框看到测量结果：
2 3
MTK校准工具说明
META工具的使用指引
2.1、工具介绍 META(Mobile Engineering Testing Architecture)是在MTK平台中用于测试、校准、调试手机的一个开发工具，本文主要介绍该工具的使用方法，方便生产测试和维修对手机的射频性能进行调整以及故障的分析判断
一、26MHz AFC校准： 1、目的：使得在室温下TCXO稳定工作在26MHz情况的ADC值和斜率 slope（Hz/ADC）由于TCXO本身就有误差，再加上老化等原因，TCXO的输出不会在 26MHz，因此需要通过适当改变基带 IC控制信号AFC的电压（ADC值），使得TCXO能工作在26MHz，满足规范要求。
。
在天线接收是来之基站的高频信号，经过正交解调器对其高频信号调制解调后，把信号频率降到中频并对信号进行放大。这个正交解调器是受一个模拟信号进行控制，这个模拟信号通过A/D转换器转化成数字信号，这个数字信号就是DAC。所以通过校准DAC的值就可以控制频率的微调
我们对手机校准的主要内容有三项： AFC(自动频率控制) 校准 RX Pathloss(接收路径损耗) 校准 APC(自动功率控制)校准
接收路径的信号可以用一个公式： RSSI=P_ant+G_lna+G_dgain+G_again+X RSSI:received singnal strength indication 接收信号强度指示 P_ant：天线端接收信号 G_lna： G_dgain：G_again：为中频增益， X：线路损耗
Slope=（△f1-△f2）/（DAC2- DAC1）
二、RX PATHLOSS
校准目的：校准射频接收路径的损耗值。校准步骤： 1 .控制控制综测仪CMU500设定在通道ARFCNi（i由1到12），综测仪发射功率设定为PDL（dBm）； 2.设定手机中频部分的接收增益为：-35-PDL（dB），测量N_PM frames及M_PM samples； 3.等待CPU计算出接收的DSP功率，从而计算出射频接收端的功率值：PDL,req，从而估计出路径损耗为：△Li（dB）=PDL-PDL,req；重复1-3步，直到计算出GSM设定各通道的补偿值；重复1-4步，直到GSM、DCS频段的补偿值；
三、APC校准
校准目的：为了使各功率等级的最终输出符合规定的功率。基础知识介绍： APC D/A转换器为10位D/A转换器，位于CPU内部，即为10bit寄存器，范围是0-1023，共可代表1024个数值。 APC DAC转换为模拟量，即VAPC 的电压值范围是0.1V-2.2V，即： APC DAC的最小值（00 0000 0000）b（二进制） =000H（十六进制）=0（十进制），对应的VAPC输出电压为0.1V； APC DAC的最大值（11 1111 1111）b（二进制）=2FFH（十六进制）=1023（十进制）对应的 VAPC输出电压为2.2V。因此该D/A转换器的分辨率为：（2.2V-0.1V） /1024=2.05mV，即APC DAC值每改变1，输出电压将改变2.05mV。
2.6、Update parameter :该功能用于对校准参数和IMEI号等数据的读取和保存
MTK-atedemo工具的基本界面
3 3
配置文件介绍
Thank you
2、具体算法：
1 由CMU500选定一个信道，设定一个发射功率，如（65信道，-85dBm）发送到手机上。 2 手机由天线接收后，设定中频部分的放大增益如（-35dB）即放大倍数为一个定值。设定解调器的DAC1控制信号值。信号到达TRx后，通过I/Q通道将频率信息转送到CPU,再由CPU将接收的频率于CMU500设定的频率进行计算得到频率差值△f1 3 保持CMU500的频率信号不变，中频放大增益不变。改变解调器的 DAC2控制信号值。同样在TRx接收后，由CPU算出频率差值△f2 4 方便理解，可以设定第一次的频率差值△f1是频率滞后，第二次的频率差值△f2是频率超前。这样就可以推断在第一次与第二次频率之间有一个频率点是刚刚为0点误差值。即DAC1与DAC2之间有一个对应的 DACx值。通过寻找并设定这个DACx控制频率信号差值稳定在0点误差。 5 在DAC与△f在小范围中，可以理解为线性关系
Factory Mode
2.3、IMEI download :该功能主要通过META的命令实现对手机的IMEI
号进行读写
2.4、Get version:该功能主要ห้องสมุดไป่ตู้过META的命令实现对手机的相关版本号的读取
2.5、Barcode download :该功能主要通过META的命令实现对手机的S/N号进行读写
MTK平台校准原理
谭祖建 2017-3-1
1 3
MTK校准原理 MTK校准工具说明
2 3
3 3
配置文件参数介绍
1 3
MTK校准原理
校准、终测的目的原因：在生产通信模块时所用到的元器件的绝对精度通常不足以满足设备的频率、功率电平和其它参数的性能目标。目的：校准的目的是将手机的这种差异调整到符合标准范围，使手机性能更加稳定。
MTK平台校准综测配置文件
TSC文件：配置手机校准综测使能及Listmode INI文件：配置手机射频参数 CFG文件：配置手机和仪器校准综测环境参数主要是对手机校准的时候起作用，使得校准按照此文件内的内容去执行 ATE Setup文件：配置ATE工作界面与环境参数
Database文件介绍： Database是在手机软件编译生成时候自动生成的对应文件。在设置的此项内容的时候，一定要要选择与此手机软件版本对应的，否则容易出问题，比如：校准完以后的数据写不进手机等等。 Database文件就好比是地址译码器。所有手机上的内容都会在手机内存中有个固定的物理地址，就通过此文件把需要从手机读或者写的时候能从正确的位置上读或者写。
信号从天线到TRx过程中经过前端无源器件（如天线开关）、低噪放大器（LNA,用于选择有效信号放大并抑制噪声）、滤波器等器件，造成一定的损耗。从天线接收到的基站信号是有大小的，一般是在-60dBm~-110dBm。每个信道对应着不同的频率带，信号在经过这些LNA,滤波器等器件之后的损耗也是有差异的（频率响应）。正如GSM900的频率段带宽25MHz，将这些频率分为124个信道，同理GSM1800的各个信道中信号的衰减也是有差异的。所以要对信号在这些不同的信道（频率段）传输过程中进行一些补偿，使得TRx能正确反映天线端接收的信号强度，也就是接收路径损耗校准。
2G RX界面
2G TX level and profile
设置META的发射模式的相关选项【Band】＝GSM900, 根据需要设置手机的接收频段【ARFCN】＝20,根据需要设置手机的接收信道【TSC】＝4，发射信号的时隙，该值要保持跟8960 的设置一致【PCL】＝5，功率控制等级，该值要保持跟8960的设置一致【AFC】＝4100，自动频率控制补偿值，可以不作改变，按照默认值4100 【Burst Type】＝NB，手机的发射脉冲方式，按照默认值NB（常规方式
2G TX 主界面
AFC Control(AFC控制)
2.2 Factory Mode
该功能主要用于生产、研发对RF指标进行校准，可根据需要选择要校准的项目进行校准
【NVRAM database file】选项选择手机软件自带的.db文件，【Configuration file】选项选择手机校准要用到的.CFG配置文件，【Logging file】选项选择手机校准结果要保存的路径及文件名，【Result file】选项选择手机校准详细过程要保存的路径及文件名，【Calibration data initial file】选项选择手机校准前要写到手机相关默认参数的.ini配置文件，【Calibration data sesult path】。然后，在图23所示界面上选择手机要校准的项目、仪器型号、手机硬件配置等（设置说明：校准项目可以选择一个或多个，功放选择将决定TX算法的选择，AFC算法要根据手机基准时钟电路硬件是晶体还是晶振来决定）。
