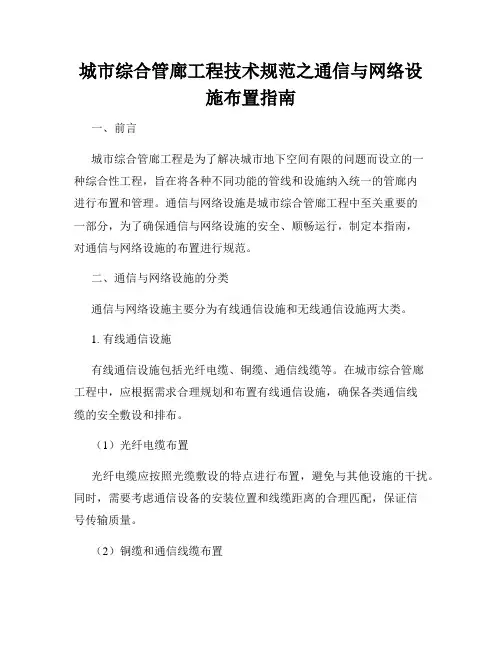

城市综合管廊工程技术规范之通信与网络设施布置指南一、前言城市综合管廊工程是为了解决城市地下空间有限的问题而设立的一种综合性工程,旨在将各种不同功能的管线和设施纳入统一的管廊内进行布置和管理。
通信与网络设施是城市综合管廊工程中至关重要的一部分,为了确保通信与网络设施的安全、顺畅运行,制定本指南,对通信与网络设施的布置进行规范。
二、通信与网络设施的分类通信与网络设施主要分为有线通信设施和无线通信设施两大类。
1. 有线通信设施有线通信设施包括光纤电缆、铜缆、通信线缆等。
在城市综合管廊工程中,应根据需求合理规划和布置有线通信设施,确保各类通信线缆的安全敷设和排布。
(1)光纤电缆布置光纤电缆应按照光缆敷设的特点进行布置,避免与其他设施的干扰。
同时,需要考虑通信设备的安装位置和线缆距离的合理匹配,保证信号传输质量。
(2)铜缆和通信线缆布置铜缆和通信线缆的布置要与建筑物、设备之间的距离和通信需求相匹配。
应避免与电力线路、强电设备等产生电磁干扰,提高通信信号的稳定性和可靠性。
2. 无线通信设施无线通信设施包括基站、无线网络路由器等。
在城市综合管廊工程中,应合理规划和布置无线通信设施,确保信号覆盖范围和信号强度满足通信需求。
(1)基站布置基站应根据通信覆盖范围和信号强度的需求,确定布置位置。
同时需考虑管廊内的空间限制和设备散热等因素,确保基站的稳定运行。
(2)无线网络路由器布置无线网络路由器应根据需求合理布置,提供稳定的无线网络覆盖。
应避免与其他设备产生干扰,并考虑用户的通信需求和使用习惯,提供合适的信号强度和覆盖范围。
三、通信与网络设施的布置原则通信与网络设施的布置应遵循以下原则,确保设施安全、高效地运行。
1. 合理布局根据通信设备的类型和功能需求,合理规划和布置通信设施。
避免设施之间的干扰和冲突,确保通信信号的传输和设备的正常运行。
2. 安全隔离通信设施应与其他设施进行有效的隔离,避免相互干扰,并确保设施的安全。

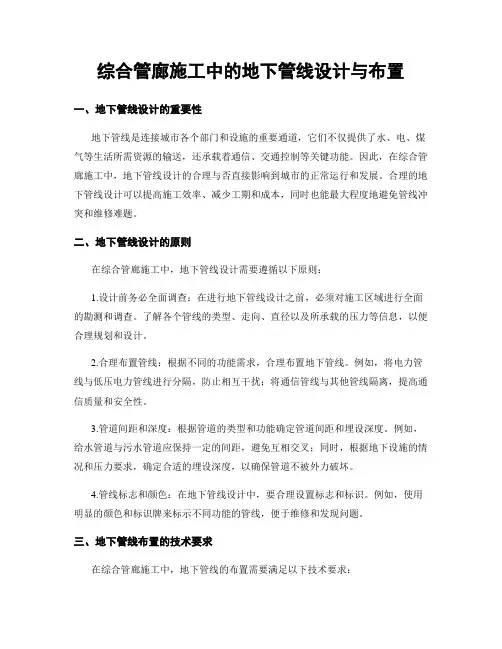

综合管廊施工中的地下管线设计与布置一、地下管线设计的重要性地下管线是连接城市各个部门和设施的重要通道,它们不仅提供了水、电、煤气等生活所需资源的输送,还承载着通信、交通控制等关键功能。
因此,在综合管廊施工中,地下管线设计的合理与否直接影响到城市的正常运行和发展。
合理的地下管线设计可以提高施工效率、减少工期和成本,同时也能最大程度地避免管线冲突和维修难题。
二、地下管线设计的原则在综合管廊施工中,地下管线设计需要遵循以下原则:1.设计前务必全面调查:在进行地下管线设计之前,必须对施工区域进行全面的勘测和调查。
了解各个管线的类型、走向、直径以及所承载的压力等信息,以便合理规划和设计。
2.合理布置管线:根据不同的功能需求,合理布置地下管线。
例如,将电力管线与低压电力管线进行分隔,防止相互干扰;将通信管线与其他管线隔离,提高通信质量和安全性。
3.管道间距和深度:根据管道的类型和功能确定管道间距和埋设深度。
例如,给水管道与污水管道应保持一定的间距,避免互相交叉;同时,根据地下设施的情况和压力要求,确定合适的埋设深度,以确保管道不被外力破坏。
4.管线标志和颜色:在地下管线设计中,要合理设置标志和标识。
例如,使用明显的颜色和标识牌来标示不同功能的管线,便于维修和发现问题。
三、地下管线布置的技术要求在综合管廊施工中,地下管线的布置需要满足以下技术要求:1.避免冲突:在进行地下管线布置时,务必避免管线之间的冲突。
例如,电力管线和通信管线应保持一定的间距,防止干扰或短路。
2.合理排布:在布置地下管线时,要根据地形和空间条件进行合理排布。
例如,管线必须绕过水源保护区和涉水区,避免影响水源水质。
3.合理连接:地下管线的连接方式需要根据实际情况合理选择。
例如,在施工过程中,采用可拆卸接头能够方便维修和更换;在地下管线与地陷地下工程交叉的地方,采用柔性连接方式以适应地面的变动。
4.维护通道:在进行地下管线布置时,需要预留一定的通道空间,便于日后的检修和维护。

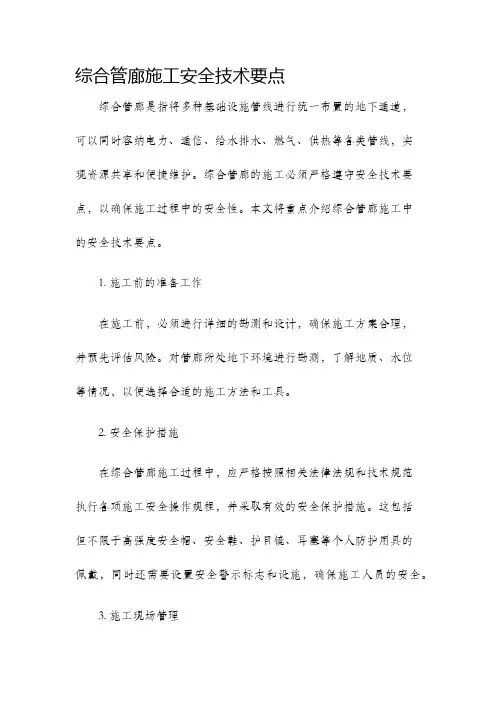

综合管廊施工安全技术要点综合管廊是指将多种基础设施管线进行统一布置的地下通道,可以同时容纳电力、通信、给水排水、燃气、供热等各类管线,实现资源共享和便捷维护。
综合管廊的施工必须严格遵守安全技术要点,以确保施工过程中的安全性。
本文将重点介绍综合管廊施工中的安全技术要点。
1. 施工前的准备工作在施工前,必须进行详细的勘测和设计,确保施工方案合理,并预先评估风险。
对管廊所处地下环境进行勘测,了解地质、水位等情况,以便选择合适的施工方法和工具。
2. 安全保护措施在综合管廊施工过程中,应严格按照相关法律法规和技术规范执行各项施工安全操作规程,并采取有效的安全保护措施。
这包括但不限于高强度安全帽、安全鞋、护目镜、耳塞等个人防护用具的佩戴,同时还需要设置安全警示标志和设施,确保施工人员的安全。
3. 施工现场管理施工现场应设立专门的施工指挥部,配备专业技术人员进行现场管理。
施工现场应保持整洁,各类杂物要及时清理,以防意外伤害。
施工现场应设置专门的办公区域、生活区域和垃圾堆放区,各区域之间要有明确的划分。
4. 施工人员培训施工人员在参与综合管廊施工之前,必须经过相关岗位培训,掌握施工过程中的安全技术要点和应急处理的方法。
培训内容包括但不限于作业规程、安全操作指南、应急处置预案等。
5. 管线防护措施综合管廊施工过程中,应采取有效的管线防护措施,防止施工过程中发生损坏或泄漏。
可以采用搭设护栏、设置预警标志、埋设管线保护层等方法来保护管线的完整性。
6. 施工机械设备的安全应用在综合管廊施工过程中,会使用各种施工机械设备,例如挖掘机、钻机等。
使用这些设备时,必须确保设备运行正常,操作人员应具备相关技术资质,并按照操作规程正确使用这些设备,以减少意外风险。
7. 爆破作业的安全管理在综合管廊施工过程中,可能需要进行爆破作业,这种作业存在一定的危险性。
在进行爆破作业之前,必须制定详细的爆破作业方案,并妥善安排各项操作,确保爆破作业安全可控。

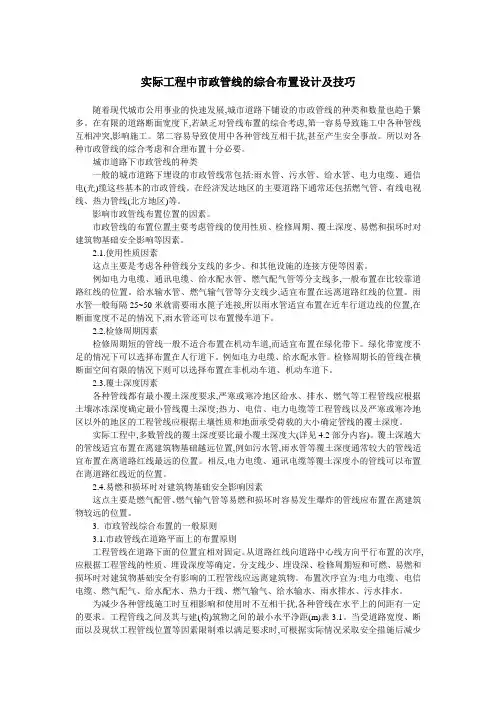

实际工程中市政管线的综合布置设计及技巧随着现代城市公用事业的快速发展,城市道路下铺设的市政管线的种类和数量也趋于繁多。
在有限的道路断面宽度下,若缺乏对管线布置的综合考虑,第一容易导致施工中各种管线互相冲突,影响施工。
第二容易导致使用中各种管线互相干扰,甚至产生安全事故。
所以对各种市政管线的综合考虑和合理布置十分必要。
城市道路下市政管线的种类一般的城市道路下埋设的市政管线常包括:雨水管、污水管、给水管、电力电缆、通信电(光)缆这些基本的市政管线。
在经济发达地区的主要道路下通常还包括燃气管、有线电视线、热力管线(北方地区)等。
影响市政管线布置位置的因素。
市政管线的布置位置主要考虑管线的使用性质、检修周期、覆土深度、易燃和损坏时对建筑物基础安全影响等因素。
2.1.使用性质因素这点主要是考虑各种管线分支线的多少、和其他设施的连接方便等因素。
例如电力电缆、通讯电缆、给水配水管、燃气配气管等分支线多,一般布置在比较靠道路红线的位置。
给水输水管、燃气输气管等分支线少,适宜布置在远离道路红线的位置。
雨水管一般每隔25~50米就需要雨水篦子连接,所以雨水管适宜布置在近车行道边线的位置,在断面宽度不足的情况下,雨水管还可以布置慢车道下。
2.2.检修周期因素检修周期短的管线一般不适合布置在机动车道,而适宜布置在绿化带下。
绿化带宽度不足的情况下可以选择布置在人行道下。
例如电力电缆、给水配水管。
检修周期长的管线在横断面空间有限的情况下则可以选择布置在非机动车道、机动车道下。
2.3.覆土深度因素各种管线都有最小覆土深度要求,严寒或寒冷地区给水、排水、燃气等工程管线应根据土壤冰冻深度确定最小管线覆土深度;热力、电信、电力电缆等工程管线以及严寒或寒冷地区以外的地区的工程管线应根据土壤性质和地面承受荷载的大小确定管线的覆土深度。
实际工程中,多数管线的覆土深度要比最小覆土深度大(详见4.2部分内容)。
覆土深越大的管线适宜布置在离建筑物基础越远位置,例如污水管,雨水管等覆土深度通常较大的管线适宜布置在离道路红线最远的位置。

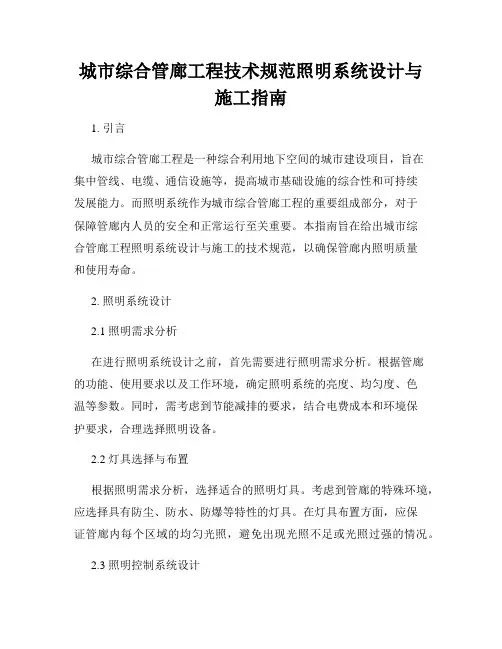

城市综合管廊工程技术规范照明系统设计与施工指南1. 引言城市综合管廊工程是一种综合利用地下空间的城市建设项目,旨在集中管线、电缆、通信设施等,提高城市基础设施的综合性和可持续发展能力。
而照明系统作为城市综合管廊工程的重要组成部分,对于保障管廊内人员的安全和正常运行至关重要。
本指南旨在给出城市综合管廊工程照明系统设计与施工的技术规范,以确保管廊内照明质量和使用寿命。
2. 照明系统设计2.1 照明需求分析在进行照明系统设计之前,首先需要进行照明需求分析。
根据管廊的功能、使用要求以及工作环境,确定照明系统的亮度、均匀度、色温等参数。
同时,需考虑到节能减排的要求,结合电费成本和环境保护要求,合理选择照明设备。
2.2 灯具选择与布置根据照明需求分析,选择适合的照明灯具。
考虑到管廊的特殊环境,应选择具有防尘、防水、防爆等特性的灯具。
在灯具布置方面,应保证管廊内每个区域的均匀光照,避免出现光照不足或光照过强的情况。
2.3 照明控制系统设计根据管廊的使用情况,设计合理的照明控制系统。
可以采用手动开关、光控开关、人体感应开关等方式来实现对照明系统的控制。
同时,应考虑到夜间照明需求和安全要求,确保夜间照明充足且可靠。
3. 照明系统施工3.1 材料和设备在照明系统施工中,应选择符合国家标准的优质材料和设备。
灯具应符合相关技术要求,灯管、灯头、电缆等应具备防水、防尘、防腐蚀等特性。
3.2 照明电源与线路照明系统的电源与线路应按照国家电气安全规范进行设计和施工。
电源线路应当符合相关标准,特别是针对城市综合管廊工程的要求。
并应保证线路的可靠性和安全性。
3.3 灯具安装与连接在进行灯具安装时,应按照灯具制造商的要求进行操作。
确保灯具的安装牢固可靠,灯具与线路的连接不得出现电气故障隐患。
同时,对于特殊环境中的灯具,如防爆灯等,应特别注意操作规范和安全要求。
4. 照明系统验收与维护4.1 验收标准照明系统的验收应按照相关标准进行。

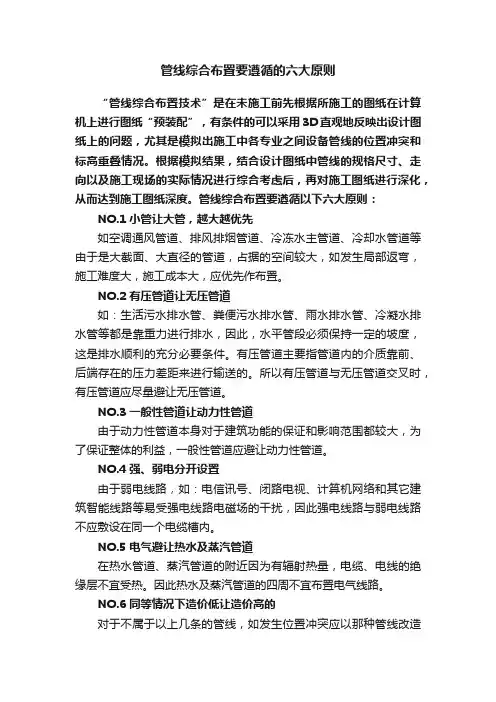

管线综合布置要遵循的六大原则“管线综合布置技术”是在未施工前先根据所施工的图纸在计算机上进行图纸“预装配”,有条件的可以采用3D直观地反映出设计图纸上的问题,尤其是模拟出施工中各专业之间设备管线的位置冲突和标高重叠情况。
根据模拟结果,结合设计图纸中管线的规格尺寸、走向以及施工现场的实际情况进行综合考虑后,再对施工图纸进行深化,从而达到施工图纸深度。
管线综合布置要遵循以下六大原则:NO.1 小管让大管,越大越优先如空调通风管道、排风排烟管道、冷冻水主管道、冷却水管道等由于是大截面、大直径的管道,占据的空间较大,如发生局部返弯,施工难度大,施工成本大,应优先作布置。
NO.2 有压管道让无压管道如:生活污水排水管、粪便污水排水管、雨水排水管、冷凝水排水管等都是靠重力进行排水,因此,水平管段必须保持一定的坡度,这是排水顺利的充分必要条件。
有压管道主要指管道内的介质靠前、后端存在的压力差距来进行输送的。
所以有压管道与无压管道交叉时,有压管道应尽量避让无压管道。
NO.3 一般性管道让动力性管道由于动力性管道本身对于建筑功能的保证和影响范围都较大,为了保证整体的利益,一般性管道应避让动力性管道。
NO.4 强、弱电分开设置由于弱电线路,如:电信讯号、闭路电视、计算机网络和其它建筑智能线路等易受强电线路电磁场的干扰,因此强电线路与弱电线路不应敷设在同一个电缆槽内。
NO.5 电气避让热水及蒸汽管道在热水管道、蒸汽管道的附近因为有辐射热量,电缆、电线的绝缘层不宜受热。
因此热水及蒸汽管道的四周不宜布置电气线路。
NO.6 同等情况下造价低让造价高的对于不属于以上几条的管线,如发生位置冲突应以那种管线改造所产生的成本低作为避让的依据。
建筑工程鲁班奖赏析建筑工程鲁班人交流每日精选,晚间发布寓学于乐,共同进步↓长按识别,加入联盟↓。

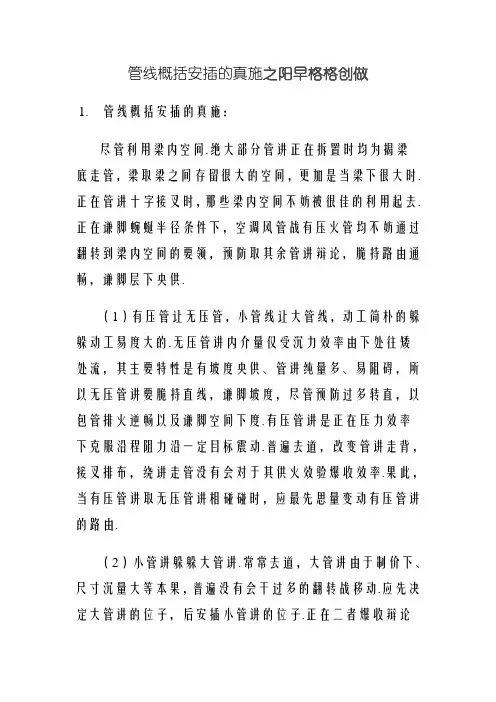

管线概括安插的真施之阳早格格创做1. 管线概括安插的真施:尽管利用梁内空间.绝大部分管讲正在拆置时均为揭梁底走管,梁取梁之间存留很大的空间,更加是当梁下很大时.正在管讲十字接叉时,那些梁内空间不妨被很佳的利用起去.正在谦脚蜿蜒半径条件下,空调风管战有压火管均不妨通过翻转到梁内空间的要领,预防取其余管讲辩论,脆持路由通畅,谦脚层下央供.(1)有压管让无压管,小管线让大管线,动工简朴的躲躲动工易度大的.无压管讲内介量仅受沉力效率由下处往矮处流,其主要特性是有坡度央供、管讲纯量多、易阻碍,所以无压管讲要脆持直线,谦脚坡度,尽管预防过多转直,以包管排火逆畅以及谦脚空间下度.有压管讲是正在压力效率下克服沿程阻力沿一定目标震动.普遍去道,改变管讲走背,接叉排布,绕讲走管没有会对于其供火效验爆收效率.果此,当有压管讲取无压管讲相碰碰时,应最先思量变动有压管讲的路由.(2)小管讲躲躲大管讲.常常去道,大管讲由于制价下、尺寸沉量大等本果,普遍没有会干过多的翻转战移动.应先决定大管讲的位子,后安插小管讲的位子.正在二者爆收辩论时,应安排小管讲,果为小管讲制价矮且所占空间小,易于变动路由战移动拆置.(3)热火管讲躲躲热火管讲.热火管讲需要保温,制价较下,且保温后的管径较大.其余,热火管讲翻转过于一再会引导集气.果此正在二者相逢时,普遍安排热火管讲.(4)附件少的管讲躲躲附件多的管讲.拆置多附件管讲时要注意管讲之间留出脚够的空间(需思量法兰、阀门等附件所占的位子),那样有好处动工支配以及以后的检建、调换管件.(5)临时管讲躲躲永暂管讲.新建管讲躲躲本有管讲;矮压管讲躲躲下压管讲;气氛管讲躲躲火管讲.热介量管讲正在上,热介量正在下;无腐蚀介量管讲正在上,腐蚀介量管讲正在下;气体介量管讲正在上,液体介量管讲正在下;保温管讲正在上,没有保温管讲正在下;下压管讲正在上,矮压管讲正在下;金属管讲正在上,非金属管讲正在下;没有时常检建管讲正在上,时常检建的管讲正在下.思量到火管中壁、空调火管、空调风管保温层的薄度.电气桥架、火管,中壁距离墙壁的距离,最小有100mm的距离,直管段风管距墙距离最小150mm,沿构制墙需要90度拐直风讲及有消声器、较大阀部件等天区,根据本量情况决定距墙柱距离,管线安插时思量无压管讲的坡度.分歧博业管线间距离,尽管谦脚现场动工典型央供.所有管线的安插历程中思量到以去收回风心、灯具、烟感探头、喷洒头等的拆置,合理天安插吊顶天区机电各终端正在吊顶上的分散,以及电气桥架拆置后防线的支配空间以及以去的维建空间,电缆安插的蜿蜒半径没有小于电缆直径的15倍.上述为管线安插基根源基本则,管线概括协做历程中根据本量情况概括安插,管间距离一边拆置、维建为准则.。

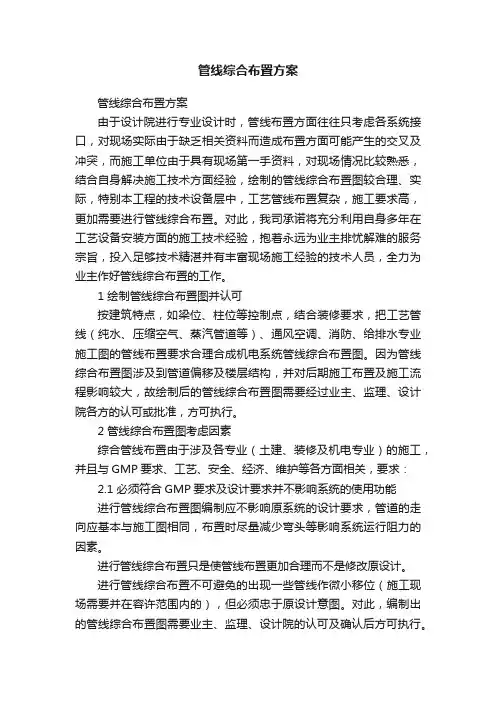

管线综合布置方案管线综合布置方案由于设计院进行专业设计时,管线布置方面往往只考虑各系统接口,对现场实际由于缺乏相关资料而造成布置方面可能产生的交叉及冲突,而施工单位由于具有现场第一手资料,对现场情况比较熟悉,结合自身解决施工技术方面经验,绘制的管线综合布置图较合理、实际,特别本工程的技术设备层中,工艺管线布置复杂,施工要求高,更加需要进行管线综合布置。
对此,我司承诺将充分利用自身多年在工艺设备安装方面的施工技术经验,抱着永远为业主排忧解难的服务宗旨,投入足够技术精湛并有丰富现场施工经验的技术人员,全力为业主作好管线综合布置的工作。
1 绘制管线综合布置图并认可按建筑特点,如梁位、柱位等控制点,结合装修要求,把工艺管线(纯水、压缩空气、蒸汽管道等)、通风空调、消防、给排水专业施工图的管线布置要求合理合成机电系统管线综合布置图。
因为管线综合布置图涉及到管道偏移及楼层结构,并对后期施工布置及施工流程影响较大,故绘制后的管线综合布置图需要经过业主、监理、设计院各方的认可或批准,方可执行。
2 管线综合布置图考虑因素综合管线布置由于涉及各专业(土建、装修及机电专业)的施工,并且与GMP要求、工艺、安全、经济、维护等各方面相关,要求:2.1 必须符合GMP要求及设计要求并不影响系统的使用功能进行管线综合布置图编制应不影响原系统的设计要求,管道的走向应基本与施工图相同,布置时尽量减少弯头等影响系统运行阻力的因素。
进行管线综合布置只是使管线布置更加合理而不是修改原设计。
进行管线综合布置不可避免的出现一些管线作微小移位(施工现场需要并在容许范围内的),但必须忠于原设计意图。
对此,编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。
2.2 必须符合GMP标准的要求本药厂最终将需要通过GMP的认证,必须达到GMP的要求。
在进行管线综合布置时,应按GMP要求进行,如减少洁净室内的明装管道以及支架、边角位,使管线接向工艺设备部分更加美观实用,减少洁净室中存在的可能边角位,并为洁净室的装修创造有利条件。

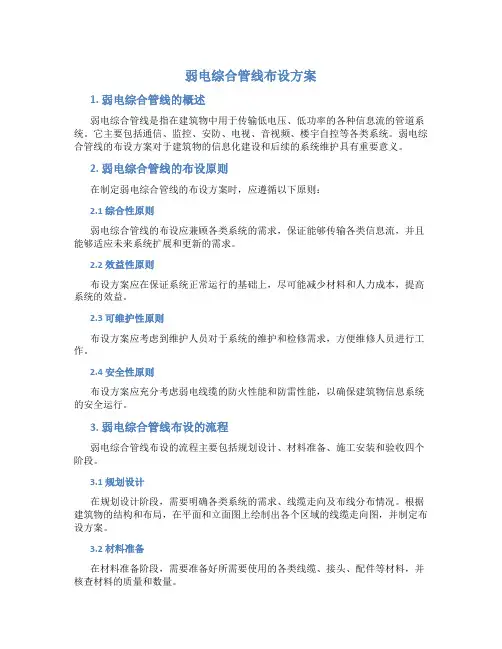

弱电综合管线布设方案1. 弱电综合管线的概述弱电综合管线是指在建筑物中用于传输低电压、低功率的各种信息流的管道系统。
它主要包括通信、监控、安防、电视、音视频、楼宇自控等各类系统。
弱电综合管线的布设方案对于建筑物的信息化建设和后续的系统维护具有重要意义。
2. 弱电综合管线的布设原则在制定弱电综合管线的布设方案时,应遵循以下原则:2.1 综合性原则弱电综合管线的布设应兼顾各类系统的需求,保证能够传输各类信息流,并且能够适应未来系统扩展和更新的需求。
2.2 效益性原则布设方案应在保证系统正常运行的基础上,尽可能减少材料和人力成本,提高系统的效益。
2.3 可维护性原则布设方案应考虑到维护人员对于系统的维护和检修需求,方便维修人员进行工作。
2.4 安全性原则布设方案应充分考虑弱电线缆的防火性能和防雷性能,以确保建筑物信息系统的安全运行。
3. 弱电综合管线布设的流程弱电综合管线布设的流程主要包括规划设计、材料准备、施工安装和验收四个阶段。
3.1 规划设计在规划设计阶段,需要明确各类系统的需求、线缆走向及布线分布情况。
根据建筑物的结构和布局,在平面和立面图上绘制出各个区域的线缆走向图,并制定布设方案。
3.2 材料准备在材料准备阶段,需要准备好所需要使用的各类线缆、接头、配件等材料,并核查材料的质量和数量。
3.3 施工安装在施工安装阶段,需要按照布设方案进行线缆的敷设、管线的穿线、接头的连接等工作。
同时,要注意线缆的保护,避免损坏。
3.4 验收在完成施工安装后,需要进行弱电综合管线的验收工作。
验收的内容包括线缆的连通性测试、信号质量测试等。
通过验收后,方可交付使用。
4. 弱电综合管线布设的技术要点在弱电综合管线的布设过程中,需要注意以下技术要点:•各类线缆的选择应根据具体的系统需求进行,包括通信线缆、控制线缆、传感器线缆等。
根据线缆的特性选择合适的线缆品牌和规格。
•管道的布设应符合建筑物的结构布局,避免管道与其他设备的冲突。

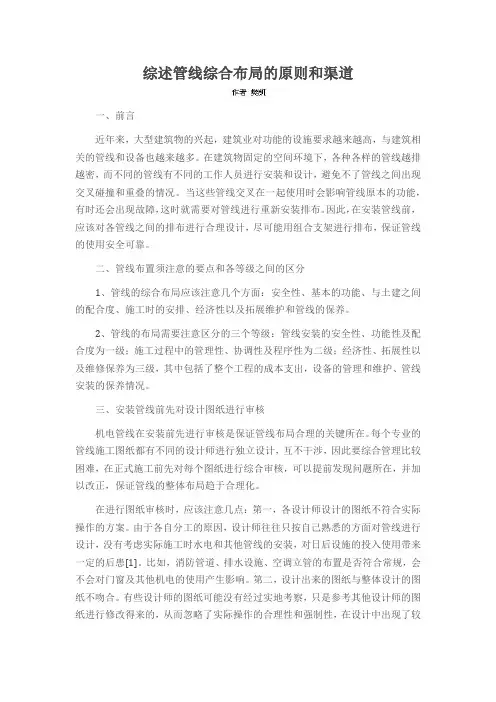

综述管线综合布局的原则和渠道一、前言近年来,大型建筑物的兴起,建筑业对功能的设施要求越来越高,与建筑相关的管线和设备也越来越多。
在建筑物固定的空间环境下,各种各样的管线越排越密,而不同的管线有不同的工作人员进行安装和设计,避免不了管线之间出现交叉碰撞和重叠的情况。
当这些管线交叉在一起使用时会影响管线原本的功能,有时还会出现故障,这时就需要对管线进行重新安装排布。
因此,在安装管线前,应该对各管线之间的排布进行合理设计,尽可能用组合支架进行排布,保证管线的使用安全可靠。
二、管线布置须注意的要点和各等级之间的区分1、管线的综合布局应该注意几个方面:安全性、基本的功能、与土建之间的配合度、施工时的安排、经济性以及拓展维护和管线的保养。
2、管线的布局需要注意区分的三个等级:管线安装的安全性、功能性及配合度为一级;施工过程中的管理性、协调性及程序性为二级;经济性、拓展性以及维修保养为三级,其中包括了整个工程的成本支出,设备的管理和维护、管线安装的保养情况。
三、安装管线前先对设计图纸进行审核机电管线在安装前先进行审核是保证管线布局合理的关键所在。
每个专业的管线施工图纸都有不同的设计师进行独立设计,互不干涉,因此要综合管理比较困难,在正式施工前先对每个图纸进行综合审核,可以提前发现问题所在,并加以改正,保证管线的整体布局趋于合理化。
在进行图纸审核时,应该注意几点:第一,各设计师设计的图纸不符合实际操作的方案。
由于各自分工的原因,设计师往往只按自己熟悉的方面对管线进行设计,没有考虑实际施工时水电和其他管线的安装,对日后设施的投入使用带来一定的后患[1]。
比如,消防管道、排水设施、空调立管的布置是否符合常规,会不会对门窗及其他机电的使用产生影响。
第二,设计出来的图纸与整体设计的图纸不吻合。
有些设计师的图纸可能没有经过实地考察,只是参考其他设计师的图纸进行修改得来的,从而忽略了实际操作的合理性和强制性,在设计中出现了较多误差。
机电工程综合管网排布指南编制人:宋公明一、一般原则1.排布原则:综合管网区域的管道支吊架宜选用综合支吊架,在这个前提下,综合管网就要分层排布,每层管线的标高按照管线底部标高进行建模。
分层原则:上层为桥架,中间为管道,下层为风管。
调整原则:有压让无压,桥架让水管,水管让风管。
2.距离原则:最上层管线顶部标高距离梁底宜≥100mm,最下层支架底部标高要满足吊顶要求;走廊区域靠近墙体一侧管线距墙体净间距宜≥150mm,另一侧墙体距最近管线宜≥400mm(保证检修空间);管线之间的间距详见下述说明:垂直间距:上层管线底部与下层管线顶部最高处的净间距宜≥150mm。
水平间距:相邻管线之间的水平净间距宜为100mm。
吊杆间距:管线距离综合支吊架吊杆水平净间距宜为100mm。
二、综合管网排布流程为使综合管网在BIM模型建立过程中减少调整次数,提高效率,就必须按照标准流程进行实施,综合管网排布的标准流程为:准备工作→初排管综→调整管综→排布复杂节点管综→管综再调整三、具体实施步骤1.准备工作根据结构和建筑专业设计图纸,以及各区域走廊吊顶高度要求,整理出所有楼层需要排布管综的走廊区域空间尺寸明细表,详见下表:备注:1.若暂未确定吊顶标高,可按照上述距离原则最小值进行管综排布,但管综支架最低处不得低于使用空间要求。
2.管综净高指最高处管线顶部与最低处支架底部的高差。
3.依据走廊净宽和预留检修空间的大小,进一步确定管综净宽。
确定了管综净高和管综净宽,就可以得到走廊区域的管综排布所占用的空间大小,即确定了所有管线的排布范围,下一步就需要针对这个空间范围内各管线进行具体定位了。
2.初排管综2.1基本要求:初排管综要先画草图;一个走廊一排布。
2.2具体步骤第一步:按照设计图纸排布无压管道(重力排水、冷凝水等管道)。
第二步:参照排布原则和距离原则由上至下逐层排布管道。
第三步:若综合管网的排布空间宽度≥1.7m,排布综合管网时要考虑横担中间增加一个吊杆,形似“山”字型。
管线布置施工方案1. 引言本文档描述了管线布置施工方案,该方案为在施工过程中合理布置管道和设备的指导原则和方法。
2. 目标本施工方案的目标是确保管线布置的合理性和安全性,以满足项目的技术要求和施工进度。
3. 布置原则- 效率原则:在保证施工质量的前提下,尽量缩短施工周期,提高工作效率。
- 安全原则:确保管道布置符合相关的安全标准和规范,保证施工过程和施工人员的安全。
- 经济原则:在控制成本的前提下,选择合适的管道布置方案,充分利用资源。
4. 布置步骤4.1 收集资料在制定管线布置方案之前,需要收集以下资料:- 工程地形图- 工程设计图纸- 管道和设备的技术规格4.2 分析布置要求根据收集到的资料,分析以下要求:- 管道的流量和压力要求- 设备间的相互关系和连接方式- 地形和环境条件对管道布置的影响4.3 制定初步方案根据分析的要求,制定初步的管线布置方案,包括以下内容:- 管道的走向和连接方式- 设备的布置和间距- 管道的材质和规格4.4 优化方案对初步方案进行优化,考虑以下因素:- 管道的施工便利性- 管道的维护和检修要求- 考虑未来扩展和改造的可能性4.5 完善方案根据优化结果,完善管线布置方案,包括以下内容:- 管道和设备的详细布置图纸- 管道支架和支持位置的设计- 管道的编号和标识5. 施工控制在管线布置施工过程中,需要进行以下控制:- 监督施工人员按照管线布置方案进行施工- 确保施工现场的安全和秩序- 定期检查施工质量,及时处理问题6. 结束语该管线布置施工方案为合理布置管道和设备提供了指导原则和方法,有助于保证施工质量和安全性。
在施工过程中,应严格按照方案执行,并进行必要的控制和监督。
地下室管线综合布置方案根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。
一、总则有压管道让无压管道、小管让大管、各种管道分层布置原则;满足地下室净高保证2.4m,车道入口等公共部位的管路尽量减少或靠墙边(角)敷设,大空间内各类消防管道要求上翻,以保证空间使用功能及管线布置的合理美观。
三、各种管线具体布置如下:1、喷淋、消火栓主管:D(max)=159mm,紧贴梁底安装,支、吊架采用L50*5角钢现场制作。
其占用空间:209mm,位置走向按图施工。
与电缆桥架、自流排水管交叉处采取下列措施:2、防、排烟风管:风管尺寸按图纸设计,风管顶面离主梁底300mm安装,支、吊架采用L40*5角钢现场制作,位置走向按图施工。
与电缆桥架、消防管道交叉处采取下列措施:3、管道的安装位置应符合设汁要求。
管道的中心线与梁、柱、楼板等的最小距离应符合下表规定。
三、地下室管道支架布置要求1、成排主干道(含桥架、风管)三至六根,支架选用10#槽钢;七根及以上采用12.6#槽钢;2、成排主干道(含桥架、风管)两根采用6#槽钢;3、单根DN25、DN32管道支架采用L30*3等边角钢;单根DN40、DN50、DN65管道支架采用L40*4等边角钢,单根80以上管道支架采用L50*5等边角钢;4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍,直径小于等于65mm的支管道作L型角钢支架并做U型圆钢抱箍;5、风管需严格按照施工规范和相关图集做防晃支架。
6、管道应固定牢固,管道支架或吊架之间的距离不应大于本表的规定。
7、在同一水平线上安装的管道支架应采用经纬仪及水准仪测定支架的中心线及标高,保证同一管路上安装的支架在同一水平面上。
8、成排管道支架布置图(2)管路综合布置最小检修间距(3)成排管道布置参考图片四、压力管道穿墙(梁)预埋套管定位施工方案1、主要材料及工具:加工好的套管,φ12钢筋,细线,铁钉,油漆,交流电焊机等2、施工工艺:(1)套管定位:①标记:根据施工图纸,用油漆在需要安装套管的梁边模板上对称做好标记。
江苏省市政管廊建设指南(试行)江苏省住房和城乡建设厅2010年9月18日目录1.总则 (3)1.1 目的 (3)1.2 依据 (3)1.3 原则 (3)1.4 适用范围 (4)1.5 一般规定 (4)1.6 市政管廊特点 (7)1.7 术语 (7)2.市政管廊规划 (9)2.1 规划编制 (9)2.2 系统布局 (10)2.3 附属设施布局 (12)3. 市政管廊工程设计 (14)3.1 总体设计 (14)3.2 主体工程设计 (14)3.3 结构设计 (20)3.4 附属工程设计 (22)3.5 管道(线)技术设计 (25)4.市政管廊施工 (27)4.1 施工方法及技术措施 (27)4.2 质量安全管理要求 (29)5.市政管廊运行与管理 (30)5.1 维护管理 (30)5.2 运行管理 (30)1.总则1.1 目的为优化我省城市市政工程管线布局,科学合理的开发利用地下空间资源,指导市政管廊的规划、设计、建设和运行管理,推动新技术的应用,促进地下管线行业技术进步和智能化网络运行管理,编制本指南。
1.2 依据1.2.1 上位规划《城市总体规划》《城市工程管线综合规划》1.2.2 现行规范、标准《城市工程管线综合规划规范》(GB50289-98)《城市给水工程规划规范》(GB50282-98)《城市排水工程规划规范》(GB50318-2000)《城市热力网设计规范》(CJJ34-2002)《城市电力电缆线路设计技术规定》(DL/T5221-2005)《室外给水设计规范》(GB50013—2006)《室外排水设计规范》(GB50014—2006)《城镇燃气设计规范》(GB50028—2006)《建筑防火设计规范》(GB50016—2006)《公路隧道设计规范》(JTG D70-2004)《公路隧道通风照明设计规范》(JTJ026.1-1999)《视频安防监控系统工程设计规范》(GB50395—2007)1.3 原则1.3.1 坚持“三统一”原则市政管廊应贯彻统一规划、统一建设、统一管理的“三统一”原则,坚持政府统筹主导和市场机制运作相结合,逐步实现城市基础设施引导城市发展,使基础设施建设从基本适应型向适度超前型发展。
管线综合布置的实施1.管线综合布置的实施:1.1原则1.1.1总体原则尽量利用梁内空间。
绝大部分管道在安装时均为贴梁底走管,梁与梁之间存在很大的空间,尤其是当梁高很大时。
在管道十字交叉时,这些梁内空间可以被很好的利用起来。
在满足弯曲半径条件下,空调风管和有压水管均可以通过翻转到梁内空间的方法,避免与其他管道冲突,保持路由通畅,满足层高要求。
1.1.2避让原则(1)有压管让无压管,小管线让大管线,施工简单的避让施工难度大的。
无压管道内介质仅受重力作用由高处往低处流,其主要特征是有坡度要求、管道杂质多、易堵塞,所以无压管道要保持直线,满足坡度,尽量避免过多转弯,以保证排水顺畅以及满足空间高度。
有压管道是在压力作用下克服沿程阻力沿一定方向流动。
一般来说,改变管道走向,交叉排布,绕道走管不会对其供水效果产生影响。
因此,当有压管道与无压管道相碰撞时,应首先考虑更改有压管道的路由。
(2)小管道避让大管道。
通常来说,大管道由于造价高、尺寸重量大等原因,一般不会做过多的翻转和移动。
应先确定大管道的位置,后布置小管道的位置。
在两者发生冲突时,应调整小管道,因为小管道造价低且所占空间小,易于更改路由和移动安装。
(3)冷水管道避让热水管道。
热水管道需要保温,造价较高,且保温后的管径较大。
另外,热水管道翻转过于频繁会导致集气。
因此在两者相遇时,一般调整冷水管道。
(4)附件少的管道避让附件多的管道。
安装多附件管道时要注意管道之间留出足够的空间(需考虑法兰、阀门等附件所占的位置),这样有利于施工操作以及今后的检修、更换管件。
(5)临时管道避让永久管道。
新建管道避让原有管道;低压管道避让高压管道;空气管道避让水管道。
1.1.3垂直面排列管道原则热介质管道在上,冷介质在下;无腐蚀介质管道在上,腐蚀介质管道在下;气体介质管道在上,液体介质管道在下;保温管道在上,不保温管道在下;高压管道在上,低压管道在下;金属管道在上,非金属管道在下;不经常检修管道在上,经常检修的管道在下。
一、地面管线综合设计指导
1.管线综合等景观平面图确定后以景观平面图为底图布置;
2.室外各种管线排布顺序从建筑物算起依次为:排水、燃气、雨水、弱电、给水、电力、
弱电;
3.室外各种管线间距1.2米;
4.给水管线不能长距离敷设在机动车道的正下方;
5.综合管线应该尽可能避免雨水干管与污水干管的交叉,尤其不能在车库顶板上交叉;
6.综合管线的各种井盖及雨水口宜按实际尺寸布置在总图上;各种井盖尽量避免布置在入
户门厅等主要人员密集进出入口;
7.各种井盖应避免半边在铺装上半边在绿地上;
8.布置在车库顶板上的污水管,1.5米覆土车库顶板,污水管不宜超过200米长;1.2米覆
土车库顶板,污水管不宜超过100米长;
9.考虑各种管线埋深时,要考虑地库顶板的找平层,构造层及施工误差;
10.其它未尽事宜参照各种规范及计算结果。
二、地下车库顶板各类管线布置设计指导
1.车库主梁下净高应该不小于
2.9米,其中设备层0.7米,车库净高2.2米;
2.车库风管一般净高不宜大于0.4米;
3.车库梁底净高小于2.9米及风管厚度大于0.4米的要特别注明,做专门处理;
4.井字梁及十字梁主梁下200mm空间为喷淋专属空间;以下空间提到的空间均为主梁下
的距离;
5.井字梁及十字梁主梁下200mm到600mm为风管及给排水,电力,弱电,热力管线布置
空间;其中,风管占用全部200mm到600mm空间,电力、弱电占用200mm到400mm 空间,给排水、热力管线占用400mm到600mm空间;
6.井字梁及十字梁主梁下600mm到700mm为风管支架和增设喷头的空间;
7.除喷淋管线外,其它管线遇风管均向上绕过风管;电气管线之间的交叉、水暖管线之间
的交叉,均采用向上绕过的原则;
8.风管及其它管线布置距主梁不宜小于400mm,以防影响别的管线向上翻绕;
9.单向板布置则应该把X轴方向电气、水暖管线布置在同一标高把Y轴方向的水暖,电气
管线布置在另一个标高,以便充分利用X方向和Y方向的主梁的高差;
10.水暖及电气管成排布置时,总宽度不宜大于1.2米;成排布置的管线宜使用综合支架;
11.电气及水暖管线穿越防火卷帘时,梁底净高不应小于3米
12.各类管线布置时应尽可能避开防火卷帘、人防房间、设备用房(配电房)等区域。
