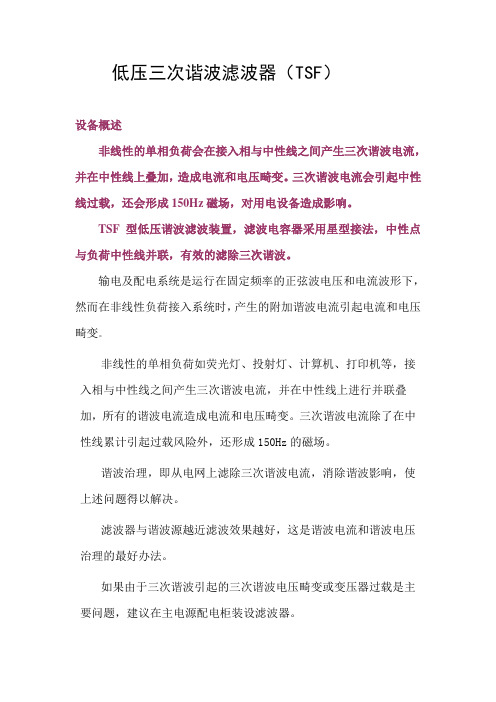

低压三次谐波滤波器（TSF）设备概述非线性的单相负荷会在接入相与中性线之间产生三次谐波电流，并在中性线上叠加，造成电流和电压畸变。
三次谐波电流会引起中性线过载，还会形成150Hz磁场，对用电设备造成影响。
TSF型低压谐波滤波装置，滤波电容器采用星型接法，中性点与负荷中性线并联，有效的滤除三次谐波。
输电及配电系统是运行在固定频率的正弦波电压和电流波形下，然而在非线性负荷接入系统时，产生的附加谐波电流引起电流和电压畸变。
非线性的单相负荷如荧光灯、投射灯、计算机、打印机等，接入相与中性线之间产生三次谐波电流，并在中性线上进行并联叠加，所有的谐波电流造成电流和电压畸变。
三次谐波电流除了在中性线累计引起过载风险外，还形成150Hz的磁场。
谐波治理，即从电网上滤除三次谐波电流，消除谐波影响，使上述问题得以解决。
滤波器与谐波源越近滤波效果越好，这是谐波电流和谐波电压治理的最好办法。
如果由于三次谐波引起的三次谐波电压畸变或变压器过载是主要问题，建议在主电源配电柜装设滤波器。
[TSF型低压三次谐波滤波器的适用行业]一般工业、商业大楼、写字楼、居住小区及三相四线制负荷。
[TSF三次谐波滤波器的组成和工作原理]三次谐波滤波器由电容器串联阻抗构成。
谐波滤波器产生基波无功功率，以达到目标功率因数，电抗器的电感值选择使其对三次谐波形成很低阻抗串联谐振，其结果是绝大部分的谐波电流可被滤除。
滤波器柜安装有一台接触器、一台热继电器、电抗器、电容器及一台电压控制继电器。
通常滤波器与主配电柜带熔断器的馈线相连，与通常的无功电容器组一样，三次谐波滤波器也可以由一台功率因数调整器控制。
三次谐波滤波器也可以根据中性线中的电流由外部的电流继电器控制其投入和切除，或滤波器与负荷同时控制投切。
谐波滤波器通常根据具体项目的测量结果采用标准元件组合而成，这样可以保障以合理的投资获得最佳的无功补偿和谐波滤波的效果。
[确定滤波器规格所需要的数据]1.中性线和/或相线中的三次谐波电流。

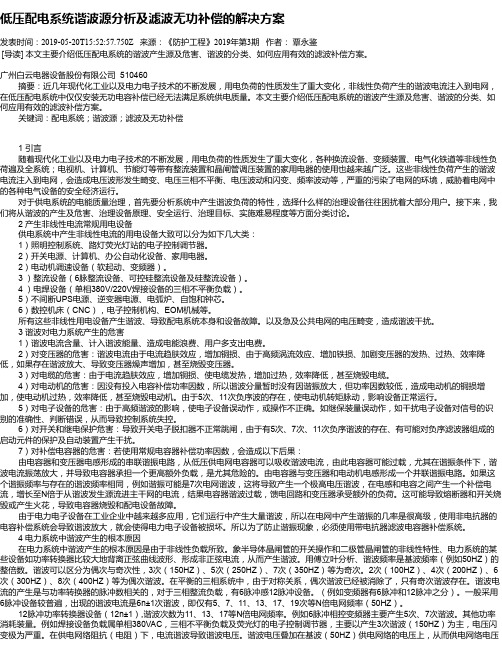

低压配电系统谐波源分析及滤波无功补偿的解决方案发表时间：2019-05-20T15:52:57.750Z 来源：《防护工程》2019年第3期作者：覃永鉴[导读] 本文主要介绍低压配电系统的谐波产生源及危害、谐波的分类、如何应用有效的滤波补偿方案。
广州白云电器设备股份有限公司 510460摘要：近几年现代化工业以及电力电子技术的不断发展，用电负荷的性质发生了重大变化，非线性负荷产生的谐波电流注入到电网，在低压配电系统中仅仅安装无功电容补偿已经无法满足系统供电质量。
本文主要介绍低压配电系统的谐波产生源及危害、谐波的分类、如何应用有效的滤波补偿方案。
关键词：配电系统；谐波源；滤波及无功补偿1 引言随着现代化工业以及电力电子技术的不断发展，用电负荷的性质发生了重大变化，各种换流设备、变频装置、电气化铁道等非线性负荷遍及全系统；电视机、计算机、节能灯等带有整流装置和晶闸管调压装置的家用电器的使用也越来越广泛。
这些非线性负荷产生的谐波电流注入到电网，会造成电压波形发生畸变、电压三相不平衡、电压波动和闪变、频率波动等，严重的污染了电网的环境，威胁着电网中的各种电气设备的安全经济运行。
对于供电系统的电能质量治理，首先要分析系统中产生谐波负荷的特性，选择什么样的治理设备往往困扰着大部分用户。
接下来，我们将从谐波的产生及危害、治理设备原理、安全运行、治理目标、实施难易程度等方面分类讨论。
2 产生非线性电流常规用电设备供电系统中产生非线性电流的用电设备大致可以分为如下几大类：1）照明控制系统、路灯荧光灯站的电子控制调节器。
2）开关电源、计算机、办公自动化设备、家用电器。
2）电动机调速设备（软起动、变频器）。
3 ）整流设备（6脉整流设备、可控硅整流设备及硅整流设备）。
4 ）电焊设备（单相380V/220V焊接设备的三相不平衡负载）。
5）不间断UPS电源、逆变器电源、电弧炉、自饱和钟芯。
6）数控机床（CNC），电子控制机构、EOM机械等。

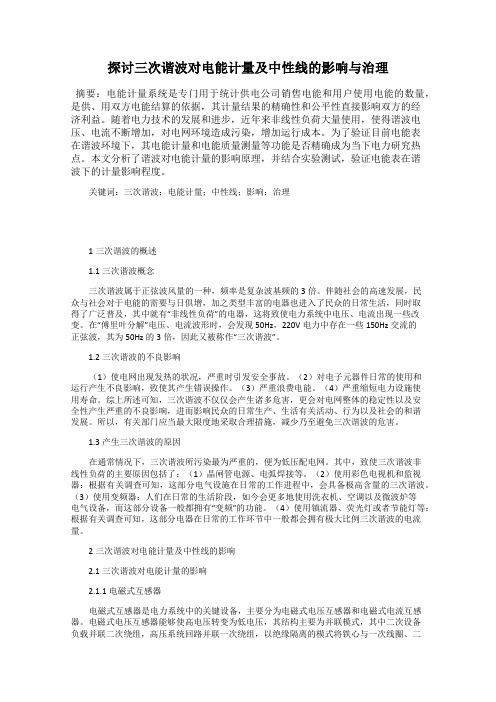

探讨三次谐波对电能计量及中性线的影响与治理摘要：电能计量系统是专门用于统计供电公司销售电能和用户使用电能的数量，是供、用双方电能结算的依据，其计量结果的精确性和公平性直接影响双方的经济利益。
随着电力技术的发展和进步，近年来非线性负荷大量使用，使得谐波电压、电流不断增加，对电网环境造成污染，增加运行成本。
为了验证目前电能表在谐波环境下，其电能计量和电能质量测量等功能是否精确成为当下电力研究热点。
本文分析了谐波对电能计量的影响原理，并结合实验测试，验证电能表在谐波下的计量影响程度。
关键词：三次谐波；电能计量；中性线；影响；治理1三次谐波的概述1.1三次谐波概念三次谐波属于正弦波风量的一种，频率是复杂波基频的3倍。
伴随社会的高速发展，民众与社会对于电能的需要与日俱增，加之类型丰富的电器也进入了民众的日常生活，同时取得了广泛普及，其中就有“非线性负荷”的电器，这将致使电力系统中电压、电流出现一些改变。
在“傅里叶分解”电压、电流波形时，会发现50Hz，220V电力中存在一些150Hz交流的正弦波，其为50Hz的3倍，因此又被称作“三次谐波”。
1.2三次谐波的不良影响（1）使电网出现发热的状况，严重时引发安全事故。
（2）对电子元器件日常的使用和运行产生不良影响，致使其产生错误操作。
（3）严重浪费电能。
（4）严重缩短电力设施使用寿命。
综上所述可知，三次谐波不仅仅会产生诸多危害，更会对电网整体的稳定性以及安全性产生严重的不良影响，进而影响民众的日常生产、生活有关活动、行为以及社会的和谐发展。
所以，有关部门应当最大限度地采取合理措施，减少乃至避免三次谐波的危害。
1.3产生三次谐波的原因在通常情况下，三次谐波所污染最为严重的，便为低压配电网。
其中，致使三次谐波非线性负荷的主要原因包括了：（1）晶闸管电源、电弧焊接等。
（2）使用彩色电视机和监视器：根据有关调查可知，这部分电气设施在日常的工作进程中，会具备极高含量的三次谐波。

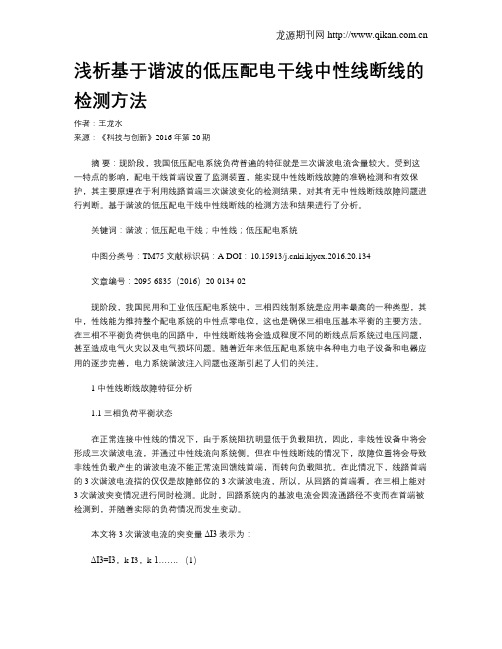

浅析基于谐波的低压配电干线中性线断线的检测方法作者：王龙水来源：《科技与创新》2016年第20期摘要：现阶段，我国低压配电系统负荷普遍的特征就是三次谐波电流含量较大。
