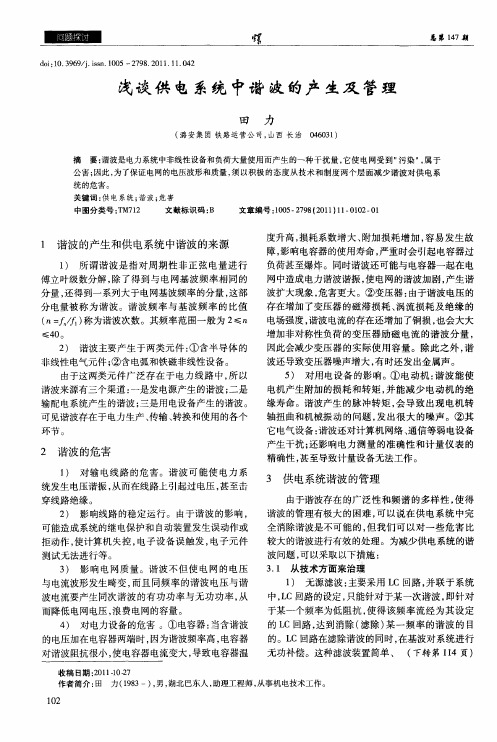

供电系统中的谐波产生及管理的探讨

谐波的产生原因危害与治理谐波是指信号在传输过程中产生的频率是原有信号频率的整数倍的现象。

谐波一般是由于信号源产生幅度非线性特性、信号传输线路的不完美特性以及外界干扰等多种因素共同作用所导致的。

1.非线性特性：当信号源的输入电压超过其线性范围时，信号源会产生非线性失真。

这种非线性特性会使得原信号分解成包含各种谐波成分的信号，即产生谐波。

2.传输线路的不完美：在电力传输和通信线路中，由于电导率不一致、绝缘材料的不均匀性以及线路的接地等因素，会引起谐波的产生。

这些因素使得线路对于不同频率的信号具有不同的传输特性，从而造成信号的失真和谐波的产生。

3.外界干扰：外界电磁辐射的干扰也会引起谐波的产生。

当外界电磁波与系统内的信号相互作用时，可能会产生共振现象，从而导致谐波信号的产生。

谐波的存在会带来一系列的危害，包括以下几个方面：1.信号失真：谐波信号会改变原信号的波形和频谱特性，导致信号失真。

这会影响到电力传输系统和通信系统中的信号传输质量，降低系统的可靠性和稳定性。

2.设备损坏：谐波会导致电流和电压的波形变形，产生大量的电磁干扰。

这些干扰会对设备的正常工作造成影响，甚至会导致设备损坏和故障。

谐波还可能引起设备内部电子元件的过热现象，加速设备老化和损坏。

3.电力系统能源浪费：谐波会引起电力系统中电流和电压的非功率信号，造成能量损耗。

这不仅会浪费能源，还会导致电力系统的效率降低。

为了治理谐波对系统的危害，可以采取以下几种方法：1.模拟电路设计中采用线性器件：选择线性器件作为信号源和信号传输线路中的关键部件，减少非线性特性对信号的影响。

2.使用滤波器：在信号源和负载之间加入合适的滤波器，可以有效地滤除谐波成分，保证原信号的传输质量。

3.优化供电系统：针对供电系统中频繁出现谐波问题的设备，进行电源选择、接线方式和接地设计的优化，减少谐波产生。

4.电源质量改进：加强对供电设备的质量管理，采用高质量的电源设备，减少谐波对电力系统的影响。

谐波的产生主要是来自下列具有非线性特性的电气设备：(1)具有铁磁饱和特性的铁芯没备，如：变压器、电抗器等；(2)以具有强烈非线性特性的电弧为工作介质的设备，如：气体放电灯、交流弧焊机、炼钢电弧炉等；(3)以电力电子元件为基础的开关电源设备，如：各种电力变流设备(整流器、逆变器、变频器)、相控调速和调压装置，大容量的电力晶闸管可控开关设备等，它们大量的用于化工、电气铁道，冶金，矿山等工矿企业以及各式各样的家用电器中。

以上这些非线性电气设备(或称之为非线性负荷)的显著的特点是它们从电网取用非正弦电流，也就是说，即使电源给这些负荷供给的是正弦波形的电压，但由于它们只有其电流不随着电压同步变化的非线性的电压-电流特性，使得流过电网的电流是非正弦波形的，这种电流波形是由基波和与基波频率成整数倍的谐波组成，即产生了谐波，使电网电压严重失真在电力系统中对谐波的抑制就是如何减少或消除注入系统的谐波电流,以便把谐波电压控制在限定值之内,抑制谐波电流主要有四方面的措施: 1)降低谐波源的谐波含量。

也就是在谐波源上采取措施,最大限度地避免谐波的产生。

这种方法比较积极,能够提高电网质量,可大大节省因消除谐波影响而支出的费用。

2)采取脉宽调制(PWM)法。

采用脉宽调制(PWM)技术,在所需要的频率周期内,将直流电压调制成等幅不等宽的系列交流电压脉冲,这种方法可以大大抑制谐波的产生。

3)在谐波源处吸收谐波电流。

这类方法是对已有的谐波进行有效抑制的方法,这是目前电力系统使用最广泛的抑制谐波方法。

4)改善供电系统及环境。

对于供电系统来说,谐波的产生不可避免,但通过加大供电系统短路容量、提高供电系统的电压等级、加大供电设备的容量、尽可能保持三相负载平衡等措施都可以提高电网抗谐波的能力。

选择合理的供电电压并尽可能保持三相电压平衡,可以有效地减小谐波对电网的影响。

谐波源由较大容量的供电点或高一级电压的电网供电,承受谐波的能力将会增大。

电气化铁路供电系统中的谐波分析与抑制谐波是指电路中频率为基波频率整数倍的幅度较小但频率较高的波动。

在电气化铁路供电系统中，谐波的产生会对电网造成一定的影响，不仅会导致设备工作不稳定，还可能损坏设备，影响供电质量。

因此，对电气化铁路供电系统中的谐波进行分析与抑制是非常重要的。

首先，谐波产生的原因主要有电动机、整流器、变压器等非线性负荷设备的工作方式引起的。

这些设备在工作时，会引入谐波电流，造成电网谐波污染。

而这些谐波电流会经由供电系统传递到其他设备，引起更严重的谐波问题。

因此，对谐波的产生机理进行深入分析是解决问题的关键。

为了对电气化铁路供电系统中的谐波进行准确分析，我们需要采用适当的谐波分析方法。

其中，最常用且有效的是频谱分析法。

通过对供电系统电流和电压进行频谱分析，可以得到不同频率的谐波成分和其幅度大小。

根据分析结果，可以判断出谐波的主要来源，为进一步的抑制提供指导。

在谐波抑制的过程中，我们首先需要考虑的是使用合适的滤波器。

滤波器可以将谐波电流或电压与基波分离，从而减少谐波对电网的影响。

根据谐波频率的不同，可以选择合适的滤波器类型，如谐波滤波器、无源滤波器等。

此外，还可以在系统中增加平滑电容器，来降低谐波电流的幅度。

通过合理选择和布置滤波器，可以有效地抑制谐波，提高供电系统的稳定性。

除了滤波器外，我们还可以通过优化系统设计来进一步抑制谐波。

例如，可以合理选择电气设备，并对设备进行合理的匹配。

对于电动机设备，可以选择带有谐波抑制的电机，减少谐波的产生。

此外，还可以改善供电系统的接地方式，提高系统的接地质量，从而减少谐波的传播。

当然，在进行谐波抑制时，我们还需要注意采取有效的监测与测试措施。

通过定期的谐波监测，可以了解系统中谐波的变化情况，及时发现和解决问题。

在进行谐波测试时，应选择合适的测试仪器，并且保证测试方法的准确性和可靠性。

通过有效的监测和测试，可以及时发现并解决谐波问题，从根本上提高供电系统的稳定性和可靠性。

电力系统中谐波的危害与产生电力系统中的谐波是由于电力设备的非线性特性引起的。

在电力系统中，谐波的危害包括对电力设备的损坏、电能质量的恶化以及对用户的影响等方面。

谐波的产生与非线性负载、电力设备的设计及运行、电网接地等因素有关。

谐波对电力设备的损坏是谐波危害的主要方面之一。

谐波会引起设备的绝缘老化、过热、机械振动等问题。

尤其是对于变压器和电动机等设备来说，由于谐波的存在会引起电流和电压的畸变，导致设备的工作效率下降，甚至引发设备的故障和停机。

此外，谐波还会引起电容器的谐振和过电压问题，增加电力设备的工作负荷，缩短其使用寿命。

谐波对电能质量的恶化也是谐波危害的重要方面之一。

谐波会导致电能质量的下降，主要表现为电压和电流的畸变，波形失真，功率因数的下降等。

这不仅会影响电力设备的正常工作，还会对电力系统的稳定性和可靠性造成影响。

谐波还会引起电力设备的谐振现象，导致设备振动，造成噪音污染，影响人们的生活质量。

谐波对用户的影响主要体现在电力质量的下降和对电子设备的损坏。

谐波会引起电压的波动和电流的畸变，导致电子设备的正常工作受到干扰，增加设备的故障率，降低设备的使用寿命。

尤其是对于一些对电力质量要求较高的用户来说，如计算机、通讯设备、医疗设备等，谐波对其正常工作的影响更为显著。

此外，谐波还会导致电能的浪费，增加用户的用电成本。

谐波的产生与非线性负载、电力设备的设计及运行、电网接地等因素有关。

非线性负载是产生谐波的主要原因之一。

非线性负载如电子设备、电力电子器件等在工作过程中会产生非线性电流，其含有大量谐波成分。

此外，电力设备的设计及运行也会引起谐波的产生，如电容器的谐振，变压器的匝间谐振等。

而电网的接地情况也会影响谐波的产生和传播，如电网的接地方式不当会引起谐波回流和间接接触问题。

为了减少谐波的危害，需要采取一系列的措施。

首先，可以通过合理选择电力设备和设备的工作参数来降低其谐波产生的概率。

其次，可以采用滤波器等设备对谐波进行抑制和补偿。

谐波产生的原因危害和抑制措施0前言随着电力电子技术的飞速发展，各种新型用电设备越来越多地问世和使用，高次谐波的影响越来越严重。

电力系统受到谐波污染后，轻则影响系统的运行效率，重则损坏设备以至危害电力系统的安全运行。

以前，电力系统考核电能质量的主要指标是电压的幅值和频率，现在世界各国都把电网电压正谐波形畸变率极限值作为电能质量考核指标之一，正确认识谐波已成为电力工作者的重要任务之一。

因此，研究和分析谐波产生的原因、危害和抑制谐波的措施具有重要的实际意义。

1谐波产生的原因在供电系统中谐波的发生主要是由两大因素造成的:（1）可控硅整流装置和调压装置等的广泛使用，晶闸管在大量家用电器中的普通采用以及各种非线性负荷的增加导致波形畸变。

（2）设备设计思想的改变。

过去倾向于采用在额定情况以下工作或裕量较大的设计。

现在为了竞争，对电工设备倾向于采用在临界情况下的设计。

例如有些设计为了节省材料使磁性材料工作在磁化曲线的深饱和区段，而在这些区段内运行会导致激磁材料波形严重畸变。

2谐波对电力系统的危害谐波对电力系统的污染日益严重，谐波源的注入使电网谐波电流、谐波电压增加，其危害波及全网，对各种电气设备都有不同程度的影响和危害。

现将对具体设备的危害分析如下：（1）交流发电机。

同步电动机及感应电动机在定子绕组和转子绕组产生附加热损耗，热损耗除谐波电流铜损I2nR以外，还由于电流的集肤效应，产生附加损耗，对转子引起热损耗增大。

对大型汽轮发电机来说，若发生多次谐波振荡，谐波电流超过额定电流的25％时，由于上述原因可能会导致转子局部过热而损坏。

对变压器来说，铁芯产生热损耗，尤其是涡流损耗大，在变压器绕组中有谐波电流，在铁芯中感应磁通，产生铁损。

（2）架空线路谐波电流产生热损，较大的高次谐波电流分量能显著地延缓潜供电流的熄灭，导致单相重合闸失败。

电缆中的谐波电流会产生热损，使电缆介损、温升增大。

（3）电力电容器由于谐波电流会引起附加绝缘介质损耗，加快电力电容器绝缘老化。

电力系统谐波稳定性分析及改善方法研究电力系统是现代社会中不可或缺的基础设施之一，其稳定运行对于保障供电质量和可靠性至关重要。

然而，随着电力系统规模的不断扩大和负荷特性的变化，谐波问题逐渐凸显出来，严重影响了电力系统的稳定性和电能质量。

因此，对电力系统谐波稳定性进行深入分析并提出改善方案具有重要意义。

谐波问题主要源自不线性负荷、电力电子设备、电弧炉等非线性负荷和电源的存在。

这些非线性负荷会引入高次谐波，并导致系统频率响应偏离正弦波。

当谐波频率接近系统特征频率时，可能引起共振效应，导致系统振荡现象。

因此，为了分析电力系统的谐波稳定性，首先需要确定系统的特征频率和谐波源。

对于电力系统的谐波稳定性分析，常用的方法包括频率扫描法、频率响应法和模态分析法等。

其中，频率扫描法是一种比较常用的方法，通过改变谐波源的频率，观察系统的频率响应以判断系统的稳定性。

频率响应法则是在给定的谐波源频率条件下，测量系统的频率响应曲线，从而判断系统的稳定性。

而模态分析法主要是通过对系统进行模态分解，得到系统的固有频率和阻尼比，进而评估系统的稳定性。

除了谐波稳定性的分析，针对谐波问题的改善方法也是关键所在。

一些常见的改善方法包括：滤波器、谐波源消除和负荷管理等。

滤波器是常用的解决电力系统谐波问题的方法之一。

通过添加合适的谐波滤波器，可以对谐波进行滤波和衰减，从而达到控制谐波的目的。

这些滤波器通常分为无源滤波器和有源滤波器两种。

无源滤波器基于电感、电容等元件进行谐波滤波，主要用于小功率负载。

而有源滤波器则是利用现代电力电子技术，通过控制装置对谐波进行主动调节，广泛应用于大功率负载。

另一个改善谐波问题的方法是消除谐波源。

这种方法主要通过优化电力电子设备的设计和控制策略，减少谐波的产生和输出。

例如，在电力电子变流器中，采用合适的PWM调制方法和滤波电路可以有效降低谐波的产生。

此外，改善电力电子设备的设计，减小其谐波输出也是一条有效的途径。

电力系统的谐波产生的原因电网谐波来自于3个方面:一就是发电源质量不高产生谐波:发电机由于三相绕组在制作上很难做到绝对对称,铁心也很难做到绝对均匀一致与其她一些原因,发电源多少也会产生一些谐波,但一般来说很少。

二就是输配电系统产生谐波:输配电系统中主要就是电力变压器产生谐波,由于变压器铁心的饱与,磁化曲线的非线性,加上设计变压器时考虑经济性,其工作磁密选择在磁化曲线的近饱与段上,这样就使得磁化电流呈尖顶波形,因而含有奇次谐波。

它的大小与磁路的结构形式、铁心的饱与程度有关。

铁心的饱与程度越高,变压器工作点偏离线性越远,谐波电流也就越大,其中3次谐波电流可达额定电流0、5%。

三就是用电设备产生的谐波:晶闸管整流设备。

由于晶闸管整流在电力机车、铝电解槽、充电装置、开关电源等许多方面得到了越来越广泛的应用,给电网造成了大量的谐波。

我们知道,晶闸管整流装置采用移相控制,从电网吸收的就是缺角的正弦波,从而给电网留下的也就是另一部分缺角的正弦波,从而给电网留下的也就是另一部分缺角的正弦波,显然在留下部分中含有大量的谐波。

如果整流装置为单相整流电路,在接感性负载时则含有奇次谐波电流,其中3次谐波的含量可达基波的30%;接容性负载时则含有奇次谐波电压,其谐波含量随电容值的增大而增大。

如果整流装置为三相全控桥6脉整流器,变压器原边及供电线路含有5次及以上奇次谐波电流;如果就是12脉冲整流器,也还有11次及以上奇次谐波电流。

经统计表明:由整流装置产生的谐波占所有谐波的近40%,这就是最大的谐波源。

变频装置。

变频装置常用于风机、水泵、电梯等设备中,由于采用了相位控制,谐波成份很复杂,除含有整数次谐波外,还含有分数次谐波,这类装置的功率一般较大,随着变频调速的发展,对电网造成的谐波也越来越多。

电弧炉、电石炉。

由于加热原料时电炉的三相电极很难同时接触到高低不平的炉料,使得燃烧不稳定,引起三相负荷不平衡,产生谐波电流,经变压器的三角形连接线圈而注入电网。

供电系统中的谐波在供电系统中谐波电流的出现已经有许多年了。

过去，谐波电流是由电气化铁路和工业的直流调速传动装置所用的，由交流变换为直流电的水银整流器所产生的。

近年来，产生谐波的设备类型及数量均已剧增，并将继续增长。

所以，我们必须很慎重地考虑谐波和它的不良影响，以及如何将不良影响减少到最小。

1谐波的产生在理想的干净供电系统中，电流和电压都是正弦波的。

在只含线性元件(电阻、电感及电容)的简单电路里，流过的电流与施加的电压成正比，流过的电流是正弦波。

在实际的供电系统中，由于有非线性负荷的存在，当电流流过与所加电压不呈线性关系的负荷时，就形成非正弦电流。

任何周期性波形均可分解为一个基频正弦波加上许多谐波频率的正弦波。

谐波频率是基频的整倍数，例如基频为50Hz，二次谐波为100Hz，三次谐波则为150Hz。

因此畸变的电流波形可能有二次谐波、三次谐波……可能直到第三十次谐波组成。

2产生谐波的设备类型所有的非线性负荷都能产生谐波电流，产生谐波的设备类型有：开关模式电源(SMPS)、电子荧火灯镇流器、调速传动装置、不间断电源(UPS)、磁性铁芯设备及某些家用电器如电视机等。

(1)开关模式电源(SMPS)：大多数的现代电子设备都使用开关模式电源(SMPS)。

它们和老式的设备不同，它们已将传统的降压器和整流器替换成由电源直接经可控制的整流器件去给存贮电容器充电，然后用一种和所需的输出电压及电流相适合的方法输出所需的直流电流。

这对于设备制造厂的好处是使用器件的尺寸、价格及重量均可大幅度地降低，它的缺点是不管它是哪一种型号，它都不能从电源汲取连续的电流，而只能汲取脉冲电流。

此脉冲电流含有大量的三次及高次谐波的分量。

(2)电子荧光灯镇流器：电子荧光灯镇流器近年被大量采用。

它的优点是在工作于高频时可显著提高灯管的效率，而其缺点是其逆变器在电源电流中产生谐波和电气噪声。

使用带有功率因数校正的型号产品可减少谐波，但成本昂贵。

(3)直流调速传动装置：直流电动机的调速控制器通常采用三相桥式整流电路，它也称作六脉冲桥式整流电路，因为在直流输出侧每周波内有六个脉冲(在每相的半波上有一个)。

电力谐波的产生原因及其抑制方法电力谐波指的是电力系统中出现的非正弦波形，是由于电力系统中的非线性负载和电力设备等产生的。

它会对电力系统的稳定性和运行质量产生不利影响，因此需要采取相应的抑制方法来减小谐波水平。

1.非线性负载：电力系统中广泛使用的非线性负载设备，如电弧炉、变频器、电子设备等，其负载特性是非线性的，会导致电流与电压的失配，产生谐波。

2.电力设备：电力系统中的电力设备，如变压器、发电机、变电设备等，其磁化和饱和特性也会引起谐波。

3.电力系统的并联谐振：当电容、电感等元件在电力系统中呈并联连接时，会出现谐振现象，从而产生谐波。

4.电力系统的不对称操作：电力系统中的不对称运行，如三相电流不平衡、电压不平衡等，也会引起谐波的产生。

为了减小电力谐波的影响，可以采取以下几种抑制方法：1.滤波器和补偿器：通过安装合适的谐波滤波器和补偿器，将谐波电流或电压引入这些设备中，并通过调节参数来抑制谐波。

2.谐波控制器：使用专门的谐波控制器，通过对电流进行监测和控制，实现对谐波的有效消除和抑制。

3.谐波发生器：使用谐波发生器对电力系统进行谐波注入，从而实现对谐波的消除或者切除。

4.谐波滤波器：在电力系统中添加谐波滤波器，通过对谐波进行吸收或变换，并将其回馈到电网中，以减小谐波的扰动。

5.调整电力设备：对电力设备进行调整和优化，减小非线性特性，从而降低谐波的产生。

总结起来，电力谐波的产生是由于电力系统中的非线性负载和电力设备等因素所致。

为了有效抑制电力谐波，可以采取滤波器、补偿器、控制器等方法，以减小谐波的影响。

此外，对电力设备进行调整和优化也是降低谐波的有效手段。

对于电力系统的设计和运行，应该重视谐波抑制的问题，从而保证电力系统的正常运行和供电质量。
