高压脉冲轨道电路测试仪表

神朔铁路2013整治整修物资设备设备名称:高压脉冲轨道电路设备技术规格书中铁第五勘察设计院集团有限公司二○一三年九月目录目录1．概述2．技术要求3.高压脉冲轨道电路规格4.标准化5.系统质保期、维护及维修6.需要提供的设备7．备品、备件8.测试验收9.技术资料10.技术培训11.技术指导及技术支援12.标记、包装、运输、贮存13.附则附件1：技术建议书应包含的内容附件2：报价书应包含的内容附件3：物资采购清单1.概述1.1适用范围本规格书适用于神朔铁路2013整治整修高压脉冲轨道电路设备的构成、制造、试验、开通、验收的有关规定，并作为卖方编制技术建议书的依据。

1.2招标范围招标范围为神朔铁路2013整治整修府谷站、孤山川站、新城川站、神木北站、神木北机务段5个站高压脉冲轨道电路设备。

1.3工程有关情况说明1.3.1车站信号联锁设备的设置情况为：招标范围内各站均采用硬件安全冗余型计算机联锁系统。

25Hz相敏轨道电路，站内正线及到发线采用ZPW-2000型电码化设备。

2技术要求2.1总则高压脉冲轨道电路设备应符合相关的国家标准、行业标准及有关规定。

2.2工作环境2.2.1室外温度范围为-40o C～+70o C，室内温度范围为-5o C～+40。

2.2.2室外相对湿度不大于95%（温度+25o C），室内相对湿度不大于85%（温度+25o C）。

2.2.3大气压力为70.1kPa～106kPa（相对海拔高度3000m以下）。

2.2.4周围无腐蚀和引起爆炸危险的有害气体。

2.2.5振动室内设备（不含继电器）：在振动频率5Hz～200Hz时，应能承受加速度为5m/s2的正弦稳态振动。

室外设备：在振动频率5Hz～200Hz时，应能承受加速度为20m/s2。

2.3系统组成不对称高压脉冲轨道电路由不对称高压脉冲发送设备、传输设备、不对称高压脉冲通道、不对称高压脉冲接收设备组成。

3高压脉冲轨道电路技术规格1.高压脉冲轨道电路应满足铁道部《高压不对称脉冲轨道电路暂行技术条件》的要求。

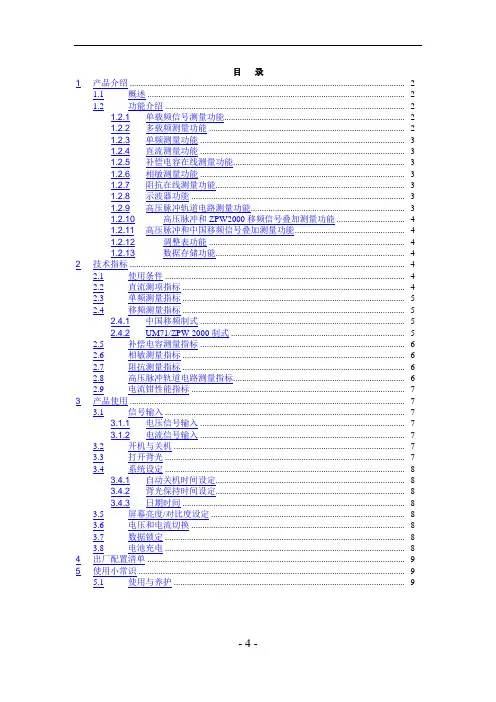

目录1产品介绍 ............................................................................................................................. - 2 -1.1概述 ..................................................................................................................... - 2 -1.2功能介绍 ............................................................................................................. - 2 -1.2.1单载频信号测量功能.................................................................................. - 2 -1.2.2多载频测量功能 ......................................................................................... - 2 -1.2.3单频测量功能 ............................................................................................. - 3 -1.2.4直流测量功能 ............................................................................................. - 3 -1.2.5补偿电容在线测量功能.............................................................................. - 3 -1.2.6相敏测量功能 ............................................................................................. - 3 -1.2.7阻抗在线测量功能...................................................................................... - 3 -1.2.8示波器功能 ................................................................................................. - 3 -1.2.9高压脉冲轨道电路测量功能...................................................................... - 3 -1.2.10高压脉冲和ZPW2000移频信号叠加测量功能 ............................... - 4 -1.2.11高压脉冲和中国移频信号叠加测量功能.................................................. - 4 -1.2.12调整表功能 ......................................................................................... - 4 -1.2.13数据存储功能...................................................................................... - 4 - 2技术指标 ............................................................................................................................. - 4 -2.1使用条件 ............................................................................................................. - 4 -2.2直流测项指标 ..................................................................................................... - 4 -2.3单频测量指标 ..................................................................................................... - 5 -2.4移频测量指标 ..................................................................................................... - 5 -2.4.1中国移频制式 ............................................................................................. - 5 -2.4.2UM71/ZPW-2000制式 ............................................................................... - 5 -2.5补偿电容测量指标 ............................................................................................. - 6 -2.6相敏测量指标 ..................................................................................................... - 6 -2.7阻抗测量指标 ..................................................................................................... - 6 -2.8高压脉冲轨道电路测量指标.............................................................................. - 6 -2.9电流钳性能指标 ................................................................................................. - 7 - 3产品使用 ............................................................................................................................. - 7 -3.1信号输入 ............................................................................................................. - 7 -3.1.1电压信号输入 ............................................................................................. - 7 -3.1.2电流信号输入 ............................................................................................. - 7 -3.2开机与关机 ......................................................................................................... - 7 -3.3打开背光 ............................................................................................................. - 7 -3.4系统设定 ............................................................................................................. - 8 -3.4.1自动关机时间设定...................................................................................... - 8 -3.4.2背光保持时间设定...................................................................................... - 8 -3.4.3日期时间 ..................................................................................................... - 8 -3.5屏幕亮度/对比度设定 ........................................................................................ - 8 -3.6电压和电流切换 ................................................................................................. - 8 -3.7数据锁定 ............................................................................................................. - 8 -3.8电池充电 ............................................................................................................. - 8 - 4出厂配置清单 ..................................................................................................................... - 9 - 5使用小常识 ......................................................................................................................... - 9 -5.1使用与养护 ......................................................................................................... - 9 -1 产品介绍1.1 概述ME2000H轨道电路综合测试仪是针对铁路部门而研制的多功能专用仪器，适用于电务工区日常检测和维护使用，本仪器具有体积小、精度高、操作简便等特点。

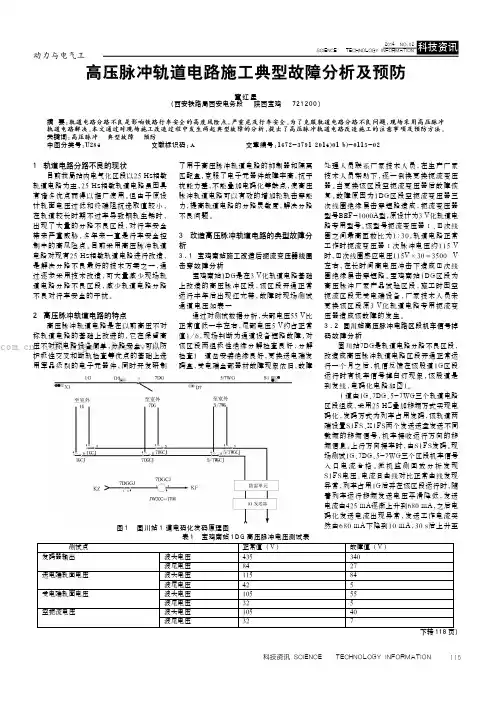

115科技资讯 SCIENCE & TECHNOLOGY INFORMATION动力与电气工程1 轨道电路分路不良的现状目前我局站内电气化区段以25Hz相敏轨道电路为主,25Hz相敏轨道电路虽因具有诸多优点而得以推广使用。

但由于原设计轨面电压过低和终端阻抗选取值较小,在轨道较长时期不过车导致钢轨生锈时,出现了大量的分路不良区段,对行车安全带来严重威胁,多年来一直是行车安全控制中的高风险点。

目前采用高压脉冲轨道电路对现有25Hz相敏轨道电路进行改造,是解决分路不良最好的技术方案之一,通过逐步采用技术改造,可大量减少现场轨道电路分路不良区段,减少轨道电路分路不良对行车安全的干扰。

2 高压脉冲轨道电路的特点高压脉冲轨道电路是在以前高压不对称轨道电路的基础上改进的,它在保留高压不对称电路设备简单,分路安全,可以防护极性交叉和断轨检查等优点的基础上选用军品级别的电子元器件,同时开发研制了用于高压脉冲轨道电路的抑制器和隔离匹配盒,克服了电子元器件故障率高,抗干扰能力差,不能叠加电码化等缺点,使高压脉冲轨道电路可以有效的增加轮轨击穿能力,提高轨道电路的分路灵敏度,解决分路不良问题。

3 改造高压脉冲轨道电路的典型故障分析3.1宝鸡南站施工改造后扼流变压器线圈击穿故障分析宝鸡南站1DG是在3V化轨道电路基础上改造的高压脉冲区段,该区段开通正常运行半年后出现红光带,故障时现场测试通道电压如表一通过对测试数据分析,头部电压55V比正常值低一半左右,尾部电压5V约占正常值1/6,现场判断为通道设备短路故障,对该区段两组极性绝缘分解检查良好,分解检查1#道岔安装绝缘良好,更换送电端发码盒,受电端全部器材故障现象依旧,故障处理人员联系厂家技术人员,在生产厂家技术人员帮助下,逐一倒换更换扼流变压器。

当更换该区段空扼流变压器后故障恢复。

故障原因为1DG 区段空扼流变压器三次线圈绝缘层击穿短路造成,扼流变压器型号BEF-1000A型,原设计为3V化轨道电路专用型号。

50HZ 高压脉冲轨道电路故障处理【摘要】高压脉冲轨道电路，是用来解决不经常行车的轨道区段分路不良问题的；高压脉冲轨道电路分为集中式和分散式、25HZ和50ZH轨道电路；本次介绍的是分散式的50HZ高压脉冲轨道电路故障分析处理。

【关键词】轨道电路、高压脉冲、故障处理1高压脉冲轨道电路介绍电源要求：高压脉冲轨道电路分为25Hz或50Hz两种电源分别供电。

设备分类：轨道电路集中式设置和轨道电路分散式设置；分散式轨道电路发码设备安装在室外XB箱内，集中式轨道电路发码设备安装在室内综合托架上。

本文主要介绍50HZ分散式设置高压脉冲轨道电路。

50HZ分散式高压脉冲轨道电路：室外设备：送端：电化非电码化区段高压脉冲稳压变压器、GM·HF系列高压脉冲发码盒、GM·RT调整电阻器；电化电码化区段高压脉冲稳压变压器、GM·HF系列高压脉冲发码盒、GM·RT调整电阻器、扼流变压器、高压脉冲隔离匹配盒；受端：电化非电码化区段扼流变压器、电容；电化电码化区段扼流变压器、高压脉冲隔离匹配盒；室内设备：电码化及电码化相邻非电码化区段：高压脉冲抑制器、高压脉冲译码器、二元差动继电器、高压脉冲阻容盒、轨道继电器；非电码化区段：高压脉冲译码器、二元差动继电器、高压脉冲阻容盒、轨道继电器。

2故障处理下面我们根据现场出现的高压脉冲电路故障为例，讲解故障现象、故障分析、故障处理。

案例1：故障现场：既有室外设备使用的是25HZ分散式高压脉冲轨道电路设备，即GM·HF系列的25HZ的轨道设备，改造后使用GM·HF系列50HZ的轨道设备；在开通的有效时间段内，更换设备及定型时间紧，耗用大量人员，故在开通前提前更换定型。

在天窗点内更换完定型后，室内回楼电压都有所下降，下降10-15V左右，均在正常波动电压范围内；施工完毕后进行联锁试验，轨道的占用空闲都正常；虽然电压在正常波动电压内，但还需调整至既有电压值左右，在调整时发现电压上升100V，电压变化也不大。

高压脉冲轨道电路检修作业流程（流程图）一、检修准备1.1工具设备钥匙、M6套简、冲子、200 mm活络板手、手锤、25 mm毛刷、2.5X50 mm 一字螺丝刀、150 mm螺丝刀、150 mm钳子、尖嘴钳、扁嘴钳、斜口钳、油壶、通讯工具等。

1.2计量器具07型数字式脉冲峰值表、ME2000D轨道电路综合测试仪。

(是否每个班组都有?是否应加入万用表)1.3材料M6镀镍铜螺母及铜垫片、棉布、钢乳按续线、0.150标准分路电阳线等。

二、安全注意事项检修高压脉冲轨道电路安全注意事项包括:a)检修作业人员应按规定着装，通讯工具保持良好状态，联系用语规范:信号防护人员按规定做好排路、接近、邻线来车“三通告”；b) 更换扼流变压器或扼流变压器钢丝绳、抛流变压器中心连接板时，应采用“两横纵”方式封连钢轨后，再进行作业，防止发生人身触电事故；d) 当有车通过时，应关闭所有箱盒盖，防止设备侵限；e)检修作业影响设各使用时，应要点进行；D)纳入“天窗修”的项目，应在天窗内进行。

检修流程图：三、检修作业程序与内容1联系登记1.1信号值台人员按规定在“运统一46”小登记.1.2索外检修人员到达现场后，应行处信号低合人员所处位页，报告准名检修的轨道区段名称2绝缘检查21装有钢轨绝缘处的轨缝应保持在6mm-10mm:两钢轨的头部应在同一水平，高低相差≤2mm:钢轨、槽型绝缘、鱼尾板相吻合，钢轨无肥边:绝缘接头鱼尾板螺栓紧固，管垫齐全良好:槽型绝缘、轨端绝缘无破损，绝缘良好:各种扣件、螺栓、轨距杆等均不得与鱼尾板按触。

2.2道岔安装装置L铁、尖端铁、角钢的各种绝缘应齐全、螺检紧固、绝缘良好。

2.3桥梁护轮轨绝缘应齐全、螺栓紧固、绝缘良好。

2.4绝缘检查应采用电压法。

3钢轨接续线检查3.1塞钉式接续线应采用钢丝扭绞线两根，两根铁线水平低于轨面，铁线应无影响强度的伤痕，焊接牢固，打入深度最少与轨腰平，露出≤5m,塞钉与塞钉孔要全面紧密接触，并涂漆封闭，保持线条密贴鱼尾板，有防护固定措施，达到平，紧、直。

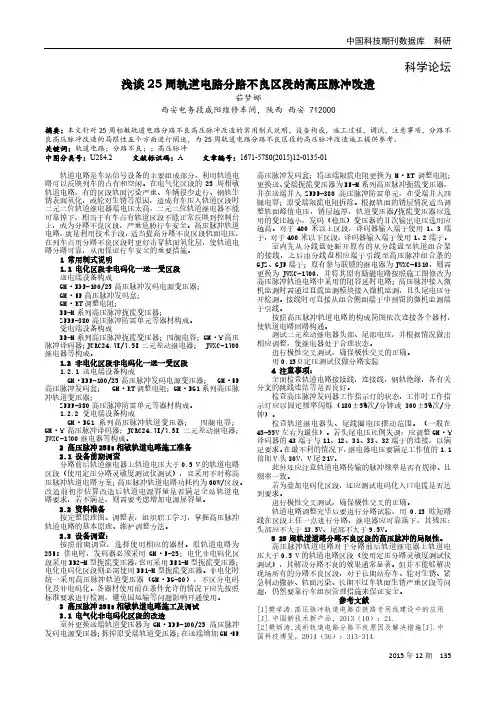

中国科技期刊数据库 科研2015年12期 135科学论坛浅谈25周轨道电路分路不良区段的高压脉冲改造茹梦娜西安电务段咸阳维修车间，陕西 西安 712000摘要：本文针对25周相敏轨道电路分路不良高压脉冲改造的常用制式说明，设备构成，施工过程，调试，注意事项，分路不良高压脉冲改造的局限性五个方面进行阐述，为25周轨道电路分路不良区段的高压脉冲改造施工提供参考。

关键词：轨道电路；分路不良；；高压脉冲 中图分类号：U284.2 文献标识码：A 文章编号：1671-5780(2015)12-0135-01轨道电路是车站信号设备的主要组成部分，利用轨道电路可以反映列车的占有和空闲。

在电气化区段的25周相敏轨道电路，有的区段轨面污染严重、车辆很少走行、钢轨生锈表面氧化，或轮对生锈等原因，造成有车压入轨道区段时二元二位轨道继电器端电压太高，二元二位轨道继电器不能可靠掉下，相当于有车占有轨道区段不能正常反映到控制台上，成为分路不良区段，严重危胁行车安全。

高压脉冲轨道电路，就是利用技术手段，适当提高分路不良区段轨面电压，在列车占用分路不良区段时更好击穿轨面氧化层，使轨道电路分路可靠，从而保证行车安全的重要措施。

1 常用制式说明1.1 电化区段非电码化一送一受区段 送电端设备构成GM ·BDF-100/25高压脉冲发码电源变压器； GM ·HF 高压脉冲发码盒； GM ·RT 调整电阻；BE-M 系列高压脉冲扼流变压器；ZFDF-380高压脉冲防雷单元等器材构成。

受电端设备构成BE-M 系列高压脉冲扼流变压器；四腿电容；GM ·Y 高压脉冲译码器；JCRC24.7K/7.5K 二元差动继电器； JWXC-1700继电器等构成。

1.2 非电化区段非电码化一送一受区段 1.2.1 送电端设备构成GM ·BDF-100/25高压脉冲发码电源变压器； GM ·HF 高压脉冲发码盒； GM ·RT 调整电阻；GM ·BG1系列高压脉冲轨道变压器；ZFDF-380高压脉冲防雷单元等器材构成。
