2.三视图形成原理

基本立体基本体其表面几何形状不同分为：平面立体和曲面立体。

所有表面由平面围成的立体称为平面立体，常见的有棱柱体和棱锥体；表面由曲面或者曲面和平面围成的立体称为曲面立体，常见的有圆柱体、圆锥体、圆球和圆环等。

三视图的形成及投影规律两个形状不同的物体在同一投影面上的投影却会相同。

因此由一个投影不能确定物体的形状解决办法：增加投影面。

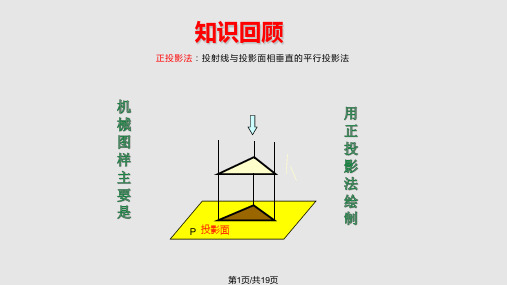

一、三视图的形成空间分析：如图 a 所示，把物体放在三投影面体系中，按正投影法向三个投影面投射，可以分别得到物体的正立投影面投影、水平投影面投影和侧立投影面投影。

在工程图样中这种投影叫做“视图”。

主视图——由前向后投射，在正立投影面（简称正面）上所得到的视图；俯视图——由上向下投射，在水平投影面上所得到的视图；左视图——由左向右投射，在侧立投影面（简称侧面）上所得到的视图。

展开：如图所示。

投影面V 面不动，将H 面和W 面分别绕OX 轴和OY 轴按图示方向旋转90°，使它们展开成与V 面处在同一平面上，如图 b 所示。

在投影图中不画投影面的边框线，形成的三个视图如图 c 所示。

（a）物体的投影 (b)展开图（c）三视图三视图的形成二、三视图的投影规律从三视图形成过程中可以看出，三个视图之间存在一定的位置关系，即以主视图为准，俯视图在主视图的正下方，左视图在主视图的正右方。

由此可以归纳出在画物体三视图时，三个视图之间存在如下投影关系：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。

三、三视图代表的方位在空间，物体有长、宽、高三个方向的尺寸。

如果规定物体沿X 方向上的左右距离称为长，沿Z 方向的上下距离称为高，沿Y 方向的前后距离称为宽，则一个视图能反映物体的两个方向的尺寸。

即：主、俯视图同时反映出物体左右方向上的长度尺寸，长度相等；主、左视图同时反映了物体上下方向上的高度尺寸，高度相等；俯、左视图同时反映了物体前后方向上的宽度尺寸，宽度相等。

立体图视图投影规律和方位对应关系四、三视图的画法举例例：绘制图示物体的三视图。

三视图的形成及其特性
三视图的形成
根据有关标准和规定，用正投影法所绘制出的机件的图形，称为视图。

因此，在三面投影体系中：
正面投影称为主视图，
水平投影称为俯视图，
侧面投影称为左视图，
统称为机件的三视图。

如图所示。

三视图的特性
由上图所示投影面展开后的三视图可以看出：
主视图反映机件的长和高；
俯视图反映机件的长和宽；
由此得出三视图的特性：
主、俯视图长对正；
主、左视图高平齐；
俯、左视图宽相等，前后对应。

这个特性也就是多面正投影的投影规律，不仅适用于机件整体的投影，也适用于机件局部结构的投影。

特别要注意，俯、左视图除了反映宽相等以外，还有前、后位置符合对应关系：俯视图的下方和左视图的右方，表达机件的前方；俯视图的上方和左视图的左方，表示机件的后方。
