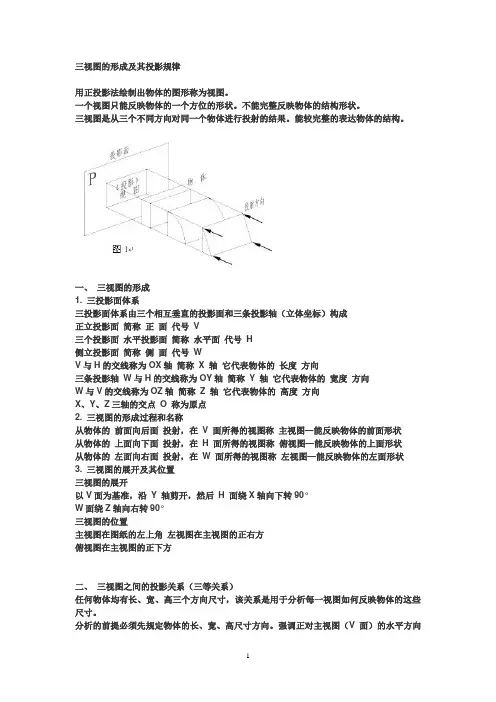

三视图的形成及其投影规律用正投影法绘制出物体的图形称为视图。
一个视图只能反映物体的一个方位的形状。
不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果。
能较完整的表达物体的结构。
一、三视图的形成1. 三投影面体系三投影面体系由三个相互垂直的投影面和三条投影轴(立体坐标)构成正立投影面简称正面代号V三个投影面水平投影面简称水平面代号H侧立投影面简称侧面代号WV与H的交线称为OX轴简称X 轴它代表物体的长度方向三条投影轴W与H的交线称为OY轴简称Y 轴它代表物体的宽度方向W与V的交线称为OZ轴简称Z 轴它代表物体的高度方向X、Y、Z三轴的交点O 称为原点2. 三视图的形成过程和名称从物体的前面向后面投射,在V 面所得的视图称主视图—能反映物体的前面形状从物体的上面向下面投射,在H 面所得的视图称俯视图—能反映物体的上面形状从物体的左面向右面投射,在W 面所得的视图称左视图—能反映物体的左面形状3. 三视图的展开及其位置三视图的展开以V面为基准,沿Y 轴剪开,然后H 面绕X轴向下转90°W面绕Z轴向右转90°三视图的位置主视图在图纸的左上角左视图在主视图的正右方俯视图在主视图的正下方二、三视图之间的投影关系(三等关系)任何物体均有长、宽、高三个方向尺寸,该关系是用于分析每一视图如何反映物体的这些尺寸。
分析的前提必须先规定物体的长、宽、高尺寸方向。
强调正对主视图(V面)的水平方向为物体的长度方向,然而,其宽度和高度方向就自然地确定下来了。
主视图反映物体的长高尺寸;不反映宽尺寸。
(原因:宽方向与主视的投射方向重合)俯视图反映物体的长宽尺寸;不反映高尺寸。
(原因:高方向与俯视的投射方向重合)左视图反映物体的高宽尺寸;不反映长尺寸。
(原因:长方向与左视的投射方向重合)由此可见:1、每一视图只能反映物体两个方向的尺寸。
2、每两个视图反映的相同方向尺寸,具有尺寸等量的内在联系。
基本立体基本体其表面几何形状不同分为:平面立体和曲面立体。
所有表面由平面围成的立体称为平面立体,常见的有棱柱体和棱锥体;表面由曲面或者曲面和平面围成的立体称为曲面立体,常见的有圆柱体、圆锥体、圆球和圆环等。
三视图的形成及投影规律两个形状不同的物体在同一投影面上的投影却会相同。
因此由一个投影不能确定物体的形状解决办法:增加投影面。
一、三视图的形成空间分析:如图 a 所示,把物体放在三投影面体系中,按正投影法向三个投影面投射,可以分别得到物体的正立投影面投影、水平投影面投影和侧立投影面投影。
在工程图样中这种投影叫做“视图”。
主视图——由前向后投射,在正立投影面(简称正面)上所得到的视图;俯视图——由上向下投射,在水平投影面上所得到的视图;左视图——由左向右投射,在侧立投影面(简称侧面)上所得到的视图。
展开:如图所示。
投影面V 面不动,将H 面和W 面分别绕OX 轴和OY 轴按图示方向旋转90°,使它们展开成与V 面处在同一平面上,如图 b 所示。
在投影图中不画投影面的边框线,形成的三个视图如图 c 所示。
(a)物体的投影 (b)展开图(c)三视图三视图的形成二、三视图的投影规律从三视图形成过程中可以看出,三个视图之间存在一定的位置关系,即以主视图为准,俯视图在主视图的正下方,左视图在主视图的正右方。
由此可以归纳出在画物体三视图时,三个视图之间存在如下投影关系:主、俯视图长对正;主、左视图高平齐;俯、左视图宽相等。
三、三视图代表的方位在空间,物体有长、宽、高三个方向的尺寸。
如果规定物体沿X 方向上的左右距离称为长,沿Z 方向的上下距离称为高,沿Y 方向的前后距离称为宽,则一个视图能反映物体的两个方向的尺寸。
即:主、俯视图同时反映出物体左右方向上的长度尺寸,长度相等;主、左视图同时反映了物体上下方向上的高度尺寸,高度相等;俯、左视图同时反映了物体前后方向上的宽度尺寸,宽度相等。
立体图视图投影规律和方位对应关系四、三视图的画法举例例:绘制图示物体的三视图。
三视图的形成及投影规律何培英三投影面体系三视图的形成及投影规律画三视图三投影面体系两个形状不同的物体在同一投影面上的投影却会相同。
因此由一个投影不能确定物体的形状。
三投影面体系两个形状不同的物体在同一投影面上的投影却会相同。
因此由一个投影不能确定物体的形状。
工程上常采用两个或两个以上互相垂直的投影面组成多面投影体系,在每个投影面上用正投影法获得同一物体的几个投影,共同表达同一物体。
三投影面体系三个互相垂直的平面把空间分成八个分角,我国标准规定:技术图样应采用正投影法,并优先采用第一角画法。
三视图的形成及投影规律1.物体三视图的形成 HWVOX ZY主视图——物体在正面投影俯视图——物体在水平面投影左视图——物体在侧面投影从前向后投射从上向下投射从左向右投射在机械制图中,通常把人的视线看作投射线,根据有关标准和规定,用正投影法绘制的物体的投影称为视图。
三视图的形成及投影规律3.三视图的投影规律长对正高平齐主、俯视图——长对正主、左视图——高平齐俯、左视图——宽相等宽宽三视图的形成及投影规律4.三视图对应物体方位 左主、俯视图——左右方位 主、左视图——上下方位 俯、左视图——前后方位上 下右后 前 后 前画三视图在画物体的三视图时,物体上可见部分的轮廓线用粗实线绘制,不可见部分的轮廓线用细虚线绘制,圆的中心线、图形的对称线用细点画线绘制。
画三视图例:绘制图示物体的三视图。
画三视图例:绘制图示物体的三视图。
1.分析物体形状特点,选择主视图。
线、面垂直或平行投影面视图中细虚线尽可能少主视图方向画三视图例:绘制图示物体的三视图。
1.分析物体形状特点,选择主视图。
2.合理布置三个视图根据三视图特点,绘制出各视图的中心线、对称线或大的轮廓线,实现各视图定位。
画三视图例:绘制图示物体的三视图。
1.分析物体形状特点,选择主视图。
2.合理布置三个视图根据三视图特点,绘制出各视图的中心线、对称线或大的轮廓线,实现各视图定位。
三视图形成及投影规律教案设计第一章:三视图概述1.1 三视图的概念定义:三视图是指一个物体在三个不同方向上的投影图,通常包括正视图、俯视图和侧视图。
作用:三视图是工程图学中常用的表达方法,通过三个视图可以全面地了解物体的形状和尺寸。
1.2 三视图的形成物体在平面上投影的原理投影线的方向和作用三个视图的形成过程和关系第二章:正视图的形成与投影规律2.1 正视图的形成定义:正视图是物体在垂直于水平面的方向上的投影图。
形成原理:物体与投影面之间的相对位置和投影线的方向决定了正视图的形状和尺寸。
2.2 投影规律投影线的性质:投影线是垂直于投影面的直线。
投影规律的应用:根据物体的形状和尺寸,通过投影规律可以确定正视图的形状和尺寸。
第三章:俯视图的形成与投影规律3.1 俯视图的形成定义:俯视图是物体在垂直于垂直面的方向上的投影图。
形成原理:物体与投影面之间的相对位置和投影线的方向决定了俯视图的形状和尺寸。
3.2 投影规律投影线的性质:投影线是垂直于投影面的直线。
投影规律的应用:根据物体的形状和尺寸,通过投影规律可以确定俯视图的形状和尺寸。
第四章:侧视图的形成与投影规律4.1 侧视图的形成定义:侧视图是物体在垂直于侧面的方向上的投影图。
形成原理:物体与投影面之间的相对位置和投影线的方向决定了侧视图的形状和尺寸。
4.2 投影规律投影线的性质:投影线是垂直于投影面的直线。
投影规律的应用:根据物体的形状和尺寸,通过投影规律可以确定侧视图的形状和尺寸。
第五章:三视图的识别与绘制5.1 三视图的识别方法:通过观察三个视图的形状和尺寸,综合判断物体的形状和结构。
注意事项:注意三视图之间的对应关系和尺寸的一致性。
5.2 三视图的绘制步骤:先绘制正视图,根据投影规律绘制俯视图和侧视图。
技巧:熟练掌握投影规律和绘图工具的使用,保持图形的规范和清晰。
第六章:三视图的投影变换6.1 投影变换的概念定义:投影变换是指在保持物体形状不变的前提下,通过改变投影面的位置和方向来获得不同视图的方法。
