机械制图--三视图的形成及其投影规律（图）--------------------------------------------------------------------------------该文章讲述了机械制图--三视图的形成及其投影规律（图）.第五讲三视图的形成及其投影规律知识要点（1）中心投影的概念（2）斜投影的概念（3）正投影的概念（4）三视图的形成及其投影规律（5）画三视图的方法和步骤（6）利用AutoCAD绘制三视图教学设计用动画和电子挂图介绍三视图的形成及其投影规律，然后介绍三视图的画法，在介绍三视图的画法时，要紧紧抓住形体分析法，从一开始就要同学养成正确观察方法和正确的画图习惯，千万不能看到一条棱就画一条线，不作形体分析。

在讲形体分析法时，对具体模型可灵活介绍线面分析法的方法，不能局限于教材的顺序，在组合体中才介绍形体分析法和线面分析法。

这样为第四章的相贯线和截交线也打下了基础。

课前准备准备好上课用的模型。

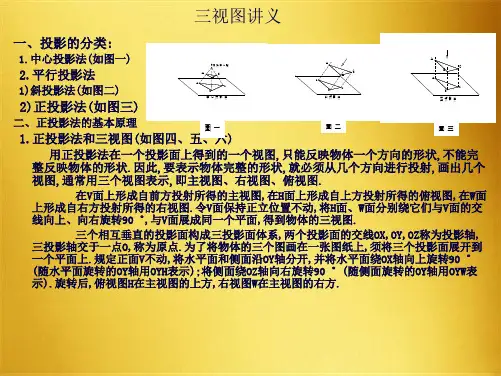

教学内容（1）物体的投影为了得到物体的投影，必须具有投射线、物体和投影面三个条件，其中投射线可自一点发出，也可是一束与投影面成一定角度的平行线，这样就使投影法分为中心投影法和平行投影。

图3-1物体的影子和投影（2）心投影中心投影法的投射线自一点Ｓ发出，物体投影的大小取决于Ｓ到投影面的距离d和物体相对与投影面的距离,当d一定时，物体离光源Ｓ越近，投影越大。

图3-2中心投影法（3）行投影和正投影投射线为平行线时的投影称为平行投影。

若投射线与投影面倾斜，则为斜投影；若投射线与投影面垂直，则为正投影。

正投影的特性如下：1)实形性：当物体上的平面图形（或棱线）与投影面平行时，其投影反映实形（或实长）；2)积聚性：当物体上的平面图形（或棱线）与投影面垂直时，其投影积聚为一条直线（或一个点）；3)类似性：当物体上的平面图形（或棱线）与投影面倾斜时，其投影与原形状类似，即凹凸性、直曲性和边数类似，但平面图形变小了，线段变短了。

第3章机械制图投影基础251．真实性当物体上的平面与投影面平行时，其投影反映平面的实形；当物体上的直线与投影面平行时，其投影反映直线的实长。

如图3-4所示的平面P 和直线AB ，这种投影特性称为真实性。

2．积聚性当物体上的平面与投影面垂直时，其投影积聚成一条直线，平面上任意一个点、直线或一个图形的投影都积聚在该直线上；当物体上的直线与投影面垂直时，其投影积聚成一点，直线上任意一个点的投影均积聚在该点上。

如图3-5所示的平面Q 和直线BC ，这种投影特性称为积聚性。

3．类似性当物体上的平面与投影面倾斜时，其投影为与原平面形状类似的平面图形，但小于原平面的实形；当物体上的直线与投影面倾斜时，其投影仍为直线，但小于原直线的实长，如图3-6所示的平面R 和直线AD，这种投影特性称为类似性。

图3-4正投影的真实性图3-5正投影的积聚性图3-6正投影的类似性真实性、积聚性和类似性是正投影的3个重要特性，在绘图和识图中经常用到，必须牢固掌握。

3.1.3三视图的形成及投影规律如图3-7所示，两个不同形状的形体，它们在一个投影面上的投影完全相同。

这说明形体的一个投影，一般不能确定该形体的空间形状和结构。

因此，常采用该形体的3个或多个投影才能完整而清晰地表达形体的形状。

1．三投影面体系的建立以3个相互垂直相交的平面作为投影面，称为三投影面体系。

3个投影面把空间分为8个分角，把形体放在第一分角中进行投影，称为第一角画法；把形体放在第三分角中进行投影，称为第三角画法。

国家标准规定采用第一角画法。

3个投影面分别为：正立投影面，用V 表示，简称正面；水平投影面，用H 表示，简称水平面；侧立投影面，用W 表示，简称侧面。

3个投影面之间的交线称为投影轴，分别用OX 、OY 、OZ 表示，简称为X 轴、Y 轴、Z 轴。

X 轴代表左右长度方向，Y 轴代表图3-7一个投影不能确定物体的形状。
