作业指导书：绝缘杆作业法接跌落式熔断器上引线

Q/XD 新疆电力公司企业标准Q/XD-X-XXX-201X跌落式熔断器安装标准化作业指导书201X-XX-XX发布201X-XX-XX实施新疆电力公司发布跌落式熔断器安装标准化作业指导书1 范围本标准化作业指导书规定了跌落式熔断器安装标准化作业的工作流程、作业前准备、工作内容、验收等要求。

本标准化作业指导书适用于跌落式熔断器安装标准化作业。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

Q/GDW 743-2012 配电网技改大修技术规范Q/GDW 744-2012 配电网技改大修项目交接验收技术规范Q/GDW 741-2012 配电网技术改造设备选型和配置原则Q/GDW 11257-2014 10KV户外跌落式熔断器选型技术原则和检测技术规范Q/GDW 1519—2014 配电网运行规程Q/GDW742—2012 配电网施工检修工艺规范Q/GDW 11261-2014 配电网检修规程Q/GDW 643-2011 配网设备状态检修试验规程Q/GDW 644-2011 配网设备状态检修导则Q/GDW 645-2011 配网设备状态评价导则国家电网安质〔2014〕265号国家电网公司电力安全工作规程(配电部分）（试行）3 工作前准备3.1 准备工作安排根据工作安排合理开展准备工作，准备工作内容见表1。

表1 准备工作安排3.2 劳动组织及人员要求3.2.1 劳动组织劳动组织明确了工作所需人员类别、人员职责和作业人员数量，见表2。

表2 劳动组织3.2.2 人员要求表3明确了工作人员的精神状态，工作人员的资格包括作业技能、安全资质和特殊工种资质等要求。

表3 人员要求3.3 备品备件与材料根据柱上设备检修（A类）项目，确定所需的备品备件与材料，见表4。

表4 备品备件与材料3.4 工器具与仪器仪表工器具与仪器仪表主要包括专用工具、常用工器具、仪器仪表、电源设施和消防器材等，见表5。

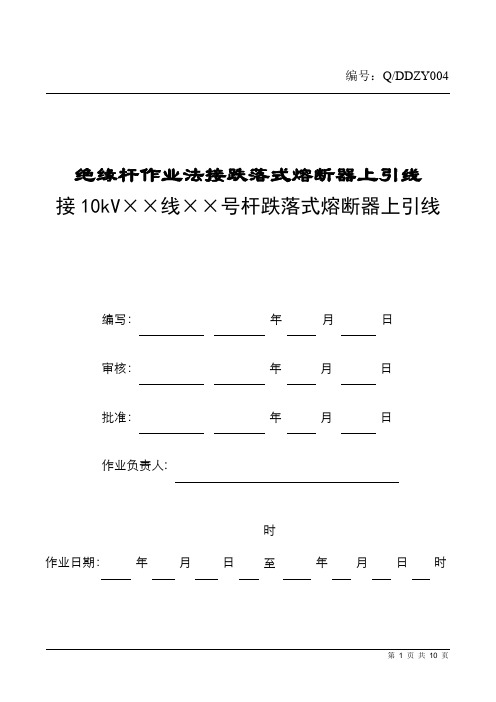

编号：Q/DDZY004绝缘杆作业法接跌落式熔断器上引线接10kV××线××号杆跌落式熔断器上引线编写：年月日审核：年月日批准：年月日作业负责人:作业日期：年月日时至年月日时1.范围本现场标准化作业指导书规定了绝缘杆作业法带电接10kV××线××号杆跌落式熔断器上引线的工作步骤和技术要求。

装置结构为主导线水平排列的架空单回路90°T接的架空分支线路。

装置结构图见附录。

本现场标准化作业指导书适用于绝缘杆作业法带电接10kV××线××号杆跌落式熔断器上引线。

2.规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

2.1.GB/T18857－2008配电线路带电作业技术导则2.2.Q/GDW520－2010国家电网公司10kV架空配电线路带电作业管理规范2.3.国家电网生[2009]190号《关于印发国家电网公司深入开展现场标准化作业工作指导意见的通知》2.4.国家电网安质[2014]265号《国家电网公司电力安全工作规程（配电部分）》3.人员组合本项目需要4人。

3.1.作业人员要求3.2.作业人员分工4.工器具领用绝缘工器具应核对工器具的使用电压等级和试验周期，并应检查外观完好无损。

工器具运输，应存放在工具袋或工具箱内；金属工具和绝缘工器具应分开装运。

4.1.个人安全防护用具4.2.绝缘遮蔽工具4.3.绝缘工具4.4.金属工具4.5.仪器仪表4.6.其它工具4.7.材料5.作业程序5.1.开工准备5.2.作业过程6.工作结束7.验收记录8.现场标准化作业指导书执行情况评估9.附录。

.10kV 线路停电应急更换跌落式熔断器作业指导书（范本）编写：年月日审察：年月日赞同：年月日作业负责人 :作业日期年月日时至年月日时国网天津武清公司1.范围本指导书适用于国网天津武清公司10kV*** 线路停电应急更换跌落式熔断器作业。

2.引用文件DL/TG02 － 1996 《架空绝缘配电线路施工及查收规程》国家电网公司《电力安全工作规程（线路部分）》《工作票、操作票制度推行细则》Q/TGS 1011-2006 10kV及以下架空配电线路及设施运行规程3.修前准备3.1 准备工作安排√序号内容标准责任人备注1工作前勘探施工现场，工作前两天填写电力线路安全措施吻合工作现场实质。

第一种工作票，签发后交工作赞同人。

2动工前一天准备好施工用的工器具及资料。

所备工器具必定有不超试验周期的合格证，资料应充足、齐全、合格。

动工前认真学习作业指导书，宣读工作票，交待工作班成员必定全员参加，认真学习。

工作班成员3停电范围、带电部位、工作任务、安全措施及危对工作任务、工作范围、带电部位、安全措施，确险点。

认无误后履行签字手续。

3.2 工作要求序√内容责任人备注号1作业人员应无阻挡登杆作业的病症，精神状态优异。

作业人员必定熟练掌握本专业作业技术及国家电网公司《电力安全工作规程（线路部分）》知识，经年度国2家电网公司《电力安全工作规程（线路部分）》考试合格，拥有本专业职业资格证书，熟悉本线路的施工环境及连接方式3参加施工作业的人员必定一致着装，个人工具和劳保用品应佩戴齐全。

工器具√序号名称型号单位数量备注110kV 接地线10kV组210kV 验电器10kV 专用只3绝缘手套10kV 专用付4绝缘操作杆10kV 专用套5安全带条6脚扣付7安全帽顶8个人工器具套3.4 作业风险解析及安全控制措施序安全控制措施责任人√作业风险解析号在杆塔上作业时，必定使用有后备绳的安全带，安全带要系在1登杆离地 2 米以上，不使用安全带，简单发生高空坠落。

配电带电作业班培训考试题-8.41. 绝缘手套作业法带电更换耐张绝缘子作业中，因导线距离横担较远，在拔除、安装耐张线夹与耐张绝缘子连接的碗头挂板时，横担侧绝缘子应有严密的绝缘遮蔽措施，横担可以不进行绝缘遮蔽。

[判断题]对错(正确答案)2. 绝缘手套作业法带电更换耐张绝缘子作业中，在横担上拆除、挂接绝缘子串时，作业范围内带电导体应有严密的绝缘遮蔽措施。

[判断题]对(正确答案)错3. 绝缘手套作业法带电更换直线杆绝缘子时，绝缘子遮蔽罩和导线遮蔽罩的设置次序一般是先设导线遮蔽罩，再设绝缘子遮蔽罩。

[判断题]对(正确答案)错4. 绝缘手套作业法带电更换直线绝缘子，在提升导线过程中，必须密切关注作业点两端（）、电杆受力、导线固结、提线装置受力等情况。

[单选题]A.交叉跨越(正确答案)B.绝缘子C.拉线D.杆根5. 绝缘手套作业法带电更换直线绝缘子，在提升导线过程中，必须密切关注作业点两端（）等情况。

A.交叉跨越(正确答案)B.电杆受力(正确答案)C.导线固结(正确答案)D.提线装置受力(正确答案)6. 绝缘手套作业法带电接引线作业中，带电体和接地体进行绝缘遮蔽后，用绝缘杆测量三相引线长度，根据长度做好连接的准备工作。

[判断题]对(正确答案)错7. 绝缘手套作业法带电立、撤杆，为防止电杆或直线横担压迫导线，必要时可预先开（）控制杆根。

[单选题]A.马道(正确答案)B.杆坑C.坑基D.护坡8. 绝缘手套作业法带电立、撤杆作业，新钢丝绳使用前，应以破断拉力的2倍做吊荷试验，时间为15min。

[判断题]对(正确答案)错9. 绝缘手套作业法带负荷更换导线非承力线夹属于（）类作业 [单选题]A.一B.二C.三(正确答案)D.四10. 绝缘手套作业法带负荷更换导线非承力线夹属于二类作业 [判断题]对错(正确答案)11. 绝缘手套作业法带负荷更换导线非承力线夹属于三类作业 [判断题]对(正确答案)错12. 绝缘手套作业法带负荷更换导线非承力线夹需要（）人开展 [单选题]A.一B.二C.三D.四(正确答案)13. 绝缘手套作业法带负荷更换导线非承力线夹需要（）工器具A.绝缘手套(正确答案)B.遮蔽毯(正确答案)C.绝缘安全帽(正确答案)D.线夹(正确答案)14. 绝缘手套作业法带负荷更换导线非承力线夹需要地面电工（）人 [单选题]A.一(正确答案)B.二C.三D.四15. 绝缘手套作业法带负荷更换导线非承力线夹需要斗内电工（）人 [单选题]A.一B.二(正确答案)C.三D.四16. 绝缘手套作业法断、接空载线路引线的过程相当于模拟（）的分、合闸操作。

编号：AQ-JS-01269( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑跌落式熔断器安装作业指导书Operation instruction for drop out fuse installation跌落式熔断器安装作业指导书使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

1适用范围1.1电压等级35kV及以下配网工程。

1.2电气类别配网工程中户外高压跌落式熔断器的安装。

2编写依据表2编写依据序号引用资料名称1GB50173—1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》2DL/T5161.10—2002《电气装置安装工程质量检验及评定规程第10部分：35kV及以下架空电力线路施工质量检验》3Q/CSG11105—2008《南方电网工程施工工艺控制规范》4《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》4安全风险辨析与预控4.1跌落式熔断器安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2按《指南》中与跌落式熔断器安装作业相关联的《电网建设安全施工作业票》（编码：HWDQSB-05-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

绝缘杆作业法快速带电断、接10kV线路引流线摘要：随着经济增长和社会发展，供电可靠性已经成为供电企业的一项重要任务。

而开展带电作业是提高供电可靠性最为有效的措施。

绝缘杆作业法，不受地形限制，同时具备安全性、可靠性、便捷性的优点，是提高带电作业化率的有效手段，近年来被广泛关注。

随着绝缘杆作业法工具不断研发及作业方法改进，该类作业不断增加，作业安全性及效率显得尤为重要。

关键词：绝缘杆；作业法；10kV线路引流线1、作业方法简介（1）绝缘杆作业法快速带电断、接10kV线路引流线是指，作业人员与带电体保持规定的安全距离，戴绝缘手套、绝缘安全帽，采用万向引流器，通过万向引流器装拆工具进行登杆塔作业的方式。

（2）作业中，万向引流器装拆工具为相地之间主绝缘，绝缘防护用具为辅助绝缘。

（3）作业项目包括，绝缘杆作业法带电断、接分支线路引流线；绝缘杆作业法断、接跌落式熔断器引流线。

（4）万向引流器使用范围，导线截面为35mm²-240mm²，主线为绝缘导线需配合地电位导线剥皮器使用。

（5）断引流线的作业前提是使用万向引流器搭接的线路。

2、现场勘察（1）现场勘察的目的是要确定此项带电作业的必要性和可能性，带电作业班组在接受工作任务后，如果对现场作业情况不熟悉，必须进行现场勘察。

其主要内容包括杆塔型式、设备间距、交叉跨越情况、设备缺陷部位及严重情况，导地线规格，所需器材的规格及地形地貌等情况。

并根据以上内容的勘察结果，作出能否带电作业和是否需要带电作业的综合判断。

（2）判断能否采用此方法带电作业的关键点：①断、接引流线线路应为水平排列、三角排列单回或多回线路下台，垂直排列线路有足够的设备间距；②设备不应存在缺陷，或缺陷不足以影响正常带电作业；③导线截面在35mm²-240mm²之间，主线为绝缘导线需配合地电位导线剥皮器使用。

（3）有以下情况之一者，应停用重合闸装置，并不应强送电，不应约时停用或恢复重合闸：①中性点有效接地系统中可能引起单相接地的作业；②中性点非有效接地系统中可能引起相间短路的作业；③工作票签发人或工作负责人认为需要停用重合闸装置的作业，如同杆架设线路也应停用重合闸装置。

10KV跌落式熔断器修作业指导书1.目的检查设备状态，处理缺陷，提高运行可靠性。

2.范围适用于电力10～35KV跌落式熔断器检修。

3.岗位职责4.作业准备双头呆扳手套5.材料准备6.作业流程高空操作人员：负责检查、检修杆上熔断器、引线、金具、底座，试验开合等。

地面辅助人员：负责更换熔丝、检修接地装置等。

6.1 检查和清扫外观6.1.1 绝缘子清洁，无破损、裂纹、放电闪络痕迹。

清扫绝缘子。

严禁使用瓷瓶清洗剂等化学液体清洗复合材料绝缘子。

6.1.2 熔管内应清洁，无杂物或吸潮膨胀堵塞。

清扫灭弧管外观。

6.1.3 熔断器接点转轴光滑灵活，铸件不应有裂纹、砂眼、锈蚀。

用手分合检查熔断器灵活程度，检查铸件。

T 接、分歧处，HRW 型。

6.2 检查和调整引线6.2.1 熔断器上下引线、螺栓连接牢固，无过热、氧化现象。

更换不合格的线夹、接线端子和螺栓。

6.2.2 引线无破损、散股现象，对电杆安全距离符合要求：10KV裸导线对电杆、接地体不小于200mm，引线安装牢靠，恶劣天气下无导致安全距离不足的隐患。

6.3 检查清理灭弧管、更换熔丝6.3.1 熔丝容量符合要求。

高压熔丝容量按变压器铭牌标注一次额定电流的1.5～2倍选择。

6.3.2 安装熔丝时适当拉紧、拧牢；安装后熔丝完好，无断股、弯折或压扁、损伤现象；安装后应剪去多余尾线。

以RW11型更换熔丝为例，流程如下：清理灭弧管内杂物，检查灭弧管和铸件外观穿入熔丝防止遗失释压片拧紧释压帽将尾线拉出灭弧管6.3.3 熔丝更换完成后应操作开合数次，熔断器开合正常。

严禁使用金属线材代替熔丝安装时防止熔丝受力过大导致断裂；防止熔丝在压线垫片下重叠交叉导致断股降低强度。

6.3.4 熔丝更换周期为半年。

6.4 检查底座、调整安装角度6.4.1 跌落式熔断器底座（支架）和各部零件应完整、固定牢固，排列整齐，三相支点在同一平面上。

调整熔断器横担水平，检查各部零件，调整安装支架和底座螺栓。
