一、什么是电磁阀的”通”和“位”?“通”和“位”是气动换向电磁阀的重要概念。
不同的“通”和“位”构成了不同类型的气动换向电磁阀。
通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。
所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气路相连的接口,不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”,你要看这个阀有几种工作状态,就可以说是几位,如有气动元件符号,就更好理解了,在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。
而后面的“几通”,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。
图形符号的含义一般如下:(1)用方框表示阀的工作位置,有几个方框就表示有几“位”;(2)方框内的箭头表示油路处于接通状态,但箭头方向不一定表示液流的实际方向;(3)方框内符号“一”或“一”表示该通路不通;(4)方框外部连接的接口数有几个,就表示几“通”;(5)一般,阀与系统供油路或气连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t(有时用0)表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用I表示(6)换向阀都有两个或两个以上的工作位置,其中一个为常态位,即阀芯未受到纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图示,油路/气路一般连接在换向阀的常态位上。
二、电磁阀的安装须知1.安装前应仔细阅读产品的使用说明书,核查产品是否完全符合使用要求,熟悉安装要点,做好准备工作。
2.核对铭牌所标参数是否为所选用产品的参数,是否与使用说明书相符。
3.接管之前用0.3Mpa的压力对管道充分冲洗,把管道中的金属粉末、残留密封材料、锈垢等完全清除。
4.注意介质的洁净度,如果介质内混有的尘垢等杂质妨碍电磁阀的正常工作,管道中应装过滤器。
电磁阀基础知识一、电磁阀的定义电磁阀是一种利用电磁力作用来控制流体介质通断的自动化元件。
它具有结构简单、使用方便、可靠性高等特点,广泛应用于工业生产中的各个领域。
二、电磁阀的结构1. 电磁铁:由铁芯和线圈组成,线圈接通电源后产生磁场,使铁芯被吸引或推开。
2. 阀门:由阀座和阀芯组成,阀座上有孔洞与管路相连通,当阀芯与阀座配合时,孔洞被封闭。
3. 弹簧:用于使阀芯回位,保证通断可靠。
三、电磁阀的工作原理1. 通电状态:当线圈接通电源时,产生磁场使铁芯被吸引,同时将阀门打开。
介质从进口流入,并顺着孔洞流出。
2. 断电状态:当线圈断开电源时,弹簧将阀芯推回原位,封闭孔洞。
介质停止流动。
四、电磁阀的分类1. 按动作方式分类:分为常闭型和常开型。
常闭型是在通电状态下阀门关闭,断电状态下阀门打开;常开型则相反。
2. 按结构分类:分为直动式和导向式。
直动式电磁阀的阀芯直接与铁芯相连,导向式电磁阀则通过导向机构将铁芯的运动转化为阀芯的运动。
3. 按介质分类:分为气体电磁阀和液体电磁阀。
气体电磁阀主要用于控制空气、氧气等气体介质,液体电磁阀则主要用于控制水、油等液态介质。
五、电磁阀的应用领域1. 工业自动化控制系统中,如机床、冶金、航空等。
2. 生活中的家用洗衣机、空调等家电产品中。
3. 农业灌溉系统中,如喷灌机等。
六、选购时需要注意的问题1. 选购前需明确介质类型和工作压力范围。
2. 根据需要选择合适的通径大小。
3. 注意线圈工作电压和频率是否符合要求。
七、维护保养1. 定期检查电磁阀的工作状态和密封性能。
2. 清洗阀门和阀座,避免堵塞。
3. 定期更换弹簧,保证弹簧的弹性。
八、常见故障及排除方法1. 阀门漏气:检查阀门和阀座是否损坏或松动,需要更换或紧固。
2. 阀门卡住:检查阀芯是否卡死,需要清洗或更换。
3. 线圈损坏:需要更换线圈。

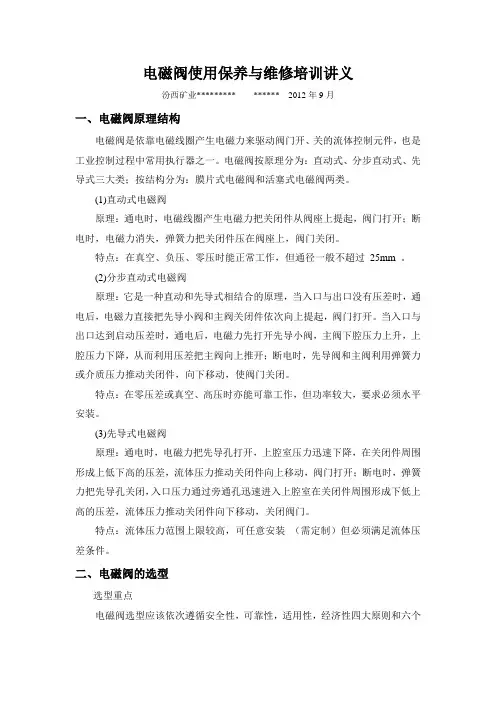

电磁阀使用保养与维修培训讲义汾西矿业********* ****** 2012年9月一、电磁阀原理结构电磁阀是依靠电磁线圈产生电磁力来驱动阀门开、关的流体控制元件,也是工业控制过程中常用执行器之一。
电磁阀按原理分为:直动式、分步直动式、先导式三大类;按结构分为:膜片式电磁阀和活塞式电磁阀两类。
(1)直动式电磁阀原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧力把关闭件压在阀座上,阀门关闭。
特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm 。
(2)分步直动式电磁阀原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先打开先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀和主阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
特点:在零压差或真空、高压时亦能可靠工作,但功率较大,要求必须水平安装。
(3)先导式电磁阀原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速进入上腔室在关闭件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
特点:流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。
二、电磁阀的选型选型重点电磁阀选型应该依次遵循安全性,可靠性,适用性,经济性四大原则和六个现场工况要求(即通径大小、介质种类、压力等级、电源电压、动作方式、特殊功能) 。
选型依据一、根据管道参数选择电磁阀的:通径规格(即DN) 、接口方式(连接方式)1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。
2 、接口方式,一般DN >50 要选择法兰接口,DN=50 则可根据用户需要自由选择螺纹式或者法兰式。
一、产品[电磁阀]的详细资料:产品型号:HVJB25产品名称:电磁阀产品特点:工洲牌HVJB25电磁阀用于气动阀门“开启”或“关闭”的电控操作。
符合NAMUR连接标准,直接安装在气动执行器侧面,无需管子连接。
根据仪表控制系统需要选择单电控或双电控;二位五通电磁阀配双作用式执行器,二位三通电磁阀配单作用式执行器,整机简单、紧凑,体积小、寿命长。
该产品有基本型(IP67)和防爆型,防爆级别ExdIIBT4,其防爆级别适用于工厂的易爆环境场所。
二、型号编制:三、主要技术参数:工作介质:空气(经40微米滤网过滤)耗电量:AC220V:3.9V A,6.0V A,8.5V A;接口:进气口G1/4 排气口G1/4 DC24V:2.5W,4.8W有效截面积(mm)2:35 换向时间(S):0.05润滑:不需要(也可供油) 手动方式:按下换向(按下一旋转可自锁)工作压力(MPa):0.15-0.8 基本型:IP65工作温度(℃):0-50在不冻结条件下使用) 防爆型:ExdIIBT4电压范围:15%四、工洲牌电磁阀外形尺寸:五、工洲牌防爆线圈外形尺寸:一、产品说明:工洲牌先导直动型的电磁阀,其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。
二、结构特点:耐高温:采用金属硬密封,提高了使用温度。
介质流体温度可达425℃耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。
采用杠杆原理保证线圈和阀体彻底隔离三、结构原理:电磁阀电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。
由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。
主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。
断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。
