下载文档原格式
热处理术语和定义热处理：为改善金属的质量在此金属的熔点温度下，对其进行加热和冷却等一系列的操作，如退火，渗碳，淬火，回火，烧蓝等都是热处理。
1.正火: 是指在钢的变态点(AC3,ACM)以上的适当的温度下给钢持续加温后,在静态大气中进行冷却,使钢的性质处于标准状态.2.退火: (1)软化退火,是指在钢的变态点(AC3,ACM)适当的温度下逐渐持续加温后,再进行适当的冷却,一般用于调整结晶组织和软化.(2)矫正退火:给金属持续加温后,在逐渐冷却,通过这种方法可以达到除去内部残存的应力目的.(3)磁性退火(磁性):为提高软磁性材料的磁特性如(电磁开关,马达)等,用适当的温度给材料加热后在用适当的冷却速度将其冷却,用此方法可将材料内的结晶粒变大以至除去应力,称为磁性退火3.渗碳: 目的是给钢的表面渗入碳元素,只给表面增加碳元素所以要用渗碳剂,将温度加到变态点,(A1)以上持续一定时间后,将其冷却,被称为渗碳,根据渗碳剂,的不同渗碳可分为四种.(1)瓦斯渗碳:将渗碳性瓦斯送入被密封的热处理炉里,在此内部对被处理物进行加热渗碳处理,一般用于比较深的渗碳处理(0.1-0.6mm)左右.(2)瓦斯渗碳氮化:渗碳性瓦斯里参加入NH3(氨气)后给钢的表面同时渗入碳元素和氮元素,之后通过热处理可只将钢的表面变硬,以次方法比瓦斯渗碳造成的变形程度小,而且处理后的一般钢的硬度可达到合金钢的程度(HV800)左右.(3)固体渗碳:是以木炭为主,并和加入催化剂的渗碳剂与被处理物一起防入容器里,加热渗碳的方法,可用于渗碳深度0.3以上的处理.(4)液体渗碳:是以氰化物为主,用适当的温度将其加热制造出监浴,将被处理物放入其中进行渗碳的方法一般渗碳深度0.3mm的比较浅的时候用.4.淬火: (1)高频加热:利用高频电流的感应特性将钢的表面一瞬间加热到淬火的温度的方法.(2)火焰加热:利用瓦斯或乙炔火焰将钢的表面或局部温度一瞬间加热到淬火温度的方法.(3)无氧化加热:利用非活性瓦斯或还原性瓦斯以及其它方法,在防止金属氧化的状态下将温度加热到淬火温度的放法.(4)真空加热:将被加工材料放置大气压以下的减压空气中或非活性瓦斯中对其进行处理,利用本方法可加工变形量少的高质量的产品.5.激光加热: 利用激光束照射钢的表面将钢的表面一瞬间加热到淬火温度的方法,利用本方法可加工变形量少的高耐磨性的产品.6.冷却方法: (1)水冷:水是冷却能力最大的冷却剂,但是由于出现的水蒸气膜的影响容易产生烫斑,硬度不足,(2)油冷:一般经过60-80°的温度处理,冷却能力很大但是容易发生淬火变形,为减少变形可使用100-150°热油,(3)气冷:是冷却能力最小的冷却剂,常用电扇等工具来提高冷却速度,(4)瓦斯冷却:和气冷相同方式进行冷却,一般常使用氮气(N2)氩气(Ar)氦气(H e)氢气(H2)等气体；从价格,冷却能力,安全各方面来讲一般氮气最实用.(5)热浴冷却:用保持在适当的温度下的热浴(融化金属,油)等进行冷却,用此热浴将材料快速冷却.过一定时间后在用气冷进行冷却.7.回火:为防止淬火时所造成的内部结构的变态和析出的进展,以得到接近与所需结构和特性的材料,用AC1或A1变态点以下的适当的温度持续加温以后再用适当的冷却速度进行冷却,200°以下的温度被称为低温回火,为提高材料的韧性而使用400-680°的温度的回火被称为高温回火.。
金属学与热处理名词解释汇总热处理：在生产中，通过加热、保温和冷却，使钢发生固态相变，借此改变其内部组织结构，从而达到改善力学性能的目的的操作被称为热处理。
正火：将工件加热至Ac3(Ac是指加热时自由铁素体全部转变为奥氏体的终了温度，一般是从727℃到912℃之间)或Acm(Acm是实际加热中过共析钢完全奥氏体化的临界温度线)以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。
淬火：将钢加热到Ac3或Ac1以上的某一温度，保温一定时间，然后取出进行水冷或油冷获得马氏体的热处理工艺。
等温淬火：将奥氏体化的工件淬入温度稍高于Ms的熔盐中，等温保持足够时间，使过冷奥氏体恒温发生贝氏体转变，待转变结束后取出在空气中冷却的处理方法称为等温淬火。
分级淬火：将奥氏体化的工件淬入温度稍高于或稍低于Ms的熔盐中，待工件内外温度均匀后，从熔盐中取出置于空气中冷却至室温，以获得马氏体组织，这种处理方法称为分级淬火。
单液淬火：将奥氏体化的工件投入一种淬火介质中，直至转变结束。
双液淬火：将奥氏体化的工件先放入一种冷却能力强的冷却介质冷却一定时间，当冷却至稍高于Ms后立即将工件取出并放入另外一种冷却能力缓一些的冷却介质冷却，使之转变为马氏体的热处理工艺。
回火：将淬火钢加热到低于临界点A1某一温度，保温一定时间，然后冷却到室温的一种热处理工艺。
回火索氏体：淬火碳钢500~650℃回火时，得到粗粒状渗碳体和多边形铁素体所构成的复相组织。
回火屈氏体：淬火碳钢350~500℃回火时，得到细粒状渗碳体和针状铁素体所构成的复相组织。
回火马氏体：淬火碳钢在250℃以下回火时，得到的过饱和的α固溶体和弥散分布的碳化物组成的复相组织。
退火：是将钢加热到临界点以上或以下的某一温度，保温一定时间后，随炉冷却的一种热处理工艺。
它是热处理工艺中应用最广、种类最多的一种工艺，不同种类的退火目的也各不相同。
等温退火：将亚共析钢工件加热到A3以上20〜30°C，保温一定时间，然后在Arl以下珠光体转变区间的某一温度进行等温，使之转变为珠光体后出炉空冷的一种热处理工艺。

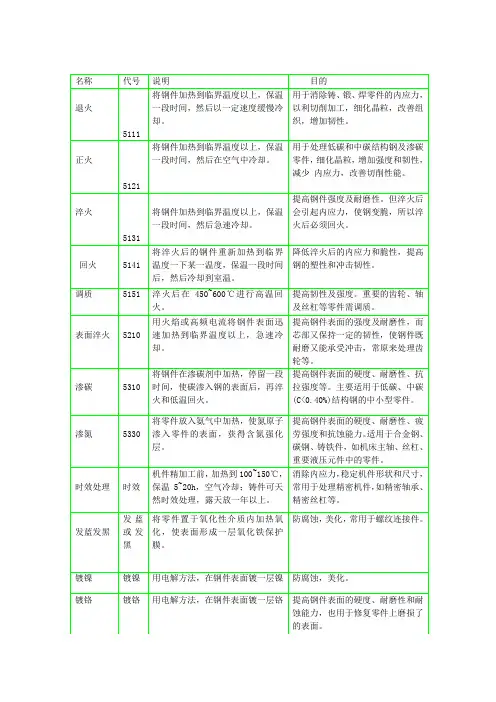

常用的热处理和表面处理常识1．退火:加热到临界温度以上30-50℃，保温一段时间，然后缓慢冷却（在炉子冷却）。
作用：消除热加工零件的内应力，细化晶粒，降低硬度，便于切削加工，消除冷加工零件的加工硬化现象，恢复塑性，以便于继续压力加工。
2．回火：将淬硬的钢件加热到临界温度以下的一定温度，保温一定时间，然后在空气或油中冷却。
作用：消除淬火钢的内应力及脆性，提高钢的塑性和冲击韧性以获得所需的性能。
3．正火：钢件加热到临界温度以上，保温一段时间然后在空气中冷却，冷却速度比退火快。
作用：增强强度与韧性，减少内应力，改善切削性能。
4．淬火：钢件加热到临界温度以上，保温一段时间，再在冷却水．油或盐水中急速冷却。
作用：提高硬度．强度及耐磨性，由于淬火后钢件内应力很大，钢变脆，易变形开裂，应及时回火。
5．调质：淬火后高温回火称为调质（处理）。
作用：提高强度．韧性。
6．表面淬火：用火焰或高频电流将零件表面迅速加热到临界温度以上，急速冷却。
适用：低碳钢或低合金钢。
7．渗碳：在渗碳剂中将加热到900-950℃，停留一定时间，将碳原子渗入钢表面，深度约0.5-2㎜，再淬火后回火。
适用：低碳非淬火钢。
8．渗氮：在500-600℃通入的炉子内加热，向钢的表面渗入氮原子，氮化层为0.025-0.8㎜, 氮化时间需40-50小时。
适用：含铬.铂.铝等合金钢。
9．碳氮共渗：在820-860℃炉内通入碳.氮保温1-2小时，使钢件的表面同时渗入碳.氮原子，可得到0.2-0.5㎜的硬化层。
适用：碳素钢.合金结构钢以及高速钢。
10．时效处理：A.自然时效：铸件在露天中长期存放半年到一年；B.人工时效：铸件加热到200℃左右，保温10-20小时或更长时间。
适用：机床床身等大型铸件。
11．发蓝发黑：将零件放在浓的碱或氧化剂溶液中加热氧化，使表面形成一层氧化铁组成的薄膜。
适用：常用的紧固件等。
常用材料热处理表面处理1. 引言1.1 热处理的概念热处理是指通过对金属材料进行加热和冷却过程，以改变其结构和性能的方法。
热处理是金属材料加工中非常重要的一环，可以显著提高材料的硬度、强度、韧性和耐磨性等性能，同时也可以改善材料的加工性能和使用寿命。
热处理的原理是通过控制材料的组织结构来控制材料的性能，通过调整材料的晶粒大小、分布和相变来实现这一目的。
在实际生产中，热处理通常包括退火、正火、淬火和回火等工艺，每种工艺都有不同的加热温度、保温时间和冷却速度要求，以实现不同的材料性能要求。
热处理过程中需要严格控制各个参数，以确保获得理想的材料性能。
热处理不仅可以提高材料的整体性能，还可以为表面处理提供基础。
表面处理是指通过改变材料表面的化学、物理性质来增强其表面硬度、耐磨性、耐腐蚀性等性能的方法。
热处理和表面处理往往结合应用，共同提升材料的整体性能。
在工程领域中，热处理和表面处理被广泛应用于各种金属制品的生产和加工过程中。
1.2 表面处理的重要性表面处理作为热处理的重要环节之一，在材料加工领域扮演着至关重要的角色。
通过表面处理，可以改善材料的表面性能，增强其耐磨、耐腐蚀、耐疲劳等性能，延长材料的使用寿命。
表面处理还可以提高材料的工艺加工性能，使其更易加工、更具韧性。
表面处理还可以美化材料的外观，提升产品的市场竞争力。
在今天日益激烈的市场竞争中，产品质量和性能要求越来越高，而表面处理正是满足这些要求的关键技术之一。
通过合理选择表面处理方法，可以使产品具有更好的耐用性和功能性，从而提高产品的附加值和市场竞争力。
表面处理不仅是材料加工领域中的一个重要环节，更是现代制造业中不可或缺的一部分。
通过对表面处理的深入研究和应用，可以进一步推动材料加工技术的发展，推动产品质量的提升，推动整个行业的进步和发展。
2. 正文2.1 热处理常用材料热处理常用材料包括钢、铝、铜、镍等金属材料以及塑料、陶瓷等非金属材料。
钢是最常见的热处理材料之一，通过控制加热和冷却过程可以改变钢的组织和性能，使其具有不同的硬度、强度和耐腐蚀性。
热处理名词解释在材料科学与工程领域，热处理是一种常见的工艺，用以改变材料的性能和结构。
热处理通过加热和冷却材料，经过一系列精确控制的温度和时间过程，使材料达到特定的力学、物理和化学性能要求。
热处理的主要目的是改善材料的硬度、强度、韧性、耐磨性、耐腐蚀性、导电性等性能。
通过独特的热处理工艺，可以改变材料的晶体结构、组织相态和晶粒大小，从而实现更好的性能和特性控制。
以下是几个常见的热处理名词解释：1. 固溶处理：固溶处理是指将材料加热到固溶温度，使其形成均匀固溶体，然后经过迅速冷却固定固溶体结构。
这一过程常用于合金材料中，通过固溶处理可以增加材料的硬度、强度和耐磨性等性能。
2. 调质处理：调质处理是指将已经固溶处理的材料加热到特定温度，然后保温一段时间，最后通过适当的冷却速度实现材料的调质。
调质后的材料具有较高的韧性和耐腐蚀性能。
3. 淬火：淬火是指将材料加热到临界温度以上，然后迅速冷却，以快速固定材料的晶体结构。
淬火可使材料获得高硬度和高强度，但可能会降低材料的韧性。
不同的淬火介质和工艺条件会产生不同的效果，如水淬、油淬、盐淬等。
4. 回火：回火是指将已经淬火的材料加热到较低的温度，并通过保温一段时间实现材料的组织和性能调整。
回火可以减轻淬火过程中的残余应力，改善材料的塑性和韧性，并提高抗脆性。
5. 等温处理：等温处理是将材料在一个特定温度下保持一段时间，以达到特定的组织结构和性能要求。
等温处理常用于合金材料，通过控制温度和时间，可形成特定的相变组织，并提高材料的强度和韧性。
总结：热处理是一种通过改变材料的加热和冷却过程，以实现目标性能要求的工艺。
通过各种热处理方法，如固溶处理、调质处理、淬火、回火和等温处理，可以改善材料的力学性能、物理性能和化学性能。
热处理对于提高材料的硬度、强度、韧性、耐腐蚀性和耐磨性等方面有着重要的作用，广泛应用于航空航天、汽车制造、医疗设备等领域。
热处理的参数选择和控制对于最终材料性能的影响至关重要，需要在实际应用中进行准确的测试和优化。
热处理常见的方法及分类
热处理是将金属材料加热到一定温度,以改变其性质和形态的加工方法。
热处理既可以用于制造产品,也可以用于改善材料的性能。
在工业生产中,热处理是一个非常重要的环节,常见的热处理方法包括以下几种:
1. 加热处理:将金属材料加热到适当的温度,以改变其硬度、韧性和强度等性质。
常见的加热处理包括退火、正火、火焰加热和感应加热等。
2. 冷却处理:将金属材料加热到适当的温度后,迅速冷却到室温以下,以改变其硬度、韧性和强度等性质。
常见的冷却处理包括淬火、回火和退火等。
3. 渗碳处理:将金属材料加热到适当的温度,并在其中加入一定的碳元素,以形成渗碳体。
渗碳处理可以用于制造高强度和硬度的零件,如坦克装甲、枪支零件等。
4. 强化处理:将金属材料加热到适当的温度,并在其中加入一定的元素或化合物,以形成高强度、高硬度的材料。
常见的强化处理包括热处理、冷加工和化学强化等。
5. 表面处理:将金属材料表面进行处理,以改善其机械性能和美观度。
常见的表面处理包括电镀、涂层和表面强化等。
除了以上常见的热处理方法,还有一些特殊类型的热处理,如粉末冶金、陶瓷热处理等。
在热处理过程中,还需要注意材料的控制和操作,以确保热处理的效果和质量。
随着技术的发展和需求的增加,热处理技术也在不断更新和改进。

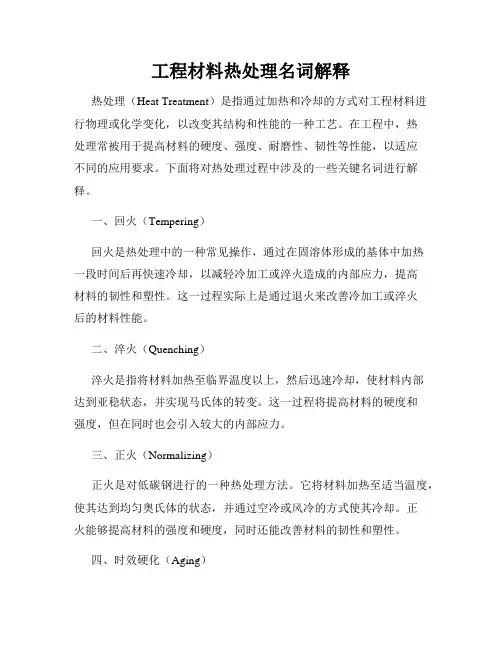

工程材料热处理名词解释热处理（Heat Treatment）是指通过加热和冷却的方式对工程材料进行物理或化学变化，以改变其结构和性能的一种工艺。
在工程中，热处理常被用于提高材料的硬度、强度、耐磨性、韧性等性能，以适应不同的应用要求。
下面将对热处理过程中涉及的一些关键名词进行解释。
一、回火（Tempering）回火是热处理中的一种常见操作，通过在固溶体形成的基体中加热一段时间后再快速冷却，以减轻冷加工或淬火造成的内部应力，提高材料的韧性和塑性。
这一过程实际上是通过退火来改善冷加工或淬火后的材料性能。
二、淬火（Quenching）淬火是指将材料加热至临界温度以上，然后迅速冷却，使材料内部达到亚稳状态，并实现马氏体的转变。
这一过程将提高材料的硬度和强度，但在同时也会引入较大的内部应力。
三、正火（Normalizing）正火是对低碳钢进行的一种热处理方法。
它将材料加热至适当温度，使其达到均匀奥氏体的状态，并通过空冷或风冷的方式使其冷却。
正火能够提高材料的强度和硬度，同时还能改善材料的韧性和塑性。
四、时效硬化（Aging）时效硬化是一种重要的热处理方法，适用于某些合金材料，例如铝合金或镍基合金。
材料会被加热至较高温度保持一段时间，然后在适当条件下冷却。
这一过程能够改变材料的组织结构，提高其强度和硬度。
五、固溶处理（Solution Treatment）固溶处理是针对某些固溶体型合金或不锈钢的一种热处理方法。
通过加热到高温，使溶质原子完全溶解在基体中，然后迅速冷却以固定成分。
这一过程能够消除材料中的析出物和相分离，提高强度和耐蚀性。
六、表面处理（Surface Treatment）表面处理是指对材料表面进行一系列工艺措施的过程，以改善其耐腐蚀性、耐磨性和装饰性。
常见的表面处理方法包括镀层、涂装、氮化和氧化等。
这些方法通过改变材料表面的化学特性和结构，增加其使用寿命和性能。
七、自由冷却（Air Cooling）自由冷却是一种常见的冷却方式，即将加热后的材料在室温下自然散热至环境温度。

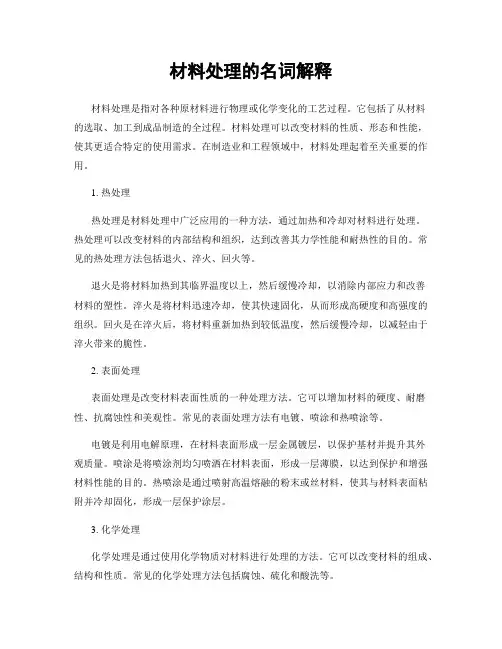

材料处理的名词解释材料处理是指对各种原材料进行物理或化学变化的工艺过程。
它包括了从材料的选取、加工到成品制造的全过程。
材料处理可以改变材料的性质、形态和性能，使其更适合特定的使用需求。
在制造业和工程领域中，材料处理起着至关重要的作用。
1. 热处理热处理是材料处理中广泛应用的一种方法，通过加热和冷却对材料进行处理。
热处理可以改变材料的内部结构和组织，达到改善其力学性能和耐热性的目的。
常见的热处理方法包括退火、淬火、回火等。
退火是将材料加热到其临界温度以上，然后缓慢冷却，以消除内部应力和改善材料的塑性。
淬火是将材料迅速冷却，使其快速固化，从而形成高硬度和高强度的组织。
回火是在淬火后，将材料重新加热到较低温度，然后缓慢冷却，以减轻由于淬火带来的脆性。
2. 表面处理表面处理是改变材料表面性质的一种处理方法。
它可以增加材料的硬度、耐磨性、抗腐蚀性和美观性。
常见的表面处理方法有电镀、喷涂和热喷涂等。
电镀是利用电解原理，在材料表面形成一层金属镀层，以保护基材并提升其外观质量。
喷涂是将喷涂剂均匀喷洒在材料表面，形成一层薄膜，以达到保护和增强材料性能的目的。
热喷涂是通过喷射高温熔融的粉末或丝材料，使其与材料表面粘附并冷却固化，形成一层保护涂层。
3. 化学处理化学处理是通过使用化学物质对材料进行处理的方法。
它可以改变材料的组成、结构和性质。
常见的化学处理方法包括腐蚀、硫化和酸洗等。
腐蚀是利用酸、碱或盐溶液对材料进行处理，以去除杂质、氧化物和气蚀物。
硫化是将材料暴露在硫化氢气氛中，使其与硫化氢发生化学反应，从而改变材料的性能。
酸洗是利用酸溶液对材料表面进行处理，以去除杂质和氧化皮。
4. 机械处理机械处理是通过机械力对材料进行变形和改性的方法。
它可以改变材料的形态和结构，提升其机械性能。
常见的机械处理方法有锻造、轧制和拉伸等。
锻造是通过在高温或室温下，对材料施加压力，将其塑性变形成所需形状的方法。
轧制是将材料通过辊轧机，使其经过多次轧制，从而改变其截面形状和尺寸。
2-03常用表面处理及热处理
1.表面处理和热处理方法
a.通过表面处理提高表面层硬度,或在表面行成耐磨及耐蚀的合金或化合物,不改变原有物质性质,
但用另一表面取代原有表面.
b.以下为三种常见的表面涂覆方法:
1.热喷涂(熔射):将喷涂材料熔融,通过高速气流/火焰流/等离子焰流使其雾化,喷射在基体表面上
形成覆盖层.
. 3.
c.
常用淬火后最高硬度(表二)
备注:括号内数值为淬火后一般可达硬度2.金属表面层热处理及应用(硬度/耐磨)
3.
备注:金属表面处理防腐蚀另有发黑处理.。
常见的热处理和表面处理方法一、常见的热处理方法热处理是通过对金属材料进行加热、保温和冷却等操作，来改变其组织结构和性能的一种工艺方法。
1. 退火退火是将金属材料加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。
就像是让金属材料做个“慢动作的放松操”。
它可以降低材料的硬度，提高塑性，细化晶粒，消除内应力等。
比如在制造一些精密零件时，经过退火处理后的金属材料更容易加工成型。
2. 正火正火和退火有点类似，但正火的冷却速度比退火快一些。
正火就像是给金属材料一个“比较急促的冷静”。
正火可以提高材料的强度和硬度，同时改善切削加工性能。
对于一些中碳钢和中碳合金钢来说，正火是一种常用的预处理工艺。
3. 淬火淬火是将金属材料加热到临界温度以上，保温一定时间后迅速冷却的热处理工艺。
这就好比是让金属材料瞬间“受个刺激”。
淬火能显著提高材料的硬度和耐磨性，但淬火后的材料通常会变得比较脆。
所以淬火后往往还需要进行回火处理。
例如，刀具经过淬火处理后可以变得更加锋利。
4. 回火回火是将淬火后的金属材料加热到低于临界温度的某一温度范围，保温一定时间后冷却的热处理工艺。
它就像是给淬火后的材料“压压惊”。
回火可以降低淬火内应力，提高材料的韧性和塑性，调整硬度等。
根据回火温度的不同，可以分为低温回火、中温回火和高温回火。
二、常见的表面处理方法表面处理主要是为了提高金属材料的表面性能，如耐磨性、耐腐蚀性等。
1. 电镀电镀就是利用电解原理在金属表面镀上一层其他金属或合金的过程。
这就像给金属材料穿上了一层“金属外衣”。
比如在铁制品表面镀上一层铬，可以提高其表面的硬度和耐腐蚀性，使铁制品看起来更加光亮美观。
电镀过程中，要把被镀的金属作为阴极，镀层金属作为阳极，放入含有镀层金属离子的电解液中，通过直流电的作用，使镀层金属离子在被镀金属表面沉积。
2. 化学镀化学镀不需要外接电源，它是利用化学反应在金属表面沉积一层金属或合金的方法。
就像是让金属表面自己“长出”一层东西。
热处理名词解释热处理是通过在材料加热和保温过程中进行控制冷却，以改变材料的组织和性能的一种工艺。
热处理可以通过改变材料的晶粒大小、相组成、组织结构和力学性能来满足具体的工程需求。
以下是几种常见的热处理方法和相关名词的解释。
1. 退火（Annealing）：将材料加热到恒定温度，然后进行恒温保温，最后缓慢冷却到室温。
退火能够去除材料中的应力和杂质，并改善其塑性和韧性。
2. 淬火（Quenching）：将材料加热到临界温度，并迅速冷却，通常是通过浸入冷却介质（如油、水或气体）中实现。
淬火能够使材料快速固化，生成非常硬的组织，提高材料的硬度和强度。
3. 回火（Tempering）：在淬火处理后，将材料再次加热到低于临界温度的温度，并进行恒温保温，然后冷却到室温。
回火可以减轻淬火引起的脆性，并在保持一定硬度的同时提高韧性和韧性。
4. 沉淀硬化（Precipitation hardening）：通过在固溶体中加入适量的溶质元素，并进行适当的热处理，使其发生沉淀析出而提高材料的硬度和强度。
沉淀硬化常用于铝合金和不锈钢等金属材料。
5. 组织（Microstructure）：材料的组织是指其晶粒大小、晶型和相组成等微观结构特征。
通过适当的热处理工艺，可以改变和控制材料的组织，从而达到所需的性能要求。
6. 形变（Deformation）：在热处理过程中，材料可能经历形变，即改变其形状或尺寸。
形变可以通过加热和冷却来实现，例如冷加工和热挤压等工艺。
7. 晶界（Grain boundary）：晶界是相邻晶粒之间的界面区域，是材料中的缺陷，对材料的性能和行为具有重要影响。
晶界可以通过热处理来调控，如晶界固溶和晶界扩散等机制。
总之，热处理是一种重要的材料加工工艺，通过控制材料的加热和冷却过程，改变材料的组织和性能。
不同的热处理方法可以使材料具有不同的硬度、强度、塑性和韧性等性能，以满足不同工程应用的需求。
机械设计基础机械设计中的热处理与表面处理机械设计基础：机械设计中的热处理与表面处理在机械设计领域中，热处理和表面处理被广泛应用于提高金属零件的性能和使用寿命。
本文将探讨机械设计中的热处理和表面处理技术及其应用。
一、热处理技术1.1 固溶处理固溶处理是指将金属零件加热至固溶温度，使固溶体内的各种元素充分溶解，然后快速冷却。
该处理方法可以提高金属的韧性和强度，常用于合金材料的处理。
1.2 淬火处理淬火是指将金属零件加热至临界温度，然后迅速冷却，使组织发生相变。
淬火可以增加金属的硬度和强度，但会降低韧性。
因此，在设计机械零件时需要合理选择淬火工艺和温度，以平衡硬度和韧性的要求。
1.3 回火处理回火是指将已经淬火的金属零件重新加热至一定温度，然后经过适当时间的保温和冷却。
回火处理可以消除淬火时产生的残余应力，并提高金属的韧性。
此外，回火还可以使金属的组织更加稳定，减少变形和开裂的风险。
二、表面处理技术2.1 镀层处理镀层处理是指通过将金属零件放入特定溶液中，利用电化学原理在金属表面镀上一层金属或合金层。
镀层可以改善金属零件的抗腐蚀性能、硬度和装饰效果。
在机械设计中，镀层处理常用于防腐、改善摩擦性能和增加电导率等方面。
2.2 涂层处理涂层处理是指将特定的涂料涂覆在金属零件表面，形成保护层。
涂层可以防止金属零件与外界环境的接触，防止腐蚀和磨损。
随着科学技术的发展，涂层材料和工艺不断改进，涂层处理在机械设计领域的应用越来越广泛。
2.3 气体渗碳处理气体渗碳处理是将金属零件置于含有渗碳气体的高温环境中，使其表面通过渗碳作用形成高碳含量的层。
这种处理方法可以显著提高金属零件的硬度和耐磨性能。
气体渗碳处理因其高效、环保的特点，在汽车制造、航空航天等领域得到广泛应用。
三、热处理与表面处理在机械设计中的应用3.1 提高零件强度和硬度通过热处理和表面处理，可以使金属零件的强度和硬度大幅提高，以满足机械设备对于强度和耐磨性的要求。
表面处理热处理表面处理是工业生产过程中重要的一环。
它是指在材料表面进行化学或物理处理，以改善材料表面的性质，使其达到一定的要求。
表面处理的方法很多，包括热处理、化学处理、电化学处理、机械处理等等。
其中，热处理是一种常见的表面处理方法。
热处理是指对金属材料进行加热处理，在一定的温度下通过变化结构和形态，使材料的物理性质、化学性质、组织结构等发生变化，以达到改善材料性能和使用寿命的目的。
热处理一般分为热处理和淬火两种方式，下面我们分别介绍。
热处理热处理是指将金属材料加热到一定温度下恒温保持一段时间，然后逐渐冷却的加工方法。
热处理可以改进材料的物理性质，提高强度、韧性、硬度、耐磨性、高温应变能力等。
除此之外，热处理还可以消除金属中的内部应力，提高材料的稳定性。
热处理分为多种类型，通常根据实现的目标分类，其中常见的热处理类型包括退火、正火、淬火、回火等。
（1）退火：将材料加热到一定温度，让材料发生晶粒的生长，减少悬孤、空洞等缺陷，提高材料的塑性和韧性。
（2）正火：是将材料加热至高于临界温度，然后冷却至室温。
正火可以使材料硬度、强度等性质得到提高，是加强材料的一种方式。
（3）淬火：把高温的金属件急冷，使其快速冷却。
淬火可以增加材料的硬度，但会减少其韧性。
因此，在淬火后，还需要进行回火处理，以平衡它们的硬度和韧性。
（4）回火：将已经淬火的材料稍微加热，一定时间后冷却。
回火的主要作用是提高材料的韧性和稳定性，以免出现过度硬化和脆性断裂等问题。
淬火淬火是将钢材加热至适当温度，然后快速冷却至室温的加工方式。
淬火可以提高钢材的强度和硬度，但也会使其脆性增加。
因此，淬火后的钢材需要进行回火处理，以增加其韧性和稳定性。
淬火的方式有很多，分为水淬、油淬、空气淬等。
其中，水淬速度最快，效果最好，但是也最容易导致裂纹。
油淬速度比水淬慢，但效果也很不错，同时油淬还有防止表面氧化的作用。
空气淬速度最慢，但是也最安全，可以避免裂纹，但效果比较差。
