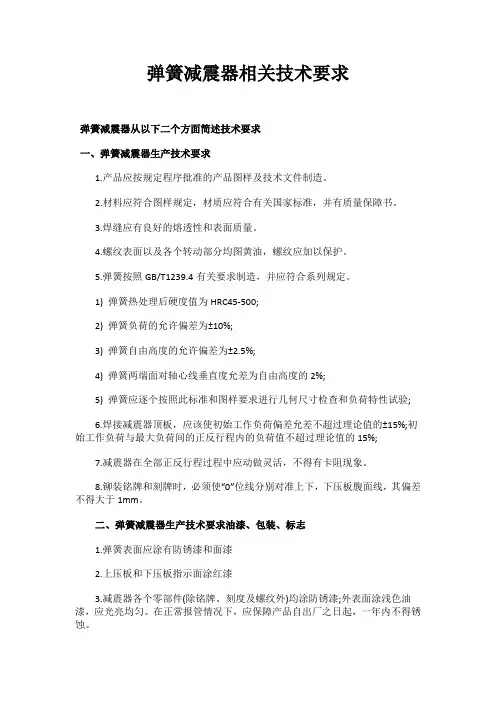

弹簧减震器从以下二个方面简述技术要求

一、弹簧减震器生产技术要求

1.产品应按规定程序批准的产品图样及技术文件制造。

2.材料应符合图样规定,材质应符合有关国家标准,并有质量保障书。

3.焊缝应有良好的熔透性和表面质量。

4.螺纹表面以及各个转动部分均图黄油,螺纹应加以保护。

5.弹簧按照GB/T1239.4有关要求制造,并应符合系列规定。

1) 弹簧热处理后硬度值为HRC45-500;

2) 弹簧负荷的允许偏差为±10%;

3) 弹簧自由高度的允许偏差为±2.5%;

4) 弹簧两端面对轴心线垂直度允差为自由高度的2%;

5) 弹簧应逐个按照此标准和图样要求进行几何尺寸检查和负荷特性试验;

6.焊接减震器顶板,应该使初始工作负荷偏差允差不超过理论值的±15%;初始工作负荷与最大负荷间的正反行程内的负荷值不超过理论值的15%;

7.减震器在全部正反行程过程中应动做灵活,不得有卡阻现象。

8.铆装铭牌和刻牌时,必须使“0”位线分别对准上下,下压板腹面线,其偏差不得大于1mm。

二、弹簧减震器生产技术要求油漆、包装、标志

1.弹簧表面应涂有防锈漆和面漆

2.上压板和下压板指示面涂红漆

3.减震器各个零部件(除铭牌、刻度及螺纹外)均涂防锈漆;外表面涂浅色油漆,应光亮均匀。在正常报管情况下,应保障产品自出厂之日起,一年内不得锈蚀。

4.铭牌内钢印内容应有:减震器型号、初始工作负荷、最大工作负荷、最大安装负荷、安装最大形成、适用温度、管架号、管段?(道)号、出厂编号、出厂日期等。

5.减震器经检验合格,配齐辅件和标准件,附有相应的产品装箱单、合格证、使用说明书,方可包装。

6.产品合格证应包括下列内容

1) 制造厂名

2) 产品名称、型号、出厂编号

3) 制造日期

4) 质量检查部门签字更多资讯请关注中国减振器交易网

弹簧减震器

巩义市华能管道装备制造有限公司https://www.doczj.com/doc/572210373.html, 弹簧减震器是通过减震,弹簧的刚度及弹簧预压缩的初始力,以减少或消除管道由于介质的不规则流称,风力作用,水锤(或汽锤)以及地震等原因引起的周期振动或瞬时冲击,它可提高整个管系的固有振动频率,使之离开因外界干扰引起的管道强迫振动频率,从而避免管道共振现象,并减少管道由于振动产生的附加应力。 弹簧减震规格的选择取决于防止管道振动所需要的防振力大小,如果可以根据管道的质量,刚度以及外界作用于管道的周期性或冲击力,通过管道动力分析计算出所需的防振力的话,则应按照计算的精确值选择减震弹簧的规格并确定弹簧预压的初始力。否则,可根据管道的公称直径选择减震弹簧的规格。 弹簧减震器的选型方法: 1、算出设备运行总重量:即设备与配重静态重量之和乘以安全系数(通常可取1.3)之后的运行重量。 2、根据设备总尺寸选择减振器。一般减震器间距最大不宜超过2米,如设备底座外形为不规则,也应根据设备重量及受力分布情况,布局减震器。如果设备有偏重,减振器应不平均分布。设备运行总重量除以减振器个数,得到每个减振器荷载量。 3、根据算出的荷载量选择合适的减振器型号,以接近弹簧减振器最佳荷载为原则(通常选取弹簧减振器的最佳荷载略大于减振器荷载量,以减少减振器疲劳。) 弹簧减震器减振效率计算: 1、计算设备干扰频率:f=n/60(其中n为设备每分钟转速); 2、计算所选减振器固有频率:f0=(1/2π)*√(g/h).(其中h为弹簧静位移,或称压缩量)。引入z=f/f0; 3、用弹簧减振器为设备减振,在声学上是主动隔振问题,根据隔振原理,力传递率η=√{[1+(z/Qm)2]/[(1-z2)2+(z/Qm)2]}. 其中Qm为品质因数,Qm=wM/R,(w=√(K/M) 为弹簧振子固有圆频率,M为振子质量,R为阻力系数),此处引入阻尼比D=R/2√(KM),可得Qm=1/2D,可得力传递率η=√{[1+4D2z2]/[(1-z2)2+4D2z2]}. 根据隔振原理z=f/f0>√2,而D通常较小,上述传递率公式可近似为η=1/(z2-1) 得到传递率,便可根据隔振率=1-传递率,得到隔振率。 弹簧减震器优点: 1.可以达到较低的固有频率,一般5HZ以下,低阻尼,对于高频振动有较好的隔振效果. 2.可以承受较大的载荷,一颗弹簧减震器的载重可达几十吨! 3.通过适当的防锈处理后,抗腐蚀能力强,性能稳定,使用寿命长.一般可使用20年以上. 弹簧减震器缺点: 1.由于存在自振现像,容易传递低频振动. 2.阻尼太小,临界阻尼比一般只有0.005,因此在与设备频率接近区间会产生共振现象. 弹簧减震器的主要用途: 风机、风柜、空调箱、空气压缩机、空调机组、发电机、冷却水塔等设备的减震隔振,如能附加采用阻尼器设设,则能适用于冲床、压力、锻锤机等冲击型设备的振动隔离。 弹簧减震器由巩义市华能管道装备制造有限公司生产,欢迎您来关注https://www.doczj.com/doc/572210373.html,.
