汽车减震器结构图

悬架系统中由于弹性元件受冲击产生振动，为改善汽车行驶平顺性，悬架中与弹性元件并联安装减振器，为衰减振动，汽车悬架系统中采用减振器多是液力减振器，其工作原理是当车架〔或车身〕和车桥间受振动出现相对运动时，减振器内的活塞上下移动，减振器腔内的油液便反复地从一个腔经过不同的孔隙流入另一个腔内。

此时孔壁与油液间的摩擦和油液分子间的内摩擦对振动形成阻尼力，使汽车振动能量转化为油液热能，再由减振器吸收散发到大气中。

在油液通道截面和等因素不变时，阻尼力随车架与车桥〔或车轮〕之间的相对运动速度增减，并与油液粘度有关。

减振器与弹性元件承当着缓冲击和减振的任务，阻尼力过大，将使悬架弹性变坏，甚至使减振器连接件损坏。

因面要调节弹性元件和减振器这一矛盾。

在压缩行程〔车桥和车架相互靠近〕，减振器阻尼力较小，以便充分发挥弹性元件的弹性作用，缓和冲击。

这时，弹性元件起主要作用。

在悬架伸张行程中〔车桥和车架相互远离〕，减振器阻尼力应大，迅速减振。

当车桥〔或车轮〕与车桥间的相对速度过大时，要求减振器能自动加大液流量，使阻尼力始终保持在一定限度之内，以防止承受过大的冲击载荷。

在汽车悬架系统中广泛采用的是筒式减振器，且在压缩和伸张行程中均能起减振作用叫双向作用式减振器，还有采用新式减振器，它包括充气式减振器和阻力可调式减振器。

活塞杆；2.工作缸筒；3.活塞；4.伸张阀；5.储油缸筒；6.压缩阀；7.补偿阀；8.流通阀；9.导向座；10.防尘罩；11.油封双向作用筒式减振器示意图双向作用筒式减振器工作原理说明。

在压缩行程时，指汽车车轮移近车身，减振器受压缩，此时减振器内活塞3向下移动。

活塞下腔室的容积减少，油压升高，油液流经流通阀8流到活塞上面的腔室〔上腔〕。

上腔被活塞杆1占去了一局部空间，因而上腔增加的容积小于下腔减小的容积，一局部油液于是就推开压缩阀6，流回贮油缸5。

这些阀对油的节约形成悬架受压缩运动的阻尼力。

减振器在伸张行程时，车轮相当于远离车身，减振器受拉伸。

舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架 ( 或车身 ) 与车轴 ( 或车轮 ) 之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车悬架包括弹性元件，减振器和传力装置等三部分，这三部分分别起缓冲，减振和力的传递作用。

从轿车上来讲，弹性元件多指螺旋弹簧，它只承受垂直载荷，缓和及抑制不平路面对车体的冲击，具有占用空间小，质量小，无需润滑的优点，但由于本身没有摩擦而没有减振作用。

减振器指液力减振器，是为了加速衰减车身的振动，它是悬架机构中最精密和复杂的机械件。

传力装置是指车架的上下摆臂等叉形刚架、转向节等元件，用来传递纵向力，侧向力及力矩，并保证车轮相对于车架 ( 或车身 ) 有确定的相对运动规律。

汽车悬架的形式分为非独立悬架和独立悬架两种：非独立悬架的车轮装在一根整体车轴的两端，当一边车轮跳动时，影响另一侧车轮也作相应的跳动，使整个车身振动或倾斜，汽车的平稳性和舒适性较差，但由于构造较简单，承载力大，目前仍有部分轿车的后悬架采用这种型式。

独立悬架的车轴分成两段，每只车轮用螺旋弹簧独立地安装在车架 ( 或车身 ) 下面，当一边车轮发生跳动时，另一边车轮不受波及，汽车的平稳性和舒适性好。

但这种悬架构造较复杂，承载力小。

现代轿车前后悬架大都采用了独立悬架，并已成为一种发展趋势。

独立悬架的结构分有烛式、麦弗逊式、连杆式等多种，其中烛式和麦克弗逊式形状相似，两者都是将螺旋弹簧与减振器组合在一起，但因结构不同又有重大区别。

烛式采用车轮沿主销轴方向移动的悬架形式，形状似烛形而得名。

特点是主销位置和前轮定位角不随车轮的上下跳动而变化，有利于汽车的操纵性和稳定性。

麦克弗逊式是绞结式滑柱与下横臂组成的悬架形式，减振器可兼做转向主销，转向节可以绕着它转动。

减震器原理图减震器是一种用于减少机械振动的装置，通常被应用于汽车、摩托车等车辆的悬挂系统中。

它的原理图是一种简单而重要的工程图纸，通过它我们可以清晰地了解减震器的结构和工作原理。

首先，让我们来看一下减震器的结构。

减震器通常由外壳、活塞、活塞杆、阀门和油封等部件组成。

外壳是减震器的外部保护壳，用于固定在车辆的悬挂系统上。

活塞是减震器内部的一个移动部件，它与活塞杆连接，通过活塞杆与车身相连。

阀门用于控制油液的流动，起到减震作用。

油封则用于密封减震器内部的油液，防止泄漏。

减震器的工作原理是利用油液的阻尼作用来减少车辆行驶中的颠簸和震动。

当车辆通过颠簸路面时，减震器内的活塞会上下运动，油液通过阀门的调节产生阻尼力，从而减少车身的震动。

这样可以提高车辆的稳定性和乘坐舒适性，保护车辆的悬挂系统和其他零部件。

在减震器原理图中，我们可以清晰地看到各个部件之间的连接关系和工作原理。

活塞与活塞杆的连接方式、阀门的位置和作用、油封的密封结构等都可以一目了然。

这对于工程师来说是非常重要的，他们可以根据原理图来设计和改进减震器的结构，以提高其性能和耐久性。

除此之外，减震器原理图还对维修和保养工作具有指导作用。

通过原理图，维修人员可以清晰地了解减震器的内部结构和工作原理，从而更加准确地进行维修和更换零部件。

这有助于提高维修效率，减少故障率，延长减震器的使用寿命。

总的来说，减震器原理图是减震器设计、制造和维修中不可或缺的重要工具。

它通过清晰地展示了减震器的结构和工作原理，为工程师和维修人员提供了重要的参考和指导。

只有深入理解了减震器的原理，才能更好地发挥其作用，保障车辆的安全和乘坐舒适性。

希望通过本文的介绍，您对减震器原理图有了更加清晰的了解，对减震器的重要性和作用有了更加深刻的认识。

期待您在今后的工作和生活中能够更加重视减震器的设计、制造和维护工作，为提高车辆性能和安全保驾护航。

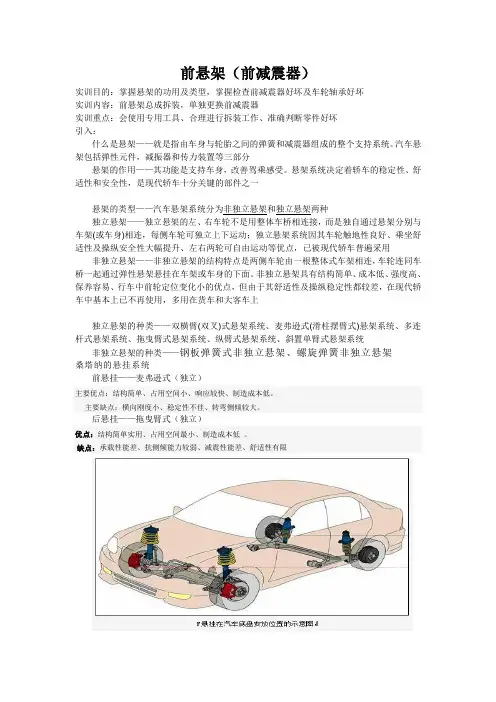

前悬架（前减震器）实训目的：掌握悬架的功用及类型，掌握检查前减震器好坏及车轮轴承好坏实训内容：前悬架总成拆装，单独更换前减震器实训重点：会使用专用工具、合理进行拆装工作、准确判断零件好坏引入：什么是悬架——就是指由车身与轮胎之间的弹簧和减震器组成的整个支持系统。

汽车悬架包括弹性元件，减振器和传力装置等三部分悬架的作用——其功能是支持车身，改善驾乘感受。

悬架系统决定着轿车的稳定性、舒适性和安全性，是现代轿车十分关键的部件之一悬架的类型——汽车悬架系统分为非独立悬架和独立悬架两种独立悬架——独立悬架的左、右车轮不是用整体车桥相连接，而是独自通过悬架分别与车架(或车身)相连，每侧车轮可独立上下运动；独立悬架系统因其车轮触地性良好、乘坐舒适性及操纵安全性大幅提升、左右两轮可自由运动等优点，已被现代轿车普遍采用非独立悬架——非独立悬架的结构特点是两侧车轮由一根整体式车架相连，车轮连同车桥一起通过弹性悬架悬挂在车架或车身的下面。

非独立悬架具有结构简单、成本低、强度高、保养容易、行车中前轮定位变化小的优点，但由于其舒适性及操纵稳定性都较差，在现代轿车中基本上已不再使用，多用在货车和大客车上独立悬架的种类——双横臂(双叉)式悬架系统、麦弗逊式(滑柱摆臂式)悬架系统、多连杆式悬架系统、拖曳臂式悬架系统、纵臂式悬架系统、斜置单臂式悬架系统非独立悬架的种类——钢板弹簧式非独立悬架、螺旋弹簧非独立悬架桑塔纳的悬挂系统前悬挂——麦弗逊式（独立）主要优点：结构简单、占用空间小、响应较快、制造成本低。

主要缺点：横向刚度小、稳定性不佳、转弯侧倾较大。

后悬挂——拖曳臂式（独立）优点：结构简单实用、占用空间最小、制造成本低。

缺点：承载性能差、抗侧倾能力较弱、减震性能差、舒适性有限任务二、捷达前悬架的拆装与检查一、实训目的及要求1、掌握弹性元件、减震器结构、工作原理及拆装步骤与要求。

2、能更换前减震器。

3、能合理选用工具和使用工具。

摘要减振器是汽车悬架系统的一个重要组成部件，特别是磁流变减振器，其良好的阻尼可调性，技术发展与理论研究早已引起了人们的广泛关注.本论文对减振器及其试验进行了分析和概述，根据国家机械工业部标准的要求选取了传感器、试验台，减振器等试验部件和设备。

主要任务是设计一个减振器试验台，试验台结构简单，拆装方便，便于采集信号进行磁流变减振器的阻尼特性试验，文中主要对立柱、横梁、托盘等重要部件进行了多次的改进和分析，同时对横梁及其连接螺栓、圆柱销等重要部件的受力进行了校核。

设计采用力传感器和位移传感器采集信号，通过计算机对信号进行处理得出磁流变减振器的示功特性、速度特性、温度特性等特性曲线。

该减振器试验台同时可进行四分之一悬架试验。

关键词：试验装置；磁流变减振器；阻尼特性；目录1汽车悬架及减振器1．1汽车悬架系统的概述 (1)1．2汽车悬架的分类 (1)1．3减振器的概述 (3)1．3．1被动液阻减振器技术的发展 (5)1．3．2可调阻尼减振器技术的发展 (7)1．4磁流变减振器 (10)1．4．1 磁流变液及其特征 (11)1．4．2磁流变减振器的工作原理 (12)1．4．3磁流变减振器的构造及工作示意图 (14)1．4．4磁流变阻尼器在悬架系统中的应用和发展情况 (16)2．磁流变减振器试验2．1汽车振动系统对减振器特性的要求 (19)2．2磁流变减振器试验内容和意义 (20)2．3磁流变减振器试验方法及试验系统 (23)示功试验 (23)………………………………………2 42.3.3温度特性试验 (25)2.3.4试验系统 (26)3．实验装置的设计3．1振动台等设备的选取 (27)3.1.1减振器 (27)振动台 (27)力传感器 (27)导轨的选用 (30)感器 (30)螺栓及螺钉 (31)3．2立柱的设计 (32)3．3托盘的设计 (33)3．4横梁的设计及校核 (34)3.5圆柱销的设计及校核 (37)3.6整体的装配 (38)结论 (39)致谢 (40)参考文献 (41)1汽车悬架及减振器1．1汽车悬架系统的概述悬架是车架与车桥（或车轮）之间一切传力连接装置的总称。

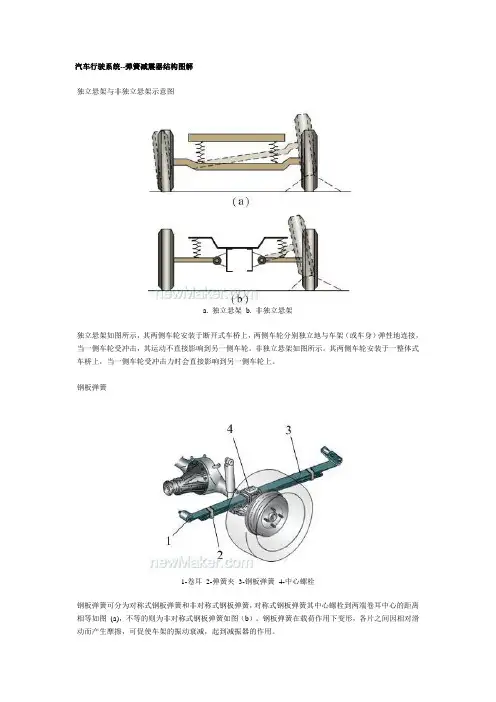

汽车行驶系统--弹簧减震器结构图解独立悬架与非独立悬架示意图a. 独立悬架b. 非独立悬架独立悬架如图所示，其两侧车轮安装于断开式车桥上，两侧车轮分别独立地与车架（或车身）弹性地连接，当一侧车轮受冲击，其运动不直接影响到另一侧车轮。

非独立悬架如图所示。

其两侧车轮安装于一整体式车桥上，当一侧车轮受冲击力时会直接影响到另一侧车轮上。

钢板弹簧1-卷耳2-弹簧夹3-钢板弹簧4-中心螺栓钢板弹簧可分为对称式钢板弹簧和非对称式钢板弹簧，对称式钢板弹簧其中心螺栓到两端卷耳中心的距离相等如图(a)，不等的则为非对称式钢板弹簧如图（b）。

钢板弹簧在载荷作用下变形，各片之间因相对滑动而产生摩擦，可促使车架的振动衰减，起到减振器的作用。

扭杆弹簧扭杆弹簧一般用铬钒合金弹簧钢制成。

一端固定在车架上，另一端上的摆臂2与车轮相连。

当车轮跳动时，摆臂绕扭杆轴线摆动，使扭杆产生扭转弹性变形，从而使车轮与车架的联接成为弹性联接。

空气弹簧空气弹簧主要用橡胶件作为密闭容器，它分为囊式和膜式两种，工作气压为0.5～1Mpa。

这种弹簧随着载荷的增加，容器内压缩空气压力升高，使其弹簧刚度也随之增加，载荷减少，弹簧刚度也随空气压力减少而下降，具有有理想的变刚度弹性特性。

油气弹簧简图油气弹簧以气体（化学性质不太活泼的气体－氮）作为弹性介质，用油液作为传力介质。

简单的油气弹簧（如图4-62(a)所示）不带油气隔膜。

目前，这种弹簧多用于重型汽车，在部分轿车上也有采用的。

1-活塞杆2-工作缸筒3-活塞4-伸张阀5-储油缸筒6-压缩阀7-补偿阀8-流通阀9-导向座-10-防尘罩11-油封横向稳定器的安装横向稳定杆由弹簧钢制成，呈扁平的U形，横向安装在汽车前端或后端（有轿的车在前后都装横向稳定器）。

弹性的稳定杆产生扭转内力矩会阻碍悬架弹簧的变形，减少了车身的横向倾斜和横向角振动。
