下载文档原格式

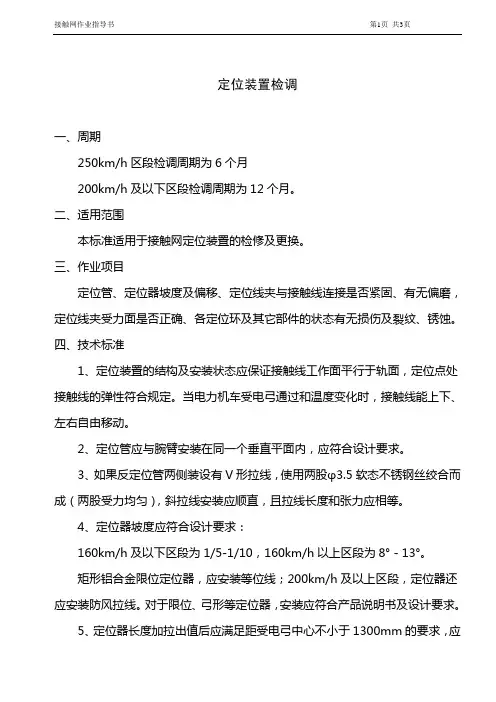

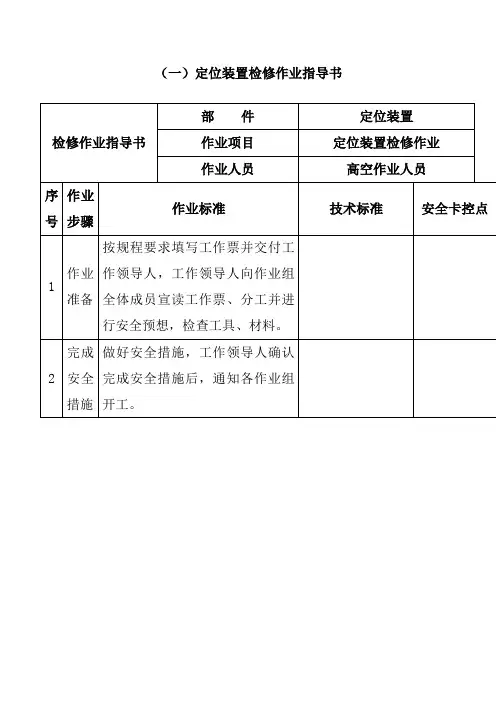

接触网作业指导书第1页共3页定位装置检调一、周期250km/h区段检调周期为6个月200km/h及以下区段检调周期为12个月。
二、适用范围本标准适用于接触网定位装臵的检修及更换。
三、作业项目定位管、定位器坡度及偏移、定位线夹与接触线连接是否紧固、有无偏磨，定位线夹受力面是否正确、各定位环及其它部件的状态有无损伤及裂纹、锈蚀。
四、技术标准1、定位装臵的结构及安装状态应保证接触线工作面平行于轨面，定位点处接触线的弹性符合规定。
当电力机车受电弓通过和温度变化时，接触线能上下、左右自由移动。
2、定位管应与腕臂安装在同一个垂直平面内，应符合设计要求。
3、如果反定位管两侧装设有V形拉线，使用两股φ3.5软态不锈钢丝绞合而成（两股受力均匀），斜拉线安装应顺直，且拉线长度和张力应相等。
4、定位器坡度应符合设计要求：160km/h及以下区段为1/5-1/10，160km/h以上区段为8°－13°。
矩形铝合金限位定位器，应安装等位线；200km/h及以上区段，定位器还应安装防风拉线。
对于限位、弓形等定位器，安装应符合产品说明书及设计要求。
5、定位器长度加拉出值后应满足距受电弓中心不小于1300mm的要求，应据接触网作业指导书第2页共3页此原则选择合适定位器。
6、定位器在平均温度时应垂直于线路中心线，温度变化时沿接触线纵向偏移与接触线在该点的伸缩量一致，符合安装曲线要求。
所有定位器均应保证接触线在极限温度范围内自由伸缩而不卡滞。
7、锚支卡子、支持器和定位线夹要安装牢固，定位线夹及支持器受力面应安装正确，支持器处定位管伸出的长度为50—150mm。
8、定位线夹处导线不得有硬弯，定位装臵各部螺栓按紧固力矩紧固，并做好标记（能明确显示螺栓、螺帽相对位臵的变化）。
9、定位管采用Φ60或Φ48壁厚不小于4mm的无缝渡锌钢管，正定位时安装定位管支撑，反定位安装定位管斜接线或定位管支撑，各管口封堵良好。
10、定位环应沿线路方向垂直安装。
高速铁路牵引变电所检修标准化作业指导书第一部分 适用范围1.本作业指导书适用于管内高速铁路牵引变电所、开闭所、AT所、开关站、分区所检修标准化作业。
2. 本作业指导书中值班员适用于有人值班变电所值班员、无人值班变电所值守员，助理值班员适用于有人值班变电所助理值班员、无人值班变电所备守员。
第二部分 工作内容1.检修计划2.检修工作准备3.办理开工作业命令4.按检修工艺标准组织检修5.办理收工作业命令第三部分 工作标准一、检修计划1.供电段每年11月底前编制次年的年度检修计划，报路局主管部门审批后下达给车间。
2.供电段每月月底前向车间下达次月的月度检修计划。
3.检修车间根据段下达的月度生产计划组织进行任务分劈，并与相应供电车间对接检修日计划，并明确检修项目责任工区或工作领导人。
对于重大检修项目（如周期检测）或更新改造工程，必须由车间管理或专业技术人员担任工作领导人。
4、检修工区工长接受检修任务日计划后，组织工区人员熟悉生产计划和工作内容，落实各检修项目工作领导人。
5.工作领导人根据批准的作业计划向变配电工区提报检修日计划和检修配合需求。
6.变配电工长安排值班员按规定向供电段综合调度提报检修作业计划，安排做好检修配合准备。
7.供电段综合调度台按规定向局高铁供电调度提报检修作业计划。
8.对于牵引变电所需立即处理缺陷或故障引起的供电臂停电，按照故障处理程序办理，由供电段综合调度台直接向局高铁供电调度办理停送电作业手续。
不需要在相关车站进行登、销记。
9.高铁变电所停电作业应先由供电段综合台审查工作票，审核无误后由作业组按相关安全规程向局供电调度申请停电。
二、检修工作准备（一）修前调查1.按照检修项目要求，通过查阅设备运行质量分析报告、设备秋季鉴定报告、上一次检修报告、设备缺陷记录等，充分开展修前调查。
2.必要时，应到检修现场进行修前调查。
（二）人员准备1.合理安排检修人员，确认安全等级、技术力量、作业人数满足安全工作需求。
铁路维修作业指导书
1. 引言
本指导书旨在为铁路维修作业提供指导和参考，确保维修作业
安全、高效地进行。
指导书包括维修作业前的准备工作、作业流程、注意事项等内容。
2. 准备工作
在进行铁路维修作业前，需要进行以下准备工作：
- 确定维修作业范围和目标
- 获取必要的维修工具和材料
- 提前通知相关部门和人员，确保作业的协调进行
- 分配作业人员并进行培训，确保他们具备必要的技能和知识
3. 作业流程
维修作业的基本流程如下：
1. 安全检查：在开始维修作业之前，进行必要的安全检查，确
保操作人员和作业环境的安全。
2. 准备材料：根据维修作业的需要，准备必要的材料和工具。
3. 拆卸和更换：根据维修计划，对需要维修的部件进行拆卸和
更换。
4. 检修和测试：在更换完成后，对维修完成的部件进行检修和
测试，确保其正常运行。
5. 清理和整理：作业结束后，对作业现场进行清理和整理，保
持整洁。
4. 注意事项
在铁路维修作业过程中，需要注意以下事项：
- 操作人员必须具备相关的技能和知识，遵守操作规程和安全
操作要求。
- 严格遵守安全操作规定，确保人员和作业环境的安全。
- 在作业过程中，及时发现和解决问题，确保作业的顺利进行。
- 维修作业结束后，进行作业记录和总结，为今后的维修作业
提供参考。
5. 结论
本指导书通过明确的准备工作、作业流程和注意事项，为铁路
维修作业提供了指导和参考。
在进行维修作业时，务必遵循本指导
书的要求，确保作业的安全和高效进行。
目录检修作业指导书 (2)一、支撑定位装置检修作业指导书 (2)二、线岔检查作业指导书 (7)（1）无交叉线岔检查作业指导书 (7)（2）交叉线岔检查作业指导书 (13)三、分相检修作业指导书 (18)（1）七跨三断口分相检修作业指导书 (18)（2）元件式分相检修作业指导书 (22)四、补偿装置检查作业指导书 (23)五、避雷器检查作业指导书 (28)六、电连接线检查整治作业指导书 (32)七、分段（分相）绝缘器检修作业指导书 (35)八、附加悬挂检修作业指导书 (43)九、隔离开关设备检修作业指导书 (46)十、接地装置检查作业指导书 (54)十一、接触悬挂作业指导书 (57)十二、空气绝缘距离作业指导书 (61)检修作业指导书一、支撑定位装置检修作业指导书1 范围本作业指导书规定了支撑装置巡检作业程序、项目、内容及技术要求。
本作业指导书适用于接触网定位支撑装置巡检作业。
2 引用规范性文件2.1 《接触网运行检修实施细则》（铁运[2007]69号）2.2 《接触网安全作业规程》3 作业目的3.1 对接触网支撑装置各零部件进行检修，以保证这些部件在运用中保持良好的状态；明确各检修部位及工序的作业步骤，以实现作业过程有效可控；4 作业程序（流程图）4.1 作业流程：作业车到达支柱定位点处—质检员向支柱侧旋转作业平台到合适位置—开始作业5 作业内容与要求：5.1 作业准备：5.1.1 人员准备：注：其它作业人员（如地线）在此不一一列出。
5.1.2 材料准备2 定位环个 23 承力索座个 2 单槽、双槽各一个4 开口销个105 螺母各种型号套各56 电力复合脂盒 17 定位器组 1说明：开口销、各种垫片、螺母可根据需要配带，其他可放置在作业车上材料箱，如有需要再上作业平台。
5.1.3 工具准备序号名称规格或型号单位数量备注1 作业车（或车梯）台 12 力矩扳手0-200N.m 个 2 配8、12、16、20套筒子各2个放置在作业车上3 力矩扳手0-100N.m 个 2 含套筒头4 大绳φ18mm 条 1 放置在作业车上5 锉刀把 1 放置在作业车上6 扭面器套 2 放置在作业车上7 五轮直弯器台 1 放置在作业车上8 梅花板手8-20mm 套 2 放置在作业平台上9 链式手扳葫芦 1.5t 台 1 放置在作业车上10 水平尺600mm 把 1 放置在作业平台上11 安全带条 1 现场作业人员每人1条12 短接线套 1 放置在作业平台上13 弹簧秤20KG 套 1 放置在作业平台上5.2 设备分A、B、C、D、E区进行检查，如下图：5.2.1 A区主要负责上下部腕臂底座、回流线等部位的检修，注意检查各部螺栓紧固情况，上下部底座及抱箍有没有滑移、变形等现象，回流线肩架是否完好，回流线鞍子处是否有损伤等。
、线路部分1・班组一日作业指导书1.H的与要求冃的：规范班组作业程序，叨确岗位职责，确保安全生产。
要求：作业人员经考试合格，掌握高铁作业基本操作规程，熟练操作。
2.适用范围本作业指导书适川于高铁作业各班组犬窗点内作业。
3.班前准备3.1工（班）长根据日生产作业计划，合理分工，填写《京广高铁进出网作业人员及工机具数量确认表》；结合作业项口、人员、环境等综合因素，提出作业安全预想。
3. 2作业当日20时前使用专用GSM-R手机向进出网作业门（疏散通道）所屈警务区提报进出作业门的时间、地点、作业人数等。
3.3工（班）长根据当日天窗维修作业从工区出发时间，提前60分钟列队点名，布置当日生产任务，填写《高铁作业派工单》，明确当FI 各组作业负责人，各纽的作业项目、地点、数量、标准、人员分工、防护办法、交通工具等，公布各组工（机）具、材料清单。
3.4工（班）长结合作业地点、作业内容、使用工（机）具等悄况进行有针对性的安全教育，特别要加强汽年交通安全、进出网物站遗落、路用轨道列车防护、人身触电安全等关键环节的安全教育。
3. 5各组领取所需工（机）具、材料，按照分工检查作业工（机）具及照明设备使用性能，确认状态良好，并与材料管理员一起清点、确认、出库登记。
3. 6盂电务等其他单位配合作业时，提前做好沟通确认工作。
3. 7去往作业地点的途屮，严格遵守交通规则。
3.8作业人员至少在天窗点开始前30分钟到达作业门（疏散通道）。
3.9驻站联络员必须提询60分钟到达车站运转宗办理登记手续。
4.进网前准备4.1到达作业门（疏散通道）后，山安全监督员负责清点进网人员、工（机）具、材料及其他物品，填写《施工维修作业防护登记簿》和《京广高铁进出网作业人员及工机具数量确认表》，作业负责人对是否清点进行签字确认。
4.2工务天窗命令下达、车站值班员签认后，驻站联络员通知现场作业负责人，并确认作业区段本、邻线是否有路用轨道车辆。
4.3作业负责人接到工务天窗命令后，及吋与公安护路队员确认命令号、进网人数，在双方签字并取得《石武客运专线防护设施作业门进出登记表》后方可进网。
编号：版本号：高速铁路支柱检修作业指导书编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）高速铁路支柱检修作业指导书1 适用范围1.1 本作业指导书适用于高速铁路接触网支柱的全面检查保养。
1.2 检查保养周期：36个月。
2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运[2015]362号）2.3《铁路技术管理规程》（铁总科技[2014]172号）2.4《上海铁路局供电处关于公布供电系统班组专业管理台账样张的通知》（供安设函〔2016〕47号）2.5 设计文件和安装图3 检查保养项目3.1外观检查3.2参数测量3.3检调与更换4 重点安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1 作业前必须确认好停电范围及停电设备，防止误攀、误碰带电设备。
4.2在接触网并行区段作业时，执行V形天窗作业相关安全措施。
4.3在分相中性区段进行支柱检修作业时，除在作业区段两端工作支接挂地线外，还应在中心区工作支上加挂一组地线，并对两断口加装短接封线。
4.4使用手板葫芦、紧线器作业时，要有防止滑脱的安全措施。
4.5支柱限界应符合设计要求，避免因限界过小造成行车、故障事故。
5 作业流程图1 高速铁路接触网支柱检修作业流程图6 工具材料和人员表1 人员要求注：其他作业人员未一一列出。
表2 携带工具表3 材料准备7 作业内容及标准7.1 外观检查7.1.1支柱本体、型号检查（1）支柱本体应无弯曲、扭转、变形等现象；表面镀锌层应完好均匀光洁无损，无腐蚀现象，焊接处不应有裂纹、开焊等；表面防腐层剥落面积不得超过5%。
普速铁路接触网定位及支撑装置检修作业指导书一、准备工作1.人员车梯作业不少于12人、作业车作业不少于8人（不含司机）。
2.工具序号 工具名称 型号 单位 数量 备注1 接触网作业车 台 12 大绳滑轮组 1:03 套 13 单大绳 20m 根 14 工具包 个 15 钢卷尺 把 16 水平尺 600mm 把 17 力矩扳手 套 28 断线钳 600 把 19 扭面器 85-120 把 210 铁榔头 把 111 木手锤（橡胶锤） 把 112 测量工具 测量仪或测杆套 113 安全工具14 防护工具3.材料序号 材料名称 型号 单位 数量 备注1 定位线夹 个 装配形式确定2 锚支定位卡子 个 装配形式确定3 支持器 个 装配形式确定4 吊弦线夹 套 15 吊弦 套 16 定位环 套 27 定位管卡子 套 18 开口销 个 适量 各种型号9 弹簧销 个 适量 各种型号10 销钉 个 适量 各种型号11 垫圈 个 若干 各种型号12 螺栓 套 若干 各种型号13 绑扎线 φ1.6 米 若干14 不锈钢铁线 φ3.5 米 若干15 钙基脂润滑油 袋 14. 资料：接触网平面布置图、安装图二、检修技术标准1.腕臂在平均温度时应垂直于线路中心线，温度变化时腕臂偏移应符合腕臂偏移安装曲线要求。
腕臂无弯曲，承力索悬挂点（或支撑点）距轨面的高度符合设计要求，允许误差±20mm。
悬挂点距线路中心的水平距离符合规定。
2.平腕臂(压管)端部露头200mm，直线及曲线上腕臂安装完毕后，不得抬头，平腕臂(压管)低头斜率不大于30‰。
3.水平拉杆技术状态应符合下列要求：(1)水平拉杆安装位置要满足承力索的悬挂需要，必须处于受拉状态。
(2)拉杆应呈水平状态，允许悬挂点侧仰高不超过100mm；4.腕臂带电部分不得侵入电气包络线。
双线电气化区段，上、下行接触网带电体间距离，正常情况下不应小于2000mm，困难时不应小于1600mm。
《动车组技术》复习题一、填空题（每空1分）1.高速动车组的列车动力配置方式可分为动力集中和动力分散。
2.高速铁路轨道结构的主要类型有有砟轨道和无砟轨道。
3.空气阻力与列车运行速度的平方值成正比。
4.动车组动力配置方式有两种：一种是动力分散，另一种是动力集中。
5.高速动车组车辆可以分为动力车和非动力车。
6.车内环境有车内温度，车内空气湿度，车内空气清洁度、车内空气流速、噪声等要求。
7.高速转向架主要由构架，轮对，弹簧悬挂装置，牵引装置，轴箱定位装置回转阻尼装置和抗侧滚装置等组成。
8.动车组轮对踏面是磨耗形车轮踏面9.既有机车或回转车与动车组通过过渡车钩连接。
过渡车钩最高使用速度：120 km/h 。
10.馈电线又称供电线其作用是将牵引变电所的电能传递到接触网。
11.摆式列车的车体可以随运行时所通过的线路曲线半径和列车速度的变化做相应的侧向摆动使作用在车体的离心力与其重力的分力达到平衡状态。
12.为了保持车体距轨面高度不变，在车体与转向架之间装有高度调整阀，通过调节空气弹簧的压缩空气，使车辆地版面不受车内乘客多少和分布不均的影响。
13.空气弹簧悬挂系统主要由空气弹簧、附加空气室、高度控制阀、差压阀及滤尘器等组成。
14.动车组车体分为带司机室车体和不带司机室车体两种。
15.CRH2动车组列车控制与故障诊断系统的组成主要有：列车超速防护系统、列车自动驾驶系统、列车自动指挥系统组成，简称3A系统。
16.动车组转向架分动力转向架和非动力转向架。
动力转向架的车轴可以是全动轴，也可以是部分动轴。
17.高速铁路按列车的转向架形式可分为铰接式和___独立式___。
18.动车组常采用电气制动与空气制动的复合制动。
19.动车组车体承载结构的底架、侧墙、车顶、端墙以及设备舱组成一个整体。
20.高压设备主要包括受电弓，高压断路器、避雷器、网压检测装置、高压电缆、车顶绝缘子、接地装置和高压隔离开关。
21.制动系统由制动控制、动力制动、空气制动、电子防滑器和基础制动装置等组成。
