定向井,丛式井,水平井名词解释

第一章定向井（水平井）钻井技术概述第一节定向井、水平井的基本概念1．定向井丛式井发展简史定向井钻井被（英）T ．A．英格利期定义为：“使井筒按特定方向偏斜，钻遇地下预定目标的一门科学和艺术。

”我国学者则定义为，定向井是按照预先设计的井斜角、方位角和井眼轴线形状进行钻进的井。

定向井相对与直井而言它具有井斜方位角度而直井是井斜角为零的井，虽然实际所钻的直井它都有一定斜度但它仍然是直井。

定向井首先是从美国发展起来的，在十九世纪后期，美国的旋转钻井代替了顿钻钻井。

当时没有考虑控制井身轨迹的问题，认为钻出来的井必定是铅垂的，但通过后来的井筒测试发现，那些垂直井远非是垂直的。

并由于井斜原因造成了侵犯别人租界而造成被起诉的案例。

最早采用定向井钻井技术是在井下落物无法处理后的侧钻。

早在1895年美国就使用了特殊的工具和技术达到了这一目的。

有记录定向井实例是美国在二十世纪三十年代初在加利福尼亚享廷滩油田钻成的。

第一口救援井是1934年在东德克萨斯康罗油田钻成的。

救援井是指定向井与失控井具有一定距离，在设计和实际钻进让救援井和失控井井眼相交，然后自救援井内注入重泥浆压死失控井。

目前最深的定向井由BP勘探公司钻成，井深达10，654米；水平位移最大的定向井是BP勘探公司于己于1997年在英国北海的Rytch Farm 油田钻成的M11井，水平位移高达1，0114米。

垂深水平位移比最高的是Statoil 公司钻成的的33/9—C2达到了1:3.14；丛式井口数最多，海上平台：96口；人工岛：170口；我国定向井钻井技术发展情况我国定向井钻井技术的发展可以分为三个阶段，50—60年代开始起步，首先在玉门和四川油田钻成定向井及水平井:玉门油田的C2—15井和磨三井，其中磨三井总井深1685米，垂直井深表遗憾350米，水平位移444.2米，最大井斜92°，水平段长160米；70年代扩大实验，推广定向井钻井技术；80年代通过进行集团化联合技术攻关，使得我国从定向井软件到定向井硬件都有了一个大的发展。

常用术语解说1、井：以勘探开发石油和天然气为目的的，在地层中钻出的拥有必定深度的圆柱形孔眼。

2、井口：井的张口端。

3、井底：井的底端。

4、裸眼：未下套管部分的井段。

5、井深：从转盘补心面至井底的深度。

6、井壁：井眼的圆柱形表面。

7、环空：井中下有管柱时，井壁与管柱或管柱与管柱之间的圆环形截面的柱状空间。

8、井眼轴线：井眼的中心线。

9、井身结构：指的是钻头钻深、相应井段的钻头直径、下入的套管层数、直径及深度、各层套管外的水泥返高以及人工井底等。

10、人工井底：设计的最下部油层下的阻流环或水泥塞面。

(注：该定义不全面，人工井底是可变的)11、井的类型：按必定依照区分的井的总类。

按钻井的目的可分为探井和开发井等；按完钻后的井深可分为浅井(<1200m) 、中深井 (1200 ～3000m) 、深井 (3000 ～5000m) 和超深井 (>5000m) ；按井眼轴线形状可分为直井和定向井。

12、探井：指以认识地层的时代、岩性、厚度、生储盖的组合和地区地质结构，地质剖面局部结构为目的，或在确立的有益圈闭上和已发现油气的圈闭上，以发现油气藏、进一步探明含油气界限和储量以及认识油气层结构为目的所钻的各样井，包含地层探井、预探井、详探井和地质浅井。

13、开发井：指为开发油气田所钻的各样采油采气井、灌水注气井，或在已开发油气田内，为保持必定的产量并研究开发过程中地下状况的变化所钻的调整井、增补井、扩边井、检查资料井等。

14、直井：井眼轴线大概沿铅垂方向，其井斜角、井底水平位移和全角变化率均在限制范围内的井。

15、定向井：沿着早先设计的井眼轨道，按既定的方向偏离井口垂线一定距离，钻达目标的井。

16、丛式井：在一个井场上或一个钻井平台上，有计划地钻出两口或两口以上的定向井 (可含一口直井 )。

17、营救井：为急救某一口井喷、着火的井而设计、施工的定向井。

18、多底井：一个井口下边有两个或两个以上井底的定向井。

定向井,丛式井,水平井名词解释Last updated on the afternoon of January 3, 2021定向井，丛式井，水平井名词解释?1，定向井沿着预先设计的井眼轨道，按既定的方向偏离井口垂线一定的距离，钻达目标的井。

2，丛式井在一个井场或一个钻井平台上，有计划地钻出两口或两口以上的定向井，可含一口直井。

3，救援井为抢救某一口井喷，着火的井而设计施工的定向井，又称救险井。

4，多底井在一个井口下面有两个或两个以上井底的定向井。

5，绕障井为避开在地下存在着某种不允许通过或难以穿过的障碍，沿一定井眼轨迹钻达目标的定向井。

6，多目标定向井有两个或两个以上目标的定向井。

7，大斜度井最大井斜角在60~80度的定向井。

8，水平井井斜角大于或等于86度，并保持这种角度钻完一定长度的水平段的定向井。

9，长曲率半径水平井造斜率小于6度/30米的水平井。

10，中曲率半径水平井造斜率为6~20度/30米的水平井。

11，短曲率半径水平井造斜率高达每米1~10度的水平井。

12，斜直井用倾斜钻机或倾斜式井架完成的，自井口开始井眼轨迹首先是一段斜直井段的定向井。

13，井眼轨道表示设计的定向井井眼轴线形状的图形，有称井眼轴线和井身剖面。

14，二维定向井井眼轨道井眼轴线只在某一个给定方位上的铅垂平面内变化，即设计方位角为一常数的井眼轴线。

15，三段制井眼轨道自井口开始至最终目标点，依次为直井段，增斜段，稳斜段的设计井眼轴线；又称直——增——稳，剖面。

16，“S”型井眼轨道自井口开始至最终目标点，依次为垂直段，增斜段，稳斜段，降斜段，稳斜段的设计井眼轴线；又称直——增——稳——降——稳剖面。

17，悬链线井眼轨道设计有悬链线井段的井眼轴线。

18，抛物线井眼轨道设计有抛物线井段的井眼轴线。

19，水平井井眼轨道设计有水平延伸段的井眼轴线。

20，三维定向井井眼轨道设计有方位角变化的井眼轴线21，靶心有地质设计确定的定向井地下坐标点，又称目标点。

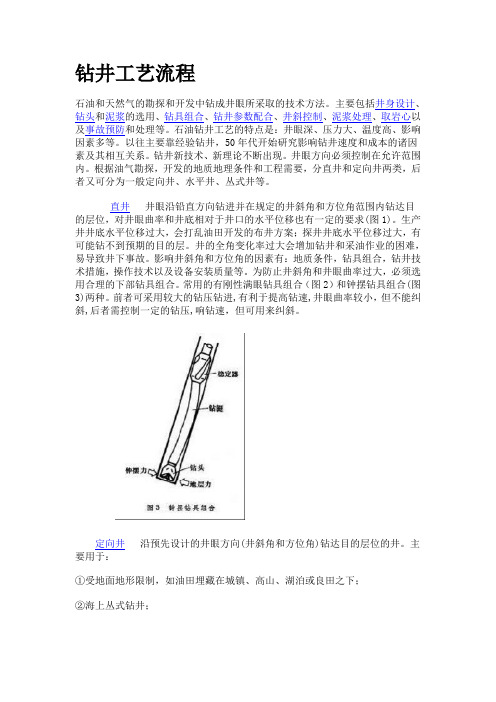

钻井工艺流程石油和天然气的勘探和开发中钻成井眼所采取的技术方法。

主要包括井身设计、钻头和泥浆的选用、钻具组合、钻井参数配合、井斜控制、泥浆处理、取岩心以及事故预防和处理等。

石油钻井工艺的特点是：井眼深、压力大、温度高、影响因素多等。

以往主要靠经验钻井，50年代开始研究影响钻井速度和成本的诸因素及其相互关系。

钻井新技术、新理论不断出现。

井眼方向必须控制在允许范围内。

根据油气勘探，开发的地质地理条件和工程需要，分直井和定向井两类，后者又可分为一般定向井、水平井、丛式井等。

直井井眼沿铅直方向钻进并在规定的井斜角和方位角范围内钻达目的层位，对井眼曲率和井底相对于井口的水平位移也有一定的要求(图1)。

生产井井底水平位移过大，会打乱油田开发的布井方案；探井井底水平位移过大，有可能钻不到预期的目的层。

井的全角变化率过大会增加钻井和采油作业的困难，易导致井下事故。

影响井斜角和方位角的因素有：地质条件，钻具组合，钻井技术措施，操作技术以及设备安装质量等。

为防止井斜角和井眼曲率过大，必须选用合理的下部钻具组合。

常用的有刚性满眼钻具组合（图2）和钟摆钻具组合(图3)两种。

前者可采用较大的钻压钻进,有利于提高钻速,井眼曲率较小，但不能纠斜,后者需控制一定的钻压,响钻速，但可用来纠斜。

定向井沿预先设计的井眼方向(井斜角和方位角)钻达目的层位的井。

主要用于：①受地面地形限制，如油田埋藏在城镇、高山、湖泊或良田之下；②海上丛式钻井；③因地质构造特殊（如断层、裂缝层，或地层倾角太大等）的需要，钻定向井有利于油、气藏的勘探开发；④处理井下事故，如侧钻，为制止井喷着火而钻的救险井等。

定向井的剖面设计，一般由直井段、造斜段、稳斜段和降斜段组成。

造斜和扭方位井段常用井下动力钻具(涡轮钻具或螺杆钻具) 加弯接头组成的造斜钻具（图4）。

当井眼斜度最后达到或接近水平时，称为水平井。

定向钻进时，必须经常监测井眼的斜度和方位，随时绘出井眼轨迹图，以便及时调整。

《油气田地下地质学》提纲第一章1、名词解释：地质井、参数井、预探井、评价井、开发井、调整井、定向井、丛式井、水平井、CT值、井斜角、井斜方位角、井号编排、钻时、钻时录井、岩心、岩心收获率、岩心编号、岩屑、岩屑录井、岩屑迟到时间、捞砂时间、钻达时间、套管程序、方入、进尺、补心高、补心海拔。

2、录井方法一般包括哪几种？3、影响钻时的因素有哪些？如何根据钻时来判断岩性？4、现场上常用的荧光录井方法有哪几种？5、如何划分碎屑岩的含油级别？6、为什么要进行岩心归位？简述岩心归位的原则和步骤。

7、如何获取有代表性的岩屑？常用的测定迟到时间的方法有哪几种？8、在钻井中泥浆的功能是什么？泥浆性能包括有哪些？9、什么是泥浆的失水量和泥饼？钻井过程中对其作何要求？为什么？10、如何根据井号编排判断井别：渔浅1井、荆参2井、浩4 -3井、陵1井、沙36井。

11、泥浆显示分为哪几类？12、完井方法因地质条件不同可分为哪几类？13、如何根据泥浆性能的变化来判断油、气、水层和其它特殊岩层？14、通过岩心录井及岩心分析可获得哪些资料及信息？第二章1、概念：油气水的综合判断、束缚水、可动水、含油饱和度、相渗透率、增阻侵入、减阻侵入、地层测试、中途测试、跨隔测试、测试垫。

2、在进行油气水层的判断时，为什么对低渗透性砂岩油气层的含油性解释偏低？3、在进行油气水层的判断时，为什么对高渗透性砂岩油气层的含油性解释偏高？4、简述在碳酸盐岩双重孔隙结构中，基质孔隙系统和裂缝系统的主要区别。

5、说明钻柱测试压力卡片上不同压力段测试阀、旁通阀、封隔器所处的工作状态，标注压力卡片上各点所表示的压力。

6、满足什么样条件的压力卡片才能供我们解释分析用？7、对几张典型的压力卡片进行初步分析。

8、简述低阻油层的成因。

9、简述水淹层的地质特征。

第三章1、名词解释：有效厚度、沉积旋回、细分沉积相、标准层、标准剖面、含油层系、油层组、砂岩组、单油层、测井相、地震相。

定向井、水平井现场名词解释1、井深：指井口（转盘面）至测点的井眼实际长度，人们常称为斜深。

国外称为测量深度（Measure Depth）。

2、测深：测点的井深，是以测量装置（Angle Unit）的中点所在井深为准。

3、井斜角：该测点处的井眼方向线与重力线之间的夹角（见图 1.2）。

•井斜角常以希腊字母α表示，单位为度。

4、井斜方位角：是指以正比方位线为始边，顺时针旋转至井斜方位线所转过的角度（见图1.3）。

•井斜方位角常以希腊字母Φ表示，单位为度。

实际应用过程中常常简称为方位角。

图1.1磁偏角示意图5、磁方位角：磁力测斜仪测得的井斜方位角是以地球磁北方位线为准的，称磁方位角。

6、磁偏角：磁北方位线与真北方位线并不重合，两者之间有一个夹角，这个夹角称为磁偏角。

磁偏角又有东磁偏和西磁偏角之分，当磁北方位线在正北方位线以东时，称为东偏角；当磁北方位线在正北方位线以西时称为西偏磁偏角。

•进行磁偏角校正时按以下公式计算：00真方位角＝磁方位角＋东偏磁偏角真方位角＝磁方位角－西偏磁偏角7）井斜变化率：是指井斜角随井深变化的快慢程度，常以Kα表示，•精确的讲井斜变化率是井斜角度（α）对井深（L•）的一阶导数。

dαKα＝───dL井斜变化率的单位常以每100米度表示。

8）井深方位变化率：实际应用中简称方位变化率，•是指井斜方位角随井深变化的快慢程度，常用KΦ表示。

计算公式如下：dΦＫΦ＝───dL井斜方位变化率的单位常以每100米度进行表示。

9）全角变化率（狗腿严重或井眼曲率）：从井眼内的一个点到另一个点，井眼前进方向变化的角度(两点处井眼前进方向线之间的夹角），该角度既反映了井斜角度的变化又反映了方位角度的变化，通常称为全角变化值。

•两点间的全角变化值γ相对与两点间井眼长度ΔL变化的快慢及为全角变化率。

用化式表达如下：γＫ＝───ΔL实际钻井中，井眼曲率的计算方法：目前计算井眼曲率的方法有很多。

有公式法、查表法、图解法、查图法和尺算法五种。

钻井分直井和定向井。

定向井可分为：普通定向井、大斜度井、丛式井、多底井、斜直井、水平井等。

普通定向井：在一个井场内仅有一口最大井斜角小于60°的定向井。

大斜度井：在一个井场内仅有一口最大井斜角在60°～86°范围内的定向井。

丛式井：在一个井场内有计划地钻出的两口或两口以上的定向井组，其中可含一口直井。

多底井：一个井口下面有两个或两个以上井底的定向井。

斜直井:用倾斜钻机或倾斜井架完成的，自井口开始井眼轨道一直是一段斜直井段的定向井。

一、钻井过程1、准备工作定井位：地质师根据地质上或生产上的需要确定井身轴线或井底的位置。

修公路：主要保障能通行重车，有的满载车总重可达39～40吨或更多。

平井场：在井口周围平整出一块场地以供施工之用。

井场面积因钻机而异，大型钻机约需120×90m2，中型钻机可为100×60m2。

打基础：为了保证施工过程中各设备不因下陷不均匀而歪斜，要打基础。

小些的基础用预制件，大的基础则在现场用混凝土浇灌。

安装：立井架，安装钻井设备。

2、钻进当前世界各地普遍使用的打井方法是旋转钻井法，此法始于1900年。

钻进：钻进直接破碎岩石的工具叫钻头。

钻进时用足够的压力把钻头压到井底岩石上，使钻头的刃部吃入岩石中。

钻头上边接钻柱，用钻柱带动钻头旋转以破碎并底岩石广井就会逐渐加深。

加到钻头上的压力叫钻压，是靠钻柱在洗井液中的重量(即减去浮力后的重量)的一部分产生的。

钻柱把地面的动力传给钻头，所以，钻柱是从地面一直延伸到井底的，井有多深，钻柱就有多长。

随着井的加深，钻柱重量将逐渐加大，以致于将超过钻压的需要。

过大的钻压将会引起钻头、钻柱、设备的损坏，所以必需将大于钻压的那部分钻柱重量吊悬起来，不使作用到钻头上。

钻柱在洗井液中的重量称为悬重，大于钻压需要而吊悬起来的那部分重量称为钻重。

亦即钻压=悬重一钻重。

井加深的快慢，即钻进的速度，用机械钻速或钻时表示。

定向井的分类引言定向井是石油工程中常用的一种井型，通过控制井身的方向和角度，可以在地下钻出水平或倾斜的井眼，用于开采石油和天然气。

定向井的分类主要依据井身的方向和角度，本文将对定向井的分类进行全面、详细、完整且深入地探讨。

定向井的分类方法定向井的分类方法可以根据井身的方向和角度进行划分，下面将介绍几种常见的分类方法。

按照井身方向的分类根据井身的方向，定向井可以分为以下几类：1.垂直井：垂直井是指井身方向与地表垂直的井眼。

垂直井通常用于勘探地下地质情况和采集地质样本。

2.水平井：水平井是指井身方向与地表平行的井眼。

水平井通常用于增强油气井的产能，通过在油层中钻出水平段，增加了油气流通的面积。

3.倾斜井：倾斜井是指井身方向与地表不垂直也不平行的井眼。

倾斜井通常用于在地下特定层位进行水平井段的钻探，以便提高油气采收率。

按照井身角度的分类根据井身的角度，定向井可以分为以下几类：1.低角度井：低角度井是指井身角度小于30度的井眼。

低角度井通常用于在地下特定层位进行水平井段的钻探，以便提高油气采收率。

2.中角度井：中角度井是指井身角度介于30度至60度之间的井眼。

中角度井通常用于在地下特定层位进行水平井段的钻探，并结合水平井的开采技术，提高油气采收率。

3.高角度井：高角度井是指井身角度大于60度的井眼。

高角度井通常用于在地下特定层位进行水平井段的钻探，并结合水平井的开采技术，提高油气采收率。

按照井身形状的分类根据井身的形状，定向井可以分为以下几类：1.直井：直井是指井身形状直线的井眼。

直井通常用于初期勘探和定位目标层位。

2.S形井：S形井是指井身形状呈”S”字型的井眼。

S形井通常用于在地下特定层位进行水平井段的钻探，以便提高油气采收率。

3.J形井：J形井是指井身形状呈”J”字型的井眼。

J形井通常用于在地下特定层位进行水平井段的钻探，并结合水平井的开采技术，提高油气采收率。

定向井的应用领域定向井广泛应用于石油工程领域，下面将介绍几个常见的应用领域。
