定向井基础知识讲解

定向井及水平井基础知识介绍概述在石油勘探与开发中，为了更有效地获取地下资源，定向井和水平井技术日益被广泛应用。

本文将介绍定向井和水平井的基础知识，包括定义、优势、应用领域和技术特点等内容。

定向井的定义和优势定向井是指在垂直井的基础上，在一定深度范围内以一定倾角钻孔，旨在钻探具有特定目标的井筒。

与传统垂直井相比，定向井有以下优势： - 可钻入地下难以进入的地质层； - 可减少钻井长度，降低成本； - 可提高油井产能； - 可通过改变井眼轨迹实现水平产量。

定向井的应用领域定向井技术在石油勘探与生产中有着广泛的应用，主要包括以下几个领域： 1.增产：通过定向井技术，可达到增加油井产能的目的，提高石油开采效率。

2. 增储：将定向井开入储层可增加有效储集层面积，提高储层有效厚度。

3. 保护环境：通过定向井技术可以减少地表受到的损害，降低对环境的影响。

定向井的技术特点定向井技术具有以下技术特点： 1. 井眼轨迹可以根据地质条件和开采需求调整，灵活性高。

2. 需要精准的测量和导向技术，以确保井眼轨迹的准确性。

3. 钻井难度较大，需要高级的钻井设备和技术支持。

4. 通常需要配合水平井技术，实现更有效的油井开采。

水平井的定义和优势水平井是指在总长度相对较长、倾角相对较小的井筒中的一段呈水平或近水平方向前行的油气井。

与垂直井相比，水平井有以下优势： - 可以在储层中水平方向上穿过多个裂缝或孔隙，提高采收率。

- 可以减缓井底流体速度，减少持液力，降低油井产能。

- 可以有效控制油井生产，避免地层压力过快下降。

水平井的应用领域水平井技术主要应用于以下几个领域： 1. 大垂深气藏开发：通过水平井技术，可以有效提高气藏的采收率。

2. 高含水期油田的开发：水平井技术有助于提高油田的开发效率。

3. 多重边际储层的解决：适用于有多层油气藏交错分布的地质构造。

水平井的技术特点水平井技术具有以下技术特点： 1. 需要精确的测量和控制技术，以确保水平段的准确布置和有效开发。

定向井和水平井钻井技术第一节 定向井井身参数和测斜计算一．定向井的剖面类型及其应用定向钻井就是“使井眼按预定方向偏斜，钻达地下预定目标的一门科学技术”。

定向钻井的应用范围很广，可归纳如图9－l 所示。

定向井的剖面类型共有十多种，但是，大多数常规定向井的剖面是三种基本剖面类型，见图9－2，称为“J ”型、“S ”型和连续增斜型。

按井斜角的大小范围定向井又可分为： 一、专业名词1．定向井（Directional Well ） 一口井的设计目标点，按照人为的需要，在一个既定的方向上与井口垂线偏离一定的距离的井，称为定向井。

2．井深（Measure Depth ）井眼轴线上任一点，到井口的井眼长度，称为该点的井深，也称为该点的测量井深，或斜深。

单位为“m ”。

3．垂深（Vertical Depth or True Vertical Depth ）井眼轴线上任一点，到井口所在水平面的距离，称为该点的垂深。

通常以“m ”为单位。

4．水平位移（Displacement or Closure Distance ）井眼轨迹上任一点，与井口铅直线的距离，谓之该点的“水平位移”。

也称该点的闭合距。

其计量单位为“m ”。

5．视平移（Vertical section ）水平位移在设计方位线上的投影长度，称为视平移。

如图10—1所示，OQ 为设计方位线，T O曲线为实钻井眼轴线在水平面上的投影，其上任一点P 的水平位移为OP ，以 A P表示。

P 点的视平移为OK ，其长度以V P 表示。

当OK 与OQ 同向时V P 为正值，反向时为负值。

视平移是绘制垂直投影图的重要参数。

单位为m 。

6．井斜角（Hole Inclination or Hole Angle ）井眼轴线上任一点的井眼方向线，与通过该点的重力线之间的夹角，称为该点处的“井斜角”。

以度为单位。

7．最大的井斜角（MaxinumHoleAngle）“最大井斜角”有两种不同的意义。

定向井基础知识定向井基础知识一、概念部分1定向井：一口井的设计目标点，按照人为的需要，在一个既定的方向上与井口垂线偏离一定的距离的井，统称为定向井。

2井深（米：井眼轴线上任一点，到井口的井眼长度，称为该点的井深，单位为米3垂深《m》：井眼轴线上任一点，到井口所在水平面的距离，称为该点的垂深，单位为《米》4 水平位移（M）：井眼轨迹上任一点，与井口铅直线的距离，称为该点的水平位移，也称为该点的闭合距，单位为《米》严格意义上水平位移为闭合距在设计井眼轨迹上的投影位移闭合距井眼轨迹投影于水平面与设计轨迹投影于水平面的夹角井底与井口连线在水平面上的投影线的长为总闭合距（习惯叫闭合距又叫总水平位移），5、视位移（m）：水平位移在设计方位线上的投影长度，称为视位移，是绘制垂直投影图的重要参数，单位为“米”。

6、井斜角《°）：井眼轴线上任一点的井眼方向线与通过该点的重力线之间的夹角，称为该点的井斜角，单位为“度”。

7/方位角（°）：在以井眼轴线上任一点为原点的平面坐标系中，以通过该点的正北方向线为始边，按顺时针方向旋转至该点处井眼方向线在水平面上的投影线为终边，其所转过的角度称为该点的方位角，单位为“度”。

8、磁偏角：在某一地区内，其磁北极方向线与地理北极方位线之间的夹角，称为该地区的“磁偏角”，顺时针为正，逆时针为负。

磁方位校正为磁方位角加上该地区的磁偏角。

9、造斜点（KOP）：在定向井中，开始定向造斜的位置叫“造斜点”。

通常以开始定向造斜的井深来表示。

10、造斜率：表示造斜工具的造斜能力，常用“°/100m”表示。

11、井斜变化率：单位井段内井斜角的变化速度称为“井斜变化率”，常用“°/100m”表示。

12，方位变化率：单位井段内方位角的变化速度称为“方位变化率”，常用“°/100m”表示。

13、全角变化率K（狗腿度）：指的是单位井段内井眼钻进的方向在三维空间内的角度变化，它既包含了井斜角的变化又包含着方位角的变化。

The directional well1. 定向井的基本概念：定向井是钻井专业术语，是指按照事先设计的具有井斜和方位变化的轨道钻进的井。

其剖面主要有三类：(1)两段型：垂直段+造斜段；(2)三段型：垂直段+造斜段+稳斜段；(3)五段型：上部垂直段+造斜段+稳斜段+降斜段+下部垂直段。

水平井是定向井的一种，一般的油井是垂直或倾斜贯穿油层，通过油层的井段比较短。

而水平井是在垂直或倾斜地钻达油层后，井筒转达接近于水平，以与油层保持平行，得以长井段的在油层中钻进直到完井。

Advantage: 有利于多采油，油层中流体流入井中的流动阻力减小，生产能力比普通直井、斜井生产能力提高几倍。

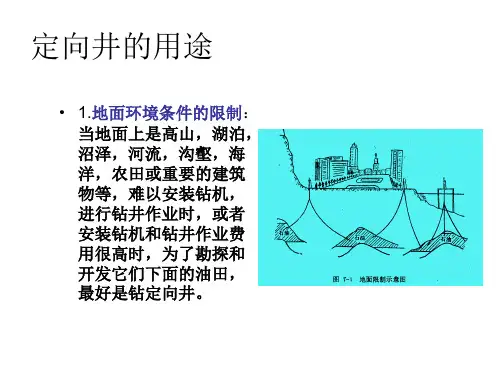

2.定向井的基本应用：地面限制：油田埋藏在高山、城镇、森林、沼泽海洋、湖泊、河流等地貌复杂的地下，或井场设置和搬家安装碰到障碍时，通常在他们附近钻定向井。

地下地质条件要求：用直井难以穿过的复杂层、盐丘和断层等，常采用定向井。

如：安718段块的井漏、二连地区巴音区块的井，自然方位120-150度。

钻井技术需要：遇到井下事故无法处理或不易处理时，常采用定向井技术。

如：掉钻头、断钻具、卡钻等。

经济有效的勘探开发油气藏的需要：ⅰ原井钻探落空，或钻通油水边界和气顶时，可在原井眼内侧钻定向井。

ⅱ遇多层系或断层断开的油气藏，可用一口定向井钻穿多组油气层。

ⅲ对于裂缝性油气藏可钻水平井穿遇更多裂缝、低渗透性地层、薄油层都可钻水平井，提高单井产量和采收率。

ⅳ在高寒、沙漠、海洋等地区，可用丛式井开采油气。

3. 定向井基本分类：按设计井眼轴线形状分：ⅰ两维定向井：井眼轴线在某个铅垂平面上变化的定向井，井斜变化，方位不变化。

ⅱ三维定向井：井眼轴线在三维空间变化的定向井，井斜变化，方位变化。

可分为：三维纠偏井和三维绕障井。

按设计最大井斜角分：ⅰ低斜度定向井：井斜小于15度，钻井时井斜、方位不易控制，钻井难度大。

ⅱ中斜度定向井：井斜在15-45度之间，钻井时井斜、方位易控制，钻井难度相对较小，是使用最多的一种。

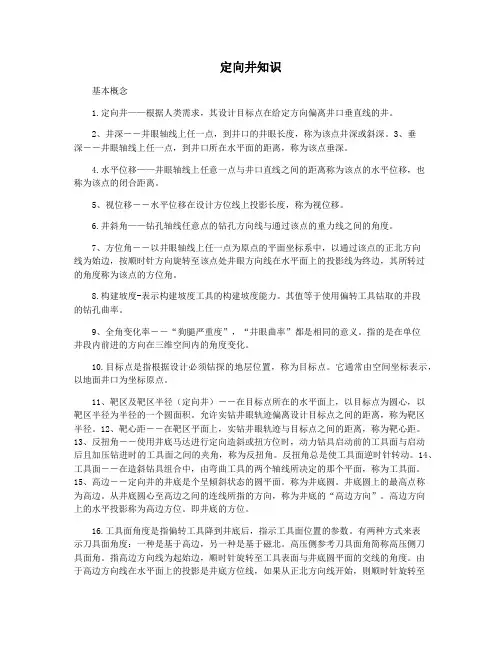

定向井知识基本概念1.定向井——根据人类需求，其设计目标点在给定方向偏离井口垂直线的井。

2、井深――井眼轴线上任一点，到井口的井眼长度，称为该点井深或斜深。

3、垂深――井眼轴线上任一点，到井口所在水平面的距离，称为该点垂深。

4.水平位移——井眼轴线上任意一点与井口直线之间的距离称为该点的水平位移，也称为该点的闭合距离。

5、视位移――水平位移在设计方位线上投影长度，称为视位移。

6.井斜角——钻孔轴线任意点的钻孔方向线与通过该点的重力线之间的角度。

7、方位角――以井眼轴线上任一点为原点的平面坐标系中，以通过该点的正北方向线为始边，按顺时针方向旋转至该点处井眼方向线在水平面上的投影线为终边，其所转过的角度称为该点的方位角。

8.构建坡度-表示构建坡度工具的构建坡度能力。

其值等于使用偏转工具钻取的井段的钻孔曲率。

9、全角变化率――“狗腿严重度”，“井眼曲率”都是相同的意义。

指的是在单位井段内前进的方向在三维空间内的角度变化。

10.目标点是指根据设计必须钻探的地层位置，称为目标点。

它通常由空间坐标表示，以地面井口为坐标原点。

11、靶区及靶区半径（定向井）――在目标点所在的水平面上，以目标点为圆心，以靶区半径为半径的一个圆面积。

允许实钻井眼轨迹偏离设计目标点之间的距离，称为靶区半径。

12、靶心距――在靶区平面上，实钻井眼轨迹与目标点之间的距离，称为靶心距。

13、反扭角――使用井底马达进行定向造斜或扭方位时，动力钻具启动前的工具面与启动后且加压钻进时的工具面之间的夹角，称为反扭角。

反扭角总是使工具面逆时针转动。

14、工具面――在造斜钻具组合中，由弯曲工具的两个轴线所决定的那个平面，称为工具面。

15、高边――定向井的井底是个呈倾斜状态的圆平面。

称为井底圆。

井底圆上的最高点称为高边。

从井底圆心至高边之间的连线所指的方向，称为井底的“高边方向”。

高边方向上的水平投影称为高边方位。

即井底的方位。

16.工具面角度是指偏转工具降到井底后，指示工具面位置的参数。

第九章定向井和水平井钻井技术第一节定向井井身参数和测斜计算一．定向井的剖面类型及其应用定向钻井就是“使井眼按预定方向偏斜，钻达地下预定目标的一门科学技术”。

定向钻井的应用范围很广，可归纳如图9－l所示。

定向井的剖面类型共有十多种，但是，大多数常规定向井的剖面是三种基本剖面类型，见图9－2，称为“J”型、“S”型和连续增斜型。

按井斜角的大小范围定向井又可分为：常规定向井井斜角＜55°大斜度井井斜角55～85°水平井井斜角＞85°（有水平延伸段）二．定向井井身参数实际钻井的定向井井眼轴线是一条空间曲线。

钻进一定的井段后，要进行测斜，被测的点叫测点。

两个测点之间的距离称为测段长度。

每个测点的基本参数有三项：井斜角、方位角和井深，这三项称为井身基本参数，也叫井身三要素。

1．测量井深：指井口至测点间的井眼实际长度。

2．井斜角：测点处的井眼方向线与重力线之间的夹角。

3．方位角：以正北方向线为始边，顺时针旋转至方位线所转过的角度，该方向线是指在水平面上，方位角可在0—360°之间变化。

目前，广泛使用的各种磁力测斜仪测得的方位值是以地球磁北方位线为准的，称为磁方位角。

磁北方向线与正北方向线之间有一个夹角，称磁偏角，磁偏角有东、西之分，称为东或西磁偏角，真方位的计算式如下：真方位＝磁方位角十东磁偏角或真方位＝磁方位角一西磁偏角公式可概括为“东加西减”四个字。

方位角也有以象限表示的，以南（S）北（N）方向向东（E）西（W）方向的偏斜表示，如N10°E，S20°W。

在进行磁方位校正时，必须注意磁偏角在各个象限里是“加上”还是“减去”，如图9－3所示。

4．造斜点：从垂直井段开始倾斜的起点。

5．垂直井深：通过井眼轨迹上某点的水平面到井口的距离。

6．闭合距和闭合方位（l）闭合距：指水平投影面上测点到井口的距离，通常指靶点或井底的位移，而其他测点的闭合距离可称为水平位移。
