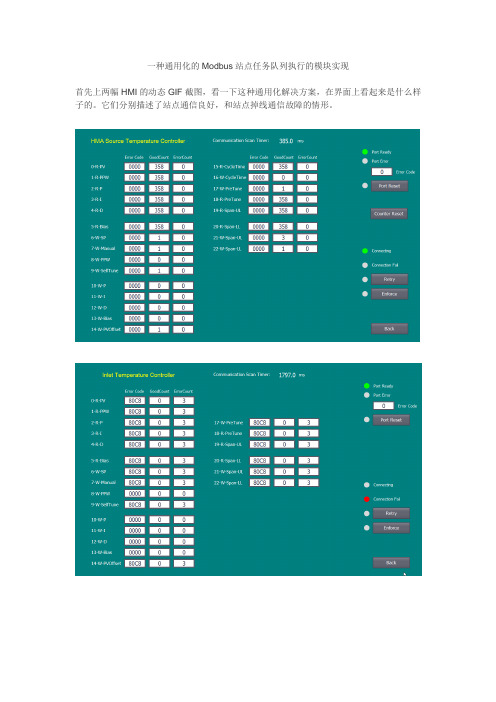

一种通用化的Modbus站点任务队列执行的模块实现首先上两幅HMI的动态GIF截图，看一下这种通用化解决方案，在界面上看起来是什么样子的。
它们分别描述了站点通信良好，和站点掉线通信故障的情形。
PLC与任意一个Modbus从站进行通信，都会有一个通信队列。
这个队列由多个通信任务组成，它们一个接一个的执行，读或写整数或二进制。
所以设计思路就是：不管和什么样的站点通信，一个给定通信队列的执行过程的处理逻辑是完全一样，可以通用的。
这个通信队列从哪里来呢？就需要事先给每一类别的站点，预备一个队列加载的FC模块，把这个队列所需的通信信息和任务配置，定制加载到一个标准队列中。
这个标准队列在通信执行完毕后，还需要有这同一个类别站点的数据解析FC模块，把队列中的所有的读取数据都解析到它们该去的地方。
这就是一个站点的通信过程。
这个过程暗示了一个通信队列UDT的需求，而这个UDT一定是由通信任务UDT做为基本单元组成的。
多个站点就需要轮询调度，一个站点执行完毕就执行下一个。
这下一个站点有可能和上一个站点是同类的，也可能是不同类的。
每一类不同的站点都要有自己专用的通信前加载和通信后解析模块。
这暗示着一种通用的站点调度UDT的需求。
站点轮询中，通信质量不好的，或者不在线的，需要从轮询调度中淘汰出去。
这只是临时的，以观后效，表现好了可以召回。
多个站点之间的轮询，如何切换调度等等，或者每一个具体站点在通信前后的数据如何处理，那些很多是个性化的东西。
这里要介绍的是这个通用的负责单个站点的通信队列执行的模块。
这个模块有两个FB：一个是站点FB；一个是Modbus任务执行FB，后者嵌入在前者内部做为子模块被调用执行。
站点FB的功能是把任意从站的通信队列，在其内部调度分派给Modbus任务FB。
任务FB每次执行一个任务，依次把整个队列执行完毕。
同时顺便采集一些必要的监控信息。
1、站点FB下面的图片是站点FB被调用的样子。
这个FB的设计是基于假设通常大多数情况下，多个从站会采用相同的通信参数连接到一个485端口，所以没有为每一个从站的执行单独进行不同的端口初始化设置。
