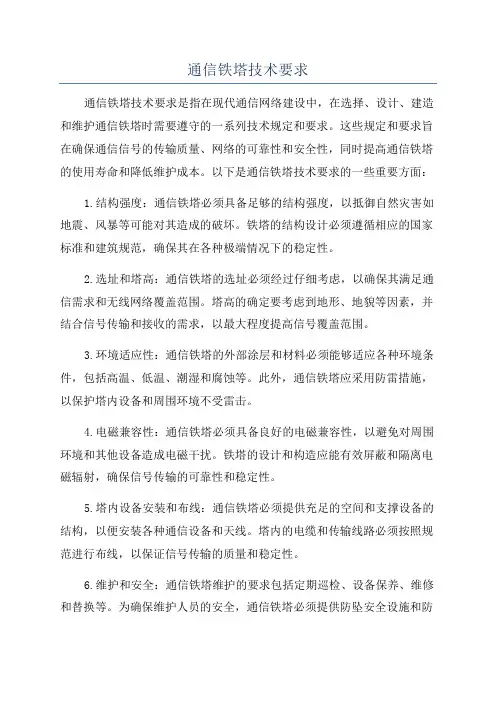

通信铁塔技术要求通信铁塔技术要求是指在现代通信网络建设中，在选择、设计、建造和维护通信铁塔时需要遵守的一系列技术规定和要求。
这些规定和要求旨在确保通信信号的传输质量、网络的可靠性和安全性，同时提高通信铁塔的使用寿命和降低维护成本。
以下是通信铁塔技术要求的一些重要方面：1.结构强度：通信铁塔必须具备足够的结构强度，以抵御自然灾害如地震、风暴等可能对其造成的破坏。
铁塔的结构设计必须遵循相应的国家标准和建筑规范，确保其在各种极端情况下的稳定性。
2.选址和塔高：通信铁塔的选址必须经过仔细考虑，以确保其满足通信需求和无线网络覆盖范围。
塔高的确定要考虑到地形、地貌等因素，并结合信号传输和接收的需求，以最大程度提高信号覆盖范围。
3.环境适应性：通信铁塔的外部涂层和材料必须能够适应各种环境条件，包括高温、低温、潮湿和腐蚀等。
此外，通信铁塔应采用防雷措施，以保护塔内设备和周围环境不受雷击。
4.电磁兼容性：通信铁塔必须具备良好的电磁兼容性，以避免对周围环境和其他设备造成电磁干扰。
铁塔的设计和构造应能有效屏蔽和隔离电磁辐射，确保信号传输的可靠性和稳定性。
5.塔内设备安装和布线：通信铁塔必须提供充足的空间和支撑设备的结构，以便安装各种通信设备和天线。
塔内的电缆和传输线路必须按照规范进行布线，以保证信号传输的质量和稳定性。
6.维护和安全：通信铁塔维护的要求包括定期巡检、设备保养、维修和替换等。
为确保维护人员的安全，通信铁塔必须提供防坠安全设施和防护措施。
此外，通信铁塔还应采取防盗和防破坏措施，保护设备和数据的安全。
总之，通信铁塔技术要求涉及铁塔的结构和选址、塔高、环境适应性、电磁兼容性、设备安装和布线、维护和安全等方面。
遵循这些技术要求可以确保通信铁塔的质量和可靠性，提高通信网络的性能和覆盖范围，满足人们对通信的需求。

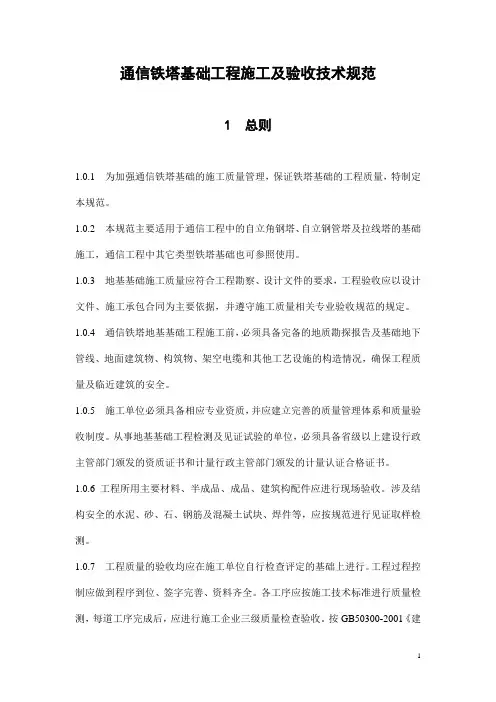

通信铁塔基础工程施工及验收技术规范1总则1.0.1 为加强通信铁塔基础的施工质量管理，保证铁塔基础的工程质量，特制定本规范。
1.0.2 本规范主要适用于通信工程中的自立角钢塔、自立钢管塔及拉线塔的基础施工，通信工程中其它类型铁塔基础也可参照使用。
1.0.3 地基基础施工质量应符合工程勘察、设计文件的要求，工程验收应以设计文件、施工承包合同为主要依据，并遵守施工质量相关专业验收规范的规定。
1.0.4 通信铁塔地基基础工程施工前，必须具备完备的地质勘探报告及基础地下管线、地面建筑物、构筑物、架空电缆和其他工艺设施的构造情况，确保工程质量及临近建筑的安全。
1.0.5 施工单位必须具备相应专业资质，并应建立完善的质量管理体系和质量验收制度。
从事地基基础工程检测及见证试验的单位，必须具备省级以上建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格证书。
1.0.6 工程所用主要材料、半成品、成品、建筑构配件应进行现场验收。
涉及结构安全的水泥、砂、石、钢筋及混凝土试块、焊件等，应按规范进行见证取样检测。
1.0.7 工程质量的验收均应在施工单位自行检查评定的基础上进行。
工程过程控制应做到程序到位、签字完善、资料齐全。
各工序应按施工技术标准进行质量检测，每道工序完成后，应进行施工企业三级质量检查验收。
按GB50300-2001《建筑工程施工质量验收统一标准》要求，重要工序需报请监理单位或建设单位验收的，应按工程四级验收体系执行。
地基隐蔽工程在隐蔽前应由施工单位通知建设单位、监理单位、地勘单位、设计单位进行验收；钢筋隐蔽工程在隐蔽前，应按《建设工程监理规范》程序通知监理单位验收；预埋件及地锚螺栓工程隐蔽前，应由基础施工单位通知监理单位复核是否达到设计要求精度，并签字认可后，方能进行混凝土浇筑；混凝土浇筑过程中，监理单位必须实施旁站监理，混凝土试块必须在监理单位监督见证下现场取样。
在基础施工完毕后，应由安装施工单位配合，进行专业工种交接检验，并形成记录。

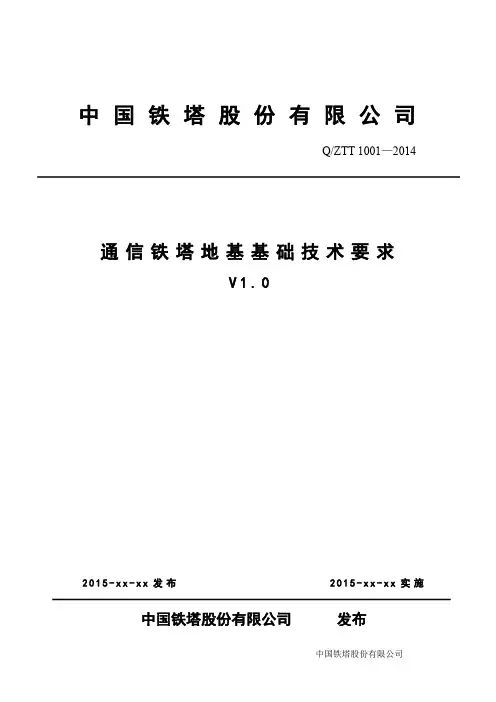

中国铁塔股份有限公司Q/ZTT 1001—2014通信铁塔地基基础技术要求V1.02015-x x-x x发布2015-x x-x x实施中国铁塔股份有限公司发布目录1总则 (1)2术语 (2)3基本规定 (3)4铁塔地基基础技术一般要求 (3)4.1一般规定 (3)4.2地基计算 (4)4.3扩展基础计算 (7)4.4桩基础计算 (11)4.5岩石锚杆基础计算 (24)4.6基础的抗拔稳定计算 (26)5不同类型通信塔的地基基础设计 (30)5.1单管塔基础设计 (30)5.2三管塔基础设计 (34)5.3角钢塔基础设计 (37)5.4拉线塔基础设计 (41)6、铁塔基础形式的应用建议 (42)附录A 地基岩土的分类及工程特性指标 (44)前言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司（以下简称为“公司”）建设实际情况，提出了公司在铁塔地基基础建设上的技术要求，将为公司铁塔地基基础建设提供技术依据。
本技术要求主要对铁塔地基基础设计及标准铁塔基础形式选择与使用作出规定和要求。
本技术要求由中国铁塔股份有限公司负责解释、监督执行。
本技术要求主编单位：中国铁塔股份有限公司、同济大学建筑设计研究院（集团）有限公司。
1.0.1为了使公司铁塔地基基础建设做到安全适用、技术先进、经济合理、确保质量，制定本技术要求。
1.0.2本技术要求适用于公司新建铁塔地基基础建设。
1.0.3在执行本技术要求与国家标准及行业规范有矛盾时，应以国家标准及行业规范为准。
1.0.4在进行铁塔地基基础建设时，凡本技术要求未作出规定的，尚应符合现行国家标准及相关行业标准的有关规定。
1.0.5铁塔地基基础建设应综合考虑基础设计及施工及建成后的环境影响问题。
1.0.6下列国家标准及行业规范对于本技术要求的应用必不可少。
凡是注日期的，仅注日期的版本适用于本技术要求，凡是不注日期的，其最新版本适用于本技术要求。
《建筑结构荷载规范》GB50009-2012《建筑抗震设计规范》GB50011-2010《建筑桩基技术规范》JGJ94-2006《地基基础设计规范》GB50007-2011《建筑地基处理技术规范》JGJ 79-2012《混凝土结构设计规范》GB50010-2010《高耸结构设计规范》GB50135-2006《移动通信工程钢塔桅结构设计规范》YD/T5131-2005《钢结构单管通信塔技术规程》CECS236：2008《通信局（站）防雷与接地工程设计规范》GB 50689-20112.0.1地基ground,foundation soils支撑通信铁塔基础的土体或岩体。

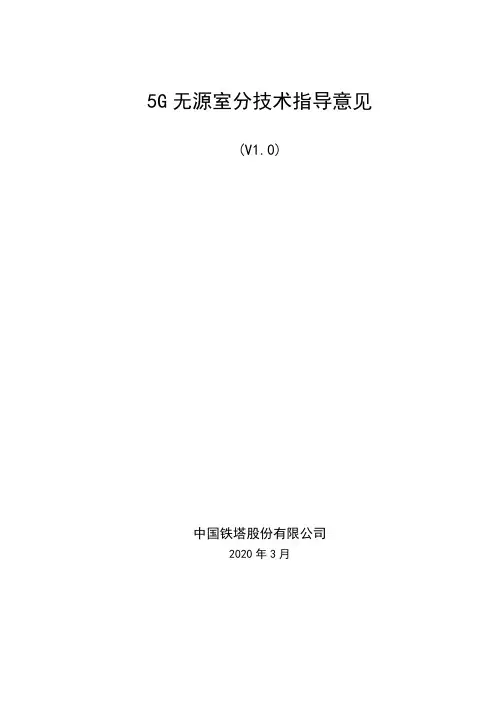

5G无源室分技术指导意见(V1.0)中国铁塔股份有限公司2020年3月前言室内是5G网络的主要应用场景，据统计，4G业务中有70%的应用发生在室内，业界预测未来5G超过85%的业务将发生在室内场景。
同时，5G室内应用更加多样化，如云AR/VR、8K高清、智能制造、无线医疗等业务都主要发生在室内场景，对网络带宽、时延等网络方面的要求也更高。
因此，完善的5G室内覆盖对未来5G网络发展至关重要。
公司一直致力于室内共建共享覆盖相关产品及解决方案的研究工作。
结合各运营商5G 频谱分配及网络需求情况，总部研发了支持共建共享型5G室分系列产品。
这些产品直接在原4G产品技术标准上进行升级演进或为5G系统部署创新研发，为5G室内覆盖网络的部署提供了坚实保障。
同时，总部积极引导相关产业链，选取室内楼宇及隧道场景进行了5G室内网络覆盖实验局的部署，对5G室分产品性能进行了验证，对5G室内网络新特点进行了研究。
为了建设高品质、低成本的5G室内覆盖网络，最大程度的发挥铁塔公司共建共享优势，结合总部发布的5G无源室分产品相关企业标准及试点项目研究成果，编制了本指导意见。
指导意见共分五章，主要内容包括5G室内覆盖技术手段、无源室分产品及应用原则、楼宇场景5G室分技术方案、隧道场景5G室分技术方案、室内分布系统技术要求。
现阶段，本技术指导意见仅针对5G无源共享室分产品及应用给予指导，如需采用有源微站，可根据运营商相关要求采用单运营商独享产品进行部署。
公司共享型5G有源微站正在研发中，待完成后将适时开展技术试点并给予技术指导。
目录1 5G室内覆盖技术手段 (1)无源室分系统 (1)有源微站系统 (1)室分外引系统 (2)多技术综合覆盖 (2)小结 (3)2无源室分产品及应用原则 (3)5G POI设备 (4)2.1.1设备类型 (4)2.1.2设备应用 (4)5G无源器件 (6)2.2.1器件类型 (6)2.2.2器件应用 (7)漏泄电缆 (7)2.3.1漏泄电缆类型 (7)2.3.2漏泄电缆应用 (8)5G天线 (12)2.4.1天线类型 (12)2.4.2天线应用 (13)增强型连接器 (15)2.5.1增强型连接器类型 (15)2.5.2增强型连接器应用 (16)3楼宇场景5G室分技术方案 (17)新建楼宇场景 (17)3.1.1各类型楼宇方案选择建议 (17)3.1.3多运营商共享建设 (22)存量楼宇场景 (23)3.2.1系统改造前的技术评估 (24)3.2.2各类型场景改造方案选择建议 (29)3.2.3铁塔公司已建存量建站点改造 (35)3.2.4运营商建设存量站点改造 (51)4隧道场景5G室分技术方案 (53)地铁隧道 (53)4.1.1新建地铁隧道 (53)4.1.2存量地铁隧道 (55)高铁隧道 (56)4.2.1新建高铁隧道 (56)4.2.2存量高铁隧道 (58)公路隧道 (59)4.3.1新建公路隧道 (59)4.3.2存量公路隧道 (60)5室内分布系统设计要求 (61)网络制式及频率 (61)覆盖指标 (62)信号外泄 (62)天线口功率 (63)链路预算 (63)5.5.1 5G子载波功率 (63)5.5.2 5G传播模型 (64)5.5.3 5G穿透损耗 (64)小区划分 (65)切换区设置 (66)5.7.1.1室内小区间切换区设置原则 (66)5.7.1.2室内与室外小区间切换区设置原则 (67)5.7.2切换区域 (67)5.7.2.1窗边切换 (67)5.7.2.2建筑物出入口切换 (67)5.7.2.3电梯切换 (68)附件：项目案例 (69)附件1:普通楼宇-成都市浅水半岛停车场室分覆盖项目 (69)附件2:普通楼宇-上海市古北SOHO室分覆盖项目 (69)附件3:普通楼宇-雄安设计中心室分覆盖项目 (69)附件4:地铁-济南市地铁R3线室分覆盖项目 (69)附件5:地铁-石家庄市地铁1号线二期5G测试室分覆盖项目 (69)附件6:地铁-郑州市地铁5号线移动5G室分覆盖项目 (69)附件7:高铁-张家口市京张高铁室分覆盖项目 (69)1 5G室内覆盖技术手段室内无线网络覆盖主要的技术手段有无源分布系统、室内有源微站系统、光纤分布系统、室分外引系统、多技术综合覆盖手段等，其中光纤分布系统一般用在非5G场景对2G/3G/4G系统信源功率的延伸覆盖，其他技术手段可用于5G系统的信号覆盖。
中国铁塔股份有限公司Q/ZTT 1001—2015通信铁塔技术要求V1.12015-05-13发布2015-05-14实施中国铁塔股份有限公司发布目录1总则 (1)2术语 (3)3基本规定 (4)4铁塔结构技术要求 (4)4.1一般规定 (4)4.2荷载与作用 (4)4.3材料选用 (5)4.4构件设计 (8)4.5节点连接 (9)4.6铁塔制作技术要求 (11)4.7铁塔安装技术要求 (11)4.8铁塔验收要求 (12)4.9铁塔维护要求 (13)4.10铁塔工艺及防雷接地要求 (13)5标准铁塔选择与使用 (14)5.1落地标准铁塔 (14)5.2屋顶标准铁塔塔身 (15)5.3屋顶天线标准美化外罩规格 (16)6非标铁塔 (16)附录A 铁塔建设的无线工艺要求分析 (17)A.1运营商的网络制式 (17)A.2分场景建设需求 (17)A.3天线挂高的需求 (18)A.4铁塔无线专业工艺要求 (19)附录B 通信铁塔分类与标准化设计 (21)B.1通信铁塔分类与应用建议 (21)B.2铁塔风压设计要求 (21)B.3落地塔的83种标准化设计 (22)B.4屋顶塔塔身的11种标准化设计 (24)B.5屋顶天线美化外罩的8种标准化规格 (25)前言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司（以下简称为“公司”）建设实际情况，提出了公司在铁塔建设上的技术要求，将为公司铁塔建设提供技术依据。
本技术要求主要对铁塔设计、制作、安装、验收、维护、工艺、防雷接地及标准铁塔选择与使用作出规定和要求。
本技术要求修订的主要内容为：1. 补充了美化塔、仿生树和天线美化外罩相关特殊材料的技术要求； 2. 补充了美化塔、仿生树和天线美化外罩风荷载计算的参数取值方法。
3. 落地塔增加了25米路灯杆塔，30米和35米灯杆景观塔（三层支架），30米和35米三管塔，25米和30米松树型仿生树，30米、35米和40米外爬支架式单管塔的标准化设计；4. 屋顶塔塔身增加了9米、12米和15米增高架，3米女儿墙式抱杆，3米和6米自立式抱杆的标准化设计；5. 增加屋顶天线美化外罩的标准化规格。

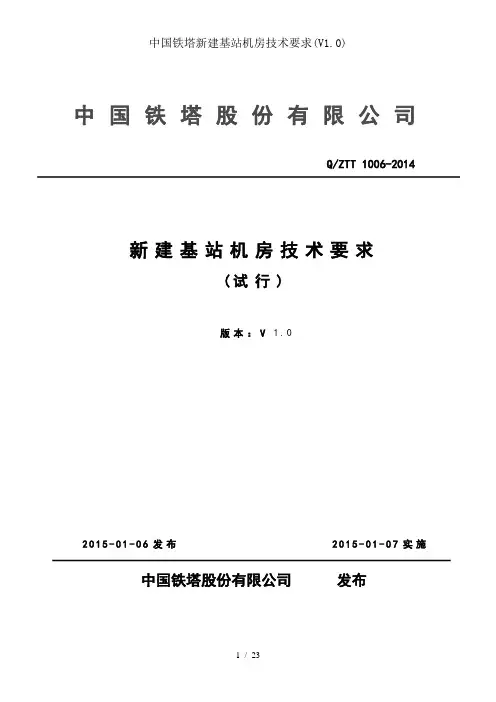

中国铁塔新建基站机房技术要求(V1.0)中国铁塔股份有限公司Q/ZTT 1006-2014新建基站机房技术要求(试行)版本：V 1.02015-01-06发布2015-01-07实施中国铁塔股份有限公司发布前言本技术指导意见依据相关国家标准和行业标准，结合中国铁塔股份有限公司建设实际情况，提出了中国铁塔股份有限公司在新建基站机房建设上的技术要求，为中国铁塔股份有限公司基站机房建设提供技术依据。
本技术指导意见主要对新建基站机房设计、标准机房方案选型做出规定和要求。
本技术指导意见由中国铁塔股份有限公司负责解释、监督执行。
本技术指导意见起草单位：中国铁塔股份有限公司、中国移动通信集团设计院有限公司I / 23目录1总则 (1)2术语 (2)3基本技术要求 (3)4基站机房技术要求 (3)4.1土建机房 (3)4.2彩钢板机房、一体化(集装箱)机房 (9)4.3油机房 (13)5标准机房方案 (15)5.1适用范围 (15)5.2标准化机房选择 (15)6非标准机房 (16)附录A 推荐标准技术方案平面图 (17)A.15米×4米土建机房布局示意图 (17)A.25米×3米土建机房布局示意图 (17)A.3 5.7米×3.8米彩钢板机房布局示意图 (18)A.4 4.85米×2.85米彩钢板机房布局示意图 (18)A.5 5.7米×2.2米一体化(集装箱)机房布局示意图 (19)A.6 2.7米×2.2米一体化(集装箱)机房布局示意图 (19)附录B GB3096-2008《城市区域环境噪声标准》主要部分 (20)B.1噪音类别 (20)B.2适应区域 (20)B.3夜间突发 (20)B.4区域时间 (20)II / 231总则1.0.1为了使中国铁塔股份有限公司机房建设做到多用户共享、安全、适用、经济、节能，制定本技术指导意见。
1.0.2本技术指导意见的技术方案适用于中国铁塔股份有限公司新建基站机房的建设，不包括租用机房改造建设。

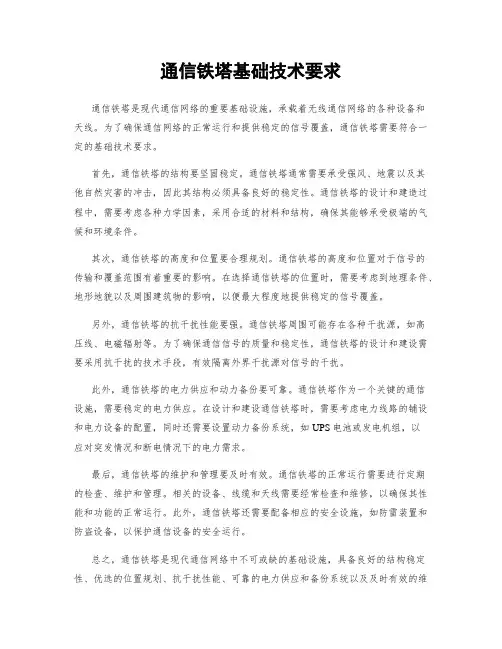

通信铁塔基础技术要求通信铁塔是现代通信网络的重要基础设施，承载着无线通信网络的各种设备和天线。
为了确保通信网络的正常运行和提供稳定的信号覆盖，通信铁塔需要符合一定的基础技术要求。
首先，通信铁塔的结构要坚固稳定。
通信铁塔通常需要承受强风、地震以及其他自然灾害的冲击，因此其结构必须具备良好的稳定性。
通信铁塔的设计和建造过程中，需要考虑各种力学因素，采用合适的材料和结构，确保其能够承受极端的气候和环境条件。
其次，通信铁塔的高度和位置要合理规划。
通信铁塔的高度和位置对于信号的传输和覆盖范围有着重要的影响。
在选择通信铁塔的位置时，需要考虑到地理条件、地形地貌以及周围建筑物的影响，以便最大程度地提供稳定的信号覆盖。
另外，通信铁塔的抗干扰性能要强。
通信铁塔周围可能存在各种干扰源，如高压线、电磁辐射等。
为了确保通信信号的质量和稳定性，通信铁塔的设计和建设需要采用抗干扰的技术手段，有效隔离外界干扰源对信号的干扰。
此外，通信铁塔的电力供应和动力备份要可靠。
通信铁塔作为一个关键的通信设施，需要稳定的电力供应。
在设计和建设通信铁塔时，需要考虑电力线路的铺设和电力设备的配置，同时还需要设置动力备份系统，如UPS电池或发电机组，以应对突发情况和断电情况下的电力需求。
最后，通信铁塔的维护和管理要及时有效。
通信铁塔的正常运行需要进行定期的检查、维护和管理。
相关的设备、线缆和天线需要经常检查和维修，以确保其性能和功能的正常运行。
此外，通信铁塔还需要配备相应的安全设施，如防雷装置和防盗设备，以保护通信设备的安全运行。
总之，通信铁塔是现代通信网络中不可或缺的基础设施，具备良好的结构稳定性、优选的位置规划、抗干扰性能、可靠的电力供应和备份系统以及及时有效的维护管理是通信铁塔基础技术的重要要求。
只有满足这些要求，通信铁塔才能确保通信网络的可靠性和稳定性，为用户提供高质量的通信服务。
中国铁塔股份有限公司Q/ZTT 1001—2014通信铁塔地基基础技术要求V1.02015-x x-x x发布2015-x x-x x实施中国铁塔股份有限公司发布目录1总则 (1)2术语 (2)3基本规定 (3)4铁塔地基基础技术一般要求 (3)4.1一般规定 (3)4.2地基计算 (4)4.3扩展基础计算 (7)4.4桩基础计算 (11)4.5岩石锚杆基础计算 (24)4.6基础的抗拔稳定计算 (26)5不同类型通信塔的地基基础设计 (30)5.1单管塔基础设计 (30)5.2三管塔基础设计 (34)5.3角钢塔基础设计 (37)5.4拉线塔基础设计 (41)6、铁塔基础形式的应用建议 (42)附录A 地基岩土的分类及工程特性指标 (44)前言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司（以下简称为“公司”）建设实际情况，提出了公司在铁塔地基基础建设上的技术要求，将为公司铁塔地基基础建设提供技术依据。
本技术要求主要对铁塔地基基础设计及标准铁塔基础形式选择与使用作出规定和要求。
本技术要求由中国铁塔股份有限公司负责解释、监督执行。
本技术要求主编单位：中国铁塔股份有限公司、同济大学建筑设计研究院（集团）有限公司。
1.0.1为了使公司铁塔地基基础建设做到安全适用、技术先进、经济合理、确保质量，制定本技术要求。
1.0.2本技术要求适用于公司新建铁塔地基基础建设。
1.0.3在执行本技术要求与国家标准及行业规范有矛盾时，应以国家标准及行业规范为准。
1.0.4在进行铁塔地基基础建设时，凡本技术要求未作出规定的，尚应符合现行国家标准及相关行业标准的有关规定。
1.0.5铁塔地基基础建设应综合考虑基础设计及施工及建成后的环境影响问题。
1.0.6下列国家标准及行业规范对于本技术要求的应用必不可少。
凡是注日期的，仅注日期的版本适用于本技术要求，凡是不注日期的，其最新版本适用于本技术要求。
《建筑结构荷载规范》GB50009-2012《建筑抗震设计规范》GB50011-2010《建筑桩基技术规范》JGJ94-2006《地基基础设计规范》GB50007-2011《建筑地基处理技术规范》JGJ 79-2012《混凝土结构设计规范》GB50010-2010《高耸结构设计规范》GB50135-2006《移动通信工程钢塔桅结构设计规范》YD/T5131-2005《钢结构单管通信塔技术规程》CECS236：2008《通信局（站）防雷与接地工程设计规范》GB 50689-20112.0.1地基ground,foundation soils支撑通信铁塔基础的土体或岩体。
中国铁塔股份有限公司Q/ZTT 1017—2015通信铁塔基础技术要求V1.02015-x x-x x发布2015-x x-x x实施中国铁塔股份有限公司 发布目 录1总则 (1)2术语 (2)3基本规定 (3)4铁塔基础计算与构造 (3)4.1一般规定 (3)4.2地基计算 (6)4.3扩展基础 (9)4.4桩基础 (14)4.5刚性短桩基础 (29)4.6岩石锚杆基础 (32)4.7基础的抗拔稳定计算 (34)4.8铁塔基础接地网 (36)4.9预埋锚栓构造 (38)5铁塔常用基础设计 (38)5.1设计一般要求 (38)5.2单管塔（路灯杆塔、仿生树、景观塔）基础设计 (38)5.3三管塔基础设计 (41)5.4角钢塔基础设计 (43)6铁塔基础类型的选择建议 (46)7铁塔基础示意图例 (47)7.1示意图例编制说明 (47)7.2示意图例汇总表 (48)前 言本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司（以下简称为“公司”）建设实际情况，提出了公司在铁塔基础建设上的技术要求，将为公司铁塔基础建设提供技术依据。
本技术要求主要对铁塔基础设计及标准铁塔基础形式选择与使用作出规定和要求。
本技术要求由中国铁塔股份有限公司负责解释、监督执行。
本技术要求主编单位：中国铁塔股份有限公司通信技术研究院。
本技术要求参编单位：同济大学建筑设计研究院（集团）有限公司。
1.0.1为了使公司铁塔基础建设做到安全适用、技术先进、经济合理、确保质量，制定本技术要求。
1.0.2本技术要求适用于公司新建有埋深铁塔基础建设。
1.0.3在执行本技术要求与国家标准及行业规范有矛盾时，应以国家标准及行业、各地地方标准规范为准。
1.0.4在进行铁塔基础建设时，凡本技术要求未作出规定的，尚应符合现行国家标准及相关行业标准、各地地方标准的有关规定。
1.0.5铁塔基础建设应综合考虑基础设计、施工及建成后的环境影响问题。
1.0.6下列国家标准、行业规范及企业标准对于本技术要求的应用必不可少。
凡是注日期的，仅注日期的版本适用于本技术要求，凡是不注日期的，其最新版本适用于本技术要求。
《建筑结构荷载规范》GB50009-2012《建筑抗震设计规范》GB50011-2010《建筑桩基技术规范》JGJ94-2008《地基基础设计规范》GB50007-2011《建筑地基处理技术规范》JGJ 79-2012《混凝土结构设计规范》GB50010-2010《高耸结构设计规范》GB50135-2006《移动通信工程钢塔桅结构设计规范》YD/T5131-2005《钢结构单管通信塔技术规程》CECS236：2008《通信局（站）防雷与接地工程设计规范》GB 50689-2011《工业建筑防腐蚀设计规范》GB50046-2008《湿陷性黄土地区建筑规范》GB50025-2004《膨胀土地区建筑技术规范》GB50112-2013《冻土地区建筑地基基础设计规范》JGJ118-2011《通信铁塔技术要求（V1.1）》Q/ZTT 1002-20152.0.1 地基 ground,foundation soils支撑通信铁塔基础的土体或岩体。
2.0.2基础foundation将通信铁塔结构所承受的各种作用传递到地基上的结构组成部分。
2.0.3地基变形允许值allowable subsoil deformation为保证通信铁塔正常使用而确定的变形控制值。
2.0.4 地基处理 ground treatment,ground improvement为提高地基承载力，或改善其变形性质或渗透性质而采取的工程措施。
2.0.5 扩展基础spread foundation为扩散通信铁塔结构传来的荷载，使作用在基底的压应力满足地基承载力的设计要求，且基础内部的应力满足材料强度的设计要求，通过向侧边扩展一定面积的基础。
2.0.6桩基础pile foundation由设置于岩土中的桩和连接于桩顶端的承台共同组成的基础或由柱与桩直接连接的单桩基础。
2.0.7基桩foundation pile桩基础中的单桩。
2.0.8单桩竖向极限承载力ultimate vertical bearing capacity of a single pile单桩在竖向荷载作用下到达破坏状态前或出现不适于继续承载的变形时所对应的最大荷载，它取决于土对桩的支承阻力和桩身承载力。
2.0.9单桩竖向承载力特征值characteristic value of the vertical bearing capacity ofa single pile单桩竖向极限承载力标准值除以安全系数后的承载力值。
3基本规定3.0.1 铁塔基础正常使用时，应能承受上部铁塔结构所传递的可能出现的各种作用效应；在正常使用时应具有良好的工作性能，应能够满足铁塔正常的使用要求；在设计规定的偶然事件发生时及发生后，应仍能保持必须的整体稳定性；在满足安全适用、经济合理的前提下，应考虑技术先进和保护环境。
3.0.2铁塔基础设计前应委托有资质的勘察单位进行岩土工程勘察。
铁塔基础设计应委托有资质的设计单位设计。
3.0.3未经技术鉴定或设计许可，不得擅自改变上部铁塔的用途和使用环境，以避免由此对于地基基础所产生的不利影响。
4铁塔基础计算与构造4.1一般规定4.1.1铁塔基础的设计基准期为50年，设计使用年限为50年，结构安全等级为二级，设计等级为丙级，有特殊要求的基站可根据使用要求及现行相关国家标准另行确定，但不应低于上部结构的相关要求。
4.1.2铁塔的基础选型应综合考虑建设场地岩土工程勘察资料、铁塔的结构形式、周围环境条件和材料情况与施工条件、经济指标等因素。
4.1.3 铁塔地基基础设计时，所采用的作用效应与相应的抗力限值应符合下列规定：1按地基承载力确定基础底面积及埋深或按单桩承载力确定桩数时，传至基础或承台底面上的作用效应应按正常使用极限状态下作用的标准组合；相应的抗力应采用地基承载力特征值或单桩承载力特征值。
2计算地基变形时，传至基础底面上的作用效应应按正常使用极限状态下作用的准永久组合，当风玫瑰图严重偏心时，取风的频遇值组合，不应计入地震作用。
3计算挡土墙、地基或滑坡稳定以及基础抗拔稳定时，作用效应应按承载能力极限状态下作用的基本组合，但其分项系数均为1.0。
4 在确定基础或桩基承台高度、挡土墙截面厚度、计算基础或挡土墙内力、确定配筋和验算材料强度时，上部结构传来的作用效应组合和相应的基底反力，应按承载能力极限状态下作用的基本组合，采用相应的分项系数；验算基础裂缝宽度时，应按正常使用极限状态下作用的标准组合并考虑长期作用的影响进行计算。
4.1.4 对于满足以下条件的通信铁塔地基基础，可不做地基变形计算。
表4.1.4 无需验算地基变形的通信塔 地基主要受力层状况地基承载力特征值ak f (kPa)60≤ak f ＜80 80≤ak f ＜100结构 类型通信塔 高度(m) <40 <60 钢桅杆高度(m)<50<60注：当地基承载力特征值ak f ≥100(kPa)时，均无需做地基变形计算。
但如有下列情况之一时，应作地基变形验算：1 在基础上及其附近有地面堆载或相邻基础荷载差异较大，可能引起地基产生过大的不均匀沉降时；2 软弱地基上相邻建筑距离近，可能发生倾斜时。
4.1.5 铁塔基础混凝土构件应根据使用年限和环境类别进行耐久性设计，耐久性设计包括下列内容：1 确定结构所处的环境类别；2 提出对混凝土材料的耐久性基本要求；3 确定构件中钢筋的混凝土保护层厚度；4 不同环境条件下的耐久性技术措施；5 提出结构使用阶段的检测与维护要求。
注：对临时性的混凝土结构，可不考虑混凝土的耐久性要求。
4.1.6 混凝土结构暴露的环境类别应按表4.1.6的要求划分。
表4.1.6混凝土结构的环境类别环境类别条件条件一 室内干燥环境； 无侵蚀性静水浸没环境。
二a室内潮湿环境；非严寒和非寒冷地区的露天环境；非严寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境； 严寒和寒冷地区的冰冻线以下与无侵蚀性的水或土壤直接接触的环境 二b干湿交替环境；水位频繁变动环境； 严寒和寒冷地区的露天环境；严寒和寒冷地区冰冻线以上与无侵蚀性的水或土壤直接接触的环境 三a严寒和寒冷地区冬季水位变动区环境；受除冰盐影响环境； 海风环境 三b盐渍土环境；受除冰盐作用环境； 海岸环境四 海水环境五受人为或自然的侵蚀性物质影响的环境注：1 室内潮湿环境是指构件表团经常处于结露或湿润状态的环境；2 严寒和寒冷地区的划分应符合现行国家标准《民用建筑热工设计规范》GB 50176 的有关规定；3 海岸环境和海风环境宜根据当地情况，考虑主导风向及结构所处迎风、背风部位等因素的影响，由调查研究和工程经验确定；4 受除冰盐影响环境是指受到除冰盐盐雾影响的环境;受除冰盐作用环境是指被除冰盐溶液溅射的环境以及使用除冰盐地区的洗车房、停车楼等建筑；5 暴露的环境是指混凝土结构表面所处的环境。
4.1.7 设计使用年限为50年的混凝土结构，其混凝土材料宜符合表4.1.7的规定。
表4.1.7结构混凝土材料的耐久性基本要求环境等级 最大水胶比 最低强度等级最大氯离子含量(%)最大碱含量(kg/m3 )一 0.60 C20 0.30 不限制二a 0.55 C25 0.20 3.0二b 0.50(0.55) C30(C25) 0.15 三a 0.45(0.50) C35(C30) 0.15 三b0.40C400.10注：1 氯离子含量系指其占胶凝材料总量的百分比；2 预应力构件混凝土中的最大氯离子含量为0.06%; 其最低混凝土强度等级宜按表中的规定提高两个等级；3 素混凝土构件的水胶比及最低强度等级的要求可适当放松；4 有可靠工程经验时，二类环境中的最低混凝土强度等级可降低一个等级；5 处于严寒和寒冷地区二b、三a 类环境中的混凝土应使用引气剂，并可采用括号中的有关参数；6 当使用非碱活性骨料时，对混凝土中的碱含量可不作限制。
4.1.8 铁塔基础混凝土结构构件及桩身最大裂缝控制等级和最大裂缝宽度应根据环境类别和水、土介质腐蚀性等级按表4.1.8a、4.1.8b规定选用：表4.1.8a 结构构件的裂缝控制等级及最大裂缝宽度的限值（mm） 环境类别钢筋混凝土结构裂缝控制等级 w lim一三级 0.30二a0.20二b三a、三b表4.1.8b桩身的裂缝控制等级及最大裂缝宽度限值（mm）环境类别钢筋混凝土桩 预应力混凝土桩裂缝控制等级 w lim裂缝控制等级 w lim 二a 三 0.2（0.3） 二 0b 三 0.2 二 0三 三 0.2 一 0 注：1 水、土为强、中腐蚀性时，抗拔桩裂缝控制等级应提高一级；2 二a类环境中，位于稳定地下水位以下的基桩，其最大裂缝宽度限值可采用括弧中的数值。
