耐腐蚀离心泵用途及型号意义

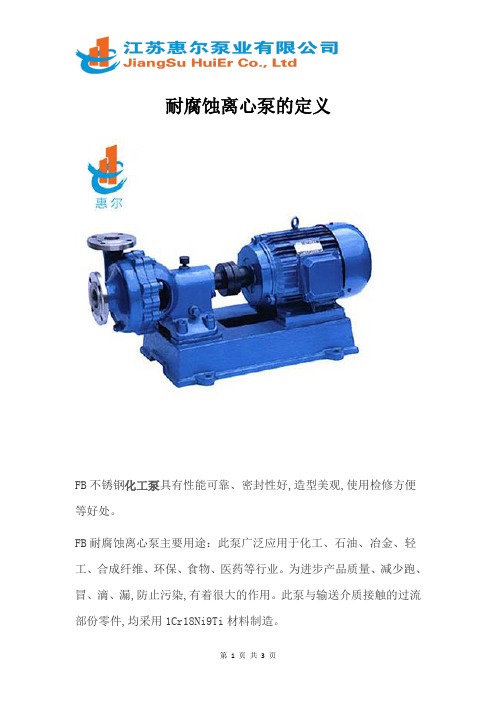

耐腐蚀离心泵的定义FB不锈钢化工泵具有性能可靠、密封性好,造型美观,使用检修方便等好处。

FB耐腐蚀离心泵主要用途：此泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食物、医药等行业。

为进步产品质量、减少跑、冒、滴、漏,防止污染,有着很大的作用。

此泵与输送介质接触的过流部份零件,均采用1Cr18Ni9Ti材料制造。

AFB不锈钢耐腐蚀离心泵是在F型耐腐蚀泵的基础上改进设计的,均采用新型的付叶轮动力轴封密封装置,属单级单吸悬臂式耐腐蚀离心泵。

可用于输送不含固体颗粒,有侵蚀性液体,被输送介质温度为-30℃～130℃,泵入口压力不大于2kg/cm2。

FB耐腐蚀泵常用于不含有固体颗粒介质,介质温度为-10℃～110℃,入口压力不大于2kg/cm2。

一、耐腐蚀离心泵型号意义100AFB-40100代表泵吸入口径（mm）A代表付叶轮单面密封F代表单级单吸悬臂式耐腐蚀离心泵B代表泵与输送介质接触过流部分为不锈钢1Cr18Ni9Ti制造二、产品特点FB型泵是单级、单吸悬臂式耐腐蚀离心泵、吸入口为水平方向，排出口为垂直向上。

主要由泵体、泵盖、叶轮、付叶轮、轴、轴套、托架、底座等零部件组成，采用前后开门两种结构形式。

泵盖位于泵体前面的称为前开门结构。

泵盖位泵体后面的称为后开门结构。

泵轴伸出端由两个滚动轴承支撑在托架上，抽承采用油脂润滑。

FB型采用机械密封装置，根据需要选用单端或者双端面机械密封，密封腔内通入有一定压力的水冲洗磨擦端面起冷却作用。

AFB型泵是悬臂式单吸、单级耐腐蚀离心泵，外型结构和安装尺寸与FB型泵相同，泵主要由泵体、泵盖、叶轮、付叶轮、轴、密封箱、托架等零部件组成。

泵轴伸出端面由两个滚动轴承支撑在托架上，轴承用润滑油润滑。

AFB型是将F型的部分结构及密封形式改革而成采用付叶轮动力密封装置，来减压并通过外接冷却水管进行冷却循环。

AFB型耐腐蚀离心化工泵是单级单吸悬臂式耐腐蚀离心泵，本公司汲取90年代各类泵的特点，采用先进水力模型，新颖结构与高强度组合式单双端面机械密封，具有高效节能、结构紧凑、性能稳定、使用可靠等优点。

上海沈泉泵阀制造有限公司■产品概述PF(FS)型，其泵体泵盖，叶轮及其输送介质接触的零件均采用聚偏氟乙烯或增强聚丙烯模压加工或注塑加工而成。

聚偏氟乙烯塑料具有机械强度高(见附表I)，耐腐蚀性能好(见附Ⅱ)是国际上应用较广的工程塑料之一。

PF(FS)型化工泵能满足输送-50℃-80℃温度条件下的多种浓度硫酸、盐酸、硝酸、 醋酸、磷酸、铬酸、草酸、氢氟酸和碱液、有机溶剂、氧化剂等化学介质、是化工、氯碱、 化肥、染料、试剂、农药、制药、电镀、环保等工业部门输送不含颗粒的腐蚀性介质的节 能型泵。

■产品结构PF(FS)型系列化工泵为直联式结构，由泵体及托架与电机法兰联接，托架支承泵体，叶轮通过轴与电机直联。

该系列泵的特点：结构简单紧凑、零件少、性能好。

泵的旋转方向， 自吸入口向电机方向看为顺时针方向旋转，泵出口垂直向上。

泵的密封，选用聚四氟乙烯(F4)波纹管，外装式耐腐蚀机械密封。

■型号意义■性能曲线图强耐腐蚀化工离心泵■性能参数表转速2900r／min转速1450r／min 吸上高度型号流量 m3／h扬程m 效率 配用电机kw 流量 m3／h扬程m效率n配用电机 KWm2 15 40 PF(FS)25-20-1201.5 20 41 1.16.5 15 51 PF(FS)32-25-125 5 20 50 1.510 15 50 5 3.75 39 PF(FS)40-32-125 7.5 20 55 2.2 3.75 5 40 1.1 31628 58 8 7 50 20 26 61 10 6.5 54 PF(FS)50-40-14525 24 63 312.5 6 55 1.551534 44 7.5 8.5 50 25 32 57 12.5 8 60 PF(FS)65-50-16030 30 59 5.515 7.5 60 2.253036 50 15 9 55 50 32 67 25 8 69 PF(FS)80-65-16060 28 65 7.530 7.2 68 3S6036 70 30 9.2 67 100 32 78 50 8 75 PF(FS)100-80-160120287511606.87145■产品装配1·将托架与电机法兰连接，拧紧螺栓。

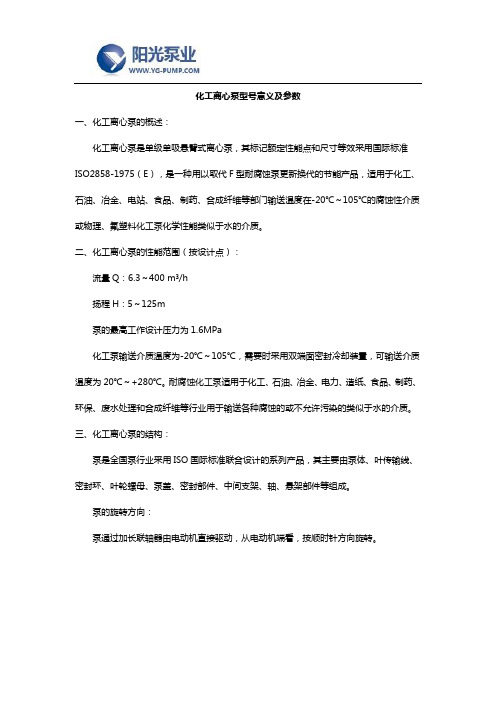

化工离心泵型号意义及参数一、化工离心泵的概述：化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、氟塑料化工泵化学性能类似于水的介质。

二、化工离心泵的性能范围（按设计点）：流量Q：6.3～400 m³/h扬程H：5～125m泵的最高工作设计压力为1.6MPa化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。

耐腐蚀化工泵适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

三、化工离心泵的结构：泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

泵的轴封型式：填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

四、化工离心泵的工作条件流量Q：6.3-400m3/h 转数N：2900-1450r/min 口径DN：50-200mm扬程H：5-125m 配带功率：0.55-90kw 工作压力P：1.6Mpa五、化工离心泵的型号意义例如：IH50-32-160IH-国际标准单级单吸化工离心泵50-吸入口直径（mm）32-排出口直径（mm）160-叶轮名义直径（mm）。

GBF耐腐蚀离心泵概述：聚全氟乙丙烯(F46)具有非常优良的耐蚀和耐热性能,除熔金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外，它几乎可以抵搞所有化学介质(包括浓硝酸和王水)。

我单位选用该材料生产的GBF耐腐蚀离心泵。

配和国内优秀水力模型和采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

GBF型衬氟管道离心泵具有特强的耐腐蚀性能，可替代316L不锈钢、钛合金等贵金属，而且高效节能、噪音低、性能可靠等优点。

GBF耐腐蚀离心泵适用于-85℃～+200℃温度的条件下，长期输送任意浓度的酸、碱液、氧化剂及其它腐蚀性液体。

广泛用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门。

GBF耐腐蚀离心泵特点：1、GBF型衬氟管道离心泵为立式结构，进出口口径相同，且位于同一中心线上，如加上防护罩则可置于户外使用。

2、GBF型衬氟管道离心泵叶轮直接安在电机轴承配置合理，轴向尺寸短，结构紧凑。

泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。

3、GBF型衬氟管道离心泵轴封采用普通型和耐颗粒型的机械密封或机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。

4、GBF型衬氟管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

销售部电话：０２１－６１５５７６７６／６１５５７６７８ ４００－６６５６－８８７ 图文传真：０２１－５６７７７１５３网 址：ｗｗｗ．ｓｑｍａｄｅ．ｃｏｍ 电子邮箱：ｓａｌｅｓ＠ｓｑｍａｄｅ．ｃｏｍGBF耐腐蚀离心泵性能参数表：型 号流 量扬 程转 速功率m3/h m r/min KWGBF25-12542029000.75/1.1 GBF25-125A 3.62029000.55/0.75 GBF25-1604322900 1.5/2.2 GBF25-160A 3.7322900 1.1/1.5 GBF40-125 6.3202900 1.1/1.5 GBF40-125A 5.61629000.75/1.1 GBF40-160 6.3322900 2.2/3 GBF40-160A 5.9282900 2.2 GBF40-200 6.35029004/5.5 GBF40-200A 5.94429004 GBF50-12512.5202900 1.5/2.2 GBF50-125A11162900 1.1/1.5 GBF50-16012.53229003/4 GBF50-160A11.7282900 2.2/3 GBF50-20012.5502900 5.5/7.5 GBF50-200A11.74429004/5.5 GBF65-125252029003/4 GBF65-125A22.3162900 2.2/3 GBF65-160253229004/5.5 GBF65-160A23.42829004/5.5 GBF65-200255029007.5/11 GBF65-200A23.54429007.5/11 GBF80-12550202900 5.5/7.5 GBF耐腐蚀离心泵型号：GBF80-125A451629004/5.5 GBF80-160503229007.5/11 GBF80-160A46.72829007.5/11 GBF80-2005050290015/18.5 GBF80-200A4744290011/15 GBF100-12510020290011/15 GBF100-125A891629007.5/11 GBF100-16010032290015/18.5 GBF100-160A93.528290011/15 GBF100-20010050290022/30 GBF100-200A93.544290018.5/22 GBF125-12516020290015/18.5 GBF125-125A14316290011/15 GBF125-16016032290022/30 GBF125-160A150********.5/22 GBF150-12516020290015/18.5 GBF150-125A150********/15 GBF150-16016032290022/30 GBF150-160A150********.5/22衬氟管道泵安装说明：1、安装前应检查机组坚固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。

不锈钢离心耐腐蚀化工泵型号及用途一、不锈钢离心耐腐蚀化工泵特点：SFB和SFBX系列泵是不锈钢耐腐蚀离心泵，两面三刀系列泵的叶轮有的采用半开式结构形式，有的则采用闭式结构形式，另外，泵与电机的联接方式又有直联系和带轴承托架式两种，所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封，由于我厂产品集优良结构、性能、造形于一身，兼过流零部件及连接架采用优质不锈钢材料制造，所以，两系列产品具有耐腐蚀性能可靠，使用、维护方便、结构紧凑、能耗低、密封性能好等一系列优点。

二、不锈钢离心耐腐蚀化工泵使用材质：1、过流零件及连接架：1Cr18Ni9Ti不锈钢2、机械密封：静环：陶瓷(SiC)。

动环石墨浸渍呋喃树脂。

3、橡胶结构件：氟橡胶。

1Cr18Ni9Ti不锈钢。

4、如输送介质或使用条件与本泵配置材料不相配时，可另议配置其它材质。

如：过流零件配316，轴封可配聚四氟乙烯。

或其它种类的动静环等立式管道离心泵。

三、不锈钢离心耐腐蚀化工泵主要用途：SFB和SFBX系列泵可输送温度不高于90℃(直联式)或不高于105℃(带轴承托架式)，含或不含)有细小软颗粒或纤维质，带腐蚀性或有卫生要求的液体，X系列泵还具有自吸性能，两系列泵广泛适用于食口、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用管道离心泵。

四、不锈钢离心耐腐蚀化工泵技术参数：流量：0.8-31m3/h;扬程：3-30m;电机功率：2.2-55KW;转速：2800r/min;口径：25-50;介质温度：100℃;自吸高度：1-2m。

五、不锈钢离心耐腐蚀化工泵型号意义：例如：50-1850-进口口径(mm)-直联式不锈钢耐腐蚀离心泵18-流量(m3/h)13-扬程(m)不锈钢耐腐蚀离心泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药、等部门。

该类产品具有性能稳定可靠，密封性能好，造型美观，使用检修方便等优点。

为提高产品质量，减少跑、冒、滴、漏，防止污染，改善环境，发挥很大的作用。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

磁力泵在型号上是有很多的，许多用户对于这些不是特别的了解，经常在选型时摸不着头脑，所以了解磁力泵的规格型号及参数是很有必要的，这可以在很大程度上帮助用户对于泵的选型。

鉴于磁力泵的型号种类之多，不同的厂家生产的泵也有所不同，上海沈泉磁力泵厂家便以CQB-F型耐腐蚀磁力泵来为大家讲解。

耐腐蚀磁力泵的型号说明：
CQB-F耐腐蚀磁力泵：该泵在过流部分上采用的是G具耐腐蚀性能的“氟塑料合金”，让该泵在耐腐蚀性能上十分的出色，可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而不会受到任何的损害。

并且该泵的外壳使用的是金属材料，在承受管道的重量以及抵受机械性冲击上也是非常不错的。

该泵由于拥有以上的特点常被广泛用于石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。

使用度：-20℃至100℃。

若用户想要了解详细的产品信息可点击CQB-F氟塑料磁力离心泵进行了解。

另外此泵可选流量范围：1.8-100(m3/h)，扬程范围：8-32(m)，功率范围：0.12-18.5(KW)，口径范围：15-100/15-80(mm)。

综上所述，在了解耐腐蚀磁力泵的规格参数及型号代表意义后，用户可将所需要的流量、扬程、介质及工作环境等告诉厂家，这样厂家可根据所提供的要求来为用户量身选择出适合的泵了。

产品介绍：
TH型泵是单级单吸（轴向吸入）耐磨耐腐蚀离心泵，（材质可根据客户需求提供、有金属和衬超高分子）供输送含细小固体颗粒、具有腐蚀性、粘度类似水的液体。

介质温度为0℃～80℃，需要时采用冷却措施温度可更高。

适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门
泵的型号意义
愿陛下亲之、信之，则汉室之隆，可计日而待也。

臣本布衣，躬耕于南阳，苟全性命于乱世，不求闻达于诸侯。

先帝不以臣卑鄙，猥自枉屈，三顾臣于草庐之中，咨臣以当世之事，由是感激，遂许先帝以驱驰。

后值倾覆，受任于败军之际，奉命于危难之间，尔来二十有一年矣。

先帝知臣谨慎，故临崩寄臣以大事也。

受命以来，夙夜忧叹，恐托付不效，以伤先帝之明；故五月渡泸，深入不毛。

今南方已定，兵甲已足，当奖率三军，北定中原，庶竭驽钝，攘除奸凶，兴复汉室，还于旧都。

此臣所以报先帝而忠陛下之职分也。

至于斟酌损益，进尽忠言，则攸之、祎、允之任也。

愿陛下托臣以讨贼兴复之效，不效，则治臣之罪，以告先帝之灵。

若无兴德之言，则责攸之、祎、允等之慢，以彰其咎；陛下亦宜自谋，以咨诹善道，察纳雅言，深追先帝遗诏。

臣不胜受恩感激。

今当远离，临表涕零，不知所言。

耐腐蚀化工离心泵介绍及型号大全耐腐蚀化工离心泵因为具有优良的耐腐蚀性能被广泛用于化工行业，不同的使用工况有不同型号的耐腐蚀化工离心泵，材质也不一样，代表型的耐腐蚀化工有IH型、FSB型、IHF 型、FN型、AFB型等，材质主要是不锈钢材质或者是氟塑料材质。

下面对几种常见的耐腐蚀化工离心泵进行详细介绍。

耐腐蚀化工泵是一种耐腐蚀性能良好的用于输送有腐蚀性的化学类液体，该系列的化工离心泵主要有IH型、IHF型、FSB型等，输送的介质温度不能超过80度，进口压力不超过0.6Mpa。

此系列化工泵主要适应于有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在-85℃～150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损。

耐腐蚀化工泵型号意义IH100-80-125AIH-单级单吸化工离心泵100-泵吸入口直径为50mm380-泵出口直径为32mm125-叶轮名义直径为125mmA-叶轮外径的改变。

125FS B – 40 L125表示吸入口直径80mmFS表示过介部分为氟塑料合金B表示离心泵40表示泵设计点扬程32mL表示轴连式(带底板)IH F 80 –50 – 250 – AIH表示国际标准化工泵系列代号F表示泵过流件为氟塑料制造80表示进口直径80mm50表示出口直径50mm250表示叶轮名义上直径250mmA表示叶轮经第一次切割耐腐蚀化工泵参数范围IH型流量：6.3~400m3/h扬程：5~125mFSB型流量：1.5~125m3/h扬程：10~50mIHF型流量：5~100m3/h扬程：20~80m耐腐蚀化工泵结构特点介绍该系列化工离心泵/hgb/中IHF型与FSB型是按国际标准并结合非金属泵的工艺设计制造。

泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷(或氮化硅)，动环采用四氟填充材料，其耐腐耐磨密封性极好。
