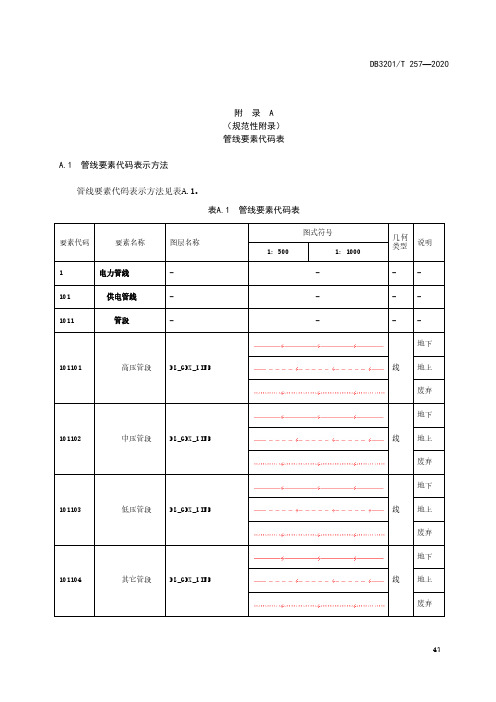

管线专业命名规范1. 长途管道：1）规范：：“城市A”+“城市Z”+“级别”+“序号”+管道2）[例]：从杭州市到湖州市的一条长途管道，命名为：杭州-湖州二干01管道。
2. 市区管道：市区管道一道路命名（或公路、小区名称）或起止地点命名1）以起止地点命名格式：主要用于点对点的管道规范：“地市”+“县市区”+“地点A”+“-”+“地点B”+“序号”+管道例：温州市鹿城区杨府山移动大楼-人民路移动大楼01管道2）以道路命名格式：主要用于片区化的管道规范：“地市”+“县市区”+“道路名称”+“序号”+管道[例]：温州市鹿城区上陡门住宅区02管道。
3. 人手井1）规范：“管道名称”+“#”+“序号”[例]：温州市鹿城区人民东路02管道#006。
3.1 局前井的命名：局前井指进线室出来的第一口人手井。
1）规范：“局站名称”+“方位”+“#”+“序号”+“局前井”[例]：温州市杨府山局站东#1局前井。
注：方位即东南西北中等，是指局前井的人手井位于局站的那一侧，局内井采用“中”。
3.2扩展井的命名1）扩充后缀：从+1开始编号，按扩建的时间先后次序依次编排。
2）[例] ：温州市鹿城区人民东路管道#005与温州市鹿城区人民东路管道#006之间扩建2个井，此名称分别为：温州市鹿城区人民东路管道#005+1、温州市鹿城区人民东路管道#005+2。
4. 标石１）规范：“管道名称”＋“编号”＋号＋标石２）注：编号：南北方向的标石路由从北端开始，东西方向的标石路由从东端开始编号。
从0001开始编号。
３）[例]：杭州-湖州二干02管道0050号标石。
５.管道段：一般指连通的两相邻人（手）井之间，人井与引上点等设施之间的一段管道。
引上管属于管道段的一种类型。
１）规范：“A端人手井名称”+“-”+“Z端人手井名称”+管道段[例]：温州市鹿城区人民东路管道#001-温州市鹿城区人民东路管道#002管道段。
２）在无法采用井到井的方式来命名时，可以采用管道名称加序号的方式命名（可用于存量管道段的命名）规范：“管道名称”+“管道段序号”+管道段[例]：磐安县花溪管道001管道段。
页码：第1页共 7页A.管道高后果区评价作业指导书1 范围本程序规定了对管道开展高后果区分析的方法, 适用于西气东输管道的高后果区分析作业。
2 术语高后果区（High Consequence Areas, HCAs）: 指如果管道发生泄漏会对人口健康、安全、环境、社会等造成很大破坏的区域。
随着人口和环境资源的变化, 高后果区的地理位置和范围也会随着改变。
高后果区用管道上的边界位置来描述区域位置, 如从XXXkm+xxm~XXXKkm+xxm或两管道上GPS位置点来描述。
潜在影响区域（Potential Impact Circle）: 当管段发生断裂或爆炸事故后, 可能对周边居民导致财产损失及人员伤害的区域。
气体管道可通过对潜在影响半径的计算得到HCAs的范围, 计算方法见附录1。
地区等级划分规定：按沿线居民户数和（或）建筑物的密集程度, 划分为四个地区等级。
按照GB50251-2003《输气管道工程设计规范》, 相关规定见附录2。
3 职责3.1 管道处负责制定全公司的HCAs识别、分析计划并监督实施, 汇总HCA识别表, 报天然气与管道分公司备案；3.2 各地区管理处负责对所辖管道进行HCAs识别、分析、管理, 及时修正。
4 作业内容4.1 西气东输HCAs定义气体管道经过区域符合如下任何一条的区域为高后果区:a）管道经过的第三类地区（地区等级划分规定见附录2）；b）管道经过的第四类地区；c）管道经过的第三类和第四类地区之外的地区, 潜在影响半径(计算方法见附录1)大于200m且在潜在影响范围内包括20户或更多的供人类使用的建筑。
对潜在影响半径大于200m的地区的人口密度可以通过与半径为200m以内的区域比例换算来识别, 在此区域内的建筑物数量的换算方法为: 20户×(200m/潜在页码：第2页共 7页影响半径)2；d）管道两侧200m内有医院、学校、托儿所、养老院、监狱或其他具有难以迁移或难以疏散的人群的建筑设施的区域；e）如果管道是直径大于762mm, 并且最大操作压力大于6.8MPa, 管道两侧300米以内设有医院、学校、托儿所、养老院、监狱或其他具有难以迁移或难以疏散的人群的建筑的区域；f）管道两侧200米以内（或管道是直径大于762mm, 并且最大操作压力大于6.8MPa, 管道两侧300米内, 在一年之内至少有50天（时间计算不需连贯）聚集20人或更多人的区域。
#3. 管段号采用卷册号+序号，如“J0501-P01”#4. 起点#5. 终点按支架或接点#9. 管道等级代号见HG/T20519.6管道材料等级号由下列三个单元组成L1B第一单元表示管道公称压力等级代号第二单元表示管道材料等级顺序号第三单元表示管道材质类别代号第一单元为管道的公称压力等级代号，用大写英文字母表示。
A-G用于ASME标准压力等级代号，H-Z用于国内标准压力等级代号（其中I、J、O、X不用）。
ASME标准的公称压力等级代号A ——150LB （2MPa）B ——300LB （5MPa）C ——400LBD ——600LB （11MPa）E ——900LB （15MPa）F ——1500LB （26MPa）G ——2500LB （42MPa）国内标准的公称压力等级代号H ——0.25MPaK ——0.6MPaM ——1.0MPaN ——2.5MPaP ——4.0MPaQ ——6.4MPaR ——10.0MPaS ——16.0MPaT ——20.0MPaU ——22.0MPaV ——25.0MPaW ——32.0MPa第二单元为管道材料等级顺序号，用阿拉伯数字表示，由1-9组成。
在压力等级和管道材质类别代号相同的情况下，可以有九个不同系列的管道材料等级。
第三单元为管道材质类别代号，用大写英文字母表示。
A ——铸铁B ——碳钢C ——普通低合金钢D ——合金钢E ——不锈钢F ——有色金属G ——非金属H ——衬里及内防腐#12. 流体类别见GB503162.1.1 A1类流体 category A1 fluid在本规范内系指剧毒流体，在输送过程中如有极少量的流体泄漏到环境中，被人吸入或人体接触时，能造成严重中毒，脱离接触后，不能治愈。
相当于现行国家标准《职业性接触毒物危害程度分级》GB 5044中I级（极度危害）的毒物。
2.1.2 A2类流体 category A2 fluid在本规范内系指有毒流体，接触此类流体后，会有不同程度的中毒，脱离接触后可治愈。
