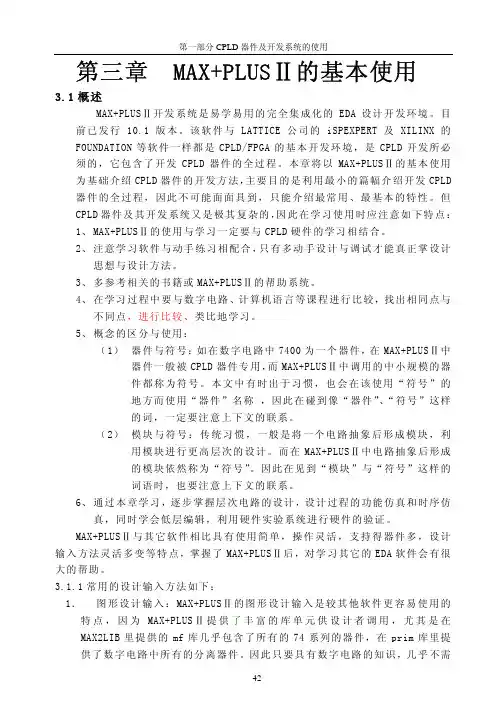

第三章 MAX+PLUSⅡ的基本使用3.1概述MAX+PLUSⅡ开发系统是易学易用的完全集成化的EDA设计开发环境。

目前已发行10.1 版本。

该软件与LATTICE公司的iSPEXPERT及XILINX的FOUNDATION等软件一样都是CPLD/FPGA的基本开发环境，是CPLD开发所必须的，它包含了开发CPLD器件的全过程。

本章将以MAX+PLUSⅡ的基本使用为基础介绍CPLD器件的开发方法，主要目的是利用最小的篇幅介绍开发CPLD 器件的全过程，因此不可能面面具到，只能介绍最常用、最基本的特性。

但CPLD器件及其开发系统又是极其复杂的，因此在学习使用时应注意如下特点：1、 M AX+PLUSⅡ的使用与学习一定要与CPLD硬件的学习相结合。

2、 注意学习软件与动手练习相配合，只有多动手设计与调试才能真正掌设计思想与设计方法。

3、 多参考相关的书籍或MAX+PLUSⅡ的帮助系统。

4、 在学习过程中要与数字电路、计算机语言等课程进行比较，找出相同点与不同点，进行比较、类比地学习。

5、 概念的区分与使用：（1） 器件与符号：如在数字电路中7400为一个器件，在MAX+PLUSⅡ中器件一般被CPLD器件专用，而MAX+PLUSⅡ中调用的中小规模的器件都称为符号。

本文中有时出于习惯，也会在该使用“符号”的地方而使用“器件”名称 ，因此在碰到像“器件”、“符号”这样的词，一定要注意上下文的联系。

（2） 模块与符号：传统习惯，一般是将一个电路抽象后形成模块，利用模块进行更高层次的设计。

而在MAX+PLUSⅡ中电路抽象后形成的模块依然称为“符号”。

因此在见到“模块”与“符号”这样的词语时，也要注意上下文的联系。

6、 通过本章学习，逐步掌握层次电路的设计，设计过程的功能仿真和时序仿真，同时学会低层编辑，利用硬件实验系统进行硬件的验证。

MAX+PLUSⅡ与其它软件相比具有使用简单，操作灵活，支持得器件多，设计输入方法灵活多变等特点，掌握了MAX+PLUSⅡ后，对学习其它的EDA软件会有很大的帮助。

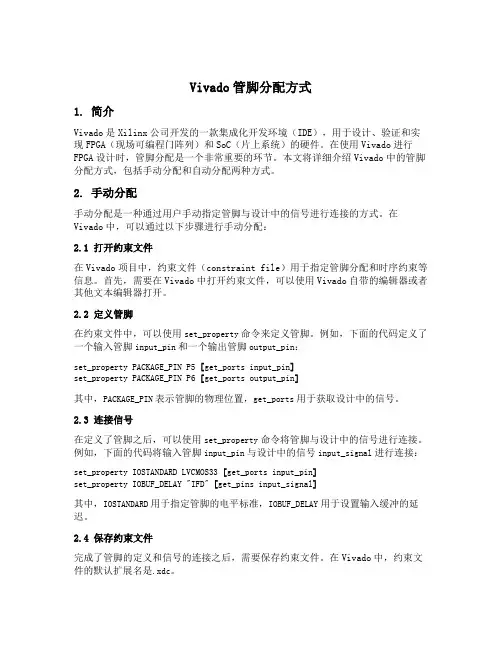

Vivado管脚分配方式1. 简介Vivado是Xilinx公司开发的一款集成化开发环境（IDE），用于设计、验证和实现FPGA（现场可编程门阵列）和SoC（片上系统）的硬件。

在使用Vivado进行FPGA设计时，管脚分配是一个非常重要的环节。

本文将详细介绍Vivado中的管脚分配方式，包括手动分配和自动分配两种方式。

2. 手动分配手动分配是一种通过用户手动指定管脚与设计中的信号进行连接的方式。

在Vivado中，可以通过以下步骤进行手动分配：2.1 打开约束文件在Vivado项目中，约束文件（constraint file）用于指定管脚分配和时序约束等信息。

首先，需要在Vivado中打开约束文件，可以使用Vivado自带的编辑器或者其他文本编辑器打开。

2.2 定义管脚在约束文件中，可以使用set_property命令来定义管脚。

例如，下面的代码定义了一个输入管脚input_pin和一个输出管脚output_pin：set_property PACKAGE_PIN P5 [get_ports input_pin]set_property PACKAGE_PIN P6 [get_ports output_pin]其中，PACKAGE_PIN表示管脚的物理位置，get_ports用于获取设计中的信号。

2.3 连接信号在定义了管脚之后，可以使用set_property命令将管脚与设计中的信号进行连接。

例如，下面的代码将输入管脚input_pin与设计中的信号input_signal进行连接：set_property IOSTANDARD LVCMOS33 [get_ports input_pin]set_property IOBUF_DELAY "IFD" [get_pins input_signal]其中，IOSTANDARD用于指定管脚的电平标准，IOBUF_DELAY用于设置输入缓冲的延迟。

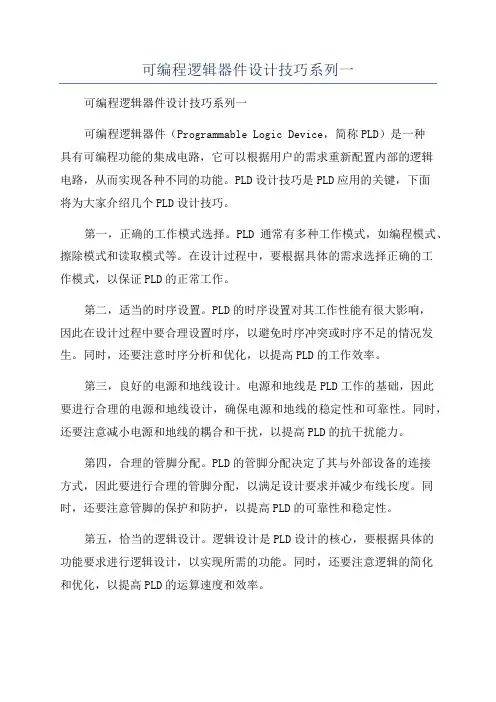

可编程逻辑器件设计技巧系列一可编程逻辑器件设计技巧系列一可编程逻辑器件（Programmable Logic Device，简称PLD）是一种具有可编程功能的集成电路，它可以根据用户的需求重新配置内部的逻辑电路，从而实现各种不同的功能。

PLD设计技巧是PLD应用的关键，下面将为大家介绍几个PLD设计技巧。

第一，正确的工作模式选择。

PLD通常有多种工作模式，如编程模式、擦除模式和读取模式等。

在设计过程中，要根据具体的需求选择正确的工作模式，以保证PLD的正常工作。

第二，适当的时序设置。

PLD的时序设置对其工作性能有很大影响，因此在设计过程中要合理设置时序，以避免时序冲突或时序不足的情况发生。

同时，还要注意时序分析和优化，以提高PLD的工作效率。

第三，良好的电源和地线设计。

电源和地线是PLD工作的基础，因此要进行合理的电源和地线设计，确保电源和地线的稳定性和可靠性。

同时，还要注意减小电源和地线的耦合和干扰，以提高PLD的抗干扰能力。

第四，合理的管脚分配。

PLD的管脚分配决定了其与外部设备的连接方式，因此要进行合理的管脚分配，以满足设计要求并减少布线长度。

同时，还要注意管脚的保护和防护，以提高PLD的可靠性和稳定性。

第五，恰当的逻辑设计。

逻辑设计是PLD设计的核心，要根据具体的功能要求进行逻辑设计，以实现所需的功能。

同时，还要注意逻辑的简化和优化，以提高PLD的运算速度和效率。

第六，合理的测试和验证。

在PLD设计完成后，要进行合理的测试和验证，以确保设计的正确性和可靠性。

在测试和验证过程中，可以使用仿真工具、测试工具和实验验证等方法，以验证PLD的功能和性能。

综上所述，PLD设计技巧对PLD的应用起着至关重要的作用。

只有掌握了正确的设计技巧，才能设计出能够满足需求的PLD电路，并提高PLD 的工作效率和性能。

希望以上介绍的PLD设计技巧对大家有所帮助。

第二种：建立TCL文件进行管脚分配。

这种方法比较灵活，是比较常用的。

这种方法具有分配灵活，方便快捷，可重用性等多方面优点。

方法如下：选择Projects菜单项，并选择Generate tcl file for project选项，系统会为你自动生成相应文件，然后你只要向其中添加你的分配内容就可以了。

还有一种方法就是直接用new ，新建一个TCL文件即可，具体不再细讲。

下面是我分配的内容一部分，可供大家参考。

set_global_assignment -name FAMILY Cycloneset_global_assignment -name DEVICE EP1C3T144C8set_global_assignment -name ORIGINAL_QUARTUS_VERSION 8.0 set_global_assignment -name PROJECT_CREATION_TIME_DATE "19:14:58 JANUARY 06, 2009"set_global_assignment -name LAST_QUARTUS_VERSION 8.0set_global_assignment -nameUSE_GENERATED_PHYSICAL_CONSTRAINTS OFF -section_ideda_palaceset_global_assignment -name DEVICE_FILTER_PACKAGE "ANY QFP" set_global_assignment -name LL_ROOT_REGION ON -section_id "Root Region"set_global_assignment -name LL_MEMBER_STATE LOCKED-section_id "Root Region"set_global_assignment -name DEVICE_FILTER_PIN_COUNT 144 set_global_assignment -name DEVICE_FILTER_SPEED_GRADE 8 set_global_assignment -name FITTER_EFFORT "STANDARD FIT" set_global_assignment -name BDF_FILE topDesign.bdfset_global_assignment -name QIP_FILE nios.qipset_global_assignment -name QIP_FILE altpll0.qipset_global_assignment -name USE_CONFIGURATION_DEVICE ON set_global_assignment -name STRATIX_DEVICE_IO_STANDARD "3.3-V LVTTL"set_global_assignment -name PARTITION_NETLIST_TYPE SOURCE -section_id Topset_global_assignment -name PARTITION_COLOR 14622752-section_id Topset_location_assignment PIN_72 -to addr[7]set_location_assignment PIN_69 -to addr[6]set_location_assignment PIN_70 -to addr[5]set_location_assignment PIN_67 -to addr[4]set_location_assignment PIN_68 -to addr[3]set_location_assignment PIN_42 -to addr[2]set_location_assignment PIN_39 -to addr[1]set_location_assignment PIN_40 -to addr[0]set_location_assignment PIN_48 -to data[15]set_location_assignment PIN_47 -to data[14]set_location_assignment PIN_50 -to data[13]set_location_assignment PIN_49 -to data[12]set_location_assignment PIN_56 -to data[11]set_location_assignment PIN_55 -to data[10]set_location_assignment PIN_58 -to data[9]set_location_assignment PIN_57 -to data[8]set_location_assignment PIN_61 -to data[7]set_location_assignment PIN_62 -to data[6]set_location_assignment PIN_59 -to data[5]set_location_assignment PIN_60 -to data[4]set_location_assignment PIN_53 -to data[3]set_location_assignment PIN_54 -to data[2]set_location_assignment PIN_51 -to data[1]set_location_assignment PIN_52 -to data[0]set_location_assignment PIN_16 -to clkset_location_assignment PIN_38 -to csset_location_assignment PIN_141 -to led[3]set_location_assignment PIN_142 -to led[2]set_location_assignment PIN_143 -to led[1]set_location_assignment PIN_144 -to led[0]set_location_assignment PIN_33 -to reset_nset_location_assignment PIN_41 -to rdset_location_assignment PIN_71 -to wrset_location_assignment PIN_105 -to mosiset_location_assignment PIN_107 -to sclkset_location_assignment PIN_106 -to ssset_location_assignment PIN_73 -to motor[0]set_location_assignment PIN_74 -to motor[1]set_location_assignment PIN_75 -to motor[2]set_location_assignment PIN_76 -to motor[3]set_instance_assignment -name PARTITION_HIERARCHY root_partition -to | -section_id Top# Commit assignmentsexport_assignmentsFPGA 点滴(2008-09-30 09:44:45)转载标签：杂谈以此记录心得以及重要的知识点。

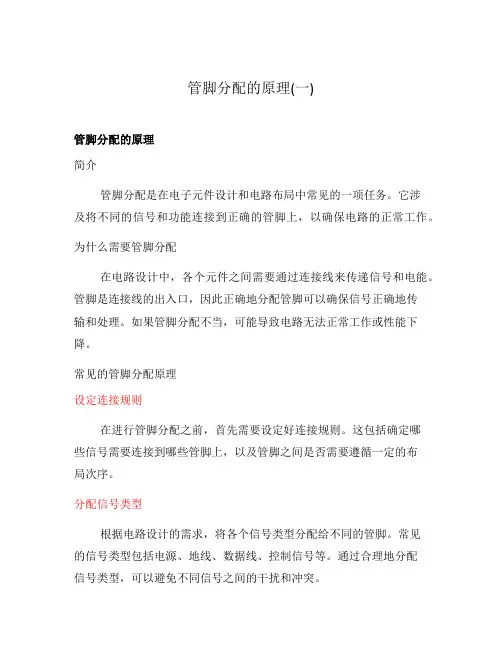

管脚分配的原理(一)管脚分配的原理简介管脚分配是在电子元件设计和电路布局中常见的一项任务。

它涉及将不同的信号和功能连接到正确的管脚上，以确保电路的正常工作。

为什么需要管脚分配在电路设计中，各个元件之间需要通过连接线来传递信号和电能。

管脚是连接线的出入口，因此正确地分配管脚可以确保信号正确地传输和处理。

如果管脚分配不当，可能导致电路无法正常工作或性能下降。

常见的管脚分配原理设定连接规则在进行管脚分配之前，首先需要设定好连接规则。

这包括确定哪些信号需要连接到哪些管脚上，以及管脚之间是否需要遵循一定的布局次序。

分配信号类型根据电路设计的需求，将各个信号类型分配给不同的管脚。

常见的信号类型包括电源、地线、数据线、控制信号等。

通过合理地分配信号类型，可以避免不同信号之间的干扰和冲突。

考虑电路布局在进行管脚分配时，还需要考虑整体电路布局。

首先，需要将相关的管脚分配到相邻的位置上，以便信号线的长度尽量短。

其次，还需要避免信号线之间的交叉和交错，以减少干扰。

地线和供电线的分配地线和供电线是电路中最重要的信号类型之一。

在进行管脚分配时，需要确保地线和供电线的分配合理。

通常会将地线和供电线分配到靠近元件的管脚上，以减少电阻和电压降。

考虑特殊要求有时候，电路设计会有一些特殊的要求，例如防止干扰、提高抗噪声能力等。

在进行管脚分配时，需要根据这些特殊要求来进行调整。

可能需要使用屏蔽管脚、增加分离管脚等方法来满足设计需求。

使用软件辅助对于复杂的电路设计，通常会使用电路设计软件来辅助管脚分配。

这些软件可以根据规则自动进行管脚分配，并提供可视化的界面来帮助设计者进行优化和调整。

结论管脚分配是电子元件设计和电路布局中的重要任务。

通过合理地分配管脚，可以确保电路的正常工作和性能优化。

在进行管脚分配时，需要设定连接规则、分配信号类型、考虑电路布局、地线和供电线的分配，以及满足特殊要求。

使用电路设计软件可以提高管脚分配的效率和准确性。

管脚分配的原理以管脚分配的原理为标题，本文将详细介绍管脚分配的原理及其应用。

一、管脚分配的概念及作用在电子设备中，管脚（Pin）是指连接芯片和其他组件的接口，用于传输信号和电源。

管脚分配是指将芯片上的不同功能信号连接到不同的管脚上，以实现芯片的正常工作。

管脚分配的准确性和合理性是电子设备设计中至关重要的一环。

管脚分配的原理基于芯片内部不同功能信号的特性和需求，通过设计电路板的布局和连接方式，将这些信号正确地引出并连接到相应的管脚上。

在进行管脚分配时，需要考虑以下几个方面：1. 信号的类型：不同的信号类型需要连接到不同的管脚上。

例如，电源信号需要连接到电源管脚上，数据信号需要连接到数据管脚上。

2. 信号的频率和带宽：高频信号和宽带信号对信号传输的要求更高，需要采用较短的线路和较低的阻抗，以减小信号的损耗和干扰。

3. 信号的电压和电流：不同的信号可能需要不同的电压和电流进行传输和驱动。

因此，在进行管脚分配时，需要根据信号的特性选择合适的管脚和连接方式。

4. 信号的引脚布局：芯片上的引脚布局不同，可能会影响管脚分配的布局和方式。

在进行管脚分配时，需要考虑芯片上的引脚排列和布局，以便更好地进行信号的传输和连接。

三、管脚分配的应用管脚分配在电子设备设计中起到至关重要的作用，它直接影响着设备的性能和功能。

以下是几个常见的应用场景：1. 微控制器：在微控制器设计中，管脚分配用于连接各种输入输出设备，如按键、LED灯、LCD屏幕等。

通过合理的管脚分配，可以实现微控制器与外部设备的正常通信和控制。

2. FPGA：在FPGA（Field Programmable Gate Array）设计中，管脚分配用于连接逻辑门和其他组件，实现特定的功能和逻辑运算。

合理的管脚分配可以提高FPGA的运算速度和资源利用率。

3. 集成电路：在集成电路设计中，管脚分配用于连接芯片内部的各种功能模块，如存储器、处理器、输入输出接口等。

通过合理的管脚分配，可以实现芯片各功能模块之间的正常通信和协作。

精品文档Quartus II中FPGA管脚的分配策略编写：***校核：审核：二〇一年月日目录目录 (I)QUARTUS II中FPGA管脚分配策略 (1)1.FPGA管脚介绍 (1)1.1.电源管脚 (1)1.2.配置管脚 (2)1.3.普通I/O管脚 (2)1.4.时钟管脚 (2)2.FPGA管脚分配方法 (3)2.1.P IN P LANNER方式 (3)2.2.I MPORT A SSIGNMENTS方式 (4)2.3.T CL S CRIPTS方式 (6)2.4.项目组统一使用方式 (9)3.编写FPGA管脚分配文件 (10)3.1.查看PDF格式的原理图 (10)3.2.查看P RJ PCB格式的原理图 (11)4.保存FPGA管脚分配文件 (12)4.1.T CL格式或CSV格式 (12)4.2.QSF格式 (12)4.3.项目组统一使用格式 (12)附录管脚类型说明 (13)Quartus II中FPGA管脚分配策略1.FPGA管脚介绍FPGA的管脚从使用对象来说可分为两大类：专用管脚和用户自定义管脚。

一般情况下，专用管脚大概占FPGA管脚数的20% ~ 30%，剩下的70% ~ 80%为用户自定义管脚。

从功能上来说可分为电源管脚、配置管脚、时钟管脚、普通I/O管脚等。

下面以Altera公司的Cyclone IV E系列芯片EP4CE30F23C8为例，如图1所示，芯片总共包含484个芯片管脚。

图中不同颜色的区域代表不同的Bank，整个芯片主要分为8个Bank，FPGA的各个管脚分布在不同的Bank中。

其中，三角形标记的管脚为电源管脚，正三角表示VCC，倒三角表示GND，三角内部的O表示I/O管脚电源，I表示内核电源。

圆形标记的管脚为普通用户I/O管脚，可以由用户随意使用。

正方形标记且内部有时钟沿符号的管脚为全局时钟管脚。

五边形标记的管脚为配置管脚。

图1 Wire Bond1.1.电源管脚FPGA通常需要两个电压才能运行，一个是内核电压，另一个是I/O电压。
