Quartus II常见问题集锦1、【问题】Pin Planner 的使用问题：在QuartusII 7.2 ，时序仿真都通过，但是，一旦使用Pin Planner设定引脚后，时序仿真就发生变化，与功能仿真结果不一致，不是理想的结果。
使用Pin Planner时要注意些什么问题呢？【解答】如果在没有设定引脚时就进行时序仿真，那么在后仿真就会不准确。
因为当设定引脚以后，需要重新进行布局布线，这和没有设定引脚是不同的，因此，布线的改变自然会影响到时序的改变。
通常的做法是：先做好所有的设定，生成网表文件和延时文件，再加上激励文件进行仿真，这个时候的仿真结果是最接近实际情况的。
通常的pin设定没有特定要求，差分信号是成对的。
所以请不要搞错。
时钟信号尽量使用专用的时钟引脚；普通I/O没有什么限制，做好时序约束就可以了。
2、【问题】怎样配置cyclone FPGA的管脚功能？【解答】FPGA芯片的引脚分为好多类，有通用IO，有时钟网络，有复位网络，这些引脚的具体功能是在布线时由用户选择的。
你可以自由的配置这些引脚的功能，但最好根据芯片的数据手册进行选择，如将时钟配置到专用时钟引脚上，将复位配置到专用复位引脚上，否则会影响最终的布线结果。
3、【问题】分配fpga管脚时该怎么选择，引脚有什么属性需要考虑，quartus2中引脚有几个属性：Reserved，Group，I/O Bank,Vref Group,I/O standard( 3.3-V LVTTL(default) )分别是什么意思，要怎么设置？【解答】首先说IO standard：这个是用于支持对应不同的电平标准。
FPGA IO 口的电压由IO bank上的VCC引入。
一个bank上引入3.3V TTL电平，那么此时整个bank上输出3.3V的TTL电平。
设置这个第一是为了和current strength 一起计算功率。
第二个是用于在IO口上加载正确的上拉/下拉电阻。
FPGA是基于SRAM编程的，编程信息在系统掉电时会丢失，每次上电时，都需要从器件外部的FLASH或EEPROM中存储的编程数据重现写入内部的SRAM中。
FPGA在线加载需要有CPU的帮助，并且在加载前CPU已经启动并工作。

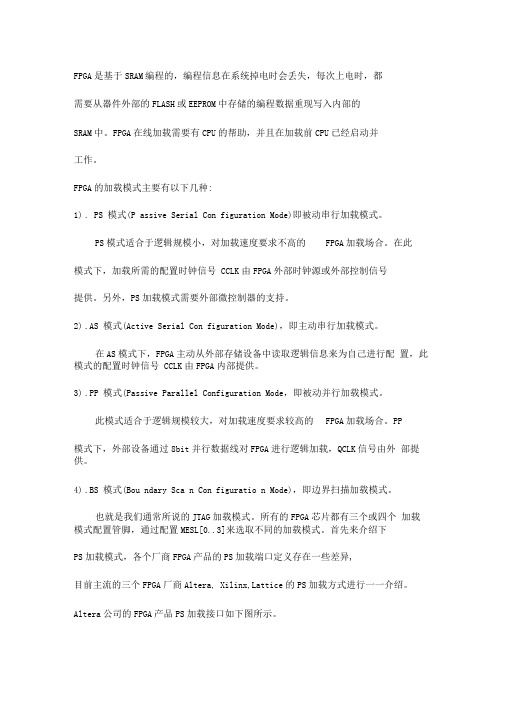

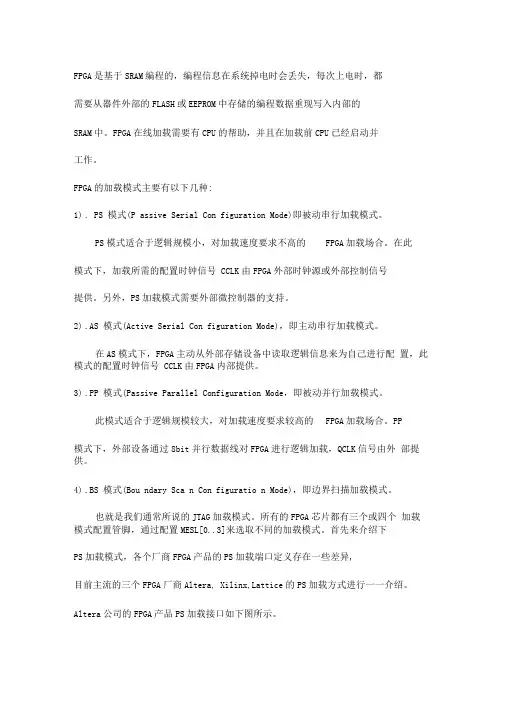

FPGA的加载模式主要有以下几种:1). PS 模式(P assive Serial Con figuration Mode)即被动串行加载模式。
PS模式适合于逻辑规模小，对加载速度要求不高的FPGA加载场合。
在此模式下，加载所需的配置时钟信号CCLK由FPGA外部时钟源或外部控制信号提供。
另外，PS加载模式需要外部微控制器的支持。
2).AS 模式(Active Serial Con figuration Mode)，即主动串行加载模式。
在AS模式下，FPGA主动从外部存储设备中读取逻辑信息来为自己进行配置，此模式的配置时钟信号CCLK由FPGA内部提供。
3).PP 模式(Passive Parallel Configuration Mode，即被动并行加载模式。
此模式适合于逻辑规模较大，对加载速度要求较高的FPGA加载场合。
PP模式下，外部设备通过8bit并行数据线对FPGA进行逻辑加载，QCLK信号由外部提供。
4).BS 模式(Bou ndary Sca n Con figuratio n Mode)，即边界扫描加载模式。
也就是我们通常所说的JTAG加载模式。
所有的FPGA芯片都有三个或四个加载模式配置管脚，通过配置MESL[0..3]来选取不同的加载模式。
首先来介绍下PS加载模式，各个厂商FPGA产品的PS加载端口定义存在一些差异,目前主流的三个FPGA厂商Altera, Xilinx,Lattice的PS加载方式进行一一介绍。
Altera公司的FPGA产品PS加载接口如下图所示。
nSTATUS1).C0NFIG_D0NE :加载完成指示输出信号，I/O接口，高有效，实际使用中通过4.7K电阻上拉到VCC，使其默认状态为高电平，表示芯片已加载完毕，当FPGA正在加载时,会将其驱动为低电平。
二、管脚分配方法FPGA 的管脚分配，除了在QII软件中，选择“Assignments ->Pin”标签（或者点击按钮），打开Pin Planner，分配管脚外，还有以下2种方法。

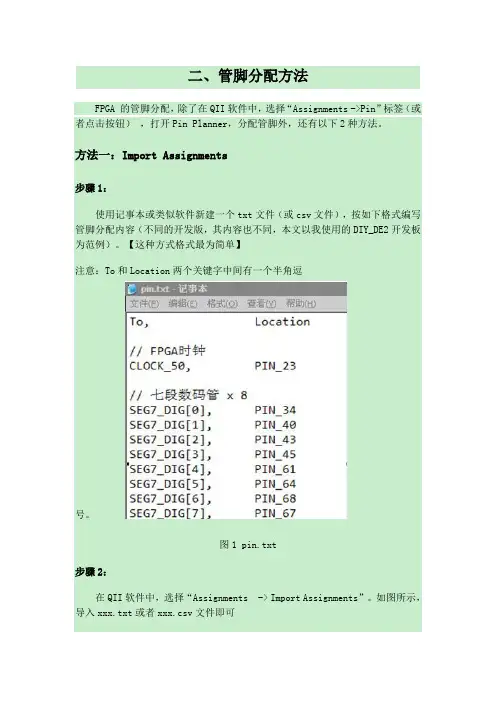

方法一：Import Assignments步骤1：使用记事本或类似软件新建一个txt文件（或csv文件），按如下格式编写管脚分配内容（不同的开发版，其内容也不同，本文以我使用的DIY_DE2开发板为范例）。
【这种方式格式最为简单】注意：To和Location两个关键字中间有一个半角逗号。
图1 pin.txt步骤2：在QII软件中，选择“Assignments -> Import Assignments”。
如图所示，导入xxx.txt或者xxx.csv文件即可图2 导入pin.txt步骤3：在QII软件中，选择“Assignments -> Pin”标签（或者点击按钮），打开Pin Planner，验证管脚是否分配正确。
图3 验证管脚是否分配正确方法二：导入source xxx.tcl文件步骤1：在QII软件中，使用“Assignments -> Remove Assignments”标签，移除管脚分配内容，以确保此次操作，分配的管脚没有因为覆盖而出现错误的情况。
图4 Remove Assignments注：在未执行任何管脚分配操作新工程中，可跳过步骤1。
步骤2：使用记事本或类似软件新建一个tcl文件，按如下格式编写管脚分配内容（不同的开发版，其内容也不同，本文以我使用的DIY_DE2开发板为范例）。
注意关键字set_location_assignment和-to的用法。
图5 pin.tcl步骤3：执行pin.tcl方法1：在QII软件中，使用“View -> Utility Windows -> Tcl Console”标签，打开Quartus II Tcl Console。
执行语句：图6 source pin.tcl方法2：在QII软件中，使用“Tools -> Tcl Scripts …”标签，打开Tcl Scripts。
EDA应用实习软件平台QuatusII简明使用指南邹海英编黑龙江工程学院电子工程系2010年12月·哈尔滨一、Quartus Ⅱ简介Quartus II是美国Altera公司于2000年推出的FPGA/CPLD开发设计的集成软件环境，能够直接满足特定设8BA1需要，为可编程芯片系统(SOPC) 提供全面的设计环境，是Altera 前一代FPGA/CPLD开发软件MAX+PLUS II的更新换代产品。
至今已相继推出了Quartus II 1.0，5.0，6.0，7.2等很多版本，2009年11月又推出最新的Quartus II软件9.1，与以前的软件版本相比，其新特性和增强功能将编译时间缩短了20%。
Quartus II 软件集成了FPGA 和CPLD 开发流程中所用到的所有工具和第三方软件接口。
我们可以使用Quartus II 软件完成FPGA 和CPLD 设计的所有阶段，也可以在设计的不同阶段使用自己熟悉的EDA 工具，如在输入综合阶段利用第三方的输入与综合工具，如Leonardo Spectrum、FPGA Compiler II、Synplify、Synplify Pro等，在仿真阶段利用第三方的仿真工具，如ModelSim、VCS MX等。
Quartus II 软件同时支持自上而下或自下而上的渐进式设计流程以及基于模块的设计方法。
使用Quartus II 模块编辑器、文本编辑器、Mega Wizard 插件管理器和EDA设计输入工具还可以设计Altera宏功能模块、参数化模块库(LPM) 功能和知识产权(IP)。
Quartus II 软件还提供全面的命令行界面解决方案。
它允许使用命令行可执行文件和选项完成设计流程的每个阶段。
另外，Quartus II还可以与MATLAB和DSP Builder相结合，进行FPGA的DSP系统开发。
二、Quartus II软件开发流程Quartus II软件的开发流程如图2-1所示。
第二种：建立TCL文件进行管脚分配。
这种方法比较灵活，是比较常用的。
这种方法具有分配灵活，方便快捷，可重用性等多方面优点。
方法如下：选择Projects菜单项，并选择Generate tcl file for project选项，系统会为你自动生成相应文件，然后你只要向其中添加你的分配内容就可以了。
还有一种方法就是直接用new ，新建一个TCL文件即可，具体不再细讲。
下面是我分配的内容一部分，可供大家参考。
set_global_assignment -name FAMILY Cycloneset_global_assignment -name DEVICE EP1C3T144C8set_global_assignment -name ORIGINAL_QUARTUS_VERSION 8.0 set_global_assignment -name PROJECT_CREATION_TIME_DATE "19:14:58 JANUARY 06, 2009"set_global_assignment -name LAST_QUARTUS_VERSION 8.0set_global_assignment -nameUSE_GENERATED_PHYSICAL_CONSTRAINTS OFF -section_ideda_palaceset_global_assignment -name DEVICE_FILTER_PACKAGE "ANY QFP" set_global_assignment -name LL_ROOT_REGION ON -section_id "Root Region"set_global_assignment -name LL_MEMBER_STATE LOCKED-section_id "Root Region"set_global_assignment -name DEVICE_FILTER_PIN_COUNT 144 set_global_assignment -name DEVICE_FILTER_SPEED_GRADE 8 set_global_assignment -name FITTER_EFFORT "STANDARD FIT" set_global_assignment -name BDF_FILE topDesign.bdfset_global_assignment -name QIP_FILE nios.qipset_global_assignment -name QIP_FILE altpll0.qipset_global_assignment -name USE_CONFIGURATION_DEVICE ON set_global_assignment -name STRATIX_DEVICE_IO_STANDARD "3.3-V LVTTL"set_global_assignment -name PARTITION_NETLIST_TYPE SOURCE -section_id Topset_global_assignment -name PARTITION_COLOR 14622752-section_id Topset_location_assignment PIN_72 -to addr[7]set_location_assignment PIN_69 -to addr[6]set_location_assignment PIN_70 -to addr[5]set_location_assignment PIN_67 -to addr[4]set_location_assignment PIN_68 -to addr[3]set_location_assignment PIN_42 -to addr[2]set_location_assignment PIN_39 -to addr[1]set_location_assignment PIN_40 -to addr[0]set_location_assignment PIN_48 -to data[15]set_location_assignment PIN_47 -to data[14]set_location_assignment PIN_50 -to data[13]set_location_assignment PIN_49 -to data[12]set_location_assignment PIN_56 -to data[11]set_location_assignment PIN_55 -to data[10]set_location_assignment PIN_58 -to data[9]set_location_assignment PIN_57 -to data[8]set_location_assignment PIN_61 -to data[7]set_location_assignment PIN_62 -to data[6]set_location_assignment PIN_59 -to data[5]set_location_assignment PIN_60 -to data[4]set_location_assignment PIN_53 -to data[3]set_location_assignment PIN_54 -to data[2]set_location_assignment PIN_51 -to data[1]set_location_assignment PIN_52 -to data[0]set_location_assignment PIN_16 -to clkset_location_assignment PIN_38 -to csset_location_assignment PIN_141 -to led[3]set_location_assignment PIN_142 -to led[2]set_location_assignment PIN_143 -to led[1]set_location_assignment PIN_144 -to led[0]set_location_assignment PIN_33 -to reset_nset_location_assignment PIN_41 -to rdset_location_assignment PIN_71 -to wrset_location_assignment PIN_105 -to mosiset_location_assignment PIN_107 -to sclkset_location_assignment PIN_106 -to ssset_location_assignment PIN_73 -to motor[0]set_location_assignment PIN_74 -to motor[1]set_location_assignment PIN_75 -to motor[2]set_location_assignment PIN_76 -to motor[3]set_instance_assignment -name PARTITION_HIERARCHY root_partition -to | -section_id Top# Commit assignmentsexport_assignmentsFPGA 点滴(2008-09-30 09:44:45)转载标签：杂谈以此记录心得以及重要的知识点。
QuartusII软件概述QuartusII软件是Altera公司最新版本的EDA开发软件，支持APEX系列、Cyclone系列、Stratix系列和Excalibur系列等新型系列器件的开发。
含有工作组计算、集成逻辑分析仪、EDA工具集成、多过程支持、增强重编译和IP集成等特性。
支持百万门级的设计，支持高速I/O设计，具有更强的设计能力和更快的编译速度。
QuartusII开发软件为可编程片上系统（SOPC）设计提供了一个完整的设计环境。
无论是使用个人电脑、NUIX或Linux 工作站，QuartusII都提供了方便设计、快速编译处理以及编程功能。
QuartusII输入的设计过程可分为创建工程、输入文件、项目编译、项目校验和编程下载等几个步骤。
1文本输入的设计过程现通过一个简单设计实例说明QuartusII的基本文本设计过程。
例：用硬件描述语言VHDL设计一个2 输入与非门，设计放d:\ nand2_lab1目录下，工程文件名为nand2_lab1 。
先打开“我的电脑”，在D盘新建名为“nand2_lab1”文件夹。
1、创建工程文件利用QuartusII软件创建工程向导（New Project Wizard）创建一个新工程。
步骤如下：1）打开QuartusII6.0软件界面，在“文件”菜单下选择“New Project Wizard”，点击“next”后弹出如图1.1对话框图1.1 New Project Wizard对话框第一页点选第一行右侧的“…”选择工程目录为“d:\ nand2_lab1”，在第二行输入项目名称： nand2_lab1，第三行默认把项目名设为顶层文件名，点击“next”，2)新建项目向导第二页，如图1.2，该窗口可为项目添加已经编辑好的程序文件，默认为空，点击“next”，图1.2 New Project Wizard对话框第二页3)新建项目向导第三页，如图1.3，该窗口可以选择FPGA硬件信息，在Family下拉框内选择“FLEX10K”，在Avaliable devices窗口选择芯片型号为：EPF10K20RC208-4，其它选项默认。

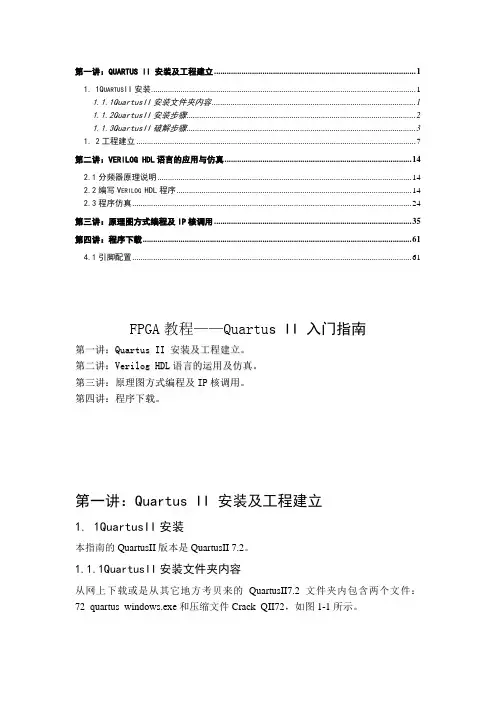

第一讲：QUARTUS II 安装及工程建立 (1)1.1Q UARTUS II安装 (1)1.1.1QuartusII安装文件夹内容 (1)1.1.2QuartusII安装步骤 (2)1.1.3QuartusII破解步骤 (3)1.2工程建立 (7)第二讲：VERILOG HDL语言的应用与仿真 (14)2.1分频器原理说明 (14)2.2编写V ERILOG HDL程序 (14)2.3程序仿真 (24)第三讲：原理图方式编程及I P核调用 (35)第四讲：程序下载 (61)4.1引脚配置 (61)FPGA教程——Quartu s II 入门指南第一讲：Q u a r t u s I I安装及工程建立。
