变间隙全自动自清洗过滤器

全自动自清洗过滤器产品手册上海徐净环保设备有限公司工作原理ZQ系列全自动自清洗过滤器是一种全自动在线自清洗水过滤器，过滤器网内安装一套不锈钢刷，或吮吸扫描器，或丝刷+吮吸组合，以上装置由减速电机带动旋转，在过滤器端盖上或底部安装一个电动排污阀。

工作时，浊水由进水口进入，通过不锈钢楔形网过滤污物。

净水由出水口流出，当污物聚集过多时，造成过滤不畅，腔体压力上升，当进出水的压力差值达到一定值时（预先设定），压差开关发出信号给控制器，控制器启动减速机电机，带动内部装置旋转刷掉或吮吸污物杂质。

同时打开电动排污阀，排出污物，清洗时间约为1分钟，自清洗期间无需断流，排污压力损失不超过0.05MPa，流量损失不超过1%。

设备分类按控制方式，可分为手动、自动两种类型；按清洗方式，可分为刷式、吮吸式、刷吸式三种类型；按构造方式，可分为L、Y型两种类型。

技术参数最高水温50℃反冲时间60-120秒反冲耗水量约500公升(水压4kg时)电源380v 、50HZ、3相、控制器：220v产品特点1） 过滤精度默认为 100 微米，且从 100 至 3000 微米可选，过滤面积大，纳污量高， 用户可根据实际工况定制。

2）清洗方式简单，且清洗循环电子监控，可实现自动清洗排污。

全自动自清洗过滤 器控制系统中的参数可调节。

3）设有电机过载保护，可有效保护电机。

4）具有在清洗排污时不间断供水、无需旁路的特点，且清洗时间短，排污耗水量少， 不超过总流量的 1%。

5）维修性强、安装拆卸简便易行。

6）与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。

电机功率0.03-0.75kw过滤器机壳 碳钢或不锈钢 滤网 不锈钢(编织、烧结、楔形)过滤精度50-3000微米Y 型自清洗过滤器技术参数及规格尺寸L 型自清洗过滤器技术参数及规格尺寸规格型号进出口 尺寸 DNL1 mmL2 mmL mmD mmH mm最大 流量 t/h 重量 KgZQ-50Y(S/Z) 50 500 710 330 159 550 19 50 ZQ-80Y(S/Z) 80 550 710 330 159 550 50 52 ZQ-100Y(S/Z) 100 670 810 430 219 670 80 76 ZQ-125Y(S/Z) 125 690 820 430 219 680 125 80 ZQ-150Y(S/Z) 150 800 950 480 273 720 180 114 ZQ-200Y(S/Z) 200 900 1050 560 325 850 320 154 ZQ-250Y(S/Z)250120013507444261050490260 规格 型号进出口尺寸DN最大 流量 t/hA mmB mm排污 mm型号说明：如：Z Q （S/X ）-150 Y (S/Z)S 表示手动控制，Z 表示自动控制 表示为Y 型表示进出口经：DN150mm表示自清洗过滤器(S 刷式，X 吮吸式，SX 刷+吮吸结合)用户选型参考因素：▲系统处理水量，设备进出口通径；▲杂质过滤精度要求；▲系统工况要求，如：动力源、管道压力、空间布局、温度；▲过滤水体的水质状况；▲对于含强酸、强碱或其他特殊水质等情况，应用户要求特殊定制；▲过滤絮状物，原则上不选用刷式清洗，应选用吮吸式清洗设计．主要应用领域：1、空调暖通系统：有效降低悬浮物及浊度，解决冷凝器、冷却器等系统堵塞问题，使除垢设备及药剂的效果达到最佳，提高系统运行效率；2、钢铁：用于原料场、烧结球团厂水处理过滤、高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤；3、汽车制造：涂装生产线、冷却循环水系统，在汽车、拖拉机、摩托车、发动机制造水处理工序都有广泛应用；4、发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却循环水、密封用水的过滤；5、石油化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本；6、农业园林及造纸：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品；7、给水及污水处理：用于预处理系统中，提高系统运行效率；8、矿山：过滤井下喷淋水，保证系统工作正常；9、机械、食品或其他：对系统进行自动、精密过滤，用来防止冷却水系统堵塞。

全自动自清洗过滤器操作规程一、引言全自动自清洗过滤器是一种先进的水处理设备，能够实现自动清洗、过滤和循环的功能，广泛应用于工业、农业、民用等领域。

为了确保过滤器的正常运行和操作人员的安全，制定本操作规程。

本规程适用于全自动自清洗过滤器的操作和维护。

二、操作规程1. 开机前准备a) 检查全自动自清洗过滤器是否与电源连接正常。

b) 检查进出水管道是否连接牢固。

c) 检查清洗水源是否正常供应。

2. 启动过滤器a) 打开电源总开关，确认过滤器上的指示灯亮起。

b) 打开主控面板，按照操作界面的提示进行设定。

3. 过滤器正常运行a) 观察电子指示屏上的运行状态，确保各项参数正常。

b) 注意观察进出水压力，若发现异常应及时停机检修。

c) 根据实际情况，灵活调整过滤器的工作模式和运行时间。

4. 定期清洗a) 根据设备的使用情况，制定合理的清洗周期，一般建议每1-2周进行一次清洗。

b) 在清洗前，确保关闭进出水阀门，避免清洗液流失。

c) 按照操作界面的指示，启动清洗程序。

d) 清洗完毕后，及时关闭清洗液排放阀门。

5. 故障处理a) 如果出现故障，应立即停机检修，不得擅自操作。

b) 若无法处理故障，请及时联系设备供应商或专业维修人员。

三、安全操作注意事项1. 操作人员应具备相关的专业知识和技能，严禁未经培训人员操作设备。

2. 在操作过程中，应佩戴防护手套和眼镜，避免直接接触滚筒和管道。

3. 不得随意改变设备参数和设定值，以免影响设备的正常运行。

4. 在清洗过程中，要注意避免热水或化学药品溅入皮肤或眼睛。

5. 停机维修前，必须断开电源和进出水管道，确保操作人员的安全。

四、维护保养1. 定期检查设备的电线、管道等连接部位，确保无松动或漏水现象。

2. 定期检查设备的滤网和滚筒，清除其中的杂质和沉积物。

3. 定期检查设备的运行参数，如进出水压力、温度等，保持在正常范围内。

4. 根据设备的使用情况，定期更换滤芯和密封件，确保设备的正常运行。

Automatic Back-Flushing Filter AutoFilt ® RF4W for water applicationsProduct description●Self-cleaning automatic filter●Separation of solid particles from low viscosity fluidsConical filter element technology ●Wedge wire (50 µm – 1000 µm) ●SuperMesh wire mesh, 3-layer, sintered (25 µm, 40 µm, 60 µm) ●Optional SuperFlush non-stick technology Product advantages ●Ready-to-operate unit●Compact design with innovative sealing concept and quick-opening ●Fully automatic operation●No interruption of filtration during back-flushing●Full filtration performance following back-flushing●Maximum utilisation of the filter area ●Low operating costs ●Low maintenance costs1. GENERALRF4WL3 (EU)RF4WL3 (EPT)2. FUNCTIONThe fluid to be filtered flows through the filter elements of the back-flushing filter, passing from the inside to the outside●During this process, the particles deposit on the smooth inside of the filter element surface●As the level of contamination increases, the differential pressure between the dirty and the clean side of the filter increases●When the pressure drop reaches the pre-set trigger point,back-flushing starts automatically Automatic: Back-flushing is triggered automatically when the triggering differential pressure is exceeded●Timer function: Makes it possible to set a maximumfiltration time, independent of differential pressure, between the two back-flushing cycles ●By pressing the “TEST” buttonThe rotary drive rotates the filter element mounting plate, along with the filter elements, into position so that a clogged filter element is located above a flush opening ●The back-flushing valve is opened●The pressure drop between filtrate side and back-flush line flushes a small amount of the filtrate back through the contaminated filter element●The contaminant particles deposited on the inside of the filter elements are loosened and flushed into the back-flush line via the flush opening●Once the “back-flush time per filter element” has elapsed, the back-flushing valve is closed●In this way, all the filter elements are back-flushed, one after the other● A back-flushing cycle is complete once all the filter elements have been cleaned●The flow of filtrate is not interrupted during back-flushing ●The gear motor rotates the filter element mounting plate continuously as it passes underneath the filter elements to be cleaned●The pressure drop between filtrate side and back-flush line flushes a small amount of the filtrate back through the contaminated filter elements●The contaminant particles deposited on the inside of the filter elements are detached and carried away via the filter element mounting plate into the back-flush line●Once a pre-set time has elapsed, the gear motor stops and the electric back-flushing valve closes automatically● A back-flushing cycle is complete once all the filter elements have been cleaned●The number of circulations can be preset via the control ●The flow of filtrate is not interrupted during back-flushingFiltration Back-flushingOutletBack-flush lineInlet3. SPECIAL FEATURESConical filter elementsRobust wedge wire or SuperMesh filter elements madefrom stainless steel are used in the HYDAC AutoFilt ® RF4W automatic back-flushing filter. The conical shape of the filter elements provides maximum efficiency during filtration and optimum effectiveness during back-flushing.SuperFlush non-stick coatingFor waste-water treatment applications, the filter elements can also be given a special non-stick coating (SuperFlush).Advantages of the SuperFlush coating: ●Unique coating technology●Available for conical filter elements●Prevents particle build-up on the filter element surface●Gel-like particles do not adhere to the filter element surface ●Reduces biofouling●Increases the service life ●Increases efficiencyWedge wireSuperMesh –Wire mesh, sintered, withoutsupport structureWith Without SuperFlushNon-stick coating for filter elementsEfficiency of back-flushingFilter elements:cylindrical vs. conicallow high The conical shape and alignment of the filter elements allow uniform flow, resulting in a low pressure drop and effective cleaning of the filter elements.Advantages:●Fewer back-flushing cycles ●Lower back-flushing lossesto be back-flushed remains in the flushing position for only a few seconds. Rapid opening of the back-flushing valve generates a pressure surge in the filter element openings, providing an additional cleaning effect to the back-flushingprocess.closes during back-flushing of each filter element.4. FILTER CALCULATION** Please contact our Head Office if you have any queries regarding filter design®the presence of a pressure difference of at least 1.5 bar* between the filter outlet and the back-flush line●This minimum pressure difference is vital for the filter operation●Application data is determined using filter questionnaires ●The flow velocity of 4 m/s at the filter inlet should not be exceeded●The maximum permitted operating temperature for all AutoFilt ® RF4W is 80 °C●The minimum flow rate must not drop below 40 l/min clean condition must not exceed 0.2 bar●The pressure drop curve applies to filtration ratings of 50 µm to 1000 µm wedge wire and to 25 µm / 40 µm and 60 µm SuperMesh filter elements●The flow velocity of 4 m/s at the filter inlet should not be exceeded basis for selection of the AutoFilt ® RF4W.ÎIn particular, the higher contamination load in the cooling lubricant emulsion applications requires that the filter be calculated more generouslyCALCULATION TABLES5. FILTER CONFIGURATION** Other versions and customer-specific special solutions after consultation with our Head Office.392118118467 2367. DIMENSIONSRF4WL3-EPTRF4WL3-EUThe dimensions indicated have ± 10 mm tolerances.Technical modifications are reserved.Venting R e m o v a l h e i g h t B a c k -fl u s h i n g NOTEThe information in this brochure relates to the operating conditions and applications described.For applications and/or operating conditions not described please contact the relevant technical department. Subject to technical modifications.Process Technology GmbHD-66538 NeunkirchenTel.: +49 (0)6897 - 509-1241 Fax: +49 (0)6897 - 509-1278 Internet: E-mail:*************************。

全自动反冲洗过滤器一、概述我司生产的CNAF系列自动反冲洗过滤器，是一种自清洗密封过滤器，具有在线过滤、除污、排污功能，主要用于各种闭式循环系统（空调系统、工业冷却系统、取暖系统等）的循环水过滤、净化处理。

该系列除污器主要是根据进出水压力差进行反冲洗的操作，以达到自清洗滤网的功能。

二、选型说明：（1）介质工作压力：分为1.0 MPa，1.6 MPa，2.5 MPa,4.0 MPa（2）工作温度：≤100℃（3）过滤精度：0.8-5mm(特殊要求需另行设计)三、工作原理：反冲洗过滤器主要由优质碳钢筒体、滤筒、排污阀、水流导向阀、换向执行器、压差控制器、压力表等组成。

当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出（见图1）。

当过滤器进出水压差达到0.06-0.08MPa之间（或出水压力过低，不能满足后置系统正常运行）时，则需要对滤网进行反冲洗。

关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用图1 正常过滤状态（水流导向阀开启）图2 反洗排污状态（水流导向阀关闭）四、外形尺寸参数:型号 进出水口径D L D1 排污孔径D2 CNAF-FC02-1.050 400 108 25CNAF-FC2.5-1.0 65 500 133 40CNAF-FC03-1.0 80 550 159 40CNAF-FC04-1.0100 600 159 50CNAF-FC05-1.0 125 640 219 50CNAF-FC06-1.0 150 700 273 65CNAF-FC08-1.0200 750 325 65CNAF-FC10-1.0 250 810 400 80CNAF-FC12-1.0 300 1100 460 80CNAF-FC14-1.0350 1200 530 80CNAF-FC16-1.0 400 1300 590 100CNAF-FC18-1.0 450 1500 690 100CNAF-FC20-1.0 500 1600 750 100CNAF-FC24-1.0 600 1700 880 100CNAF-FC28-1.0700 1900 1050 150CNAF-FC32-1.0800 2200 1200 150CNAF-FC36-1.0900 2400 1400 150CNAF-FC40-1.01000 2600 1600 150五、安装与使用:1、安装简单，只需按照设备筒体上箭头指示进水方向连接在管路上；2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放；3、排污管就近接入排水沟，且应保持排污顺畅；4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门；5、控制器的设定方法：（1）出水压力值设定方法：系统运行后，观察进水压力值，将出水口电接点压力表下限值设定为低于进水压力值0.03-0.06MPa 之间，上限值设定为等于进水压力值或略低于进水压力值0.02MPa左右即可。

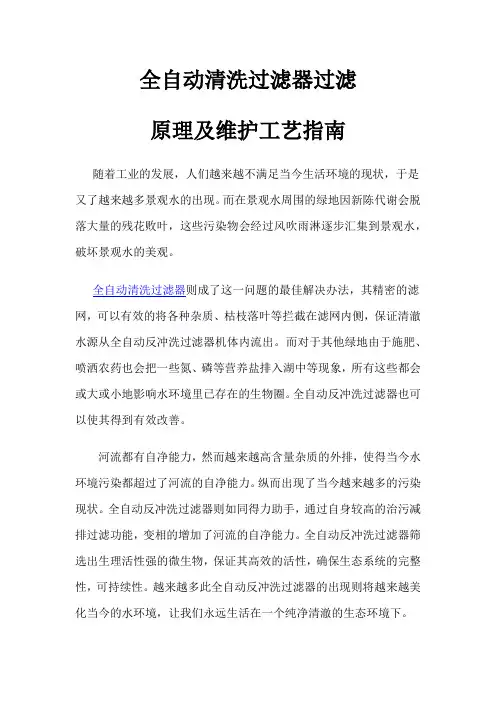

全自动清洗过滤器过滤原理及维护工艺指南随着工业的发展，人们越来越不满足当今生活环境的现状，于是又了越来越多景观水的出现。

而在景观水周围的绿地因新陈代谢会脱落大量的残花败叶，这些污染物会经过风吹雨淋逐步汇集到景观水，破坏景观水的美观。

全自动清洗过滤器则成了这一问题的最佳解决办法，其精密的滤网，可以有效的将各种杂质、枯枝落叶等拦截在滤网内侧，保证清澈水源从全自动反冲洗过滤器机体内流出。

而对于其他绿地由于施肥、喷洒农药也会把一些氮、磷等营养盐排入湖中等现象，所有这些都会或大或小地影响水环境里已存在的生物圈。

全自动反冲洗过滤器也可以使其得到有效改善。

河流都有自净能力，然而越来越高含量杂质的外排，使得当今水环境污染都超过了河流的自净能力。

纵而出现了当今越来越多的污染现状。

全自动反冲洗过滤器则如同得力助手，通过自身较高的治污减排过滤功能，变相的增加了河流的自净能力。

全自动反冲洗过滤器筛选出生理活性强的微生物，保证其高效的活性，确保生态系统的完整性，可持续性。

越来越多此全自动反冲洗过滤器的出现则将越来越美化当今的水环境，让我们永远生活在一个纯净清澈的生态环境下。

全自动自清洗过滤器采用生态学原理处理水体主要通过两条途径，一是在全自动反冲洗过滤器循环水经过时向水体投放优势菌种;二是人为地将全自动反冲洗过滤器吸取水体水质来保持水体中各种群数量上的均衡。

两条途径相辅相成。

面对当前越来越恶化严重的生态污染，已经有了先进的解决办法，这便是全自动反冲洗过滤器。

一款高效的水过滤装置，通过对水资源的精密过滤，确保水环境中各类污染的扩散污染。

而全自动反冲洗过滤器的作用也得到了广泛的认可。

保养与维护水处理过滤器方法解析在水处理行业中过滤器是一种很常见的配件之一，其种类很多如：精密过滤器、活性炭过滤器、前置过滤器、粗虑过滤器、碟盘式过滤器等，可根据用水要求、水质及要求出水水质来选择匹配的类型。

由于过滤器长期运行或长期闲置都会影响到其寿命与工作效率，所以维护与保养很重要。

全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。

全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。

克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。

实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。

二、应用条件1、系统水质酸碱性PH>6.5总碱度<700mg/l (CaCO3计)总硬度+总碱度<800mg/l (CaCO3计)2水温：<0-90℃（流经水处理器的水温）3水压<1.0MPA （特殊可制造<2.5MPA）4浓缩倍率<3.5（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。

2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。

3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。

4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。

5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于1.50米。

6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。

全自动自清洗过滤器操作规程1. 概述全自动自清洗过滤器是一种新型过滤器，具有自动清洗功能，可自动处理大量脏污水，并保证过滤器的正常运行。

本文档简要介绍了全自动自清洗过滤器的操作规程，包括准备工作，操作流程和注意事项。

2. 准备工作在使用全自动自清洗过滤器前，需要作好以下准备工作：1.了解过滤器的结构和工作原理；2.熟悉各种阀门、管道和操作按钮的位置和用途；3.检查过滤器滤网是否清洁，若有污垢需要及时清洗；4.检查电源是否正常连接，所有电气设备是否正常工作；5.检查周围环境是否安全，是否有杂物或障碍物；6.佩戴好劳保用具，如手套、口罩等。

3. 操作流程步骤一：打开总阀门打开总阀门后，待水流稳定之后，打开空气阀，排出进水管内积存的空气，防止产生压力波动，损坏设备。

步骤二：开启本机电源确认电源连接正常后，开启本机电源。

等待设备启动，直到屏幕显示正常后，按启动键进入准备状态。

步骤三：设置操作参数设置所需的操作参数，包括启动方式、运行时间、清洗时间等，在设备启动前完成设置。

步骤四：运行设备在设置好操作参数并确认无误后，通过触摸屏启动设备。

设备将依据设置的参数进行自主过滤。

步骤五：清洗设备等待设备过滤一定时间后，进入清洗状态。

此时设备会自动清洗滤筒表面的污物，清洗完毕后重新回到过滤状态。

清洗完毕后，按照需要重新设置操作参数，再次启动设备。

步骤六：关闭设备在使用完毕后，需要关闭设备。

先关闭进水阀，排空管路内的水，再关闭总阀门，最后关闭电源，保持设备环境的整洁。

4. 注意事项1.在操作设备时，应注意操作指引，以避免误操作导致设备故障；2.在使用前，要检查滤网是否清洁，及时清洗以确保过滤效果；3.在清洗设备时，应注意安全，避免被喷出的水射伤；4.定期对过滤器进行保养和维护，如更换滤网、清洗电气设备等；5.禁止将非水体或化学液体经过本设备过滤，以保证设备正常使用。

5. 总结全自动自清洗过滤器在水处理中担负着重要的角色，在操作过程中遵循上述操作规程，可更好地发挥其优势，保证设备正常运营。

全自动自清洗过滤器操作规程全自动自清洗过滤器是一种能够自动清理过滤介质的设备，其通过预设的程序和控制系统实现过滤介质的清洗和再生，以保证过滤器的高效运行。

下面是全自动自清洗过滤器的操作规程，包括设备准备、操作步骤、维护保养等内容，共计____字。

一、设备准备1.确保设备处于停机状态，断开电源并确保设备处于安全状态。

2.检查过滤器的外观是否完好，清除过滤器周围的杂物和障碍物。

3.检查过滤介质是否完好，如有破损或老化，及时更换。

4.检查液位传感器和压力传感器是否正常工作，必要时进行校准和更换。

5.确保操作人员已经熟悉全自动自清洗过滤器的操作规程，并做好个人防护。

二、操作步骤1.打开设备电源，确保设备处于正常工作状态。

2.启动全自动自清洗过滤器的控制系统，进入操作界面。

3.通过控制系统设置过滤器的工作参数，包括过滤介质类型、流量、过滤精度等。

4.检查并调整液位传感器的位置，确保其正确读取液位信号。

5.检查并调整压力传感器的位置，确保其正确读取进出口压力信号。

6.根据实际需要，选择过滤器的自动模式或手动模式。

7.进入自动模式后，根据设定的参数，过滤器将自动进行工作，包括过滤、清洗和再生。

8.在手动模式下，操作人员可通过控制系统手动控制过滤器的工作状态，包括开启、关闭、清洗等。

9.在过滤过程中，定时检查进出口压力传感器的读数，如出现异常情况（如压力升高或降低过快），应及时停机检查。

10.全自动自清洗过滤器的清洗时间可根据实际情况进行调整，一般建议设置为定期自动清洗，以保证过滤器的高效运行。

三、维护保养1.定期检查过滤器的工作状态和工作参数，确保其正常运行。

2.定期检查过滤介质的状况，如有破损或老化，及时更换。

3.定期清洗过滤介质，以保持其良好的过滤效果。

4.定期检查液位传感器和压力传感器的工作状态，如有异常，应及时更换或维修。

5.定期清洗设备外观，清除过滤器周围的杂物和障碍物。

6.定期对设备的控制系统进行检测和维护，确保其正常工作。

颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备，水由进水口进入自清洗过滤器机体，由于智能化（P1C、PAC）设计，系统可自动识别杂质沉积程度，给排污阀信号自动全排污。

一、简介自清洗过滤器是在水处理行业应用比较广泛的设备，其简单的设计以及良好的性能使污水达到最佳的过滤效果。

主要组件有：电机、电控箱、控制管路、主管组件、滤芯组件、3161不锈钢刷、框架组件、传动轴、进出口连接法兰等。

自清洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行清洗排污的功能，且清洗排污时系统不间断供水，可以监控过滤器的工作状态，自动化程度很高。

覆盖了由IoUn1到3000U1n 的各种过滤精度的需求。

自清洗过滤器，运行及控制不需外接任何能源就可以自动清洗过滤，自动排污。

反冲洗期间不断流，清洗过滤周期可以调节，自清洗过滤时间默认为10-60/s,清洗过滤损失水量只占过滤水量的0.08-0.6%;过滤精度可达10-3000微米;工作压力可达1OT.6Mpa;单台流量：4-4160m∕h°可立式、卧式、倒置任意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。

等，同时降低水的浊度，减少污垢，同时保障后面设备正常工作及使用寿命的精密设备，它具有可自动排污的特点。

二、工作原理水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。

在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。

当这个压差达到预设值时，将开始自动清洗过程:排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。

全自动反冲洗过滤器工作原理
全自动反冲洗过滤器是一种用于水处理的设备，其工作原理如下：
1. 进水：首先，脏水通过进水管道进入过滤器的上部分。

进水口通常安装有一个预过滤器，用于阻止较大的杂质进入过滤器内部。

2. 过滤：脏水从上部经过过滤介质（通常是砂滤料），其中的杂质被滤除，而清水通过过滤介质向下流动。

3. 累积污垢：随着时间的推移，过滤介质会累积一定量的污垢。

这些污垢会导致过滤效率下降，使水流通量减小。

4. 反冲洗：当累积的污垢达到一定程度时，过滤器会启动自动反冲洗程序。

在反冲洗过程中，过滤器会逆向向上流动水，并且同时开启一个排污阀，使污垢从过滤介质中冲刷出来并被排出。

清洗后的水通过排污阀排入排污系统。

5. 冲洗结束：反冲洗过程通常会持续几分钟，直到过滤介质清洗干净为止。

然后，排污阀关闭，过滤器恢复正常工作状态。

全自动反冲洗过滤器的工作原理简单而高效，可以自动处理大量的水，并保持较高的过滤效率。

它广泛应用于工业、农业和家庭等领域的水处理中。

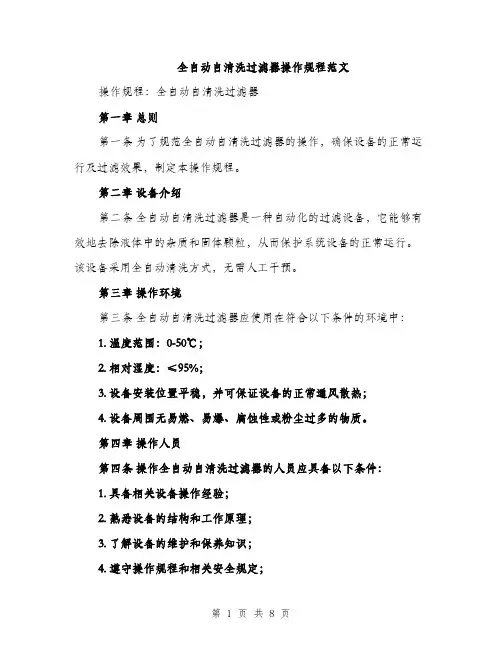

全自动自清洗过滤器操作规程范文操作规程：全自动自清洗过滤器第一章总则第一条为了规范全自动自清洗过滤器的操作，确保设备的正常运行及过滤效果，制定本操作规程。

第二章设备介绍第二条全自动自清洗过滤器是一种自动化的过滤设备，它能够有效地去除液体中的杂质和固体颗粒，从而保护系统设备的正常运行。

该设备采用全自动清洗方式，无需人工干预。

第三章操作环境第三条全自动自清洗过滤器应使用在符合以下条件的环境中：1. 温度范围：0-50℃；2. 相对湿度：≤95%；3. 设备安装位置平稳，并可保证设备的正常通风散热；4. 设备周围无易燃、易爆、腐蚀性或粉尘过多的物质。

第四章操作人员第四条操作全自动自清洗过滤器的人员应具备以下条件：1. 具备相关设备操作经验；2. 熟悉设备的结构和工作原理；3. 了解设备的维护和保养知识；4. 遵守操作规程和相关安全规定；5. 了解设备故障排除的方法。

第五章设备启动与停机第五条设备启动步骤如下：1. 确保设备处于正常工作环境；2. 按下启动开关，使设备开始工作；3. 监测设备运行状况，确保设备正常工作。

第六条设备停机步骤如下：1. 关闭进、出口管阀；2. 按下停机开关，设备停止工作；3. 拔掉电源插头，断开设备与电源的连接。

第六章设备维护与保养第七条设备维护和保养主要包括以下内容：1. 定期清洗设备的滤网和滤芯；2. 定期检查设备的机械部件是否磨损或松动，如有需及时修复；3. 做好设备的清洁工作，保持设备表面的干净；4. 定期检查设备的电气部分，确保电气线路的正常运行；5. 定期更换设备的密封件和耗损件。

第七章安全操作第八条操作人员在操作全自动自清洗过滤器时应注意以下安全事项：1. 操作人员应熟悉设备的操作步骤，严禁未经培训人员擅自操作设备；2. 操作人员应穿戴好相关的个人防护用品，如工作服、工作手套、防护眼镜等；3. 遵守操作规程，严禁操作人员将手指、手臂或其它物体接近设备的运动部件；4. 严禁在设备运行时对设备进行拆卸、检修或维护；5. 操作结束后，及时关闭设备的电源，并断开与设备的连接。

全自动反冲洗过滤器说明书新HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。

全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。

克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。

实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。

二、应用条件1、系统水质酸碱性PH>总碱度<700mg/l (CaCO计)3计)总硬度+总碱度<800mg/l (CaCO32水温：<0-90℃（流经水处理器的水温）3水压< （特殊可制造<）4浓缩倍率<（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。

2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。

3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。

4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。

5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于米。

6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。

全自动自清洗过滤器操作规程全自动自清洗过滤器是一种高效、稳定的过滤设备，广泛应用于水处理、化工、石油、电力等领域，具有过滤精度高、维护方便等特点。

为了确保其正常运行，以下是全自动自清洗过滤器的操作规程。

一、安全操作1.1 操作前检查过滤器及其配件是否正常，检查有无漏水、松动、异常振动等情况。

1.2 操作前应确认过滤器的进出口是否打开，出口电信号线是否连接，电源是否正常。

1.3 操作过程中应保持清洗液体平稳流动，严禁操作时身体局部覆盖设备，应保持注意力集中。

1.4 操作时应遵循关禁原则，严禁在正常工作状态下对设备进行拆卸、改装等操作。

二、启动流程2.1 打开进口阀门，待液体进入过滤器并形成稳定的压力时，将电源开关打开，等待过滤系统进入自动工作状态。

2.2 当液位计水位下降到预设值时，开启清洗循环电磁阀，关闭进口电磁阀，清洗液从压紧室中喷出。

2.3 当清洗循环时间达到预设时间或减压时间达到预设值时，开启排污阀，排出清洗液及杂质，恢复进口水流。

2.4 完成清洗后，系统回到自动工作状态。

三、停机流程3.1 调整进口阀门至关闭状态，切断电源。

3.2 在启动状态下检查设备是否正常、操作是否准确，如有异常需及时报告处理。

3.3 完成操作后，及时清理设备，切断电源，关闭进出口阀门及排污阀。

四、维护保养4.1 定期清理设备外表面灰尘及杂物，确保设备的清洁卫生。

4.2 定期检查电磁阀、压缩机等部件是否正常，如有问题及时更换。

4.3 定期维护液位计、压差传感器等部件，确保其精准度及稳定性。

4.4 设备停机状态下，应定期检查过滤器筛网、清洗喷嘴等部件，如有损坏需及时更换。

以上为全自动自清洗过滤器的操作规程，操作过程中需严格按照规程操作，确保设备正常工作。

同时，对设备维护保养也需认真细致，以延长设备寿命，保障过滤效果。

全自动自清洗管道过滤器在运行中存在的问题及对策摘要：在社会进步与经济发展的双重推动下，人们的生活水平在不断地提升，促使人们越来越重视生活品质。

水是生命的源泉，保障水质才能保障健康生活。

基于此，需要将全自动自清洗管道过滤器应用到循环水供水系统中，以通过有效清除水中颗粒杂质的方式来提高水的质量。

不过就目前来说，在全自动自清洗管道过滤器运行的过程中，却还存在着诸多问题，导致循环水质量仍然无法得到有效把控。

基于此，就需要对引发问题的因素进行研究和探讨，以分析出能够有效改善的措施。

关键词：全自动自清洗管道过滤器运行存在问题解决对策引言：现代化背景下，全自动自清洗管道过滤器在运行过程中存在的主要问题有滤网变形，滤网积垢等。

导致设备在运行时其清洗机无法正常运转，使得其清除颗粒杂质的功能无法有效发挥，从而无法提高水质。

基于此，本文将从阐述全自动自清洗管道过滤器的工作原理出发，对设备在运行过程中存在问题进行探索和研究，并在此基础上分析出原因和解决对策，以供参考。

1全自动自清洗管道过滤器的应用现状对于全自动自清洗管道过滤器而言，其组成部分较多，例如滤网，清洗装置，排污系统和自动控制系统等。

将其应用到循环水的供水系统中，最主要的作用就是过滤管道内循环水中的杂质。

滤网是全自动自清洗管道过滤器中比较重要的组成部分，在运行过程中，若是循环水中有比过滤网孔径大的颗粒杂质，那么，就会对其进行拦截和清除，避免其造成冷却水系统的喷头堵塞，从而避免影响冷却效果，可以将循环水的水温控制在标准范围内，提高服务质量，满足客户的需求。

全自动自清洗管道过滤器的优点还在于它可以持续性地运行，不需要停车。

近几年，随着全自动自清洗管道过滤器的推广和应用，明显缓解了循环冷却水喷头堵塞的情况，并且在很大程度上使循环水的水质得到了提升，使较大的颗粒杂质得到了有效去除【1】。

但是，在其实际的应用过程中却依然还存在着少许问题，导致功能价值发挥有限。

这种情况下，就会对供水系统的正常运行造成影响，极有可能威胁到高炉的安全生产，引发安全事故发生。

全自动自清洗过滤器操作规程1. 简介全自动自清洗过滤器是一种能够达到自动清洗污物、防堵，保护系统正常运行的过滤器。

它通过设置定时器，可按设定时间自动清洗过滤器，避免了手动清洗的繁琐，提高了过滤器的使用寿命，同时也保证了设备的运行效率。

2. 操作规程2.1 准备工作1.首先检查设备是否处于停机状态。

2.检查冲洗水源及供水管路是否正常。

2.2 开机操作1.首先通过主电源将设备启动。

2.待设备启动后，按“启动”或“自动”按钮，启动全自动自清洗过滤器。

2.3 设置时间1.进入自清洗器控制界面。

2.按下“设置”按钮，进入设置界面。

3.设置清洗时间，通常将其设定为一周或一个月。

4.设置清洗时间后，按下“确认”按钮保存设置。

2.4 开始自清洗1.通过控制界面，按下“手动清洗”按钮可以进行手动清洗。

2.定时自清洗功能开启后，过滤器将在设定时间内自动进行清洗，无需人工干预。

2.5 关机操作1.停机前应先按“停机”或“断电”按钮停止设备运行。

2.关闭主电源后，完成关机操作。

3. 注意事项1.设备的安装和维护需由专门维修人员完成，操作人员不得擅自拆卸设备。

2.操作人员在使用控制界面时应注意防水，并不得用湿手或者手上带水进行操作。

3.设备清洗完全自动化，却不代表操作人员可以完全不必关心它的运行状况，在自洗过程中，操作人员应对设备运行状况进行观察，及时进行维护。

4.定期对设备进行维护，确保设备正常运行。

4. 结论全自动自清洗过滤器使用简单、效率高，是提高工业生产质量的有力工具。

在操作时应当遵守上述操作规程，并注意安全和设备维护。

这样才能充分发挥过滤器的性能，减少生产成本，提高效率。

全自动自清洗过滤器操作规程范本操作规程：全自动自清洗过滤器1. 引言本操作规程适用于全自动自清洗过滤器的使用和维护。

全自动自清洗过滤器是一种用于水处理和过滤的设备，具有自动清洗功能，能够有效去除杂质和悬浮物，保持系统正常运行。

为确保使用安全和系统效果，请按照以下操作规程进行操作和维护。

2. 设备检查2.1 每次使用前，确保设备正常，无任何异常状况。

2.2 检查滤网和过滤介质是否损坏或堵塞，如有，应及时更换或清洗。

2.3 检查清洗系统是否正常运行，如有异常，应及时维修或更换。

3. 准备工作3.1 确保操作人员已经接受过相关培训，并具备相应的操作技能。

3.2 关闭进水阀门，断开电源，确保设备处于停止状态。

3.3 准备好所需的清洗介质和清洗液。

4. 操作步骤4.1 打开清洗系统4.1.1 按照设备说明书，打开旋转清洗臂和清洗喷头的阀门，确保清洗系统正常运行。

4.1.2 监测清洗系统的压力和流量，确保其稳定在设备要求的范围内。

4.1.3 如有异常，立即停止清洗系统，并进行故障排除。

4.2 打开进出水阀门4.2.1 缓慢打开进水阀门，确保水流平稳，避免冲击设备。

4.2.2 监测进水压力和流量，确保其稳定在设备要求的范围内。

4.2.3 打开出水阀门，确保水流畅通。

4.3 启动设备4.3.1 按照设备说明书，启动设备，并选择相应的工作模式。

4.3.2 监测设备运行情况，确保设备正常工作，无异常噪音和振动。

4.3.3 如发现设备工作异常，应立即停止设备，并进行故障排除。

4.4 监测和调整4.4.1 监测进出水压力和流量，确保其稳定在设备要求的范围内。

4.4.2 在设备运行过程中，根据进出水的情况，适时调整进出水阀门，保持设备的平衡。

4.5 自动清洗4.5.1 定期进行自动清洗，根据设备要求设置清洗频率和时间。

4.5.2 在自动清洗过程中，监测清洗系统的压力和流量，确保其稳定在设备要求的范围内。

4.5.3 如发现自动清洗异常，应立即停止自动清洗，并进行相关维修或更换。

全自动清洗过滤器的相关使用介绍概述清洗过滤器是一种帮助净化水质的装置，它的基本作用是过滤出水中的各种杂质，如泥沙、杂质、异味、细菌等。

而全自动清洗过滤器则采用全自动清洗技术，能够更好地清洁过滤器，在保证水质的同时也减小了日常维护的工作量。

原理全自动清洗过滤器一般由过滤体、清洗系统、控制系统三部分组成。

过滤体采用网孔或多边孔板式过滤物，清洗系统由污泥集聚装置、清洗装置、污泥排放装置等组成。

控制系统则负责对过滤和清洗的程序进行自动控制，使系统能够自行实现过滤、清洗、排污等操作。

全自动清洗过滤器的工作原理如下：首先，经过管道输送到过滤器内的原水会在过滤体内进行过滤，除去杂质、泥沙等。

当过滤器工作一段时间后，由于堵塞会影响滤效，清洗程序便会自动启动。

此时，水流方向改变，支持清洗泵调动，将清洗水注入过滤器内，并顺着排污装置排出。

这样，污物被冲刷带走，过滤器再次净化水质，实现自动清洗。

使用介绍1.安装：在安装全自动清洗过滤器时，需要选取空间较大、离水源近的位置。

过滤器应防止受到外力、撞击、挤压等，不得安装在不稳定的基础上。

同时，应按照说明书正确接通电源及水源。

2.维护：清洗过滤器是一种高耐用性装置，其本身不需要太多维护。

但在清洗过程中，若出现异常现象，应及时关机检查。

此外，过滤器内部会分泌一定量的污泥，需定期将其排出，建议每月清洗一至两次，时间不要过久，以免影响过滤效果。

3.注意事项：在日常使用中，需注意避免过滤器受到外界溶剂、酸、碱、油类等腐蚀物的污染，以及防止滤芯破损等。

结论全自动清洗过滤器是一种可靠、高效的清洁设备，其关键的作用是在保证水质的同时，降低了日常维护的工作难度。

随着技术的不断改进，未来清洗过滤器的应用领域也将会更加广泛，其发展前景也十分可观。

全自动自清洗过滤器操作规程操作规程：全自动自清洗过滤器一、前言全自动自清洗过滤器是一种先进的设备，能够自动完成过滤、清洗和排污的工作，广泛应用于供水、工业生产等领域。

本操作规程旨在详细介绍全自动自清洗过滤器的操作流程和注意事项，确保操作安全、高效。

二、安全注意事项1. 在操作全自动自清洗过滤器前，必须熟悉设备的结构和工作原理，了解安全操作方法。

2. 操作时，必须穿戴安全装备，如安全帽、安全眼镜、防尘口罩等。

3. 在操作过程中，不得将手伸入自动过滤装置内部，以免造成伤害。

4. 切勿随意调整设备的参数和设置，以免影响设备正常工作或造成设备损坏。

三、操作流程1. 打开设备主电源，确认设备处于正常工作状态。

2. 检查设备的油漆状况、阀门是否开启，确保设备完好无损。

3. 按照所需过滤精度，调整设备的参数设置，如过滤时间、清洗时间等。

4. 打开供水阀门，使水流进入设备，并调整流速。

5. 借助观察窗口，观察设备内部情况，确保设备正常运行，没有异常现象。

6. 当流量计显示水压下降至一定数值时，说明滤芯已经堵塞，此时设备将自动进行清洗。

7. 清洗过程中，应密切关注设备内的工作情况，确保清洗干净，没有残留物。

8. 清洗结束后，设备会自动停止清洗，此时需关闭供水阀门，断流。

9. 定期对设备进行检查和维护，并及时处理设备故障。

四、故障处理1. 若设备出现异常声响或漏水现象，应立即停止使用设备，并关闭设备主电源。

2. 若设备无法正常启动或关闭，应检查电源是否正常，确保电源供应稳定。

3. 若设备显示异常信息或指示灯亮起，应参照设备说明书进行故障排查和处理。

4. 若设备无法自动清洗或清洗不彻底，可手动开启清洗功能，注意操作时的安全。

五、享受操作规程全自动自清洗过滤器需要经过专业人员的操作和维护，以确保设备的正常运行和延长设备的使用寿命。

在使用设备前，必须仔细阅读设备的说明书和技术手册，了解设备的结构、参数和操作方法。

严格按照操作规程进行操作，确保操作安全、高效。
