2007年11月机械工程师资格考试综合素质与技能（第一单元）本试卷分第Ⅰ卷（选择题）和第Ⅱ卷。
共120分。
考试时间为180分钟。
第Ⅰ卷（共80分）一、单项选择题（1～20题，每小题1分，21～50题，每小题2分，共计80分）1．在工程图样上，齿轮分度圆的线型为A）细点划线B）粗点划线C）细实线D）细虚线2．尺寸Ф50H7的A）上偏差、下偏差均大于0 B）上偏差为0，下偏差为负值C）上偏差、下偏差均小于0 D）上偏差为正值，下偏差为03．图样上四个相同螺纹孔尺寸标注的正确方法是A）4×M6 B）M6×4 C）4－M6 D）M6－44．表面粗糙度R a的数值是A）以mm为单位B）以μm为单位C）以nm为单位D）百分比数值5．共析钢的室温金相组织为A）珠光体B）渗碳体C）铁素体D）莱氏体6．在大批量生产中，为减轻劳动强度、提高产品质量和生产效率，常用的热处理炉是A）盐浴炉B）箱式炉C）保护气氛连续炉D）井式炉7．在液压系统中，控制油缸活塞运动的速度，一般采用A）溢流阀B）调压阀C）节流阀D）单向阀8．用于连接的普通螺纹与用于传动的丝杠相比较，其主要设计特点的差别是A）强度高B）自锁性好C）效率高D）便于加工9．当零件的两个加工表面的尺寸精度与形状精度的要求均很高，同时它们之间的位置精度要求也很高，在设计工艺过程和选择精基准时，遵循的基准选择原则是A）基准重合B）基准统一C）自为基准D）互为基准10．某机床主轴材料为38CrMoAlA，需渗氮处理。
在进行该主轴工艺路线设计时，渗氮处理应安排在A）粗加工前B）粗加工与半精车之间C）粗磨与精磨之间D）半精车与粗磨之间11．钎焊工艺方法是A）钎料和焊件都熔化B）钎料和焊件都不熔化C）钎料熔化，焊件不熔化D）钎料不熔化，焊件熔化12．属于压焊的焊接方法是A）摩擦焊B）气焊C）电弧焊D）埋弧焊13．下列中属于技术发明的知识产权是A）专利权B）著作权C）版权D）商标权14．ISO14000标准是A）环境管理领域的标准B）质量管理领域的标准C）技术管理领域的标准D）工业管理领域的标准15．加工一批轴类零件，比较理想的工序能力指数C P值是A）0.6 B）1 C）1.33 D）216．为检测机械设备噪声值，一般要采用A）频谱仪B）声级计C）万能测振仪D）激光干涉测振仪17．将微型计算机的基本硬件连接的总线是A）数据总线、地址总线和外部总线B）控制总线、系统总线和数据总线C）控制总线、地址总线和数据总线D）控制总线、数据总线和内部总线18．16位I/O端口地址线可以寻址的地址范围为A）16K B）32K C）64K D）128K19．现代机械制造自动化的技术内容是加工作业自动化、物流自动化、管理自动化和A）柔性自动化B）设备自动化C）刚性自动化D）信息自动化20．物流系统应包含的基本功能是上下料／装卸功能、传输/搬运功能和A）管理功能B）信息采集功能C）信息处理功能D）存储功能21．轴线垂直相交的两圆柱体，下图所示相贯线画法中正确的是22．滚动轴承内圈与轴颈之间的配合可以为A）基孔制间隙配合B）基轴制间隙配合C）基孔制过渡配合D）基轴制过渡配合23．为保证齿轮副侧隙，圆柱齿轮齿厚公差的A）上偏差为正值，下偏差为0B）上偏差、下偏差均为正值C）上偏差为正值，下偏差为负值D）上偏差、下偏差均为负值24．高速传动精密齿轮、镗床镗杆、压缩机活塞杆等要求耐磨和尺寸精度高的零件常采用的热处理工艺是A）渗碳B）碳氮共渗C）渗氮D）感应加热淬火25．精度较高、便于携带、常用于测量大型铸锻件和永久组装件的硬度计是A）洛氏硬度计B）布氏硬度计C）维氏硬度计D）里氏硬度计26．用于制造凸轮轴、连杆等零件的铸铁材料是A）灰口铸铁B）球墨铸铁C）蠕墨铸铁D）可锻铸铁27．只能承受轴向载荷的轴承是A）圆锥滚子轴承B）调心球轴承C）滚针轴承D）推力球轴承28．开式齿轮传动的最常见失效形式是A）齿面点蚀B）齿面磨损、齿轮磨薄后被折断C）齿面胶合D）齿面塑性变形29．用于定位控制的电动机应选用A）异步电动机B）同步电动机C）变频电动机D）伺服电动机30．在车削用量三要素[背吃刀量（切削深度）a p、进给量f、切削速度v]中，对切削力影响程度由大到小的排列次序是A）a p－f－v B）f－a p－v C）f－v－a p D）a p－v－f31．在切削加工时，不易生成积屑瘤的被加工材料是A）40Cr B）45钢C）65Mn D）HT20032．在制订加工工艺规程时，划分加工阶段的作用之一是A）简化生产组织管理B）可合理使用机床，使精密机床能较长时期地保持精度C）缩短生产周期D）降低加工成本33．为提高刀具的耐用度，在尽量选取较大的切削用量值的条件下选择车削用量的顺序是A）f－a p－v B）f－v－a p C）a p－f－v D）v－f－a p34．广泛用于制造机床床身的材料是A）铸钢B）灰铸铁C）铝合金D）铜合金35．预锻模膛设置飞边槽是为了A）提高锻件力学性能B）使锻件能填充满模膛型腔C）改善锻件塑性变形能力D）提高生产效率36．焊接性能最好的材料是A）低碳钢B）高碳钢C）灰铸体D）镁合金37．适用于1mm厚铜板的焊接方法是A）氩弧焊B）埋弧焊C）手弧焊D）电渣焊38．现代企业制度的两个特征是A）产权清晰、两权分离B）市场经济、政企分开C）政企分开、两权分离D）个人持股、两权分离39．我国专利法规定，授予发明专利权和实用新型专利权的实质条件是A）新颖性、创造性、实用性B）新颖性、科学性、实用性C）新颖性、实用性、美观性D）新颖性、美观性、创造性40．我国现行税种中流转税类包括A）增值税、消费税、营业税B）增值税、营业税、企业所得税C）增值税、资源税、城镇土地使用税D）增值税、印花税、关税41．总成本按经济职能可分为生产成本、销售成本和A）固定成本B）可变成本C）管理成本D）制造成本42．通常工序能力中6σ（标准偏差）的概率是A）68.26％B）95.45％C）99.73％D）100％43．用分度值0.02/1000mm的水平仪放在节距250mm桥板上，检测500mm 长的平、V组合导轨，其两点读数为：0，+2（格），导轨全长直线度的最大误差是A）0.005mm B）0.0075mm C）0.01mm D）0.015mm44．某轴类零件由两个V型铁支承其两端的基准外圆，用千分表测量轴上某一个回转外圆，其所显示数值的变动量是A）同轴度误差值B）圆度误差值C）位置度误差值D）圆跳动误差值45．8086／8088CPU可寻址的存储空间范围可达1M字节，其地址总线有A）8根B）16根C）20根D）32根46．数控加工的程序段格式中的功能字S××是指A）进给速度功能字B）指定刀具功能字C）主轴转速功能字D）附加指令功能字47．8031单片机CPU芯片的数据总线是指A）A1～A16B）A～A16C）D1～D8D）D0～D748．8086／8088CPU的最大工作模式系统中，除主处理器之外还有一个输入/输出协处理器是A）8087 B）8098 C）8078 D）808949．典型的柔性制造系统（FMS）的三个基本部分组成有：加工制造系统、计算机控制系统和A）物料储运系统B）信息采集系统C）信息处理系统D）监控检测系统50．可编程并行接口芯片8255各I/O端口的控制字（D7D6D5D4D3D2D1 D0）的二进制代码为10010011时，其十六进制代码为A）90H B）91H C）93H D）94H第Ⅱ卷（共40分）二、简答题（每小题5分，共计40分）51．零件上表面对下表面的平行度公差值为0.05mm，若要规定该上表面的平面度公差，其公差值与平行度公差值有何关系，为什么。
机械设计一、单项选择题（本大题共90分，共30小题，每小题3分）1.在进行疲劳强度计算时，其极限应力应为材料的（）。
A.屈服点B.疲劳极限C.强度极限D.弹性极限2.一对标准渐开线圆柱齿轮要正确啮合时，它们的（）必须相等。
A.直径B.模数C.齿宽D.齿数3.下列普通V带中以（）型带的截面尺寸最小。
A. AB. CC. ED.Z4.同步带传动是靠带与轮齿间的（）来传递运动和动力的。
A.摩擦力B.压紧力C.啮合力D.楔紧力5.自行车的前轴是（）。
A.固定心轴B.转轴C.传动轴D.转动心轴6.脉动循环应力的循环特性为（）。
A. 1B.-1C.0D.其它值7.链传动只能用于主、从动轮轴线（）的传动。
A.相交成90度B.相交成任…角度C.空间90度交错D.平行&自行车的中轴是（）。
A.心轴B.转轴C.传动轴D.转动心轴9.滚动轴承的类型代号由（）表示。
A.数字B.数字或字母C.字母D.数字加字母10.机械设计课程研究的内容只限于（）。
A.专用零件和部件；B.在高速、高压、环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件；C.在普通工作条件下工作的一般参数的通用零件和部件；D.标准化的零件和部件11.现在把研究有关摩擦，磨损与润滑的科学与技术统称为（）。
A.摩擦理论B.磨损理论C.润滑理论D.摩擦学12.工作时以传递转矩为主，不承受弯矩或弯矩很小的轴，称为（）A.固定心轴B.转轴C.传动轴D.转动心轴13.带传动的中心距过大时，会导致（）。
A.带在工作时出现颤动B.带的寿命缩短C.带的弹性滑动加剧D.带受的拉力增大14.弹性联轴器中的金属弹性元件具有（）的功能。
A.对中B.减磨C.缓冲和减振D.增力矩15.普通平键连接的主要用途是使轴与轮毂之间（）。
A.沿轴向固定并传递轴向力B.沿轴向可作相对滑动并具有导向作用C.沿周向固定并传递转矩D.安装和拆卸方便16.链传动的张紧轮应装在（）。

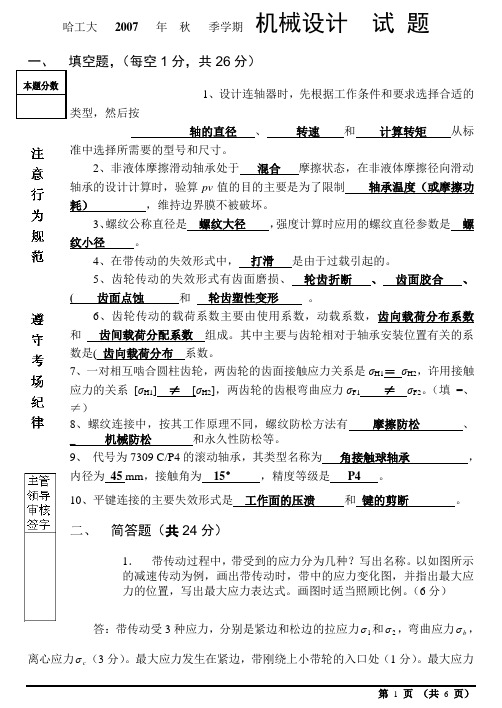

哈工大 2007 年 秋 季学期 机械设计 试 题填空题，（每空1分，共26分）1、设计连轴器时，先根据工作条件和要求选择合适的类型，然后按 轴的直径 、 转速 和 计算转矩 从标准中选择所需要的型号和尺寸。
2、非液体摩擦滑动轴承处于 混合 摩擦状态，在非液体摩擦径向滑动轴承的设计计算时，验算pv 值的目的主要是为了限制 轴承温度（或摩擦功耗） ，维持边界膜不被破坏。
3、螺纹公称直径是 螺纹大径 ，强度计算时应用的螺纹直径参数是 螺纹小径 。
4、在带传动的失效形式中， 打滑 是由于过载引起的。
5、齿轮传动的失效形式有齿面磨损、 轮齿折断 、 齿面胶合 、 ( 齿面点蚀 和 轮齿塑性变形 。
6、齿轮传动的载荷系数主要由使用系数，动载系数，齿向载荷分布系数 和 齿间载荷分配系数 组成。
其中主要与齿轮相对于轴承安装位置有关的系数是( 齿向载荷分布 系数。
7、一对相互啮合圆柱齿轮，两齿轮的齿面接触应力关系是σH1＝ σH2，许用接触应力的关系 [σH1] ≠ [σH2]，两齿轮的齿根弯曲应力σF1 ≠ σF2。
（填 =、≠）8、螺纹连接中，按其工作原理不同，螺纹防松方法有 摩擦防松 、 _ 机械防松 和永久性防松等。
9、 代号为7309 C/P4的滚动轴承，其类型名称为 角接触球轴承 ，内径为 45 mm ，接触角为 15° ，精度等级是 P4 。
10、平键连接的主要失效形式是 工作面的压溃 和 键的剪断 。
二、 简答题（共24分）1． 带传动过程中，带受到的应力分为几种？写出名称。
以如图所示的减速传动为例，画出带传动时，带中的应力变化图，并指出最大应力的位置，写出最大应力表达式。
画图时适当照顾比例。
（6分）答：带传动受3种应力，分别是紧边和松边的拉应力1σ和2σ，弯曲应力b σ，离心应力c σ（3分）。
最大应力发生在紧边，带刚绕上小带轮的入口处（1分）。
最大应力表达式，b c maxσσσσ++=1 （1分）。
学院（部） 机建学院 出卷教师 黄卫平 系主任签名 制卷份数 课程编号 课程名称 机械设计 专业 机制 班级编号江汉大学 2006 ─── 2007 学年第 1 学期考 试 试 卷课程编号： 课程名称： 机械设计一、 填空题（本大题共10小题，每小题2分，共20分）1、在交变应力中，应力循环特性是指 的比值。
2、一个零件的磨损过程大致可分为 磨损、 磨损、 磨损三个阶段。
3、若螺纹的直经和螺纹副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的 和 。
4、选择普通平键时，键的截面尺寸（b ×h ）是根据 查标准来确定；普通平键的工作面是 。
5、带传动与齿轮传动一起做减速工作时，宜将带传动布置在齿轮传动之 ；当带传动中心距水平布置时，宜将带的松边布置在 方。
6、链传动的动载荷是随着链条节距p 链轮齿数 增加。
7、直齿圆柱齿轮作接触强度计算时取 处的接触应力为计算依据，其载荷由 对轮齿承担。
8、蜗杆传动热平衡计算的目的是防止 而产生齿面 失效。
9、随着轴的转速的提高，液体动压向心滑动轴承的偏心率会 。
10、刚性凸缘联轴器两种对中方法是 和 来实现两轴对中的。
二、选择题（本大题共10小题，每小题2分，共20分）1、接触面间摩擦状况可用膜厚比λ来判别。
当处于流体摩擦时，λ的范围为 。
A)λ<0.4 B)0.4<λ<3 C)λ>32、螺纹联接件分为三个精度等级，其中公差最小、精度最高，用于配合精确、防止振动等重要零件的精度为 。
A)A 级 B)B 级 C)C 级 3、标记为831.124388108-⨯-GB A 的滚子链其链排数和链节数为 。
A)2，88 B)1，08 C)1，88 4、自行车后轮轴使用的是 离合器。
A)嵌合式 B)摩擦式离合器 C)超越式 5、当齿轮的圆周速度s m v /12>时，应采用的润滑方式为 。
A) B) C)6、如图1所示极限应力图中，工作应力循环特性5.0r =，工作应力点M计算时，其材料的极限应力应取 。

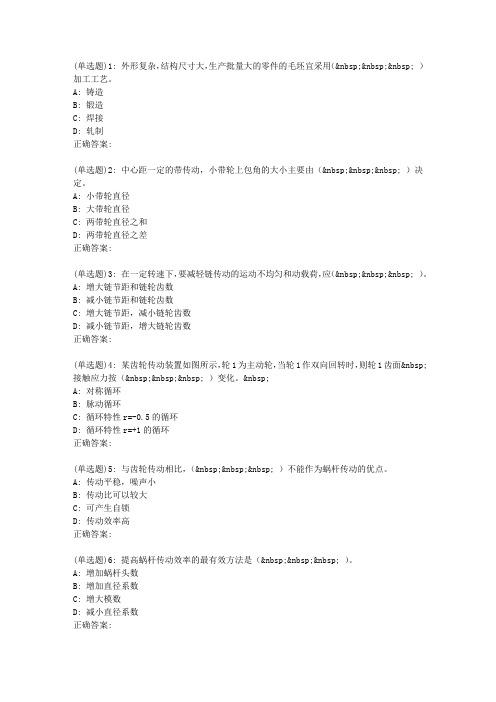

(单选题)1: 外形复杂，结构尺寸大，生产批量大的零件的毛坯宜采用（ ）加工工艺。
A: 铸造B: 锻造C: 焊接D: 轧制正确答案:(单选题)2: 中心距一定的带传动，小带轮上包角的大小主要由（ ）决定。
A: 小带轮直径B: 大带轮直径C: 两带轮直径之和D: 两带轮直径之差正确答案:(单选题)3: 在一定转速下，要减轻链传动的运动不均匀和动载荷，应（ ）。
A: 增大链节距和链轮齿数B: 减小链节距和链轮齿数C: 增大链节距，减小链轮齿数D: 减小链节距，增大链轮齿数正确答案:(单选题)4: 某齿轮传动装置如图所示，轮1为主动轮，当轮1作双向回转时，则轮1齿面 接触应力按（ ）变化。
A: 对称循环B: 脉动循环C: 循环特性r=-0.5的循环D: 循环特性r=+1的循环正确答案:(单选题)5: 与齿轮传动相比，（ ）不能作为蜗杆传动的优点。
A: 传动平稳，噪声小B: 传动比可以较大C: 可产生自锁D: 传动效率高正确答案:(单选题)6: 提高蜗杆传动效率的最有效方法是（ ）。
A: 增加蜗杆头数B: 增加直径系数C: 增大模数D: 减小直径系数正确答案:(单选题)7: 螺纹的牙型角为，螺纹中的摩擦角为，当量摩擦角为，螺纹升角伟为，则螺纹的自锁条件为（ ）。
A:B:C:D:正确答案:(单选题)8: 对于载荷变化较大，特别是受较大冲击载荷的旋转轴承，在按动载荷作寿命计算后，还应在验算轴承的（ ）。
诚信应考 考出水平 考出风格 浙江大学城市学院 2007－2008学年第 1 学期期末考试A 试卷 《 机械设计 》标准答案与评分标准 开课单位：工程分院 ；考试形式：开卷（不允许带教材以外的参考书、讲义、资料及其复印件）； 考试时间：2007年12月14日； 所需时间： 120 分钟一．选择与填空题(本大题中选择题每题1分，填空题每题1分，共30分。
) （一）选择题 1、某齿轮传动装置如图所示，轮1为主动轮，则轮2的齿根弯曲应力按 A 变化。
A ．对称循环B．脉动循环 C ．循环特性r=－0.5 D ．循环特性r=+1 2、在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是 C 。
A ．提高强度 B ．提高刚度 C ．防松 D ．减小每圈螺纹牙上的受力 第1页 共 6 页3、铰制孔用螺栓联接可以承受 A ，但对孔的加工精度要求较高。
A．横向载荷B．倾覆力矩C．轴向载荷4、键的剖面尺寸根据 C 选择A．轮毂的长度B．传递转矩的大小C．轴的直径5、链条的节数宜采用 B 。
A．奇数B．偶数C．5的倍数D．10的倍数6、V带传动张紧最主要的目的是 D 。
A．减轻带的弹性滑动B．增加带的寿命C．减少带的悬垂度D．提供初拉力以实现传动7、采用螺纹联接时,若被联接件的厚度较厚，且材料较软，强度较低，需经常装拆的情况下，一般多选用 B 。
A．螺栓联接B．双头螺柱联接C．螺钉联接8、V带传动时,带内弯曲应力最大的一段是 C 。
A．V带的紧边B．绕过大带轮的圆弧部分C．绕过小带轮的圆弧部分9、不完全液体润滑滑动轴承的摩擦形式一般为 B 。
A．流体摩擦B．混合摩擦D．干摩擦10、工作时只承受弯矩，不传递转矩的轴，称为___A____。
A．心轴B．转轴C．传动轴D．曲轴11、滚动轴承的基本额定寿命是指同一批轴承中 B 的轴承所能达到的寿命。
A．99％B．90％C．95％D．50％12、下列四种轴承中，____B____ 必须成对使用。
命题教师： 试题库 A 卷 教研室主任签字：一、填空题：（本大题共5小题，每题3分，总计15分）1、标准化、系列化、通用化2、定期张紧，自动张紧，张紧轮张紧3、齿圈式；螺栓联接式；整体浇铸式。
4、齿轮传动，蜗杆传动，链传动5、大于，大齿轮，12d b d =ψ 二、选择题：（本大题共5小题，每题2分，总计10分）1、B2、B3、B4、B5、B三、是非题：（本大题共5小题，每题1分，总计5分。
正确的在括号内打“√”，错误的打“×”）1、 2、 3、 4、 5、四、分析简答题：（本大题共5小题，总计30分）1、（6分）带传动为什么要限制其最小中心距和最大传动比？答：1）中心距愈小，带长愈短。
在一定速度下，单位时间内带的应力变化次数愈多，会加速带的疲劳破坏；如在传动比一定的条件下，中心距越小，小带轮包角也越小，传动能力下降，所以要限制最小中心距。
2）传动比较大且中心距小时，将导致小带轮包角过小，传动能力下降，故要限制最大传动比。
评分标准：本小题6分，按上述步骤给分；具体情况酌情给分。
2、解：C C 1213=，即C C 213=，故螺栓中总拉力 F F C C C F C C C 011211160310406014104062570='++=++⨯=+⨯=(~)(~)(.~)kN评分标准：3、解：左，左，顺评分标准：本小题6分，每空2分。
命题教师： 试题库 A 卷 教研室主任签字：4、解：F F 1202513557318023/..(/.)===⨯e e μαv d n =⨯=⨯⨯⨯=ππd1m /s 1460100020018006101885/()/().F P v e kN N ====/./ (47188502493424934)F F F F F F e e =-=⨯-=1222208023μα.F F 208023249340802331078===e N /../..F F 121802356012=⨯=..N评分标准：本小题8分，按上述步骤给分。
学习中心： 院校学号： 姓名
课程名称: 现代设计方法
1 东 北 大 学 继 续 教 育 学 院
现代设计方法 试 卷（作业考核 线下） B 卷（共 4 页）
1. 机械设计主要应体现哪些特点（ BDE ）。
A) 整体性 B) 系统性 C) 相关性 D) 多解性
E ）创新性 2. 机械系统的总体设计中不包括以下哪些内容（ BE ）。
A) 功能原理方案设计 B) 技术可行性报告 C) 总体布局设计 D) 系统主要参数计算 E ）结构草图设计
3. 室内工作的机械选择（ B ）作为动力机不太合适。
A ）电动机
B ）内燃机
C ）液压马达
D ）气动马达
4. 利用对未知系统的外部观测，分析该系统与环境之间的输入和输出，通过输入和输出的转换关系确定系统的功能、特性所需具备的工作原理与内部结构，这种方法称为（ A ）。
A) 黑箱法 B) 列举法 C) 移植法 D) 筛选法
5. （ A ）执行系统，要求执行系统实现预期精度的动作（位移、速度、加速度等），而对执行系统中各构件的强度、刚度无特殊要求。
A. 动作型
B. 动力型
C. 动作——动力型 6. 考虑到强度问题时，（ C ）图的设计比较合理。
A) (a)
7. 对（a 面的（b A) （b 8.。
2007年东北大学机械设计考研试题
一、简答题（共60分，每小题5分）
1、机械零件主要的失效形式有哪些?针对这些失效形式有哪些相应的设计计算准则？
2、写出线性疲劳损伤积累理论的数学表达式（Miner方程），并解释式中各符号的含义、方程的意义和应用场合。
3、什么是调质处理？对刚的机械性能有什么作用？
4、带传动中，带所受总的应力有哪几项应力构成？通常哪项应力影响大？
5、对于闭式齿轮传动，有哪些常用的润滑方式？如何选择润滑方式？
6、蜗杆传动的主要失效形式有哪些？为什么要对连续工作的闭式蜗杆传动进行热平衡计算？
7、与带传动相比，链传动有哪些特点？
8、滑动轴承形成流体动压润滑的充分且必要条件是什么？
9、写出液体动压轴承工作能力准则的表达式，并解释式中各符号的含义？
10、选择联轴器类型时，主要考虑哪些因素？如何选择联轴器的类型？
11、齿轮传动设计中，为什么要合理选择齿宽系数Φa？
12、受变载荷作用的紧螺栓联接，螺栓所受工作拉力F在0~F之间变化，在保持剩余预紧力不变的条件下，采用哪些措施可以减小螺栓的应力幅？
二、分析及计算题（15分）
根据图示的蜗杆标准传动，求：（1）在啮合点处分别画出蜗杆和蜗轮所受三个分力的方向（在分离体上标出）；（2）标出蜗轮的回转方向和涡轮的螺旋线方向；（3）如果蜗杆分度圆直径d1=45mm,转速n1=1440r/min,蜗杆分度圆导程角γ=30º求蜗杆传动节点处的相对滑动速度值。
三、（10分）
对于普通碳素结构钢、优质碳素结构钢、合金结构金、铸钢、灰口铸铁、球墨铸铁各写出一种牌号，并给出其应用实例（至少举出两种）。
四、分析及叙述题（15分）
（1)过盈联接有哪些特点？常用装配方法有那几种？各适用在什么场合？
（2)试分析影响带传动工作能力的因素有哪些？这些因素怎样影响带传动工作能力？
五、计算题（30分）
图示为二级渐开线标准斜齿圆柱齿轮减速器传动机构。
已知Ⅰ轴转速
n1=1440r/min,转向如图；齿数z1=23,z2=75,z3=32,z4=70。
低速轴Ⅲ轴径直径
d=40mm,用两个30208型圆锥滚子轴承型号正安装支承。
经计算，低速抽Ⅲ上齿轮4所受轴向力F A=880N,所受径向力F R=6000N,略去切向力和轴向力对轴产生的力矩。
冲击载荷系数按f d=1.5,力矩载荷系数按f m=1.0,工作温度低于100ºC,低速轴外载荷为扭矩。
求：（1）在图中标出各齿轮轮齿的旋向、低速轴所受轴向力F A的方向；（2）计算低速轴轴承的寿命。
（30280型轴承基本额定动载荷C=59800N,轴向载荷影响判断系数e=0.37。
A/R≦e时，径向和轴向载荷系数分别为X=1,Y=0；A/R≧e时，X=0.40,Y=1.6；派生轴向力S=R/2Y；轴承寿命指数ε=10/3）
六、画图题（20分）
画出第五题传动机构的中间轴Ⅱ的结构图(尺寸自定，不用标注），轴上零件用双点划线表示。
假定轴上各齿轮与轴均采用键联接，两端采用深沟球轴承支承，轴承及齿轮均采用稀油润滑方式。
07年机械设计真题答案
一、简答题
1.（1）整体断裂，表面破坏（磨料磨损、胶合、点蚀、腐蚀磨损），过大的弹性变形量，塑性变形，功能失效。
（2）强度准则，刚度准则，寿命准则，耐磨性准则，震动稳定性准则。
2.（1）∑
=n
1i i i N n =1
（2）符号含义：零件承受规律性非稳定变应力时，n i 表示与当量应力σi 相对应的工作循环次数，N i 为与各应力相对应的材料发生疲劳破坏时的循环次数。
3.对钢件淬火后再进行高温回火的热处理方式；用来使钢件获得较高的韧性和强度。
4.拉应力、弯曲应力、离心应力，其中弯曲应力影响最大。
5.（1）浸油润滑，喷油（压力）润滑。
（2）圆周速度v<10m/s 时，采用浸油润滑；圆周速度v>10m/s 时,采用喷油润滑方式。
6.(1)蜗轮齿面的胶合、点蚀和磨损。
（2）由于传动效率低，发热量大。
温升过高会使润滑油粘度降低，破坏润滑油膜，导致轮齿胶合，因此应进行热平衡计算。
7.优点：没有弹性滑动和打滑现象，平均传动比准确；传动效率较高；压轴力小；能在高温、多灰尘湿度大及有腐蚀性的环境下工作；工矿相同时，结构较为紧凑。
缺点：瞬时传动比不稳定，传动比不稳定；工作是时有噪音；不易在载荷变化很大和急速反向的传动中工作；只限于平行轴传动；制造成本较高。
8.（1)两摩擦表面必须相互呈倾楔形；（2）两摩擦表面要具有一定的相对滑动速度，且速度方向应该使润滑油从楔形大口流入，小口流出；（3）润滑油具有一定的粘度，且供油充分。
9.（1）最小油膜厚度准则h min ≧[h]：流体动压润滑条件下，滑动轴承的工作时的最小油膜厚度h min 应大于许用有膜厚度[h]。
（2）温度准则 Δt<[Δt]：滑动轴承工作时的温升Δt 应小于许用温升值[Δt]。
10.（1）考虑因素：两轴的对应性、载荷大小和特性、工作转速、工作环境及温度。
此外还应考虑安装尺寸的限制及安装、维修方便等。
（2）（A)当两轴严格保证对中性固定式联轴器；若两轴工作中可能出现各种偏移时，应选则刚性可移式联轴器或弹性联轴器。
（B)当载荷较平稳或变动不大时，可选择刚性可移时联轴器；对于启动频繁、高速有震动的轴宜选用弹性联轴器。
11.齿宽系数增大，满足齿面接触强度时，可减小齿轮的径向尺寸；但齿宽系数过大，不易保证加工精度，载荷沿齿宽方向分布不均匀越严重。
因此，要合理地选择齿宽系数。
12.（1）降低螺栓刚度C L （2）增大被联接件刚度C F (3)或同时采用两种措施。
二、分析及计算题
（1）（2）
（3）v s =s m n d /92.330cos 1000601440
45cos 100060cos v 1
11
=︒⨯⨯⨯⨯=⨯⨯=πγπγ
三、(本题当年超纲）
普通碳素结构钢 Q235，拉杆、铆钉、垫片；
优质碳素结构钢 45，轴、齿轮；
合金结构钢 40Cr ，重要的齿轮、轴、连杆；
铸钢 ZG310—570，机架、飞轮、箱体；
灰口铸铁 HT200，机体、底座、床身；
球墨铸铁 QT700—2，连杆、曲轴、凸轮轴、齿轮轴
（或QT500—7，油泵齿轮、阀体）
四、
（1）优点：结构简单、定心性好、对轴的疲劳强度削弱小、承载能力高、抗冲击载荷性能好；
缺点：要求加工精度较高，装配不方便。
常用的装配方法有：压入法和温差法。
过盈量和直径较小时常用压入法，过盈量和直径较大是常用温差法。
（2）影响因素有：
①初拉力F 0 。
F 0 越大则带与带轮的正压力越大，最大有效圆周力F emax 也越大。
但F 0过大，带的磨损加剧，带内应力增大而造成带的松弛和寿命降低。
②包角α。
F emax 随包角增大而增大。
③摩擦系数f 。
f 大则F emax 增大，F 0越大则带与带轮材料、表面状态、工作条件有关。
④带的单位长度质量g 。
g 越大则带的离心力越大，使F emax 下降。
⑤带速v 。
v 越大则带的离心力越大，使F emax 下降。
五、（1）见图
（2）低速轴转速：min /202703275231440144043214r z z z z n =⨯⨯=⨯⨯
= 求径向力：2000N
4000-6000R 4000N 600032
R R L ===⨯=
六、略。
