功率因数控制器

功率因数补偿控制器的工作原理及设计方案功率因数补偿控制器是一种用于提高电力系统功率因数的装置，通过对电网中的无功功率进行补偿来达到功率因数优化的目的。

本文将从功率因数的概念入手，介绍功率因数补偿控制器的工作原理，并提出一种设计方案来实现功率因数补偿。

一、功率因数的概念与重要性功率因数是指交流电路中的有功功率与视在功率之比。

当负载电器的功率因数小于1时，说明负载电器存在一定的无功功率，会导致电网中的无功耗电增加，能量的利用率低。

因此，提高功率因数可以减少无功损耗，提高电能的利用效率。

二、功率因数补偿控制器的工作原理1.电流检测：通过电流互感器等装置检测电流的大小和相位角，以用于计算功率因数的补偿量。

2.信号处理：将电流检测到的信号进行放大、滤波、线性化等处理，以便后续的控制计算和输出。

3.计算控制：根据电流检测到的信号和设定的功率因数目标值，通过控制算法计算出所需的补偿量，同时得到控制信号。

4.输出控制：将计算得到的控制信号转换为相应的电压或电流输出，驱动功率因数补偿设备进行补偿操作。

5.反馈调节：根据补偿操作后的电流进行反馈，对补偿量进行调节，从而实现对功率因数的精确控制。

三、功率因数补偿控制器的设计方案针对功率因数补偿控制器的设计，可以考虑以下几个方面：1.选取合适的补偿装置：常用的补偿装置有电容器、电感和静止补偿器等。

根据不同的负载特点和功率因数要求，选择适用的补偿装置。

2.设计控制算法：根据电流检测到的信号和功率因数目标值，设计合适的控制算法。

常用的控制算法有PID控制、模糊控制和神经网络控制等。

3.选择合适的控制器芯片：根据控制算法的需求，选择合适的控制器芯片，如单片机或DSP芯片，用于进行控制计算和输出。

4.安全保护设计：考虑到功率因数补偿装置可能遇到过电流、过压等问题，需要设计相应的安全保护电路来保护控制器和补偿装置。

5.系统的可靠性设计：设计电源稳定、抗干扰等电路，提高控制系统的稳定性和可靠性。

功率因数控制器介绍1. 引言功率因数控制器是一种用于改善电气系统功率因数的设备。

在现代电力系统中，功率因数的控制对于提高电能的利用效率和减少能源浪费具有重要意义。

本文将介绍功率因数控制器的原理、作用、分类以及在电力系统中的应用。

2. 功率因数及其重要性功率因数是指负载电路所需的有功功率与供电电压和电流之间的夹角余弦值。

功率因数的取值范围为-1到1，其中1表示负载纯为纯阻性，0表示电流与电压之间存在90度相位差，-1表示负载完全为纯感性。

功率因数低于1时，会引起电网中无效功率的浪费，导致电能的损耗和供电能力下降。

对于交流电力系统而言，提高功率因数对于能源的利用和电网稳定运行至关重要。

功率因数控制器可以通过改变负载电路的电压和电流相位差，来实现功率因数的调整和控制。

3. 功率因数控制器的工作原理功率因数控制器的工作原理基于电压的相移和电流的激励。

通过控制电流和电压的相位差来实现功率因数的控制，从而提高电能的利用效率。

功率因数控制器通常采用变压器和电容器来实现电压和电流相位差的改变。

通过调整电容器的容值，可以调整电流和电压之间的相位差，从而改变功率因数。

4. 功率因数控制器的分类根据功率因数控制器的工作原理和实现方式，可以将其分为以下几类：4.1 静态功率因数控制器静态功率因数控制器通过电容器和电感器来实现功率因数的控制。

其工作原理是通过调整电容器和电感器的容值和电感值，改变电路中电流和电压的相位差。

静态功率因数控制器具有响应速度快、调整范围广等优点，广泛应用于电力系统中。

4.2 动态功率因数控制器动态功率因数控制器基于电压控制原理，通过调整电容器的电容值来实现功率因数的调整。

动态功率因数控制器具有响应速度快、精度高等优点，适用于对功率因数要求较高的场合。

4.3 混合功率因数控制器混合功率因数控制器结合了静态和动态功率因数控制器的特点，通过综合调整电容器和电感器的容值和电容值，实现功率因数的控制。

混合功率因数控制器的主要优点是可以同时具备静态和动态功率因数控制器的优势，实现更加精确和稳定的功率因数控制。

功率因数补偿控制器使用说明一、简介功率因数补偿控制器是一种电力设备，用于改善电力系统中的功率因数，提高电能利用效率。

它通过监测电网中的功率因数，并根据设定值进行自动调节，以实现功率因数的补偿。

本文将详细介绍功率因数补偿控制器的使用方法和注意事项。

二、安装与接线1. 安装位置：功率因数补偿控制器通常安装在电力系统的配电柜或电容器组中，应选择干燥、通风良好的位置，避免阳光直射和高温环境。

2. 接线方法：根据控制器的接线图，正确连接电源、电容器和电力系统的三相电源线，确保接线牢固可靠。

三、参数设置1. 功率因数设定：根据实际需求和电力系统的特点，设定合适的功率因数范围。

一般情况下，工业用电的功率因数设定在0.95左右较为合适。

2. 容量设定：根据电力系统的负载情况和需求，选择适当的电容器容量。

容量过大会造成能耗增加，容量过小则无法达到良好的功率因数补偿效果。

3. 延时设定：功率因数补偿控制器通常具有延时功能，可以设置电容器的接入延时时间，以避免电容器频繁开关对电力系统产生冲击。

四、使用注意事项1. 绝缘检测：在安装和使用功率因数补偿控制器之前，应进行绝缘检测，确保设备和电力系统的绝缘性能符合要求。

2. 防雷保护：功率因数补偿控制器应配备雷电保护装置，以防止雷电对设备造成损坏。

3. 定期检查：定期检查功率因数补偿控制器的工作状态和接线的牢固性，及时发现并解决问题，确保设备的正常运行。

4. 维护保养：定期清洁功率因数补偿控制器，保持设备表面的清洁，并定期对电容器进行维护，如检查电容器的电压、电流等参数，确保电容器的正常工作。

五、优点与应用领域1. 优点：功率因数补偿控制器可以提高电能利用率，减少电网线损，降低用电成本；同时，它还可以改善电力系统的稳定性，减少电力设备的损耗，延长设备的使用寿命。

2. 应用领域：功率因数补偿控制器广泛应用于工业生产、商业建筑、医疗设施等领域的电力系统中，能够有效改善电力质量，提高供电可靠性。

ABBRVC功率因数控制器参数简要手动设置步骤以下是ABBRVC功率因数控制器参数手动设置的步骤：1.确定期望功率因数：-首先，根据系统的要求和实际情况，确定所需的期望功率因数。

通常情况下，功率因数应接近2.连接设备：3.进入参数设置界面：-打开ABBRVC功率因数控制器的接口设备，进入菜单界面。

4.设置基本参数：-根据使用环境和具体需求，设置ABBRVC功率因数控制器的基本参数。

这些参数包括设备接入的电源电压、额定功率等。

确保基本参数的设置与电力系统的要求相匹配。

5.设置开关阈值：-根据实际情况，设置ABBRVC功率因数控制器的开关阈值。

开关阈值是设备触发开关的上下限值，用于控制系统中功率因数的调节范围。

确保开关阈值的设置适用于当前电力系统。

6.设置调节参数：-设置ABBRVC功率因数控制器的调节参数，以实现期望功率因数的控制。

调节参数包括比例增益、积分时间等。

根据系统响应特性和调节要求，对调节参数进行适当的调整，以确保系统稳定性和性能。

7.设置保护参数：-设置ABBRVC功率因数控制器的保护参数，以保护设备和电力系统。

保护参数包括过载保护、过电流保护、过压保护等。

根据实际情况，设置保护参数的阈值，以防止设备因异常情况而受损。

8.设定反馈参数：-设定ABBRVC功率因数控制器的反馈参数，以提供系统反馈信号进行控制。

反馈参数包括电压反馈、电流反馈等。

根据实际测量信号，设定反馈参数的增益和零点等，以确保控制的准确性和稳定性。

9.存储设置参数：-一旦完成所有参数的设置，将设置的参数存储到ABBRVC功率因数控制器中。

确保所有参数都正确存储，并能随时读取和修改。

10.测试和调试：-运行ABBRVC功率因数控制器，并进行测试和调试。

通过检查输出的功率因数和电流波形，验证设置的参数是否满足要求。

根据需要，进行调整和校正，直到设备正常运行且输出功率因数符合预期。

总结：ABBRVC功率因数控制器参数设置步骤包括确定期望功率因数、连接设备、设置基本参数、设置开关阈值、设置调节参数、设置保护参数、设定反馈参数、存储设置参数等。

功率因数控制器– RVC简介RVC 提供强大的特性和独一无二的标准：∙运行简单∙全自动设置(起动电流-C/k,激活回路数, 切换顺序类型, 移相, 特别连接)∙使用简单，友好的用户界面和可手动设置参数∙高效的切换策略结合了集成、直接和循环等切换过程∙可适用于高温环境，最高环境温度为70°C∙对谐波不灵敏∙报警∙过压和欠压保护技术参数测量系统基于微处理的3相平衡电网或单相电网工作电压100 - 120V, 220 - 240V, 380 - 440V电压允差所标注电源电压的+/- 10%频率范围50 或60 Hz +/- 5% (按电网频率自动适应)输入电流5A (RMS)输入电流阻抗< 0.1 Ohm能耗最大15 VA输出触点容量- 最大持续电流: 1.5A- 最大峰值电流: 5 A- 最大电压: 440 Vac- A 端子适用于16A 的连续电流.功率因数设置从0.7 感性至0.7 容性启动电流设定(C/k)0.05 至1A自动测量C/k输出数RVC-3 (只适用于400V ): 多达 3 个编程输出RVC-6: 多达6 个编程输出RVC-8 (只适用于400V ): 多达8 个编程输出RVC-10 (只适用于400V ): 多达10 个编程输出RVC-12: 多达12 个编程输出步级之间的切换时间编程从1s 至999s切换顺序1:1:1:1:1:...:1 1:2:2:2:2:...:2 1:2:4:4:4:...:41:2:4:8:8:...:8 1:1:2:2:2:...:2 1:1:2:4:4:...:41:1:2:4:8:...:8 1:2:3:3:3:...:3 1:2:3:6:6:...:61:1:2:3:3:...:3 1:1:2:3:6:...:6切换模式线性或循环- 正常或积分- 直进或累进的贮存功能全部编程参数和模式会贮存在非永久性存贮存器记忆内断电释放如断电或电压下滑时, 在小于20ms (50Hz)会快速自动断开短电重设延迟时间40s报警触电- 常闭触点- 最大持续电流: 5A.- 额定/ 最大分断电压: 250Vac / 440Vac国电压和欠电压保护自动适应电网相序和电流互感器相位对谐波不敏感可在正常负载及再生负载下工作(4象限运行)液晶显示器对比度具有温度自动补偿工作温度- 10°C 至70°C贮存温度- 30°C 至85°C安装位置安装在垂直平面上尺寸144x144x80 mm (hxwxd)开孔136X136重量0.8 kg (未包装)接线端子WAGO前面板保护IP40相对湿度最大95%, 无凝露具有CE 标志。

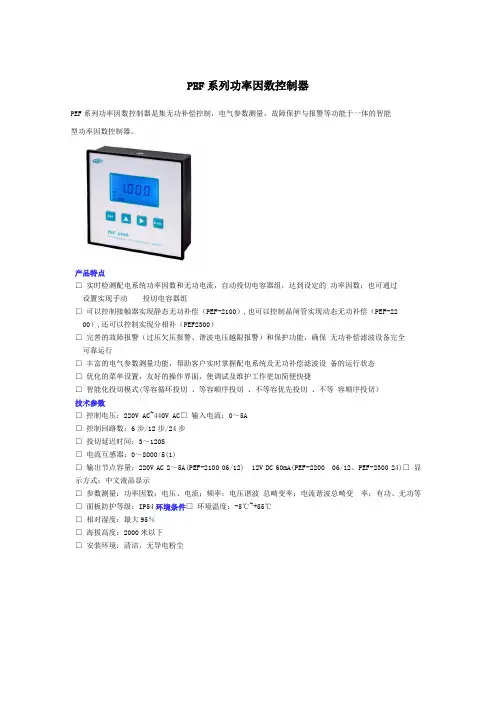

PEF系列功率因数控制器
PEF系列功率因数控制器是集无功补偿控制，电气参数测量，故障保护与报警等功能于一体的智能
型功率因数控制器。

产品特点
□ 实时检测配电系统功率因数和无功电流，自动投切电容器组，达到设定的功率因数；也可通过设置实现手动投切电容器组
□ 可以控制接触器实现静态无功补偿（PEF-2100）,也可以控制晶闸管实现动态无功补偿（PEF-22
00）,还可以控制实现分相补（PEF2300）
□ 完善的故障报警（过压欠压报警、谐波电压越限报警）和保护功能，确保无功补偿滤波设备完全可靠运行
□ 丰富的电气参数测量功能，帮助客户实时掌握配电系统及无功补偿滤波设备的运行状态
□ 优化的菜单设置，友好的操作界面，使调试及维护工作更加简便快捷
□ 智能化投切模式(等容循环投切、等容顺序投切、不等容优先投切、不等容顺序投切）
技术参数
□ 控制电压：220V AC~440V AC□ 输入电流：0～5A
□ 控制回路数：6步/12步/24步
□ 投切延迟时间：3～120S
□ 电流互感器：0～8000/5(1)
□ 输出节点容量：220V AC 2～5A(PEF-2100 06/12) 12V DC 60mA(PEF-2200 06/12、PEF-2300 24)□ 显示方式：中文液晶显示
□ 参数测量：功率因数；电压、电流；频率；电压谐波总畸变率；电流谐波总畸变率；有功、无功等□ 面板防护等级：IP54环境条件□ 环境温度：-5℃~+55℃
□ 相对湿度：最大95％
□ 海拔高度：2000米以下
□ 安装环境：清洁，无导电粉尘。

功率因数控制器实时检测系统主要用来控制电容组的投切，实现功率因素补偿。

知名品牌ABB旗下的功率因数控制器-RVC、RVT具备哪些优势呢？
优势
简单便捷：
> 直观读取数据
> 方便的人机对话
稳定安全：
> 直观显示电网参数和电容器投切特性
功能丰富：
> 可以自动设置和试运行
> 可选Modbus RS485 通讯
应用范围
应用无功补偿柜的功率因数控制器
如果您想了解更多有关功率因数控制器方面的信息，在此推荐您联系南京首科机电有限公司咨询详情。

南京首科机电有限公司集生产、贸易、技术、服务于一体的机电专业性公司。

经营广泛、品种繁多，主营批发零售各国知名低压电器、电工器材、工业用通风及抽风系统。

公司以“诚信铸就品牌，服务带来效益”的经营理念。

推行“VIP”式的营销服务机制，努力做好售前、售中、售后服务，并为用户建立档案，定期开展大客户综合回访，赢来了越来越宽广的市场空间。

公司主要代理销售品牌：总代理ABB、施耐德电气、〈FUI〉富士电机、〈MITSUBISHI〉三菱电机、〈OMRON〉欧姆龙自控元器件、美国通用GE电器、韩国LS产电、士林电机、、西门子、火灾监控系统、工业插头插座、订制配电箱配电柜。

若您有相关方面的业务需求，欢迎登陆官网：或拨打吸顶悬浮位置电话咨询！。

功率因数控制器1. 引言功率因数控制器是一种用于提高电力系统功率因数的电子设备。

在电力系统中，功率因数是指有功功率与视在功率之比。

功率因数控制器通过控制电路中的电流和电压来实现功率因数的调整，从而改善电力系统的效率和稳定性。

本文将介绍功率因数控制器的工作原理、应用场景和优势。

2. 功率因数控制器的工作原理功率因数控制器通过监测电流和电压的相位差来确定功率因数，并通过控制电路中的电感和电容来调整功率因数的值。

具体而言，功率因数控制器会根据电路的实际功率因数与设定值之间的差异，调整电感和电容的数值来实现功率因数的改善。

功率因数控制器可以采用各种控制算法，如模糊控制、PID 控制等，以实现精确的功率因数控制。

此外，功率因数控制器还可以通过电流和电压的监测来提供保护功能，如过载保护、过压保护等。

3. 功率因数控制器的应用场景功率因数控制器主要应用于电力系统中的工业和商业用电领域。

以下是几个常见的应用场景：3.1 工厂工厂的电力需求通常较大，并且在生产过程中会产生较多的感性负载。

功率因数控制器可以通过控制电路中的电感和电容来补偿感性负载的影响，提高电力系统的功率因数，减少电力损耗，提高电力利用效率。

3.2 商场商场通常有较高的用电需求，且用电负载波动较大。

功率因数控制器可以根据实际用电负载情况动态调整功率因数，保持电力系统的稳定性，并降低电力公司对商场的罚款。

3.3 医院医院的电力需求对电力质量和稳定性要求较高。

功率因数控制器可以提高电力系统的功率因数，降低谐波扰动，减少电力系统对敏感医疗设备的影响，提高医院的电力供应可靠性。

4. 功率因数控制器的优势功率因数控制器具有以下几个优势：4.1 提高电力系统效率功率因数控制器可以提高电力系统的功率因数，减少无效功率的损耗，提高电力系统的效率。

4.2 降低电力损耗功率因数控制器通过减少电流和电压之间的相位差，降低了电力系统中的无功功率，从而减少了电力损耗。

4.3 减少能源消耗功率因数控制器的优化调整可以减少电力需求，从而减少对能源的消耗，降低环境污染。

❖功率因数控制器R V C的使用1)、控制器RVC上电后可看到其默认界面为自动状态（Auto），按Mode键进入手动界面；2)、按Mode键进入自动设定参数的界面；3)、按Mode键进入手动设定目标功率因数cosψ的界面，通过按“+”和“-”键调整其大小，推荐cosψ为0.92--0.98；4)、按Mode键进入设定灵敏系数C/k的界面，通过按“+”和“-”键调整其大小，可查阅RVC使用说明书的C/k表得到其值，也可通过下面的方法计算：其中：Q：单步无功功率（kvar）；U：系统电压（V）；K：电流互感器变比。

5)、按Mode键进入手动设定相位值PHASE的界面，通过按“+”和“-”键调整其大小。

严格按照RVC使用说明书要求的接线方式进行电压电流互感器信号的输入接线的前提下，可查阅使用说明书中的相位表得到相位值，也可以用以下方法设置：确定RVC测试点实际的功率因数cosψ，然后调整相位值，进入RVC的自动界面查看其显示的功率因数是否与先前的实际值一致，若否，则调整相位值直到与实际值一致；6)、按Mode键进入手动设定投切延迟时间Delay的界面，通过按“+”和“-”键调整其大小，推荐运行时的延迟时间为10秒，也可根据调试需要将其增大至40秒；7)、按Mode键进入手动设定输出组数Output的界面，通过按“+”和“-”键调整其大小，补偿柜中的组数即为其值；8)、按Mode键进入手动设定序列Sequence的界面，通过按“+”和“-”键调整其设定，可参见下表：序列类型（组间容量的比例关系）显示值1∶1∶1∶1∶1∶…∶1 1.1.11∶2∶2∶2∶2∶…∶2 1.2.21∶2∶4∶4∶4∶…∶4 1.2.41∶2∶4∶8∶8∶…∶8 1.2.81∶1∶2∶2∶2∶…∶2 1.1.21∶1∶2∶4∶8∶…∶8 1.1.81∶2∶3∶3∶3∶…∶3 1.2.31∶2∶3∶6∶6∶…∶6 1.2.61∶1∶2∶3∶3∶…∶3 1.1.31∶1∶2∶3∶6∶…∶6 1.1.69)、按Mode键进入自动界面(Auto)，显示值即为测试到的功率因数值。

功率因数控制器RVC的使用说明功率因数控制器 (Reactive Power Factor Controller，简称 RVC) 是一种用于自动控制电力系统功率因数的设备。

它通过监测电网的功率因数，并自动调整并控制功率因数，从而提高电力系统的效率和稳定性。

一、RVC的原理和工作方式RVC的工作原理是基于功率因数的概念。

功率因数是指电源的有功功率与视在功率之间的比值。

当电力系统的功率因数低于标准值时，RVC将启动并将电网连接到补偿电容器网络上，以提高功率因数。

当需要的功率因数达到设定值时，RVC将控制补偿电容器的数量，并将其连接或断开，以保持电网功率因数在设定范围内。

RVC主要由以下部分组成：1.电流和电压传感器：用于监测电网的电流和电压。

2.控制器单元：负责计算电网的功率因数，并控制补偿电容器的连接或断开。

3.补偿电容器：用于存储和释放电能，以提供系统所需的无功电流。

二、RVC的安装和调试步骤1.RVC的选择和安装a.根据电力系统的需求选择适当的RVC型号。

b.在配电柜或电源接线处安装RVC。

确保适当的通风和散热以防止过热。

2.连接传感器a.将电流传感器连接到电网的主要电流线路上。

b.将电压传感器连接到电网的主要电压线路上。

3.连接补偿电容器网络a.将补偿电容器连接到RVC上。

b.将补偿电容器网络连接到电网的电容器引线上。

4.电源接线a.将RVC的电源连接到电网的电源接线上。

5.控制参数设置a.打开RVC控制器单元的控制面板，进入参数设置界面。

b.根据电力系统的要求，调整功率因数设定值和响应时间等参数。

6.初始化和校准a.在设置参数后，进行RVC的初始化和校准。

按照控制器单元的操作说明进行操作。

7.启动和监测a.打开RVC的电源开关，启动控制器单元。

b.监测RVC的工作状态和功率因数的变化。

三、RVC的注意事项和故障排除1.注意事项a.在选择RVC型号时，确保它的功率容量符合电力系统的需求。

b.定期检查和维护RVC的连接和传感器的状态。

AKT系列功率因数控制器产品手册安装请严格遵守如下标准和安全规程1）检查测量电压和控制电压，电源频率，电流互感器的比率必须与控制器的采样电流一致；2）用固定支架把控制器安装在开关面板上；3）将接地保护装置连接到接地铜排上；4）根据接线图（图1）进行其他线路的连接；（具体接线方法，详见后附接线图）5）移除CT 端子上的连接片。

1图12操作AKT-12控制器可通过以下四个键来实现Array（图2）在主菜单界面中可以通过↑↓键来选择不同的主菜单按→键选择菜单及菜单中的内容按←键返回上一级菜单参数设置：在光标闪烁时可通过↑↓键进行数值设置按←键或→键，可分别向左右移动光标图2当光标位于右边位置时，可通过→键来保存设置当光标位于左边位置时，可通过←键来取消设3运行将AKT-12通电后，控制器将开始进入倒计时。

1）在倒计时结束前，通过按→键可使控制器开始进行自动巡检，控制器投切所有输出路数，并进行检定，通过该程序所有输出回路被使用，并对电压、电流连接路径进行校验。

在自检后，控制器将开始无功功率的调节，时刻对电容器的容量大小进行识别和监测。

2）倒计时结束或通过按←键中断倒计时，控制器将跳过自动巡查步骤，在没有自检的情况下开始工作。

没有使用的输出回路以及不带F-off 标志的回路将被默认为是缺省状态。

4面板显示信息AUTO(自动)：自动模式MANUAL(手动)：手动模式SETUP(设置)：设置菜单ALARM(报警)：报警闪烁T:目标功率因数EXPORT(输出)：输出回路1-12：输出回路数5调试测量和监控功能的说明对于无功功率不需进行设置若想要实现AKT-12的全部功能（例如：用Kvar 来显示电容器的容量大小，显示测量值，监视和保护参数）在菜单中的“设置”选项可对一些额外的功能进行设置。

另外，目标功率因数和投切延时的调整具有优先。

67菜单结构中设计到得所有可读参数和设置线电压 相电压 电流 有功功率 无功功率达到目标功率因数所需要的无功 当前有功功率 电压谐波3rd-15th 电压谐波 目标功率因数 功率/视在功率 平均功率因数 频率 温度 最高温度运行时间SETUP参数设置INFO 段数信息第一路设置原始功率百分比投切循环类型第二路设置SETUP 设定完成后，按向右箭头3 秒后自动保存成功第十四路设置手动运行状态第一路投入状态切除状态....第十四路投入状态切除状态参数设置和调试说明：一参数设置：（用↓键选择设置SETUP 主菜单,用→键3秒后进入主菜单后可用↓键选择参数进行设置）1. UN线电压基准值，设置参数为400V;2. CT电流互感器变比,例如进线柜电流互感器变比为4000/5，则此参数设置为800;3. PT电压互感器变比,无电压互感器时Pt 设置为1;4. Ai自检状态,设置为NO;5. PFC功率因数校正, 设置为ON6. CPI目标功率因数, 一般设置为0.90 i ~ 0.95 i (需要注意的是设置目标功率因数时需要选择电流超前还是滞后，此时应该确保设置为电流滞后，即显示CPIi, 不是CPIc)7. St 投切延时, 设置为5 s8. 其它地址下的参数不需要修改。

迈达斯功率因数控制器说明书迈达斯功率因数控制器是一种高效、智能的电力调节设备，能够大幅度提高电能利用率，降低电费支出。

它的出色性能和先进技术使其成为现代工业生产和商业领域中的一项必备设备。

迈达斯功率因数控制器的核心功能是实现功率因数的自动调整。

功率因数是电力系统中非常重要的一个指标，它反映了电能的有效利用程度。

功率因数高低直接影响着电能损耗和设备的使用寿命。

传统的电力供应系统常常存在功率因数偏低、能耗高效率低等问题，而迈达斯功率因数控制器正是为了解决这些问题而设计的。

该设备采用了先进的数字调节技术，能够根据电力负载的实际需求，自动调整系统的功率因数至最佳状态。

它能够智能识别负载类型和用电特点，精准计算出所需要的功率因数补偿值，从而实现对电力因数的准确控制。

通过迈达斯功率因数控制器的运行，不仅能够大幅度提高电能的利用率，降低能源消耗，还能够有效降低电流的损耗，提高设备运行效率，延长设备的使用寿命。

迈达斯功率因数控制器具有操作简单、维护方便的特点。

它配备有直观的触摸屏操作界面，用户可以通过触摸屏轻松设置设备运行参数，并实时监测功率因数的变化情况。

同时，它还具备自动报警保护功能，一旦系统发生异常，会立即发出警报，提醒操作员及时处理。

此外，迈达斯功率因数控制器还能够实现远程监控和远程操作，大大方便了用户的使用和管理。

迈达斯功率因数控制器的应用范围广泛。

它可以被广泛应用于各种工业生产场所、商业建筑以及公共机构等场合。

无论是制造业、矿山企业、能源公司，还是大型商超、酒店、医院等，都可以通过使用迈达斯功率因数控制器，实现能源的高效利用和节能减排。

令人欣喜的是，迈达斯功率因数控制器的使用还可以享受国家的相关政策支持和电费优惠。

总而言之，迈达斯功率因数控制器是一款性能优越、方便实用的高科技产品。

它在提高电能利用效率，降低能源消耗方面具有非凡的优势。

使用迈达斯功率因数控制器不仅能够为企业节约成本，增强竞争力，还可以为环境保护做出贡献。

天正功率因数自动控制器说明书1、天正功率因数控制器不能与PFC到01控制器互换；2、天正功率因数控制器的C2和C3接线端子应接到发电机的C2和C3上，绝对不能短路，不能接到发电机的A1和A3上，否则可能造成控制器的损坏；3、当不用外部调压电位器时，应将发电机AVR板上的S3开关闭合，即在上方位置；4、交流电压信号为两相相电压和另外一相线电流；5、天正适用于1FC6发电机。

一、简介由于电网电压的变化及发电机组有功功率的变化，机组的功率因数时常变化，功率因数自动控制器，就可以根据功率因数的变化情况输出一控制信号给发电机的电压调节器AVR，从而达到自动调节发电机输出无功功率的目的，即使功率因数保持恒定。

该装置的功率因数自动调节功能只适用于与电网并联运行的发电机组，对于并车运行的机组，可设定其工作在手动方式，从而实现机组之间无功功率的均匀分配，即功率因数的手动调整。

二、主要技术参数工作电源：22VDC到28VDC功率因数调节范围：0.5到1.0（滞后）功率因数调整适用范围：5％到100％机组额定电流功率因数控制精度：1到4％，可随意设定发电机交流电压输入信号：380VAC发电机交流电流输入信号：0到5A三、主要特点1、智能化：目标功率因数，控制精度，控制速度等多个参数可任意设定。

2、人性化：当手动进行控制时，若“增加”或“减少”状态保持2秒以上时，进行快速控制。

3、测量精度高，且与信号线的接线顺序无关：本控制器采用两相相电压和另外一相电流的测量方法，测量的功率因数只与发电机组的实际功率因数有关，而与接线方式无关，也就是说，更换电压的接线顺序或者电流取样的顺序不影响测量值；该方法测量准确，精度高。

四、参数设定1、目标功率因数的设定a)按“设定/保存”按键，直至显示“SET”字样；b)“SET”显示完毕之后，随后显示目前已设定的功率因数值；c)按“增加”键，增加设定功率因数值；d)按“减少”键，减少设定功率因数值；e)功率因数设定范围为0.5到1.0，超出范围时，显示“ERR”,并退出设定参数程序，不保存设定值；f)设定完毕后，按“设定/保存”按键进行保存。

功率因数控制器原理
功率因数控制器是一种用于对电力系统中的功率因数进行实时调节的装置。

它的工作原理基于电力系统中的功率三角形理论。

功率因数是指交流电路中有功功率与视在功率之比的数值，用来描述负载电流和电压之间的相位差。

功率因数的大小直接影响电力系统的运行效率和电能的利用率。

功率因数控制器的主要作用是通过调节电路中的电感或电容元件，使得负载电路的功率因数接近单位功率因数（即1），从
而提高电力系统的功率因数和电能的利用效率。

功率因数控制器的工作原理如下：
1. 检测功率因数：通过测量电流和电压的相位差，以及有功功率和视在功率的比值，计算出当前的功率因数数值。

2. 比较设定值：将测量得到的功率因数数值与设定的目标功率因数进行比较。

3. 生成控制信号：根据比较结果，通过控制算法生成相应的控制信号。

如果当前功率因数低于设定值，控制器将增加电路中的电感元件，以增加电感元件对电流的滞后作用，使得功率因数增加；如果当前功率因数高于设定值，控制器将增加电路中的电容元件，以增加电容元件对电流的超前作用，使得功率因数减小。

4. 执行控制操作：根据生成的控制信号，控制器将控制命令发送给电路中的电感或电容元件，使其加入或退出电路，从而实现对功率因数的调节。

功率因数控制器具有实时性和精确性，能够对电力系统中的功率因数进行有效调节，提高电能的利用率，降低电能损耗，提高电力系统的运行效率。

在工业生产和电力供应领域得到广泛应用。
