JKWF分相智能无功补偿控制器

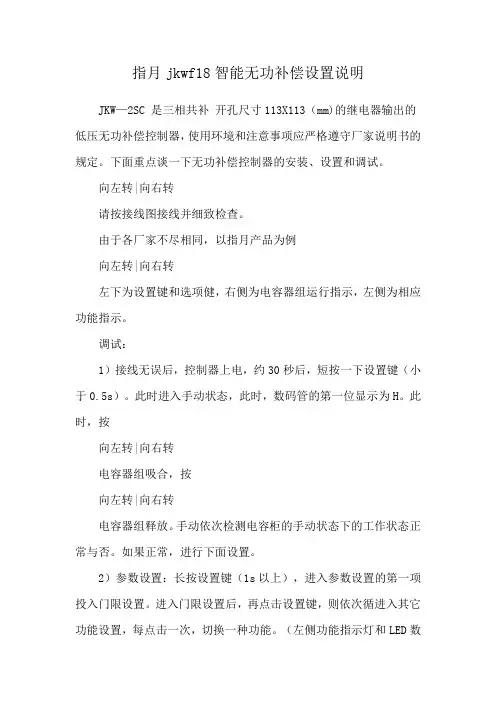

指月jkwf18智能无功补偿设置说明JKW—2SC 是三相共补开孔尺寸113X113（mm)的继电器输出的低压无功补偿控制器，使用环境和注意事项应严格遵守厂家说明书的规定。

下面重点谈一下无功补偿控制器的安装、设置和调试。

向左转|向右转请按接线图接线并细致检查。

由于各厂家不尽相同，以指月产品为例向左转|向右转左下为设置键和选项健，右侧为电容器组运行指示，左侧为相应功能指示。

调试：1）接线无误后，控制器上电，约30秒后，短按一下设置键（小于0.5s）。

此时进入手动状态，此时，数码管的第一位显示为H。

此时，按向左转|向右转电容器组吸合，按向左转|向右转电容器组释放。

手动依次检测电容柜的手动状态下的工作状态正常与否。

如果正常，进行下面设置。

2）参数设置：长按设置键（1s以上），进入参数设置的第一项投入门限设置。

进入门限设置后，再点击设置键，则依次循进入其它功能设置，每点击一次，切换一种功能。

（左侧功能指示灯和LED数码管有相应指示）。

当选定某种功能后，松开设置键，操作上下箭头，对该项功能进行参数设置。

所有设置完成后长按设置键，控制器进入自动运行状态。

（注意：若参数设置后30秒内没有操作，控制器将自动转换为自动运行状态，但此时设置的参数没有保存）向左转|向右转向左转|向右转注：代码--LED数码管显示的数码。

3）投入门限/切除门限：顾名思义就是什么时候投入电容，什么时候切除电容。

一般投入门限设置在0.8-0.85，切除门限设置在0.98-1。

4）延时预置：根据补偿要求设置电容器组投入的延迟时间，延迟时间短，补偿跟随快，补偿效果好，但对于电容柜的使用寿命和安全存在一定影响。

所以，应该合理设置延迟时间，建议选择30秒以上120秒以下。

5）过压预置：这是一个保护措施，即：超过预置的电压值，无论无功和功率因数数值多少，控制器都不会投入电容器组。

以保护供电线路和用电设备的安全。

按国家电能标准C级计算：电压波动上限+10%，所以，过压设置对于0.4KV电网，不得高于440V。

JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。

2 环境温度 - 25℃ ～+ 70℃。

3 空气湿度在40℃ 时不超过 90%。

4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5 安装地点无剧烈振动，无雨雪侵蚀。

6 电压波动范围不大于± 20%。

技术参数1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V＜5A＜Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准2. 控制器整定值及可调范围稳定工作范围投入门限 (滞后) ～(滞后)(滞后) ～ (滞后)240 V / 415 V230 ～ 265V / 400 ～ 460V6%% ～ 20%连续可调连续可调连续可调过电压保护欠电流封锁延时时间40 ± 5S5 ～ 90S连续可调参数调整在右盖内，手动开关在左盖内。

安装接线1.安装将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。

2.接线标号接线内容UsIsV1 ～ 10电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。

接线注意1.取样电压 Us 必须按控制器额定电压连接。

2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。

3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。

（见图3）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。

（见图4）4.动态型快速补偿，直接控制动态复合开关。

（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果COSφ 表指示超前，请交换取样电流两根线。

接线图图 3 取样电压 220V图 4 取样电压 380V图 5 动态型试验与调整1 . 功能开关拨在“试验”档时，只有电压信号，就能自动作快速循环投切动作，可方便地检查外接线路。

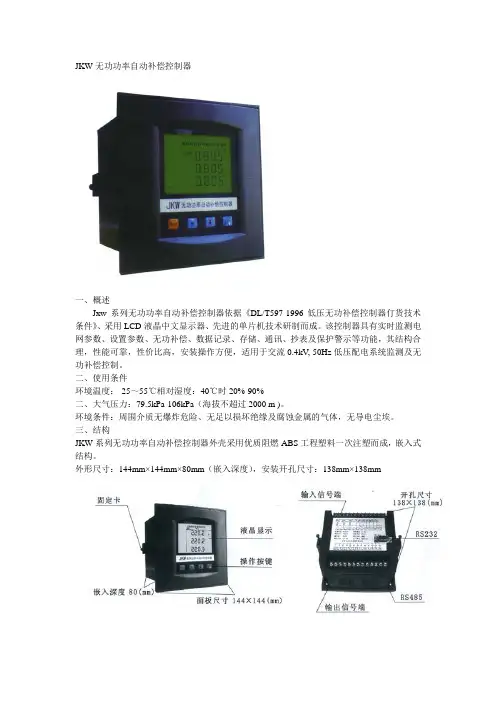

JKW无功功率自动补偿控制器一、概述Jxw系列无功功率自动补偿控制器依据《DL/T597-1996低压无功补偿控制器仃货技术条件》、采用LCD液晶中文显示器、先进的单片机技术研制而成。

该控制器具有实时监测电网参数、设置参数、无功补偿、数据记录、存储、通讯、抄表及保护警示等功能，其结构合理，性能可靠，性价比高，安装操作方便，适用于交流0.4kV, 50Hz低压配电系统监测及无功补偿控制。

二、使用条件环境温度：-25～55℃相对湿度：40℃时20%-90%二、大气压力：79.5kPa-106kPa（海拔不超过2000 m )。

环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。

三、结构JKW系列无功功率自动补偿控制器外壳采用优质阻燃ABS工程塑料一次注塑而成，嵌入式结构。

外形尺寸：144mm×144mm×80mm（嵌入深度），安装开孔尺寸：138mm×138mm四、基本功能1、显示功能采用低功耗LCD液晶中文显示屏，可实时监测电网有关参数，显示设置参数、工作状态等。

1)可实时显示三相电压、三相电流、三相功率因数、三相有功／无功功率、谐波、电容器投切状态和故障警示。

2)可显示设备编号、过压保护、延时时间、电流变比、电容器的路数、每路电容容量、编码方式、投入门限、切除门限等设置参数。

2、设置功能1)可直接设置设备编号、过压保护、延时时间、电流变比、电容器的路数、每路电容容量、编码方式、投入门限、切除门限等参数。

2)可通过抄表器设置统计电压上／下限值、欠压保护值、电压谐波崎变率超限值及系统时间。

3)设置参数自动记忆，失电不丢失。

3、无功补偿功能1)取样物理量为无功功率、无投切振荡、无补偿呆区。

2)具有手动投切和自动投切两种运行方式。

3)具有循环投切和编码投切两种投切功能。

4）投切方式可采用全Y、全△或Y+△接法。

5)控制输出能适应电子开关、交流接触器、智能电子复合开关或真空接触器等不同投切元件。

JKL5CV/JKL2CV智能无功功率自动补偿控制器使用说明书符合标准：JB/T 9663安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述1.1使用说明本说明书详细地介绍安装、调试、工作参数、菜单操作等内容，用户在使用之前必须仔细阅读此说明书，必须由专业的电工进行安装；安装前要确保产品、使用设备各部分无电，才可以进行操作，杜绝带电操作，以防人体触电。

1.2使用范围适用于低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用功率，减少线损，改善供电的电压质量。

2功能特点1.以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下，能正确显示功率因数。

2. 功率因数测量精度高，显示范围宽。

3. 实时显示基波功率因数。

4. 实时显示电压畸变率及电流畸变率。

5. 具有多种编码输出方式供用户选择。

6.最多可选配12个控制回路的输出。

7.人机界面友好操作方便。

8.各种控制参数全数字可调，使用方便。

9.具有自动运行与手动运行两种工作模式。

10.具有过电压和欠电压保护功能。

11.具有电压谐波超标保护功能。

12.具有断电保护功能数据不丢失。

13.电流信号输入阻抗低≤ 0.01Ω。

14.通讯功能可选。

特殊说明：与光伏发电混用场合，需要将光伏接入点置于该互感器前端，互感器下端只包括负载电流+电容电流，不能包括光伏。

3使用条件1.海拔高度≤2000米（特殊要求协商确定）。

2.周围空气温度 -25℃～+40℃。

3.相对湿度，在40℃时不超过50%；20℃时不超过90%。

4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5.安装地点无剧烈震动4技术数据额定工作电压：AC 380V(JKL5CV)或AC 220V(JKL2CV)额定工作电流：AC 0～5A额定工作频率：45Hz～65Hz显示功率因数：滞后0.001～超前0.001测量无功功率：0～9999kvar测量有功功率：0～9999kW测量视在功率：0～9999kVA欠压保护值：AC 300V或AC 170V输出触点容量：AC220V 5A 阻性，AC380V 3A 阻性灵敏度：50mA整机消耗功率：10VA显示：4位红色数码管外型尺寸：122mm×122mm开孔尺寸：112mm×112mm安装方式：嵌入式安装倒齿附件固定连接方式：接线端子螺丝固定防护等级：外壳IP30，操作面板IP405面板功能介绍5.1指示灯说明1.1～12路电容投入指示灯；2.A/M 手动/自动运行指示灯：常亮时表示自动运行，熄灭时表示手动运行。

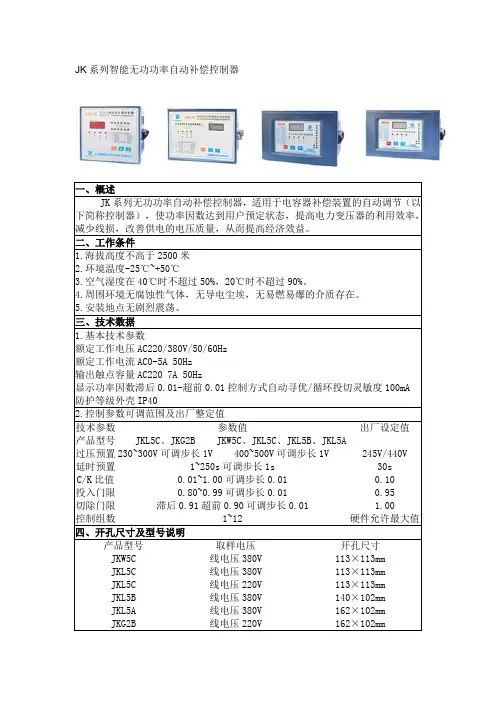

JK系列智能无功功率自动补偿控制器五、操作说明1.功能选择数码管（LED）第一位显示功能代码，根据代码表，在自动时若按菜单键小于0. 5S则直接进入手动状态若超过1S则可以循环选择扫有功能代码。

（见代码表）2.参数修改▲当你选定某种功能代码后，释放菜单键，按▲键参数增加，按▼键参数减少，参数修改后，释放按键，30S内操作菜单键切换都自动状态，这时候新参数将会自动保存，若是在30S内无按键操作则控制器会返回自运状态，这时候修的参数将不能保存。

3.手动运行自动时点击菜单可以直接进入手动运行状态，第一位LED显示“H”，按▲键手动投入；按▼键手动切除。

4.参数代码表代码代码含义数码显示内容操作▲或▼备注A 自动运行电网功率因数操作无效1.操作菜单、▲ ▼键时，按住按钮时间必须超0.5秒才有效。

2.在代码为b-l等六种状态时，30S内无按键操作均可自动返回自动运行状态。

3.在代码为U、P、H等三种状态时，必须通过操作菜单键，才能切换到自动运行状态。

4.在R、U、P三种状态时，控制器自动控制电容的投切动作，面板上也会有相应的指示。

B 投入门限功率因数投入点0.80~0.99供选定C 时间设置延时时间设置值1~250s供选定D 过压设置过压电压设置值230~330V/400~500V供选定E C/K设置电容除以电流变化0.10~1.00供选定F 切除门限功率因数切除点0.001~0.90供选定L 路数设置输出回路数设置值1~12路供选定U 显示电压取样电压值（伏）操作无效P 显示电流取样电流值（安）操作无效H 手动运行电网功率因数电容器组将依次投入或切除六、接线图JKW5C、JKL5C、JKL5B、JKL5A1）取样电压380V2）Ub、Uc电压信号输入端3）Ia、In电流信号输入端4）V控制输出端子公共端5）1-12为12路输出端子6）如接触器为380V，P点接B或C；如接触器为220V，P点接N相7）J、V接线允许互相调换。

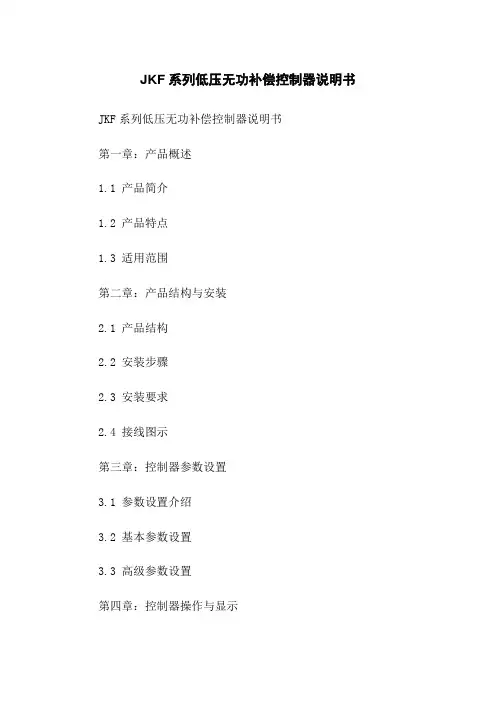

JKF系列低压无功补偿控制器说明书JKF系列低压无功补偿控制器说明书第一章：产品概述1.1 产品简介1.2 产品特点1.3 适用范围第二章：产品结构与安装2.1 产品结构2.2 安装步骤2.3 安装要求2.4 接线图示第三章：控制器参数设置3.1 参数设置介绍3.2 基本参数设置3.3 高级参数设置第四章：控制器操作与显示4.1 操作面板介绍4.2 控制器状态显示4.3 操作指南第五章：控制器功能说明5.1 无功补偿原理5.2 控制方式5.3 过载保护功能5.4 过压保护功能5.5 欠压保护功能第六章：控制器维护与故障处理6.1 维护注意事项6.2 故障排除方法6.3 常见问题解答第七章：技术参数7.1 产品规格7.2 输入参数7.3 输出参数7.4 操作环境要求第八章：附件8.1 产品附件清单8.2 附件使用方法第九章：法律名词及注释9.1 法律名词解释9.2 相关法规说明本文档涉及附件：附件1：接线图示附件2：产品规格表附件3：产品附件清单本文所涉及的法律名词及注释：1：低压供电系统：指电压在1000V以下的供电系统。

2：无功补偿：通过调节无功功率来提高电能质量和利用效率的技术手段。

3：过载保护：在电路超载时，自动切断电源，保护设备安全运行的功能。

4：过压保护：在电压超过额定值时，自动切断电源，保护设备安全运行的功能。

5：欠压保护：在电压低于额定值时，自动切断电源，保护设备安全运行的功能。

1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。

当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。

控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。

电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

只有专业人士才能按照说明和安全规范对本设备投入使用。

2、产品特点2．1全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。

2．2秉承以人为本的设计理念，模块化组装，外观流线设计。

2．3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。

2．4设置参数中文提示，数字输入。

2．5电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。

2．6电容器投切控制程序支持等容/编码（1：2、 1：2：3、 1：2：4：8…）及模糊控制投切方式。

2．7具有手动补偿/自动补偿两种工作方式。

2．8取样物理量为无功功率，具有谐波测量及保护功能。

2．9控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。

选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。

3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4．1环境条件1.海拔高度：≤2500m2.工作温度：－20℃～＋60℃3.存储温度：－25℃～＋70℃4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。

JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。

2 环境温度 - 25℃ ～+ 70℃。

3 空气湿度在40℃ 时不超过 90%。

4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5 安装地点无剧烈振动，无雨雪侵蚀。

6 电压波动范围不大于± 20%。

技术参数1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V＜5A＜Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准2. 控制器整定值及可调范围稳定工作范围投入门限 (滞后) ～(滞后)(滞后) ～ (滞后)240 V / 415 V230 ～ 265V / 400 ～ 460V6%% ～ 20%连续可调连续可调连续可调过电压保护欠电流封锁延时时间40 ± 5S5 ～ 90S连续可调参数调整在右盖内，手动开关在左盖内。

安装接线1.安装将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。

2.接线标号接线内容UsIsV1 ～ 10电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。

接线注意1.取样电压 Us 必须按控制器额定电压连接。

2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。

3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。

（见图3）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。

（见图4）4.动态型快速补偿，直接控制动态复合开关。

（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果COSφ 表指示超前，请交换取样电流两根线。

接线图图 3 取样电压 220V图 4 取样电压 380V图 5 动态型试验与调整1 . 功能开关拨在“试验”档时，只有电压信号，就能自动作快速循环投切动作，可方便地检查外接线路。

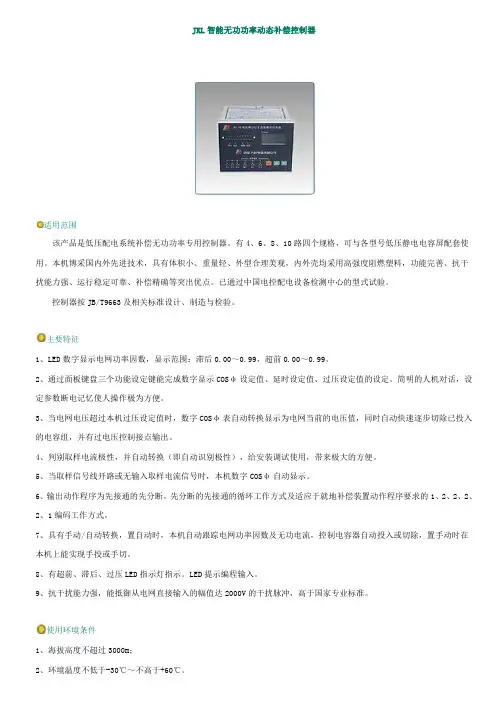

JKL智能无功功率动态补偿控制器适用范围该产品是低压配电系统补偿无功功率专用控制器。

有4、6、8、10路四个规格，可与各型号低压静电电容屏配套使用。

本机博采国内外先进技术，具有体积小、重量轻、外型合理美观，内外壳均采用高强度阻燃塑料，功能完善、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。

已通过中国电控配电设备检测中心的型式试验。

控制器按JB/T9663及相关标准设计、制造与检验。

主要特征1、LED数字显示电网功率因数，显示范围：滞后0.00～0.99，超前0.00～0.99。

2、通过面板键盘三个功能设定键能完成数字显示COSφ设定值、延时设定值、过压设定值的设定。

简明的人机对话，设定参数断电记忆使人操作极为方便。

3、当电网电压超过本机过压设定值时，数字COSφ表自动转换显示为电网当前的电压值，同时自动快速逐步切除已投入的电容组，并有过电压控制接点输出。

4、判别取样电流极性，并自动转换（即自动识别极性），给安装调试使用，带来极大的方便。

5、当取样信号线开路或无输入取样电流信号时，本机数字COSφ自动显示。

6、输出动作程序为先接通的先分断，先分断的先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

7、具有手动/自动转换，置自动时，本机自动跟踪电网功率因数及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

8、有超前、滞后、过压LED指示灯指示。

LED提示编程输入。

9、抗干扰能力强，能抵御从电网直接输入的幅值达2000V的干扰脉冲，高于国家专业标准。

使用环境条件1、海拔高度不超过3000m；2、环境温度不低于-30℃～不高于+60℃。

3、空气相对湿度不超过90%（20℃）。

4、周围环境，无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。

5、电网电压波动范围不大于本机额定电压±10%。

主要技术参数1、JLK系列微机无功功率自动补偿控制器具体型号规格2、补偿器整定值及可调节范围3、基本参数外形及安装尺寸1、JKL系列本机壳设有安装槽，将配合的紧固体插入安装槽中，转动脚上螺丝即把本机固定在屏上。

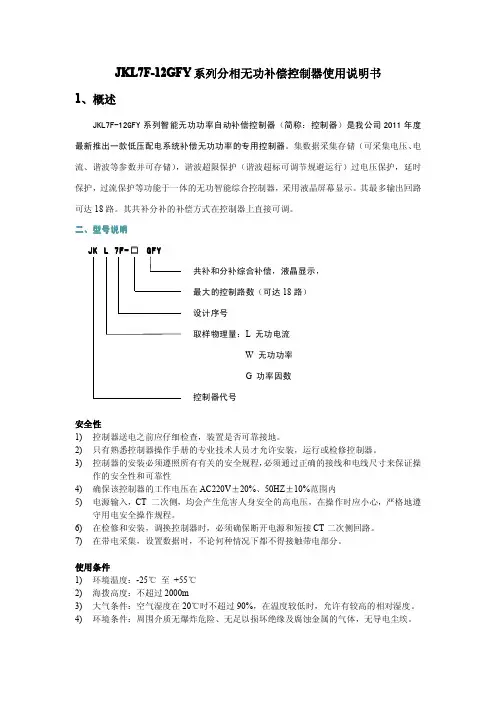

JKL7F-12GFY 系列分相无功补偿控制器使用说明书1、概述JKL7F-12GFY 系列智能无功功率自动补偿控制器（简称：控制器）是我公司2011年度最新推出一款低压配电系统补偿无功功率的专用控制器。

集数据采集存储（可采集电压、电流、谐波等参数并可存储），谐波超限保护（谐波超标可调节规避运行）过电压保护，延时保护，过流保护等功能于一体的无功智能综合控制器，采用液晶屏幕显示。

其最多输出回路可达18路。

其共补分补的补偿方式在控制器上直接可调。

二、二、型号说明型号说明JK L 7F-□GFY共补和分补综合补偿，液晶显示，最大的控制路数（可达18路）设计序号取样物理量：L 无功电流W 无功功率G 功率因数控制器代号安全性1)控制器送电之前应仔细检查，装置是否可靠接地。

2)只有熟悉控制器操作手册的专业技术人员才允许安装，运行或检修控制器。

3)控制器的安装必须遵照所有有关的安全规程，必须通过正确的接线和电线尺寸来保证操作的安全性和可靠性4)确保该控制器的工作电压在AC220V ±20%、50HZ ±10%范围内5)电源输入，CT 二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格地遵守用电安全操作规程。

6)在检修和安装，调换控制器时，必须确保断开电源和短接CT 二次侧回路。

7)在带电采集，设置数据时，不论何种情况下都不得接触带电部分。

使用条件1)环境温度：-25℃至+55℃2)海拨高度：不超过2000m3)大气条件：空气湿度在20℃时不超过90%，在温度较低时，允许有较高的相对湿度。

4)环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。

2、技术参数执行标准：电力工业行业标准《DL/T597—1996》；JB/T9663-1999基本参数工作电压：AC220V±20％50Hz±10%取样电压：AC三相四线220V±20％50Hz±10%取样电流：AC三相0－5A输出路数：1-12路任意设置输出方式：交流触点型或直流电平型控制功率：每组5A/250VAC,30mA/12V本机功耗：≤6VA测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：120x120x85mm安装开孔尺寸：113x113mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。

JKF系列分相无功补偿控制器使用说明书1、概述关于本说明书本说明书旨在指导用户进行JKF系列分相无功补偿控制器的安装和操作。

在使用该产品之前，请认真阅读本说明书，并予以妥善保管。

控制器只有在正确地设置了参数后，才能正确可靠地使用。

安全性1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。

2）确保该控制器的工作电压在AC220V±20%、50HZ±10%范围内。

3）不要随意打开控制器的外壳，以防触电。

4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。

使用条件1）环境温度：-25℃至+65℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、技术参数执行标准：电力工业行业标准《 DL / T 597—1996 》基本参数工作电压：AC 220V±20％50Hz ± 10%取样电压：AC 三相四线220V±20％50Hz ± 10%取样电流：AC 三相0－5A输出路数：最多16路输出电平：直流电压DC12V，共正极（特殊规格可提供继电器输出）本机功耗：≤12V A测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144⨯144⨯110mm安装开孔尺寸：138⨯138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。

2）编码投切功能：可实现循环投切和多种编码方式。

3）可实现全三相共补，全分相补偿，三相与分相混合补偿。

3、液晶显示屏及按键面板示意图A. 液晶显示屏1.输出路数2.电气参数3.工作状态4.数字显示5.控制模式B.按键面板6. ESC键，退出当前状态，返回主菜单7. ↑键：显示时，轮显电压、电流等；设置参数时，数字加1位，将数字从0到9设定。

xyJKFG智能无功补偿控制器使用说明书成 都 星 宇 节 能 技 术 股 份 有 限 公 司非常感谢您选择了我们的产品! 使用之前请仔细阅读并妥善保管本说明书 CHENNGDU XINGYU ENERGY-SAVING TECHNOLOGY STOCK CO.,LTD目录一简述 (1)二技术指标 (1)三型号说明 (2)四面板功能及显示说明 (2)五操作说明 (2)六接线说明 (4)七调试说明 ......................... 错误！未定义书签。

八安装说明 .. (4)九产品目录 (4)注意事项 (5)一简述xyJK系列智能无功补偿控制器是将人工智能成功运用于低压配电设备控制系统中，由于是无功型的控制器，其控制功能的完备，使补偿效果达到了最佳的状态。

当控制物理量为无功功率(Q)时能兼顾功率因数，较完善的解决了功率因数型控制器的缺陷，在运行中既能保证线路系统稳定、无振荡现象出现，又能兼顾补偿效果，将补偿装置的效果发挥得淋漓尽致；当线路在重负荷时，如果cosφ已达到0.99（滞后），只要再投一组电容器不发生过补，也还会再投入一组电容器。

当线路无电流互感器时，控制物理量转为电压(U)，此时能根据当地的电压高低自动调节电压。

二技术指标2．1产品引用标准GB/T15576-1995 低压无功功率静态补偿装置总技术条件DL/T597-1996 低压无功补偿控制器订货技术条件JB/T9663－2019 低压无功功率自动补偿控制器2．2环境条件环境温度：工作时-25℃～70℃；极限、运输、储存时-40℃～80℃相对湿度：40℃时20%～90%；50℃时90%大气压力：79.5 kPa～106.0kPa（海拔2500m及以下）2．3电源工作电压：220V±20%；频率50Hz±5%；正弦波形总畸变率≤5%2．4电压输入模拟量：380V（三相均衡补偿）2．5测量精度电压模拟量（80%～120%额定值）：0.5级电流模拟量（20%～100%额定值）：0.5级相位角ф在-30°～+60°时，功率：2级；功率因数：1.5级2．6补偿方式及投切方式补偿方式：共补型（三相均衡补偿）投切方式：循环投切2．7浏览实时运行参数共补型：电压Uac (V)；电流Ib (A)；功率P (10kW)；Q (kvar)；功率因数PF2．8控制对象及控制门限设定范围控制对象为无功功率时，控制门限设定范围：投入门限 1 ~ 999kvar切除门限：1 ~ 999kvar控制对象为电压时，控制门限设定范围：共补型：电压投入320 V ~400V、切除门限380 V ~456V过压保护值共补型：380 V～460V；欠压保护值共补型：240 V～380V；动作延时时间1 s ～150s电流变比1(5：5) ～999（4995：5）电容容量：0～99kvar ；当容量为0时，表示此路未接电容 动作误差：＜±20%；动作回差：6 V ～12V 控制器灵敏度：K ≤0.1A过电压保护分断总时限不大于60s ；切投动作时间间隔不小于120s2．9 输出触点容量12V 或～220V 。

您的位置：首页>> 产品展示 >> 详细介绍产品编号：71014133516 产品名称：xyJKFG 智能无功补偿控制器 规 格：台 产品备注： xyJKG 智能无功补偿控制器产品类别：低压产品产 品 说 明xyJKFG 智能无功补偿控制器使用说明书成 都 星 宇 节 能 技 术 股 份 有 限 公 司非常感谢您选择了我们的产品! 使用之前请仔细阅读并妥善保管本说明书目 录一 简述 1二 技术指标 1三 型号说明 2四 面板功能及显示说明 2五 操作说明 3六 接线说明 7七 调试说明 9八 安装说明 9九 产品目录 10注意事项 10一 简述xyJK 系列智能无功补偿控制器是将人工智能成功运用于低压配电设备控制系统中，由于是无功型的控制器，其控制功能的完备，使补偿效果达到了最佳的状态。

当控制物理量为无功功率(Q)时能兼顾功率因数，较完善的解决了功率因数型控制器的缺陷，在运行中既能保证线路系统稳定、无振荡现象出现，又能兼顾补偿效果，将补偿装置的效果发挥得淋漓尽致；当线路在重负荷时，如果cos φ已达到0.99（滞后），只要再投一组电容器不发生过补，也还会再投入一组电容器。

当线路无电流互感器时，控制物理量转为电压(U)，此时能根据当地的电压高低自动调节电压。

二技术指标2．1 产品引用标准GB/T15576-1995 低压无功功率静态补偿装置总技术条件DL/T597-1996 低压无功补偿控制器订货技术条件JB/T9663－1999 低压无功功率自动补偿控制器2．2 环境条件Ø 环境温度：工作时-25℃～70℃；极限、运输、储存时-40℃～80℃Ø 相对湿度：40℃时20%～90%；50℃时90%Ø 大气压力：79.5 kPa～106.0kPa（海拔2500m及以下）2．3 电源工作电压：220V±20%；频率50Hz±5%；正弦波形总畸变率≤5% 2．4 电压输入模拟量：380V（三相均衡补偿）2．5 测量精度Ø 电压模拟量（80%～120%额定值）：0.5级Ø 电流模拟量（20%～100%额定值）： 0.5级Ø 相位角ф在-30°～+60°时，功率：2级；功率因数：1.5级2．6 补偿方式及投切方式Ø 补偿方式：共补型（三相均衡补偿）Ø 投切方式：循环投切2．7 浏览实时运行参数Ø 共补型：电压Uac (V)；电流Ib (A)；功率P (10kW)； Q (kvar)；功率因数PF2．8 控制对象及控制门限设定范围Ø 控制对象为无功功率时，控制门限设定范围：投入门限 1 ~ 999kvar切除门限：1 ~ 999kvarØ 控制对象为电压时，控制门限设定范围：共补型：电压投入320 V ~400V、切除门限380 V ~456VØ 过压保护值共补型：380 V～460V；Ø 欠压保护值共补型：240 V～380V；Ø 动作延时时间1 s～150sØ 电流变比1(5：5) ～999（4995：5）Ø 电容容量：0～99kvar；当容量为0时，表示此路未接电容Ø 动作误差：＜±20%；动作回差：6 V～12VØ 控制器灵敏度：K≤0.1AØ 过电压保护分断总时限不大于60s；切投动作时间间隔不小于120s2．9 输出触点容量12V或～220V。

智能无功补偿控制器使用说明
智能无功补偿控制器使用说明
一、产品介绍
智能无功补偿控制器是一种用于改善电力系统的功因数的设备。

它通过自动检测电力系统的功因数，并通过补偿电容器自动调节电
力系统的无功功率，从而达到提高功因数和电力质量的目的。

二、安装要求
1、安装位置：智能无功补偿控制器应安装在干燥通风良好的环
境中，避免阳光直射和高温环境；
2、电源要求：智能无功补偿控制器的电源输入应符合产品标识
上的要求；
3、连接要求：智能无功补偿控制器应正确连接到电力系统的相
应接线端子上。

三、操作说明
1、启动与停止：在正确接通电源后，智能无功补偿控制器会自
动启动。

在停止使用时，需断开电源；
2、参数设置：使用者可以通过界面上的菜单设置功能来配置控
制器的参数；
3、监测功能：智能无功补偿控制器配备有监测功能，可以实时
监测功率因素和电压等参数；
4、报警功能：当电力系统的功因数超出设定范围时，智能无功
补偿控制器会发出声音和光提示，提醒用户调整。

四、维护与保养
1、定期检查：建议定期检查智能无功补偿控制器的接线情况，
以确保连接正常；
2、清洁保养：定期清洁控制器的外壳，并保持干燥，以确保正
常运行；
3、过载保护：若发生过载，请及时停止使用，并联系专业技术
人员进行维修。

五、附件
本文档涉及以下附件：
1、产品说明书；
2、安装图纸；
3、连接线路图。

六、法律名词及注释
1、功因数：指交流电路中，有功功率与视在功率之比的绝对值；
2、无功功率：指在电路中，使电流并不做功的能量。

xyJKFG智能无功补偿控制器使用说明书成 都 星 宇 节 能 技 术 股 份 有 限 公 司非常感谢您选择了我们的产品! 使用之前请仔细阅读并妥善保管本说明书 CHENNGDU XINGYU ENERGY-SAVING TECHNOLOGY STOCK CO.,LTD目录一简述 (1)二技术指标 (1)三型号说明 (2)四面板功能及显示说明 (2)五操作说明 (2)六接线说明 (4)七调试说明 ......................... 错误！未定义书签。

八安装说明 .. (4)九产品目录 (4)注意事项 (5)一简述xyJK系列智能无功补偿控制器是将人工智能成功运用于低压配电设备控制系统中，由于是无功型的控制器，其控制功能的完备，使补偿效果达到了最佳的状态。

当控制物理量为无功功率(Q)时能兼顾功率因数，较完善的解决了功率因数型控制器的缺陷，在运行中既能保证线路系统稳定、无振荡现象出现，又能兼顾补偿效果，将补偿装置的效果发挥得淋漓尽致；当线路在重负荷时，如果cosφ已达到0.99（滞后），只要再投一组电容器不发生过补，也还会再投入一组电容器。

当线路无电流互感器时，控制物理量转为电压(U)，此时能根据当地的电压高低自动调节电压。

二技术指标2．1产品引用标准GB/T15576-1995 低压无功功率静态补偿装置总技术条件DL/T597-1996 低压无功补偿控制器订货技术条件JB/T9663－2019 低压无功功率自动补偿控制器2．2环境条件环境温度：工作时-25℃～70℃；极限、运输、储存时-40℃～80℃相对湿度：40℃时20%～90%；50℃时90%大气压力：79.5 kPa～106.0kPa（海拔2500m及以下）2．3电源工作电压：220V±20%；频率50Hz±5%；正弦波形总畸变率≤5%2．4电压输入模拟量：380V（三相均衡补偿）2．5测量精度电压模拟量（80%～120%额定值）：0.5级电流模拟量（20%～100%额定值）：0.5级相位角ф在-30°～+60°时，功率：2级；功率因数：1.5级2．6补偿方式及投切方式补偿方式：共补型（三相均衡补偿）投切方式：循环投切2．7浏览实时运行参数共补型：电压Uac (V)；电流Ib (A)；功率P (10kW)；Q (kvar)；功率因数PF2．8控制对象及控制门限设定范围控制对象为无功功率时，控制门限设定范围：投入门限 1 ~ 999kvar切除门限：1 ~ 999kvar控制对象为电压时，控制门限设定范围：共补型：电压投入320 V ~400V、切除门限380 V ~456V过压保护值共补型：380 V～460V；欠压保护值共补型：240 V～380V；动作延时时间1 s ～150s电流变比1(5：5) ～999（4995：5）电容容量：0～99kvar ；当容量为0时，表示此路未接电容 动作误差：＜±20%；动作回差：6 V ～12V 控制器灵敏度：K ≤0.1A过电压保护分断总时限不大于60s ；切投动作时间间隔不小于120s2．9 输出触点容量12V 或～220V 。

JKFY系列低压智能补偿控制器技术与操作说明书V-1．00深圳市粤能通科技开发有限公司一、系统概述JKFY系列低压无功补偿智能控制器以高速微处理器为控制核心，其功能强大、抗干扰能力强、运算速度快，产品采用贴片工艺制造。

产品质量可靠，其通过与并联电容器装置配套，控制补偿电容器自动投切，以提高功率因数，提高电力变压器的利用效率，降低线损，改善电压质量。

控制器以电压(U)或无功功率(PF)为控制物理量（根据用户需求可灵活选择），可满足不同用户的需求。

当控制物理量为无功功率(PF)时，可根据实时的无功需量，进行电容器组的最佳匹配投切，使补偿效果达到最佳状态。

确保系统稳定、无投切振荡、无补偿呆区。

当控制物理量为电压(U)时，能根据当地的电压高低自动投切电容器组以调节电压。

二、技术参数▓工作电压：交流200V～240V▓额定频率：50Hz▓取样电压：AC220V ±20％ 三相四▓取样电流：0～5A三相四线 (总进线电流互感器二次侧)▓控制输出：12路+12V电平输出(JKFY1D12F/JKFY-2D21F）； 继电器空接点输出(JKFY1D12J）▓控制对象：控制复合开关、晶闸管电子开关JKFY1D12F/JKFY-2D21F） 接触器（JKFY1D12J）▓电容组合方式：12路任意设置；▓电容器容量设置：0kvar～200 kvar 级差1▓CT变比比值设置：10～600 级差 1▓控制延时：0～600S三、环境条件▓环境温度：-40℃ ～ +85℃；▓相对温度：25℃时小于90％；▓大气压力：79.5kPa ～ 106.0kPa（海拔2000m及以下）。

四、功能特性4.1控制功能※ 当以电压为控制物理量时▓实测电压处于电压上下限之间时控制器维持现状不动作。

▓实测电压高于电压上限时，延时开始计时，当延时大于预先设定值时，控制器发出切电容器命令。

▓实测电压低于电压下限时，延时开始计时，当延时大于预先设定值时，控制器发出投电容器命令。

JKW-15FA
智能无功功率补偿控制器
双绞线通讯线 用于主副机(母机)的通讯连接 通讯距离小于100米
子
12345678
双绞线通讯线 用于主副机(母机)
子
的通讯连接 通讯距离小于100米
12345678
4、通讯端子接线流程
A
B
C
D
用大小合适的一字螺丝刀对准手柄向后轻推
将准备好的导线插入对应的孔内
松开螺丝刀导线被正确连接
5、电压电流信号及控制信号接线流程
A
B
C
D
用大小合适的一字螺丝刀对准一字螺丝口逆时方向旋转
将准备好的导线插入对应的孔内
用大小合适的一字螺丝刀对准一字螺丝口顺时方向旋转
导线被正确连接
8mm
4。
