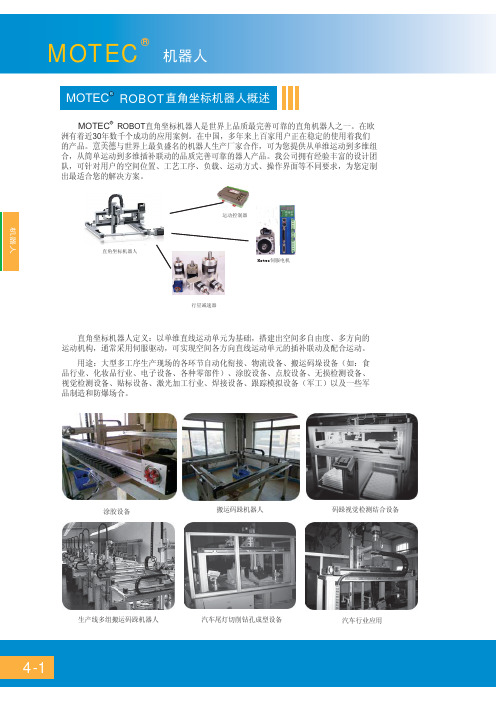

直角坐标机器人的结构工作原理实现方法1. 引言1.1 直角坐标机器人的定义直角坐标机器人是一种具有直角坐标系统的工业机器人，其臂长和关节均设定为直角坐标轴方向。
这种机器人在工业生产和制造领域得到广泛应用，主要用于搬运、装配、焊接等作业。
直角坐标机器人具有操作简单、精度高、速度快等优点，逐渐成为自动化生产线上不可或缺的一部分。
直角坐标机器人最大的特点是其直角坐标系统，使其在进行旋转和平移运动时具有更高的稳定性和精度。
通过控制机器人的各个关节，可以实现复杂的运动轨迹，满足不同生产需求。
直角坐标机器人还可以通过计算机编程实现智能化控制，提高生产效率和质量。
直角坐标机器人是现代工业生产中的重要组成部分，其灵活性、高效性和精准性使其在各个行业得到广泛应用，成为推动工业自动化发展的重要力量。
1.2 直角坐标机器人的应用直角坐标机器人应用广泛，涵盖多个行业。
在制造业中，直角坐标机器人常用于组装、焊接、涂覆等任务，提高了生产效率和质量。
在电子行业，直角坐标机器人可以用于半导体制造、电路板组装等精密操作。
在医疗领域，直角坐标机器人可以用于手术辅助、药物研发等领域，提高了医疗服务的水平。
在服务业中，直角坐标机器人也有着广泛的应用，例如在餐饮领域中可以用于厨房操作，提高了厨房的效率和卫生标准。
直角坐标机器人在各行各业均有广泛的应用，通过其高效、精准的操作，为人们的生活和工作带来了便利与效益。
2. 正文2.1 直角坐标机器人的结构直角坐标机器人是一种可以在三维空间内移动和操作的机器人系统。
它的结构主要可以分为机械结构、控制系统和执行器三个部分。
首先是机械结构部分，直角坐标机器人通常由X轴、Y轴和Z轴组成，这三个轴分别对应于机器人在水平、垂直和高度方向上的移动。
X 轴通常位于机器人的底部，负责机器人在水平方向上的移动；Y轴位于X轴上方，负责机器人在垂直方向上的移动；Z轴则位于Y轴上方，负责机器人在高度方向上的移动。
这样的结构使得直角坐标机器人能够在三维空间内精准地进行定位和操作。
直角坐标机器人的结构工作原理实现方法全文共四篇示例，供读者参考第一篇示例：直角坐标机器人是一种常见的工业机器人，其结构简单且精准，能够在工厂生产线上完成各种复杂的任务。
本文将对直角坐标机器人的结构、工作原理和实现方法进行详细介绍。
一、直角坐标机器人的结构直角坐标机器人通常由三个坐标轴组成，分别是X轴、Y轴和Z轴。
X轴和Y轴垂直于Z轴，可以实现在水平和垂直方向的移动。
Z轴垂直于工作平面，可以实现上下移动。
通过这三个轴的组合运动，直角坐标机器人可以实现在三个方向上的移动和定位，从而完成各种工作任务。
直角坐标机器人的结构一般包括机身、工作台、传动系统、控制系统等部分。
机身是机器人的主体部分，其中包含了X轴、Y轴和Z轴以及它们的传动部件。
工作台用于支撑和夹持工件，传动系统则负责驱动各个轴的运动。
控制系统则是整个机器人的大脑，用来控制机器人的运动和完成各种任务。
直角坐标机器人的工作原理可以简单描述为：控制各个轴的运动，实现对工件的定位和加工。
具体来说，当机器人接收到指令时，控制系统会根据指令计算出各个轴需要移动的距离和速度，然后通过传动系统驱动各个轴的运动，使工件完成预定的加工任务。
在工作过程中，直角坐标机器人通常需要通过传感器获取工件的位置和状态信息，然后根据这些信息来调整机器人的运动轨迹和速度，以确保工件能够按照要求进行加工。
控制系统还可以实现机器人的自动化运行，提高生产效率和质量。
直角坐标机器人的实现方法主要包括结构设计、传动系统设计和控制系统设计三个方面。
首先是结构设计，需要根据具体的工作任务和空间要求来设计机器人的结构，确定各个轴的长度、间距和运动方式。
接着是传动系统设计，需要选择适合的传动方式和传动部件，确保机器人能够在高速、高精度下稳定运行。
最后是控制系统设计，需要选择合适的控制器和编程语言，编写程序实现机器人的运动控制和任务执行。
直角坐标机器人是一种灵活、高效的工业机器人，可以广泛应用于各种生产场景中。
多自由度直角坐标型码垛机器人本体结构设计Body structure design of rectangular coordinate palletizing robot with the multi-degree freedom学生姓名学号所在学院班级所在专业机械设计制造及其自动化申请学位学士指导教师职称副指导教师职称答辩时间目录设计总说明 (I)INTRODUCTION ........................................................................................................................ I II 1 绪论 (1)1.1 码垛机器人的发展状况 (1)1.2 研究目的及意义 (1)2 课题内容及要求 (2)2．1 研究目标、内容及拟解决的关键问题 (2)2.2 参数要求 (3)3 总体机构设计 (4)3.1 机械抓手设计 (7)3.1.1 方案选择 (7)3.1.2 力学分析 (9)3.1.3 气缸选择 (11)3.2 丝杆螺母副的计算与选型 (11)3.2.1 Z轴滚珠丝杠螺母副的计算与选型 (11)3.2.2 x轴和y轴滚珠丝杠螺母副的计算与选型 (14)3.3 各轴驱动电机选型 (16)3.3.1 Z旋转轴电机的选择 (16)3.3.2 Z轴步进电机的计算与选型 (19)3.3.3 x轴和y轴步进电机的选用 (21)3.4 直线滚动导轨副的计算与选型 (22)3.5 轴承的选用 (24)3.5.1 Z旋转轴轴承的选用 (24)3.5.2 Z轴滚珠丝杠下端单向推力球轴承的计算与选型 (25)3.5.3 其他轴承的选用 (26)3.6 锥齿轮传动的计算与选型 (27)4 总体支架的受力分析 (31)总结 (35)鸣谢 (36)参考文献 (37)设计总说明直角型码垛机器人是工业机器人的一种，通过对它的数控编程，它能实现可以在XYZ三维坐标系中任意一点的移动和遵循可控的运动轨迹。
五自由度伺服直角坐标机器人系统安全注意事项使用（安装、运转、保修、检修等）前，请务必熟读并掌握本说明书和其他的机器人附属资料，在熟知全部机器知识、安全事项及注意事项后再开始使用。
本说明书中，将安全注意事项分为“危险”、“注意”、“强制”、“禁止”四种等级，并配以不同的符号以引起使用者的注意。
危险误操作时有危险，可能发生死亡或重伤事故。
注意误操作时有危险，可能发生中等程度伤害或轻伤事故。
强制使用者所必须遵守的事项。
禁止禁止的事项。
注：任何的操作失误都会因为情况的差异而产生不同的严重后果。
所以，任何的注意机构1机构4机构3机构2A图12中电机a正转，使滑块上升，从而使物块被抬起，（如图2）物块被抬离图2完成步骤二后，随即电机c正转，滑块滑至机构1的最前头，使物块被拖出仓库c图3将物块从仓库里拖出后，接下来将货物旋转900，因而电机得旋转带轮，通过带带动机构1顺时针转动900。
（图4）d图4旋转后的物品需向前端移动，继而电机b正转，带动机构2中的滑块前行。
使物（如图5）b图5物块前行后需要将物块提升到B处的位置。
此时电机a反转使机构处的高度时，得高出5mm，便于将物体送至仓库中。
（如图6）图6处高度时，还需要继续对物体进行旋转，因而电机得旋转带轮，通过带轮1逆时针转动900。
（如图7）d图7通过旋转后将物块送进仓库里。
此时的电机正转，机构2伸进仓库。
（如图图8物块送进仓库里后电机a需要下沉20mm便于将托盘拖出来。
、3原路归位。
经过十个步骤将物块由A处存储至B处。
此过程为五自由度伺服直角坐标机器人系统简单。
SENSOR HOUSING机器人坐标校正说明1、示教器各按键的功能1）[EMG.STOP] 开关是紧急停止用的带锁定功能的按钮开关。
按压该开关，则无论示教单元处于有效还是无效状态，机器人均会进行伺服关闭，并立即停止。
解除紧急停止状态时，请将开关向右旋转，或将开关向外拉。
（按压紧急停止开关，则机器人进入错误状态。
请在解除开关后，进行错误复位操作。
）2）[TB ENABLS] 开关是设定通过示教单元进行的机器人的操作为有效还是无效的开关。
该开关为备用开关，示教单元有效时，开关内的指示灯亮灯。
此外，前面的ENABLE 指示灯也亮灯。
使用示教单元操作机器人时，请务必将示教单元设为有效。
如果将示教单元设为有效，则示教单元的操作被赋予优先权，可通过示教单元进行操作，同时来自控制器及外部的操作将无法进行。
此外，从控制器或外部进行操作时，请将示教单元设为无效状态。
3）有效开关（3 位置开关）是位于背面的3 位置的开关。
示教模式时，松开或用力拉（按压）本开关，则进行伺服关闭。
JOG 操作及单步执行等在伺服开启状态下起作用的操作，请在轻按本开关的状态下进行。
此外，进行了紧急停止和伺服关闭操作，处于伺服关闭状态时，仅按压本开关也不会进行伺服开启。
请重新进行伺服开启操作。
4）显示面板通过示教单元的按键操作，显示程序的内容及机器人的状态。
5）状态显示灯显示示教单元及机器人的状态。
[POWER]：示教单元有供电时亮绿灯。
[ENABLE]：示教单元处于有效状态时亮绿灯。
[SERVO]：机器人伺服开启时亮绿灯。
[ERROR]：机器人处于错误状态时亮红灯。
6）[F1][F2][F3][F4] 按键执行显示面板的功能显示部中显示的功能。
7）[FUNCTION] 键在1 个操作中，[F1][F2][F3][F4] 键中分配的功能有5 个以上时，按压该键即切换功能显示，更改[F1][F2][F3][F4] 键中分配的功能。
8）[STOP] 键如果机器人正在动作中，则立即减速，使机器人的动作停止。
中南大学直角坐标机器人用户手册目录第一章概述一、机械部分二、驱动部分三、控制系统第二章设备操作流程一、设备操作流程二、常用人机界面说明第三章驱动器参数设置及报警显示一、驱动器参数设置二、报警显示及处理第四章异常情况及处理第五章附件码垛机器人易损件清单第一章概述BAHR直角机器人实验平台是基于德国BAHR公司的直角坐标机器人定位系统开发的专门进行各种搬运码垛的自动化设备。
该设备主要有以下几个特点：1、运行过程平稳，无冲击；2、运行速度快，加减速过程平稳；3、搬运载荷大，过载能力强；4、实时通讯，灵活性强；5、定位精确，采用伺服系统驱动；6、自动化程度高，PLC运动控制；7、通过触摸屏操作，简单易用。
BAHR码垛机器人系统主要由BAHR直线定位系统及相关机械结构连接件、数字伺服驱动系统（包括伺服驱动器及伺服电机）、三菱PLC运动控制及相关模块、三菱触摸屏操作四个部分组成。
一、机械部分：BAHR码垛机器人系统的机械核心部件是德国BAHR公司生产的同步齿型带驱动直线定位单元。
根据码垛需要的情况，我们将整个运动过程分为X方向运动、Y方向运动，Z方向运动。
关于德国BAHR直线定位系统的详细技术指标和结构性能请参考相关说明资料《BAHR直线定位系统选型手册》。
1、X轴定位单元：X轴定位系统单元由两根QLZ60系列定位系统组成，其中一根为同步带驱动的主定位系统，另一根是由同步轴连接辅助定位系统，具体技术指标如下：1）、主定位系统：型号：QLZ60长度：1580㎜运动行程：1300㎜滑块长度：152㎜同步带规格：5M252）、辅助定位系统：型号：QLZ60长度：1580㎜运动行程：1300㎜滑块长度：152㎜同步带规格：5M252．Y轴定位单元：Y轴定位单元由一根ELZ60系列定位系统组成，型号：ELZ60长度：1290㎜运动行程：1000㎜滑块长度：170㎜3、Z轴定位单元：Z轴定位单元由一根EGT40系列定位系统组成，型号：EGT40长度：870㎜运动行程：700㎜滑块长度：118㎜3、定位单元的连接：Y轴定位单元和Z轴定位单元之间由法兰机构规格尺寸可参考相关图纸。
4、其他安装附件：安装附件主要包括1）、X轴减速机安装法兰；2）、Z轴减速机安装法兰；3）、Y轴减速机安装法兰；4）、3轴限位开关安装座、原点开关安装座；5）、水平轴连接板6）、拖链和拖链安装支架；7）、配套梯形螺母；8）、连轴器：关于安装附件的尺寸可参考相关图纸或厂家资料。
二、驱动部分BAHR码垛机器人系统采用日本三菱公司生产的全数字式交流伺服电机及驱动器系统做为动力系统，关于三菱伺服的具体性能特点请参考相关技术资料。
为确保足够的工作扭矩和惯量匹配，驱动电机的输出端匹配有精密行星减速机，关于行星减速器的性能特点请参考相关技术资料。
1、X轴驱动系统伺服电机规格：400W行星减速器规格：HF-KP432、Y轴驱动系统：伺服电机规格：400W行星减速器规格：HF-KP433、Z轴驱动系统：伺服电机规格：400KW三、控制系统概述BAHR码垛机器人的控制系统部分是整个码垛机器人的灵魂，码垛机器人的控制系统包括电器系统、PLC及扩展单元控制系统、三菱触摸屏与PLC之间的通讯和PLC与整个生产线之间的通讯。
1）、电器系统电器系统包括主电控柜PLC及扩展单元、触摸屏，PLC与触摸屏之间通过RS232连接通讯。
电控柜的输入电压是单相220V。
电器系统控制原理及接线请参考附录中相关图纸，各种电器元器件的规格型号请参考附录中电器元件表。
主电控柜和操作台之间有一条异地电源控制线连接，以方便进行异地电源控制，如急停、上电等。
2）、PLC及扩展单元BAHR码垛机器人的控制系统核心是PLC及扩展单元。
可编程序控制器（PLC）是综合了计算机技术、自动化控制技术和通信技术的一种新型的、通用的自动控制装置。
它具有功能强、可靠性高、操作灵活、编程简便以及适合于工业环境等一系列优点，在工业自动化、过程控制、机电一体化、传统产业技术改造等方面的应用越来越广泛，已成为现代工业控制的三大支柱之一。
BAHR码垛机器人选用的PLC是三菱公司推出的最新型机－Q系列PLC，是一款性价比高、功能完备、极具竞争优势的通用控制器。
其特点是结构紧凑，集成了开关量控制、模拟量控制、高速计数与脉冲输出等功能于一身，指令丰富，引用功能块的编程方式使编程更加简便。
可编程序控制器的特点：1、应用简便（1）应用灵活、安装简便标准的积木式硬件结构与模块化的软件设计，使PLC不仅适应大小不同、功能繁杂的控制要求，而且适应工艺流程变化较多的场合。
它的安装和现场接线简便，可按积木方式扩充和删减其系统规模，组合成灵活的控制系统。
（2）编程简化PLC采用电气操作人员习惯的梯形图形式编程，直观易懂。
因此，不仅程序开发速度快，而且程序的可读性强，软件维护方便。
为了简化编程工作，PLC将编程工作主要集中到了设计思想的本身而不是如何实现设计思想，最新设计的PLC还针对具体问题设计了步进顺控指令、流程图指令等指令系统，大大加快了系统开发速度。
（3）操作方便，维修容易工程师编好的程序十分清晰直观，只要看好操作说明书，操作人员经短期培训就可以使用。
另外，PLC具有完善的监视和诊断功能，对其内部工作状态、通信状态、I/O点状态和异常状态等均有明显的提示，使维修人员能及时、准确地判断故障点，迅速替换故障模块或插件，恢复生产。
2.可靠性高PLC的可靠性高，主要是因为它在硬件及软件两方面都采取了严格的措施。
3．抗电磁干扰性能好，环境适应性强Q系列PLC是按直接应用于工业环境而设计的产品在规定的机械振动、冲击以及额定的电源电压与频率变化、电源瞬时中断、电源电压降低等因素作用下，均能正常工作。
因此可直接安装在工业现场，不必采取另外的特殊措施。
另外由于其结构精巧，所以耐热、防潮、抗震等性能也很好。
4．功能完善PLC的基本功能包括逻辑运算、定时、计数、数制换算、数值计算，步进控制等。
其扩展功能还有A/D、D/A转换、PID闭环回路控制、高速计数、通信联网、中断控制及特殊功能函数运算等功能，可以通过上位机进行显示、报警、记录、人机对话，使控制水平大大提高。
5．成熟的工控网络体系，通信便捷，易于远程实时监控随着计算机网络通信技术的成熟发展，以及工业控制的实际需要，近年来工控网络通信技术得到了大量应用。
3）触摸屏人机界面是在操作人员和机器设备之间做双向沟通的桥梁，用户可以自由的组合文字、按钮、图形、数字等来处理或监控管理及应付随时可能变化信息的多功能显示屏幕。
随着机械设备的飞速发展，以往的操作界面需由熟练的操作员才能操作，而且操作困难，不易掌握，无法提高工作效率。
但是使用人机界面能够明确指示并告知操作员机器设备目前的状况，使操作变的简单生动，并且可以减少操作上的失误，即使是新手也可以很轻松的操作整个机器设备。
使用人机界面还可以使机器的配线标准化、简单化同时也能减少PLC控制器所需的I/O点数，降低生产的成本。
同时由于面板控制的小型化及高性能，相对的提高了整套设备的附加价值，有了广泛的应用。
触摸屏作为一种新型的人机界面，从一出现就受到关注，它的简单易用，强大的功能及优异的稳定性使它非常适合用于工业环境，甚至可以用于日常生活之中，应用非常广泛，比如：自动化移载机设备，天车升降控制，生产线监控等，甚至可用于智能大厦管理、会议室声光控制、温度调整。
随着科技的飞速发展，越来越多的机器与现场操作都趋向于使用人机界面，PLC控制器强大的功能及复杂的数据处理也呼唤一种功能与之匹配而操作又简便的人机的出现，触摸屏的应运而生无疑是21世纪自动化领域里的一个巨大的革新。
GT1575-VTBA系列触摸屏是专门面向PLC应用的，它不同于一些简单的仪表式或其它的一些简单的控制PLC的设备其功能非常强大，使用非常方便，非常适合现代工业越来越庞大的工作量及功能的需求，日益成为现代工业必不可少的设备之一。
第二章设备操作流程BAHR码垛机器人是专业设备，要求必须具有专业知识的人员才能进行操作，这些专业知识主要包括：伺服运动控制、PLC控制及编程、机械传动、电器控制、电工基础等。
一、设备操作流程一)、正常工作时：1、当主电控柜供电后，分别按系统供电按钮与伺服驱动器供电按钮，使码垛设备处于工作状态。
2、供电后触摸屏处于显示状态，显示设备状态信息如：限位指示、原点指示、运行方式、伺服电机工作情况。
3、进入操作界面，按下搜索原点按钮。
4、各轴运动导轨分别执行搜索原点运动，完毕3次后，整个码垛系统便确定了原点的位置即工作的初始位置。
5、顺序按下自动运行与状态启动按钮。
6、码垛机器人处于运行状态。
7、按下程序1-5或循环启动开始运行。
二）、维护设备时：1、主电控柜供电后，按系统供电按钮与伺服驱动器按钮使设备处于工作状态。
2、进入操作界面，顺序按手动运行与状态启动按钮。
3、通过手动调节按钮，调节使导轨运动到需要的位置，进行机械手维护。
二、常用人机操作界面说明：1、显示界面显示界面显示了设备的状态信息（如：X轴原点指示灯、Z轴原点指示灯、Y轴原点指示灯、自动运行指示灯、手动运行指示灯、状态指示灯等）及报警信息（各轴限位信息、驱动器报警信息等）2、自动运行界面自动运行是指设备按照编好的工作程序自动进行搬运操作，设备自动运行前应做好以下准备工作1）、保证机械手前端设备和后端设备能稳定运行，信号交接准确无误。
2）、机械手各轴位于原点位置。
3）、根据运动过程编写运动程序。
设备的运动程序在设备交付使用时已经编写完毕，一般不需要重新进行编写，但由于搬运机械手采用的控制系统是一款开放式的控制系统，设备操作者可以根据运行的实际情况修改运动程序。
但我们不建议随意改动运行程序，如果确实需要修改，请与厂家联系。
4、自动运行的操作步骤1）、搜索原点，使各轴均处于原点位置。
2）、自动启动，确定其工作方式。
3）、状态启动，保证操作的正确性，避免误操作。
4）、等待工作信号。
5、手动操作界面1）、手动操作主要是在设备调试、维护阶段使用。
2）、可以调整各个轴的位置，使维护更加方便。
3）、可以控制机械手开合，确定其工作状态是否正常。
第三章驱动器参数设置及报警显示一、伺服驱动器简单操作说明1、按键功能2．参数设置操作方法二、驱动器部分参数设置X轴电机驱动器参数设置Y轴电机驱动器参数设置Z轴电机驱动器参数设置三、常见伺服报警信息第四章故障及恢复一、限位报警1、由于操作人员的错误操作，可能导致导轨运动过程中超出正常运动范围，为防止导轨因超出运动行程而产生碰撞，造成机械结构的损伤，在导轨两侧有效行程外均安装有行程开关，行程开关的作用就是对导轨的运动进行限位。
行程开关内部连线为24V常闭连接，如果运动导轨碰到行程开关，行程开关会由常闭状态变为常开状态，产生限位信号，通过输入信号线的连接，PLC控制系统接收到后会产生限位报警信息，显示在触摸屏上，并控制此轴导轨驱动器因此停止工作，运动导轨也会也此停止运动。
