几种高压直流线路保护浅析摘要：本文对高压直流输电线路的几种基本线路保护进行了介绍，对保护原理进行了简要分析。
关键词：直流线路保护、纵差保护、行波保护、突变量和欠压保护。
0引言高压直流输电近年在我国得到了飞速发展，直流线路保护是高压直流线路稳定运行的重要保障，线路保护的正确动作以及动作后再启动程序的正确执行关系到直流系统的稳定运行。
1 直流线路保护介绍1.1 直流线路行波保护（1）行波保护：根据波理论，电压和电流都可以看作以接近于光速向两个方向传播的行波。
当接地故障发生时，电压的突然下降会在线路中造成很大的能量释放，这些能量以波的形式进行传播，所以如果能检测到波的变化，就能检测到故障。
当接地故障发生后，一部分故障电流在线路中传播，一部分故障电流进入大地，所以引入了极波和地波的概念：Wpm=IDL×Zpm-UDL Wgm=IDN×Zgm-UDN 程序通过周期性的比较极波来判断是否发生了接地故障。
如果在某点检测到当时的极波与前两个周期的极波的差值超过了门槛值，然后就以一定的延时再进行三次比较，如果这三次的差值也超过了门槛值，就认为检测到了接地故障。
通过检测地波是增加还是减少，来区分是本极故障还是另一级故障。
（2）ABB行波保护判据基本原理当直流线路上发生对地短路故障时，会从故障点产生向线路两端传播故障行波，两端换流站通过检测极波b（t）＝ID·γ－UD（式中：γ为直流线路的极波阻抗，ID和UD分别为整流侧直流电流和直流电压）的变化，即可检知直流线路故障，构成直流线路快速保护；另一方面，故障时两个接地极母线上的过电压吸收电容器上会分别产生一个冲击电流，利用该冲击电流以及两极直流电压的变化即可构成所谓地模波，根据地模波的极性就能正确判断出故障极。
1.2线路差动保护原理图1在图1的系统图中，设两侧保护的电流IM、IN以母线流向被保护的线路方向规定为其正方向。
以两侧电流的相量和作为继电器的动作电流Id，Id=│I&M+ I&N│，该电流有时也称做差动电流。
浅析特高压交流输电线路的保护与控制作者：刘凯来源：《华中电力》2014年第01期摘要：随着我国经济建设的进一步推进，输电网络需要得到进一步的提升，我国的特高压输电网络是整个电力网络的基础，其安全的运行关系到社会的安定，关系到千千万万个小家庭的日常生活。
所以我们在对电路的保护中，要特别注意特高压交流输电线路。
特高压交流输电线并不像我们平时用到的交流线路一样，由于它的电路输电量很大，其电力属性存在一定的特殊性。
特高压交流电路单位截面的电容，电感较大，在单位时间内存在着一定的暂态过程。
相比于一般的电路属性变化，特高压交流电路暂态过程更持久。
由于电路距离较远，线路耗电量分布广泛，我们经常用到的利用测量阻抗来估算交流线路的故障位置的办法将不在成立。
在特高压交流电路中，由于线路电压大，线路的电容电流非常明显，但是电容电流跟交流电电流属于方向相反，大小不同的两种电流，这就容易造成特高压输电网络设备的损坏。
影响正常的特高压交流输电网络的运行。
本文就特高压交流输电线路做简单的探讨，从线路的继电器保护谈起，分析特高压电路整个过程中的电路故障，空载合闸以及电路高阻接地面的时，各个电气量的特点，从而对研究出一套有效的保护特高压输电线路的保护以及控制措施。
关键词：特高压电路电路保护电磁继电器引言：特高压电路是我国发展西电东送的理论基础，必须对特高压电路各种电气属性了解透彻，才好在我国大型电力建设方面做到有备无患，帮助我国电力产业安全快速的发展。
所以我们必须对特高压电路了解透彻，才好有效的利用特高压电路，为人们造福。
一特高压电路的概述1 我们常说的特高压电路系统，就是指利用一千伏以上的电压进行远距离的电能的有效传输。
超高压电路传输与特高压电路传输本质上是一样的。
为了保证末端用户的电压，必须采用较大功率的电源进行输送，以减少在输送过程中的电能的损耗。
A 特高压输电线路的特点：在电能传输过程中，为了降低电能的损耗，我们一般都采用多条导线并联通电的办法。
试析输电线路电流纵联差动保护的优缺点及存在问题的解决方法作者：苏晓倩来源：《中国科技博览》2015年第16期[摘要]近年来，我国电力系统得到飞速的发展，高压线路的数量也在逐年在增多，输电线路的故障是电力系统中最常见的故障，因此输电线路的保护显得尤为重要。
线路保护的一个主要方法就是输电线路电流的纵联差动保护，但是现实中负荷电流等因素降低了电流纵联差动保护的安全性、稳定性。
输电线路电流纵联差动保护中的问题应给予重视并着手解决，以便于它在我国电力系统中发挥更重要的作用。
[关键词]输电线路电流纵联差动保护优缺点中图分类号：F428 文献标识码：A 文章编号：1009-914X（2015）16-0059-01高压线路中常遇到输电线路故障，而输电线路电流的纵联差动保护可以及时迅速的解决被保护线路上出现的故障。
这种保护在理论上具有高度的灵敏性和稳定性，但是在实际过程中有很多不可避免的因素制约其保护，如果能将这些问题的影响减小甚至彻底解决，将对未来我国电力系统的发展做出巨大的贡献。
一、输电线路电流纵联差动保护（一）定义及原理通过某种通讯通道将输电线路两端的保护装置纵向连接到一起，将电流、功率方向等各端电气量传送到对侧进行比较，来判断故障的位置是在本线路内还是本线路外，从而决定是否切除被保护线路的方法，被称为纵联差动保护。
理论上这种纵连保护具有绝对的选择性。
其原理是基尔霍夫电流定律，也叫做节点电流定律，即在电路中的任何一个节点上，无论什么时刻，流入节点的电流之和都等于流出节点的电流之和。
（二）优点与不足在理论上，纵联差动保护具有绝对的选择性，这使得电路故障发生时，纵联差动保护可以迅速准确的找到故障点，这就反映出它具有很高的灵敏度。
纵联差动保护不仅能够正确判断故障产生的位置，而且本身还具有选相功能，流入继电器的电流不会受到系统运作的影响，如系统震荡，系统的运行状况和非全相运行等问题。
在受到震荡时，电流纵联差动保护不会因此产生误动，仍然可以做出准确的选择，判断出发生故障的位置。
特高压输电线路继电保护问题摘要：随着市场经济的快速发展，对电力系统的运行效率提出了更高的要求。
为了促进传输性能的不断提高，电压水平也在不断提高。
在这种情况下，建设长距离大容量电力系统成为必然需求。
因此，在城市建设中，特高压输电线路将被应用到建筑施工的各个方面，这也使得特高压输电线路的继电保护成为电力行业和建筑行业关注的焦点。
文章分析了超高压输电线路继电保护存在的问题，并提出了解决这些问题的对策，从而使超高压输电线路继电保护更加全面和系统。
关键词：特高压输电线路；继电保护；问题；措施1特高压输电线路继电保护原理在电力系统中，整个UHV输电线路的责任首先是保证继电保护的灵敏度和快速性，同时赋予其足够的选择性和安全性，从而达到继电保护的基本作用。
从继电保护原理来看，特高压输电线路的继电保护可以在电力系统出现短路或线路故障灯问题时，结合电气量的变化，包括电流、电压、功率等参数的变化来发挥作用。
一般来说，无论哪种参数变化，继电保护功能都要做好测量、逻辑和执行。
特高压交流输电线路的保护原理是保护两端电流，可以从系统冲击中提取内部故障信息。
电容电流补偿方式分为半补偿和全补偿。
半赔是两端各赔一半，全赔是一侧全赔。
补偿方法有两种：对应补偿算法和时域补偿算法。
基于新的差动保护原理，将计算值与测量值进行比较，形成保护动作特高压交流输电线路的保护原理包括距离保护和行波保护。
交流同塔双回输电工程的继电保护包括纵向距离保护、横向差动保护、纵向零序保护和基于六序分量的保护。
2UHV输电线路继电保护存在的问题2.1电压水平太高当电力系统中线路一端投入运行，另一端断开时，需要分析是否超过过电压时间，此时的自动重合闸会对电压产生一定的影响。
就单相故障而言，工作人员通常将采用三相重合闸，对于非故障运行状态，如果仍然采用这种方式，肯定会形成过电压。
只有将重合闸的形式改为单相重合闸，才有希望解决上述问题。
而且，就特高压输电线路的应用而言，工频过电压也值得相关工作人员重视。

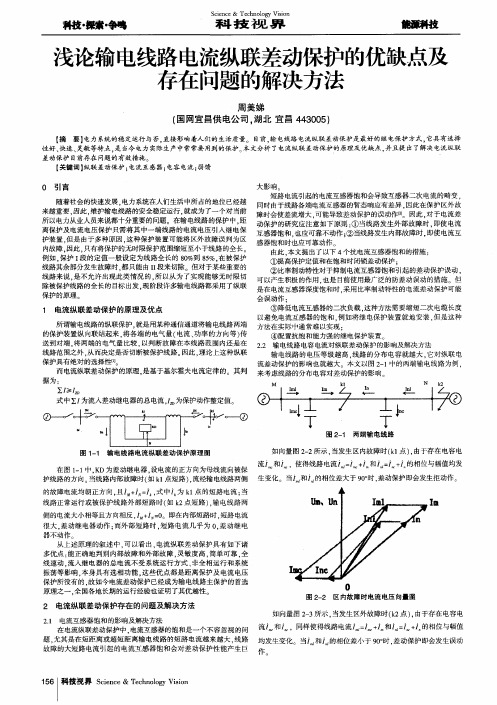

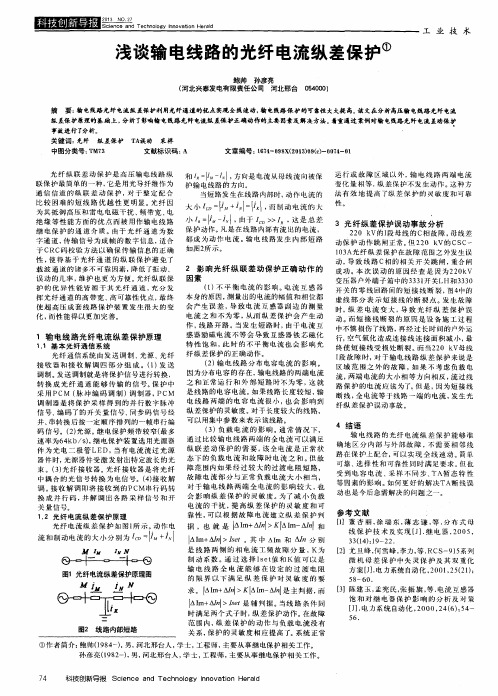

浅论输电线路电流纵联差动保护的优缺点及存在问题的解决方法作者：周美娣来源：《科技视界》2013年第21期【摘要】电力系统的稳定运行与否，直接影响着人们的生活质量。
目前，输电线路电流纵联差动保护是最好的继电保护方式，它具有选择性好、快速、灵敏等特点，是当今电力实际生产中常常要用到的保护。
本文分析了电流纵联差动保护的原理及优缺点，并且提出了解决电流纵联差动保护目前存在问题的有效措施。
【关键词】纵联差动保护；电流互感器；电容电流；弱馈0 引言随着社会的快速发展，电力系统在人们生活中所占的地位已经越来越重要，因此，维护输电线路的安全稳定运行，就成为了一个对当前所以电力从业人员来说都十分重要的问题。
在输电线路的保护中，距离保护及电流电压保护只需将其中一端线路的电流电压引入继电保护装置，但是由于多种原因，这种保护装置可能将区外故障误判为区内故障，因此，只有将保护的无时限保护范围缩短至小于线路的全长。
例如，保护I段的定值一般设定为线路全长的80%到85%，在被保护线路其余部分发生故障时，都只能由II段来切除。
但对于某些重要的线路来说，是不允许出现此类情况的，所以从为了实现能够无时限切除被保护线路的全长的目标出发，现阶段许多输电线路都采用了纵联保护的原理。
1 电流纵联差动保护的原理及优点所谓输电线路的纵联保护，就是用某种通信通道将输电线路两端的保护装置纵向联结起来，将各端的电气量（电流、功率的方向等）传送到对端，将两端的电气量比较，以判断故障在本线路范围内还是在线路范围之外，从而决定是否切断被保护线路。
因此，理论上这种纵联保护具有绝对的选择性[1]。
而电流纵联差动保护的原理，是基于基尔霍夫电流定律的。
其判据为：在图1-1中，KD为差动继电器，设电流的正方向为母线流向被保护线路的方向。
当线路内部故障时（如k1点短路），流经输电线路两侧的故障电流均朝正方向，且，式为k1点的短路电流；当线路正常运行或被保护线路外部短路时（如k2点短路），输电线路两侧的电流大小相等且方向相反，。
高压输电线路中电流差动保护的电容电流补偿方法发表时间：2018-10-14T11:18:10.460Z 来源：《电力设备》2018年第18期作者：朱将荣[导读] 摘要：随着经济社会的不断发展，用电需求的日益提升，电力系统呈现出非常迅猛的发展势头，超高压输电线路作为电网系统的重要组成部分也日渐增多。
（广西银亿新材料有限公司 537624）摘要：随着经济社会的不断发展，用电需求的日益提升，电力系统呈现出非常迅猛的发展势头，超高压输电线路作为电网系统的重要组成部分也日渐增多。
因此，保证其安全稳定运行对于整个电力系统的正常运行而言具有非常重要的意义。
而电流差动保护作为超高压长距离输电线路的主保护之一，因其原理简单、动作速度快，能够适应各种故障和不正常运行状态，已被广泛的应用。
但在保护原理上，电流差动保护要受分布电容电流的影响，从而对其保护的灵敏度和可靠性影响巨大。
在电压等级不高、线路不长的情况下，其分布电容量很小，对输电线路的电流和电压影响不大，可忽略其对继电保护的影响；而在高压长输电线上，分布电容的等值容抗将大大减小，分布电容电流对继电保护的影响就不可忽略。
为此，笔者结合自己的工作实践，对超高压输电线路中电流差动保护的电容电流补偿方法开展探究，以供参考。
关键词：差动保护；电容电流；补偿随着电力系统容量迅速增加，超高压输电线路日益增多。
超高压输电线路往往一端联系着一个大电厂，另一端联系着一个负荷中心；或者两端各联系着一个大电力系统。
由于线路长、输送功率大，所以维持超高压输电线路的安全稳定运行是一个十分重要的问题。
为确保超高压输电线路安全稳定运行，要求输电线路主保护能够可靠快速的切除线路首次发生的故障，输电线路保护的动作时间不得大于 1-2个周波。
但在超高压输电线路中，分布电容电流的存在，会对差动保护造成很大的影响，直接影响差动保护的正确动作。
因此，超高压长线的分布电容电流不可忽略。
下文笔者针对超高压输电线路中电流差动保护的电容电流补偿方法进行探讨与分析，旨在为相关工作提供参考。
高压线路纵联差动保护研究摘要：电流差动保护是高压线路保护的一个重要手段。
文章概述了差动保护的基本原理，并在此基础上对常规差动和变化量差动做了深入研究，提出了采用变化量作为判据的新方法，研究表明变化量差动与常规差动相比，可以不受负荷电流影响，具有更高的灵敏度，快速切断故障。
关键词：差动保护;常规差动; 变化量差动Research of HV line differential protectionZhang Wei , Huo Jian WeiAbstract: Current differential protection is an important measure of HV line main protection．This paper simply describes the basic tenets of current differential protection．Basic the principles of the tenets，this paper dose in-depth research about basic differential，fault component differential，This paper puts forward a new method which adopts variator as criterion. By analysis，it can be find that comparing with basic differential，the fault component will not be affected by load current and have higher sensitivity，it can rapid cut the fault．Keywords: differential protection,;basic differential protection;fault component differential protection0 引言在超高压线路保护中，要求线路主保护具有速动性，除高阻故障外，能够快速切除全线故障，一般要求保护出口实现不超过25—30ms；同时还要求保护具有可靠性，在系统振荡或在振荡中发生区外故障时，保护不动作，非全相运行时保护不误动，准确识别区外转换性故障，PT断线不误动等等：在发生故障时，还要求保护具有灵敏性，包括在系统振荡时能够可靠识别内部故障，区外转区内故障能够正确动作，单相转多相故障能够快速切除等等。
