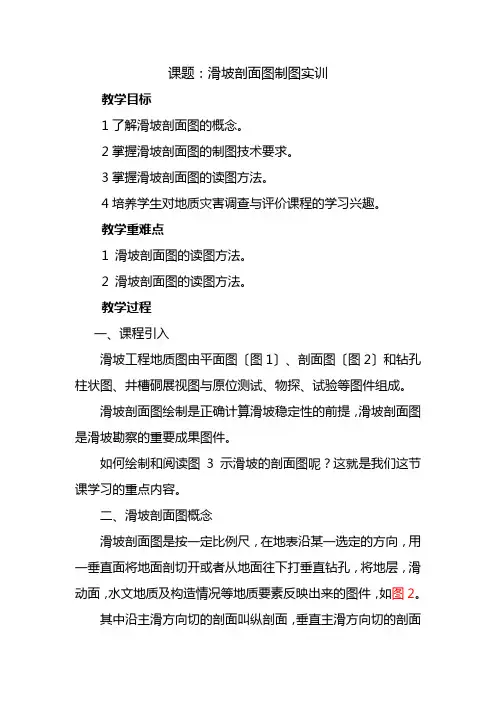

课题：滑坡剖面图制图实训教学目标1了解滑坡剖面图的概念。
2掌握滑坡剖面图的制图技术要求。
3掌握滑坡剖面图的读图方法。
4培养学生对地质灾害调查与评价课程的学习兴趣。
教学重难点1滑坡剖面图的读图方法。
2滑坡剖面图的读图方法。
教学过程一、课程引入滑坡工程地质图由平面图〔图1〕、剖面图〔图2〕和钻孔柱状图、井槽硐展视图与原位测试、物探、试验等图件组成。
滑坡剖面图绘制是正确计算滑坡稳定性的前提，滑坡剖面图是滑坡勘察的重要成果图件。
如何绘制和阅读图3示滑坡的剖面图呢？这就是我们这节课学习的重点内容。
二、滑坡剖面图概念滑坡剖面图是按一定比例尺，在地表沿某一选定的方向，用一垂直面将地面剖切开或者从地面往下打垂直钻孔，将地层，滑动面，水文地质及构造情况等地质要素反映出来的图件，如图2。
其中沿主滑方向切的剖面叫纵剖面，垂直主滑方向切的剖面叫横剖面。
由于在滑坡稳定性计算时，采用的是沿主滑方向的剖面，因此，滑坡勘察上讲的滑坡剖面图一般是指纵剖面图。
三、滑坡剖面图制图步骤滑坡剖面图制图步骤技术要点可以简要归结如下：〔1〕选择剖面位置。
滑坡剖面图的位置应根据标准要求选取，除沿主滑方向应布置勘探线外，在其两侧滑体外也应布置一定数量的勘探线〔图4〕。
〔2〕绘制地形剖面。
沿所选择的剖面线选择能够控制和表示其地形变化特点的地形高程点，并按地质图的比例尺大小把它们投影到以某一高程为基准线的剖面上，然后将各点依次连接并圆滑连接线即得到地形剖面线〔如图5所示的黑色粗线即地形线〕。
〔3〕绘制钻孔剖面。
将布置在同一条剖面线上的所有钻孔的地质剖面图按照选定的比例尺绘制到地形剖面图下面〔如图ZK22为钻孔的编号〕。
〔4〕画出滑面、地下水、地层等要素。
在已完成的钻孔剖面上将滑面、地下水、地层、构造等要素按照地层层序定律连接起来。
〔5〕整饰、检查完善图件。
如注明剖面方位、完善图例、责任表、主要地形地貌控制点等内容。
四、滑坡剖面图制图的技术要点滑坡剖面线的起点置于剖面图图纸的左侧, 终点置于右侧。
第九章实测地质剖面第一节实测剖面的目的及剖面位置的选择在某一地段内，沿一定方位实际测量和编制地质剖面图是一项重要的基础地质研究工作，也是对工作区内地层时代、层序、岩性特征、厚度、古生物演化特征、含矿层位和接触关系等进行综合研究的手段。
在实测剖面工作中，凡是剖面线所经过的所有地质现象都要进行观察描述；各种地质数据和资料都要进行测量和收集；所涉及的地质问题都要详细进行研究。
包括沿剖面线的地形变化；各时代地层的岩性特征及厚度；古生物化石层位及所含化石的种属特点；地层的接触关系；系统采集岩石标本及化石标本，采集各种分析样品待室内进行分析研究；有时要有专门人员进行地球物理及放射性测量等项工作。
在此基础上，进行该区地质发展史的研究，以恢复古地理、古气候的特征，推断地壳运动的时期及特点，通过不同地质剖面的对比，研究同一时期不同地区的地质环境的变化等等。
因此许多专门性的研究工作也都要通过实测一定数量的地质剖面来完成。
在地质测量工作中，通过实测剖面系统掌握测区内上述资料的基础上，详细而准确地划分地层，确定填图单位，明确分层标志，为顺利开展地质测量作好基础工作。
在踏勘测区的基础上，选择几条典型的剖面进行实测和研究，是地质测量工作的重要内容。
为了使实测剖面顺利而有效地进行，选择好剖面线的位置是很重要的。
选择剖面线有以下几点要求：1.剖面线要通过区内所有地层，也就是说，在剖面线最短的情况下，通过的地层越全越好。
剖面线应尽可能垂直于岩层走向。
有时一条剖面不能包括所有地层，这时可分几个剖面进行测量，然后综合成一个连续剖面。
所测每一时代地层最好要有顶面和底面，选择发育好、厚度最大的地段。
以解决地层问题为目的的剖面，最好选择结构比较简单，尽可能不受断层、褶皱及岩体干扰的剖面。
如果以解决构造问题为主，所选剖面应反映测区的主要构造特征，剖面线要垂直主要的褶皱轴线和断层走向。
2.剖面线经过地段露头要好，尽可能选择连续山脊或沟谷。
避开障碍物，减少平移。
•CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意：地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。
关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。
地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。
平面图的绘制步骤：1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。
开始点应是勘探线与综合图上的一个整数坐标线的交点为好。
2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。
以开始点为基准，就可以开始绘制勘探线平面图了。
3、绘制时所需的数据：1）以开始点为起点位置，测量勘探线的长度。
2）测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。
3）之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。
剖面图的绘制步骤：在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。
其步骤如下：1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。
在综合图上观察勘探线所经过的地形，需记录的数据：勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。
2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。
（在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。
所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。
）钻孔钻线在平面图上的落法：在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。
1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。
一般地质现象：地层、岩性、产状、断层等。
特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。
2、地质剖面图在平面图上，选择一条至数条有代表性的图切剖面，以表示岩性、褶皱、断层的空间展布形态及产状、地貌特征等。
3、综合柱状图主要表示平面图区内的地层层序、厚度、岩性变化及接触关系等。
4、比例尺说明比例尺的大小，用数字：1：×××也可用尺标：5、图例主要说明地质图中所用线条符号和颜色的含义，按照沉积地层层序、岩浆岩、地质构造和其它地质现象的顺序排列。
6、责任栏(图签)说明地质图的编制单位、图名、图号、比例尺、编审人员、成图日期等，便于查找。
二、地质条件在地质图上的表示（一）地层岩性的表示地层岩性在地质图上是通过地层分界线、地层年代代号、岩性符号和颜色，并配合图例说明来表示的。
1、第四纪松散沉积层形状不规则，但有一定的规律性，大多在河谷斜坡、盆地边缘、平原与山地交界处，大致沿山麓等高线延伸。
2、岩浆侵入体的界线形状最不规则，也无规律可循，需根据实地情况测绘。
3、层状岩层的界线（1)水平岩层，水平岩层的产状与地形等高平行或重合，呈封闭的曲线。
（2）直立岩层，直立岩层的地层界线不受地形的影响，呈直线沿岩层的走向延伸，并与地形等高线直交。
（3）倾斜岩层有三种不同的情况：岩层倾向与地形坡向相反时，地层界线的弯曲方向(“V”字形弯曲尖端)和地形等高线的弯曲方向相同，但地层界线的弯曲程度比地形等高线的弯曲度小。
岩层倾向与地形坡向相同，而且倾角小于地面坡角时，地层分界线的弯曲方向与地形等高线的弯曲方向相同，但地层界线的弯曲度比地形等高线的弯曲度大。
岩层倾向与地形坡向相同，而且倾角大于坡角时，地层分界线的弯曲方向与地形等高线的弯曲方向相反。
勘探线设计地质剖面图的编制方法：现在的位置：第四章>>第六节第20页2 勘探线设计地质剖面图的编制方法：一般是依据矿区地形地质图和剖面上已有工程揭露资料编制；开发勘探阶段则多依据已有若干中段地质平面图、相邻勘探线剖面图等切制、转切或通过适当的内插、外推计算作图方法编制。
编制具体步骤：（图4-6-19.a-d）（1）绘制坐标网线：1）在平面图上投剖面的起止点A和B并连接成直线。
该直线或其延长线与x座标和y座标交角（锐角）分别为α和β。
2）绘剖面座标线。
一般选取z（高程）以及x或y座标中的一种。
x或y座标选取原则为：若α≥β则选取x座标；反之则选取y座标。
x或y座标相邻座标线的距离（如上左图的300与400）并非是100m，而是100/sin α m。
3）根据A和B点的座标值，将其投在剖面图上。
（2）地表资料绘制：包括：1.地形线2.地表地质界线3.地表探矿工程除了在剖面图上绘出上述内容，还应在剖面图下方的平面图上绘出。
（3）推测绘制地下资料并连接矿体据矿床地质图和其他有关资料并根据相邻及其他探矿资料及地质规律的变化趋势推测深部地质特征及界线。
（4）单项设计工程设计按所选定的勘探工程种类和间距，将各单项设计工程标绘在地质剖面图上（详见于后的单项工程设计），并标明编号。
然后完善剖面线平面位置图，补充取样结果表及图例、责任表等规定内容。
最后绘整理成图。
3设计中段地质平面图的切制在矿床地质勘探或开发勘探工作中，根据工程设计需要往往要切制中段设计（或预测）地质平面图或称为××m（标高）水平断面图。
所需资料依据：矿床地质图及对矿床地质构造特点和成矿规律的研究成果；一系列勘探线剖面图；或已有中段（尤其是相邻中段）地质平面图等。
可利用直接切制或各种转切的方法完成。
比例尺一般1∶500～1∶2000，按矿体规模与地质构造复杂程度而定。
现将具有一系列勘探线剖面图切制中段设计地质平面图的方法与步骤介绍如下（见图4-6-20）：（1）按设计需要确定切图标高（如100m）；（2）绘平面坐标网，要求对角线误差小于1毫米，同时画上各勘探线及编号；（3）从各勘探线剖面图上的切图标高线上切取各类工程及地质界线点，并转绘到平面图各相应勘探线上；（4）将各相邻勘探线上的对应地质界线点连接起来，注意地质构造线的性质、产状变化趋势；一般应按照：先新后老，先外后内，先主后次，先含矿层（带）后矿体、再矿石类型的顺序联图；若有相邻中段地质平面图，要参照对比修改；并根据对某些规律变化的趋势性认识，尤其对那些属内插外推界线的预测内容作必要修正；（5）按所选定设计的勘探工程种类（沿脉、穿脉、坑内钻等）和间距，作单项工程设计，并编号以完成预定的矿床勘探任务。
剖面图的编制
1,确定图幅大小、剖面方向并进行基本图面设计：根据地形地质图上剖面线的长度，确定图幅大小；图纸上方为图名，下方为图例、责任图签。
2，绘制水平标高线
一般先按剖面长度和略大于勘查深度的标高及图面设计要求等，在水平标高线的两端著名标高数。
3、确定剖面基线
剖面基线是剖面穿过的坐标经线和纬线。
一般根据剖面的长短，选择一条及以上的剖面基线并标注其坐标值。
4、绘制地形线、地物及井田边界线：
在地形地质图上图切。
在切绘地形线时，应根据地形起伏和地形坡度的变化情况，考虑足够的取点密度，保证地形线的精度。
5、投绘勘察工程
按剖面地或止点，将所有通过该剖面的各种勘察工程均投绘到剖面图上。
6、填绘各种地质界线：
根据地表天然露头、探槽、井探、钻孔等所揭露的地层产状及分界线、、构造线、不不整合线、含（隔）水层、滑面或堆积体与沟床的分界、崩塌体边界等进行标注。
7、剖面连线
从单孔构造资料及地表露头情况出发，联系邻近剖面及区内地质规律，作出正确判断后，将地质界线按自然形态圆滑连接，即完成地质剖面图的基本绘制工作。
8、剖面检校与整饰
剖面图连好后，应将所有原始资料数据进行校对，对有碍剖面清晰、整洁的不必要线条（如水平标高线）等擦拭掉。
地勘报告剖面图怎么看目录1. 介绍1.1 地勘报告剖面图的概念1.2 剖面图的作用2. 剖面图的要素2.1 剖面线2.2 地层标识2.3 坐标轴3. 如何阅读剖面图3.1 确定坐标轴方向3.2 比例尺的使用3.3 理解地层标识4. 剖面图的应用4.1 地质勘探4.2 建筑规划4.3 环境评估1. 介绍1.1 地勘报告剖面图的概念地勘报告剖面图是在地质勘探和研究过程中制作的一种图形化展示地下地质构造和地层情况的图表。
它通常呈现为垂直切面，显示地下不同深度的地质信息。
1.2 剖面图的作用剖面图可以帮助人们更直观地了解地下地质构造，为地质勘探和工程规划提供重要参考依据。
2. 剖面图的要素2.1 剖面线剖面线是连接地面上不同位置并延伸至地下的虚线，用于表示剖面的位置和方向。
2.2 地层标识地层标识是在剖面图中用不同颜色或符号表示的地层信息，包括地层性质、厚度等。
2.3 坐标轴剖面图通常包含横轴和纵轴，用于表示地下深度和地层的信息。
3. 如何阅读剖面图3.1 确定坐标轴方向首先要确定剖面图中的坐标轴方向，以确保正确理解地下地质信息的位置。
3.2 比例尺的使用比例尺可以帮助读者了解剖面图中地下深度和实际地面之间的比例关系。
3.3 理解地层标识仔细阅读地层标识，了解不同颜色或符号代表的地层信息，可以更准确地解读剖面图。
4. 剖面图的应用4.1 地质勘探剖面图在地质勘探中扮演重要角色，帮助地质学家了解地下地质构造，寻找矿产或地下水资源。
4.2 建筑规划建筑规划过程中，剖面图可以显示土质、地质构造等信息，帮助规划师更好地设计建筑物。
4.3 环境评估剖面图可以用于环境评估，帮助评估地下水流动情况、地质构造对环境的影响等。
工程地质平剖面图CAD绘图系统徐春才1[摘要] 论述使用Auto CAD R14实现在平面图上沿任意方向自动切制工程地质剖面图的开发思路和方法。
全面介绍水利水电工程地质CAD绘图系统的特点和基本功能。
[关键词]水利水电工程勘察工程地质 CAD技术1. 概况水利水电工程面临的地质条件是十分复杂的，有时可对选址选厂和建筑物的安全、稳定具有重要意义，有时甚至起着决定作用。
因此，在前期的各设计阶段和施工过程中，重视和做好相应的工程地质勘察工作是十分必要的。
编绘工程地质图件，是工程勘察工作的一项重要内容。
也是水利水电工程设计中的基础资料、要将野外地质测绘、钻探、试验等数据通过的系统整理，综合分析，准确全面地反映到图件上，提供各设计阶段所需要的岩土工程资料。
随着计算机技术的飞速发展，使繁琐的工程勘察地质图件的编绘，实现计算机化成为可能。
近年来，Auto CAD以其惊人的发展速度，丰富的图形编辑功能，多种实用的二次开发手段，硬件的广泛适用性而受到广大用户的青睐，使其成为微机CAD的主导，也是我们开发工程勘察CAD系统的最好支持软件。
水利水电工程地质CAD绘图系统，自1988年开始开发，至现在形成了一个具有相当规模的CAD系统，涵盖了工程地质专业各种基本图件，包括钻孔柱状图、工程地质剖面图、工程地质平面图、平切图、平洞竖井展示图、各种等值线图、玫瑰花图、极点图、赤平投影图等，也包括天然建筑材料料场储量计算以及水利水电工程地质专业标准图例库。
同时包含了对工程项目和试验数据的一些统计计算，整个系统符合工程地质制图的基本原理。
应用该软件，可以方便地完成水利水电工程地质制图中的大部分图件绘制工作。
本系统多年来已在北京勘测设计研究院广泛投入使用，并已在生产实际中发挥了重要作用，在同行业中也产生了一定影响。
本系统适用于现阶段规程规范所要求的各种坝型水利水电工程勘察工作的内业整理，曾获全国工程勘察设计计算机优秀软件三等奖。
2. 设计思想水利水电工程地质CAD绘图系统是按照水利水电工程地质专业的有关规程规范，参照北京院地质专业的制图规定编制的。
一种新的复杂地质体采矿工程剖面图自动生成方法谭正华;王李管;熊书敏;刘任任【摘要】提出基于三维实体快速切割算法和区域(内含孔、岛)自动识别技术的地质体剖面图自动生成方法.基本思想是:首先采用基于平面隐函数的切割算法实现地质体的快速切割,生成离散的交线；并采用基于KD树的空间快速索引方法,确定交线间的邻接关系,并生成一系列封闭的轮廓线；封闭的轮廓线将平面划分为多个复杂的区域,采用图论中的树结构形式化表达复杂区域；最后对树表示的区域进行岩性图案的填充.该算法已在DIMINE 数字矿山系统中实现,并应用于三维地质实体工程出图模块中.实验结果表明:该算法有较好的计算效率,是一种比较实用的地质体剖切方法.%A method for generation of complex geological profile by adopting the automatic identification for regions (containing holes, Island) and a fast algorithm for 3D entities cutting, was proposed. Firstly, discrete lines between plane and geological entities based on plane implicit function were computed. Secondly, the adjacent relations of lines by using KD tree were determined, and then geologic body contour was generated Thirdly, several regions were picked up which were represented by tree. Finally, the region using vector case was filled. The algorithm was actualized in DIMINE digital mine system, and was applied in a 3D geologic projects plot module. The results show that this algorithm overcomes the complex computations and has good computational efficiency.【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2012(043)003【总页数】6页(P1092-1097)【关键词】复杂地质体;实体切割;图案填充;工程剖面图【作者】谭正华;王李管;熊书敏;刘任任【作者单位】湘潭大学湖南省高等学校智能制造重点实验室,湖南湘潭,411105;中南大学数字矿山研究中心,湖南长沙,410083;中南大学数字矿山研究中心,湖南长沙,410083;中南大学数字矿山研究中心,湖南长沙,410083;湘潭大学湖南省高等学校智能制造重点实验室,湖南湘潭,411105【正文语种】中文【中图分类】TD802;TP391地质体工程剖面图通常是沿勘探线方向切绘，反映出该剖面上的矿(岩)体界线、地质体岩性，工程地质特征、水文特征、断层位置和构造形态等，它是分析地质构造、储量估算和指导采矿设计的重要图件之一[1]，是工程师、设计管理人员等交流的共同语言。
勘探线设计地质剖面图的编制方法：现在的位置：第四章>>第六节第20页2 勘探线设计地质剖面图的编制方法：一般是依据矿区地形地质图和剖面上已有工程揭露资料编制；开发勘探阶段则多依据已有若干中段地质平面图、相邻勘探线剖面图等切制、转切或通过适当的内插、外推计算作图方法编制。
编制具体步骤：（图4-6-19.a-d）（1）绘制坐标网线：1）在平面图上投剖面的起止点A和B并连接成直线。
该直线或其延长线与x座标和y座标交角（锐角）分别为α和β。
2）绘剖面座标线。
一般选取z（高程）以及x或y座标中的一种。
x或y座标选取原则为：若α≥β则选取x座标；反之则选取y座标。
x或y座标相邻座标线的距离（如上左图的300与400）并非是100m，而是100/sin α m。
3）根据A和B点的座标值，将其投在剖面图上。
（2）地表资料绘制：包括：1.地形线2.地表地质界线3.地表探矿工程除了在剖面图上绘出上述内容，还应在剖面图下方的平面图上绘出。
（3）推测绘制地下资料并连接矿体据矿床地质图和其他有关资料并根据相邻及其他探矿资料及地质规律的变化趋势推测深部地质特征及界线。
（4）单项设计工程设计按所选定的勘探工程种类和间距，将各单项设计工程标绘在地质剖面图上（详见于后的单项工程设计），并标明编号。
然后完善剖面线平面位置图，补充取样结果表及图例、责任表等规定内容。
最后绘整理成图。
3设计中段地质平面图的切制在矿床地质勘探或开发勘探工作中，根据工程设计需要往往要切制中段设计（或预测）地质平面图或称为××m（标高）水平断面图。
所需资料依据：矿床地质图及对矿床地质构造特点和成矿规律的研究成果；一系列勘探线剖面图；或已有中段（尤其是相邻中段）地质平面图等。
可利用直接切制或各种转切的方法完成。
比例尺一般1∶500～1∶2000，按矿体规模与地质构造复杂程度而定。
现将具有一系列勘探线剖面图切制中段设计地质平面图的方法与步骤介绍如下（见图4-6-20）：（1）按设计需要确定切图标高（如100m）；（2）绘平面坐标网，要求对角线误差小于1毫米，同时画上各勘探线及编号；（3）从各勘探线剖面图上的切图标高线上切取各类工程及地质界线点，并转绘到平面图各相应勘探线上；（4）将各相邻勘探线上的对应地质界线点连接起来，注意地质构造线的性质、产状变化趋势；一般应按照：先新后老，先外后内，先主后次，先含矿层（带）后矿体、再矿石类型的顺序联图；若有相邻中段地质平面图，要参照对比修改；并根据对某些规律变化的趋势性认识，尤其对那些属内插外推界线的预测内容作必要修正；（5）按所选定设计的勘探工程种类（沿脉、穿脉、坑内钻等）和间距，作单项工程设计，并编号以完成预定的矿床勘探任务。
地质剖面图的绘制方法地质剖面图是地质学研究中常用的一种图示方法，它可以清晰地展示地下不同地质构造和岩层的分布情况，为地质研究和工程勘察提供重要的参考依据。
下面将介绍地质剖面图的绘制方法，希望对大家有所帮助。
一、野外调查。
在进行地质剖面图的绘制之前，首先需要进行野外调查。
通过地质勘探，了解不同地质构造和岩层的分布情况，掌握地质剖面线路的走向和位置。
在野外调查中，需要对地质构造、岩石类型、构造断裂等进行详细的观察和记录，为后续的绘制工作提供准确的数据支持。
二、测量剖面线路。
在确定了地质剖面线路后，需要进行剖面线路的测量。
测量过程中，要准确记录剖面线路的起点、终点坐标，以及剖面线路上的地质构造、岩层分布等信息。
同时，还需要测量地下水位、地下水渗透性等相关数据，为后续的地质剖面图绘制提供必要的信息。
三、绘制地质剖面图。
在完成野外调查和剖面线路的测量后，就可以开始绘制地质剖面图了。
首先，需要准备好绘图所需的工具和材料，如绘图纸、铅笔、直尺、量角器等。
然后，按照测量所得的数据，将剖面线路和相关地质构造、岩层分布等信息准确地绘制在绘图纸上。
在绘制过程中，要注意比例尺的选择，确保地质剖面图的比例准确，能够真实地反映地下地质构造和岩层的分布情况。
四、标注图例和注解。
在地质剖面图的绘制过程中，需要标注图例和注解，以便他人能够清晰地理解图中所呈现的地质信息。
图例可以包括地质构造、岩层类型、断裂走向等内容，注解则可以对地质剖面图中的重要地质特征进行解释和说明。
通过图例和注解的标注，可以使地质剖面图更加直观和易懂。
五、校对和修正。
完成地质剖面图的绘制后，需要进行校对和修正工作。
在校对过程中，要认真核对数据的准确性和图中地质信息的完整性，确保地质剖面图的准确性和可靠性。
如果发现错误或不完善的地方，需要及时进行修正和完善，直到地质剖面图符合要求为止。
六、总结。
地质剖面图的绘制是一个需要细心和耐心的工作，需要充分利用野外调查和测量所得的数据，准确地反映地下地质构造和岩层的分布情况。
工程地质剖面图画法
我们一般用理正辅助画图
先建立工程,输入工程名称和工程编号.每个工程有一个特有的工程编号,理正默认这个工程的文件存储在以这个工程编号命名的文件夹里面.
然后是数据录入.包括标准地层表、勘探点表、分层深度表、剖面表.把这些一个不拉的输完. 再然后就是出图了,在理正CAD里面.生成剖面的时候,要先设置各个选项,包括比例尺、插入点、块格式、生成的选项等等.
最后是后期修改,比如画溶洞、绘制图框等等.
大致就是这些步骤,如果还有细节问题楼主你再问.
设计钻孔的方法和步骤：
（1）在勘查线设计剖面图上，按照已确定的工程间距，眼眶体中心线（厚矿体）或矿体底板线（薄矿体），从地表向深部逐步依次确定设计钻孔穿过矿体的截穿点位置。
（2）确定钻孔的类型，常用直钻与斜钻（或定向钻）两类，主要是根据矿体产状、地表地形地物情况、钻探设备条件和工人技术水平等确定。
直钻多用于产状较缓的矿体，斜钻多用于陡倾斜矿体，并尽可能沿矿体厚度方向从上盘钻进截穿矿体，要求钻孔轴线尽可能与矿体表面垂直，钻孔倾角不宜小于65°--70°。
（3）孔位的确定，根据矿体上预计的钻孔截穿点和选定的钻探类型反推到地表，即可确定设计钻孔地表开孔位置。
若遇陡崖、河塘或建筑物等，允许适当沿剖面移动位置，但不能超过工程间距的一半。
（4）确定孔深，对于矿体边界清楚者，一般要钻探穿过矿体后3-5m即可停钻，对于边界不清的矿体和矿化带，一般要求穿过矿体或矿化带10-20m停钻。
如果要在剖面图上设计穿脉坑道，应按照一定的中段高度设计，例如在1号剖面图上已有坑道，其标高为+150m，则在3号剖面上设计的坑道标高也应是+150m或与其相差中段高度的整数倍。
将设计剖面图上的勘查工程，如钻孔（ZK）、穿脉平硐（CD）转绘到平面图上并编号。
