mapgis土地利用信息系统建库流程

MapGIS K9基本农田数据库建设操作流程一、建库总体流程按照《基本农田划定技术规程》（TD/T1032—2011）的技术要求：以土地利用现状调查成果为基础，叠加土地利用总体规划成果，结合实地勘察，对规划确定的基本农田成果进行核实、认定；综合确定基本农田保护片（块）边界，对其进行编号、记录；提取基本农田保护片（块）所对应的地类图斑现状信息；依据农用地分等成果，获取基本农田质量等级信息；依规范要求录入基本农田保护片（块）与基本农田图斑属性；建立数据库；落实保护责任，设立保护标志；编制基本农田划定成果。

二、建库总体流程图三、新建工程1、升级更新二次调查土地调查工程2、填写工程名称和路径等信息3、选择空间参照系四、图层检查及录入1、检查基础数据及土地利用专题的图层是否导入成功。

2、清空基本农田专题中的所有图层。

3、导入基本农田图斑图层（要求基本农田图斑拓扑检查无误、图斑划分正确、属性填写无误、基本农田图斑编号无重复编号）。

4、根据xls表格生成界桩、基本农田标志牌。

5、数据结构升级。

（将基本农田图斑、界桩、基本农田标志牌三个图层按照字段对应关系进行属性字段映射设置，然后点升级）6、生成基本农田保护片。

此工具的提取规则是提取基本农田图斑层中保护级别为1的图斑，以村为单位对基本农田图斑进行合并，形成基本农田保护片图层。

7、生成基本农田保护区8、生成基本农田保护界线五、基本农田保护责任表格录入及挂接1、外业调查表格的整理以乡为单位将外业调查成果输入到“耕地保护责任调查表”模板中，每个村为一个SHEET表，SHEET表名为12位的村级行政代码。

落实到农户的图斑，身份证号码不能为空，所有记录的承包面积不能为空。

录入。

处理方法如下：（2）落实到村集体图斑的输入格式（3）落实到组集体图斑的输入格式（4）存在飞地情况的处理，将有飞地的责任人信息复制一行，把飞地图斑号填写好，并在表格最后填写实际权属单位代码和实际权属单位名称，不是飞地的这两栏不用填写。

建库流程地类图斑按照地类编码和坐落代码进行合并意义：合并被线状地物分割的权属相同，地类相同的图斑制作农村权属层新建接合图表接图表文件是指这个地区的标准分幅土地利用现状图的图幅接图表，它记录了每个图幅的图名、图号、经度、纬度等信息，也是标准图幅输出的依据。

1、点击“地图文档”下的“新建接合图表”，在弹出的对话框中选择接图表并输入接图表文件的名称和路径后单击确定按钮，弹出如下对话框：2、建立接图表根据坐标的不同，有两种方法，实习采用根据经S 合一芹」_二« S 8类9代初标别蹙值繁坐构赋性01屢WM00性性关点60权地拓改烦马宗线義帀占口止鼻£亠 ^E(权二IE 照理成工凉生库 斑据动性口况图数环点izs 址地型界由纬度建立索引①选择经纬度：在右边的编辑框中输入本区域四个角的经纬度值。

此时X对应经度，Y对应纬度。

经纬度的输入方法为：将度分秒直接输入，例如：117度25分00秒的输入为1172500，117度00分00秒为1170000。

②填写直接中央经线：③中央经线是指区域所在投影带的中央经线，本次实习区域处于39度带，中央经线为1170000(39*3=117)。

新建数据字典数据字典是系统工作处理的依据。

它好比是一本字典，记录了系统整个运行中所需要的元数据信息，如地类编码、坡度码、权属代码、土地权属及单位、变更原因等信息。

它是系统工作中不可缺少的一部分。

数据字典根据国家《规程》设计，您可以根据各地的实际情况做进一步的修改和维护。

1、点击“地图文档”下的“新建数据字典”，弹出如下对话框：2、在如上对话框中填写省级代码（两位）、省级名称、县级代码长度（两位）、乡级代码长度（三位）、村级代码长度（三位）、村民小组长度（七位）。

因为到村民小组的整个权属代码的长度为19位，因此通过以上信息，可得到市级代码长度（两位）。

填写完毕点“确定”，弹出如下对话框：3、在如上对话框中编辑整个权属代码，可以修改、增加、删除权属代码：（1）修改：•在“修改”前的复选框中单击鼠标左键，选中编辑。

mapgis土地建库流程和心得1. 为什么有些笔记本电脑无法使用MAPGIS软件狗？在有些笔记本电脑上安装MAPGIS软件时,有时会出现系统找不到MAPGIS软件狗或软件卡的提示，这个问题一般是由并口模式选择不对造成的，我们可以到COMS 中（需重新启动机器用DEL健或F2键或其它键进入COMS）找到Parallel Port Mode选项，看它的值是不是[ECP]，如果不是，将其改为[ECP]，保存退出即可此方法在一些品牌台式机上同样适用2. MAPGIS中工程文件图层三者之间的关系MAPGIS工程实际是用来管理和描述点线区网图像文件的文件，它可以由一个以上的点线区网图像文件组成工程文件图层的关系是：工程包含文件（若干个点线区网图像文件），文件包含图层，图层包含图元3. 如何创建和使用工程图例？首先打开工程文件在工程操作区域内单击鼠标右键，选择新建工程图例在图例类型中选择类型在图例信息中输入图例名称描述信息和分类码单击图例参数输入图例参数用添加按扭将所选图元添加到右边的列表框中；如需修改可按编辑按钮或双击列表框中的图例建完图例后单击确定按扭，系统会提示保存文件，保存即可要使用图例版，首先要关联图例，在工程操作区域内单击鼠标右键，选择关联图例文件，用修改图例文件按键选好文件后单击确定；然后再单击右健，选择打开图例板即可有了图例板就可以避免反复进入菜单修改参数，从而提高效率，保证图形的准确性4．工程图例中的分类码和编码的用法(1) 我们设置好分类码后，可以实现：在工程中有很多文件的情况下，当选中某图例时，系统会自动跳转到图例所关联的文件上，并将该文件设为当前工作区，这样我们所做的图元就会自动的写到它应在的文件中；还有在图例板打开时我们可以按照分类显示图例操作方法如下：在工程操作区域中单击鼠标右键，选择编辑工程图例，单击编辑分类，输入分类码（0－255之间）和分类名称全部输完后按确定键在图例表中双击一图例，在分类码处指定分类码所有图例都应指定相应分类码完成后单击确定保存退出（注：一个分类码可对应多个图例）在工程操作区域中选择一个文件，在文件的说明列表处双击鼠标左键，然后改变分类码为以上编辑过的相应分类码所有文件都应有相应分类码(2) 设置好编码后，可以在图例板的非精显模式可以在图例板上按鼠标右键来选择下直接输入编码，系统会自动跳到编码所对应的图例上5. 如何利用图例版修改图元参数？用图例板来修改图元参数非常方便以修改区为例，打开图例板后，在区编辑里选择修改区参数，然后在图例板中选择正确的区图例；再到工作区中单击（多个区可以拉框选择）要修改的区即可6．输入线时，如何保证线与线相交是完全重合的？我们暂将已有的线称为母线，输入线时，将光标落在母线上按F12键，系统弹出选择造线捕获方式对话框，可根据我们的需求选择捕获方式7. 图元参数中的透明是什么意思？在编辑图元参数时，点线区图元都有透明选项，它主要在印刷时起作用，不选中该选项表示在制作分色输出时，该图元是镂空的，在印刷时位置未对准，就会出现漏白现象；若选中该选项，表示该图元是不镂空的，在印刷时可能会导致图元的颜色发生变化这两种情况是相对立的，在使用时只能根据实际情况任选其一8. 完成自动剪断线后，为什么图形变化较大？MAPGIS在进行拓扑错误检查时，会以节点搜索半径值做自动节点平差如果节点搜索半径的值太大，那么就会出现图形变化较大解决方法：将节点搜索改为<=0.1（莱单：设置/置系统参数[节点/裁剪搜索半径]）9．为什么扫描的光栅文件，在编辑系统中打开时会提示内存不足或者不能正确显示？MAPGIS并不是支持所有的光栅文件格式，它仅支持二值灰度和彩色（RGB模式）三种格式的TIF光栅文件（*.TIF），而且还要求其为非压缩（LZW不选中）格式一般说来，出现在编辑系统中打开光栅文件时提示内存不足或者不能正确显示这种情况，是文件格式不对解决方法：在PHOTOSHOP中打开此光栅文件，然后重新设定其图像模式即可在设置其模式时注意：要设置为8位通道模式（菜单：图像/模式[8位通道]）设置为位图灰度RGB（菜单：图像/模式[位图][灰度][RGB]）注意：特别是彩色图不能设置为CMYK模式保存满足图像模式的光栅文件时，注意一定要保存为非压缩格式（菜单：文件/存储为）当弹出存储为对话框时：[文件名]输入文件名；［存储为］选择TIFF （*.TIF;*.TIFF），按保存又弹出一个对话框；［字节顺序］选IBM PC，LZW压缩前面的选项去掉10．做子图时为什么总是存不到子图库中？查看子图库和系统库目录是否为只读状态，若是应去掉只读，可改为存档状态删除系统库中的临时文件（以.TMP结尾）系统库被别的MAPGIS程序占用着退出所有MAPGIS应用程序，重新启动MAPGIS，只启动一个MAPGIS输入编辑系统11．为什么打开线型库或子图库时，库中图元若隐若现？主要是因为操作系统加载了某些实时监控软件和汉化软件，如瑞星杀毒软件，金山词霸东方快车等方法：将这些应用程序退出12．如何将MAPGIS的图形插入到word中？首先点取MAPGIS菜单其它－>OLE拷贝，接着打开WORD应用程序，点取WORD的粘贴菜单MAPGIS数据就复制到了一个WORD文档里注意：第一次调用此功能，需将Mapsee6x.exe（安装路径的\program\Mapsee6x.exe）运行一次13．如何制作专色？进人编辑专色，系统弹出专色编辑板，用户选择要编辑的某专色，编辑器将此专色的CMYK浓度形象化的显示出来，这时用户可用滚动条来调整CMYK，直到满意为止，按保存专色按钮存盘即可若用户需增加一新专色，按增加专色按钮，然后调整新专色的CMYK，满意后存盘若用户需删除一专色，按减少专色按钮14．打印光栅文件时应该选用哪个打印机？用打印光栅文件打印时，系统会弹出输出设备设置对话框，其中输出设备是指您的打印机型号，根据你的打印机选择您相应的型号即可，象HP1050CPHP3000CPHP600CP都可以选择HP DJ2000CPHP DJ2500CP选项：CALCOMP 绘图仪可选择HP DJ750CHP DJ350C选项使用打印机实际是一个端口指向，表示输出的光栅数据可以通过选择的打印驱动程序发送到对应的设备上15．如何使用TrueType字库输出PS或EPS文件？要想使用TrueType字库，首先，要到系统设置中选择使用TrueType字库，系统则会弹出MAPCAD，MAPGIS字体配置窗口，该窗口左上角的列表显示的是当前系统中安装的TrueType字体，右上角是配置后的字号和字体名称选中左边一字体，再相应选中右边一字号，按中间键可对应到左边；按可清空左边的当前位置上的字体如果要用TrueType字体以文本方式输出成PS或EPS文件，还需设置你PS 字库名，在这里，只要将用户所使用的TrueType字体对应在RIP中的PS字体名称输人即可，在输出PS或EPS时选用文字按编码方式输出16．图形打印输出后为什么图形会放大？任何一个打印机都有其一个默认输出分辨率，当用MAPGIS光栅化处理时，如果光栅化分辨率与打印机默认输出分辨率不一致时，就会出现图形的放大和缩小方法：检查一下打印机默认输出分辨率是多少，然后在光栅化处理时将光栅化分辨率设置成与打印机默认输出分辨率一样注意：打印光栅文件时系统默认的是上一次光栅化处理的参数17．使用WINDOWS打印时为什么会有图元丢失？主要由于具体的Widows打印机驱动程序和打印机硬件本身所带的内存大小的限制解决办法：可在WINDOWS输出的打印机设置菜单命令下，点击属性，进人属性设置对话框，并在图形莱单下的图形方式中选择使用光栅图形，确定生效后退出即可18．出现飞点怎么办？在复杂图形处理时，由于各种原因（主要是操作不当），引起飞点现象出现飞点后，可以在输人编辑中利用部分存文件的功能去除飞点判断是否出现飞点现象，可在图形编辑子系统里选择窗口菜单下的复位窗口，查看图形是否满屏显示；也可以在输出子系统的编辑工程文件内，在1:1情况下使用系统自动测试幅面大小，比较检测出的幅面大小是否与实际幅面大小一致如果已经发现飞点，在工程设置时按住Ctrl+鼠标移动图形在纸张上的位置，减小页面到实际大小为止19．超大图形如何自动分幅打印图形？对于超大图形，我们采用光栅输出的方法将文件光栅处理完成后，选择打印光栅文件，系统弹出输出设备设置对话框，您应该根据您装在绘图仪中的纸张大小设定纸宽纸长这样，当您的纸张大小小于光栅化时的幅面时，系统就会自动分页20．能否将图形形转为图像？能在图形输出子系统中，打开工程文件，光栅输出菜单下即可找到生成GIFTIFFJPEG图像命令在输出图像时工程中可加人MSI同时输出21．为什么在输出PS或EPS时总是出现打不开文件aihead.Ps提示？AIHEAD.PS文件EPS的标准头文件，包括有EPS头文件信息出现上面这种情况的原因是：在你的系统库目录没有此文件方法：将MAPGIS安装系统库目录下的AIHEAD.PS和AIHEAI.EPS文件拷贝（..\MAPGIS61\SLIB\）到你的系统库目录下即可22．怎么发专色胶片？专色发片可采用分色输出，系统会生成分色各个文件，文件名最后一个字符分别为1234，前4个文件分别对应彩色印刷时四种不同的油墨，其中1表明该文件印刷时使用黑色油墨，2为青色，3为品红，4为黄色如有专色，则生更多的文件，专色1对应的文件名最后一个字符为5专色2对应6，以此类推用这些文件可以到照排机上直接输出23. 为什么HP500不能打印光栅文件？HP500机器需要有HP-GL2卡的支持，而HP500机型标配没有此卡，需用户单独购买24．在输出模块中，对文件进行输出处理时，常会提示非法操作或某图元出错的信息如何处理这些报错信息？若出现这类提示，一般是图元参数有误，超出了系统库的参数值方法：可以先从运行状态提示中查看当前正在处理的图元号（处理到该图元号报错，肯定是该图元有问题），然后打开输人编辑子系统，将该图元所在的文件打开（例：所在文件为区文件），最后，利用区（线点）编辑下的编辑指定区（线或点）查看到出错的图元参数，检查其颜色等参数值是否超出了系统库中已有的参数值，若是线，检查其是否有辅助线型及辅助线型是否有辅助参数，检查完毕后并改正保存，再重新进行输出处理25．如何将MAPGIS的图形数据成功转换为MAPINFO的图形数据？在数据转换中，将MAPGIS的点线面文件转换到MAPINFO时，系统会提示您的MAPGIS数据没有经过投影转换，建议转入MAPINFO之前先转换成有意义的坐标系那么，在将MAPGIS数据转换到MAPINFO之前；究竟需转换成什么样的投影坐标系呢？只需要满足以下两个条件就行了(1) 将图形坐标单位转换为米(2) 坐标单位转换为米后的图形，部分参数也会直接影响转换效果在MAPGIS5.32中，其当前地图参数的地图类型不能为用户自定义类型，必须为大地直角坐标；当前地图参数的投影参数中，必须有椭球参数否则，要通过编辑当前地图参数进行编辑并保存编辑结果在MAPGIS6.0中，在当前地图参数中设置其坐标系类型时，坐标系类型必须为投影平面直角，椭球参数必须有效，即：必须有椭球参数26．如何制作DXF文件转入MAPGIS的对照表？首先要了解一下这四个文件的文件名意义以及用途在 MAPGIS6.1安装完成后，在..\MAPGIS61\SLIB目录下有四个文件，ARC_MAP.PNT：AUTOCAD的块（符号）与MAPGIS子图对照表；ARC_MAP.LIN：AUTOCAD的形（线型）与MAPGIS线型对照表；CAD_MAP.TAB：MAPGIS的图层与 AUTOCAD图层对照表；CAD_MAP.CLR：MAPGIS 的颜色与AUTOCAD颜色对照表那么接下来讲如何编辑这四个对照表（文件）（注：要打开这四个对照表进行编辑，可直接启用WINDOWS的写字板或者是记事本，因为这四个文件都是文本文件格式）(1) 子图对照表ARC_MAP.PNT打开此文件后我们会看到如下的格式:2341 122432 132433 14前面一列2341 2342 2433代表AUTOCAD软件的块名（符号），后面一列12 13 14代表 MAPGIS系统的代码（注：并非子图号，这个代码在数字测图系统里能看见方法是启动数字测图系统，新建一个测量工程文件，然后就会看见一些地类编码的管理框，例如三角点编码为1110，水准点编码为1210）(2) 线型对照表ARC_MAP.LIN打开此文件后我们会看到如下的格式:2341 122342 132343 14前面一列2341 2342 2343代表AUTOCAD里的形名（注：如果某种线的线型是采用随层方式，那么这种线型是不能按照对照表转入到MAPGIS中的所以，如果有这种情况，请把线的线型改成为实际线型），后面一列12 13 14代表MAPGIS 系统的代码（并非线型号，这个代码在数字测图系统里能看见）(3) 图层对照表CAD_MAP.TAB打开此文件后我们会看到如下的格式:0 TREE_LAYER1 STREET2 TIC前面一列0 1 2代表MAPGIS系统的图层号，后面TREE_LAYER STREET TIC代表AUTOCAD里的图层名(4) 颜色对照表CAD_MAP.CLR打开此文件后我们会看到如下的格式:1 102 43 6前面一列1 2 3代表MAPGIS系统的颜色号，后面一列10 4 6代表AUTOCAD里的颜色号这四个对照表编辑完成后请别忘了存盘下面将讲述转换的步骤：第一步：将AUTCAD的DWG格式转换成为AUTCAD的数据交换格式DXF格式（关于转换DXF格式，请参阅有关AUTOCAD的书籍）在转换时，要注意以下几点：在转换成为DXF文件格式时，最好选择R12的版本；在转换DXF文件时，不要对原图的块作爆破处理；在转换DXF文件时，注意原图是否有样条曲线，如果有，最好作爆破处理第二步：将编辑好的四个对照文件拷贝到MAPGIS61／SuvSlib目录下，然后将MAPGIS的系统设置目录中的系统库目录也指向MAPGIS61\SuvSlib\这个目录下第三步：启动MAPGIS的文件转换系统，进行转换就行了27．由ARC/INFO转到MAPGIS的文件为什么转回ARC/INFO时是空文件？由于ARC/INFO转到MAPGIS时图形中的属性也可一同转到数据中，这时再转成ACI/INFO数据时，数据中就有ARC/INFO的默认字段和ARC/INFO本身的字段重复，只要在MAPGIS中将ARC/INFO的默认字段删除后压缩存盘即可28．如何重新整理图元的ID号？在文件转换子系统中，装入需要整理图元的文件，点击选择菜单下的重设缺省ID，然后保存该文件即可29．如何生成非标准图框？在投影变换子系统中，有两种生成非标准图框的方式，一种是在投影转换菜单下选择绘制投影经纬网命令，生成小比例尺图幅的非标准图框一种是在系列标准图框菜单下选择键盘生成矩形图框，或鼠标生成矩形图框，一般大比例尺非标准图框的生成采用这种方法30．建地图库时如果有跨带现象情况如何处理？先选定其中一个带作为图形带号，在投影系统中利用投影转换功能把非选定带的图形数据转换为选定带数据，然后再进行图形人库31．1980年西安坐标系与1954年北京坐标系如何转换？西安80坐标系与北京54坐标系其实是一种椭球参数的转换作为这种转换在同一个椭球里的转换都是严密的，而在不同的椭球之间的转换是不严密的，因此不存在一套转换参数可以全国通用的在每个地方会不一样，因为它们是两个不同的椭球基准那么，两个椭球间的坐标转换，一般而言，比较严密的是用七参数布尔莎模型，即X平移，Y平移，Z平移，X旋转（WX），Y旋转（WY），Z旋转（WZ），尺度变化（DM）要求得七参数就需要在一个地区有3个以上的已知点如果区域范围不大，最远点间的距离不大于30km（经验值），可以用三参数，即X平移，Y 平移，Z平移，而将X旋转，Y旋转，Z旋转，尺度变化面DM视为0方法：第一步：向地方测绘局（或其它地方）找本区域三个公共点坐标对（即54坐标x,y,z和80坐标x,y,z）第二步：将三个点的坐标对全部转换以弧度为单位（菜单：投影转换/输入单点投影转换，计算出这三个点的弧度值并记录下来）第三步：求公共点操作系数（菜单：投影转换/坐标系转换）求出转换系数后，记录下来第四步：编辑坐标转换系数（菜单：投影转换/编辑坐标转换系数）最后进行投影变换，当前投影输入80坐标系参数，目的投影输入54坐标系参数进行转换时系统会自动调用曾编辑过的坐标转换系数32．如何将EXCEL或其它表格文件文本文件转换成MAPGIS图元文件？将EXCEL或其它表格文件文本文件转换成MAPGIS图元文件，最重要是这个表格文件或文本文件必须有坐标数据而MAPGIS就用这个坐标在屏幕上自动成图方法：第一步：将EXCEL或将其表格文件转换成为一个文本文件（这个文件可以以TAB 或逗号作为分隔符）如果是文本文件则不用做这一步；第二步：通过投影转换的用户文件投影转换功能将点文件读人到MAPGIS文件中（菜单：投影转换/用户文件投影转换）选按指定分隔符设置分隔符指定X,Y位于的列选中不需要投影数据生成33．如何将设备坐标转换到地理坐标？在MAPGIS投影坐标类型中，大致有五种坐标类型：用户自定义也称设备坐标系（以毫米为单位），地理坐标系（以度或度分秒为单位），大地坐标系（以米为单位），平面直角坐标系（以米为单位），地心大地直角坐标系如果进行设备坐标转换到地理坐标,方法是：第一步：启动投影变换系统第二步：打开需要转换的点（线，面）文件（菜单：文件/打开文件）；第三步：编辑投影参数和TIC点；选择转换文件（莱单：投影转换/MAPGIS文件投影/选转换点（线，面）文件）；编辑TIC点（菜单：投影转换/当前文件TIC 点/输入TIC点注意：理论值类型设为地理坐标系，以度或度分秒为单位），编辑当前投影参数（菜单：投影转换/编辑当前投影参数注：当前投影坐标类型选择为用户自定义，坐标单位：毫米，比例尺分母：l）；编辑结果投参数（菜单：投影转换/设置转换后的参数注：当前投影坐标系类型选择为地埋坐标系，坐标单位：度或度分秒）第四步：进行投影转换（菜单：投影转换/进行投影转换）34．如何公用投影参数和TIC点？如果某一个线（点，面）文件已经有TIC点和投影参数而与它相关的其它点线面文件还没有投影参数和TIC点，要共享已有的TIC点和投影参数，可采用如下方法：第一步：启动投影变换系统第二步：打开所有需要点（线，面）文件（包括有投影参数TIC和没有投影参数TIC的文件）（莱单：文件/打开文件）第三步：进行投影参数的拷贝（菜单：投影转换/文件间拷贝投影参数在拷贝前工作区选择己经有投影参数的文件，在拷贝后工作区选择没有投影参数的文件，一次只能拷贝一个文件）第四步：进行TIC点拷贝（菜单：投影转换/文件间拷贝TIC点在拷贝前工作区选择已经有TIC点的文件，在拷贝后工作区选择没有TIC点的文件，一次只能拷贝一个文件）35．为什么裁剪时丢区？MAPGIS61对拓扑结构很严，对于拓扑有错误的数据，就会出现上面的情况方法一：在输人编辑系统中，对区进行拓扑错误检查，然后修改消除拓扑错误方法二：在裁剪程序中，设置裁剪方式采用制图裁剪方法三：降级到MAPGIS5.32或5.0，用低版本的MAPGIS进行裁剪36．如何在 MAPGIS6.0版的地国库管理子系统中将多幅图拼接入库？入库前对图形数据的要求：参与入库的图幅必须经过误差校正；图幅坐标必须是绝对坐标满足这两个要求后，即可进行以下的入库步骤：(1) 系统环境设置（选项/设置系统环境：通过该功能设置工作目录即将工作目录设置到要入库的图形文件所在的文件夹）(2) 新建图库（文件/建新图库）该功能主要包括两步：先选择图幅的分幅方式（系统提供了三种分幅方式：等高宽矩形分幅；一般用于大比例尺的图幅数据入库（1:5000以上，不包括1:5000，如：1:500，1:1000等）；等经纬梯形分幅：一般用于小比例尺的图幅数据入库（1:5000以下，包括1:5000如：1:1万，l:10万等）；不定形任意分幅：即不依据图幅比例尺，仅根据图幅边界的轮廓形状人库一般情况下，适用于各类行政区域的拼接）设置图库参数图库参数的设置包括两方面：设置图幅数据投影参数选择图库数据投影参数设置按钮设置图库的投影参数图库的投影参数实际上就是图幅数据的当前投影参数投影参数的设置将直接影响到分幅参数具体影响表现在：对于矩形分幅，投影参数中的坐标单位将会影响图幅高度和宽度的度量单位；而比例尺的设置将会影响今后长度和面积的量算值对于梯形分幅，一般情况下，投影参数中的坐标系类型为投影平面直角，比例尺分母将直接影响到图幅高度和宽度的值，即比例尺不同，图幅横向和纵向的经纬跨度值就不同；而中央经度的值（中央经度的录入格式必须是DDDMMSS.S）则直接影响图库的横坐标，若中央经度值不对，就会导致图幅坐标与图库坐标不一致而看不到图形对于跨带图幅入库的情况，则需要在入库前转换图幅的中央经度，保证入库图幅位于同一个投影带内，或将图形转换为地理坐标系的类型和度（或分或秒的坐标单位，但一定不要转换为DDDMMSS.SS坐标单位）设置分幅参数：根据分幅方式和图库投影参数进一步设置分幅参数主要包括图幅的起点坐标和图幅高宽须注意：对于梯形分幅，不管其图库投影参数中坐标系类型和坐标单位是什么，起点坐标和图幅高宽的坐标单位必须是角度单位的DDMMSS.SS格式(3) 新建层类（图库管理/图库层类管理器）：一个图幅由若干个属性结构相同或不相同的文件叠加而成，利用该功能可提取多个不同文件的属性结构和存放路径只要某类文件的属性结构或存放路径与其它文件的不同，就需要新建一个该类文件的层类(4) 图幅数据的入库（图库管理/图幅批量人库）(5) 图幅管理（图库管理/图幅数据维护）：修改少量图幅的数据时，可使用该功能选择该菜单后，用鼠标左键双击接图表中的图幅可以录入或修改单幅图的图形文件图库建立了，下面进行图库接边，分为如下几个步骤：设置接边参数（接边处理/设置当前图库接边参数）系统默认值是按制图学标准设置，因此大部分图适用）启动接边过程（接边处理/选择接边条启动接边过程）选择该菜单功能后，先选择要接边的层类数据，然后用鼠标左键单击相邻两图幅的公共边（注意了：选择的是接边条而非接边图幅，所以最好是在接图表状态下选择接边条，只有在该状态，接边条的位置，即公共边才最容易找到）进行图形接边（接边处理/自动接边）借助数据编辑的辅助功能或使用自动接边功能对相邻图幅的不同层类进行接边处理保存图幅接边的结果（接边处理/保存接边修改数据）退出接边处理（接边处理/取消接边条终止接边处理）37．ACCESS或EXCEL的数据如何联接到MAPGIS图形文件中？ACCESS或EXCEL的数据都是外部数据报表要与MAPGIS图形数据相联接，形成。

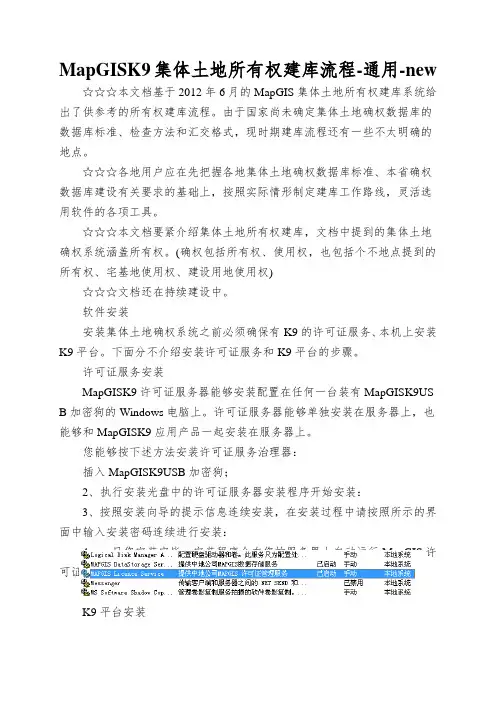

MapGISK9集体土地所有权建库流程-通用-new ☆☆☆本文档基于2012年6月的MapGIS集体土地所有权建库系统给出了供参考的所有权建库流程。

由于国家尚未确定集体土地确权数据库的数据库标准、检查方法和汇交格式，现时期建库流程还有一些不太明确的地点。

☆☆☆各地用户应在先把握各地集体土地确权数据库标准、本省确权数据库建设有关要求的基础上，按照实际情形制定建库工作路线，灵活选用软件的各项工具。

☆☆☆本文档要紧介绍集体土地所有权建库，文档中提到的集体土地确权系统涵盖所有权。

(确权包括所有权、使用权，也包括个不地点提到的所有权、宅基地使用权、建设用地使用权)☆☆☆文档还在持续建设中。

软件安装安装集体土地确权系统之前必须确保有K9的许可证服务、本机上安装K9平台。

下面分不介绍安装许可证服务和K9平台的步骤。

许可证服务安装MapGISK9许可证服务器能够安装配置在任何一台装有MapGISK9US B加密狗的Windows电脑上。

许可证服务器能够单独安装在服务器上，也能够和MapGISK9应用产品一起安装在服务器上。

您能够按下述方法安装许可证服务治理器：插入MapGISK9USB加密狗；2、执行安装光盘中的许可证服务器安装程序开始安装：3、按照安装向导的提示信息连续安装，在安装过程中请按照所示的界面中输入安装密码连续进行安装：4、一旦您安装完毕，安装程序会在您的服务器上自动运行MapGIS许可证服务，如下图：K9平台安装在安装好的MapGISK9SP2平台之后才能安装MapGISK9集体土地确权系统。

安装MapGISK9SP2平台之前需要卸载往常安装的MapGIS7.x以上平台产品。

如果您的电脑上安装有MapGIS7.x产品，或者MapGISK9SP 2版本往常的MapGISK9产品，您需要将已安装的平台软件卸载之后才能再次安装MapGISK9产品。

如果您的电脑上只安装有MapGIS6.7产品，您能够不用卸载以安装的MapGIS6.7产品直截了当安装MapGISK9产品。

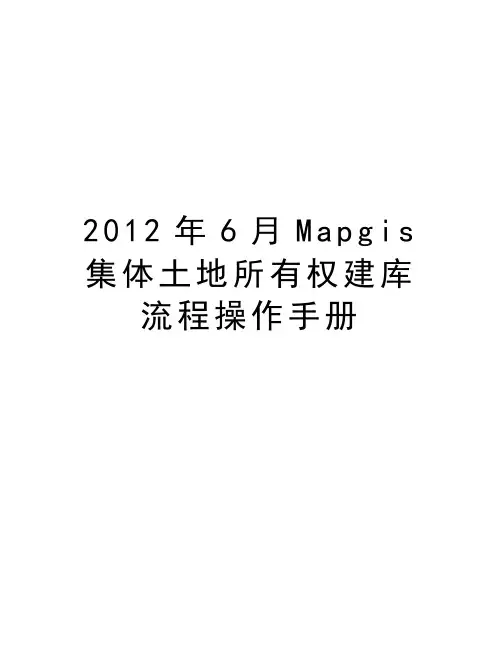

2012年6月M a p g i s 集体土地所有权建库流程操作手册中地Mapgis湖南集体土地所有权数据库建库操作手册武汉中地数码集团湖南中测信息技术有限公司目录一、软件安装 (3)二、数据转换 (3)三、数据建库 (6)1.数据准备 (6)2.新建工程 (9)3.数据入库 (12)4.数据处理 (14)四、影像资料管理 (19)1.挂接扫描影像资料 (19)2.集体土地所有权图斑照片查询 (21)五、数据检查 (22)六、报表输出 (24)七、图件输出 (26)一、软件安装1.安装系统之前请先安装2011年12月30日版本的SP2版的Mapgis K9平台（另附K9安装说明），并且农村两权系统必须安装在其默认所指的K9安装目录下的Program文件夹中。

2.安装数据转换软件Mapsuv，先将加密狗对应的w00文件覆盖到Mapsuv安装包里，点击安装，然后将安装文件中自带的Mapsuvpatch解压，在安装目录下进行覆盖。

二、数据转换在转换前需要说明的是，在建库过程中，除了所有权的权属专题数据需要由cass转mapgis数据外，其他包括基础数据，现状数据，湖南地区采用的都是mapgis数据，不存在转换的问题。

所以本系统中提到的文件转换专指外业测绘的cass转mapgis。

先是cass数据处理，由于mapsuv是根据实体编码对数据进行转换的，所以我们首先要保证cass数据是有实体编码的。

如果没有，就需要进行赋值。

将界址点实体编码赋为301000，界址线赋为192100.操作流程如下：打开cass数据-【数据】-【加入实体编码】-【输入代码】-301000或192100-【选择对象】-界址点或界址线层。

需要注意的是，界址线所赋192100是【线地形要素】的实体编码，转换后的图层名称【线地形要素】。

这是由于如果根据界址线实体编码输出，同时会生成一个界址点图层，但这个图层是不完整的。

本系统提供了两个模板，一个是针对cass7.0湖南城镇二调的，一个是针对cass6.1长沙版的。

MapGIS——建立主要地理要素数据库的操作流程及说明根据《湖南省森林资源规划设计调查技术规定》第五章第四十一条的规定，在进行二类小班外业调绘的同时，还需要对县域内的主要地理要素进行调绘和注记，并按照规程中第七章第五十条县级森林资源规划设计调查数据库标准的要求建立各图层的标准属性结构，将其矢量化，形成基础地理要素数据库，也是后期用于制作基本图、林相图、森林分布图的必要的基础地理数据。

根据规程中第七章第五十条县级森林资源规划设计调查数据库标准可以看出主要地理要素分为点状、线状、面状、注记四大类图层，下面分别介绍建立这四类图层数据的具体操作步骤。

一、点状图层主要地理要素图层中属于点状图层的有“居民地驻地C10、林业管理机构C20、林业经营单位C30、其他林业经营机构C40、林业工作站C50、森工企业C60、其他C70、林业科研机构C80”，其矢量化的操作方法是一样的，具体操作如下：（一）新建数据库1.在MapGIS数据目录视窗中MapGISLocal处右键，选择“创建数据库”。

图1.12.根据向导进行数据库名称及路径的设置。

如组图1.2所示：注：数据库文件均以本地文件（.HDF结尾）进行保存，默认的路径如step3中标红所示，用户可以通过点击图标重新设置文件保存的路径，以方便后期的查找。

Step1 开始step2 设置地理数据库名Step3 设置地理数据库路径step4 完成组图1.23.完成后，在MapGISLocal下面可以看到新创建的数据库“基础地理数据库”。

图1.3（二）新建图层1.在图层管理视窗中“新地图”处右键，选择“新建图层”。

图1.42.在新建图层界面中，左键单击“简单要素图层”，再点击“浏览”按钮，如图1.5；在目录选择界面，先左键单击左边的“MapGISLocal”图标，再点击之前新建的用于存储这些地理要素图层的数据库“基础地理数据库”，再点击“确定”，如图1.6。

图1.5图1.63.回到新建图层界面中，在名称后面输入该图层的名字“居民地驻地”，点击“确定”按钮下面的“点类型”即可，如图1.7。

MAPGIS数据库建设流程MAPGIS建库需要以下几个图层，JHTB（接合图表）、CODE（数据字典）、DLTB（地类图斑）、XZDW（线状地物）、XZQ（行政区）、JBNTBHPK（基本农田保护片块）、JBNTBHTB （基本农田保护图斑）1、将SHAPE格式数据转换为MAPGIS格式数据，在MAPGIS主菜单下点击图形处理下的“文件转换”运行完后点关闭，提示是否保存对话框选择保存路径和文件名称2、将苍穹下的属性结构按照《土地利用数据库标准》转换为MAPGIS的属性结构（各层都要进行修改）。

其实就是按照标准将苍穹下的英文字段名改为MAPGIS下的中文字段名3、建立数据库打开MAPGIS建库系统，工程管理下新建工程按以上设置进行设置，将接合图表和数据字典层导入后，点击确定。

点击坐标系统设置，按下图进行设置，然后点击确定。

将XZQ、PDT、DLTB、XZDW、JBNTBHPK、JBNTBHTB层按下图设置导入工程。

点击是，即将一个图层导入工程，所有图层都按此方法导入，导入完成后再次统改地图参数，只设置投影带类型（3度带）和投影带序号即可（35）。

4、工程下运行右边工具赋属性（都是双击工具）①数据结构升级②编号工具菜单下生成地类图斑编号（初次建库时使用此工具，若已有图斑编号就不再使用此工具）③数据加工的数据处理工具下运行按图斑边界剪断线状地物，目的是将线状地物打断，并给线状地物赋长度，若已有长度，可不在运行此工具。

④线状地物属性赋值⑤地类界线属性赋值⑦线状地物属性修改⑧要素代码赋值⑨根据代码赋名称5、计算面积面积计算前要将XZQ层的控制面积和计算面积字段清空，将地类图斑层的所有面积字段清空，将线状地物层的线状地物面积字段清空，将基本农田保护片块和图斑层的面积字段也全部清空，方法如下图所示：先在左侧双击要清空属性的图层，使其变为红色，然后在“区编辑”菜单下运行“根据参数赋属性”，将控制面积和计算面积字段前面选中，后面的容全部删除，点击确定即可，所有图层要清空的字段都按此方法，若要清空的是线状地物，则在“线编辑”菜单下的“参数编辑”下运行根据参数赋属性。

MAPGIS K9集体土地所有权建库流程一、数据准备农村集体土地确权登记发证工作，在数据准备中，根据数据来源的不同，主要分为两大类。

基础地理、土地利用等专题数据，采用开展调查的上一年度变更调查数据库的成果为基础；农村集体土地所有权数据，采用外业逐宗调查。

根据数据格式的不同，从各地的实际数据情况来看，主要分为ARCGIS和MAPGIS格式数据。

1，鼠标双击后，弹出数据转换界面，如图：其中：2目34WP）561.1.2 数据转换后处理数据转换后，对于区文件，可能存在拓扑错误，例如在系统默认的mpArea（面积）字段和mpPerimeter（长度）字段没有值；或者数据本身在转换之前就存在区文件与线文件不套和的情况，例如界址线与宗地不套和。

针对以上情况，建议对数据做如下处理：处理思路：将区文件的属性通过“生成label点“方式存到点文件中，再用线文件转弧段造区，最后用新的区文件和label点进行合并，保证属性和图形的正确性。

操作步骤如下：1、生成label点打开MapGIS 6.7平台，进入到图形处理——输入编辑子系统。

新建工程后，在工程文件栏点击右键——添加项目，将需要处理的区文件添加进来，勾选该图层使其为当前图层。

点击菜单其他——生成label点文件，在弹出的界面中选择label点存放的位置和名称后点击保存。

2、线转弧段造区：在输入编辑子系统中操作步骤如下：A、设置——系统参数确认“结点/裁剪搜索半径”为0.0001B、线文件拓扑检查和处理为保证线文件的拓扑正确性，需要对线文件的拓扑进行检查，并进行相应处理。

其他——自动剪断线）CD、.wl、.wp)二、2.1配置添加可以添加其它的MapGIS数据源。

点击添加按钮，弹出如下选择MapGIS数据源类型对话框。

选择创建SQL SERVER数据源类型，单击下一步。

在弹出的对话框中配置过的SQL SERVER数据库网络服务名就会出现在列表中，供用户选择.选择SQL SERVER服务器名称，MapGIS数据源将和选中的SQL SERVER服务器名称建立关系，输入MapGIS数据源名称，可以输入任何名称来标识该数据源，单击完成。

M精编G I S K集体土地所有权建库流程通用n e wDocument number：BGCG-0857-BTDO-0089-2022MAPGIS K9集体土地所有权建库流程☆☆☆本文档基于2012年6月的MapGIS集体土地所有权建库系统给出了供参考的所有权建库流程。

由于国家尚未确定集体土地确权数据库的数据库标准、检查方法和汇交格式，现阶段建库流程还有一些不太明确的地方。

☆☆☆各地用户应在先掌握各地集体土地确权数据库标准、本省确权数据库建设相关要求的基础上，根据实际情况制定建库工作路线，灵活选用软件的各项工具。

☆☆☆如果大家有宝贵的意见和建议，欢迎发往中地国土2号邮箱：。

也可以拨打我们的热线电话70或者当地服务机构的热线电话。

☆☆☆本文档主要介绍集体土地所有权建库，文档中提到的集体土地确权系统涵盖所有权。

(确权包括所有权、使用权，也包括个别地方提到的所有权、宅基地使用权、建设用地使用权)☆☆☆文档还在不断建设中。

一、软件安装安装集体土地确权系统之前必须确保有K9的许可证服务、本机上安装K9平台。

下面分别介绍安装许可证服务和K9平台的步骤。

(一)许可证服务安装MapGISK9许可证服务器可以安装配置在任何一台装有MapGISK9USB加密狗的Windows电脑上。

许可证服务器可以单独安装在服务器上，也可以和MapGISK9应用产品一起安装在服务器上。

您可以按下述方法安装许可证服务管理器：1、插入MapGISK9USB加密狗；2、执行安装光盘中的许可证服务器安装程序开始安装：3、根据安装向导的提示信息继续安装，在安装过程中请根据所示的界面中输入安装密码继续进行安装：4、一旦您安装完毕，安装程序会在您的服务器上自动运行MapGIS许可证服务，如下图：(二)K9平台安装在安装好的MapGISK9SP2平台之后才能安装MapGISK9集体土地确权系统。

安装MapGISK9SP2平台之前需要卸载以前安装的以上平台产品。

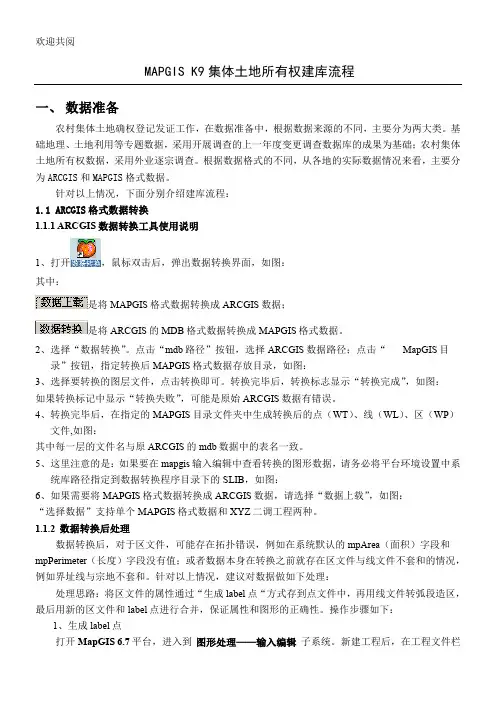

ＭAPＧＩS Ｋ9集体土地所有权建库流程一、数据准备农村集体土地确权登记发证工作，在数据准备中，根据数据来源的不同，主要分为两大类。

基础地理、土地利用等专题数据，采用开展调查的上一年度变更调查数据库的成果为基础；农村集体土地所有权数据,采用外业逐宗调查。

根据数据格式的不同，从各地的实际数据情况来看，主要分为ARCGIＳ和ＭAPGＩＳ格式数据。

针对以上情况,下面分别介绍建库流程：１.１ ARCGIS格式数据转换1.1．１ARCGＩＳ数据转换工具使用说明1、打开，鼠标双击后,弹出数据转换界面,如图:其中:是将MＡPGIＳ格式数据转换成ARCGIＳ数据;是将ARＣＧＩS的MDB格式数据转换成ＭAＰＧIS格式数据。

2、选择“数据转换”。

点击“mdｂ路径”按钮，选择ARCGＩS数据路径;点击“MaｐGIS目录”按钮，指定转换后ＭＡＰGIS格式数据存放目录,如图：3、选择要转换的图层文件，点击转换即可。

转换完毕后,转换标志显示“转换完成”,如图:如果转换标记中显示“转换失败”,可能是原始AＲCＧIS数据有错误。

4、转换完毕后，在指定的MAPGIS目录文件夹中生成转换后的点（WT）、线(ＷＬ）、区(WP）文件,如图：其中每一层的文件名与原AＲＣGＩS的mdb数据中的表名一致。

5、这里注意的是：如果要在maｐgiｓ输入编辑中查看转换的图形数据,请务必将平台环境设置中系统库路径指定到数据转换程序目录下的SＬIB，如图：6、如果需要将MAPＧＩS格式数据转换成ARＣGＩS数据，请选择“数据上载”，如图：“选择数据”支持单个MＡPＧIS格式数据和XYZ二调工程两种。

１．1．２数据转换后处理数据转换后,对于区文件,可能存在拓扑错误，例如在系统默认的mpArea（面积)字段和mpＰeriｍｅter(长度)字段没有值；或者数据本身在转换之前就存在区文件与线文件不套和的情况,例如界址线与宗地不套和。

针对以上情况，建议对数据做如下处理：处理思路:将区文件的属性通过“生成label点“方式存到点文件中，再用线文件转弧段造区，最后用新的区文件和ｌabel点进行合并，保证属性和图形的正确性。

农村宅基地建库流程根据农村宅基地建库需求，为方便及时对采集回来的权属数据进行登记发证，我们采取先以地籍子区为单位进行建库，最终合并所有数据库的方式建立县级数据库，以下的步骤主要是详细介绍以地籍子区为单位进行建库的方式。

建库步骤参考流程图：1.数据转换将采集回来的cass数据转换成MapGIS K9数据。

前期准备：运行安装目录\MapGIS K9 SP2\CasDwgCvt_AddIn\program下的t，再运行该目录下的。

运行会提示“全部注册成功”，如下图。

运行则不会有提示。

如果是win7系统，则需注意需要用管理员账户（administrator）登录windows系统才能注册成功并使用该功能。

如果该账户被禁用，则在计算机管理中修改属性，取消“账户已禁用”前面的勾选项。

1.1新建数据库在【GDB企业管理器】中新建数据库，用于存放转换后的数据。

如下图1.打开GDB企业管理器路径：开始/所有程序/MapGIS K9 SP2/ MapGIS K9 SP2基础平台/ GDB企业管理器。

2.创建数据库右键单击MapGISLocal，选择创建数据库，设置数据库的存储位置。

1.2数据转换工具：在建库系统中【建库工具箱】-【其他辅助工具】-【数据转换工具】-【cass转换】-【数据转换】1.打开建库系统，默认的登录名和密码统一为：admin3.在建库系统的中，选择右侧的【建库工具箱】，选择【数据转换】工具4.数据转换界面DWG文件：选择需要转换的dwg格式的数据；目的数据源：选择第一步中新建的数据库；转换模板：选择C:\MapGIS K9 SP2\CasDwgCvt_AddIn\Slib\城镇地籍.sut 文件。

点击确定即可自动转换成K9格式的数据。

（如果点击“确定”按钮没有反应，请运行【CASS转换】工具下面的“编辑对照编码表”、“编辑地物编码表”、“模板编辑”、“编辑字段映射关系”等这些按钮进行激活，如果此时还是没有反应，那就要检查cass数据中进行检查，可能是界址线没有闭合的情况）1.3转换后的权属数据处理1. 从录入的信息表中将属性值赋给宗地、界址点、界址线数据层对应的属性字段（提交时为SHP格式）由于在cass里画宗地图的时候只录入了宗地代码（ZDDM）、界址点号（JZDH）、起始界址点号（SJZDH）、末端界址点号（EJZDH）、土地使用者（TDSYZ）、土地用途（TDYT）等属性, 而界址点（JZD）图层的界址点类型（JZDLX）、界标类型（JBLX）及界址线（JZX）图层的界线性质（JXXZ）、界址线类别(JZXLB)、界址线位置（JZXWZ）等属性则是批量录入在excel表中，因此需要将这些属性与图形进行挂接，具体如下：1）工具：2）操作步骤：（1）运行程序（2）加载：JZD、JZX、ZD三个图层的数据(shp格式)（3）在数据处理菜单下选择原始录入的表格（4）执行程序执行之后，会把表中的属性赋值给权属图形数据的对应属性字段中，同时可以将“权利人、土地信息表”中的数据进行汇总生成一个新的excel表格保存为“宗地信息表.xls”，以备后续进行属性挂接时使用。

五、关于后期数据库怎样处理1、等作业人员把前期数据完全检查好后，就直接交给技术部处理2、在后期数据库怎样处理：先新建数据字典――再建工程文件（1）新建数据字典启动MAPGIS土地利用数据库管理系统—文件――新建（把名称输好）①――点下一步（按照②界面输好后就可以了）②――点“完成”在点“是”就新建好了数据字典①②（2）怎样编辑数据字典数据字典――数据字典编辑①――点确定②（点权属代码－先点一下四川省－然后把增加选中－在然后把当前代码、当前名称输好，点应用就增加好了）①②（2）怎样建工程文件启动MAPGIS土地利用数据库管理系统—文件――新建工程①（填写工程名称）－下一步②（填写数据字典、接合图表、辖区文件、模板路径，切记一定要把图形带号填写正确，）――下一步――完成①②2、需要处理行政辖区里面的哪些属性：计算面积――平差面积――控制面积（1）怎样处理计算面积启动MAPGIS土地利用数据库管理系统――建库工具――文件内属性赋值①（把平方米换成亩就成控制面积）――赋值②――确定①②（1）怎样处理平差面积启动MAPGIS土地利用数据库管理系统――建库工具――各级平差①（整县是把整个县所有的辖区合并成成一个面，根据甲方要控制的面积输在整县辖区里面；然后通过整县控制面积、XZXQ计算面积平差到每个XZXQ平差面积里面，这样就得成了平差面积）――开始平差②――点是就OK了①②（4）控制面积怎样得来的控制面积只有整县才有，它是根据甲方的需求才能这样处理，整县是用来辅助的，把面积平差完后，不用它4、需要处理图斑里面哪些属性：生图斑号－田坎系数－权属代码、名称――计算机面积――毛面积――净面积（1）怎样生图斑号建库工具――重复字段处理①（按照界面输好）――整理――是――确定①（2）怎样处理田坎系数启动编辑子系统――区编辑――根据参数赋属性①――查找条件②――确定③（把田坎系数选中、输好）①②③（3）怎样处理权属代码、名称启动MAPGIS土地利用数据库管理系统――建库工具――根据文件输属性①（把里面每一步填写好后，点输入――是就可以了，名称也一样）①（4）怎样处理计算机面积启动MAPGIS土地利用数据库管理系统――建库工具――文件内赋属性①（图斑层里面的计算机面积这个字段要人工在编辑子系统下加,它的字段类型必须是“双精度”，行政辖区也如此）――点赋值（5）怎样处理毛面积启动MAPGIS土地利用数据库管理系统――建库工具――各级平差①――开始平差②①②③(行政辖区互相传值界面设置)（6）怎样处理净面积启动MAPGIS土地利用数据库管理系统――汇总表格――数据预处理①（这一步点完后，如果甲方要求要平差，不要选中“使用计算机面积汇总”；如果甲方要求不平差，我们就要选中“使用计算机面积汇总”，根据平差与不平差，软件自动处理出来的净面积就不同）5、怎样把线状地物宽度输成点文件启动MAPGIS土地利用数据库管理系统--6、把前期处理好后，就可以数据预处理启动MAPGIS土地利用数据库管理系统――汇总表格――数据预处理①（这一步点完后，如果甲方要求要平差，不要选中“使用计算机面积汇总”；如果甲方要求不平差，我们就要选中“使用计算机面积汇总”，根据平差与不平差，软件自动处理出来的净面积就不同）――预处理完后，就可以看统计薄了7、数据预处理好后，如果有四级地类或者有可调整地类，在输出表格前我们先去设置一下表格格式（1）启动MAPGIS土地利用数据库管理系统――设置――功能设置①（先选择打印机，在选择表格输出，然后选择模板级别，选表格模板支持四级地类就可以了②）――在单击OK就行了，再出预览表格就能够看到四级地类和可调整地类的面积了①②8、怎样建接图表结构启动MAPGIS土地利用数据库管理系统――建库工具――建立属性结构①(选中文件，在把文件类型选成接图表，)――单击打开②――点是③――确定如果点建其它点、线、面，只需要选择你要创建的文件类型就可以了，其它文件步骤都一样①②③9、用等高线赋坡度出现问题怎样处理（先把等高线（*.WL格式）转成（*.GRD格式）――怎样用*.GRD格式赋坡度）(1)怎样把等高线（*.WL格式转成*.GRD格式）空间分析――DTM分析――文件――打开数据文件――线数据文件①――打开――处理点线――高程点/线栅格化参数设置②――确定③（对话框中出现“正常处理结束”，就可关闭）――GRD格式就转好了①②③(1)怎样用*.GRD格式赋坡度启动MAPGIS土地利用数据库管理系统――编辑――耕地坡度分析①(这一步选择很关健，一定要选择“直接使用GRD数据”；如果直等高线赋坡度没有问题，就选择“从等值线图提取坡度信息”)――下一步②（对应到②选择）――下一步③（图斑结果属性项选择“坡度”，由于南溪县等高线间距是5米，所以X、都输入5）――下一步④(选择“记录坡度级别”)――点完成就行了①②③④10怎样裁剪乡图(1)启动MAPGIS土地利用数据库管理系统:设置――图面整饰参数①――按照①对话框中设置好，只不过填充图案就要设置成你想要设置的颜色—确定添加晕线（填充图案颜色为714，）；添加双晕线（填充图案图案颜色为24）①(2)输出――辖区输出①（选择你想裁剪的乡、镇名）――点OK②(这个对话框中只需要去设置网线类型为绘制十字坐标线和十字线长为10MM，图框文件名也可以设置了)――点确定弹出③――出现③对话就裁剪好了①②③11怎样裁剪标准分幅(1)启动MAPGIS土地利用数据库管理系统:设置――功能设置①――把像打印机那个对话框打上钩，然后就可见图形编辑，把裁剪图形加入边框打上钩就可以了（另外辖区输出增加四至打上钩是为了裁剪乡图用的）――点OK①(2)输出――图幅输出――双击要裁剪的图幅①――图幅输出②――椭球参数③（选择北京54）――确定――下一步④（如果想裁剪出来为大地坐标，就要把将图框转为大地坐标打钩，建议不用这个，否则裁剪出来的图符号全部变小）――下一步⑤--下一步――完成就完了①②③④⑤三、关于飞地怎样输代码比如甲和乙两块地，乙飞到甲里面去，输权属代码时和权属名称时就输成乙的代码和名称，飞地代码就输甲的代码第11 页共11 页六、怎样用MAPGIS函数1、如果我要把除耕外的坡度全部更新成“0”，地类码!="111"&&地类码!="112"&&地类码!="114"2、怎样把一个权属里面的“111”地类坡度更新成“2”权属代码=="511522107202"&&地类码=="111"&&坡度=="1"3、怎样把一个权属里面的“111”地类坡度大于“3”全部更新成“3”权属代码=="511522107202"&&地类码=="111"&&坡度>"3"。

MapGIS土地利用规划建库流程( 修订版 )☆☆☆ MapGIS土地利用规划修编软件主要用于乡镇级和县级规划建库。

本文基于2011年12月及更晚的MapGIS土地利用规划修编系统通用版乡级和县级安装包给出了供参考的规划数据库建库流程。

各地用户可根据实际情况，在仔细阅读土地利用总体规划编制规程、土地利用总体规划数据库标准、土地利用总体规划制图规范、土地利用总体规划数据库成果汇交要求、土地利用总体规划数据质量检查细则、本省规划数据库建设相关要求的基础上，灵活使用本文档以及软件中的各类工具。

☆☆☆国家尚未确定规划数据检查软件。

现阶段建库软件的一些处理方法还有待完善，欢迎大家提出宝贵的意见和建议，发往中地国土一号邮箱：whmapgis@。

也可以拨打我们的热线电话4008809970或者当地服务机构的热线电话（软件帮助中有详细的联系方式）。

☆☆☆本文档还在不断建设中。

本文以乡镇土地利用规划数据库为例进行介绍。

文中粉红色字体部分为2012年2月新增内容。

一、规划基期数据的制作规划建库首先需要获取规划基期数据，获取规划基期数据的流程如下：（一）现状数据准备一般来说，规划建库需要准备的数据有：基础地理数据和土地利用现状数据。

按照规划数据库标准，以下图层需准备好：接合图表（JHTB）、行政区（XZQ）、坡度图（PDT）、数据字典（CODE）、现状地类图斑（XZTB）、现状线状地物（XZXW）、现状零星地物（XZLW）、现状基本农田图斑（JBNTTB）等。

这些数据的来源可以是第二次全国土地调查数据，也可以是更新调查数据；数据格式可能为MapGIS 数据、ArcGIS数据、VCT数据或者其他格式。

原始资料中的现状数据最好是通过国家质量软件检查，没有拓扑错误。

之后再利用修编工具进行布局的过程中，系统可以有效的保证数据处理过程中的拓扑正确性。

用户手中的现状数据可能有多种格式，现主要分以下三种说明：MapGIS格式数据、VCT格式数据、其他格式数据。

三坪农场11队mapgis操作步骤一、1、建立存放目录打开“我的电脑”，进入D盘，在D盘建立新文件夹“土地利用规划”。

2、进行系统库设置(1)工作路径设置双击“mapgis主菜单”，进入“系统设置”，点击“工作目录”，选择“D:\土地利用在规划”。

其它的不设置，用默认的二矢量化1．添加项目，三坪农场11队的地图线2．新建线（在左边白色区域按右键---新建线）道路，林带，耕地，牧草地，水渠，居住区，生产性用地，殡葬用地，果园，未利用土地3.新建图例板（1）在空白区域按右键——新建工程图例——依次输入要建的线（2）打开图例板2.矢量化（1）．（以画道路为例）点击图例板的线文件编辑线文件需打钩----点击工具栏上的输入线如有线相交——按快捷键F12——出现上图——一般选择靠近线（母线加点）. （2）其他线层均按照以上方法进行操作。

（3）把所有的线拷贝到一个造区线里新建线——造区线——确定按其它——选择——拷贝——粘贴到——造区线要打勾（线文件全部打开，处于编辑状态，其它的关闭。

如图）（4）只打开造区线，其它的关闭，进行检查错误。

检查——线拓扑区检查——其它——自动剪断线——自动结点平差——检查——线拓扑区检查——修改错误线——选择（5）修改错误注：做完以上两步后，大部分错误已解决，剩余的线属于悬挂线，可直接删除三、拓扑重建，造区填充（1）新建区——造区——确定（2）区编辑——线工作区提取弧（所有线变黄色，一次性选中）（3）根据规划需要的内容进行图斑填充4.制作图例1、在左边空白处点右键——创建分类图例——2、边框风格选择“单线”---标题选择“居中”3、点击标题中的“点型”—将“注释高度”和“注释间隔”“汉字字体”输入数字“2”----确定4、点击预览选择自定义范围—在图中合适的范围（一般为图面左下角）画出图例板---参数应用----关闭---创建----更新窗口如图所示，这是新建的图例板点、线、面文件四、整饰出图12选择下拉菜单中的页面设置，显示下列窗口在“页面设置-版面定义”的下拉菜单中选择“系统自动检测幅面”----确定3选择下拉菜单中的“生成JPEG图像”4、出图，如下图所示。

--ＭａpGIS城镇土地调查数据库管理系统使用手册采集建库篇武汉中地数码科技有限公司二○○八年七月--目录1前言1ﻩ2ﻩ准备工作ﻩ２2.１ﻩ资料准备2ﻩ2.２数据库建设方案设计 (3)２.3注意事项 (3)3软件安装 (5)４建库流程概述6ﻩ4.1旧版地籍数据升级.................................................................................................................. ６4.２ﻩMAPＳUV初始建库8ﻩ4.３其他数据转换入库ﻩ１05数据库建库系统 (16)5.1系统初识ﻩ１65.1.1ﻩ界面介绍16ﻩ５.1.2ﻩ工程的操作17ﻩ５.１.３ﻩ地图文档的操作 (19)5．1．４ ...................................................................................................................... 图幅操作ﻩ２9 ５．1.５ﻩ辖区操作29ﻩ5．１.6输出窗口 (30)5．1.7ﻩ属性窗口 ........................................................................................................................... 3０５.1.8历史窗口........................................................................................................................ ３05.1.９图例窗口 (31)5.1.1０ﻩ工具箱窗口 ...................................................................................................................... 3２５.2ﻩ新建工程33ﻩ5.２.1ﻩ建立接合图表33ﻩ5.2.2ﻩ建立数据字典 ...................................................................................................................... 3５5.2.3建立调查工程 (37)5.3ﻩ数据加工ﻩ３9５．3.1ﻩ建立属性结构40ﻩ5.3.2拓扑处理40ﻩ----５.3．3条件合并42ﻩ5.3.４文件拼接ﻩ４25.3.5根据文件输属性............................................................................................................ ４5５.３.６ﻩ文件内属性赋值ﻩ４65.3.7ﻩ符号注记生成 ...................................................................................................................... 4７5.3.８按图斑边界剪断线状地物.......................................................................................... ４８5.3.9ﻩ数据字典编辑4ﻩ８５．4ﻩ数据处理ﻩ４95．4.1投影变换ﻩ４95.4．2ﻩ影像数据处理54ﻩ5.5旧版数据升级 (64)5．5.1属性数据处理ﻩ６4５.5.２ﻩDBＳ数据的合并7ﻩ６５.5.3其他专题数据的建立 (77)５.5.4ﻩ数据字典升级 (78)5.6ﻩ土地利用面积重算 (78)5．7数据检查 ............................................................................................................................... 8０5.７．1工作流的使用及其搭建80ﻩ5．7.2各检查项功能介绍 (89)5．7．3数据检查的使用ﻩ１065.8ﻩ数据上载入库1ﻩ０75.９图形的查询编辑1ﻩ０95.9.１ﻩ图形查询 0５.9.2图形编辑1ﻩ１75.10维护工具 (118)５.10．１ ............................................................................................................................ 环境设置１185.10.２解析编辑 (120)5.10．３ﻩ插件维护 ..................................................................................................................... 12５6数据采集系统 .................................................... １266.１ﻩ环境设置及相关说明126ﻩ６．１．1 .......................................................................................................... 系统参数设置1ﻩ２66.１.2捕捉特征点 (128)6．1.3 测点捕捉 (128)6．1．4 测点地物的关系（曲线弧线如何画）129ﻩ----6．2新建测量工程 (130)６．３ ..................................................................................................................................... 作业准备 13２6.3.1ﻩ划定测区 (132)6．3.2显示测区133ﻩ6.３.3ﻩ获得测点信息133ﻩ6.3．4ﻩ读全站仪文件 ................................................................................................................. 1３6 6．３.５ﻩ分类数据文件 (137)６．3.6ﻩ录入文件数据1ﻩ３86.4ﻩ编辑图形与属性ﻩ１39６．４．1ﻩ编辑测点 (139)６．4．2ﻩ编辑地物ﻩ１４06.4.3ﻩ编辑注记1ﻩ４5６.4.4生成等高线 (145)６.4.５基本属性统赋扩展属性ﻩ１466.4.６ﻩ重建地物扩展属性146ﻩ6.５ﻩ地籍工具 (146)６.5.1修补宗地界址点线14ﻩ６6.5．2ﻩ自动计算全部宗地信息1ﻩ４6６.5.3ﻩ鼠标单个计算宗地信息14ﻩ７6.5.４房屋生成宗地147ﻩ6.5.５根据条件统改宗地号147ﻩ6.5.6编辑宗地属性1ﻩ４８6.5.7统改宗地属性 (4)６.５．8ﻩ输出地籍报表ﻩ１496.5．９批量裁剪宗地图.......................................................................................................... 14９６.6数据检核 ............................................................................................................................. １50 ６．6．1 ..................................................................................................................... 检查地物连接１50 ６.6．2ﻩ检查地物编码 ............................................................................................................. １５16.６．3ﻩ地物封闭性检查 (152)6.６.4检查重叠界址点ﻩ１526．6.５检查重叠界址线ﻩ１526.6.6处理地物靠近点.......................................................................................................... 1５26.6．7ﻩ检查跨宗地地物 (152)6.6.8ﻩ检查重叠地物 .................................................................................................................. １５36.6．9ﻩ检查重复界址点 ........................................................................................................... １５36.6.１0ﻩ根据数据字典检查属性 (153)----6.6.11两点点状地物处理ﻩ１5４６．7数据输出与更新ﻩ１556.7．1根据模板分层输出数据.............................................................................................. 1５56.７.2ﻩ导出和导入MPＪ工程 ..................................................................................................... １55 附录1 SＱＬＳＥRVER建库步骤ﻩ１６0附录2 Orａclｅ数据库的建库步骤1ﻩ７0--1前言本手册依据中华人民共和国国土资源部最新发布的《全国第二次土地调查技术规程》、《城镇地籍数据库标准》编写，着重讲述使用ＭＡPＧIS城镇土地调查采集、建库软件建立城镇土地调查数据库的方法和步骤,提供给用户作为参考。

一农村建库系统1 MapGIS建库安装配置2 MapGIS农村土地调查建库系统--无矢量数据建库流程介绍3 MAPGIS农村土地调查建库系统--有矢量数据建库流程介绍4 数据准备矢量化→接边处理→拓扑处理→文件拼接.矢量化:输入编辑→添加项目(图像文件.msi)→新建点/线/面文件→→关联图例文件→修改图例文件→(建库软件中的.cln文件)→打开图例板-→点图例→输入线(勾上即时输入属性)→右键点击保存线文件.接边处理:库管理下地图库管理→选项下设置系统环境→新建图库→→→→→图幅批量入库→→→→→→拓扑处理(线拓扑成区)→→文件拼接→5 影像库管理影像转换(转入现mapgis格式与转出成其它格式):建库软件中→→→(网络数据库:需要新建网络数据源)→(处理影像坐标代号等信息).-→(平移至原点:直接去掉坐标信息.)加代号为负值,去代号为正值(39)6 新建特殊图层、新建工程结合图表:标准比例尺分幅下,土地利用现状索引图(记录每幅图的经纬度等信息.).等高宽:针对大比例尺而言.→→新建空工程时:各图层属性结构已存在.7 数据升级数据结构不符合二次调查结构时:对应表存在于::每个图层的标准属性结构.地类升级+权属性质升级配置文件. 地类编码和权属性质均不符合.8 拓扑关系属性赋值9 其他赋值操作根据代码赋名称/根据名称赋代码.省去一关工作量.(数据字典中代码与名称的关系).10 坡度管理不勾选的话:则只赋值为空的.有内容的不管.11 面积处理三个选项的原因:国家下发的控制面积,陆地与海岛面积分别下发.控制面积→控制面积处理→12 基本农田数据处理基本农田片块图层:→→(提取了图班编号/地类编码/地类名称/权属性质)-→→→→13 农村权属层处理-无外业调查界址点地类图班+注意要使用地类图班要备份文件.不考虑线状地物.:权属单位代码/坐落单位代码/权属性质/县/乡/村代码赋上值.界址线长度/左/右宗地籍号赋值.14 农村权属层数据处理--根据标签生成界址点界址线拓扑成区 宗地区文件.(外业采集回来的) 容差半径值不能大于10毫米.15 农村权属层数据处理--界址点剪断界址线16 辅助工具介绍17 数据检查18 出图出表转VCT生成元数据19 无矢量数据建库示例20 有矢量数据建库示例二农村管理系统1 管理系统安装配置2 图形查询-13 图形查询-24 统计分析5 土地利用变更-变更在办所有的变更都是通过变更项目来管理的.变更设置:检测图斑面积合理性:→面积是否为负. 点选范围:ctrl+点击→可选择多个图班.导入变更范围(线文件/文本文件:坐标串信息)导出项目:变更操作之前,保存范围内的图形.-→mpj工程.6 土地利用变更-图斑合并导入范围:只能是范围内的图班.--→点击合并后再ctrl+点击.左下角:变更流量.7 土地利用变更-图形分割范围/分割线.点击分割→再导范围.图班编号/面积系统为自动维护.分割线:--→是:线状地物.地类编码和宽度必须填写.扣除比例(1.0左边,0.5左右两边各扣一半0.0右边扣除))否:就不是线状地物.查看与编辑:都要处于当前编辑状态.8 土地利用变更-复杂变更复杂变更:征地变更/新建一条公路.--→征地的范围和公路的范围.Txt文本范围格式:前三行格式固定.删除线状地物:范围内的线状地物是否被征掉.9 土地利用变更-添加点添加点(零形地物)/添加线(线状地物)的操作.范围:点击→修改座标→点参数→点属性→地类编码/零形地物面积必须填写.权属:自动继承. 地类图班中零形地物面积属性已自动维护.10 土地利用变更-删除点删除点(零形地物)/删除线(线状地物)的操作.范围→点击删除点→框选→右键删除.11 土地利用变更-划归单个图斑由甲村划归到乙村:图班必须在村界上.点击划归:否(划归单个图班)→再点击划归的图班→选择划归后的单位.如果有多个相连:下拉框就有多个.然后改变行政区界线: (解析编辑中提取划归图班边界)→数据变更下:调整行政区→合并行政区(拉框选中合并的对象:图元).12 土地利用变更-划归整个权属单位村A全部图班划归到村B.点击划归:是(划归整个图班)→选择权属→合并行政区(拉框选择合并区的范围)→13 土地利用变更-变更已办功能阶段历史浏览:图形+查询属性.撤消提交:14 数据库更新上报-1--→增量数据包菜单.数据库更新标准-→更新规范.数据结构升级:采用新版建库软件建库,可以不用升级.汇总年度根据实际数据的年份决定的.15 数据库更新上报-2导出增量数据包条件:两年年度的数据库:历史与现状.现状:两种方式得到:mapgis管理系统中做实施变更得到的(有变更项目),另外:其它的数据处理方法得到的(没有变更项目的.).变得之前要备份得到历史数据库.打开的数据库是以前建立的数据库.必须--→工具:系统设置:初始化数据.导出增量数据包:管理系统打开的必须是现状数据库.-→导出增量数据包:现状数据库目录下生存两个新文件夹:Mapgis数据成果:更新成果的时候中间数据保存下来了.编辑变化量表:内容为:现状数据库目录下.按时间的顺序备份出来.主要编辑这三个字段.:------→16 农村地籍成批录入权属层:每一个宗地录入属性.自动计算分类面积.--→工程目录下:data.mdb农村自动属性建库:从图层中提取属性值存放在数据库表的相应字段中.goble表中.”专题字段对应表”-表与图层字段的对应.农村成批录入:为宗地录入属性信息.--→调用的是data.mdb表.地籍调查表:记录在codebase表中进行修改默认值.17 农村地籍成果输出宗地图:ctrl+左键--→右键输出.成批输出宗地图:数据字典.三农村变更2010.12.1.四农村变更20111109—119日比较大的影像在进K9：特别是一张图的影像。
