MAPGIS教程1：1万生成土地利用图框的步骤流程

Map GIS制作1∶10000土地利用现状图的技术与方法赵新萍　胡敬红(库尔勒市巴州土地勘测设计院,新疆库尔勒　841000)摘　要:本文通过Map GIS系统的性能特点入手,着重讲述依据地理信息系统平台制图的技术与方法,并对其在项目中的应用情况进行较详细的阐述。

关键词:Map GIS　1∶10000土地利用现状图制作　专题要素1　引　言Map GIS是通用的工具型地理信息系统软件。

具有强大的空间数据的图形显示、各类地图制图的制作功能。

作为各类数字信息的可视化工具,可将数字形式的地理信息以直观的图形形式在屏幕显示,能自动进行线段跟踪、结点平差、线段接点裁载与延伸,多边形拓扑结构的自动生成,图纸形变的非线性校正,还可自动或半自动地消除图幅之间图元的接边误差,以及错误的自动检测,同时它能对图形数据与各种专业数据进行一体化管理和空间分析查询,为多源地学信息的综合分析提供了一个理想的桌面地理信息系统。

2　基于Map GIS的地图制作与方法在作1∶10000土地利用现状图时,根据Map GIS 的图形文件对于图形的输入和编辑系统,在技术步骤上可以分为准备、数据输入、地图制作、输出4个阶段。

其中准备阶段及输出阶段的工作内容及技术与一般计算机地图无异,不再叙述。

2.1　数据输入它是采用扫描仪直接扫描原图或影像图,以栅格形式存贮于图像文件中(如:TIF、MSI),这些栅格式文件将作为屏幕矢量化时提取各类地图要素的依据。

然后在Map GIS中经过屏幕矢量化及属性信息的键盘输入,由矢量化转换成矢量数据,存入到线文件(WL)中,再进行编辑、输出。

2.2　分类归纳其在Map GIS中的具体制作方法(1)标准图框的生成在Map GIS平台上按投影变换“系列标准图框”菜单,选择“生成1∶10000图框”。

输入图框左下角经纬度,再输入图框文件名,点击图框的辅助选项,输入完毕后,系统即自动绘制出所要求的标准图框。

(2)图像的镶嵌配准在Map GIS中打开栅格数据文件进行图像的投影及配准。

卢真珍一、总体规划图包含文件及属性：工程文件名：XX乡规划图YX（晕线面）DLTB（地类图斑面）YTFQ（用途分区面）：在原地类图斑属性的后面加TDYTQLX(土地用途区类型)字符串20，TDYTQLXDM(土地用途区类型代码)字符串3，GZQLX（管制区类型）字符串20，GZQLXDM(管制区类型代码)字符串20。

DLW（道路网面）YTJJSQ（有条件建设区面）与上面一样。

TMSC（透明输出面）DLJX（地类界线）XZQJX（行政区界线）XZDW（现状地物）JBNTBJ（基本农田边界）：加BJLX字符串20GZQBJ（管制区边界）：BJLX字符串20ZJ（注记）TK（图框点）TK（图框线）TK（图框面）二、按乡镇Arcgis在检查重区导入，修复，打散，检查拓扑错误，检查面积。

基本农田保护区1转成shape格式，放入建好的文件夹中。

2打开Catalog,在上面建好的文件家中，点右键，New个人数据库，New数据集导入是高斯克里格的文件，0.0001，3导入上面转好的文件,输入名为基本农田保护区，OK。

4打开Arcinfor，添加上面数据库的基本农田保护区。

5修复：在DMT中，Feature,Repaire中，不打钩，OK。

6打散：编辑，全选，打散。

7核对面积：在属性表中，右击面积Sta看总面积记下来，再看Shape-area总面8积，要一模一样，如果不是就合Mapgis核对检查原因。

（如果很特别的掉去就去Mapgis中切割那块，在导入复制进去，其他不用动）9修改拓扑错误：若跳区，按住shift点跳去周围的面，在编辑中选自动生成面，在跳区出点3下要移动点，若属性相同就Merge，保存。

若前面的做不了，就去Mapgis中，把原来那块多切割几次，把整块变成多块后转成shape后，复制进去。

核对面积一样就可以了。

10检查重区：在Catalog数据集中New拓扑关系，重区，是。

11导入Arcgis中，让拓扑关系处于编辑状态，查看有多少错误，修改。

MAPGIS软件做地图图框步骤和方法一、绘制图框1、打开2、记下原图框左上角和右下角（对角便可）的坐标值A（a,b）B（c,d）。

3、绘制图框：MAPGIS6.7主菜单→实用服务→投影变换→MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框→矩形图框参数输入（按要求输入相关参数）→确定→绘成图框①MAPGIS6.7主菜单→实用服务→投影变换②MAPGIS投影变换系统→系列标准图框→键盘生成矩形图框③矩形图框参数输入（按要求输入相关参数）→确定注意：1.如步骤2中所示，取原图框左上角及右下角坐标分别为A（a,b）和B（c,d）。

则图廓参数中横向起始坐标值X为a,纵向起始坐标值Y为d；横向结束坐标值X为c,纵向结束坐标值Y为b。

起始点（a,d），结束点（c,b）。

2.图廓内网线参数：网起始值X及网起始值Y分别为比a和d稍大的数。

3.矩形分幅方法：选择用户自定义坐标框。

4.比例尺：选择与图相同的比例尺。

5.图框文件名：可以命名文件和选择保存路径④绘成图框二、获取经纬度坐标值（该过程需要进行MAPGIS向ARCGIS的文件转换。

）1、MAPGIS转为ARCGIS：MAPGIS6.7主菜单→图形处理→文件转换→无标题（文件转换窗口）→F文件（下拉菜单）→L装入线（单击）→MAPGIS打开文件（窗口）选择要存入的线文件（原图框）→打开→O输出（下拉菜单）→输出SHAPE文件（单击）→选择文件（对话框）→确定→ESRI SHAPE（命名shape文件并保存在指定位置）→保存（单击）①MAPGIS6.7主菜单→图形处理→文件转换②文件转换→无标题（文件转换窗口）→F文件（下拉菜单）→L装入线（单击）③L装入线（单击）→MAPGIS打开文件（窗口）选择要存入的线文件（原图框）→打开④O输出（下拉菜单）→输出SHAPE文件（单击）⑤输出SHAPE文件（单击）→选择文件（对话框）→确定⑥ESRI SHAPE（命名shape文件并保存在指定位置）→保存（单击）2、将版石.SHP文件导入预先建好的一个ARCGIS项目库内1）新建项目库：打开ArcCatalog→在指定位置（本例为E盘）新建一个File Geodatabase库文件（New File Geodatabase）2）将版石.SHP文件导入New File Geodatabase库文件在版石.SHP上点鼠标右键→下拉菜单（单击）→（单击）→对话框→在中点击→对话框中选择已建好的New File Geodatabase项目库→单击add→→单击OK①在版石.SHP上点鼠标右键→下拉菜单（单击）→（单击）②对话框→在中点击③对话框中选择已建好的New File Geodatabase项目库→单击add④→单击OK→成功导入3）在ARGMAP中打开并匹配坐标系在地图显示窗口右击→下拉菜单→→单击→对话框→→→对话框→选择一个已有文件如→add→完成①在地图显示窗口右击→下拉菜单→→单击②对话框→→点击③对话框→选择一个已有文件如→add⑤对话框→确定注意：如果需要修改坐标系参数，在对话框内单击→→进行编辑4）显示经纬度坐标并记录①在地图显示窗口右击→下拉菜单→→单击→对话框→→选择→确定②分别记下图框左上角和左下角的坐标A’(a’,b’)和B(c’,d’)三、编辑图框1、打开→添加项目（单击）：添加步骤一中的新建图框文件：版石.WP, 版石.WL, 版石.WT。

mapgis标准图框生成
MapGIS标准图框生成。

MapGIS标准图框生成是地理信息系统中常见的一项功能，它可以帮助用户快速、准确地生成符合标准的地图框架，为地图制作提供了便利。

在MapGIS软件中，标准图框生成功能十分强大，能够满足用户对地图框架的各种需求，本文将介绍MapGIS标准图框生成的基本操作和注意事项。

首先，打开MapGIS软件，在地图编辑界面中选择“标准图框生成”功能。

在
弹出的对话框中，可以设置地图框架的大小、比例尺、坐标系等参数。

用户可以根据实际需求进行灵活设置，以满足不同地图制作的要求。

在设置完参数后，点击“生成”按钮，MapGIS软件会自动根据用户设定的参
数生成标准的地图框架。

用户可以在生成后对地图框架进行进一步的调整和编辑，比如添加地图标题、图例、比例尺等元素，以及设置地图的风格和样式。

在进行标准图框生成的过程中，需要注意一些问题。

首先，要选择合适的比例
尺和坐标系，以确保地图框架的准确性和规范性。

其次，要注意地图框架的布局和设计，使其符合地图制作的要求，清晰明了，美观大方。

最后，要对生成的地图框架进行审查和调整，确保其符合标准和实际需求。

总之，MapGIS标准图框生成是地图制作中不可或缺的重要功能，它能够帮助
用户快速、准确地生成符合标准的地图框架，为地图制作提供了便利。

在使用该功能时，用户需要注意设置参数、布局设计和审查调整等方面，以确保生成的地图框架符合要求。

希望本文对MapGIS标准图框生成功能的使用有所帮助，谢谢阅读！。

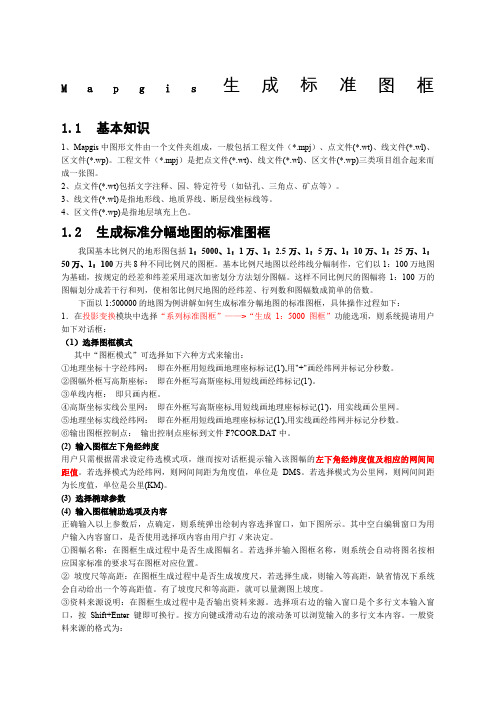

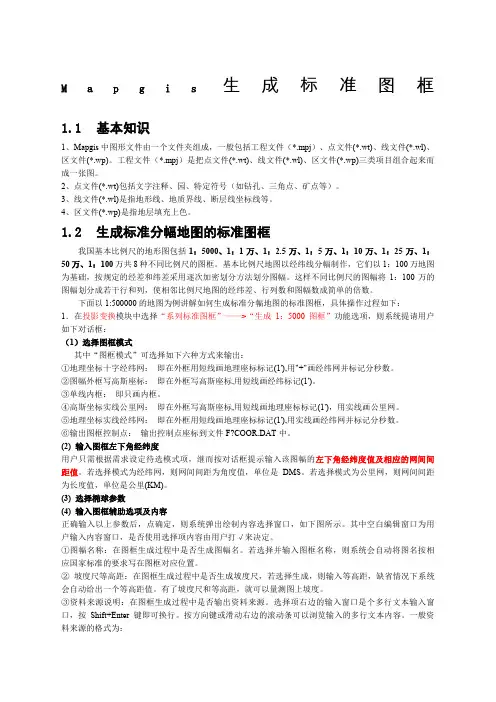

M a p g i s生成标准图框1.1基本知识1、Mapgis中图形文件由一个文件夹组成，一般包括工程文件（*.mpj）、点文件(*.wt)、线文件(*.wl)、区文件(*.wp)。

工程文件（*.mpj）是把点文件(*.wt)、线文件(*.wl)、区文件(*.wp)三类项目组合起来而成一张图。

2、点文件(*.wt)包括文字注释、园、特定符号（如钻孔、三角点、矿点等）。

3、线文件(*.wl)是指地形线、地质界线、断层线坐标线等。

4、区文件(*.wp)是指地层填充上色。

1.2生成标准分幅地图的标准图框我国基本比例尺的地形图包括1：5000、1：1万、1：2.5万、1：5万、1：10万、1：25万、1：50万、1：100万共8种不同比例尺的图框。

基本比例尺地图以经纬线分幅制作，它们以1：100万地图为基础，按规定的经差和纬差采用逐次加密划分方法划分图幅。

这样不同比例尺的图幅将1：100万的图幅划分成若干行和列，使相邻比例尺地图的经纬差、行列数和图幅数成简单的倍数。

下面以1:500000的地图为例讲解如何生成标准分幅地图的标准图框，具体操作过程如下：1．在投影变换模块中选择“系列标准图框”——>“生成1：5000图框”功能选项，则系统提请用户如下对话框：（1）选择图框模式其中“图框模式”可选择如下六种方式来输出：①地理坐标十字经纬网：即在外框用短线画地理座标标记(1'),用"+"画经纬网并标记分秒数。

②图幅外框写高斯座标：即在外框写高斯座标,用短线画经纬标记(1')。

③单线内框：即只画内框。

④高斯坐标实线公里网：即在外框写高斯座标,用短线画地理座标标记(1')，用实线画公里网。

⑤地理坐标实线经纬网：即在外框用短线画地理座标标记(1'),用实线画经纬网并标记分秒数。

⑥输出图框控制点：输出控制点座标到文件F?COOR.DAT中。

(2) 输入图框左下角经纬度用户只需根据需求设定待选模式项，继而按对话框提示输入该图幅的左下角经纬度值及相应的网间间距值。

在MapGIS中生成图框可以分为小比例尺的标准框、小比例尺的非标准框、大比例尺的标准框和大比例尺的非标准框小比例尺的标准框：以1：1万为例，其他小比例尺的标准框生成方法类似；单击‚系列标准图框‛菜单下‚生成1：1万图框‛命令，系统弹出‚1：1万图框‛对话框，输入起始经纬度，单击‚确定‛；单击‚椭球参数‛，可以设臵相应的椭球参数；系统弹出‚图框参数输入‛对话框，默认设臵，单击‚确定‛按钮，弹出‚输入接图表内容‛对话框，默认设臵，单击‚确定‛；系统自动投影生成‚1：1万‛标准图框。

小比例尺的非标准框：单击‚投影变换‛菜单下‚绘制投影经纬网‛命令，系统弹出‚参数输入‛对话框，分别输入起始经纬度和间隔等参数；单击‚角度单位‛按钮，坐标单位要和输入的起始经纬度的单位保持一致，这里设臵为‚度分秒‛；单击‚投影参数‛按钮，设臵图框投影参数，这里默认设臵，其中‚投影中心点经度‛设臵方法：由比例尺为‚1：10万‛知道，图框的投影带类型为6度分带，由起始经度为‚1170000‛，查阅‚帮助‛中的‚6度分带表‛可知，图框的中央经线恰好为‚1170000‛；设臵好‚角度单位‛、‚投影参数‛、起始经纬度、经纬线间隔、经纬线点密度等参数后，单击‚绘经纬网‛或者‚绘公里网‛单选按钮，然后单击‚确定‛按钮；系统弹出如右图所示对话框，默认设臵，单击‚确定‛按钮；系统自动投影生成‚1：10万‛非标准图框，单击右键选择‚复位‛命令，选择显示点、线文件，‚确定‛即可。

大比例尺的标准框：以1：2000为例，其他大比例尺的标准框生成方法类似；单击‚系列标准图框‛菜单下‚生成1：2000图框‛命令，弹出‚1：2000图框‛，默认设臵，单击‚确定‛按钮，即可生成1：2000标准图框。

大比例尺的非标准框：以1：2000为例，其他大比例尺的非标准框生成方法类似；单击‚系列标准图框‛菜单下‚生成1：2000图框‛命令，弹出‚1：2000图框‛；矩形分幅方法选择任意矩形分幅；设臵起始公里值、结束公里值、公里值间隔后，单击‚确定‛按钮，即可生成1：2000非标准。

标准图框的生成标准图框的生成在此我们讲两种方法。

下面我们主要以1：10000的图框为例进行讲解。

方法一：1、进入MAPGIS主界面→“实用服务”→“投影变换”。

2、“系列标准图框”→“生成1：1万图框”。

3、在弹出的下列对话框中设置图框参数。

选择图框模式：在此我们选择系统默认的高斯坐标实线公里网。

参数输入（DMS ）：在此我们输入图框左下角经纬度和网间间距。

（一般情况下，网间间距不需修改，使用默认参数即可。

只需输入图框左下角的经纬度。

在此，输入左下角的纬度为290000，经度为1125615。

）输入图框文件名：图框文件名可通过点击“图框文件名”按钮输入，也可直接在其后的空白框内输入。

选择椭球参数：点击“椭球参数”按钮选择椭球参数。

此例中选择“北京54”的椭球体。

单击此处，系统弹出如下对话框。

4、主要参数都输入完毕以后，单击“确定”按钮，系统会弹出如下对话框。

对初学者而言，“图框内容”可不管，需要时可参照用户教程。

而在“图框参数选择”的6个选项中，若所绘图框仅仅是为了出图，则需参照《实用教程》的说明，根据实际情况选取有关选项。

若所绘的图框是为了建立图库，完成多幅图的拼接，则6个选项都不需要选择。

需要选择时在选项前面打“√”，若不需要选择则去掉选项前面的“√”。

5、图框的辅助选项输入完毕后，点击“确定”按钮，系统即自动绘制出所要求的标准图框。

方法二：1、进入MAPGIS主界面→“实用服务”→“投影变换”。

2、“系列标准图框”→“根据图幅号生成图框”。

3、在系统弹出的如下对话框中输入“图幅号”，然后单击“确定”。

4、在下列对话框中只需输入“图框文件名”，其它参数均己根据所输入的“图幅号”自动生成。

5、主要参数都输入完毕以后，单击“确定”按钮，系统会弹出如下对话框。

对初学者而言，“图框内容”可不管，需要时可参照用户教程。

而在“图框参数选择”的6个选项中，若所绘图框仅仅是为了出图，则需参照《实用教程》的说明，根据实际情况选取有关选项。

Mapgis图框的生成
第一步：对于需要生成标准图框并进行校对的地图，我们首先要做到的是寻找并记下该图的经、纬度。

1、打开MAPGIS→图形处理→输入编辑。

2、在随后弹出的3个对话框中单击“确定”按钮即可。

4、在新建好工程编辑区中的空白处单击鼠标左键一下。

然后装入光栅文件。

找到需要生成图框的光栅文件，点击“打开”按钮。

栅文件左下角的一块区域（本图的经纬度在那里）。

左下角：
右上角：
第二步：收集到了所需资料，开始生成标准图框。

1、打开MAPGIS→实用服务→投影变换。

2、点击菜单栏上的“系列标准图框”→生成土地利用图框。

3、在弹出的“1：1万图框”对话框中依次键入“起点纬度”（左下角）数值、“起点经度”（右上角）数值（二者均在第一步中所得），图框模式改为实线经纬网，比例尺为1:500000，椭球参数为北京54坐标，投影6度分带，投影为高斯投影，再点击下一步。

出现如下图框，在右侧图框参数的选项中选取如下图所示四个打钩：
直接点下一步：
出现如下图框：点击重置图幅号，并修改存放文件的文件名，点击完成
即出现：
点文件下的保存文件。

2 Mapgis绘制(1万等)标准图框
点投影变换（出现话框图2-1）→系列标准图框→按需求选择比例尺，本次选择1：1万。

图2-1
图2-2
在选择比例尺后会弹出
对话框（图2-2）。

图框模式：按测绘局收集
的1：1万地形图为高斯坐
标实线公里网，如图选择；
（可以自己尝试其他选择
的效果。

）
投影参数中3个输入框：纬度和经度，在标准图中任意一点即可。

间距1万是1公里，5万是4公里。

看具体图的坐标网间距而定。

图框文件名：选择你的存放路径和你想取的文件名。

椭球参数：如果是54坐标系就选择北京54坐标系。

地质图称为老坐标系。

目前收集的一般就是80坐标系统，所以选择80西安坐标系。

（地质队提示：运用这2个选择，可以算出新老坐标系标准图幅编号，在收集该地形图需要填写，也方便查找。

全国统一编号）。

最后点确定→[这个界面是高级功能，用得比较少，可以自己现在看效果]默认点确定（即生成输入点（投影参数输入的点）所在图幅的标准图框。
