最新6月mapgis集体土地所有权建库流程操作手册汇总

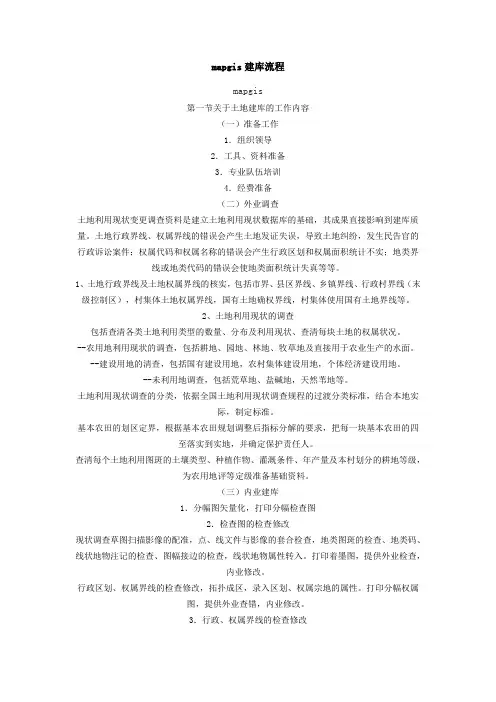

mapgis建库流程mapgis第一节关于土地建库的工作内容（一）准备工作1．组织领导2．工具、资料准备3．专业队伍培训4．经费准备（二）外业调查土地利用现状变更调查资料是建立土地利用现状数据库的基础，其成果直接影响到建库质量。

土地行政界线、权属界线的错误会产生土地发证失误，导致土地纠纷，发生民告官的行政诉讼案件；权属代码和权属名称的错误会产生行政区划和权属面积统计不实；地类界线或地类代码的错误会使地类面积统计失真等等。

1、土地行政界线及土地权属界线的核实，包括市界、县区界线、乡镇界线、行政村界线（末级控制区），村集体土地权属界线，国有土地确权界线，村集体使用国有土地界线等。

2、土地利用现状的调查包括查清各类土地利用类型的数量、分布及利用现状、查清每块土地的权属状况。

--农用地利用现状的调查，包括耕地、园地、林地、牧草地及直接用于农业生产的水面。

--建设用地的清查，包括国有建设用地，农村集体建设用地，个体经济建设用地。

--未利用地调查，包括荒草地、盐碱地，天然苇地等。

土地利用现状调查的分类，依据全国土地利用现状调查规程的过渡分类标准，结合本地实际，制定标准。

基本农田的划区定界，根据基本农田规划调整后指标分解的要求，把每一块基本农田的四至落实到实地，并确定保护责任人。

查清每个土地利用图斑的土壤类型、种植作物、灌溉条件、年产量及本村划分的耕地等级，为农用地评等定级准备基础资料。

（三）内业建库1．分幅图矢量化，打印分幅检查图2．检查图的检查修改现状调查草图扫描影像的配准，点、线文件与影像的套合检查，地类图斑的检查、地类码、线状地物注记的检查、图幅接边的检查，线状地物属性转入。

打印着墨图，提供外业检查，内业修改。

行政区划、权属界线的检查修改，拓扑成区，录入区划、权属宗地的属性。

打印分幅权属图，提供外业查错，内业修改。

3．行政、权属界线的检查修改检查行政、权属界线，对以线状地物为界的行权属界线修改为跳线线型，进行图幅接边间接边后，打印透明检查图，提交外业检查，内业修改。

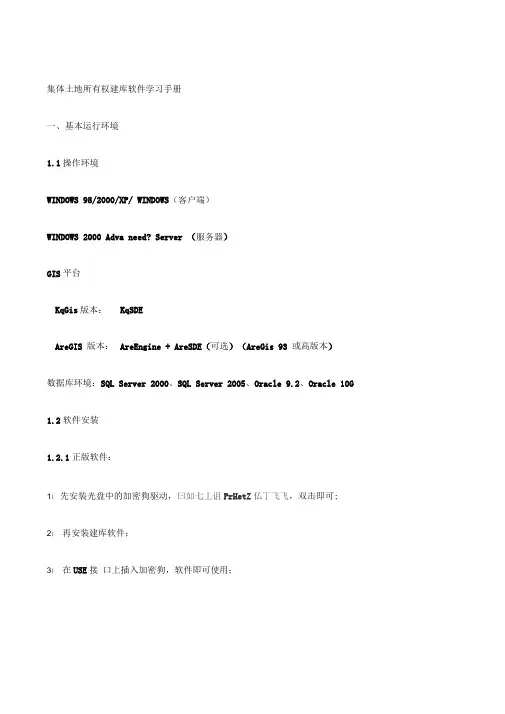

集体土地所有权建库软件学习手册一、基本运行环境1.1操作环境WINDOWS 98/2000/XP/ WINDOWS（客户端）WINDOWS 2000 Adva need? Server （服务器）GIS平台KqGis版本：KqSDEAreGIS 版本：AreEngine + AreSDE（可选）（AreGis 93 或高版本）数据库环境：SQL Server 2000、SQL Server 2005、Oracle 9.2、Oracle 10G 1.2软件安装1.2.1正版软件：1）先安装光盘中的加密狗驱动，曰如七丄诅PrHetZ仏丁飞飞，双击即可; 2）再安装建库软件；3）在USE接口上插入加密狗，软件即可使用；1.2.2试用版软件：在获取试用版程序后，双击程序下这个苍穹图标，如下图将主机特征号中的一串机器码复制到《XX公司试用版软件使用申请表》（此表可从苍穹河南技术交流群中获取）中，并真实详尽填写表中相关内容，将此表发送至河南办事处授权负责人李松（QQ）处，会反馈给申请者一个授权文件，如I订蕨亍益誰瓦汀，将此文件改名为蛊垂空并替换程序下的原始文件即可；123使用注意事项1）加密狗使用要保持加密狗是“亮”的状态；软件升级请报加密狗狗号，在加密狗上刻有；2）授权使用检查授权使用期限：可通过机器码提取工具上的检查授权按钮指定到对应授权文件检查授权使用时间，如下授权是为有意向购买的客户提供，用于客户对软件性能进行基本了解，严禁将授权文件用于商业用途，一经发现，后果自负；授权原则上能使用3次，超过三次，若有意向继续使用，请购买正版软件；1.3环境配置系统需要安装arcgis92、Office2003 （必须要有Access和Excel）以及CAD200或更高版将程序下KanqExport.arx和cad_cvs文件拷贝至CAD安装路径下启动CAD在命令行输入即pload，在弹出的对话框中点击“内容”按钮，将KanqExport.arx添加至启动组1.4程序注册1.4.1批量注册针对不同系统分别选择程序下的.bat文件进行注册142单独注册点击任何一个dll文件，右键，打开方式，选择C:\WINDOWS\system32\regsvr32文件，并勾选始终用这个程序打开这种类型的文件；注：XP系统可以一次性打开所有dll文件，WIN7系统下可以一次性打开15个dll文件；二、图形库创建、标准化检查、数据库备份，以图形库业务库连接配置单击曲迴透启动程序，点击【数据库配置】进入程序配置连接界面2.1图形库创建支持三种类型数据库：MDB SQLSERVERORCALE支持两种平台：ARCGIS平台与KQ平台创建数据库的依据：图形库字典配置中的表名及表结构如数据库中需增加图层，可在【图形库字典配置】里添加图层结构，再去创建数据库。

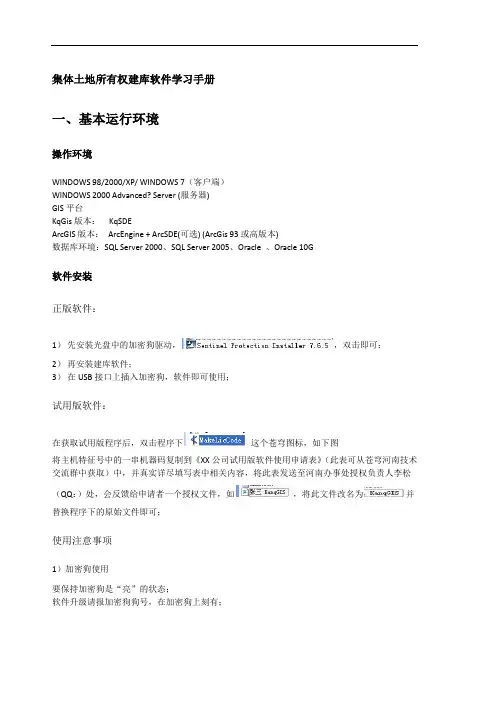

集体土地所有权建库软件学习手册一、基本运行环境操作环境WINDOWS 98/2000/XP/ WINDOWS 7（客户端）WINDOWS 2000 Advanced? Server (服务器)GIS平台KqGis版本：KqSDEArcGIS版本：ArcEngine + ArcSDE(可选) (ArcGis 93或高版本)数据库环境：SQL Server 2000、SQL Server 2005、Oracle 、Oracle 10G软件安装正版软件：1）先安装光盘中的加密狗驱动，，双击即可；2）再安装建库软件；3）在USB接口上插入加密狗，软件即可使用；试用版软件：在获取试用版程序后，双击程序下这个苍穹图标，如下图将主机特征号中的一串机器码复制到《XX公司试用版软件使用申请表》（此表可从苍穹河南技术交流群中获取）中，并真实详尽填写表中相关内容，将此表发送至河南办事处授权负责人李松（QQ：）处，会反馈给申请者一个授权文件，如，将此文件改名为并替换程序下的原始文件即可；使用注意事项1）加密狗使用要保持加密狗是“亮”的状态；软件升级请报加密狗狗号，在加密狗上刻有；2）授权使用检查授权使用期限：可通过机器码提取工具上的检查授权按钮指定到对应授权文件检查授权使用时间，如下授权是为有意向购买的客户提供，用于客户对软件性能进行基本了解，严禁将授权文件用于商业用途，一经发现，后果自负；授权原则上能使用3次，超过三次，若有意向继续使用，请购买正版软件；环境配置系统需要安装arcgis92、Office2003（必须要有Access和Excel）以及CAD2004或更高版本将程序下和cad_cvs文件拷贝至CAD安装路径下启动CAD,在命令行输入appload，在弹出的对话框中点击“内容”按钮，将添加至启动组程序注册批量注册针对不同系统分别选择程序下的.bat文件进行注册单独注册点击任何一个dll文件，右键，打开方式，选择C:\WINDOWS\system32\regsvr32文件，并勾选始终用这个程序打开这种类型的文件；注：XP系统可以一次性打开所有dll文件，WIN7系统下可以一次性打开15个dll文件；二、图形库创建、标准化检查、数据库备份，以图形库业务库连接配置单击启动程序，点击【数据库配置】进入程序配置连接界面图形库创建支持三种类型数据库：MDB，SQLSERVER，ORCALE支持两种平台：ARCGIS平台与KQ平台创建数据库的依据：图形库字典配置中的表名及表结构如数据库中需增加图层，可在【图形库字典配置】里添加图层结构，再去创建数据库。

M精编G I S K集体土地所有权建库流程通用n e wDocument number：BGCG-0857-BTDO-0089-2022MAPGIS K9集体土地所有权建库流程☆☆☆本文档基于2012年6月的MapGIS集体土地所有权建库系统给出了供参考的所有权建库流程。

由于国家尚未确定集体土地确权数据库的数据库标准、检查方法和汇交格式，现阶段建库流程还有一些不太明确的地方。

☆☆☆各地用户应在先掌握各地集体土地确权数据库标准、本省确权数据库建设相关要求的基础上，根据实际情况制定建库工作路线，灵活选用软件的各项工具。

☆☆☆如果大家有宝贵的意见和建议，欢迎发往中地国土2号邮箱：。

也可以拨打我们的热线电话70或者当地服务机构的热线电话。

☆☆☆本文档主要介绍集体土地所有权建库，文档中提到的集体土地确权系统涵盖所有权。

(确权包括所有权、使用权，也包括个别地方提到的所有权、宅基地使用权、建设用地使用权)☆☆☆文档还在不断建设中。

一、软件安装安装集体土地确权系统之前必须确保有K9的许可证服务、本机上安装K9平台。

下面分别介绍安装许可证服务和K9平台的步骤。

(一)许可证服务安装MapGISK9许可证服务器可以安装配置在任何一台装有MapGISK9USB加密狗的Windows电脑上。

许可证服务器可以单独安装在服务器上，也可以和MapGISK9应用产品一起安装在服务器上。

您可以按下述方法安装许可证服务管理器：1、插入MapGISK9USB加密狗；2、执行安装光盘中的许可证服务器安装程序开始安装：3、根据安装向导的提示信息继续安装，在安装过程中请根据所示的界面中输入安装密码继续进行安装：4、一旦您安装完毕，安装程序会在您的服务器上自动运行MapGIS许可证服务，如下图：(二)K9平台安装在安装好的MapGISK9SP2平台之后才能安装MapGISK9集体土地确权系统。

安装MapGISK9SP2平台之前需要卸载以前安装的以上平台产品。

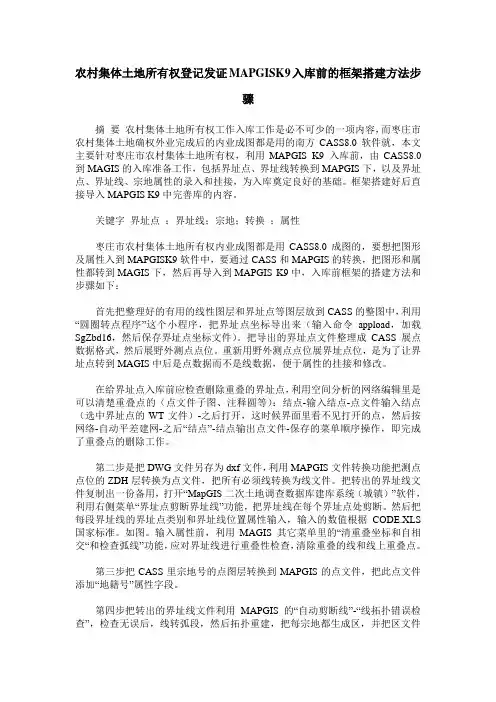

农村集体土地所有权登记发证MAPGISK9入库前的框架搭建方法步骤摘要农村集体土地所有权工作入库工作是必不可少的一项内容，而枣庄市农村集体土地确权外业完成后的内业成图都是用的南方CASS8.0软件就，本文主要针对枣庄市农村集体土地所有权，利用MAPGIS K9 入库前，由CASS8.0到MAGIS的入库准备工作，包括界址点、界址线转换到MAPGIS下，以及界址点、界址线、宗地属性的录入和挂接，为入库奠定良好的基础。

框架搭建好后直接导入MAPGIS K9中完善库的内容。

关键字界址点；界址线；宗地；转换；属性枣庄市农村集体土地所有权内业成图都是用CASS8.0成图的，要想把图形及属性入到MAPGISK9软件中，要通过CASS和MAPGIS的转换，把图形和属性都转到MAGIS下，然后再导入到MAPGIS K9中，入库前框架的搭建方法和步骤如下：首先把整理好的有用的线性图层和界址点等图层放到CASS的整图中，利用“圆圈转点程序”这个小程序，把界址点坐标导出来（输入命令appload，加载SgZbd16，然后保存界址点坐标文件）。

把导出的界址点文件整理成CASS展点数据格式，然后展野外测点点位。

重新用野外测点点位展界址点位，是为了让界址点转到MAGIS中后是点数据而不是线数据，便于属性的挂接和修改。

在给界址点入库前应检查删除重叠的界址点，利用空间分析的网络编辑里是可以清楚重叠点的（点文件子图、注释圆等）：结点-输入结点-点文件输入结点（选中界址点的WT文件）-之后打开，这时候界面里看不见打开的点，然后按网络-自动平差建网-之后“结点”-结点输出点文件-保存的菜单顺序操作，即完成了重叠点的删除工作。

第二步是把DWG文件另存为dxf文件，利用MAPGIS文件转换功能把测点点位的ZDH层转换为点文件，把所有必须线转换为线文件。

把转出的界址线文件复制出一份备用，打开“MapGIS二次土地调查数据库建库系统（城镇）”软件，利用右侧菜单“界址点剪断界址线”功能，把界址线在每个界址点处剪断。

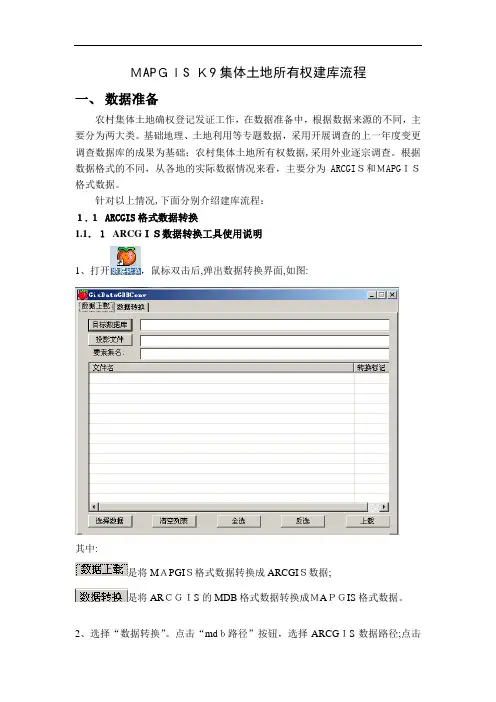

ＭAPＧＩS Ｋ9集体土地所有权建库流程一、数据准备农村集体土地确权登记发证工作，在数据准备中，根据数据来源的不同，主要分为两大类。

基础地理、土地利用等专题数据，采用开展调查的上一年度变更调查数据库的成果为基础；农村集体土地所有权数据,采用外业逐宗调查。

根据数据格式的不同，从各地的实际数据情况来看，主要分为ARCGIＳ和ＭAPGＩＳ格式数据。

针对以上情况,下面分别介绍建库流程：１.１ ARCGIS格式数据转换1.1．１ARCGＩＳ数据转换工具使用说明1、打开，鼠标双击后,弹出数据转换界面,如图:其中:是将MＡPGIＳ格式数据转换成ARCGIＳ数据;是将ARＣＧＩS的MDB格式数据转换成ＭAＰＧIS格式数据。

2、选择“数据转换”。

点击“mdｂ路径”按钮，选择ARCGＩS数据路径;点击“MaｐGIS目录”按钮，指定转换后ＭＡＰGIS格式数据存放目录,如图：3、选择要转换的图层文件，点击转换即可。

转换完毕后,转换标志显示“转换完成”,如图:如果转换标记中显示“转换失败”,可能是原始AＲCＧIS数据有错误。

4、转换完毕后，在指定的MAPGIS目录文件夹中生成转换后的点（WT）、线(ＷＬ）、区(WP）文件,如图：其中每一层的文件名与原AＲＣGＩS的mdb数据中的表名一致。

5、这里注意的是：如果要在maｐgiｓ输入编辑中查看转换的图形数据,请务必将平台环境设置中系统库路径指定到数据转换程序目录下的SＬIB，如图：6、如果需要将MAPＧＩS格式数据转换成ARＣGＩS数据，请选择“数据上载”，如图：“选择数据”支持单个MＡPＧIS格式数据和XYZ二调工程两种。

１．1．２数据转换后处理数据转换后,对于区文件,可能存在拓扑错误，例如在系统默认的mpArea（面积)字段和mpＰeriｍｅter(长度)字段没有值；或者数据本身在转换之前就存在区文件与线文件不套和的情况,例如界址线与宗地不套和。

针对以上情况，建议对数据做如下处理：处理思路:将区文件的属性通过“生成label点“方式存到点文件中，再用线文件转弧段造区，最后用新的区文件和ｌabel点进行合并，保证属性和图形的正确性。

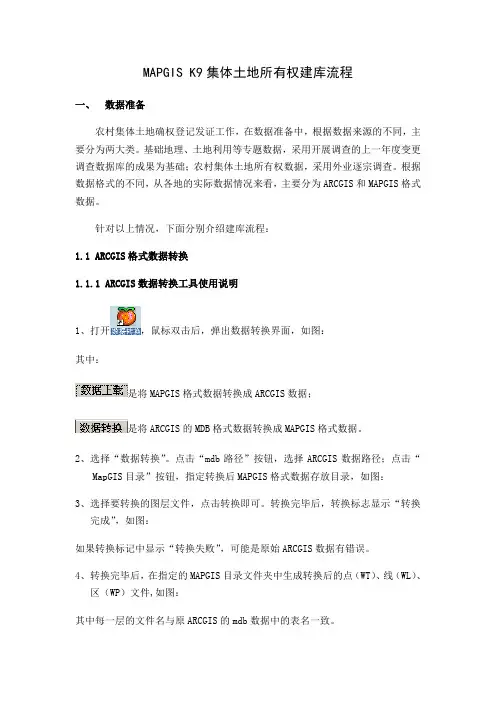

MAPGIS K9集体土地所有权建库流程一、数据准备农村集体土地确权登记发证工作，在数据准备中，根据数据来源的不同，主要分为两大类。

基础地理、土地利用等专题数据，采用开展调查的上一年度变更调查数据库的成果为基础；农村集体土地所有权数据，采用外业逐宗调查。

根据数据格式的不同，从各地的实际数据情况来看，主要分为ARCGIS和MAPGIS格式数据。

针对以上情况，下面分别介绍建库流程：1.1 ARCGIS格式数据转换1.1.1 ARCGIS数据转换工具使用说明1、打开，鼠标双击后，弹出数据转换界面，如图：其中：是将MAPGIS格式数据转换成ARCGIS数据；是将ARCGIS的MDB格式数据转换成MAPGIS格式数据。

2、选择“数据转换”。

点击“mdb路径”按钮，选择ARCGIS数据路径；点击“MapGIS目录”按钮，指定转换后MAPGIS格式数据存放目录，如图：3、选择要转换的图层文件，点击转换即可。

转换完毕后，转换标志显示“转换完成”，如图：如果转换标记中显示“转换失败”，可能是原始ARCGIS数据有错误。

4、转换完毕后，在指定的MAPGIS目录文件夹中生成转换后的点（WT）、线（WL）、区（WP）文件,如图：其中每一层的文件名与原ARCGIS的mdb数据中的表名一致。

5、这里注意的是：如果要在mapgis输入编辑中查看转换的图形数据，请务必将平台环境设置中系统库路径指定到数据转换程序目录下的SLIB，如图：6、如果需要将MAPGIS格式数据转换成ARCGIS数据，请选择“数据上载”，如图：“选择数据”支持单个MAPGIS格式数据和XYZ二调工程两种。

1.1.2 数据转换后处理数据转换后，对于区文件，可能存在拓扑错误，例如在系统默认的mpArea （面积）字段和mpPerimeter（长度）字段没有值；或者数据本身在转换之前就存在区文件与线文件不套和的情况，例如界址线与宗地不套和。

针对以上情况，建议对数据做如下处理：处理思路：将区文件的属性通过“生成label点“方式存到点文件中，再用线文件转弧段造区，最后用新的区文件和label点进行合并，保证属性和图形的正确性。

五、关于后期数据库怎样处理1、等作业人员把前期数据完全检查好后，就直接交给技术部处理2、在后期数据库怎样处理：先新建数据字典――再建工程文件（1）新建数据字典启动MAPGIS土地利用数据库管理系统—文件――新建（把名称输好）①――点下一步（按照②界面输好后就可以了）②――点“完成”在点“是”就新建好了数据字典①②（2）怎样编辑数据字典数据字典――数据字典编辑①――点确定②（点权属代码－先点一下四川省－然后把增加选中－在然后把当前代码、当前名称输好，点应用就增加好了）①②（2）怎样建工程文件启动MAPGIS土地利用数据库管理系统—文件――新建工程①（填写工程名称）－下一步②（填写数据字典、接合图表、辖区文件、模板路径，切记一定要把图形带号填写正确，）――下一步――完成①②2、需要处理行政辖区里面的哪些属性：计算面积――平差面积――控制面积（1）怎样处理计算面积启动MAPGIS土地利用数据库管理系统――建库工具――文件内属性赋值①（把平方米换成亩就成控制面积）――赋值②――确定①②（1）怎样处理平差面积启动MAPGIS土地利用数据库管理系统――建库工具――各级平差①（整县是把整个县所有的辖区合并成成一个面，根据甲方要控制的面积输在整县辖区里面；然后通过整县控制面积、XZXQ计算面积平差到每个XZXQ平差面积里面，这样就得成了平差面积）――开始平差②――点是就OK了①②（4）控制面积怎样得来的控制面积只有整县才有，它是根据甲方的需求才能这样处理，整县是用来辅助的，把面积平差完后，不用它4、需要处理图斑里面哪些属性：生图斑号－田坎系数－权属代码、名称――计算机面积――毛面积――净面积（1）怎样生图斑号建库工具――重复字段处理①（按照界面输好）――整理――是――确定①（2）怎样处理田坎系数启动编辑子系统――区编辑――根据参数赋属性①――查找条件②――确定③（把田坎系数选中、输好）①②③（3）怎样处理权属代码、名称启动MAPGIS土地利用数据库管理系统――建库工具――根据文件输属性①（把里面每一步填写好后，点输入――是就可以了，名称也一样）①（4）怎样处理计算机面积启动MAPGIS土地利用数据库管理系统――建库工具――文件内赋属性①（图斑层里面的计算机面积这个字段要人工在编辑子系统下加,它的字段类型必须是“双精度”，行政辖区也如此）――点赋值（5）怎样处理毛面积启动MAPGIS土地利用数据库管理系统――建库工具――各级平差①――开始平差②①②③(行政辖区互相传值界面设置)（6）怎样处理净面积启动MAPGIS土地利用数据库管理系统――汇总表格――数据预处理①（这一步点完后，如果甲方要求要平差，不要选中“使用计算机面积汇总”；如果甲方要求不平差，我们就要选中“使用计算机面积汇总”，根据平差与不平差，软件自动处理出来的净面积就不同）5、怎样把线状地物宽度输成点文件启动MAPGIS土地利用数据库管理系统--6、把前期处理好后，就可以数据预处理启动MAPGIS土地利用数据库管理系统――汇总表格――数据预处理①（这一步点完后，如果甲方要求要平差，不要选中“使用计算机面积汇总”；如果甲方要求不平差，我们就要选中“使用计算机面积汇总”，根据平差与不平差，软件自动处理出来的净面积就不同）――预处理完后，就可以看统计薄了7、数据预处理好后，如果有四级地类或者有可调整地类，在输出表格前我们先去设置一下表格格式（1）启动MAPGIS土地利用数据库管理系统――设置――功能设置①（先选择打印机，在选择表格输出，然后选择模板级别，选表格模板支持四级地类就可以了②）――在单击OK就行了，再出预览表格就能够看到四级地类和可调整地类的面积了①②8、怎样建接图表结构启动MAPGIS土地利用数据库管理系统――建库工具――建立属性结构①(选中文件，在把文件类型选成接图表，)――单击打开②――点是③――确定如果点建其它点、线、面，只需要选择你要创建的文件类型就可以了，其它文件步骤都一样①②③9、用等高线赋坡度出现问题怎样处理（先把等高线（*.WL格式）转成（*.GRD格式）――怎样用*.GRD格式赋坡度）(1)怎样把等高线（*.WL格式转成*.GRD格式）空间分析――DTM分析――文件――打开数据文件――线数据文件①――打开――处理点线――高程点/线栅格化参数设置②――确定③（对话框中出现“正常处理结束”，就可关闭）――GRD格式就转好了①②③(1)怎样用*.GRD格式赋坡度启动MAPGIS土地利用数据库管理系统――编辑――耕地坡度分析①(这一步选择很关健，一定要选择“直接使用GRD数据”；如果直等高线赋坡度没有问题，就选择“从等值线图提取坡度信息”)――下一步②（对应到②选择）――下一步③（图斑结果属性项选择“坡度”，由于南溪县等高线间距是5米，所以X、都输入5）――下一步④(选择“记录坡度级别”)――点完成就行了①②③④10怎样裁剪乡图(1)启动MAPGIS土地利用数据库管理系统:设置――图面整饰参数①――按照①对话框中设置好，只不过填充图案就要设置成你想要设置的颜色—确定添加晕线（填充图案颜色为714，）；添加双晕线（填充图案图案颜色为24）①(2)输出――辖区输出①（选择你想裁剪的乡、镇名）――点OK②(这个对话框中只需要去设置网线类型为绘制十字坐标线和十字线长为10MM，图框文件名也可以设置了)――点确定弹出③――出现③对话就裁剪好了①②③11怎样裁剪标准分幅(1)启动MAPGIS土地利用数据库管理系统:设置――功能设置①――把像打印机那个对话框打上钩，然后就可见图形编辑，把裁剪图形加入边框打上钩就可以了（另外辖区输出增加四至打上钩是为了裁剪乡图用的）――点OK①(2)输出――图幅输出――双击要裁剪的图幅①――图幅输出②――椭球参数③（选择北京54）――确定――下一步④（如果想裁剪出来为大地坐标，就要把将图框转为大地坐标打钩，建议不用这个，否则裁剪出来的图符号全部变小）――下一步⑤--下一步――完成就完了①②③④⑤三、关于飞地怎样输代码比如甲和乙两块地，乙飞到甲里面去，输权属代码时和权属名称时就输成乙的代码和名称，飞地代码就输甲的代码第11 页共11 页六、怎样用MAPGIS函数1、如果我要把除耕外的坡度全部更新成“0”，地类码!="111"&&地类码!="112"&&地类码!="114"2、怎样把一个权属里面的“111”地类坡度更新成“2”权属代码=="511522107202"&&地类码=="111"&&坡度=="1"3、怎样把一个权属里面的“111”地类坡度大于“3”全部更新成“3”权属代码=="511522107202"&&地类码=="111"&&坡度>"3"。

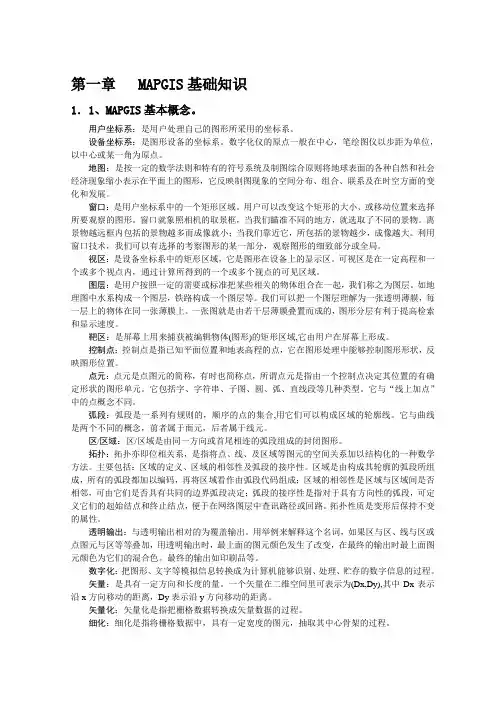

第一章 MAPGIS基础知识1．1、MAPGIS基本概念。

用户坐标系：是用户处理自己的图形所采用的坐标系。

设备坐标系：是图形设备的坐标系。

数字化仪的原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。

地图：是按一定的数学法则和特有的符号系统及制图综合原则将地球表面的各种自然和社会经济现象缩小表示在平面上的图形，它反映制图现象的空间分布、组合、联系及在时空方面的变化和发展。

窗口：是用户坐标系中的一个矩形区域。

用户可以改变这个矩形的大小、或移动位置来选择所要观察的图形。

窗口就象照相机的取景框，当我们瞄准不同的地方，就选取了不同的景物。

离景物越远框内包括的景物越多而成像就小；当我们靠近它，所包括的景物越少，成像越大。

利用窗口技术，我们可以有选择的考察图形的某一部分，观察图形的细致部分或全局。

视区：是设备坐标系中的矩形区域，它是图形在设备上的显示区。

可视区是在一定高程和一个或多个视点内，通过计算所得到的一个或多个视点的可见区域。

图层：是用户按照一定的需要或标准把某些相关的物体组合在一起，我们称之为图层。

如地理图中水系构成一个图层，铁路构成一个图层等。

我们可以把一个图层理解为一张透明薄膜，每一层上的物体在同一张薄膜上。

一张图就是由若干层薄膜叠置而成的，图形分层有利于提高检索和显示速度。

靶区：是屏幕上用来捕获被编辑物体(图形)的矩形区域,它由用户在屏幕上形成。

控制点：控制点是指已知平面位置和地表高程的点，它在图形处理中能够控制图形形状，反映图形位置。

点元：点元是点图元的简称，有时也简称点，所谓点元是指由一个控制点决定其位置的有确定形状的图形单元。

它包括字、字符串、子图、圆、弧、直线段等几种类型。

它与“线上加点”中的点概念不同。

弧段：弧段是一系列有规则的，顺序的点的集合,用它们可以构成区域的轮廓线。

它与曲线是两个不同的概念，前者属于面元，后者属于线元。

区/区域：区/区域是由同一方向或首尾相连的弧段组成的封闭图形。

第二章数据准备任何一个系统的建立，都离不开数据的准备工作，准备工作做的越好，越便于后面的工作的进行，为了方便用户，避免进行不必要的重复工作，提高工作效率，系统提供了高效、方便、准确的数据录入方法。

本系统的数据分为空间数据和属性数据两大类。

2．1、空间数据空间数据指详查工作中所涉及到的图斑，零星地物，线状地物，行政辖区、基本农田保护区、海陆和争议区等地物图形数据，是地物要素直观的体现，空间数据准备的好坏或进度的快慢，将直接影响土地详查工作的进行。

为了更快、更好、更有效的进行空间数据的采集准备，系统提供多种数据采集方法。

如：扫描矢量化输入、数字化仪输入、外部数据转换输入等，用户可以根据具体情况选择不同的建库方式。

2．1．1、基本建库步骤空间数据采集与建库工作在MAPGIS平台中进行，根据实际分两种不同情况，一种是全面进行数字化建库，另一种是在已有图形数据库的基础上进行建库，建库工作以土地详查起始年份为基本数据库，按变更年度逐年建立动态数据库。

（1）、全面数字化建库过程如下：1、扫描底图2、矢量化处理，其操作见第一章MAPGIS基础知识。

3、图形校正，具体操作见MAPGIS误差校正。

4、投影转换及比例尺归化，具体操作见第一章MAPGIS基础知识。

5、图形拼接处理（2）、如果用户非全面数字化建库，即在已有的图形库或在外系统的数据如AutoCAD、MapINFO等中已经有图形数据，可以用数据转换方式建库，数据的转换见MAPGIS数据转换部分，以上只是空间数据的入库，也就是说，是图形数据的录入，空间数据入库后，我们需要对属性数据进行入库，关于属性数据的入库见第三章建库部分。

2．1．2、数据分层对于详查数据而言，为了提高系统数据的处理和工作的效率，便于数据分析处理，满足资源动态监测工作需要。

对全部数据进行合理分层是十分必要的。

结合详查日常管理技术要求，系统按以下项目进行分层：1、行政辖区：行政辖区包括各级行政界线，分别以相应的线型符号表示。

第一部分建立土地利用现状数据库第一章数据准备第一节概述MAPGIS土地利用数据库管理系统软件主要是针对县市级1:10000土地利用现状图的日常管理而开发的软件，它的使用步骤和操作模块按照以下图示进行，各个部分可以单独使用，也可以联合一体，以下操作是在MAPGIS软件6.2及以上版本的基础上实现的。

变更数据处理如下图：第二节图形数据采集图形数据的采集一般是利用1:10000标准分幅土地利用图完成的，所以本节内容按照分幅数据和图幅数据合并方式编写，图形数据的图幅合并一般在分幅属性录入和归并后进行，即此时的分幅图形文件是带有属性数据的，合并后的图形是整个县（市）的，也带有属性。

1.2.1 图纸扫描对不同类型和质量的图件采用不同的扫描方式。

对于薄膜图和单色纸图，采用黑白二值方式扫描；对于彩色纸图，采用灰度方式扫描。

1:10000土地利用现状图可以采用单幅分块扫描或单幅整块扫描，分辨率不得低于200DPI，文件保存为TIFF格式。

注意，扫描时图纸要放正，扫描得到的图像图幅下方两个内图廓点的连线与水平线的角度误差不超过0.2度。

1.2.2 图像校正图像校正的操作步骤如下：1、从“开始”菜单中找到程序组“MAPGIS土地利用数据库管理系统”，启动“MAPGIS 主菜单”程序。

2、在“MAPGIS主菜单”中启动“图像分析”模块。

3、从“文件”菜单下点击启动“数据输入”，将扫描的TIFF文件转换为内部MSI文件格式。

弹出如下对话框：（1）设定转换数据类型为TIF（*.tif）文件，指定目标文件目录为用户工作目录；（2）填加文件按钮用来填加扫描后的TIF文件到转换文件列表中，也可以直接点击添加目录按钮选择TIF文件所在的目录；（3）点击转换按钮开始数据格式转换，完成后系统提示转换成功；（4）转换完毕后，点击关闭按钮推出当前活动窗口。

2、点击“文件”菜单下“打开影像”命令，选择转换后的文件。

3、点击“镶嵌融合”菜单下“图幅生成控制点”命令，弹出如下窗口。

第三章系统建库系统建库是指把土地管理所涉及到的信息用计算机管理起来，它具有两个方面的含义，其一是初始建立系统库，是完成从手工管理信息到计算机来辅助管理的一个过程，其二是指在初始建库完成后，在使用的过程中，及时的更新系统库，保持系统库的生命力。

在本系统中，建库包括如下两个方面的工作:(1)基础数据准备:该部分包括下面将要介绍的空间数据和属性数据的准备.(2)详查工程的建立:该部分为准备好的数据最终如何进入系统。

首先我们先介绍一下详查工程的概念:详查系统的工程为*.lnd文件,在详查系统中，我们采用年度分项目进行处理，没一个年度的地物要素为一个项目,所以一个工程包括多个项目。

而一个项目分别是一个MAPGIS工程,在一个MAPGIS工程中,可以包括多个点线面文件。

我们可以用一个简单的图例来表示它.3．1、空间数据的入库空间数据指用户把详查日常工作所涉及到的地物图形数据信息如图斑、零星地物、线状地物、行政辖区等的图形数据通过第二章所介绍的几种方法采集，形成相应的地物文件。

（1）、空间数据全面数字化建库的基本步骤及要求：1、底图扫描：扫描土地利用现状图时，分辨率不底于心不300DPI，并对扫描的图象初步校正。

图象的校正请参考MAPGIS参考手册的图象分析部分。

2、矢量化：矢量化以栅格图像的中心线进行矢量化处理，矢量化后回放的图形与原图的线重合最大误差不应大于0.15mm，具体矢量化操作见第一章的编辑部分。

3、图形校正：用图幅的理论值进行全自动校正处理。

具体操作见误差矫正部分。

4、投影转换及比例尺统一：在系统中的点位坐标均以大地坐标表示，要求投影后的单位是米。

整个区域比例尺统一。

具体操作见投影变换部分。

1、图形拼接处理：为了使土地详查基础信息真正做到理论上的不重不漏，数据一致，必须对图幅进行拼接处理，使图幅周边图斑和线状地物之间完全吻合、地类一致。

2、数据分层处理：为解决在数据处理中的个要素的相互影响，系统采用分层处理的方法进行处理，具体分层规则见地四章。

在外业指界回来后使用ARCGIS上图。

一、宗地图的绘制1、创建打开ARCGIS在目录处连接工作文件夹或盘符上图新建一个以村委为名的文件夹，复制中的9个文件到新建的村名文件夹中。

其中ZD是面要素图层绘制宗地面，JZD是点要素图层绘制界址点，JZX是线要素图层绘制界址线。

2、添加数据点击添加数据将shp文件添加到arcmap中，用同样的操作将影像图添加到arcmap 中。

3、宗地面绘制然后将外业指定的界线画在ZD图层绘制总地面，打开编辑器点击开始编辑在创建要素窗口里点击ZD图层，在构造工具里选择面将每个宗地面根据影像图绘制出来一般在空处时选择直线段绘制在宗地面旁边绘制宗地面时注意面与面之间不要有缝隙，在绘制时可以选择追踪工具追踪上一个面的边界，面与面间的节点处一定要是节点不能一个面的节点在另一个面的边上绘制时还有一些操作技巧如：分割、合并等操作，这些在实际绘制过程中视情况使用4、界址点绘制绘制好宗地面后，添加界址点注意：添加界址点时点位一定要在边界线的节点上，同一条线上有两个不同属性时分隔处一定要用节点分隔开，能用两个节点表示的线最好不要添加多个节点，这样不利于后面的属性录入。

5、宗地面转界址线线点开左边的《目录》打点开————————双击然后按照下图输入要素和输出要素类注意：下面选项那个千万不要选中点击确定后会出现一个面转线的要素类然后只勾选JZD和面转线两个要素类和底图。

按照《目录》——————————双击输入要素里选择刚才面转线时新生成的《面转线》要素类，点要素选择刚才编辑的JZD要素类，输出要素类要选择在当前的村名文件中，名字随意，搜索距离要写0.0001，单位：米点击确定。

如下图：完成后新生成的《aaa》要素类中的线应该是分段的，而在《面转线》要素类中的线是一个闭合的线。

右击《aaa》——打开属性表右击点击“计算几何”，确定后每条线的长度会显示出来。

相邻的二个宗地面之间,通过面转线,会产生二条重叠线,因此要删除一条,确保只有一条界址线.Data Management Tools->常规->删除相同的在字段表中选择shape_length,根据长度去删除相同的线如图：复制《aaa》中所有的线到JZX要素类中至此所有的宗地面、界址点、界址线都已完成二、新建数据库并导入数据要素打开ArcCatalog10软件1.新建一个《个人地理数据库》，在库中新建一个要素数据集，导入要检查的三个要素。
