Protel99原理图元件批量修改

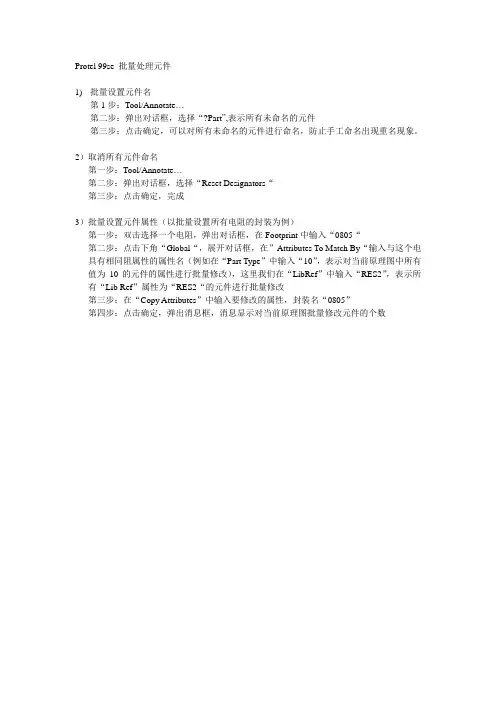

Protel 99se 批量处理元件
1)批量设置元件名
第1步：Tool/Annotate…
第二步：弹出对话框，选择“?Part”,表示所有未命名的元件
第三步：点击确定，可以对所有未命名的元件进行命名，防止手工命名出现重名现象。

2）取消所有元件命名
第一步：Tool/Annotate…
第二步：弹出对话框，选择“Reset Designators“
第三步：点击确定，完成
3）批量设置元件属性（以批量设置所有电阻的封装为例）
第一步：双击选择一个电阻，弹出对话框，在Footprint中输入“0805“
第二步：点击下角“Global“，展开对话框，在”Attributes To Match By“输入与这个电具有相同阻属性的属性名（例如在“Part Type”中输入“10”，表示对当前原理图中所有值为10的元件的属性进行批量修改），这里我们在“LibRef”中输入“RES2”，表示所有“Lib Ref”属性为“RES2“的元件进行批量修改
第三步：在“Copy Attributes”中输入要修改的属性，封装名“0805”
第四步：点击确定，弹出消息框，消息显示对当前原理图批量修改元件的个数。

绘制圆弧与椭圆弧
• Place|Drawing Tools|Arcs 或EllipticalArcs命令或单击快捷键 • 启动绘制圆弧命令后,在待绘图形的圆弧中心处单击鼠标左键,然 后移动鼠标出现圆弧预拉线,调整圆弧半径,然后单击左键,指针自 动移到圆弧缺口的一端,调整好位置后单击左键,结束绘制. • 按[Tab]键设置圆弧属性 • 双击已绘好的圆弧设置属性 • 属性:中心点的X,Y坐标;线宽;缺口的起始/结束角度;线条颜色;选 取状态;圆弧半径或X轴半径Y轴半径 • 单击绘好的圆弧,进入点取状态:半径及缺口端点处出现控点
Orientation下拉列表框：设置管脚的放置方向。 Dot Symbol 复选框：选中后管脚末端出现一个小圆圈，代 表该管脚为低电平有效。 Clk Symbol 复选框：选中后管脚末端出现一个小三角形， 代表该管脚为时钟信号管脚。 Electrical Type 下拉列表框：设置管脚的类型，共有八种 管脚类型，即Input输入型、I/O输入/输出型、Output输出型、 Open Collector集电极开路输出型、Passive无源型、 Hiz 三态 输出型、Open Emitter发射极开路输出型、Power电源型。 Hidden复选框：选中后管脚具有隐藏特性，管脚不显示。 Pin Length：设置管脚的长度。 参数设置完毕，单击 OK 按钮，将管脚移动到合适位置后， 单击鼠标左键，放置管脚。 放置管脚时要注意管脚只有一端具有电气特性，在放置时应 将不具有电气特性的一端（即光标所在端），与元件图形相连。
绘制Bezier曲线
• Place|Drawing Tools|Beziers命令或单击快捷键 • 启动绘制Bezier曲线命令后,鼠标为一大十字符 号,先确定第一点,再确定第二点,第三点…直到 单击右键结束 • 双击曲线设置属性:线宽;线颜色;选取状态 • 单击曲线,显示出曲线生成的控点.拖动这些控 点可以调整曲线的形状

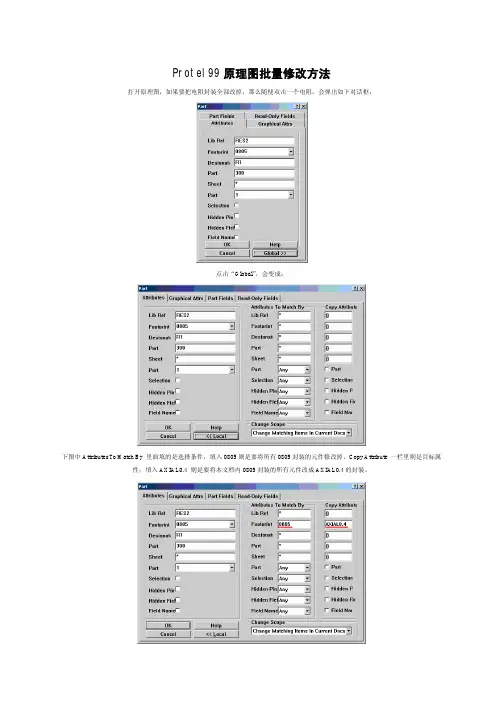

P rotel99se中何批量修改元件的封装？有时候需要批量修改元件的封装，可在原理图和PCB中批量修改。

本文以批量修改电阻AXIAL0.3的封装为AXIAL0.4为例。

1.在原理图中批量修改1.1.方法１双击需要修改封装的其中一个元件，弹出图１的属性对话框。

图１：电阻元件的属性点击图１中的Global，出现图２。

图２：点击Global后的电阻属性图在图２中的Footprint中填写修改前的封装，即AXIAL0.3，表示需要查找封装为AXIAL0.3的元件；Copy Attributes中填写修改后的封装，即AXIAL0.4，表示需要复制的属性。

填写如图３所示。

注意：Copy Attributes中必需将“｛｝”去掉。

图３：填写后的属性图也可以将Copy Attributes中的“｛｝”不去掉，但必需写成如下格式：{A*＝B*}，即将A 开头的标识符改成以B开头的标识符号。

即：｛AXIAL0.3=AXIAL0.4｝，如图４所示：图４：不去掉“｛｝”的填写方法填写完后点击“OK”，则批量修改完成。

修改后的电阻属性图如图５所示。

图５：修改后的电阻属性图1.2.方法２点击Edit->Export to Spread，如图６所示。

图６在出现的图中点击Next后出现图７所示。

图７：在图７中可只选择“part”，如图７中所示打叉部分。

点击“Next”后出现图８。

图８在图８中选择“Description”，“Designator”，“FootPrint”，如图８中打叉部分。

点击“Next”后点击“Finish”，即生成了一个*.xls文件，如图９所示。

图９将图９中“FootPrint”那一列为AXIAL0.3修改为AXIAL0.4，其修改操作方式与EXCEL 表格的操作方式相同：复制，粘贴即可。

如图10所示。

图10修改完并保存后，然后点击软件中菜单栏上的File->Updata即可。

这时在原理图中再查看电阻元件的属性即可看到AXIAL0.3的封装已修改为AXIAL0.4了。

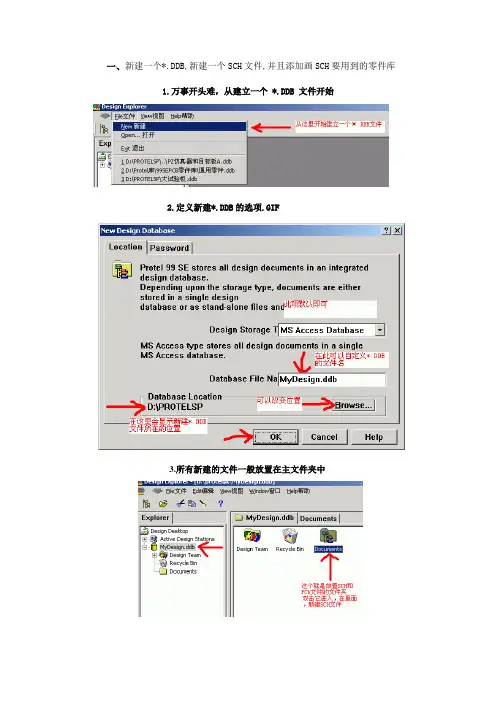

一、新建一个*.DDB,新建一个SCH文件,并且添加画SCH要用到的零件库1.万事开头难，从建立一个 *.DDB 文件开始2.定义新建*.DDB的选项.GIF3.所有新建的文件一般放置在主文件夹中4.进入并新建*.SCH5.新建一个*.SCH文件（注意看一下那些中文的文字注释）6.添加新的零件库.GIF7.下面这个就是具体的添加方法了首先要先设置一下，去掉讨厌的网格显示二、利用添加好的零件库,画第一个可以自动布线的原理图在这里我们利用先前添加好的SCH零件库做一个简单的SCH格式原理图，然后进行自动布线1.如何调出SCH零件进行并且进行属性设置2.如何正确的设置SCH零件的属性3.一个必须学会的操作，那就是网络标号的使用，SCH可不是单纯的画图板4.电源地的设置，这可是整个电气系统的半边天了5.连线工具，和网络标号的作用一样，更直观一些，属于使用频率很高的工具三、建立一个PCB文件，并且添加自动布线所必需的封装库1.在Documents目录下新建一个*.PCB文件，这样做的目的是要让*.SCH和*.PCB在同一目录下2.添加自动布线要用到的封装库3.添加封装库4.这是添加好后的效果5.一定要把尺寸单位转换一下,英制实在是不爽四、把前面的SCH文件变成PCB板1.先看看SCH中都有什么零件2.就是这个选项了,一个革命性的强大功能3.注意看一下中文注释4.如果遇到这个问题,说明SCH的里面还存在小的问题,注意看中文注释5.这是成功导入后的显示方面的一些技巧6.一些常用的技巧,补充一点,如要旋转元件的话,只要用鼠标按住元件然后按压键盘“空格键”即可7.画一个PCB的外型框，然后把PCB零件封装移动到里面去五、对PCB进行自动布线1.可以先看看尺寸是不是合适2.对元件进行一下布局,就是用鼠标拖动元件而已,键盘的“空格键”负责翻转元件3.自动布线之前要校验一下，看看是不是有错误！4.可以开始自动布线了5.这是自动布线之前的最后一步6.自动布线完成了，到这里你已经完成了对PROTEL99SE的一次快速穿越！六、做一个SCH里面常要用到的电阻零件1.先来打开SCH文件，选中教学提供的那个SCH零件库，然后选编辑，进入SCH零件编辑器2.在这个现有的库中新建一个SCH零件3.先以做一个SCH电阻零件为例子说明一下，请注意看图中所有的中文注释！4.要注意SCH零件的管脚的电气连接有效点是有讲究的！仔细看一下下面这个图，注意看中文注释！5.用这个方法可以给零件库中的零件改名字6.最后是保存你的所有劳动成果，要提取的你的新零件需要重新启动PROTEL99SE七、做一个属于自己的PCB零件封装1.打开在前几课已经做过的PCB，选择那个我给大家提供的封装库，然后按着图选择编辑按纽就进入了PCB封装编辑器2.先把制式转换一下，改为公制3.新建一个PCB封装4.之后会出现这个对话框，是一个傻瓜精灵，选择取消，因为我们要做一个完全属于自己的封装5.注意：在做之前一定要把封装的起始位置定位成绝对中心，否者做好后的封装无法正常调用！6.如果对默认的封装名不满意，就需要改一个自己喜欢的7.这个是用来设置网格的标准，属于是个人喜好问题8.这个就是执行上一步后的对话框9.可以开始做封装了，注意哪些中文注释，核心问题就是焊盘的名称。
