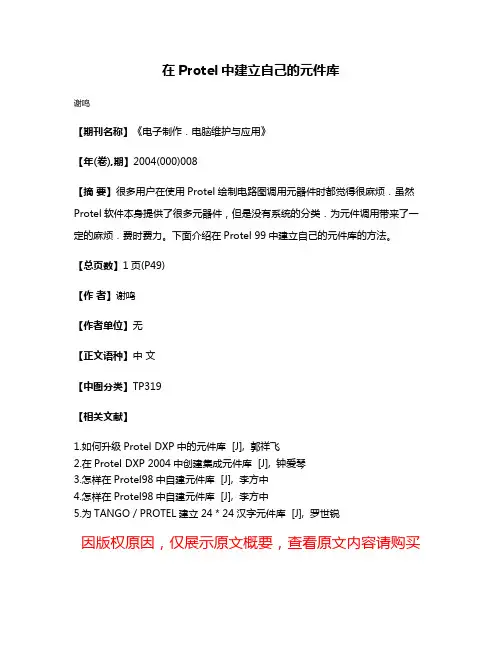

在Protel中建立自己的元件库
谢鸣
【期刊名称】《电子制作．电脑维护与应用》
【年(卷),期】2004(000)008
【摘要】很多用户在使用Protel绘制电路图调用元器件时都觉得很麻烦．虽然Protel软件本身提供了很多元器件，但是没有系统的分类．为元件调用带来了一定的麻烦．费时费力。
下面介绍在Protel 99中建立自己的元件库的方法。
【总页数】1页(P49)
【作者】谢鸣
【作者单位】无
【正文语种】中文
【中图分类】TP319
【相关文献】
1.如何升级Protel DXP中的元件库 [J], 郭祥飞
2.在Protel DXP 2004中创建集成元件库 [J], 钟爱琴
3.怎样在Protel98中自建元件库 [J], 李方中
4.怎样在Protel98中自建元件库 [J], 李方中
5.为TANGO／PROTEL建立24＊24汉字元件库 [J], 罗世锐
因版权原因，仅展示原文概要，查看原文内容请购买。
自制proteldxp集成元件库一（一）、直接由工程生成例现有一工程文件zhsx.Prjpcb，其中包括了原理图文件和PCB文件。
可以将这个工程文件中的所有元器件生成一个集成元件库。
打开原理图文件或者PCB文件。
在design菜单中选择make integrated library。
由于同一种元器件在电路中可能会重复出现多次，因此会弹出下面的对话框。
有三种选择，仅处理第一个实例而忽略其它，处理所有元器件并且用唯一的名字命名，中断库文件生成。
一般选择第一种，并且勾画选项“记住选择不再提示”。
这样在zhsx这个工程文件所在的文件夹中就会生成一个包含zhsx中所有元器件原理图和封装的集成元件库。
但是实际情况并不是这样。
有时会出现生成的集成元件库不完全，例如只有原理图而没有封转形式。
因此可以采用第二种方法，第二种方法还是比较保险的。
（二）、由现有文件中提取出原理图库文件和PCB库文件再生成集成元件库还是用工程文件zhsx.Prjpcb举例。
1、打开原理图文件，在design菜单中选择make schematic library。
系统同样会提示如下对话框。
还是选择第一种。
这样就在zhsx所在的文件夹中生成了原理图库文件zhsx.schlib。
它包含zhsx中的所有元器件的原理图。
2、打开PCB文件。
在design菜单中选择make pcb library。
系统同样会提示如下对话框。
还是选择第一种。
这样就在zhsx所在的文件夹中生成了原理图库文件zhsx.pcblib。
它包含zhsx中的所有元器件的原理图。
3、关闭zhsx工程文件。
在菜单中选择File—new—project—integrated library生成一个集成元件库。
菜单File—save project弹出对话框，选择集成元件库的名字和地址。
成的zhsx.schlib和zhsx.pcblib添加到项目中。
5、菜单project—project options。
如何在现有的库文件的基础上建立自己新的集成元件库。
方法就是，在原有库文件的基础上修改得到原理图库文件和pcb库文件，再将两者合为集成元件库。
以protel dxp 自带元件库中没有的pl2303为例。
1、启动protel dxp，在菜单中点击file—new—library--schematic library。
新建一个原理图库文件。
点击菜单file—save，为原理图库文件取个名字，例如changyong3.schlib。
2、Pl2303的封装为sop28。
Pl2303的原理图可以在一个28脚的芯片基础上修改。
可以在atmel microcontroller 8-bit avr.intlib中找到28脚芯片。
菜单file—open，在对话框中从protel dxp的安装目录中找到library 文件夹下的atmel，并选中集成元件库tmel microcontroller 8-bit avr.schlib点击打开。
这时弹出对话框。
由于是集成文件库，打开该文件时需要释放。
选择对话框中最左侧的释放/提取资源。
释放后在library文件夹下回生成一个新的文件夹miscellaneous devices。
avr.schlib.schlib。
双击该文件。
点击面板左下角的schlibrary选项。
找到其中一个28脚的芯片。
4、选中一个28脚芯片后，点击菜单tool—copy component这时会弹出一个对话框，选择元件的目的地，即chagnyong3.schlib。
点击ok5、点击最左下角的project，回到project节目，选中changyong3.schlib。
再点击最左下角的schlibrary，就可以看到原理图库中已经有了一个28脚的芯片。
点击edit，对元件命名为pl2303。
在工作区对这个28脚的各管脚进行修改，使其符合要求。
这样这个原理图库就做好了。
6、新建pcb库文件。
菜单file—new—library—pcblibrary。
创建原理图元件库尽管Protel99se软件自带了许多不同种类、不同型号的元件，但是随着电子技术的发展，某些新型电子器件（如A TMEGA8单片机）及非标元件（如各种类型的继电器），在Protel99se软件自带的元件库中是找不到的。
要使用这些元器件，就必须实现自行创建。
下面介绍创建原理图元件库的方法，同时介绍如何将Protel99se软件自带元件库中的元件拷贝到自己的元件库中，以及如何自行绘制元件。
对于相应元件封装库的创建，我们将在下一节中讲述。
一、启动原理图元件编辑器，并创建“通用元件．ddb”原理图元件库。
1．如图5．1所示，依次单击Protel99se主窗口的File（文件）/New（新建）菜单。
图5．12．执行上述命令后，弹出图5．2 “新建设计数据库”对话框。
图5．2 新建设计数据对话框3．将Database File Name文本框中的文件名更改为“通用元件．ddb”，如图5．3。
图5．34．点击图5．3中的（浏览）按钮，弹出图5．4保存文件对话框。
5．点击“保存在（I）：”下拉列表框中的按钮，将文件存储路径更改为/Program File/Design Explorer99SE/Library/Sch，图5．5。
图5．56．点击按钮，就可一把“通用元件．ddb”保存在Sch文件夹中，如图5．6。
图5．6注意：将自行创建的元件库保存在Sch文件夹中的主要目的是：使自行创建的元件库与Protel99se本身的元件库具有同等地位，7．点击按钮，弹出图5．7窗口。
8．双击图标，打开“通用元件．ddb”数据库文件夹，如图5．8。
图5．89．依次单击图5．8中的File/New菜单，弹出“选择文件类型”对话框，如图5．9。
图5．9 选择文件类型10．双击图标，启动原理图元件编辑器，如图5．10。
图5．1011．先将原理图库文件名改为“通用元件．lib”，然后双击图标，弹出图5．11所示编辑原理图元件窗口。
protel99se教程Protel 99SE是一款强大的电子设计自动化（EDA）软件工具，用于电路板设计和布局。
本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。
第一步：创建新项目1. 打开Protel 99SE软件。
2. 单击“文件”菜单，然后选择“新建”。
3. 在弹出的对话框中，选择“新项目”，然后单击“确定”。
4. 输入项目名称和文件夹路径，然后单击“确定”。
第二步：绘制电路原理图1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路原理图”，然后单击“确定”。
3. 在绘图区域中，使用绘图工具绘制电路原理图。
您可以使用线条工具、电子元件库等进行绘制。
第三步：设计电路板布局1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路板布局”，然后单击“确定”。
3. 在布局编辑器中，可以放置和布线电子元件，设置引脚等等。
4. 使用布局工具放置电子元件并进行布线。
第四步：进行电路仿真和验证1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“模拟”，然后单击“确定”。
3. 在仿真工作区中，可以设置仿真参数和仿真模型，运行仿真并查看结果。
第五步：生成Gerber文件1. 单击“文件”菜单，选择“发布”。
2. 在弹出的对话框中，选择“Gerber文件”，然后单击“确定”。
3. 设置Gerber文件生成的选项，并选择生成的文件夹路径，然后单击“确定”。
通过以上步骤，您可以使用Protel 99SE进行基本的电路板设计和布局。
请注意避免使用重复的标题文字来保持文档整洁和清晰。

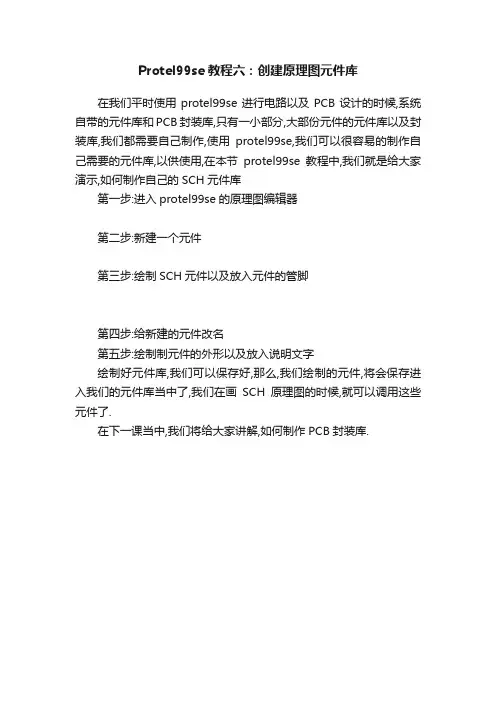

Protel99se教程六：创建原理图元件库
在我们平时使用protel99se进行电路以及PCB设计的时候,系统自带的元件库和PCB封装库,只有一小部分,大部份元件的元件库以及封装库,我们都需要自己制作,使用protel99se,我们可以很容易的制作自己需要的元件库,以供使用,在本节protel99se教程中,我们就是给大家演示,如何制作自己的SCH元件库
第一步:进入protel99se的原理图编辑器
第二步:新建一个元件
第三步:绘制SCH元件以及放入元件的管脚
第四步:给新建的元件改名
第五步:绘制制元件的外形以及放入说明文字
绘制好元件库,我们可以保存好,那么,我们绘制的元件,将会保存进入我们的元件库当中了,我们在画SCH原理图的时候,就可以调用这些元件了.
在下一课当中,我们将给大家讲解,如何制作PCB封装库.。
SCH原理图元件库的建立方法：
(1)、打开protest99 se软件，在“Documents”文件夹下创建元件库，右键鼠标选择“New”
(2)、如下列图，选择SCH元件库的建立图标(Schematic Library Document)
(3)、修改SCH元件库文件的名字
(4)、双击SCH元件库图标，进入元件库编辑界面，默认有一个元件名，可以直接建立
或者删除新建。
新建如下列图：
(5)、点击后弹出一个新建窗口，输入元件名称：
(6)、在工具里面点击矩形图标,如下列图:
(7)、在0.0坐标的位置放置矩形图标，拖动矩形工具拉出适当的大小。
(8)、在工具里面再点击下列图的元件角的图标
(9)、按键盘上的“Tab”键，对此元件脚进行初始设置，主要是设置元件脚的名字(name)和
标号(number)，name主要输入元件脚的功能，比方：VCC、P01等，number输入：数字或A、K、B、E、C等
(10)、对元件脚设置完毕后，放置时需要注意的是带圆点的一边一定要再矩形框的外面，这个圆点是连接电气线路的关键点。
放置后的效果如下列图：
(11)、芯片管脚全部放置完成后需要对元件的封装和进行设置设置元件的编号和封装(例如：U?和DIP8)。
(12)、建立放大电路的SCH库
〔12-1〕、先制作放大电路的1路
〔12-2〕、再通过“Ner Part”制作第二个放大电路〔12-3〕、制作后的效果如下列图：
(13)、建立完元件库后发现名称错误，修改的方法：
点击“Tools菜单”内的“Rename Component”进修修改。
Protel DXP 制作元件在用DXP画图时，往往会有一些元件标准的元件库里面没有，这时候需要自己动手编辑自己的元件。
下面以LT（Linear Technology）公司的LTC1597为例介绍一般元件的制作方法。
1．新建元件库文件进行元件符号的编辑，首先必须建立一个原理图元件库。
下面介绍一下原理图元件库的创建过程。
◆步骤1：在当前工程文件的工作环境下，选择File>New>Schematic Libraries命令，如图1所示，新建一个原理图元件库文件。
图1新建元件库文件◆步骤2：执行该命令后，系统将进入原理图元件库编辑工作界面，选择File>Save 命令，保存原理图元件库文件。
◆步骤3：执行上述命令后，在系统探出的对话框中选择该工程文件所在的文件目录，并在文件名文本框中输入文件名，保存该原理图文件库文件。
现在原理图库文件已经创建成功。
2．元件库的管理新建一个元件文件库后，系统将自动在该元件库中建立一个元件符号为Component_1的元件，下面就以本例中的元件LTC1597为例介绍元件库的管理。
◆步骤1：打开SCH Library面板，在该面板的元件列表中显示了系统自动建立的元件，如图2所示。
图2 SCH Library面板◆步骤2：在元件列表中选择该元件，并单击其下的Edit 按钮，系统将弹出元件属性对话框，如图3所示。
图3 元件属性对话框◆步骤3：在该对话框的Default Designator文本框中输入集成块芯片的默认标识符“U?”，并选中其后的Visible复选框，则在编辑完该元件后，将该元件放入原理图中时将显示该元件的标识。
在Comment文本框中输入该元件的注释“LTC1597-1BCG”，并选中气候的Visible复选框。
同时，也可将Library Ref文本框中的Component_1改为LTC1597-1BCG。
单击OK按钮即可结束元件属性的设置。
3．创建元件现在就开始在前面创建的元件库中创建如图4所示的元件LTC1597。
Protel DXP是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA设计、信号完整性分析等诸多功能于一体，是超级优秀的EDA软件．Protel DXP提供了丰硕的元器件库，这些元器件库主若是集成库和PCB库．Protel DXP没有单独的原理图库，原理图符号存在于集成库中．即便如此，在利用的进程中，有时也常常碰到需要的元器件原理图符号在Protel DXP自带的元器件库中找不到．这时就需要利用者自己绘制原理图符号或下载所需的库文件．可是若是不进行存档，下次利历时又得从头绘制或从头下载，麻烦不说，还要浪费很多时刻．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤其必要．再有，把自己常常需要用到的Protel DXP原理图符号统一放在一个自己建造的Protel DXP原理图库文件中，既便于利历时查找，又便于平常对原理图库文件的治理．下面简单介绍一下如安在ProtelDXP建造一个属于自己的原理图库文件．1 从现有的库文件中拷贝原理图符号第一，启动Protel DXP在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保留文件，给它起一个有特色又能反映原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Protel DXP自带的库文件，假设添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放那个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous ”，从“Miscellaneous ”集成库文件中抽掏出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous ”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假设以添加电阻元件符号为例，找到“RES2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Protel DXP的菜单命令：Tools→Copy Component命令．执行该命令以后系统会显现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，那个地址是“”，按“OK”按钮．如此就把电阻元件的原理图符号复制到了咱们自己的库文件中.2 从现有的原理图文件中提取原理图符号若是你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己从头绘制．这种情形下，能够利用Protel DXP提供的一个由原理图生成原理图库文件的命令．此命令能够把当前打开的原理图文件顶用到的所有原理图符号抽掏出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．如此一来，只要Protel DXP能打开的原理图文件，你就能够够利用那个命令，把现有原理图中所需要的原理图符号抽掏出来，用本文第一部份从现有的库中拷贝原理图符号的方式，添加到自己的原理图库文件中去．一样扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Protel DXP 能够直接打开．而且关于扩展名为“.DSN”的文件，用Protel DXP打开后就已经自动生成了原理图库文件，而且直接在Projects浮动面板中列出．由原理图生成原理图库文件的具体操作是：第一，打开原理图文件；然后，利用菜单命令：Design→Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．3 自己绘制原理图符号能够直接打开自己的库文件，如上述中的“”，然后通过菜单命令：Tools→New Component，在显现的对话框中，输入想要成立元件符号的名字，再用图形工具进行编辑．为幸免操作失误造成原有元件的丢失或覆盖，可先成立一个临时原理图库文件，如“”，再在临时库文件中编辑想要成立元件符号．下面以成立电路分析中的电流源符号为例，说明一下成立新元件的进程．1.新建一个原理图库文件，取名为“”．打开自己的原理图库．2.在顶用菜单命令：Place→Arc画一个圆，双击画好的圆形，显现属性对话框，能够设置线宽、颜色、大小、位置等属性．3.用菜单命令：Place→Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．4.用菜单命令：Hace→Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．5.添加实心箭头作为电流源的电流参考方向，那个地址利用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的概念，默许的Snap Grids和Visible Snap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(2)、(3)、(4)步骤中，为保障画电路图时靠得住的电气连接，最好都用默许值，这一点需要注意．改变编辑窗口中栅格的概念在菜单Tools下的Document Options.中．6.保留文件．然后用本文第一部份从现有的库中拷贝原理图符号的方式，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程顶用到的电流源符号．添加其他的自概念符号的步骤与此类似，不赘述．关于常常利用Protel DXP绘制电路原理图的利用者来讲，用上面介绍的三种方式，把自己绘制好的和从别处搜集到的或是常常利用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．如此既便于平常治理，又在利历时带来专门大的方便．尤其是对教学电子技术课程的教师来讲，他们在写教案、出试卷、写文章时常经常使用Protel DXP画电路图，而且Protel DXP自带的库文件中一样没有教材里的原理图符号．如此，建造一些自己的专门的原理图库文件，就更有必要性。
protel99se 怎么画元件
protel99se 怎幺画元件
1、打开软件Protel99SE，进入后新建一个“Schematic library”文件，这里面可以绘制sch 的元器件库，如图所示；
2、新建完成后生成一个.lib 的文件，双击打开后，选择菜单栏的
“Tool”-〉“New Component”，如图所示；
3、跳出一个元器件的命名框，可以根据自身所要绘制的元器件来命名，
如图所示；
4、在“view”中选择绘图工具，如图所示，使用图中工具绘图（这里以电
阻为例）；
5、这里我们使用蓝色为元器件的底色，点击确定即可，如图所示；
6、选中后，线会变成黄色，“X+A”取消选中。
选择银角选项，放置银
角，按下“Tab”键跳出属性，如果没有需求默认就好，单击“OK”，如图所
示；
Protel99 如何新建文件步骤教程。
Protel DXP是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA设计、信号完整性分析等诸多功能于一体，是非常优秀的EDA软件．Protel DXP提供了丰富的元器件库，这些元器件库主要是集成库和PCB库．Protel DXP没有单独的原理图库，原理图符号存在于集成库中．即使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在Protel DXP自带的元器件库中找不到．这时就需要使用者自己绘制原理图符号或者下载所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Protel DXP原理图符号统一放在一个自己建造的Protel DXP原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP建造一个属于自己的原理图库文件．
1 从现有的库文件中拷贝原理图符号
首先，启动Protel DXP在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Protel DXP自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous Devices.SchLib”，从“Miscellaneous Devices.IntLib”集成库文件中抽取出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous Devices.SchLib”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假如以添加电阻元件符号为例，找到“RES2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Protel DXP的菜单命令：Tools →Copy Component命令．执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“Myschlib.SchLib”，按“OK”按钮．这样就把电阻元件的原理图符号复制到了我们自己的库文件中.
2 从现有的原理图文件中提取原理图符号
如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制．这种情况下，可以使用Protel DXP提供的一个由原理图生成原理图库文件的命令．此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Protel DXP能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Protel DXP可以直接打开．而且对于扩展名为“.DSN”的文件，用Protel DXP打开后就已经自动生成了原理图库文件，并且直接在Projects浮动面板中列出．由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：Design →Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．
3 自己绘制原理图符号
可以直接打开自己的库文件，如上述中的“Myschlib.SchLib”，然后通过菜单命令：Tools →New Component，在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行
编辑．为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib”，再在临时库文件中编辑想要建立元件符号．下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程．
1.新建一个原理图库文件，取名为“Temp.SchLib”．打开自己的原理图库MySchLib.SchLib．
2.在Temp.SchLib中用菜单命令：Place→Arc画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性．
3.用菜单命令：Place→Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．
4.用菜单命令：Hace→Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．
5.添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的定义，默认的Snap Grids和Visible Snap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(2)、(3)、(4)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools下的Document Options.中．
6.保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．
至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．
对于经常使用Protel DXP绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．尤其是对讲授电子技术课程的教师来说，他们在写教案、出试卷、写文章时经常用Protel DXP画电路图，而且Protel DXP自带的库文件中一般没有教材里的原理图符号．这样，建造一些自己的专门的原理图库文件，就更有必要性。
